1006Ви1. Микросхема КР1006ВИ1: универсальный таймер для точного формирования временных интервалов

Что представляет собой микросхема КР1006ВИ1. Каковы основные характеристики и параметры КР1006ВИ1. Какие режимы работы поддерживает КР1006ВИ1. Как правильно использовать КР1006ВИ1 в различных схемах. Какие существуют типовые применения КР1006ВИ1.

Общее описание и назначение микросхемы КР1006ВИ1

Микросхема КР1006ВИ1 представляет собой универсальный таймер, предназначенный для формирования точных временных интервалов. Это многофункциональное устройство, которое может работать в различных режимах и применяться во множестве электронных схем.

Основные характеристики КР1006ВИ1:

• Напряжение питания: 4,5-18 В
• Потребляемый ток: 3-15 мА
• Выходной ток: до 200 мА
• Диапазон рабочих температур: 0…+70°C
• Корпус: пластмассовый DIP-8

КР1006ВИ1 может формировать временные интервалы от нескольких микросекунд до нескольких часов. Точность задания интервалов определяется параметрами внешних компонентов — резистора и конденсатора.

Функциональная схема и принцип работы КР1006ВИ1

Функциональная схема микросхемы КР1006ВИ1 включает в себя следующие основные блоки:

• Делитель напряжения
• Два компаратора
• RS-триггер
• Выходной каскад
• Транзистор разряда конденсатора

Принцип работы КР1006ВИ1 основан на заряде и разряде внешнего конденсатора через резистор. Когда напряжение на конденсаторе достигает определенного уровня, срабатывает внутренний компаратор и переключает выходной каскад.

Основные режимы работы КР1006ВИ1

Микросхема КР1006ВИ1 может работать в следующих основных режимах:

1. Ждущий мультивибратор

В этом режиме КР1006ВИ1 формирует одиночный импульс заданной длительности при подаче запускающего сигнала. Длительность выходного импульса определяется формулой:

t = 1,1 * R * C

где R — сопротивление внешнего резистора, C — емкость внешнего конденсатора.

2. Автоколебательный мультивибратор

В автоколебательном режиме КР1006ВИ1 генерирует непрерывную последовательность импульсов. Частота и скважность колебаний задаются внешними компонентами:

• Частота: f = 1,44 / ((RA + 2RB) * C)
• Скважность: Q = (RA + RB) / RB

3. Детектор пропущенных импульсов

В этом режиме КР1006ВИ1 отслеживает поступление периодических импульсов на вход запуска. При пропуске импульса формируется выходной сигнал.

Типовые схемы включения КР1006ВИ1

Схема ждущего мультивибратора

Для работы в режиме ждущего мультивибратора КР1006ВИ1 включается по следующей схеме:

• Вывод 1 — общий
• Вывод 2 — вход запуска
• Вывод 3 — выход
• Вывод 4 — сброс (подключается к Vcc)
• Вывод 5 — управляющее напряжение (подключается к общему через конденсатор 10 нФ)
• Вывод 6 — порог (подключается к выводу 7)
• Вывод 7 — разряд (подключается к RC-цепочке)
• Вывод 8 — питание Vcc

Схема автоколебательного мультивибратора

Для работы в режиме автоколебаний используется следующее включение:

• Вывод 2 соединяется с выводом 6
• Между выводами 6 и 7 включается конденсатор C
• От вывода 7 на общий провод подключается резистор RB
• От вывода 7 к Vcc подключается резистор RA

Особенности применения КР1006ВИ1

При использовании КР1006ВИ1 следует учитывать некоторые важные моменты:

• Для повышения стабильности работы рекомендуется использовать конденсаторы с малым током утечки (например, К53-1А, К53-4)
• Резисторы времязадающей цепи должны иметь допуск не хуже 5%
• Для защиты от помех вывод 5 следует шунтировать на общий провод конденсатором 10-100 нФ
• При работе на частотах выше 1 МГц необходимо минимизировать длину проводников

Типовые применения микросхемы КР1006ВИ1

Благодаря своей универсальности, КР1006ВИ1 находит применение во многих областях электроники:

• Генераторы импульсов различной формы
• Формирователи временных задержек
• Широтно-импульсные модуляторы
• Датчики времени в системах автоматики
• Таймеры в бытовой технике
• Преобразователи напряжения
• Детекторы пропадания сигнала в охранных системах

Сравнение КР1006ВИ1 с аналогами

КР1006ВИ1 является отечественным аналогом популярной микросхемы NE555. По своим характеристикам она очень близка к оригиналу, но имеет некоторые отличия:

• Меньший диапазон рабочих температур (0…+70°C против -55…+125°C у NE555)
• Несколько меньший максимальный выходной ток (200 мА против 225 мА)
• Более низкая максимальная рабочая частота (около 300 кГц против 500 кГц)

При этом КР1006ВИ1 полностью совместима по выводам с NE555 и может использоваться в большинстве схем без изменений.

Рекомендации по выбору внешних компонентов для КР1006ВИ1

Для обеспечения стабильной работы КР1006ВИ1 важно правильно выбрать внешние резисторы и конденсаторы:

• Резисторы: рекомендуется использовать металлопленочные резисторы с допуском 1-5% и ТКС не хуже 50 ppm/°C
• Конденсаторы: оптимальный выбор — керамические конденсаторы типа X7R или пленочные полипропиленовые
• Для работы на низких частотах можно применять электролитические конденсаторы с малым током утечки

Номиналы компонентов выбираются исходя из требуемых параметров схемы — частоты, длительности импульсов и т.д.

Заключение

Микросхема КР1006ВИ1 является универсальным и надежным таймером, который может найти применение во множестве электронных устройств. Благодаря простоте использования, широкому диапазону питающих напряжений и различным режимам работы, она остается популярной у радиолюбителей и профессиональных разработчиков даже спустя десятилетия после появления.

1006ви1 схема

Новости Статьи База знаний. Губки из опилок помогут в очистке водоемов от нефтяных загрязнений. Новые губки демонстрируют одновременно олефильные и гидрофобные свойства. Компьютеры Радиолюбителю. Генераторы электрических сигналов составляют довольно многочисленную группу устройств, входящих в состав медицинских приборов и аппаратов.

Поиск данных по Вашему запросу:

1006ви1 схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Полезности
• МИКРОСХЕМА КР1006ВИ1 В РЕЖИМЕ СВЕРХСТАБИЛЬНОГО ТАЙМЕРА – СДЕЛАЙ САМ
• Аналоги для 1006ви1
• Мультивибратор на 1006ви1 схема
• Подробное описание, применение и схемы включения таймера NE555
• Стабильный таймер на КР1006ВИ1
• Преобразователь напряжения 12 — 30В на микросхеме 1006ВИ1
• Бесплатная подписка на журнал «Современная электроника»
• КР1006ВИ1 — времязадающее устройство (таймер)
• Микросхема КР1006ВИ1

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверочный стенд для NE555 или КР1006ВИ1

Полезности

Корпус типа Функциональная схема Принципиальные схемы генераторов импульсов на микросхеме КРВИ1: а—в ждущем режиме; 6— в режиме автогенерации; Принципиальные схемы модуляторов на микросхеме КРВИ1: а— широтно-импульсного; б— фазово-импульсного Описание.

Микросхема представляет собой времязадающее устройство таймер , формирующее импульсы напряжения длительностью от нескольких микросекунд до десятков минут. Выполнена на биполярных транзисторах с изоляцией р-n переходом. Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных и фазовых модуляторах, преобразователях напряжения, ключевых схемах, преобразователях сигналов, исполнительных устройствах.

Масса не более I г. Для устранения нестабильности запуска таймера, вызванного пульсацией источника питания, рекомендуется параллельно с источником питания в непосредственной близости к выводам микросхемы включать конденсатор емкостью 1… 10 мкФ. Максимальное напряжение сброса находится в пределах 0,4… 1 В.

Запрещается подавать на выводы 2, 4, 6, 7 напряжение, превышающее напряжение питания. Допустимое значение статического потенциала В. Зависимость тока потребления от напряжения питания Зависимость задержки распространения входного сигнала от соотношения входного напряжения низкого уровня к напряжению питания Зависимости длительности импульса выходного напряжения от соотношения входного напряжения низкого уровня к напряжению питания при различной температуре окружающей среды Зависимости выходного напряжения низкого уровня от тока нагрузки при различных значениях напряжения питания.

Сообщить об опечатке Текст, который будет отправлен нашим редакторам:. Отправить Отмена. Внутренняя схема. Функциональная схема. Принципиальные схемы генераторов импульсов на микросхеме КРВИ1: а—в ждущем режиме; 6— в режиме автогенерации;. Принципиальные схемы модуляторов на микросхеме КРВИ1: а— широтно-импульсного; б— фазово-импульсного.

Время нарастания и время спада выходного импульса 1. Начальная погрешность в генераторном режиме 1. Нестабильность начальной погрешности в генераторном режиме от напряжения питания.

Предельно допустимые режимы эксплуатации. Зависимость тока потребления от напряжения питания. Зависимость задержки распространения входного сигнала от соотношения входного напряжения низкого уровня к напряжению питания. Зависимости длительности импульса выходного напряжения от соотношения входного напряжения низкого уровня к напряжению питания при различной температуре окружающей среды. Зависимости выходного напряжения низкого уровня от тока нагрузки при различных значениях напряжения питания.

МИКРОСХЕМА КР1006ВИ1 В РЕЖИМЕ СВЕРХСТАБИЛЬНОГО ТАЙМЕРА – СДЕЛАЙ САМ

Микросхема КРВИ1 представляет собой универсальный таймер. Это позволяет применять ее в самых разнообразных электронных конструкциях. Этот таймер представляет собой высокостабильный контроллер, способный вырабатывать точные временные задержки и в зависимости от конкретной задачи и элементов внешней времязадающей цепи периодические колебательные сигналы импульсы. Входы управляющего напряжения вывод 5 , вход запуска вывод 2 и вход сброса вывод 4 позволяют, соответственно, запускать или сбрасывать прибор в исходное состояние.

Многие из этих устройств появились на свет благодаря интегральному таймеру NE (отечественный аналог КРВИ1). Это уже упомянутые.

Аналоги для 1006ви1

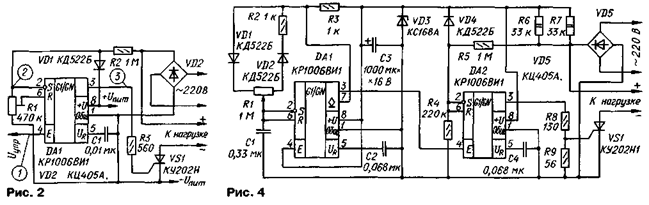

Эта микросхема является основой для построения различных устройств: мультивибраторов, преобразователей, узлов задержки и пр. Предлагаю свой вариант таймера на КРВИ1, который отличает высокая стабильность временных интервалов. Управление таймером DA1 производится входным импульсом высокого уровня логической «1» по входу С выводу 7. Когда на выводе 7 — низкий уровень логический «О» , компаратор заблокирован, и зарядка конденсатора С1 не производится. На выходе 3 DA1 — высокий уровень. На выходе выводе 3 — по-прежнему высокий уровень. Через некоторое время при указанных на схеме номиналах R2 и С1 — около 3 мин напряжение на С1 достигает уровня срабатывания компаратора, и на выходе DAT появляется низкий уровень «О».

Мультивибратор на 1006ви1 схема

Лекция 5. Тема 5. Аналоговый таймер. Таймерами называются устройства для точного задания временных интервалов.

Впервые выпущен в году компанией Signetics под обозначением NE

Подробное описание, применение и схемы включения таймера NE555

By biakss , July 18, in Схемотехника для начинающих. В связи с многочисленными вопросами, возникающими при создании устройств на таймере , открыта эта тема, как «музей» архив, сборник подобных схем. Он-лайн калькулятор таймера астабильный режим. Для начала ссылка на страницу с анимированными схемами включения таймера. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Стабильный таймер на КР1006ВИ1

В современной аппаратуре широко применяют генераторы прямоугольных импульсов , выполненные на таймерах. При простоте схемы они обладают весьма высокими эксплуатационными характеристиками. Стабильность частоты генерации обеспечена принципом действия микросхемы. Так как образцовое напряжение на оба компаратора DA1 и DA2 рис. В литературе описано много генераторов на таймерах. Схема простейшего из них изображена на рис.

КРВИ1. Однотактный таймер общего применения. ОСОБЕННОСТИ. СТРУКТУРНАЯ СХЕМА (Рис.1). Формирование временных интервалов от.

Преобразователь напряжения 12 — 30В на микросхеме 1006ВИ1

1006ви1 схема

Обращаем ваше внимание, что бесплатная подписка оформляется только для квалифицированных специалистов, аккуратно и полностью заполнивших анкету. Если вы по каким-либо причинам не попали в подписную базу или у вас есть жалобы на доставку, можно оформить платную подписку, — это позволит получать журнал гарантированно. На данном сайте используются cookie для сбора информации технического характера и обрабатывается Ваш IP-адрес. Продолжая использовать этот сайт, вы даете согласие на использование файлов cookies.

Бесплатная подписка на журнал «Современная электроника»

ВИДЕО ПО ТЕМЕ: Задержка включения на 555 таймере

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Корпус типа Функциональная схема Принципиальные схемы генераторов импульсов на микросхеме КРВИ1: а—в ждущем режиме; 6— в режиме автогенерации; Принципиальные схемы модуляторов на микросхеме КРВИ1: а— широтно-импульсного; б— фазово-импульсного Описание.

КР1006ВИ1 — времязадающее устройство (таймер)

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Храните микросхемы в упаковке, обеспечивающей закорачивание их выводов, например, завернутыми в алюминиевую фольгу. Вместо высоковольтного провода можно использовать обычный, пропустив его через трубку от капельницы.

Микросхема КР1006ВИ1

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.

Куплю микросхему 1006ВИ1 новую и б/у, не рабочую

По-умолчанию, цена указа за новые радиодетали  и с датой выпуска меньше 1990 года — условное обозначение: <1990

Если год выпуска больше или равен 1990 году, но меньше 1991 года (обозначается так: >=1990 <1991 ), то применяется скидка стоимости в размере 15%, не зависомо от текущего состояния радиодетали.

Если год выпуска больше или равен 1991 году, но меньше 1992 года (обозначается так: >=1991 <1992 ), то применяется скидка стоимости в размере 30%, не зависомо от текущего состояния радиодетали.

Если год выпуска больше или равен 1992 году (обозначается так: >=1992 ), то применяется скидка стоимости в размере 70%



Все приборы с датой выпуска начиная от 1990 года сортировать отдельно!!!

Микросхема КР1006ВИ1 представляет собой универсальный таймер. Это позволяет применять ее в самых разнообразных электронных конструкциях. Этот таймер представляет собой высокостабильный контроллер, способный вырабатывать точные временные задержки и (в зависимости от конкретной задачи и элементов внешней времязадающей цепи) периодические колебательные сигналы (импульсы). Входы управляющего напряжения (вывод 5), вход запуска (вывод 2) и вход сброса (вывод 4) позволяют, соответственно, запускать или сбрасывать прибор в исходное состояние. Когда данная интегральная схема включена в режиме формирования временных задержек, их длительность точно задается при помощи внешнего резистора и конденсатора. Точность данных временных интервалов зависит от параметров резистора (отклонения сопротивления при изменении температуры — нагреве) и значения температурного коэффициента емкости ТКЕ конденсатора. Для оптимальной стабильности желательно, чтобы в таком устройстве применялся конденсатор с малым током утечки (например, оксидный конденсатор марки К53-1А, К53-4, К53-18 — ток утечки в диапазоне температур -60…+120°С равен 1…8 мкА) и резистор с отклонением от номинала не более 5%.

Температурная стабильность частоты таймера составляет 0,005%/1°С.

Эта многофункциональная микросхема содержит в себе более 25 дискретных электронных компонентов: транзисторов, резисторов, диодов и т.д. Таймер применяется в устройствах, предназначенных для синхронизации, генерации импульсов, ши- ротно-импульсной модуляции, фазоимпульсной модуляции и последовательного тактирования, а также в устройствах, реги стрирующих пропуски импульсов. Потребляемый самой микросхемой ток в зависимости от режима работы находится в пределах 3…15 мА.

Запуск и сброс микросхемы выполняются по отрицательным фронтам входных сигналов. Однако есть и исключение. На рис. пб.З показана схема управления таймером положительным импульсом (сброс также осуществляется отрицательным фронтом импульса на соответствующем входе). Выходной каскад микросхемы достаточно мощный — позволяет управлять устройствами нагрузки с током потребления до 200 мА. Таким образом, в качестве исполнительного узла можно нагрузить на выход микросхемы маломощное реле (РЭС15, РЭС22) без промежуточного усилительного транзисторного каскада. На выходе микросхемы реализован двухтактный усилитель, что позволяет управлять устройствами нагрузки как высоким, так и низким уровнем напряжения (можно подключать нагрузку (реле) между выходом таймера и любым из полюсов источника питания).

Рис. пб.1. Цоколевка микросхемы КР1006ВИ1

Рис. пб.2. Работа микросхемы в ждущем режиме

Цоколевка КР1006ВИ1 показана на рис. пб.1.

Наиболее популярное исполнение микросхемы — в пластмассовом корпусе (из прессованной пластмассы) DIP-8, с двухрядным расположением выводов по четыре с каждой стороны.

Рис. пб.З. Запуск микросхемы положительным импульсом

Микросхема может формировать временные интервалы длительностью от нескольких микросекунд до единиц часов и может работать в нескольких режимах: в режиме ждущего мультивибратора, в автоколебательном, в режиме детектора пропущенных импульсов, делителя частоты, фазоимпульсной и широтно-импульсной модуляции. Остановимся на этих режимах работы подробнее.

Рассмотрим работу микросхемы в ждущем режиме (рис. пб.2).

В исходном состоянии внешний конденсатор разряжен через внутренний транзистор микросхемы. При подаче на вывод 2 отрицательного импульса внутренний триггер переключается, выключает цепь короткого замыкания внешнего конденсатора и устанавливает на выходе (вывод 3) высокий уровень напряжения. Тогда напряжение на внешнем конденсаторе растет по экспоненциальному закону (конденсатор заряжается) с постоянной времени t = R_AC. Когда напряжение на конденсаторе достигает уровня 2/3 1)_пит , внутренний компаратор сбрасывает триггер в исходное состояние, а триггер в свою очередь быстро разряжает внешний конденсатор и переключает выходной каскад в низкоуровневое состояние. Такая схема (рис. пб.2) запускается отрицательным фронтом импульса, когда его амплитуда будет не менее 1/3 11_пит После запуска микросхема сохраняет свое состояние в течение всего заданного интервала времени, даже если в это время на вход придут другие запускающие импульсы. Время, в течение которого на выходе таймера сохраняется высокий уровень напряжения, определяется формулой t = 1,1R_АС.

Скорость заряда конденсатора во внешней цепи и порог срабатывания компаратора прямо пропорциональны напряжению питания и, следовательно, длительность выходного импульса от напряжения питания схемы не зависит. Если на вход «сброс» (вывод 4) микросхемы во время рабочего цикла подать отрицательный импульс (замкнуть на общий провод), то внешний конденсатор разрядится, и рабочий цикл начнется снова. Тогда началом нового цикла будет являться положительный фронт импульса сброса. Пока на вход «сброс» воздействует отрицательный импульс, на выходе микросхемы поддерживается низкий уровень напряжения. Если функция сброса в этом режиме не используется, то вывод 4 следует соединить с положительным полюсом источника питания, чтобы избежать возможных ложных срабатываний схемы.

Работа в автоколебательном режиме (рис. пб.4).

При подаче питания электролитический конденсатор С имеет очень малое сопротивление электрическому току и начинает заряжаться через резистор R_B от источника питания. В первый момент времени на входе запуска (вывод 2) возникает отрицательный импульс, а на выходе микросхемы (вывод 3) устанавливается напряжение высокого логического уровня. Напряжение на заряжающемся конденсаторе С1 растет по экспоненциальному закону с постоянной времени t = RC, где R — сумма сопротивлений R_a и R_b. Когда напряжение на обкладках конденсатора С достигает уровня 2/3 напряжения питания, внутренний компаратор сбрасывает триггер микросхемы в исходное состояние, а триггер в свою очередь быстро разряжает конденсатор С1 и переключает выходной каскад в низкоуровневое состояние. Таким образом, периодический заряд конденсатора С осуществляется через цепь из резисторов R_aR_b, а разряд только через R_B. Это позволяет точно регулировать скбажность импульсов, задавая соотношение между сопротивлениями этих резисторов. В данном режиме напряжение на обкладках конденсатора С изменяется от 1/3 до 2/3 напряжения источника питания. Скорость заряда конденсатора и порог срабатывания внутреннего компаратора прямо пропорциональны напряжению питания, поэтому длительность выходного импульса от напряжения питания не зависит. Выход таймера переключается, резко изменяя напряжение на выводе 3. Изменением сопротивления резистора R_B регулируется подача смещения на вывод 2 микросхемы. При максимальном сопротивлении этого резистора постоянному току частота следования импульсов автогенератора минимальна. Вывод 5 микросхемы нужно оставить свободным или подключить к общему проводу через конденсатор типа КМ емкостью 0,01 мкФ. Это в данной схеме не принципиально.

Рис. пб.4. Работа КР1006ВИ1 в автоколебательном режиме (мультивибратора)

Время заряда, в течение которого на выходе микросхемы действует высокий уровень напряжения, определяется формулой t₁ = 0,685(R_a + R_B) х С, а время разряда (низкий уровень напряжения на выходе) определяется формулой t₂ = 0,685R_B х С.

Полный период колебаний равен Т = t₁ +1₂ = = 0,685(R_A + R_B) x С. Частота колебаний равна, соответственно, f = 1/т = 1 ,46(R_a + R_B) х С. Скважность импульсов в данном случае определяется формулой D = R_B/(R_A + R_B).

Микросхема при работе может незначительно нагреваться (до 30…40°С). Питание устройства может быть как автономным (батарея типа «Крона»), так и от стационарного источника питания со стабилизированным напряжением от +5 до +18 В.

Схема формирования временных интервалов требуется во многих случаях и часто для этого используется таймер КР1006ВИ1. Несмотря на то что этот таймер является универсальным прибором, его применение ограничивается тем, что, как показывают многочисленные публикации, он может запускаться в классическом варианте только отрицательным входным импульсом. Однако, при более внимательном рассмотрении блок-схемы этой микросхемы-таймера, можно заметить, что вывод 5, соединенный с неинвертирующим входом компаратора (вывод 2) через ограничивающий резистор, можно использовать как вход для запуска от положительного фронта импульса. Таким образом, вывод 5 может эффективно служить в качестве входа управляющего напряжения, для чего он первоначально и предназначался разработчиками таймера КР1006ВИ1 (считается, что разработчик таймера 555 фирма Philips ECG Ink) и в качестве входа положительного запускающего импульса.

Рассмотрим рис. пб.З. Поскольку фронт запускающего положительного импульса короткий, импульс заканчивается до момента, пока времязадающий конденсатор успеет зарядиться до уровня управляющего напряжения, а входной пусковой импульс при подаче его на вывод 5 не оказывает влияния на управляющее напряжение. Поэтому к положительным импульсам на выводе 5 микросхема не чувствительна. Внизу рис. п.6.3 показаны осциллограммы последовательности входных прямоугольных импульсов до конденсатора С1, и изменение их формы после конденсатора С1. Благодаря разделительному конденсатору С1 на вход управления (вывод 5) таймера приходят отрицательные импульсы, которые запускают схему.

Чувствительность микросхемы при подаче пускового импульса на вывод 5 определяется разностью напряжений между выводами 2 и 5. Следовательно, эту чувствительность можно регулировать путем присоединения вывода 2 таймера к отводу делителя напряжения R1 R2.

Как показано на схеме, ждущий мультивибратор, который в данном включении представляет собой микросхема КР1006ВИ1, запускается передним фронтом положительного входного импульса. Вывод 2 присоединен к средней точке делителя напряжения, включенного между положительным полюсом источника питания и общим проводом. Кроме того, к выводу 2 присоединен шунтирующий конденсатор для того, чтобы обеспечить нечувствительность микросхемы к помехам в виде паразитных импульсов от, возможно, расположенных рядом микросхем.

Рассмотрим работу микросхемы в режиме детектора пропущенных импульсов (рис. пб.5).

Здесь рабочий цикл постоянно прерывается поступающими на вход «запуск» последовательными импульсами. Изменение частоты или пропуск импульса вызывает нормальное завершение рабочего цикла выдержки времени, обусловленное значениями

RC-цепи. В результате происходит изменение состояния выхода таймера. Нормальное (исходное) состояние выхода таймера — высокий уровень напряжения. При пропуске импульса напряжение на выходе кратковременно меняется на низкий уровень. Для эффективной работы этой схемы задержка выключения должна быть немного больше, чем период поступающих на микросхему импульсов. Схема уверенно работает при сопротивлении резистора R_a = 1 кОм, емкости конденсатора С = 1 мкФ. Такое схемное решение находит применение в разработках охранных систем.

Рис. пб.5. Детектор пропущенных импульсов

Если частота входных импульсов известна заранее, то таймер легко превратить в делитель частоты соответствующим подбором длительности рабочего цикла. Из таймера удается сделать делитель частоты на три. Такое применение схемы основано на том, что она не может быть запущена повторным появлением входного импульса во время своего рабочего цикла.

Для реализации режима широтно-импульсной модуляции микросхема включается как обычный одновибратор (рис. пб.б) — генератор одиночного импульса. Такая схема запускается непрерывной последовательностью импульсов, а ее пороговое напряжение, при котором срабатывает компаратор, модулируется напряжением на входе 5 («Управляющее напряжение»). При этом длительность выходных импульсов модулируется при изменении управляющего напряжения.

В режиме фазоимпульсного модулятора (рис. пб.7) таймер включается в автоколебательный режим (который уже был рассмотрен ранее) с той лишь разницей, что на его вход «Управляющее напряжение» (вывод 5) подается модулирующий сигнал.

Тогда при изменении модулирующего напряжения изменяется временное положение импульса, т.к. меняются пороговое напряжение и временная задержка в схеме. На рисунке показаны изменения выходного сигнала (на выводе 3) при воздействии на вход (вывод 5) импульсов треугольной формы. Оптимальные значения номиналов элементов для этой схемы следующие: R_A = 3 кОм, R_B = 500 Ом, С = 0,01 мкФ, R_Harp = 1 кОм.

Рис. пб.б. Схема одновибратора



Рис. пб.7. Схема фазоимпульсного модулятора

Предельно допустимые параметры для микросхемы КР1006ВИ1:

Напряжение питания, В — 4,5…18. Рассеиваемая мощность, мВт — 600. Диапазон рабочих температур, °С — 0…+70.

Допустимая температура пайки одного вывода, °С (в течение 1 с) — 300.

Источник: Кашкаров А.П. Популярный справочник радиолюбителя. – РадиоСофт, 2008
