Содержание

Маркировка конденсаторов Onelec.ru

Маркировка конденсатора

**Емкость**
Обозначение	Емкость
100	10pF
101	100pF
102	100pF
103	0.01uF
104	0.1uF
105	1uF
106	10uF

**Рабочее напряжение**
Обозначение	Напряжение
1H	50V
1J	63V
2A	100V
2C	160V
2D	200V
2E	250V
2G	400V
2J	630V
3A	1,000V
3C	1,600V
3D	2,000V
3F	3,000V
A3	250VAC
A1	275VAC
A2	300VAC
A8	305VAC
A9	310VAC
A4	400VAC
A5	440VAC

**Допуски**
Обозначение	Допуск, %
В(Ж)	±0. 1пФ
С(У)	±0.25пФ
D(Д)	±0.5пФ
F(П)	±1.0пФ
G(Л)	±2.0
J(И)	±5.0
K(C)	±10
M(B)	±20
N(Ф)	±30
Q(O)	-10…+30
T(Э)	-10…+50
Y(Ю)	-10…+100
S(Б)	-20…+50
Z(A)	-20…+80

Как определить номинал керамического конденсатора

Сегодня на рынке электронных компонентов существует много разных типов конденсаторов, и каждый тип обладает своими собственными преимуществам и недостатками. Некоторые способны работать при высоких напряжениях, другие отличаются значительной емкостью, у третьих мала собственная индуктивность, а какие-то характеризуются исключительно малым током утечки. Все эти факторы определяют области применения конденсаторов конкретных типов.

Рассмотрим, какие же бывают типы конденсаторов. Вообще их очень много, но здесь мы рассмотрим основные популярные типы конденсаторов, и разберемся, как этот тип определить.

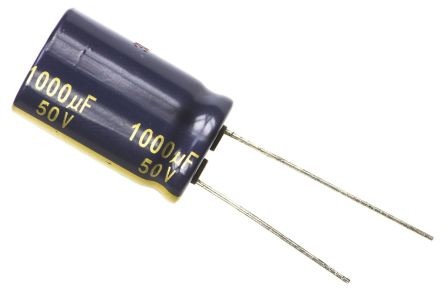

Конденсаторы алюминиевые электролитические, например К50-35 или К50-29, состоят из двух тонких полосок алюминия, скрученных в рулон, между которыми в качестве диэлектрика помещается пропитанная электролитом бумага. Рулон помещается в герметичный алюминиевый цилиндр, на одном из торцов которого (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

Ёмкость электролитических конденсаторов измеряется микрофарадами, и может быть от 0.1 мкф до 100 000 мкф. Значительная емкость электролитических конденсаторов, по сравнению с другими типами конденсаторов, и является их главным преимуществом. Максимальное рабочее напряжение электролитических конденсаторов может достигать 500 вольт. Максимально допустимое рабочее напряжение, как и емкость конденсатора, указываются на его корпусе.

Есть у этого типа конденсаторов и недостатки. Первый из которых — полярность. На корпусе конденсатора отрицательный вывод помечен знаком минус, именно этот вывод должен быть, при работе конденсатора в схеме под более низким потенциалом, чем другой, или конденсатор не сможет нормально накапливать заряд, и скорее всего взорвется, или будет в любом случае испорчен, если долго держать его под напряжением неверной полярности.

Именно по причине полярности, электролитические конденсаторы применимы лишь в цепях постоянного или пульсирующего тока, но никак не напрямую в цепях переменного тока, только выпрямленным напряжением можно заряжать электролитические конденсаторы.

Второй недостаток конденсаторов этого типа — высокий ток утечки. По этой причине не получится использовать электролитический конденсатор для длительного хранения заряда, но он вполне подойдет в качестве промежуточного элемента фильтра в активной схеме.

Третьим недостатком является то, что емкость конденсаторов этого типа снижается с ростом частоты (пульсирующего тока), но эта проблема решается установкой на платах параллельно электролитическому конденсатору еще и керамического конденсатора сравнительно небольшой емкости, обычно в 10000 меньшей, чем у стоящего рядом электролитического.

Теперь поговорим о танталовых конденсаторах. Примером могут служить К52-1 или smd А. В их основе пентаоксид тантала. Суть в том, что при окислении тантала образуется плотная не проводящая оксидная пленка, толщину которой можно технологически контролировать.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода. Технологическая цепочка при производстве довольно сложна. В начале создают анод из чистого прессованного танталового порошка, который спекают в глубоком вакууме при температуре от 1300 до 2000°C, чтобы получилась пористая структура.

Затем, путем электрохимического окисления, на аноде формируют диэлектрик в виде пленки пентаоксида тантала, толщину которой регулируют меняя напряжение в процессе электрохимического окисления, в результате толщина пленки получается всего от сотен до тысяч ангстрем, но пленка имеет такую структуру, что обеспечивает высокое электрическое сопротивление.

Следующий этап — формирование электролита, которым выступает полупроводник диоксид марганца. Солями марганца пропитывают танталовый пористый анод, затем его подвергают нагреву, чтобы диоксид марганца появился на поверхности; процесс повторяют несколько раз до получения полного покрытия. Полученную поверхность покрывают слоем графита, затем наносят серебро — получается катод. Структуру затем помещают в компаунд.

Танталовые конденсаторы похожи свойствами на алюминиевые электролитические, однако имеют особенности. Их рабочее напряжение ограничено 100 вольтами, емкость не превышает 1000 мкф, собственная индуктивность у них меньше, поэтому применяются танталовые конденсаторы и на высоких частотах, достигающих сотен килогерц.

Недостаток их заключается в крайней чувствительности к превышению максимально допустимого напряжения, по этой причине танталовые конденсаторы выходят из строя чаще всего из-за пробоя. Линия на корпусе танталового конденсатора обозначает положительный электрод — анод. Выводные или SMD танталовые конденсаторы можно встретить на современных печатных платах многих электронных устройств.

Керамические однослойные дисковые конденсаторы, например типов К10-7В, К10-19, КД-2, отличаются относительно большой емкостью (от 1 пф до 0,47 мкф) при малых размерах. Их рабочее напряжение лежит в диапазоне от 16 до 50 вольт. Их особенности: малые токи утечки, низкая индуктивность, дающая им возможность работать при высоких частотах, а также малые размеры и высокая температурная стабильность емкости. Такие конденсаторы успешно работают в цепях постоянного, переменного и пульсирующего тока.

Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА. Керамические конденсаторы устойчивы в внешним факторам, таким как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Керамические дисковые конденсаторы широко применяются в сглаживающих фильтрах источников питания, при фильтрации помех, в цепях межкаскадной связи, и почти во всех радиоэлектронных устройствах.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф.

Керамические многослойные конденсаторы, например К10-17А или К10-17Б, в отличие от однослойных, имеют в своей структуре чередующиеся тонкие слои керамики и металла. Их емкость поэтому больше, чем у однослойных, и может легко достигать нескольких микрофарад. Максимальное напряжение также ограничено здесь 50 вольтами. Конденсаторы этого типа способны, так же как и однослойные, исправно работать в цепях постоянного, переменного и пульсирующего тока.

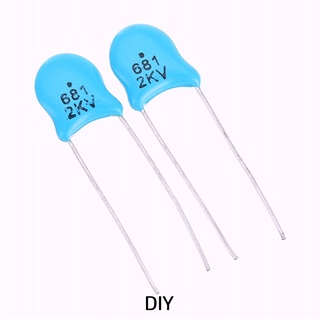

Высоковольтные керамические конденсаторы способны работать при высоком напряжении от 50 до 15000 вольт. Их емкость лежит в диапазоне от 68 до 100 нф, и работать такие конденсаторы могут в цепях постоянного, переменного или пульсирующего тока.

Их можно встретить в сетевых фильтрах в качестве X/Y конденсаторов, а также в схемах вторичных источников питания, где они используются для устранения синфазных помех и поглощения шума если схема высокочастотная. Порой без применения этих конденсаторов, выход из строя устройства может угрожать жизни людей.

Особый тип высоковольтных керамических конденсаторов — конденсатор высоковольтный импульсный, применяемый для мощных импульсных режимов. Примером таких высоковольтных керамических конденсаторов являются отечественные К15У, КВИ и К15-4. Эти конденсаторы способны работать под напряжением до 30000 вольт, а высоковольтные импульсы могут следовать с высокой частотой, до 10000 импульсов в секунду. Керамика обеспечивает надежные диэлектрические свойства, а особая форма конденсатора и расположение обкладок препятствует пробою снаружи.

Такие конденсаторы весьма популярны в качестве контурных в мощной радиоаппаратуре и очень приветствуются, например, тесластроителями (для конструирования катушек Тесла на искровом промежутке или на лампах, – SGTC, VTTC).

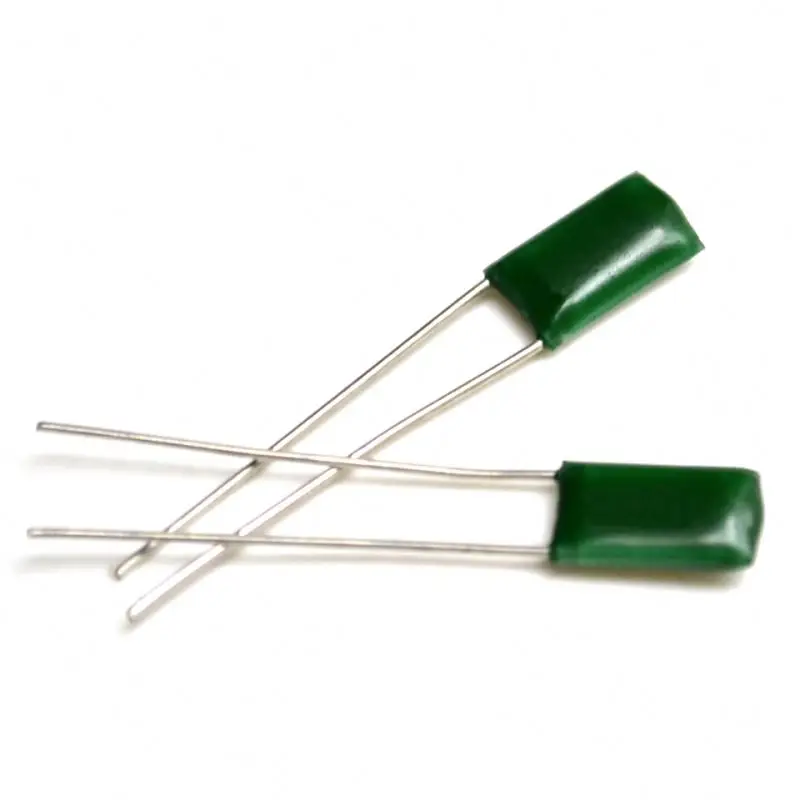

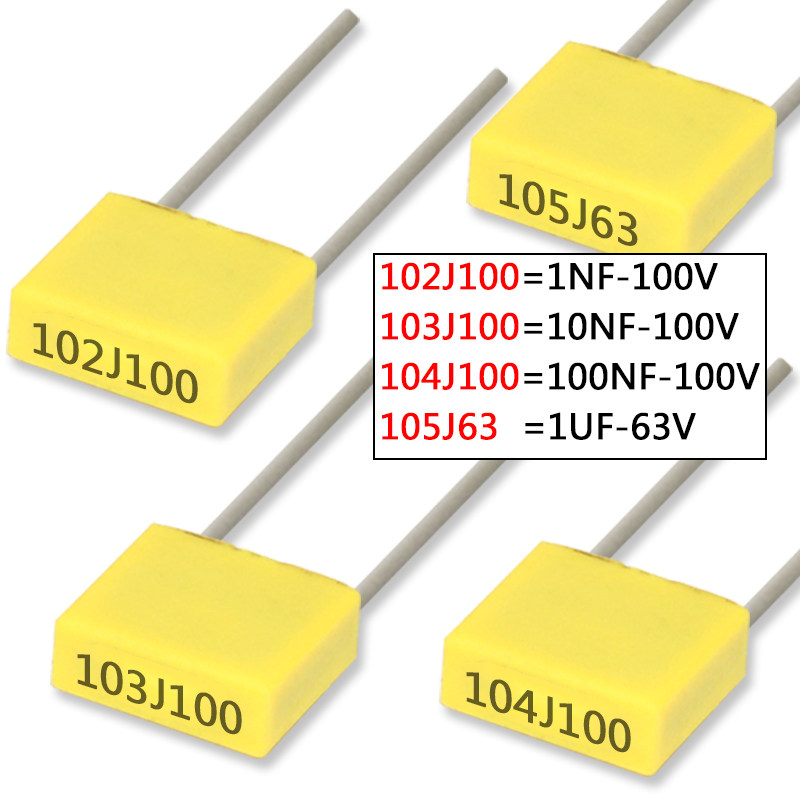

Полиэстеровые (полиэтилентерефталат, лавсан) конденсаторы, например K73-17 или CL21, на основе металлизированной пленки широко применяются в импульсных блоках питания и электронных балластах. Их корпус из эпоксидного компаунда придает конденсаторам влагостойкости, теплостойкости и делает их устойчивыми к воздействию агрессивных сред и растворителей.

Полиэстеровые конденсаторы выпускаются емкостью от 1 нф до 15 мкф, и рассчитаны на напряжение от 50 до 1500 вольт. Их отличает высокая температурная стабильность при высокой емкости и небольших размерах. Цена полиэстеровых конденсаторов не высока, поэтому они весьма популярны во многих электронных устройствах, в частности в балластах энергосберегающих ламп.

Маркировка конденсатора содержит на конце букву, обозначающую допуск по отклонению емкости от номинальной, а также букву и цифру в начале маркировки, обозначающие допустимое максимальное напряжение, например 2А102J – конденсатор на максимальное напряжение 100 вольт, емкостью 1 нф, допустимое отклонение емкости +-5%. Таблицы для расшифровки маркировки можно легко найти в интернете.

Широкий диапазон емкостей и напряжений, дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсного токов.

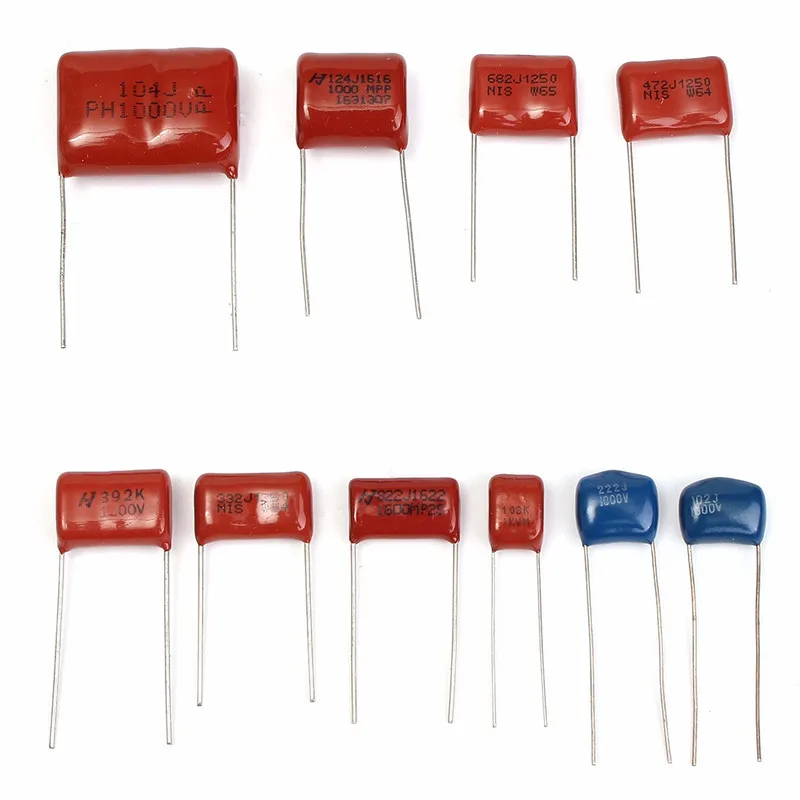

Полипропиленовые конденсаторы, например К78-2, в отличие от полиэстеровых, в качестве диэлектрика имеют полипропиленовую пленку. Конденсаторы этого типа выпускаются емкостью от 100 пф до 10 мкф, а напряжение может достигать 3000 вольт.

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tgδ может не превышать 0,001. Такие конденсаторы широко используются, например, в индукционных нагревателях, и могут работать на частотах измеряемых десятками и даже сотнями килогерц.

Отдельного упоминания заслуживают пусковые полипропиленовые конденсаторы, такие например, как CBB-60. Эти конденсаторы используют для пуска асинхронных двигателей переменного тока. Они наматываются металлизированной полипропиленовой пленкой на пластиковый сердечник, затем рулон заливается компаундом.

Корпус конденсатора выполнен из материала не поддерживающего горение, то есть конденсатор полностью пожаробезопасный и подходит для работы в тяжелых условиях. Выводы могут быть как проводными, так и под клеммы и под болт. Очевидно, конденсаторы этого типа предназначены для работы на промышленной сетевой частоте.

Пусковые конденсаторы выпускаются на переменное напряжение от 300 до 600 вольт, а диапазон типичных емкостей — от 1 до 1000 мкф.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.

Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

первые две цифры обозначают первые две цифры емкости;
третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.

Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:

первые два цвета означают емкость в пикофарадах;
третий цвет показывает количество нулей, которые необходимо дописать;
четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

Заключение

Чем меньше конденсатор, тем более компактной записи он требует. Однако современное производство способно нанести на корпус достаточно маленькие значения, расшифровка которых выполняется вышеописанными способами. Внимательно проверяйте полученные значения во избежание поломки собранной электрической цепи.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0. 1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0. 022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4. 0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Конденсатор 106к 100v какая емкость

В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.

Вот например:

Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).

Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).

Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).

Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).

Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).

Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».

Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.

При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.

Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.

Фото продукта	ECQ-E1106JF
Стандартная посылка	100
Категория	Конденсаторы
Для всей семьи	Пленочные конденсаторы
Серия	ECQ-E (F)
Постоянной ёмкости, универсальный конденсатор	10 и микро; F
Номинальное напряжение постоянного/переменного	–
Номинальное напряжение постоянного тока, Производство Китая	100 V
Прибор для тестирования диэлектрической материал	Полиэстер, металлизированная пленка
Толерантность	± 5%
ESR (эквивалентное сопротивление серии)	–
Рабочая температура	-40 °C

105 °C

Тип установкиСквозное отверстиеПосылка/ЧехолРадиальные шиныРазмер/Размеры1,024 «L x 0,453» Ш (26,00 мм x 11,50 мм)Высота-сидя (макс.

)0,886 «(22,50 мм)ПрекращениеПК-ов)Шаг выводов0,886 «(22,50 мм)

ОсобенностиРеле общего назначенияПриложений–УпаковкаОптомДинамический КаталогСерия ECQ-E (F)Другие названияECQE1106JF
P14629

Оплата

Мы можем принять L/C, Western Union, T/T заранее, Paypal и т. д.

Замена:

Мы предоставляем 60 дней гарантии качества после продажи

Доставка:

Мы отправим посылки на DHL/UPS/EMS/FedEx. в течение 1-7 рабочих дней после подтверждения оплаты.

Проверка:

У нас есть инструменты для измерения процизии и Профессиональная технология тестирования, и мы можем предоставить Вам отчет о тестировании.

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Зачем нужна маркировка?

Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

данные о ёмкости конденсатора – главной характеристике элемента;
сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;

данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.

1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Год	Код
1990	A
1991	B
1992	C
1993	D
1994	E
1995	F
1996	H
1997	I
1998	K
1999	L
2000	M
2001	N
2002	P
2003	R
2004	S
2005	T
2006	U
2007	V
2008	W
2009	X
2010	A
2011	B
2012	C
2013	D
2014	E
2015	F
2016	H
2017	I
2018	K
2019	L

Расположение маркировки на корпусе

Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.

Номиналы пленочных конденсаторов. Кодовая маркировка

Кодовая и цветовая маркировка конденсаторов

Допуски

В соответствии с требованиями Публикаций 62 и 115-2 IEC для конденсаторов установлены следующие допуски и их кодировка:

Таблица 1

Допуск [%]	Буквенное обозначение	Цвет
±0,1*	В(Ж)
±0,25*	С(У)	оранжевый
±0,5*	D(Д)	желтый
±1,0*	F(P)	коричневый
±2,0	G(Л)	красный
±5,0	J(И)	зеленый
±10	К(С)	белый
±20	М(В)	черный
±30	N(Ф)
-10. ..+30	Q(0)
-10…+50	Т(Э]
-10…+100	Y(Ю)
-20…+50	S(Б)	фиолетовый
-20,..+80	Z(A)	серый

*-Для конденсаторов емкостью

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Реальное значение конденсатора с маркировкой 221J (0.22 нФ ±5%) лежит в диапазоне: С=0.22 нФ ± Δ = (0.22 ±0.01) нФ, где Δ= (0.22 х 10 -9 [Ф] х 5) х 0.01 = 0.01 нФ, или, соответственно, от 0.21 до 0.23 нФ.

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с ненормируемым ТКЕ

Таблица 2

* Современная цветовая кодировка, Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение ГОСТ	Обозначение международное	ТКЕ *	Буквенный код	Цвет**
П100	P100	100 (+130. ..-49)	A	красный+фиолетовый
П33		33	N	серый
МПО	NPO	0(+30..-75)	С	черный
М33	N030	-33(+30…-80]	Н	коричневый
М75	N080	-75(+30…-80)	L	красный
M150	N150	-150(+30…-105)	Р	оранжевый
М220	N220	-220(+30…-120)	R	желтый
М330	N330	-330(+60…-180)	S	зеленый
М470	N470	-470(+60…-210)	Т	голубой
М750	N750	-750(+120. ..-330)	U	фиолетовый
М1500	N1500	-500(-250…-670)	V	оранжевый+оранжевый
М2200	N2200	-2200	К	желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

** Современная цветовая кодировка в соответствии с EIA. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ*	Допуск[%]	Температура**[ ° C]	Буквенный код ***	Цвет***
Y5F	±7,5	-30…+85
Y5P	±10	-30…+85		серебряный
Y5R		-30…+85	R	серый
Y5S	±22	-30…+85	S	коричневый
Y5U	+22…-56	-30…+85	A
Y5V(2F)	+22…-82	-30…+85
X5F	±7,5	-55…+85
Х5Р	±10	-55…+85
X5S	±22	-55…+85
X5U	+22…-56	-55…+85		синий
X5V	+22…-82	-55..+86
X7R(2R)	±15	-55…+125
Z5F	±7,5	-10…+85	В
Z5P	±10	-10…+85	С
Z5S	±22	-10…+85
Z5U(2E)	+22…-56	-10…+85	E
Z5V	+22…-82	-10…+85	F	зеленый
SL0(GP)	+150…-1500	-55…+150	Nil	белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. Например: фирма «Philips» для группы Y5P нормирует -55…+125 °С.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

Рис. 1

Таблица 5

Метки полосы, кольца, точки	1	2	3	4	5	6
3 метки*	1-я цифра	2-я цифра	Множитель	—	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Допуск	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Напряжение	—	—
4 метки	1 и 2-я цифры	Множитель	Допуск	Напряжение	—	—
5 меток	1-я цифра	2-я цифра	Множитель	Допуск	Напряжение	—
5 меток»	1-я цифра	2-я цифра	Множитель	Допуск	ТКЕ	—
6 меток	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск	ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Рис. 2

Таблица 6

Цвет	1-я цифра мкФ	2-я цифра мкФ	Множи- тель	Напряже- ние
Черный		0	1	10
Коричневый	1	1	10
Красный	2	2	100
Оранжевый	3	3
Желтый	4	4		6,3
Зеленый	5	5		16
Голубой	6	6		20
Фиолетовый	7	7
Серый	8	8	0,01	25
Белый	9	9	0,1	3
Розовый				35

Рис. 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Множитель	Допуск	ТКЕ
Серебряный				0,01	10%	Y5P
Золотой				0,1	5%
Черный		0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10 3		N150
Желтый	4	4	4	10 4		N220
Зеленый	5	5	5	10 5		N330
Голубой	6	6	6	10 6		N470
Фиолетовый	7	7	7	10 7		N750
Серый	8	8	8	10 8	30%	Y5R
Белый	9	9	9		+80/-20%	SL

Рис. 4

Таблица 8

Цвет	1-я и 2-я цифра пФ	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Голубой	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О…+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебряный	68			2,5
Золотой	82		5%	1,6

Рис. 5

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка

А. Маркировка 3 цифрами

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

В. Маркировка 4 цифрами

Таблица 11

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рис. 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Множитель	Допуск	ТКЕ
Серебряный				0,01	10%	Y5P
Золотой				0,1	5%
Черный		0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10 3		N150
Желтый	4	4	4	10 4		N220
Зеленый	5	5	5	10 5		N330
Голубой	6	6	6	10 6		N470
Фиолетовый	7	7	7	10 7		N750
Серый	8	8	8	10 8	30%	Y5R
Белый	9	9	9		+80/-20%	SL

* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет	1-я и 2-я цифра пФ	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Голубой	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О…+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебряный	68			2,5
Золотой	82		5%	1,6

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек. Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Рис. 5

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Таблица 11

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Таблица 12

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

Рис. 7

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

Таблица 13

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Рис. 8

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

А. Маркировка 2 или 3 символами

Рис. 9

Таблица 14

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

Рис. 10

В. Маркировка 4 символами

Рис. 11

С. Маркировка в две строки

Рис. 12

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Рис. 13

Маркировка конденсаторов

1. Маркировка тремя цифрами .

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами .

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

3. Буквенно-цифровая маркировка .

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы .

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы .

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

А. Маркировка 2 или 3 символами

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

С. Маркировка в две строки

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Таблица 1

*-Для конденсаторов емкостью

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с ненормируемым ТКЕ

Таблица 2

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение ГОСТ	Обозначение международное	ТКЕ *	Буквенный код	Цвет**
П100	P100	100 (+130…-49)	A	красный+фиолетовый
П33		33	N	серый
МПО	NPO	0(+30..-75)	С	черный
М33	N030	-33(+30…-80]	Н	коричневый
М75	N080	-75(+30…-80)	L	красный
M150	N150	-150(+30…-105)	Р	оранжевый
М220	N220	-220(+30…-120)	R	желтый
М330	N330	-330(+60…-180)	S	зеленый
М470	N470	-470(+60…-210)	Т	голубой
М750	N750	-750(+120…-330)	U	фиолетовый
М1500	N1500	-500(-250…-670)	V	оранжевый+оранжевый
М2200	N2200	-2200	К	желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

Конденсаторы с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ*	Допуск[%]	Температура**[ ° C]	Буквенный код ***	Цвет***
Y5F	±7,5	-30…+85
Y5P	±10	-30…+85		серебряный
Y5R		-30…+85	R	серый
Y5S	±22	-30…+85	S	коричневый
Y5U	+22…-56	-30…+85	A
Y5V(2F)	+22…-82	-30…+85
X5F	±7,5	-55…+85
Х5Р	±10	-55…+85
X5S	±22	-55…+85
X5U	+22…-56	-55…+85		синий
X5V	+22…-82	-55..+86
X7R(2R)	±15	-55…+125
Z5F	±7,5	-10…+85	В
Z5P	±10	-10…+85	С
Z5S	±22	-10…+85
Z5U(2E)	+22…-56	-10…+85	E
Z5V	+22…-82	-10…+85	F	зеленый
SL0(GP)	+150…-1500	-55…+150	Nil	белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

Таблица 5

Метки полосы, кольца, точки	1	2	3	4	5	6
3 метки*	1-я цифра	2-я цифра	Множитель	—	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Допуск	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Напряжение	—	—
4 метки	1 и 2-я цифры	Множитель	Допуск	Напряжение	—	—
5 меток	1-я цифра	2-я цифра	Множитель	Допуск	Напряжение	—
5 меток»	1-я цифра	2-я цифра	Множитель	Допуск	ТКЕ	—
6 меток	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск	ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Таблица 6

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Множитель	Допуск	ТКЕ
Серебряный				0,01	10%	Y5P
Золотой				0,1	5%
Черный		0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10 3		N150
Желтый	4	4	4	10 4		N220
Зеленый	5	5	5	10 5		N330
Голубой	6	6	6	10 6		N470
Фиолетовый	7	7	7	10 7		N750
Серый	8	8	8	10 8	30%	Y5R
Белый	9	9	9		+80/-20%	SL

* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Таблица 8

Цвет	1-я и 2-я цифра пФ	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Голубой	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О…+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебряный	68			2,5
Золотой	82		5%	1,6

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

Таблица 11

Таблица 13

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

А. Маркировка 2 или 3 символами

Таблица 14

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Название которых она получила благодаря основному цвету корпуса — красному и его оттенков (из-за чего их так же бывает называют «рыжими»). Конечно, встречаются и корпуса желтого цвета. Данный тип конденсаторов представляет собой «подушечки» компаунда, который нанесен на пластину конденсатора и окрашен в красный, оранжевый или желтый цвета. Емкости и размеры этих конденсаторов различны, вывода необходимо откусывать «по корешок», так, чтобы ничего не оставалось. Не смотря на высокую цену, подобный «микс» , «смесь» из конденсаторов различных типов, конечно, отличается от стоимости «зеленых» в меньшую сторону. Это обусловлено прежде всего значительной массой корпуса по сравнению с содержимым. Обратите внимание, что, как правило, «выход» по содержанию металлов таких, как , во многом зависит от многих факторов, однако принято считать, что чем меньше размер конденсатора, тем больше вес его корпуса и выводов внутри корпуса по сравнению с содержимым. Именно поэтому мелкие конденсаторы чаще дешевле, чем крупные. Обратите внимание, что далеко не все конденсаторы или радиодетали, которые принимают за конденсаторы «красные» таковыми являются. На фото изображены примеры непосредственно «красных» конденсаторов, которые принимаются.

Засор и единица измерения конденсаторов КМ

Очень часто в смеси присутствует так называемый «засор» — детали похожие на красные конденсаторы, но таковыми не являющиеся. Данная позиция – весовая, поэтому необходимо взвешивать общее количество конденсаторов, предназначенных к сдаче. Принято в качестве единицы веса использовать килограмм, за который и дается цена. Это очень просто: 100 граммов, например, будут считаться, как 0,1 кг., 20 граммов – как 0,02 кг., 7 граммов – 0,007 кг. Стоит отметить и тот факт, что зачастую эту позицию и доставляют именно килограммами, по 10-15 килограммов, именно поэтому единицей веса принято брать килограмм для расчета.

Где можно найти конденсаторы КМ

Такие конденсаторы можно найти в различных приборах советского и послесоветского производства. Как правило, это генераторы, осциллографы, различные . Эти элементы размещаются на печатных платах вышеуказанных (и не только) устройств и нередки случаи, когда с одного прибора вполне можно получить 300 граммов конденсаторов. Для демонтажа этих конденсаторов необходимо разобрать прибор и кусачками снимать (скусывать) конденсаторы в какую-нибудь емкость, стараясь действовать таким образом, чтобы проволочные выводы конденсаторов оставались на плате, а не на корпусе конденсатора (как я уже написал «под корешок»). Случается, что данные конденсаторы залиты на плате лаком, приклеены, вывода их бывает, имеют надетый на них кембрик. Это усложняет демонтаж и увеличивает засор. Бывает даже так, что в некоторых модулях конденсаторы залиты резиноподобной массой, часто прозрачной, сильно осложняющей демонтаж этих деталей. Непосредственно, обычно пластина конденсатора внутри его окрашенного корпуса имеет вид бескорпусного конденсатора и окрашена в бежевый или коричневый цвет. При раскусывании можно разглядеть так называемые «слои» из которых состоит сам элемент. Еще раз посмотрите на фото, я думаю, что однажды запомнив, как выглядят элементы этой позиции, Вы уже ни с чем их не спутаете, ведь конденсаторы КМ по праву (вернее, по содержанию драгметаллов) – одна из наиболее дорогих позиций, за которые можно выручить неплохие деньги.

Правильная подготовка конденсаторов КМ красных

Когда конденсаторов немного, то имеет смысл рассортировать их по позициям, начиная хотя бы с размера. С другой стороны, далеко не каждый в состоянии сделать это в соответствии с содержанием драгоценных металлов, которое конечно разное у разных конденсаторов. Когда уже килограммы, то обычно их не сортируют, а сдают «миксом» (смесью), кто-то находит для себя, что сортировать для него не выгодно, кто-то просто в силу того, что зрение подводит, не может обеспечить сортировку. Это не страшно, ведь наши специалисты помогут в любом случае, это наша работа. Итак, сняв конденсаторы с плат, необходимо их перевесить. Для этого берется любая емкость, устанавливается на весы, тарируются весы (это значит, что обнуляются с установленной пустой емкостью. В этом случае они будут показывать вес только содержимого емкости, а не прибавленный к этому вес банки или пакета). Я поясняю это, ибо далеко не все работали продавцами и умеют пользоваться весами, а для контроля это не будет лишним). После этого, счастливый обладатель «КМ красных» звонит нам по телефону, договаривается о прибытии, либо о самовывозе с нашей стороны, либо уточняет адрес для . В случае самостоятельного прибытия вы получаете деньги сразу, расчет незамедлительный, в случае с посылками – по факту получения и пересчета содержимого отправка на банковскую карту или согласно иных указанных Вами почтовых реквизитов.

Всем привет!

Предлагаю вашему вниманию таблицу

маркировок и расшифровки керамических конденсаторов .

Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать эти коды, можно узнать их ёмкость. Для чего это нужно — всем понятно.

Итак,

расшифровывать коды нужно так:

Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.

Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.

Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10 — 6х о С). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается «Н»).

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.

Например код 4753=475000пф=475нф=0.475мкф

Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться

Засор и единица измерения конденсаторов КМ

Где можно найти конденсаторы КМ

Правильная подготовка конденсаторов КМ красных

Конденсатор — это простейший элемент с двумя металлическими обкладками, разделенными диэлектрическим веществом. Принцип работы этих приборов основан на способности сохранения электрического заряда: то есть заряжаться, а в нужный момент разряжаться. Существует множество способов записи номинальной емкости этого прибора на его корпусе. Так, маркировка конденсаторов может состоять только из цифр (три или четыре) или из буквенно-цифрового кода, а также из цветовых индикаторов. В этой статье мы рассмотрим основные виды записи электрических параметров емкостей.

Цифровая маркировка конденсаторов

При кодировке с помощью трех цифр первые две цифры обозначают емкость устройства, а последняя — показатель степени по основанию 10 для получения значения в пикофарадах. При такой записи последний символ «9» будет соответствовать «-1». Соответственно, если первая цифра ноль (010), то емкость составит 1 пФ. Маркировка конденсаторов, состоящая из четырех цифр, аналогична тройной, только здесь первые три цифры означают емкость, а последняя — степень. Например, если запись имеет вид 1722, то это означает, что емкость прибора составляет 17,2 нФ (172*102 пФ = 17200 пФ или 17,2 нФ).

Маркировка конденсаторов буквенно-цифровым методом

При таком способе записи литера обозначает десятичную запятую, а цифры — величину емкости. Такой способ кодировки может иметь вид: 16 п означает 16 пФ (25 р — 25 пФ), 3н2 соответствует 3,2 нФ (6n6 — 6,6 нФ), μ35 соответственно 0,35 мкФ. Иногда при обозначении десятичной точки применяют литеру R. Принято таким образом маркировать величину емкости в микрофарадах, однако, если перед литерой R расположен нуль, значит емкость в пикофарадах. Пример: 0R7 соответствует 0,7 пФ (R67 — 0,67 мкФ), 5R6 означает 5,6 мкФ. Таким образом осуществляется как маркировка импортных конденсаторов, так и конденсаторов отечественного производства. Отличаются по способу записи только планарные керамические приборы. Из-за их малого размера используют специальные цветовые коды, значение которых можно сравнивать с таблицами, которые приводятся в технических характеристиках каждого такого элемента. Приводить их в этой статье бесполезно, так как каждый производитель использует свои способы цветовой кодировки.

Маркировка керамических конденсаторов

На приборах такого типа обычно ставится цифровой вид записи величины емкости. Например, маркировка 214 будет соответствовать значению 210 000 пикофарад (210 нФ и 0,21 мкФ). При значении 211 — 210 пФ, при 210 — 21 пФ. Кроме величины емкости на керамических конденсаторах указывают значение допускаемого отклонения. Этот параметр маркируют либо в числовом виде в процентах (например, ±5%, 20%), либо литерой латинского алфавита. Как исключение попадаются конденсаторы, в которых допуск закодирован русской буквой. Например, если на приборе нанесена маркировка М75С, то это означает, что значение емкости будет 0,075 мкФ, а допуск составит ±10%. Чаще всего в аппаратуре бытового назначения применяют конденсаторы, допуск которых составляет H, M, J, K. Эти символы всегда наносятся после значения номинальной емкости прибора. Например, 25nK, 120nM, 450nJ. Таблицы расшифровки значений допускаемых отклонений приводятся в техническом описании каждого конденсатора.

КОДОВАЯ МАРКИРОВКА

Кодировка 3-мя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.

* Иногда последний ноль не указывают.

Кодировка 4-мя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Примеры:

Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

ЦВЕТОВАЯ МАРКИРОВКА

На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Вывод «+» может иметь больший диаметр

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

МАРКИРОВКА ДОПУСКОВ

В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

МАРКИРОВКА ТКЕ

Конденсаторы с ненормируемым ТКЕ

* Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с линейной зависимостью от температуры

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85″С.

** Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим.

Например, фирма PHILIPS для группы Y5P нормирует -55…+125 њС.

*** В соответствии с EIA. Некоторые фирмы, например Panasonic, пользуются другой кодировкой.

Кодовая и цветовая маркировка конденсаторов

Допуски

Таблица 1

Допуск [%]	Буквенное обозначение	Цвет
±0,1*	В(Ж)
±0,25*	С(У)	оранжевый
±0,5*	D(Д)	желтый
±1,0*	F(P)	коричневый
±2,0	G(Л)	красный
±5,0	J(И)	зеленый
±10	К(С)	белый
±20	М(В)	черный
±30	N(Ф)
-10…+30	Q(0)
-10…+50	Т(Э]
-10…+100	Y(Ю)
-20…+50	S(Б)	фиолетовый
-20,..+80	Z(A)	серый

*-Для конденсаторов емкостью

Перерасчет допуска из % (δ) в фарады (Δ):

Δ=(δхС/100%)[Ф]

Пример:

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с ненормируемым ТКЕ

Таблица 2

Конденсаторы с линейной зависимостью от температуры

Таблица 3

Обозначение ГОСТ	Обозначение международное	ТКЕ *	Буквенный код	Цвет**
П100	P100	100 (+130…-49)	A	красный+фиолетовый
П33		33	N	серый
МПО	NPO	0(+30..-75)	С	черный
М33	N030	-33(+30…-80]	Н	коричневый
М75	N080	-75(+30…-80)	L	красный
M150	N150	-150(+30…-105)	Р	оранжевый
М220	N220	-220(+30…-120)	R	желтый
М330	N330	-330(+60…-180)	S	зеленый
М470	N470	-470(+60…-210)	Т	голубой
М750	N750	-750(+120…-330)	U	фиолетовый
М1500	N1500	-500(-250…-670)	V	оранжевый+оранжевый
М2200	N2200	-2200	К	желтый+оранжевый

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85 ° С.

Конденсаторы с нелинейной зависимостью от температуры

Таблица 4

Группа ТКЕ*	Допуск[%]	Температура**[ ° C]	Буквенный код ***	Цвет***
Y5F	±7,5	-30…+85
Y5P	±10	-30…+85		серебряный
Y5R		-30…+85	R	серый
Y5S	±22	-30…+85	S	коричневый
Y5U	+22…-56	-30…+85	A
Y5V(2F)	+22…-82	-30…+85
X5F	±7,5	-55…+85
Х5Р	±10	-55…+85
X5S	±22	-55…+85
X5U	+22…-56	-55…+85		синий
X5V	+22…-82	-55..+86
X7R(2R)	±15	-55…+125
Z5F	±7,5	-10…+85	В
Z5P	±10	-10…+85	С
Z5S	±22	-10…+85
Z5U(2E)	+22…-56	-10…+85	E
Z5V	+22…-82	-10…+85	F	зеленый
SL0(GP)	+150…-1500	-55…+150	Nil	белый

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

*** В соответствии с EIA. Некоторые фирмы, например «Panasonic», пользуются другой кодировкой.

Рис. 1

Таблица 5

Метки полосы, кольца, точки	1	2	3	4	5	6
3 метки*	1-я цифра	2-я цифра	Множитель	—	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Допуск	—	—
4 метки	1-я цифра	2-я цифра	Множитель	Напряжение	—	—
4 метки	1 и 2-я цифры	Множитель	Допуск	Напряжение	—	—
5 меток	1-я цифра	2-я цифра	Множитель	Допуск	Напряжение	—
5 меток»	1-я цифра	2-я цифра	Множитель	Допуск	ТКЕ	—
6 меток	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск	ТКЕ

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

Рис. 2

Таблица 6

Цвет	1-я цифра мкФ	2-я цифра мкФ	Множи- тель	Напряже- ние
Черный		0	1	10
Коричневый	1	1	10
Красный	2	2	100
Оранжевый	3	3
Желтый	4	4		6,3
Зеленый	5	5		16
Голубой	6	6		20
Фиолетовый	7	7
Серый	8	8	0,01	25
Белый	9	9	0,1	3
Розовый				35

Рис. 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Множитель	Допуск	ТКЕ
Серебряный				0,01	10%	Y5P
Золотой				0,1	5%
Черный		0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10 3		N150
Желтый	4	4	4	10 4		N220
Зеленый	5	5	5	10 5		N330
Голубой	6	6	6	10 6		N470
Фиолетовый	7	7	7	10 7		N750
Серый	8	8	8	10 8	30%	Y5R
Белый	9	9	9		+80/-20%	SL

Рис. 4

Таблица 8

Цвет	1-я и 2-я цифра пФ	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Голубой	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О…+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебряный	68			2,5
Золотой	82		5%	1,6

Рис. 5

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка

А. Маркировка 3 цифрами

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

В. Маркировка 4 цифрами

Таблица 11

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рис. 3

Таблица 7

Цвет	1-я цифра пФ	2-я цифра пФ	3-я цифра пФ	Множитель	Допуск	ТКЕ
Серебряный				0,01	10%	Y5P
Золотой				0,1	5%
Черный		0	0	1	20%*	NPO
Коричневый	1	1	1	10	1%**	Y56/N33
Красный	2	2	2	100	2%	N75
Оранжевый	3	3	3	10 3		N150
Желтый	4	4	4	10 4		N220
Зеленый	5	5	5	10 5		N330
Голубой	6	6	6	10 6		N470
Фиолетовый	7	7	7	10 7		N750
Серый	8	8	8	10 8	30%	Y5R
Белый	9	9	9		+80/-20%	SL

* Для емкостей меньше 10 пФ допуск ±2,0 пФ.
** Для емкостей меньше 10 пФ допуск±0,1 пФ.

Рис. 4

Таблица 8

Цвет	1-я и 2-я цифра пФ	Множитель	Допуск	Напряжение
Черный	10	1	20%	4
Коричневый	12	10	1%	6,3
Красный	15	100	2%	10
Оранжевый	18	10 3	0,25 пФ	16
Желтый	22	10 4	0,5 пФ	40
Зеленый	27	10 5	5%	20/25
Голубой	33	10 6	1%	30/32
Фиолетовый	39	10 7	-2О…+5О%
Серый	47	0,01	-20…+80%	3,2
Белый	56	0,1	10%	63
Серебряный	68			2,5
Золотой	82		5%	1,6

Рис. 5

Таблица 9

Номинальная емкость [мкФ]				Допуск	Напряжение
0,01				±10%	250
0,015
0,02
0,03
0,04
0,06
0,10
0,15
0,22
0,33				±20	400
0,47
0,68
1,0
1,5
2,2
3,3
4,7
6,8
	1 полоса	2 полоса	3 полоса	4 полоса	5 полоса

Кодовая маркировка

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Таблица 10

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Таблица 11

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Таблица 12

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

Рис. 7

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

Таблица 13

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Рис. 8

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

А. Маркировка 2 или 3 символами

Рис. 9

Таблица 14

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

Рис. 10

В. Маркировка 4 символами

Рис. 11

С. Маркировка в две строки

Рис. 12

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Рис. 13

Всем привет!

Предлагаю вашему вниманию таблицу

маркировок и расшифровки керамических конденсаторов .

Итак,

расшифровывать коды нужно так:

Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.

Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.

Например код 4753=475000пф=475нф=0.475мкф

Код		Ёмкость
Код		Пикофарад (пФ, pF)	Нанофарад (нФ, nF)	Микрофорад (мкФ, µF)
109		1.0	0.001
159		1.5	0.0015
229		2.2	0.0022
339		3.3	0.0033
479		4.7	0.0047
689		6.8	0.0068
100		10	0.01
150		15	0.015
220		22	0.022
330		33	0.033
470		47	0.047
680		68	0.068
101		100	0.1
151		150	0.15
221		220	0.22
331		330	0.33
471		470	0.47
681		680	0.68
102		1000	1.0	0.001
152		1500	1.5	0.0015
222		2200	2.2	0.0022
332		3300	3.3	0.0033
472		4700	4.7	0.0047
682		6800	6.8	0.0068
103		10000	10	0.01
153		15000	15	0.015
223		22000	22	0.022
333		33000	33	0.033
473		47000	47	0.047
683		68000	68	0.068
104		100000	100	0.1
154		150000	150	0.15
224		220000	220	0.22
334		330000	330	0.33
474		470000	470	0.47
684		680000	680	0.68
105	1000000		1000	1.0
1622	16200		16.2	0.0162

Какая емкость конденсатора 103

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 – (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

Расшифровка маркировки конденсаторов

Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

Обозначение цифр

Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

Обозначение букв

После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

Маркировка керамических конденсаторов

Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» – + 0,25 пФ, D – + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

Смешанная буквенно-цифровая маркировка

Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.

Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка 3-мя цифрами

* Иногда последний ноль не указывают.

2. Кодировка 4-мя цифрами

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.

Вот например:

Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».

Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.

При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.

Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.

Набор 180 шт. выводных керамических конденсаторов

Свойство конденсаторов — быстро накапливать энергию и так же быстро ее отдавать. Набор многослойных, монолитных, выводных, керамических конденсаторов из 180 шт. рассчитанных на напряжение не более 50В и емкостью от 20 пФ до 1 мкФ., предназначен как для радиолюбителей, так и для профессионалов. Выводные конденсаторы удобно монтировать в макетные платы, при отладке прототипа электронного устройства или припаивать в печатную плату спроектированного устройства. Сфера применения выводных конденсаторов — это изготовление электроники широкого спектра, от военной до бытовой техники, а так же для радиолюбителей и профессиональных разработчиков.

Характеристики:
Рабочее напряжение не более: 50В
Погрешность емкости: 5%
Расстояние между выводами: 5мм
Рабочая температура: -50° … +100°

Таблица номиналов керамических конденсаторов в комплекте:

Количество	Емкость	Обозначение
10 шт.	20 пФ	200
10 шт.	22 пФ	220
10 шт.	30 пФ	300
10 шт.	100 пФ	101
10 шт.	220 пФ	221
10 шт.	330 пФ	331
10 шт.	470 пФ	471
10 шт.	1 нФ	102
10 шт.	2.2 нФ	222
10 шт.	10 нФ	103
10 шт.	22 нФ	223
10 шт.	33 нФ	333
10 шт.	47 нФ	473
10 шт.	0,1 мкФ	104
10 шт.	0,22 мкФ	224
10 шт.	0,33 мкФ	334
10 шт.	0,47 мкФ	474
10 шт.	1 мкФ	105

керамический% 20 конденсатор% 20102 лист данных и примечания по применению

2002 — ГРМ42-6Ч Аннотация: GRM40C0G103J50 GRM39F104Z GRM1882C1H8R0DZ01 GRM188F11E104Z GRM40X7R104K25 GRM39X7R473K25 GRM39U2J100D GRM40B106K GRM1885C1h491JA01J текст файла	Оригинал	PDF	GHM1030R101K1K GHM1030R101K630 GHM1030R102K630 GHM1030R151K1K GHM1030R151K630 GHM1030R221K1K GHM1030R221K630 GHM1030R331K1K GHM1030R331K630 GHM1030R470K1K ГРМ42-6Ч GRM40C0G103J50 GRM39F104Z GRM1882C1H8R0DZ01 GRM188F11E104Z GRM40X7R104K25 GRM39X7R473K25 GRM39U2J100D GRM40B106K GRM1885C1h491JA01J
2002 — grm43-2x7r225 Аннотация: GRM42-2X7R104K100 GRM43DR73A103KW01L GRM44 GRM43-2C Конденсаторы керамические 104 GRM42-2B105K50 GHM1545X7R105K250 GHM15 GRM42-2X7R225K25 Текст: Текст файла отсутствует	Оригинал	PDF	GHM1545X7R104K1K GRM55DR73A104KW01L GHM1545X7R105K250 GRM55DR72E105KW01L GHM1545X7R154K630 GRM55DR72J154KW01L GHM1545X7R224K630 GRM55DR72J224KW01L GHM1545X7R334K250 GRM55DR72E334KW01L grm43-2x7r225 ГРМ42-2С7Р104К100 GRM43DR73A103KW01L GRM44 ГРМ43-2С Конденсаторы керамические 104 ГРМ42-2Б105К50 GHM15 ГРМ42-2С7Р225К25
2002 — ГРМ40Ч Аннотация: GRM40X7R104K50 grm21bb10j106 GRM40B grm40f GRM21BR11H GHM1530X7R GRM40X7R104K25 GRM21BB11h204K GRM31CR61A106KA01K Текст: Текст файла отсутствует	Оригинал	PDF	GHM1530X7R104K100 GRM31CR72A104KW03L GHM1530X7R104K250 GRM31CR72E104KW03L GHM1530X7R153K630 GRM31CR72J153KW03L GHM1530X7R333K250 GRM31CR72E333KW03L GHM1530X7R473K250 GRM31CR72E473KW03L GRM40CH GRM40X7R104K50 grm21bb10j106 GRM40B grm40f GRM21BR11H GHM1530X7R GRM40X7R104K25 ГРМ21ББ11х204К GRM31CR61A106KA01K
2001 — ГРМ42-6Ч Аннотация: GRM39F104Z25 GRM1885C1h200JA01B GRM39F104Z GRM188R60J105KA01B grm219b31a GRM40F104Z50 GRM39CH GRM40X7R104K50 GRM188F11C105Z Текст: Нет текста в файле	Оригинал	PDF	GHM1030R101K1K GHM1030R101K630 GHM1030R102K630 GHM1030R151K1K GHM1030R151K630 GHM1030R221K1K GHM1030R221K630 GHM1030R331K1K GHM1030R331K630 GHM1030R470K1K ГРМ42-6Ч GRM39F104Z25 GRM1885C1h200JA01B GRM39F104Z GRM188R60J105KA01B grm219b31a GRM40F104Z50 GRM39CH GRM40X7R104K50 GRM188F11C105Z
bts 2140 1b технический паспорт Аннотация: SF0140BA03110S SF0070BA03052S SF214 SF0070BA03051S Военное реле SF1575BA02634S SF0070CD21803T sf0570BA03233S SF0434BA02587S Текст: Текст файла недоступен	Оригинал	PDF
2000 — СЕТКА КЕРАМИЧЕСКИХ ПИН 120 контактов Резюме: 144 КЕРАМИЧЕСКАЯ СЕТКА НА ПИН-кодах CPGA CPGA U121A U68B U120C КЕРАМИЧЕСКАЯ СЕТКА НА ПИН-кодах CPGA UA65A UA251A U68C Текст: Текст файла недоступен	Оригинал	PDF	MS101111 UA65A КЕРАМИЧЕСКАЯ СЕТКА ДЛЯ ПИН 120 контактов 144 КЕРАМИЧЕСКАЯ СЕТКА НА КОНТАКТЕ CPGA CPGA U121A U68B U120C КЕРАМИЧЕСКАЯ СЕТКА ДЛЯ ШТИФТОВ CPGA UA65A UA251A U68C
2009 — сароникс 49с Аннотация: g3 smd транзистор Saronix 48 MHz кристалл S1614 S1613XP S1613 S1612 HC49 smd транзистор kn smd 5v Текст: Нет текста в файле	Оригинал	PDF
LA 4301 Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	OCR сканирование	PDF	00 / кв.м 60 / кв.м LA 4301
2008 — 32 финансовый год.768 Аннотация: Кристалл SMD 4,5 x 2 Кварцевые кристаллы 32768 SMD 32 768 SMD ic smd code sm saronix g4 crystal 32768 SARONIX fl Текст: Текст файла отсутствует	Оригинал	PDF	670 МГц 32S12C-F 32,768 финансового года Кристалл SMD 4,5 x 2 Кварцевые кристаллы 32768 SMD 32 768 SMD ic smd код sm кристалл saronix g4 32768 SARONIX fl
2005 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	200 мА 300 мА XC6411) ОТ-25 XC6411 / 6412
МБМ10422A-5 Аннотация: MBM10474A-10 MBM100480-15 24-контактный керамический DIP MBM10470 MBM100422A-5 MBM10474A-5 MBM10474A MBM100422 Текст: Нет текста в файле	OCR сканирование	PDF	MBM10422A-5 MBM100422A-5 MBM10470A-7 MBM100470A-7 MBM10470A-10 MBM100470A-10 MBM10A474-3 MBM101474A-3 MBM10474A-5 M8M100474A-5 MBM10474A-10 MBM100480-15 24-контактный керамический DIP MBM10470 MBM10474A MBM100422
CER0276A Резюме: CER0081A cer0349B CER0295C CER0456B CER0207A CER0455B CER0034A CER0046A CER0121A Текст: Текст файла недоступен	Оригинал	PDF	CER0017A DCR0027A DCR0028A DCR0029A CER0276A CER0081A cer0349B CER0295C CER0456B CER0207A CER0455B CER0034A CER0046A CER0121A
1996 — WC68 Аннотация: XC3042A PQ100 XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A wc84 XC3030A Текст: Текст файла недоступен	Оригинал	PDF	ПЛАСТ20 PP132 PG132 TQ144 PG144 PG156 PQ160 CQ164 CB164 PP175 WC68 XC3042A PQ100 XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A wc84 XC3030A
2005 — XC6215B302 Аннотация: XC6215B30 XC6215B502 SSOT-24 XC6215 XC6215P XC6215B152 Текст: Текст файла недоступен	Оригинал	PDF	200 мА 300 мА ССОТ-24 XC6215 XC6215x152 XC6215x302 XC6215x502 ud200546 XC6215B302 XC6215B30 XC6215B502 ССОТ-24 XC6215P XC6215B152

2013 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	NJM2841-T NJM2841F 500 мА 300 мА ОТ-23-5 AEC-Q100
2010 — NJM2841F012 Аннотация: njm2841 0.Конденсатор 1 мкФ Керамический конденсатор керамический Текст: Текст файла отсутствует	Оригинал	PDF	NJM2841 NJM2841 500 мА NJM2841F 500 мА NJM2841F012 Керамический конденсатор 0,1 мкФ конденсатор керамический
2000 — КЕРАМИЧЕСКИЙ КВАДРАТНЫЙ ПЛОСКИЙ УПАКОВКА CQFP Резюме: CQFP64 Cqfp128 CQFP CQFP256 CQFP-128 EL28B 64 керамический плоский плоский блок с четырьмя квадратами EL132C EL132B Текст: Текст файла недоступен	Оригинал	PDF	EL28B MS101107 EL64A EL100A EL116A EL116B EL128A КЕРАМИЧЕСКИЙ КВАДРАТНЫЙ ПЛОСКИЙ ПАКЕТ CQFP CQFP64 Cqfp128 CQFP CQFP256 CQFP-128 EL28B 64 керамических квадрокоптера EL132C EL132B
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	XC6214 ETR0318 500 мА
2013 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	XC6214 JTR0318-012
Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	6800 пФ 8200 пФ 0033 мкФ 0068 мкФ 0082 мкФ 110 пФ
2010 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	XA6214 JTR0359-001
xc6214 TO252 Аннотация: XC6214 Текст: Нет текста в файле	Оригинал	PDF	XC6214 ETR0318 500 мА xc6214 TO252
2011 — NJM2842U2 Аннотация: 500120 Текст: Нет текста в файле	Оригинал	PDF	NJM2842 NJM2842 NJM2842U2 НДЖМ2842Х2 NJM2842U2 500120
2005 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	200 мА 300 мА XC6411) XC6411 / 6412
1997 — XC9572 VQ44 Аннотация: XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A XC3030L XC3030A wc84 Текст: Текст файла недоступен	Оригинал	PDF	PG132 TQ144 PG144 PG156 PQ160 CB164 PP175 PG175 TQ176 PG191 XC9572 VQ44 XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A XC3030L XC3030A wc84

Что такое конденсатор SMD? Общие значения конденсаторов

Конденсаторы SMD, наиболее широко используемые для конденсаторов на печатной плате, идеально подходят для крупномасштабного производства.Конденсатор SMD — одна из производных от SMT (технология поверхностного монтажа) , имеющая небольшие и легко размещаемые компоненты, что увеличивает скорость производства.

Керамические, танталовые, электролитические конденсаторы — лишь немногие из доступных вариантов, когда речь идет о конденсаторах SMD. керамические конденсаторы просты и рентабельны в производстве, поэтому они широко используются.
Если вы хотите подробно изучить конденсатор и их типы, а также его работу, нажмите здесь!

Что такое конденсатор SMD? Конденсатор SMD

— это не что иное, как конденсатор с компактными размерами и без длинных выводов.Он разработан таким образом, что дает преимущество для массового производства электронных устройств и оборудования, а также некоторые технические преимущества при работе высокочастотных устройств.

Преимущество конденсатора SMD:

Конденсатор SMD не имеет выводов или очень короток, индуктивный эффект проводов исключен ( его важность проявляется, когда мы работаем с высокочастотными цепями и радиочастотным диапазоном радиосхем) ‘).
Например, .при проектировании цепи резервуара с использованием LC, если выводы конденсатора не будут короткими, то он будет колебаться с частотами, отличными от тех, которые мы разработали.
Размер конденсатора для поверхностного монтажа меньше, чем традиционное пространство для конденсатора, и устройство может быть ограничено меньшей площадью, что полезно в портативных устройствах.
Увеличение скорости производства, следовательно, возможно снижение стоимости.
Благодаря стандартному размеру, его намного проще обрабатывать и размещать на печатной плате с помощью роботизированного процесса сборки.

Недостаток конденсатора SMD:

Его преимущества перевешивают недостатки. Почему мы говорим, что у него очень мало недостатков, и ими можно пренебречь.

Одним из недостатков при ремонте является его размер. Предположим, вы думаете о его замене, тогда это немного сложная работа.

Более низкая теплоемкость конденсатора меньшей емкости может привести к его повреждению, если не будет обеспечена надлежащая охлаждающая вентиляция. Компоненты для поверхностного монтажа имеют более низкие рабочие температуры, чем традиционные.4 = 10000.
Таким образом, получается значение 100000 pf = 0,1 мкФ

Существует определенный диапазон конденсаторов, которые очень часто используются с печатными платами и в схемах. Общий код конденсатора приведен ниже, чтобы его было легче напомнить при необходимости при изучении или проектировании схем:

04 330 нФ

04

04 90004 6822 нФ Конденсатор (101) )

Конденсатор (104)	Конденсатор (108)
100 нФ	0,1 пФ
Конденсатор (154)	Конденсатор (158)
150 нФ	0.15 пФ
Конденсатор (224)	Конденсатор (228)
220 нФ	0,22 пФ
Конденсатор (334)	Конденсатор (338)
Конденсатор (474)	Конденсатор (478)
470 нФ	0,47 пФ
Конденсатор (684)	Конденсатор (688)
0,900 нФ68 пФ
Конденсатор (105)	Конденсатор (109)
1,0 мкФ	1,0 пФ
Конденсатор (155)	Конденсатор (159)
1,5 мкФ	1,5 мкФ
Конденсатор (479)	Конденсатор (229)
4,7 пФ	2,2 пФ
Конденсатор (689)	Конденсатор (339)
6,84 3	6,84 3	3 пФ
Конденсатор (100)	Конденсатор (103)
10 пФ	10 нФ
Конденсатор (150)	Конденсатор (153)
15 пФ	15 пФ
Конденсатор (220)	Конденсатор (223)
22 пФ	22 нФ
Конденсатор (330)	Конденсатор (333)
33 пФ
Конденсатор (470)	Конденсатор (473)
47 пФ	47 нФ
Конденсатор (680)	Конденсатор (683)
68 пФ	Конденсатор (681)
100 пФ	680 пФ
Конденсатор (151)	Конденсатор (102)
150 пФ	1000 p F [1.0 нФ]
Конденсатор (221)	Конденсатор (152)
220 пФ	1500 пФ [1,5 нФ]
Конденсатор (331)	Конденсатор (222)
Конденсатор (222)
пФ	2200 пФ [2,2 нФ]
Конденсатор (471)	Конденсатор (682)
470 пФ	6800 пФ [6,8 нФ]
Конденсатор (332)
3300 пФ [3.3 нФ]	4700 пФ [4,7 нФ]
Конденсатор (225)	Конденсатор (335)
2,2 мкФ [2200 нФ]	3,3 мкФ [3300 нФ]
Конденсатор (475 )	Конденсатор (685)
4,7 мкФ [4700 нФ]	6,8 мкФ [6800 нФ]

Размер конденсатора SMD:

Размер конденсатора SMD, безусловно, зависит от их типов, их размер отличается для электролитный конденсатор и керамический конденсатор.Ниже приведены некоторые стандарты размеров конденсаторов SMD для различных типов конденсаторов SMD:

9007 907 907 конденсатор поляризованный?

ДА, конденсаторы SMD поляризованы, но не все конденсаторы SMD поляризованы.Электролитический конденсатор SMD обязательно имеет полярность и имеет свое специальное применение.
Обычно они желто-черного цвета с отметинами на нем.

Как определить полярность конденсатора SMD?

Полярность конденсаторов для поверхностного монтажа обозначается белой или черной линией на одном из концов устройства. Обратите внимание, что на конденсаторе с закругленной поверхностью маленький черный угол указывает на отрицательную сторону. Эта линия / полоса указывает положительный вывод конденсаторов, как показано на рисунке выше.

Как узнать, что конденсатор неполярный?

Если на конденсаторе нет индикации, такой как полоса или цветная черта, значит, это неполярный конденсатор. Этот неполярный керамический конденсатор обычно имеет коричневый, желтовато-коричневый или серый цвет. Резисторы SMD
обычно имеют черный цвет.

Как проверить конденсатор SMD?

Если на конденсаторе для поверхностного монтажа не написан код, выполните следующие действия:

Шаг 1 — Снимите конденсатор с печатной платы (невозможно проверить компонент, не снимая его с платы. )

Step2 -Поставьте мультиметр на мегомный диапазон.Подключите плюс мультиметра к плюсу конденсатора, а минус к минусу конденсатора (если это поляризованный конденсатор). Если ваш конденсатор не поляризован, то полярности нет.

Step3 — Теперь обратите внимание на значение компонента,

Если он показывает несколько мегомов и медленно уменьшается , то ваш конденсатор неисправен .
Если он показывает несколько МОм, медленно увеличивается и становится устойчивым (или не показывает никакого значения из-за выхода за пределы диапазона), тогда конденсатор хороший .В замене нет необходимости.

Код размера (мм)	Размер (мм)	Код размера (дюймы)	Размер (в дюймах)
1005	1.0 × 0.5	0402	0,04 × 0,02
1608	1,6 × 0,8	0603	0,06 × 0,03
2012	2.0 × 1.2	.08 × 0,05
3216	3,2 × 1,6	1206	0,126 × 0,063
3225	3,2 × 2,5	1210	0,12 × 0,10
4520	4,5	1808	0,18 × 0,08
4532	4,5 × 3,2	1812	1,8 × 0,12
5750	5,7 × 5,0	2220	0,22 × 0,20

GRM1555C1h202JA01 (GRM1555C1h202JA01D, GRM1555C1h202JA01J, GRM1555C1h202JA01W) | Керамические конденсаторы (SMD) | Керамические конденсаторы | Конденсаторы | Murata Manufacturing Co., Ltd.

Для приложений, которые не требуют особой надежности, например, общего оборудования

Информационно-развлекательная система для автомобилей
Продукт для развлекательного оборудования, такого как автомобильная навигация, автомобильные аудиосистемы, а также оборудование для контроля кузова, такое как дворники, электрические стеклоподъемники.

Трансмиссия / Безопасность для автомобилей
Продукт, используемый для приложений (запуск, поворот, остановка и устройства безопасности), которые особенно важны для жизни человека, например, в устройствах для автомобилей.
Где Murata рекомендует компоненты автомобильного класса

Продукты медицинского назначения для имплантированных медицинских устройств
Эти продукты предназначены для использования в имплантированных медицинских устройствах, таких как кардиостимуляторы, кохлеарные имплантаты, инсулиновые помпы и электростимуляторы желудка.
Они подходят для использования в некритических цепях. ^{* 1}

* 1 Некритические цепи
Этот термин относится к схемам в имплантированных медицинских устройствах, которые напрямую не связаны с жизнеобеспечением, т. Е. Схемам, которые не будут напрямую угрожать жизни пациента в случае снижения функциональности устройства. или остановлен из-за отказа цепи.

Может использоваться до 150 ℃ макс.
* Есть значки множественного числа температуры.

Продукт, соответствующий директиве RoHS

Этот продукт не содержит ограниченных веществ, указанных в директиве RoHS, с более чем максимальным значением концентрации по весу в однородном материале, за исключением случаев, подпадающих под исключения RoHS.

Запрещенные вещества	Максимальное значение концентрации
Свинец	0.1%
Меркурий	0,1%
Кадмий	0,01%
Шестивалентный хром	0,1%
Полибромированные бифенилы (ПБД)	0,1%
Полибромированные дифениловые эфиры (PBDE)	0.1%
Бис (2-этилгексил) фталат (DEHP)	0,1%
Бутилбензилфталат (BBP)	0,1%
Дибутилфталат (DBP)	0,1%
Диизобутилфталат (ДИБФ)	0,1%

Регламент REACH совместимый продукт:
Продукт соответствует положениям ПОСТАНОВЛЕНИЕ (ЕС) № 1907/2006 (Достигать).

Ограничение веществ, содержащихся в статье, в соответствии с Reach:
Регламент REACH налагает ограничения на применение продуктов и запрет веществ на основании статьи 67.1.
Включение Вещество, вызывающее очень большую озабоченность (SVHC) в Списке кандидатов, создает обязанность сообщать информацию о веществах в изделиях, чтобы обеспечить безопасное использование изделия, что применимо к поставщикам в Европе (статья 33). Оно делает не налагает никаких ограничений на использование продуктов и не является запретом на вещества.пожалуйста, проверьте «Продукты Murata, содержащие SVHC и информацию о безопасном использовании» .

Продукт, соответствующий стандарту AEC-Q200

Продукты, получившие сертификат безопасности IEC60384-14.
Сертификат стандарта безопасности

Продукты, которые соответствуют законам Японии о безопасности электроприборов и материалов.

Изделие на номинальное напряжение от 10 до 40 кВ

Низкое рассеивание для высоких частот
Благодаря разработке керамических материалов и электродных материалов низкое рассеивание достигается в полосах частот VHF, UHF и микроволнового диапазона или выше.

Низкая индуктивность
Конденсатор разработан таким образом, что паразитная составляющая индуктивности (ESL) конденсатора на высокочастотной стороне становится меньше.

Продукт, подходящий для снижения акустического шума и низкого уровня искажений.
Этот продукт подавляет акустический шум, который возникает при использовании керамического конденсатора, путем разработки материалов и конфигурации.

Изделие, устойчивое к растрескиванию при прогибе
Этот конденсатор разработан для максимального предотвращения отказов из-за короткого замыкания, вызванного растрескиванием при прогибе платы.

Изделие с защитой от растрескивания припоя
“Этот конденсатор снабжен металлическими клеммами и выводами, подключенными к микросхеме. Металлические клеммы и выводы снимают напряжение от расширения и сжатия припоя, чтобы предотвратить растрескивание припоя ».

Нет характеристик смещения постоянного тока
Полимерный конденсатор не имеет изменения емкости при смещении постоянного тока из-за оксидированной алюминиевой пленки для диэлектрика.

Полностью используя водоотталкивающие свойства поверхностей конденсатора, этот продукт сводит к минимуму миграцию ионов от внешних электродов (выводов), которая возникает в результате конденсации.

Изделие с низкой индуктивностью, подходящее для шумоподавления.
Этот продукт имеет чрезвычайно низкий ESL и подходит для подавления шума, в том числе высоких частот.
Способствует подавлению шума в качестве фильтра электромагнитных помех

Изделие для пайки оплавлением

Изделие для пайки проточной водой

Ограничивается монтажом на токопроводящем клее
Поскольку для внешних электродов используется палладий из серебра, конденсатор можно закрепить с помощью токопроводящего клея.

Изделие для склеивания
Поскольку для внешних электродов используется золото, конденсатор может быть установлен путем соединения кристаллов / проводов.

Изделие для сварки
Конденсатор со свинцовыми электродами и может быть установлен сваркой. Пожалуйста, свяжитесь с нами по поводу материала свинцового провода.

Изделие для винтового крепления

% PDF-1.2 % 232 0 объект > эндобдж xref 232 82 0000000016 00000 н. 0000002009 00000 н. 0000002109 00000 п. 0000003092 00000 н. 0000003326 00000 н. 0000003410 00000 п. 0000003507 00000 н. 0000003693 00000 н. 0000003749 00000 н. 0000003889 00000 н. 0000003945 00000 н. 0000004077 00000 н. 0000004133 00000 п. 0000004375 00000 н. 0000004548 00000 н. 0000004603 00000 п. 0000004743 00000 н. 0000004916 00000 н. 0000004971 00000 н. 0000005105 00000 н. 0000005311 00000 п. 0000005511 00000 н. 0000005566 00000 н. 0000005705 00000 н. 0000005812 00000 н. 0000005867 00000 н. 0000005923 00000 н. 0000005978 00000 н. 0000006118 00000 п. 0000006225 00000 н. 0000006280 00000 н. 0000006335 00000 н. 0000006477 00000 н. 0000006532 00000 н. 0000006663 00000 н. 0000006718 00000 н. 0000006861 00000 н. 0000006916 00000 н. 0000006971 00000 н. 0000007026 00000 н. 0000007208 00000 н. 0000007263 00000 н. 0000007318 00000 н. 0000007377 00000 н. 0000007609 00000 н. 0000008688 00000 н. 0000008810 00000 н. 0000009134 00000 п. 0000009157 00000 н. 0000010301 00000 п. 0000011412 00000 п. 0000011744 00000 п. 0000011767 00000 п. 0000013109 00000 п. 0000013132 00000 п. 0000014597 00000 п. 0000014620 00000 п. 0000016159 00000 п. 0000016182 00000 п. 0000017854 00000 п. 0000017877 00000 п. 0000019520 00000 п. 0000019637 00000 п. 0000019660 00000 п. 0000021328 00000 п. 0000021351 00000 п. 0000022991 00000 п. 0000024548 00000 п. 0000026495 00000 п. 0000033249 00000 п. 0000038630 00000 п. 0000038709 00000 п. 0000038823 00000 п. 0000038937 00000 п. 0000039050 00000 н. 0000039165 00000 п. 0000039368 00000 н. 0000039446 00000 п. 0000039523 00000 п. 0000039633 00000 п. 0000002251 00000 п. 0000003070 00000 н. трейлер ] >> startxref 0 %% EOF 233 0 объект > эндобдж 234 0 объект JUgpb) / U (6ȭc ݶ = y1nF) / P 65508 >> эндобдж 312 0 объект > поток @ k @ f2ȗAQN’a! OѓZkĆUkg0sv, & tb1KҮawG \ & t & 2 5lVECZ6Xc ٸ ] / f.Т * Dc8FmXlj N 😕 twrd7rrκs $? Ph | ˫N (7`NH [5! + iFq \ eD 喙 (۔? AP% fJLpG۲tcnc r.SM-K ݋

Конденсаторы — Маркировка конденсаторов — Radio Daze LLC

КОНДЕНСАТОР МАРКИРОВКА	ЗНАЧЕНИЕ
101	.0001 мкФ = 100 пф
151	.00015 мкФ = 150 пф
221	.00022 мкФ = 220 пф
331	.00033 мкФ = 330 пф
471	.00047 мкФ = 470 пф
681	.00068 мкФ = 680 пф

102	.001uf = 1000pf
152	.0015 мкФ = 1500 пф
222	.0022 мкФ = 2200 пф
332	.0033 мкФ = 3300 пф
472	.0047 мкФ = 4700 пф
682	.0068uf = 6800pf

103	0,01 мкФ
153	0,015 мкФ
223	0,022 мкФ
333	0,033 мкФ
473	0,047 мкФ
683	.068 мкФ

104	.1 мкФ
154	0,15 мкФ
224	.22 мкФ
334	.33 мкФ
474	.47 мкФ
684	0,68 мкФ

105	1.0 мкФ
225	2,2 мкФ

Не можете определить значение
того конденсатора на вашем стенде?
Вот таблица, которая вам в помощь. Буква
после маркировки часто указывает на допуск.

+/- 5% (J), +/- 10% (K), +/- 20% (M)
Пример: 101K будет 100pf, +/- 10%

Когда вы устали, у вас болит голова при переводе пикофарадов в микрофарады? Может это вам поможет.
4,7 ммв или пф	=	.0000047 mf
47 mmf или pf	=	.000047 mf
470 ммс или пф	=	.00047 mf
4,700 ммс или пф	=	.0047 mf
47000 ммс или пф	=	0,047 мф
470,000 ммс или пф	=	.47 мф

DEBB33A102KA2B datasheet — Технические характеристики: Емкость: 1000 пФ; Напряжение

ECJ-2YB0J155K : Керамический конденсатор 1,5F 0805 (2012 метрическая система) 6,3 В; CAP 1.5UF 6.3V CERAMIC X5R 0805. s: Емкость: 1.5F; Напряжение — номинальное: 6,3 В; Допуск: 10%; Упаковка / ящик: 0805 (2012 метрическая система); Температурный коэффициент: X5R; Упаковка: Digi-Reel; : -; Расстояние между выводами: -; Рабочая температура: -55C ~ 85C; Тип установки: поверхностный монтаж, MLCC; Бессвинцовый статус :.

UUR2A100MNL1GS : 10F алюминиевый конденсатор радиальный, банка — SMD 100V; КРЫШКА КЛЮЧЕВАЯ 10UF 100V 20% SMD. s: Емкость: 10F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 2000 часов при 85 ° C; Размер / Размер: 0,315 дюйма в диаметре (8,00 мм); Расстояние между выводами: -; Размер площадки для поверхностного монтажа: 0,327 дюйма Д x 0,327 дюйма Ш (8,30 мм x 8,30 мм); Тип монтажа: Крепление на поверхность; Упаковка.

LNT2h322MSEG : 2200F Алюминиевый конденсатор, радиальный, бан — винтовые клеммы 500 В; КРЫШКА АЛЮМИНИЕВАЯ 2200UF 500V 20% ВИНТ.s: Емкость: 2200F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 5000 часов при 105 ° C; Размер / размер: 2,500 дюйма (63,50 мм); расстояние между выводами: 1,126 дюйма (28,60 мм); Размер земли для поверхностного монтажа: -; Тип установки: Крепление на шасси; Упаковка.

EEV-HA1A221XP : 220F алюминиевый конденсатор радиальный, банка — для поверхностного монтажа 10 В; КРЫШКА АЛЮМИНИЕВАЯ 220UF 10V 20% SMD. s: Емкость: 220F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 1000 часов при 105 ° C; Размер / Размер: 0.Диаметр 248 дюймов (6,30 мм); Расстояние между выводами: -; Размер площадки для поверхностного монтажа: 0,260 дюйма Д x 0,260 дюйма (6,60 мм x 6,60 мм); Тип монтажа: Монтаж на поверхность; Упаковка.

EEU-EB1J4R7 : 4,7F радиальный алюминиевый конденсатор, банка 63 В; КОЛПАЧОК 4,7 мкФ 63 В 20% РАДИАЛЬНЫЙ. s: Емкость: 4,7F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 7000 часов при 105 ° C; Размер / размер: диаметр 0,197 дюйма (5,00 мм); расстояние между выводами: 0,079 дюйма (2,00 мм); Размер земли для поверхностного монтажа: -; Тип установки: Сквозное отверстие; Упаковка / корпус: радиальная, банка; Упаковка:.

EEU-FC1A682SB : 6800F Алюминиевый конденсатор радиальный, банка 10 В; КРЫШКА АЛЮМИНИЕВАЯ 6800UF 10V 20% РАДИАЛЬНАЯ. s: Емкость: 6800F; ESR (эквивалентное последовательное сопротивление): -; : Общее назначение ; Срок службы при температуре: 5000 часов при 105 ° C; Размер / размер: диаметр 0,709 дюйма (18,00 мм); расстояние между выводами: 0,295 дюйма (7,50 мм); Размер земли для поверхностного монтажа: -; Тип установки: Сквозное отверстие; Упаковка / корпус: Радиальный.

22207C124KAT1A : 0,12F Керамический конденсатор 2220 (5750 метрических единиц) 500 В; КРЫШКА CER .12UF 10% 500V X7R 2220.s: Емкость: 0,12F; Напряжение — номинальное: 500 В; Допуск: 10%; Упаковка / ящик: 2220 (5750 метрических единиц); Температурный коэффициент: X7R; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип установки: поверхностный монтаж, MLCC; Вести.

1676850-3 : Керамический конденсатор 0,68 пФ 0402 (1005 метрических единиц) 25 В; CAP CER 0.68PF 25V NPO 0402. s: Емкость: 0,68 пФ; Напряжение — номинальное: 25 В; Допуск: 5%; Упаковка / ящик: 0402 (1005 метрическая система); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип установки: поверхностный монтаж, MLCC; Вести.

C0805C120D1GACTU : Керамический конденсатор 12 пФ 0805 (2012 метрическая система) 100 В; CAP CER 12PF 100V NP0 0805. s: Емкость: 12 пФ; Напряжение — номинальное: 100 В; Допуск: 0,5 пФ; Упаковка / ящик: 0805 (2012 метрическая система); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип установки: поверхностный монтаж, MLCC; Вести.

GRM1556T1H7R3CD01D : Керамический конденсатор 7,3 пФ 0402 (1005 метрических единиц) 50 В; КОЛПАЧОК 7.3PF 50V T2H 0402. s: Емкость: 7,3 пФ; Напряжение — номинальное: 50 В; Допуск: 0,25 пФ; Упаковка / ящик: 0402 (1005 метрическая система); Температурный коэффициент: T2H; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип установки: поверхностный монтаж, MLCC; Вести.

06032U1R0CAT2A : Керамический конденсатор 1,0 пФ 0603 (1608 метрическая система) 200 В; CAP CERM 1.0PF 200V NP0 RF 0603. s: Емкость: 1.0 пФ; Напряжение — номинальное: 200 В; Допуск: 0,25 пФ; Упаковка / ящик: 0603 (1608 метрическая система); Температурный коэффициент: C0G, NP0; Упаковка: Лента для резки (CT); : Сверхнизкое СОЭ; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип монтажа: поверхностное крепление.

B37950K3332K062 : 3300 пФ Керамический конденсатор 1210 (3225 метрических) 500 В; КРЫШКА КРЫШКИ 3300PF 500V X7R 10% 1210. s: Емкость: 3300 пФ; Напряжение — номинальное: 500 В; Допуск: 10%; Упаковка / ящик: 1210 (3225 метрических единиц); Температурный коэффициент: X7R; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип монтажа: поверхностный монтаж, MLCC.

B37871K5562J062 : 5600 пФ Керамический конденсатор 1206 (3216 метрических единиц) 50 В; КРЫШКА CERM 5600PF 50V C0G 5% 1206.s: Емкость: 5600 пФ; Напряжение — номинальное: 50 В; Допуск: 5%; Упаковка / ящик: 1206 (3216 метрических единиц); Температурный коэффициент: C0G, NP0; Упаковка: лента и катушка (TR); : -; Расстояние между выводами: -; Рабочая температура: -55 ° C ~ 125 ° C; Тип монтажа: поверхностный монтаж, MLCC.

ECW-h26393HV : 0,039F пленочный конденсатор радиальный; КРЫШКА ПЛЕНКА 0,039 мкФ 1,6 кВ постоянного тока РАДИАЛЬНАЯ. s: Емкость: 0,039F; Допуск: 3%; Диэлектрический материал: полипропилен, металлизированный; Упаковка / Корпус: Радиальный; Упаковка: навалом; Расстояние между выводами: 0.984 дюйма (25,00 мм); ESR (эквивалентное последовательное сопротивление): -; Тип установки: сквозное отверстие;: высокая частота и высокая стабильность; бессвинцовый статус:

195D226X0016Y2T : 22F Танталовый конденсатор 2910 (7227 метрическая система) 16 В; CAP TANT 22UF 16V 20% 2910. s: Емкость: 22F; Напряжение — номинальное: 16 В; Допуск: 20%; : Общее назначение ; Рабочая температура: -55 ° C ~ 125 ° C; Расстояние между выводами: -; ESR (эквивалентное последовательное сопротивление): -; Срок службы при температуре: -; Тип установки: поверхностное крепление; Тип: Конформное покрытие; Пакет / Кейс :.

GME51501 : подстроечные резисторы 1200 ~ 2525 пФ, переменный конденсатор 500 В; КОЛПАЧОК 1200-2525PF 500V PNL.

Маркировка конденсаторов Onelec.ru

Маркировка конденсатора

Как определить номинал керамического конденсатора

Параметры конденсаторов

Типы маркировок

Заключение

Кодовая маркировка, дополнение

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Конденсатор 106к 100v какая емкость

Зачем нужна маркировка?

Маркировка отечественных конденсаторов

Ёмкость

Номинальное напряжение

Дата выпуска

Расположение маркировки на корпусе

Цветовая маркировка отечественных радиоэлементов

Маркировка конденсаторов импортного производства

Цветовая маркировка импортных конденсаторов

Маркировка smd компонентов

Заключение

Номиналы пленочных конденсаторов. Кодовая маркировка

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с линейной зависимостью от температуры

Конденсаторы с нелинейной зависимостью от температуры

Кодовая маркировка

Кодовая маркировка

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Кодовая маркировка, дополнение

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с линейной зависимостью от температуры

Конденсаторы с нелинейной зависимостью от температуры

Кодовая маркировка

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Всем привет!

Предлагаю вашему вниманию таблицу

Итак,

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.

Например код 4753=475000пф=475нф=0.475мкф

Маркировка конденсаторов 103. Маркировка конденсаторов – как разобраться

Цифровая маркировка конденсаторов

Маркировка конденсаторов буквенно-цифровым методом

Маркировка керамических конденсаторов

Температурный коэффициент емкости (ТКЕ)

Конденсаторы с линейной зависимостью от температуры

Конденсаторы с нелинейной зависимостью от температуры

Кодовая маркировка

Кодовая маркировка

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

Всем привет!

Предлагаю вашему вниманию таблицу

Итак,

Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.

Например код 4753=475000пф=475нф=0.475мкф

Код

Ёмкость

Пикофарад

(пФ, pF)

Нанофарад (нФ, nF)

Микрофорад (мкФ, µF)

109

1.0

0.001

159

1.5

0.0015

229

2.2

0.0022

339

3.3

0.0033

479

4.7

0.0047

689

6.8
