Как правильно читать маркировку конденсаторов. Какие бывают виды маркировки емкости и напряжения. Как определить полярность конденсатора по маркировке. Какие особенности маркировки у разных типов конденсаторов.
Основные виды маркировки конденсаторов
Существует несколько основных способов маркировки конденсаторов:
- Полная буквенно-цифровая маркировка
- Сокращенная цифровая маркировка
- Цветовая маркировка
- Кодовая маркировка
Выбор способа маркировки зависит от типа и размера конденсатора. Крупные конденсаторы обычно имеют полную маркировку, а на миниатюрных элементах используются сокращенные обозначения.
Как расшифровать емкость конденсатора по маркировке
Емкость является ключевым параметром конденсатора. Ее маркировка может выглядеть следующим образом:
- 100 мкФ — прямое указание емкости в микрофарадах
- 104 — цифровой код, означающий 100000 пФ или 100 нФ
- 2n2 — буквенно-цифровой код, означающий 2,2 нФ
При цифровой маркировке первые две цифры означают значение, а третья — количество нулей. Например, 224 = 220000 пФ = 220 нФ.
Маркировка напряжения конденсаторов
Рабочее напряжение конденсатора обычно указывается после емкости и обозначается следующим образом:
- 63V или 63В — напряжение 63 вольта
- 160WV — рабочее напряжение 160 вольт
- Буквенный код (например, C — 16В, E — 25В)
Чем выше рабочее напряжение конденсатора, тем больший запас прочности он имеет. Рекомендуется выбирать конденсаторы с напряжением в 1,5-2 раза выше рабочего напряжения схемы.
Как определить полярность конденсатора по маркировке
Полярные конденсаторы (электролитические, танталовые) имеют обозначение положительного и отрицательного выводов:
- Знаки «+» и «-» на корпусе
- Полоса на корпусе со стороны отрицательного вывода
- Более длинный вывод — положительный
- Скос на корпусе со стороны положительного вывода
Неправильное подключение полярного конденсатора может привести к его повреждению, поэтому важно соблюдать полярность при монтаже.
Особенности маркировки керамических конденсаторов
Керамические конденсаторы обычно имеют трехзначную цифровую маркировку емкости:
- 102 = 1000 пФ = 1 нФ
- 223 = 22000 пФ = 22 нФ
- 474 = 470000 пФ = 470 нФ
Напряжение может обозначаться отдельной буквой после емкости. Керамические конденсаторы не имеют полярности, поэтому их можно подключать в любом направлении.

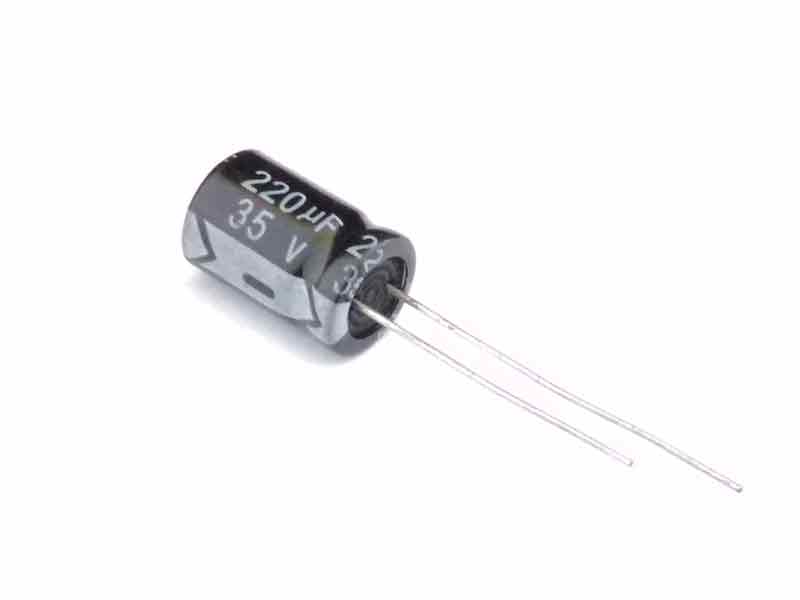

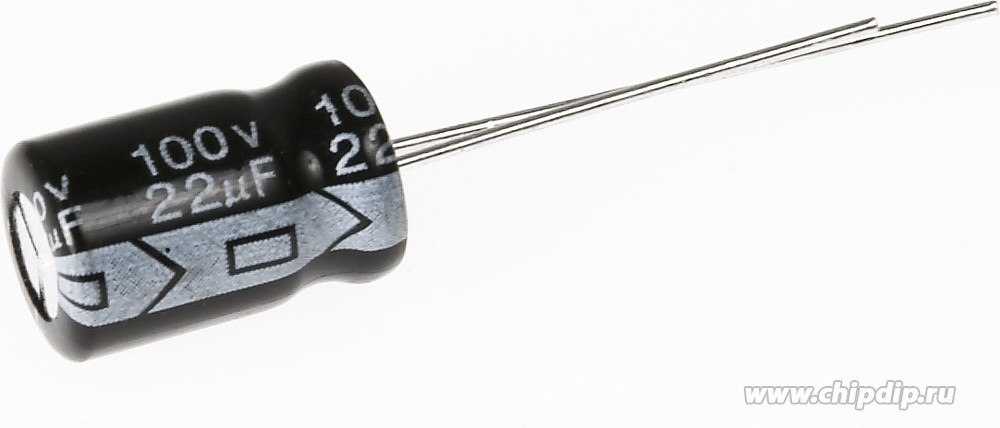

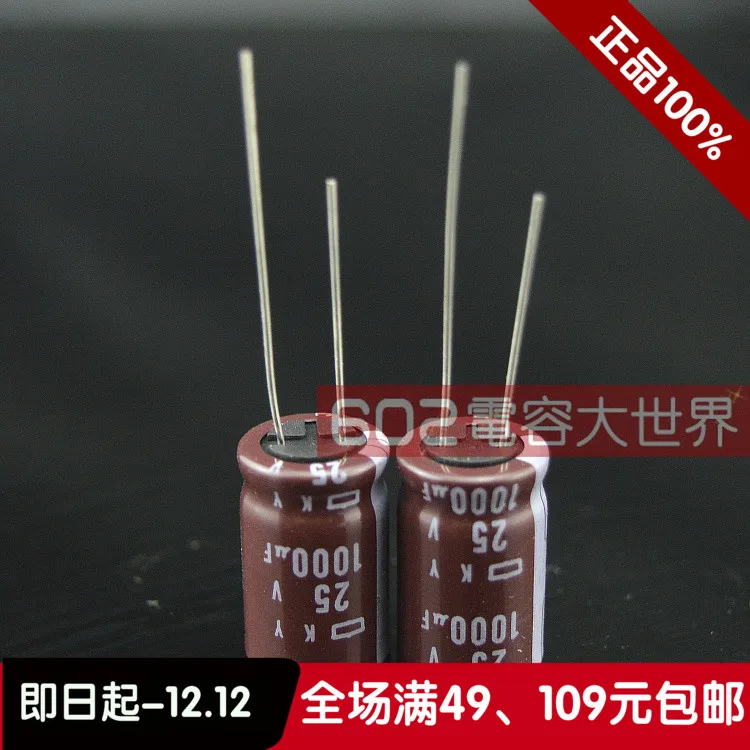

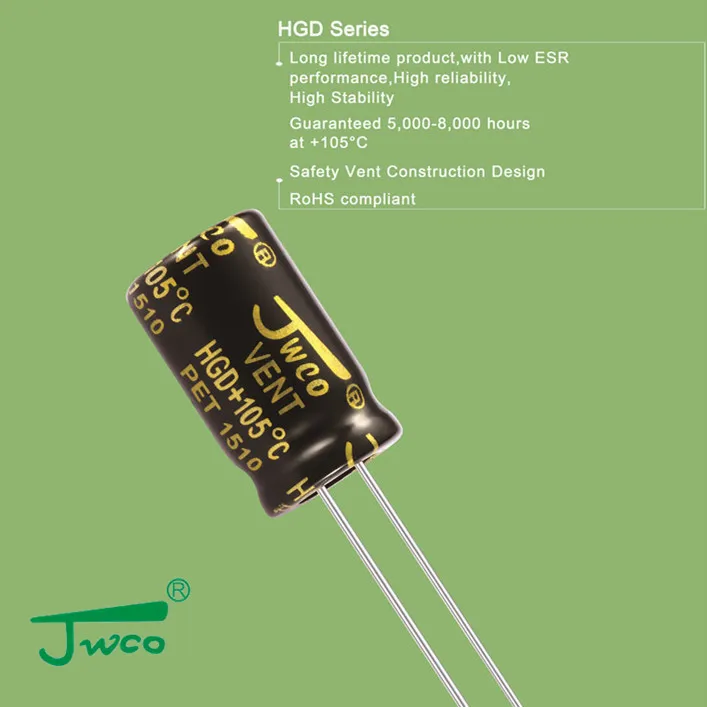

Маркировка электролитических конденсаторов
На корпусе электролитических конденсаторов обычно указывается:
- Емкость в микрофарадах
- Рабочее напряжение
- Допустимая температура (например, 105°C)
- Полярность выводов
- Дата изготовления
Электролитические конденсаторы обязательно имеют полярность, которую необходимо соблюдать при монтаже.
Расшифровка цветовой маркировки конденсаторов
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Синий — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Первые два цвета обозначают значение емкости, третий — множитель, четвертый — допуск. Например, красный-фиолетовый-оранжевый-золотой означает 27000 пФ ±5%.
Маркировка SMD-конденсаторов
Поверхностно-монтируемые (SMD) конденсаторы из-за малых размеров имеют сокращенную маркировку:
- Трехзначный цифровой код емкости (например, 104 = 100 нФ)
- Буквенный код напряжения (A — 10В, C — 16В и т.д.)
- Полоса для обозначения полярности у электролитических SMD-конденсаторов
На некоторых миниатюрных SMD-конденсаторах маркировка может отсутствовать полностью.
На что еще обратить внимание при расшифровке маркировки
Помимо основных параметров, на конденсаторах может указываться дополнительная информация:
- Температурный коэффициент емкости
- Допустимое отклонение емкости
- Тип диэлектрика
- Дата изготовления
- Логотип производителя
При подборе конденсатора для конкретной схемы важно учитывать все указанные параметры, а не только емкость и напряжение.
Типичные ошибки при чтении маркировки конденсаторов
При расшифровке маркировки конденсаторов следует избегать распространенных ошибок:
- Путаница единиц измерения (пикофарады, нанофарады, микрофарады)
- Неправильное определение множителя в цифровом коде
- Игнорирование буквенных обозначений напряжения
- Несоблюдение полярности у электролитических конденсаторов
Внимательное изучение маркировки и использование справочной информации поможет избежать ошибок при выборе и установке конденсаторов.
Конденсатор электролитический 1 мкФ 250V 105°C d6.3 h21 (10шт)
Описание товара Конденсатор электролитический 1 мкФ 250V 105°C d6.3 h21 (10шт)
Конденсатор электролитический общего применения 1µF 250V 105°C d6.3 h21 при своих габаритах (диаметр — d6.3 мм и высота — h21 мм), обладает достаточной емкостью — 1µF и может быть рекомендован к применению для эффективной фильтрации в цепях постоянного напряжения с максимальным уровнем до 10 Вольт.
Технические характеристики конденсатора электролитического 1µF 250V 105°C d6.3 h21
- Емкость: 1µF
- Напряжение: 250V
- Допустимая температура: до 105°C
- Размеры:
- диаметр (d): d6.3 мм;
- высота (h): h21 мм;
- Материал диэлектрика: оксидный слой на фольге.
Отличительные особенности и преимущества конденсатора электролитического 1µF 250V 105°C d6.3 h21
Рассматриваемый электролитический конденсатор общего применения благодаря своим маленьким размерам может быть установлен на печатную плату, даже в условиях ограниченного места.
При этом значительная емкость позволяет эффективность отфильтровать переменную составляющую напряжения на выходе из выпрямителя.
Используя трансформатор, диодный выпрямитель и рассматриваемый конденсатор, можно собрать несложный и надежный источник постоянного напряжения при значительном потребляемом нагрузкой токе.
В целом емкость электролитического конденсатора в фильтре питания рассчитывается по следующей формуле: C?25*Iд/Uвых, где Iд-максимальный выпрямленный ток, мА, Uвых- напряжение на конденсаторе, В.
В свою очередь, напряжение на конденсаторе в 1,4 раза превышает уровень переменного напряжения на вторичной обмотке трансформатора.
Это происходит за счет того, что конденсатор сглаживает колебания, т.е. превращает пульсирующее напряжение в постоянное.
Для долгой и стабильной работы конденсатора, напряжение на нем должно быть приблизительно в два раза меньше, чем предписанное техническими характеристиками.
Подставляя значение рабочего напряжение и емкость конденсатора в формулу, приведенную выше, можно рассчитать максимальный ток нагрузки, при котором конденсатор обеспечит эффективную фильтрацию.
Без всякого ущерба можно поставить любой электролитический конденсатор общего применения большей емкости, но с напряжением и рабочей температурой, не меньшими, чем у конденсатора электролитического.
И важно, чтобы конденсатор подошел по габаритам.
Кроме емкости и размеров, рассматриваемый конденсатор отличается максимальной температурой – до 105°C.
Конденсаторы с температурой до 85°C может прослужить до 2000 часов, а конденсаторы с пределом до 105°C могут эффективно проработать до 5000 часов.
Как правильно подключать конденсатор электролитический 1µF 250V 105°C
Такой электронный компонент как электролитический конденсатор требует однозначной схемы подключения.
В любом полярном конденсаторе необходимо подсоединять вывод конденсатора со значком »-» к отрицательному выводу источнику питания, а со значком »+» – к положительному.
Также в Интернет-магазине Electronoff можно купить неполярные конденсаторы.
Причины выхода из строя электролитических конденсаторов
К объективными причинам можно отнести постепенный выход из строя конденсаторов в связи с особенностями конструкции: наличием электролита.
Со временем он высыхает, превращаясь в порошок. Емкость при этом теряется и конденсатор перестает выполнять свои функции, что чревато попаданием переменной составляющей в цепь постоянного тока.
Резко сокращает срок службы электролитического конденсатора:
- эксплуатация на предельных режимах напряжения и температуры;
- нарушение полярности подключения;
- физические повреждения.
Визуально неисправный конденсатор часто можно отличить от исправного по вздувшейся части корпуса (преимущественно в верхней части цилиндра), и возможно вытекающему электролиту.
Но точный ответ может Вам дать только измерительный прибор. Для этого Вы должны измерить емкость конденсатора мультиметром.
Это сделать не сложнее, чем проверить резистор, но мультиметр должен удовлетворять двум условиям:
- иметь опцию измерения емкости;
- предел измерения емкости должен превышать предполагаемую емкость измеряемого конденсатора.
Если электролитический конденсатор неисправен, его нужно заменить.
Как правильно заменить электролитический конденсатор 1µF 250V 105°C
Электролитический конденсатор 1µF 250V 105°C можно заменить, если есть в наличии конденсаторы как большей, так и меньшей емкости.
При параллельном подключении нужно взять два одинаковых конденсатора, каждый из которых должен иметь емкость в два раза меньшую, чем исходный.
При последовательном подключении емкость каждого из двух заменяющих конденсаторов должна быть в 2 раза больше, чем у исходного.
Купить электролитический конденсатор 1µF 250V 105°C Вы можете в Киеве, в Интернет-магазине Electronoff. Доставка возможна по территории Украины Новой почтой по выгодным для Вас тарифам.
Автор на +google
Керамические конденсаторы (конденсаторы км) — состав, применение, цена за грамм
Проверка мультиметром
Наиболее простым, и в то же время доступным способом тестирования является проверка мультиметром.
Этот прибор способен измерять различные электротехнические величины, от сопротивления до напряжения и частоты. В частности, он может измерить и емкость конденсатора. Проверка емкости не происходит мгновенно. Тестеру нужно время для того, чтобы зарядить элемент до определенного уровня напряжения, а потом разрядить его. По величине тока разряда и времени производится заключение о емкости.
Измерение емкости
Перед установкой любых элементов в аппаратуру при ремонте или проектировании требуется протестировать их исправность и соответствие заданным параметрам. Поэтому необходимо знать, как проверить емкость конденсатора мультиметром. Нужно выполнить несколько простых действий:
- Установить измерительные щупы мультиметра в подходящие отверстия на его корпусе. Черный щуп — в отверстие с маркировкой COM, а красный — в гнездо с надписью Ом, Hz, U.
- Выбрать режим проверки конденсаторов ручкой на лицевой панели прибора. Обычно этот режим обозначен условным значком электроконденсатора — двумя параллельными линиями с выводами.
- Прикоснуться щупами мультиметра к выводам элемента. При этом на экране тестера должно отобразиться значение его емкости в микрофарадах. Обычно измерительный прибор показывает, в каких величинах производится измерение, либо эти данные есть на его измерительной шкале.
- Если полученное значение отличается от номинального более чем на допуск, указанный в описании этого типа электроконденсаторов (может быть от 0,5 до 80%), значит, элемент не должен применяться по назначению.
Знать, как измерить емкость конденсатора мультиметром, необходимо также и при проверке электроприбора на ошибки в работе. Любой электротехнический прибор может начать работать нестабильно, и причиной этого может служить выход из строя одного или нескольких элементов. Если провести измерение емкости используемых в приборе конденсаторов, можно выявить и устранить причину неисправности.
Тест сопротивления
Узнать, произошёл ли пробой элемента, также можно, измерив его сопротивление. Некоторые измерительные приборы не имеют возможности проверять емкость электроконденсаторов. Но такими измерителями все равно можно протестировать аппаратуру, если замерить величину сопротивления между обкладками используемых в ней конденсаторов.
Для этого нужно выполнить все действия, описанные для проверки емкости, но режим измерения нужно выбрать другой — проверку сопротивления. Этот режим обычно обозначен диапазоном измерения в Омах. Для проверки конденсаторов лучше выбрать диапазон, равный 200 Ом. Если при прозвонке элемента выявлено сопротивление ниже 50 Ом, такой элемент подвергся пробою и не может быть использован.
Прозвонить элемент можно также и внутри схемы, непосредственно в аппаратуре.
Однако проверка конденсатора мультиметром, не выпаивая ни одну из его ножек, приводит к ошибкам измерения, так как тестируется также и вся остальная схема, находящаяся между измерительными щупами. Поэтому для измерения нужно выпаять хотя бы один из выводов элемента.
Знать, как проверить конденсатор мультиметром, не выпаивая, необходимо при кропотливой проверке электротехнических приборов на возможную неисправность, если точно известно, что неисправность заключается в одном из элементов. При этом следует выпаять одну из ножек каждого элемента и поочередно померить их сопротивление и емкость. Таким образом можно выявить вышедшие из строя элементы.
Originally posted 2018-07-04 07:13:27.
Маркировка отечественных конденсаторов
Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.
Ёмкость
Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».
Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико).
Для их обозначения используют также буквы греческого алфавита.
- 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
- 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
- 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
- 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.
Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.
В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.
Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона.
Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.
Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.
Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.
Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.
Номинальное напряжение
Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.
Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.
Дата выпуска
Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.
“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами.
Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).
4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”
Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.
Виды конденсаторов
Конденсаторы различаются по видам, их насчитывается всего три:
- Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
- Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
- Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.
Электролитические компоненты
На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.
А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:
- е – 2.5 В;
- G – 4 В;
- J – 6.3 В;
- A – 10 В;
- С – 16 В;
- D – 20 В;
- Е – 25 В;
- V – 35 В;
- Н – 50 В.
Полоска, равно как и срез, показывает положение ввода «+».
Керамические компоненты
Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру.
Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.
К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.
Таблица обозначений номинального напряжения представлена ниже.
Таблица маркировки керамических накопителей
Маркировка танталовых SMD-конденсаторов
Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.
Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.
Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой.
Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.
Типы маркировок
Как работает и как выбрать трансформатор тока
Производители, выпуская конденсаторы, пользуются несколькими типами маркировок, которые располагаются непосредственно на корпусе элемента. Представленные ниже значения сугубо теоретические, в качестве наглядного примера:
- Наиболее простым типом маркировки считается, когда ёмкость сразу указывается на теле конденсатора. То есть не применяются различные шифры и табличные замещения, вся необходимая информация содержится на корпусе. Данный способ был бы актуален для всех устройств, однако, не всегда его получается использовать в силу громоздкости. Для того чтобы предоставить полное обозначение емкости, подходят только довольно большие изделия, в ином случае рассмотреть цифры проблематично даже с применением лупы. На примере разберем запись 100 µF±6% – это ёмкость конденсатора 100 микрофарад, а амортизация 6% от общей емкости.
В итоге значение – 94-106 микрофарад. В некоторых ситуациях применяется маркировка следующего вида: 100 µF +8%/-10% – это неравнозначная амортизация, 90-108 микрофарад. Подобная маркировка пленочных конденсаторов хоть и считается наиболее простой и понятной, но применима не во всех случаях из-за своей громоздкости. Как правило, она используется на больших приборах немалых ёмкостей; - Цифровая маркировка (или с использованием цифр и букв) актуальна, если площадь изделия слишком мала, чтобы на ней разместить подробную запись. Здесь для замены определенных значений применяются обычные цифры и латинские буквы, которые необходимо уметь расшифровывать. Если на поверхности изделия встречаются лишь цифры (как правило, их три), то чтение простое. Первые две цифры – так обозначается емкость. Третья цифра – число нулей, которые следует дописать после первых двух. Для измерения емкости подобных конденсаторов применимы пикофарады. В качестве примера ознакомимся с изделием, на теле которого размещена цифра 104.
Оставляем первые цифры, к которым приписываются нули: в нашем случае это 4. В итоге имеем значение в 100000 пикофарад. Чтобы уменьшить число нулей, используется другое значение – микрофарады, которых в нашем случае 100. В некоторых ситуациях величина обозначается буквой. Например, 2n2 – 2.2 нанофарад. Чтобы определить, к какому классу принадлежит изделие, в конце дописывают дополнительную кодовую маркировку конденсатора, к примеру, 100V; - Маркировка импортных конденсаторов из керамики осуществляется с использованием букв и чисел – это стандарт для данных изделий. Алгоритмы шифрования аналогичны предыдущему методу. Надписи наносит сам производитель;
- Цветовая маркировка конденсаторов тоже встречается, хотя и реже, так как данный способ несколько устарел. Ее применяли в советское время, что позволяло упростить считывание маркировки, даже если изделие было слишком маленьким. Здесь есть единственный недостаток – сразу запомнить обозначения проблематично, поэтому первое время рекомендуется иметь при себе специальную таблицу.
Чтение маркировки выглядит так: первые два цвета – емкость в пикофарадах, третий цвет – число дописываемых нулей, четвертый и пятый цвета – номинал напряжения, подаваемого на изделие, и возможный допуск. Так, желтый прибор имеет обозначение цифрой 4, а синий – 6; - Импортные конденсаторы маркируются так же, а кириллица заменяется латиницей. К примеру, возьмем отечественный вариант с обозначением 5мк1 – 5.1 микрофарад. В случае с импортной кодовой маркировкой выглядеть будет как 5µ.
Для сборки электросхем необходимо уметь читать маркировку
Важно! Если расшифровка непонятна, то следует обратиться к официальному производителю, на сайте которого, как правило, имеется соответствующая таблица. Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные
Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов.
Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять
Маркировка таких элементов, как конденсаторы, бывает самой разнообразной, и чем меньше элемент, тем компактнее следует размещать на нем данные. Благодаря современному производству, на устройства наносятся даже самые маленькие значения, расшифровывать которые можно, отталкиваясь от вышеописанных способов. Чтобы собранная электрическая цепь работала исправно, необходимо быть внимательным с полученными значениями, которые следует тщательно проверять.

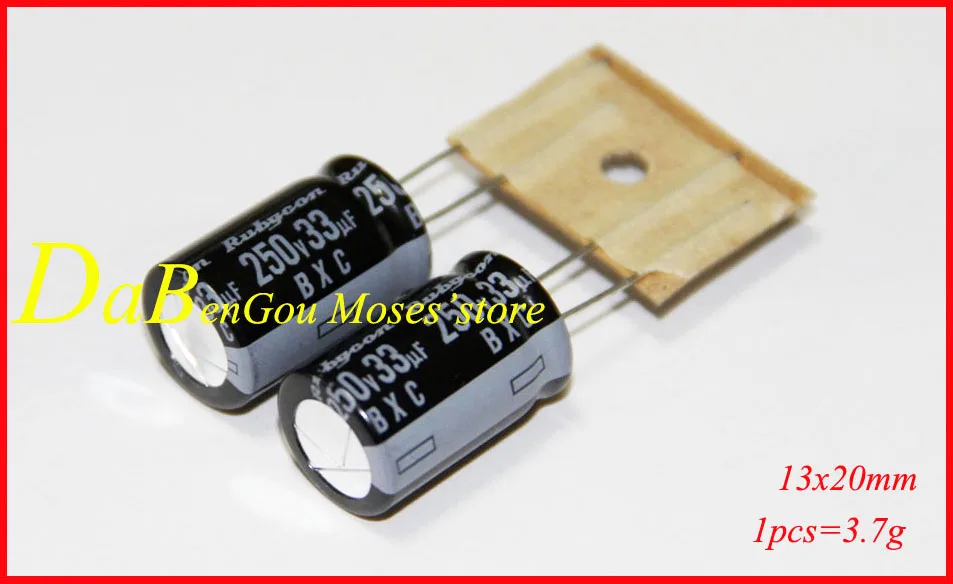

Как маркируются большие конденсаторы
Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения.
Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.
При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.
Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.
Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.
В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора.
Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).
При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.
При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.
При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях.
В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.
Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.
Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт
При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание
Небольшие замечания и советы по работе с конденсаторами
Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности.
Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.
Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).
Другие способы маркировки ёмкости конденсаторов
В случае четырёхзначной маркировки на конденсаторе она расшифровывается также как описано выше.
Только ёмкость закодирована тремя цифрами и только последняя — минусовая степень 10.
Ещё десятичные указатели заменяют мультипликаторами. Это условное обозначение единиц измерения.
- p — пикофарад;
- n — нанофарад;
- μ — микрофарад;
- m — миллифарад.
Причём играет роль и место буквы по отношению к цифрам. Она ставится вместо запятой. При расшифровке маркировки конденсаторов такого типа мысленно ставим запятую на место буквы. Рассмотрим несколько примеров чтобы было понятнее о чём идёт речь.
В цифробуквенных кодировках ставят буквы на место запятой
- p50 — это 0,5 пФ;
- 1p5 — это 1,5 пФ;
- 15p — это 15 пФ;
- 150p — расшифровывается как 150 пФ.
С другими буквами маркировка конденсаторов такого типа расшифровывается аналогично. В маркировке конденсаторов российского производства используются аналогичные буквы российского алфавита. Для пикофарад — п, для микрофарад — мк, для милифарад — м, нанофарды — н.
| Кодировка номинального напряжения конденсатора | Напряжение |
| m | 25V |
| I | 40 (50)V |
| a | 63V |
| b | 100V |
| c | 160V |
| d | 250V |
| e | 400V |
| f | 630V |
| h | 1000V |
| i | 1600V |
| без маркировки | 500V |
Номинальное напряжение указывает при каком максимальном значении конденсатор может работать длительное время без изменения свойств. Оно кодируется маленькими латинскими буквами. Стоять может в любом месте. Перед числовым значением, после него, в первой или второй строчке.
Как проверить электролитический конденсатор мультиметром
Все накопители заряда устроены примерно одинаково, только с применением разных материалов. Например, электролитические конденсаторы имеют две пластины из алюминиевой фольги (электроды), а между ними диэлектрик, материал с большим сопротивлением.
Электролитические неполярные конденсаторы
В качестве диэлектрика в электролитических конденсаторах используется бумага пропитанная электролитом, а для неполярных пленочных конденсаторов диэлектриком является керамика, стекло. Сопротивление бумаги ниже, чем керамики, поэтому электролитические конденсаторы имеют больший ток утечки (саморазряд) по сравнению с пленочными накопителями заряда.
Неисправность конденсаторов
В случае замыкания пластин выделяется тепло, испаряется электролит и происходит взрыв, который выворачивает все внутренности накопителя заряда. Чтобы электролитические конденсаторы не взрывались, на торце его корпуса выдавливается крест. При закипании электролита разрывается торец корпуса по линии креста и пары электролита выходят наружу, не разрывая корпус.
Поэтому на некоторых неисправных конденсаторах образуется вспучивание на торцах корпуса. По типу конденсаторы разделяется на полярные и неполярные.
Полярные электролитические конденсаторы работают только при правильном подключении плюса и минуса к маркированным выводам конденсатора. В противном случае накопитель заряда выходит из строя.
Существуют также и электролитические неполярные конденсаторы, которые предназначены для работы в сетях переменного напряжения. Накопители пленочного типа относятся к неполярным емкостям. Соблюдение полярности в схемах для них не обязательно. Состояние конденсатора проверяется мультиметром на сопротивление или в режиме измерения емкости некоторыми мультиметрами (если имеется такой режим).
Проверка конденсаторов цифровым мультометром
Сопротивление диэлектрика электролитического конденсатора меняется от 100 Ком до 1 Мом. Перед проверкой электрического конденсатора нужно его разрядить. Если конденсатор небольшой емкости, то разрядить его можно, замкнув металлической отверткой вывода. Когда емкость большая и его номинальное напряжение высокое, разряжают накопитель через резистор 10 Ком, держа сопротивление инструментом с изолированными ручками.
Разряжать конденсаторы нужно в целях безопасности (особенно высоковольтные) и сохранения работоспособности мультиметра. Оставшееся напряжение на накопителе легко может вывести из строя измерительный прибор. При проверке электролитического полярного конденсатора мультиметром щупы прикладывают к его выводам в соответствии с полярностью, плюс прибора к плюсу накопителя.
Величину измеряемого сопротивления на приборе ставят от 100 Ком до 1 Мом, в зависимости от величины емкости. Для измерения большой емкости предел измерения сопротивления ставят 1 Мом. В начале измерения мультиметр покажет небольшое сопротивление, которое достигнет наибольшего значения при полной зарядке конденсатора. Если дисплей покажет ноль, значит неисправность ёмкости в коротком замыкании, а единица указывает на обрыв выводов.
Работоспособность ёмкости можно проверить, если зарядить ее от источника питания и замерить величину напряжения накопителя мультиметром. Если его рабочее напряжение 25 В, заряжают емкость от источника напряжением 9 — 12 В, в соответствии с полярностью.
Показания на дисплее снимаются в момент прикосновения щупов к выводам ёмкости, потому что емкость начинает разряжаться через мультиметр, и напряжение будет падать.
Особенности проектирования печатных плат
Твердотельные танталовые конденсаторы не накладывают каких-либо специфических ограничений на материал печатной платы. Могут быть использованы все общепринятые материалы: FR4, FR5, G10, алюминиевые платы, фторопластовые (PTFE) платы.
Форма и размер контактных площадок, как правило, предоставляются производителями конденсаторов. Чертеж посадочного места сопровождается указанием способа монтажа.
Если требуется использовать форму или размеры площадок отличные от рекомендуемых, следует позаботиться об отладке процесса монтажа. Это может потребовать корректировки температурных режимов пайки.
Заключение
Ну что еще можно сказать про ESR? В настоящее время идет битва среди производителей за рынок. Кто предложит конденсатор с минимальным ESR и хорошей емкостью, тот молоток ;-).
Не поленитесь также купить или собрать прибор ESR-метр. Особенно он будет очень актуален для ремонтников радиоэлектронной аппаратуры. Мультиметр может показать вам емкость и ток утечки, но вот внутреннее сопротивление покажет именно ESR-метр.
Бывало очень много случаев, когда аппаратура ну никак не хотела работать, хотя все элементы в ней были целые. В этом случае просто замеряли ESR-метром конденсаторы и выявляли их сопротивление. После замены дефектных конденсаторов с большим ESR на конденсаторы с низким ESR (LOW ESR), аппаратура оживала и работала долго и счастливо.
Сколько стоит керамический конденсатор 105? – nbccomedyplayground
Полезные советы
от Ayden Rudd

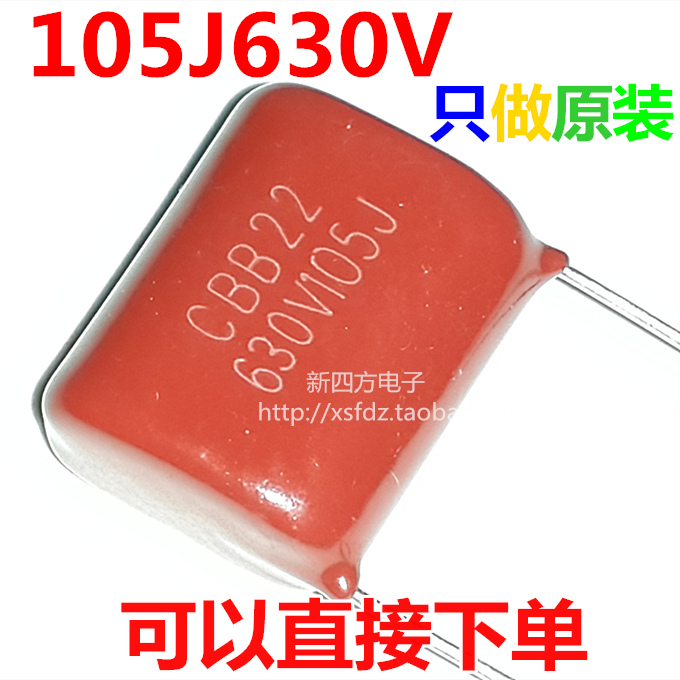

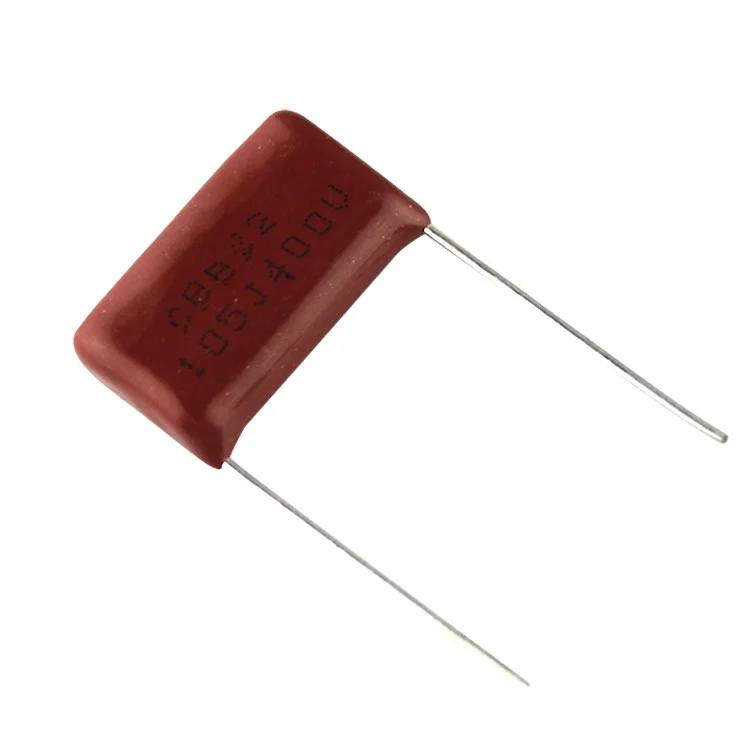

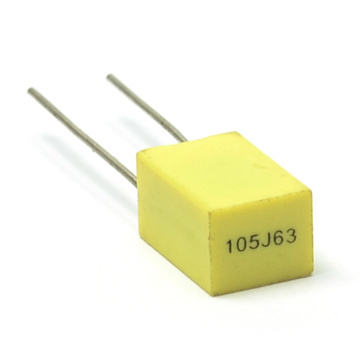

Сколько стоит 105 керамический конденсатор?
105 Керамический конденсатор, 10%, сквозное отверстие, 160 рупий за упаковку Shri Ganesh Electronic | ID: 21850293533.
Каково значение емкости 104?
В коде 104 третья цифра 4, поэтому после 10 (первой двухзначной цифры) нужно написать 0000 (4 нуля).
Таким образом, значение емкости для 104 будет равно 100 000 пикофарад или 100 нанофарад или 0,1 микрофарад.
Какой будет емкость конденсатора, на корпусе которого написан код 103?
На нем написан трехзначный код 103. 3-я цифра — множитель. Таким образом, мы должны взять 1-ю и 2-ю цифру и умножить на 3-ю цифру, которая дает значение емкости конкретного конденсатора. Вот пример: 103k = 10 x 103, что равно 10000 пФ, или 10 нФ, или 0,01 мкФ.
Что такое конденсатор 103 Дж?
103Дж; фильтрация и использование в качестве конденсатора памяти. Серия SMC разработана для обеспечения высокой стабильности, точности и температуры. Не подходит для подключения через линию (см. разделительные конденсаторы).
Что не так с дырявым конденсатором?
Что не так с дырявым конденсатором? Открыто. Он закорочен. Какова емкость конденсатора с маркировкой 102?
Как расшифровать конденсатор?
Как расшифровать маркировку номера конденсатора
- Шаг 1 – Первые две цифры номера конденсатора.
Трехзначный код конденсатора — 681J. - Шаг 2 — третья цифра номера конденсатора. Третья цифра говорит, сколько нулей мы должны добавить к ней, чтобы получить фактическое значение емкости.
- Шаг 3 – Четвертая буква номера конденсатора.
Как перевести нанофарады в микрофарады?
Укажите ниже значения для перевода нанофарад [нФ] в микрофарады [мкФ] или наоборот… Таблица преобразования нанофарад в микрофарады.
| Нанофарад [нФ] | Микрофарад [мкФ] |
|---|---|
| 0,1 нФ | 0,0001 мкФ |
| 1 нФ | 0,001 мкФ |
| 2 нФ | 0,002 мкФ |
| 3 нФ | 0,003 мкФ |
Сколько стоит керамический конденсатор 104 в микрофарадах?
Идентификация керамических конденсаторов
| Код | Пикофарад (пФ) | Микрофарад (мкФ) |
|---|---|---|
| 103 | 10000 | 0,01 |
| 683 | 68000 | 0,068 |
| 104 | 100000 | 0,1 |
| 154 | 150000 | 0,15 |
Как рассчитать емкость конденсатора?
Количество заряда, накопленного в конденсаторе, рассчитывается по формуле Заряд = емкость (в фарадах), умноженная на напряжение.
Итак, для этого конденсатора 12 В 100 мкФ микрофарад мы конвертируем микрофарады в фарады (100/1 000 000 = 0,0001 Ф). Затем умножаем это на 12 В, чтобы увидеть, что он хранит заряд 0,0012 кулонов.
Как найти утечку в конденсаторе?
Если вы измерите какое-либо положительное значение тока, то либо конденсатор негерметичен, либо трубка загазована. Вы также можете сделать это с измерителем в низком диапазоне вольт, но тогда вы не получите острых ощущений от возможного взрыва измерителя.
Как определить емкость конденсатора?
Стоимость конденсаторов может быть определена несколькими способами в зависимости от типа конденсатора, например, электролитические, дисковые, пленочные и т. д. Эти методы включают в себя значение или номер, напечатанный на корпусе конденсатора, или цветовую маркировку конденсатора.
Как рассчитать параллельную емкость?
Когда конденсаторы соединены друг с другом (бок о бок), это называется параллельным соединением.
Это показано ниже. Чтобы рассчитать общую общую емкость ряда конденсаторов, соединенных таким образом, необходимо сложить отдельные емкости по следующей формуле: CTotal = C1 + C2 + C3 и так далее.
Какова емкость конденсатора?
Значения конденсаторов могут находиться в диапазоне более 10 9 и даже больше, поскольку в настоящее время используются суперконденсаторы. Чтобы избежать путаницы с большим количеством нулей, присоединенных к значениям различных конденсаторов, используются общие префиксы пико (10 -12 ), нано (10 -9 ).) и микро (10 -6).
Как определить керамические конденсаторы?
Керамические конденсаторы обычно имеют трехзначный код, напечатанный на их корпусе, чтобы определить значение их емкости в пикофарадах. Как правило, первые две цифры указывают емкость конденсаторов, а третья цифра указывает количество нулей, которые необходимо добавить.
FELSIC 105 (Конденсаторы > Алюминиевые электролитические > Винтовые клеммы)
Условия продажи Условия покупки
Продукт
- Конденсаторы
- Алюминий Электролитический
- Винтовые клеммы
Нажимные клеммы Exxelia Алюминиевые электролитические конденсаторы представляют собой большие конденсаторы, поддерживающие высокие энергетические нагрузки. Высокая плотность энергии и срок службы являются главными характеристиками этих конденсаторов, в основном внедряемых на железнодорожном и медицинском рынках.
Наша продукция
Технические характеристики
Диэлектрик
- Алюминий
Емкость
- Минимум: 100 мкФ
- Максимум: 470000 мкФ
Напряжение постоянного тока
- Минимум: 16 В
- Максимум: 450 В
Напряжение переменного тока
- Не поддерживается
Температура
- Минимум: -55 °C
- Максимум : 105 °C
Размер корпуса
- 36×52 36×60 36×80 36×104 51×81 51×104 66×104 77×104 77×144 77×220 90×144 90×200
Наконечники
- Винт
Примечания
- Без особых примечаний
Связанные стандарты
NFC
83 110
DIN
40 040
МЭК
60 384-4
Связанные документы
Технические документы
3D-модели
- Нет модели
Часто задаваемые вопросы
Алюминий Электролитический
В: Ищете продукт с большой емкостью?
Алюминиевые электролитические конденсаторы, также известные как просто электролитические конденсаторы, представляют собой уникальный тип конфигурации, в которой используется электролит для достижения емкости, намного большей, чем у других типов этих устройств.
Рассматриваемый электролит обычно представляет собой гель или жидкость, которая сама содержит очень высокую концентрацию поляризованных ионов. Поляризация указывает на то, что напряжение на положительной клемме всегда больше, чем аналогичное напряжение на отрицательной клемме конденсатора.
Одним из основных преимуществ этих типов алюминиевых электролитических конденсаторов является вышеупомянутая большая емкость. Однако они имеют ряд недостатков по сравнению с другими типами конденсаторов. Алюминиевые электролитические конденсаторы имеют большой ток утечки по сравнению с конденсаторами других типов. Дополнительные недостатки включают ограниченный срок службы, допуски значений и эквивалентный ряд сопротивлений.
В: Почему электролитические конденсаторы имеют прямое смещение?
В целях безопасности конденсаторы этих типов должны быть смещены в прямом направлении. В основном это связано с характеристиками электролита, использованного в их конструкции. Положительная клемма всегда должна иметь большее напряжение, чем отрицательная клемма.
Если бы ситуация была обратной, и на отрицательной клемме внезапно появилось более высокое напряжение, чем на положительной клемме (что также называется изменением полярности напряжения), алюминиевый материал, используемый в качестве диэлектрика, мог бы закоротить и повредиться. Он также может перегреться, что может привести к значительной утечке. Конденсатор также может испариться, что при определенных обстоятельствах может привести к взрыву всего корпуса. Однако важно отметить, что это явление встречается очень редко.
Запрос информации
Мы используем файлы cookie
Продолжить без принятия
Мы используем файлы cookie и другие технологии отслеживания, чтобы улучшить ваш просмотр на нашем веб-сайте, чтобы показывать вам персонализированный контент и целевую рекламу, анализировать трафик нашего веб-сайта и понимать, куда приходят наши посетители. из.
Необходимые файлы cookie
Закрывать Учить больше
Эти файлы cookie необходимы для предоставления вам услуг, доступных через наш веб-сайт, и для того, чтобы вы могли использовать определенные функции нашего веб-сайта.
Без этих файлов cookie мы не можем предоставлять вам определенные услуги на нашем веб-сайте.
Функциональные файлы cookie
Закрывать Учить больше
Эти файлы cookie используются для предоставления вам более персонализированного опыта на нашем веб-сайте и для запоминания выбора, который вы делаете при использовании нашего веб-сайта. Например, мы можем использовать функциональные файлы cookie, чтобы запомнить ваши языковые предпочтения или данные для входа в систему.
Производительные файлы cookie
Закрывать Учить больше
Эти файлы cookie используются для сбора информации для анализа посещаемости нашего веб-сайта и того, как посетители используют наш веб-сайт. Например, эти файлы cookie могут отслеживать такие вещи, как время, которое вы проводите на веб-сайте, или страницы, которые вы посещаете, что помогает нам понять, как мы можем улучшить наш веб-сайт для вас.
