Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

Аппарат не включается;

Охлаждающий кулер не работает;

Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких «признаков жизни».

В итоге имеем кучу «мелочёвки», которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема «Ресанта САИ-250ПН».

Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

Аппарат не включается;

Охлаждающий кулер не работает;

Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких «признаков жизни».

В итоге имеем кучу «мелочёвки», которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема «Ресанта САИ-250ПН».

Резистор можно заменить только на другой резистор, поэтому ниже описали различные виды резисторов.

Виды резисторов	Описание
Выводные	Выводные – применяются для монтажа сквозь печатную плату. Они отличаются наличием радиально или аксиально расположенных выводов (ножками).

Такие резисторы можно встретить в старой технике, которую изготавливали 20 и более лет назад. Сейчас их применяют в простых устройствах и в случаях, когда использование SMD резистора невозможно.

Выводные резисторы бывают:

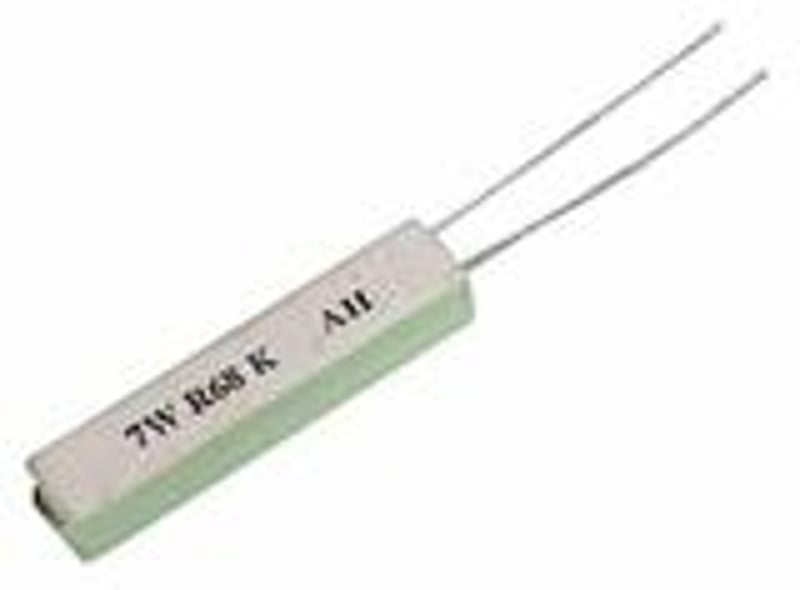

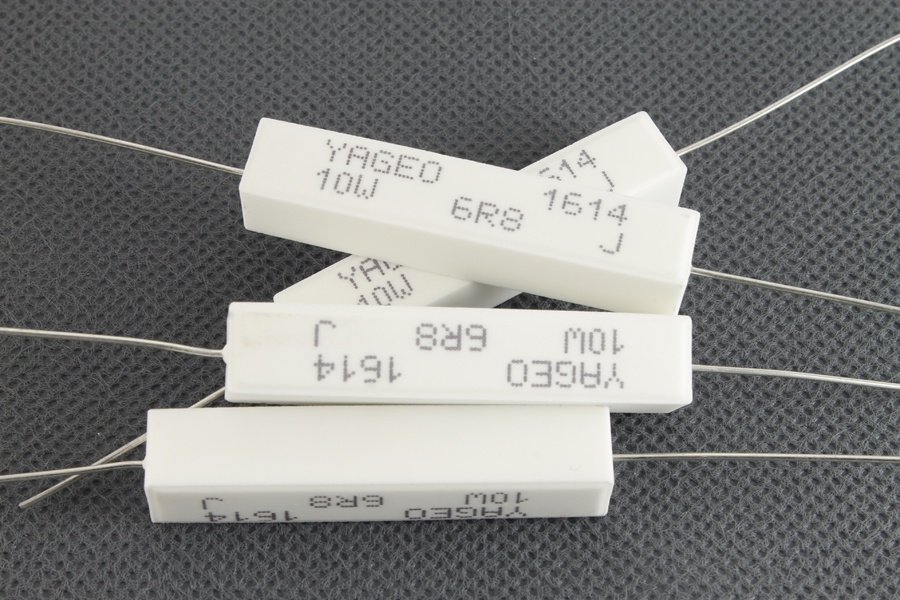

1. Проволочные – резисторный компонент представляет собой проволоку, намотанную на сердечник. Проволока используется с низким температурным коэффициентом.
2. Металлопленочные, композитные – в качестве резисторного компонента используется пленка из металлического сплава.

Основными материалами для резисторного компонента являются:

• манганин;
• константан;
• нихром;
• никелин;
• металлодиэлектрики;
• оксиды металлов;
• углерод.

SMDSMD резисторы не имеют ножек. Их выводы расположены на поверхности корпуса. Их можно монтировать непосредственно на поверхность печатной платы.

Это самый простой и доступный вариант в автоматизированных линиях, к тому же такой элемент значительно экономит место на плате.

Может использоваться как резистор отопителя. Если планируется ремонт какой-либо электротехники, например микроволновой печки, нужно учитывать, что заменить резистор можно только резистором.

• тонкопленочные;
• толстопленочные.

По отличию конструкции

1. Постоянные.
2. Переменные.
3. Нелинейные.

По назначению

1. Общего.
2. Специального.

Самый востребованный элемент для электротехники – это резистор. Он позволяет ограничивать ток, делить напряжение, создавать цепи обратной связи. Без использования резистора нельзя представить ни одну схему.

Если нужно найти способ чем заменить резистор, то лучше не искать аналоги, поскольку идеальной альтернативой будет лишь другой резистор.

Что такое резистор

Резистор (сопротивление) относится к группе пассивных элементов. С его помощью ток может лишь снижаться, он не способен усиливать сигнал.

Согласно закону Ома и Кирхгофа – протекающее через резистор напряжение может только падать, его величина равна величине протекающего тока, умноженного на величину сопротивления. Такой элемент можно встретить даже в лампочке для продления ее срока эксплуатации.

Основные виды

Резисторы бывают разными, разделены по различным критериям. По методу монтажа они бывают:

По конструкции резисторы бывают:

• постоянными – имеют два вывода, нет возможности изменять напряжения;
• переменными – работают по принципу перемещения бегунка трамблера по резисторному слою;
• нелинейные – сопротивление может меняться под действием температуры, светоизлучения, напряжения, двух величин.

Все резисторы имеют общее и специальное назначение. Если нужно найти, чем заменить резистор, лучше воспользоваться другим таким же элементом.

Специальные бывают следующих видов:

• высокоомные;
• высоковольтные;
• высокочастотные;
• прецизионные и сверхпрецизионные.

Принцип работы резистора

Резисторы устанавливают в электрические цепи, чтобы ограничить протекающий через них ток. Величину напряжения, которое должно упасть, можно рассчитать по закону Ома.

Падение напряжения – это количество Вольт, образующееся на выводах резистора во время протекания тока. Если на резисторе падает напряжение и в это время через него протекает ток, значит, он выделяет тепло, мощность которого можно определить по формуле P=UI или P=U 2 /R=I 2 R.

Во время протекания электрического тока электроны сталкиваются с неоднородной структурой, из-за чего происходит потеря их энергии, которая выделяется в виде тепла.

Количество выделяемого тепла является величиной, которая указывает на сложность протекания тока через резистор и зависит от удельного сопротивления вещества.

Основные характеристики

Чтобы правильно подобрать резистор, нужно изучить его характеристики, к которым относится:

• номинальное сопротивление;
• максимальная рассеиваемая мощность;
• допуск или класс точности.

Зачастую этой информации достаточно чтобы подобрать замену. Если забыть о допустимой мощности, резистор перегорит. Приобретать резисторы можно с большим запасом мощности на 20-30%, но никак не меньше.

Сфера применения резисторов

Чтобы понять, где используются резисторы, нужно рассмотреть несколько примеров.

1. Ограничитель тока, например, если нужно подключить светодиод. Необходимо вычитать номинальное рабочее напряжение светодиода из напряжения тока. Затем поделить на номинальный ток через светодиод. Так можно получить номинал ограничительного сопротивления.
2. Делитель напряжения, где выходное напряжение можно определить по формуле – U_вых=U_вх(R2/R1+R2).
3. Также резистор может использоваться для задания тока транзисторам. Работает по предыдущей схеме ограничителя.

Варианты соединения резисторов

Резисторы можно подключать в электрической цепи различными способами.

1. Последовательное. Подключение происходит поочередно, резистор к резистору. В результате получается неразрывная цепь, без каких-либо ответвлений. Ток в каждой точке цепи одинаковый, меняется лишь напряжение. При таком соединении общее сопротивление увеличивается.
2. Параллельное. Представляет собой соединение концов резисторов в одной точке A, B. Оно состоит из нескольких параллельно подключенных друг к другу резисторов. Электрический ток между точками распределяется на резисторы, а напряжение остается одинаковым. При таком соединении общее сопротивление снижается.
3. Смешанное. Представляет собой цепь, где резисторы подключены одновременно последовательно и параллельно. Все выше сказанное о соединениях подходит и для этого типа. Общее сопротивление рассчитывается по формуле R_общ=(R1*R2)/(R1+R2).

Такие соединения необходимы, когда во время работы не оказалось резистора с нужным номиналом. Если, например нужен номинал 100Ком:

• можно последовательно соединить 2 резистора по 50Ком;
• параллельно по 200Ком;
• смешано 2 по 70Ком и параллельно к ним 1 на 65Ком.

Найти способ, чем заменить резистор нельзя. Для замены этого элемента нет аналогов. Необходимо найти другой резистор или воспользоваться различными способами их соединения, чтобы получить желаемый результат.
