140Уд1Б характеристики. Микросхема 140УД1Б: характеристики, применение и оптимизация работы операционного усилителя

Каковы основные характеристики микросхемы 140УД1Б. Как оптимизировать работу этого операционного усилителя. Где применяется 140УД1Б в радиоэлектронной аппаратуре. На что обратить внимание при выборе и эксплуатации данной микросхемы.

Содержание

Общее описание и назначение микросхемы 140УД1Б

Микросхема 140УД1Б представляет собой интегральный операционный усилитель средней точности общего применения. Она выполнена по биполярной технологии и предназначена для использования в различной радиоэлектронной аппаратуре.

Основные характеристики 140УД1Б:

Напряжение питания: ±12,6 В ±10%
Ток потребления: не более 12 мА
Диапазон рабочих температур: от -60°C до +125°С
Минимальный срок сохраняемости: 25 лет
Тип корпуса: круглый металлостеклянный
Масса: не более 1,5 г

Микросхема 140УД1Б широко применяется в аналоговых устройствах обработки сигналов, усилителях, фильтрах, генераторах и другой радиоэлектронной аппаратуре, где требуется усиление и преобразование аналоговых сигналов.

Особенности конструкции и технические параметры

Конструктивно микросхема 140УД1Б выполнена в круглом металлостеклянном корпусе типа 301.12-1 с выводами для монтажа на печатную плату. Корпус герметичен, что обеспечивает надежную защиту кристалла от внешних воздействий.

Основные технические параметры микросхемы 140УД1Б:

Коэффициент усиления напряжения: не менее 50000
Входное напряжение смещения нуля: не более 5 мВ
Входной ток: не более 500 нА
Выходное напряжение: не менее ±10 В
Частота единичного усиления: не менее 1 МГц

Микросхема содержит 22 интегральных элемента на кристалле. Маркировка наносится на корпус в виде цифро-буквенного кода.

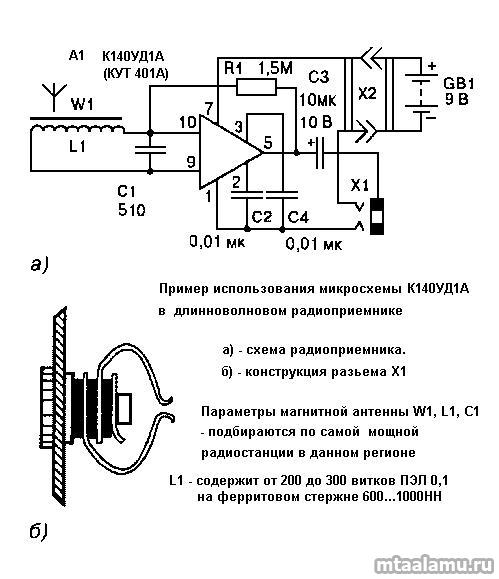

Области применения и функциональные возможности

Благодаря своим характеристикам, микросхема 140УД1Б находит широкое применение в различных областях радиоэлектроники:

Измерительная аппаратура

Системы автоматического управления
Аудиотехника
Источники питания
Преобразователи сигналов
Активные фильтры

Основные функциональные возможности микросхемы 140УД1Б:

Усиление аналоговых сигналов
Суммирование и вычитание сигналов
Интегрирование и дифференцирование
Преобразование импеданса
Сравнение сигналов

Универсальность и надежность делают 140УД1Б востребованной микросхемой для разработки различных аналоговых устройств.

Оптимизация режимов работы микросхемы 140УД1Б

Для достижения оптимальных характеристик при использовании микросхемы 140УД1Б необходимо учитывать следующие рекомендации:

Правильно выбирать напряжение питания. Оптимальное двуполярное питание ±12,6 В.
Использовать внешнюю частотную коррекцию для обеспечения устойчивости.
Минимизировать паразитные емкости в цепи обратной связи.
Обеспечивать хороший теплоотвод от корпуса микросхемы.
Применять экранирование для снижения наводок.

Правильный выбор режима работы позволяет реализовать максимальные возможности микросхемы 140УД1Б.

Сравнение с аналогами и особенности применения

По своим характеристикам микросхема 140УД1Б близка к зарубежному аналогу μA702. Основные отличия 140УД1Б:

Расширенный температурный диапазон
Повышенная надежность
Лучшая устойчивость к электромагнитным помехам
Меньший входной ток

При применении 140УД1Б следует учитывать некоторые особенности:

Требуется внешняя частотная коррекция
Необходима защита входов от статического электричества
Желательно использовать симметричное двуполярное питание
Рекомендуется применять меры по снижению шумов

Грамотный учет этих особенностей позволяет реализовать все преимущества микросхемы 140УД1Б в разрабатываемых устройствах.

Перспективы развития и модернизации микросхемы 140УД1Б

Несмотря на то, что микросхема 140УД1Б была разработана достаточно давно, она продолжает широко применяться благодаря своей надежности и отработанной технологии производства. Тем не менее, ведутся работы по ее дальнейшему совершенствованию:

Улучшение частотных характеристик
Снижение уровня шумов
Уменьшение потребляемой мощности
Расширение диапазона рабочих температур
Повышение радиационной стойкости

Эти усовершенствования позволят расширить области применения микросхемы 140УД1Б и продлить срок ее активного использования в современной радиоэлектронной аппаратуре.

Микросхема 140УД1Б ВК. Низкие цены. На складе в наличии.

Краткое техническое описание на

микросхема 140УД1Б ВК

140УД1Б ВК
Микросхема 140УД1Б ВК представляет собой операционный усилитель общего применения.
Произведены по биполярной технологии и предназначены для работы в радиоэлектронной аппаратуре специального назначения.
Выпускаются в круглом металлостеклянном корпусе с выводами для монтажа на печатную плату.

Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.
Корпус типа 3107.12-3.01, масса не более 1,5 г.
Функциональным аналогом является микросхема µA702.
Технические условия:
— АЕЯР.431130.171-01ТУ;
— АЕЯР.431130.171-01ТУ, П0.070.052.
Зарубежный аналог: µA702.
Основные технические и эксплуатационные характеристики:
— Диапазон напряжения питания: ±12,6 В ±10%;
— Ток потребления, не более: 12 мА;
— Диапазон рабочих температур: -60°C… +125°С.

— Минимальный срок сохраняемости: 25 лет.

Шифр кода маркировки микросхем:
140УД1А ВК – УД1А, 140УД1Б ВК — УД1Б в соответствии с АЕЯР.431130.171 ТУ;
ОСМ140УД1А ВК- ОСМУД1А, ОСМ140УД1Б ВК- ОСМУД1Б в соответствии с АЕЯР.431130.171 ТУ и ПО.070.052.
Гарантийные обязательства микросхемы 140УД1Б:
Изготовитель гарантирует соответствие микросхем всем требованиям АЕЯР.431130.171-01 ТУ в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению, установленных ТУ.

Гарантийный срок хранения 25 лет со дня изготовления.
Минимальная наработка микросхем:
— 100000 часов в режимах и условиях, допускаемых ТУ;
— 120000 часов в облегченном режиме.
Срок гарантии исчисляется с даты изготовления, нанесенной на микросхеме.
Минимальный срок сохраняемости микросхемы при ее хранении:
— в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, — 25 лет;
— в неотапливаемом хранилище — 16,5 лет;
— под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищенного объекта), или в комплекте ЗИП — 12,5 лет.

Если вас интересует более подробная техническая информация о микросхеме 140УД1Б ВК обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.

Гарантия

На всю продукцию распостраняется гарантия от 1 до 8 лет, в зависимости от типа устройства.

После подтверждения заказа товар достается со склада, перепроверяется и, при необходимости, калибруется в лаборатории, комплектуется ЗИПом и технической документацией, надежно упаковывается.

Упаковка микросхемы 140УД1Б ВК может состоять из заводской или транспортной коробки. По запросу поставляем в деревянных ящиках.

Для большей надежности также используем пенопласт, пупырчатый полиэтилен, гофрокартон, гидроизоляционную пленку. Для габаритных поставкок возможна транспортировка на паллетах.

Доставка микросхемы 140УД1Б ВК

По умолчанию доставка осуществляется транспортой компанией «Новая Почта».

Также для вашего удобства мы предоставляем на выбор другие варианты доставки: SAT, Gunsel, Автолюкс, Укрпошта. Возможна курерская доставка по указанному вами адресу транспортной компанией.

Укажите желаемый способ при общении с менеджером. Если по каким-либо причинам Вы не можете воспользоваться ни одним из предложенных способов, то мы попытаемся найти подходящий вариант.

Также вас может заинтересовать:

Дополнительная информация

Категории товара : микросхемы и микросборки, количество просмотров товара: 179. Рейтинг товара Микросхема 140УД1Б ВК: 4.86. Приведенные данные актуальны на: 4/20/2023. Подробную информацию о наличии и характеристиках товара уточняйте в отделе продаж.

Микросхема 140УД1Б. Низкие цены. На складе в наличии.

Краткое техническое описание на

микросхема 140УД1Б

140УД1Б
Микросхемы 140УД1Б представляют собой операционные усилители средней точности без частотной коррекции.
Произведены по биполярной технологии и предназначены для работы в радиоэлектронной аппаратуре общего назначения.
Выпускаются в круглом металлостеклянном корпусе с выводами для монтажа на печатную плату.
Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.
Содержат 22 интегральных элемента.
Корпус типа 301.12-1, масса не более 1,5 г.
Технические условия:
— бК0.347.004ТУ1/02;
— бК0.347.004ТУ1/02, П0.070.052.
Зарубежный аналог: µA702.
Основные технические и эксплуатационные характеристики:
— Диапазон напряжения питания: ±12,6 В ±10%;
— Ток потребления, не более: 12 мА;
— Диапазон рабочих температур: -60°C… +125°С.
— Минимальный срок сохраняемости: 25 лет.
Пример записи условного обозначения при заказе и в конструкторской документации:
— микросхема 140УД1Б, бК0.347.004ТУ1/02.
Гарантийные обязательства микросхемы 140УД1Б:
Изготовитель гарантирует соответствие микросхем всем требованиям бК0.347.004ТУ1/02 в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению, установленных ТУ.
Гарантийный срок хранения 25 лет со дня изготовления.
Минимальная наработка микросхем:
— 100000 часов в режимах и условиях, допускаемых ТУ;
— 120000 часов в облегченном режиме.
Срок гарантии исчисляется с даты изготовления, нанесенной на микросхеме.
Минимальный срок сохраняемости микросхемы при ее хранении:
— в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, — 25 лет;
— в неотапливаемом хранилище — 16,5 лет;
— под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищенного объекта), или в комплекте ЗИП — 12,5 лет.

Если вас интересует более подробная техническая информация о микросхеме 140УД1Б обращайтесь в отдел продаж. Наши менеджеры предоставлят вам квалифицированную техническую консультацию.

Гарантия

На всю продукцию распостраняется гарантия от 1 до 8 лет, в зависимости от типа устройства.

Упаковка микросхемы 140УД1Б может состоять из заводской или транспортной коробки. По запросу поставляем в деревянных ящиках.

Доставка микросхемы 140УД1Б

По умолчанию доставка осуществляется транспортой компанией «Новая Почта».
