LCD 1602 с I2C интерфейсом: обзор и характеристики

LCD 1602 с I2C интерфейсом представляет собой компактный модуль для отображения текстовой информации, совместимый с платформой Arduino. Данный модуль имеет ряд ключевых особенностей:

Размер экрана: 16 символов в 2 строки
Интерфейс подключения: I2C (TWI)
Напряжение питания: 5В
Регулировка контрастности
Управление подсветкой
Адрес I2C: 0x27 (может быть изменен)

Использование I2C интерфейса позволяет значительно упростить подключение дисплея к Arduino, сократив количество занимаемых выводов до минимума. Это особенно актуально при реализации сложных проектов с большим количеством периферийных устройств.

Преимущества подключения LCD 1602 к Arduino по I2C

Подключение LCD 1602 к Arduino по I2C протоколу имеет ряд существенных преимуществ по сравнению с параллельным подключением:

Экономия выводов Arduino. Для работы требуется всего 2 линии — SDA и SCL.
Упрощение монтажа. Меньше проводов — меньше вероятность ошибки при подключении.
Возможность подключения нескольких I2C устройств на одну шину.
Увеличение дальности подключения. I2C позволяет располагать устройства на расстоянии до нескольких метров.
Снижение энергопотребления за счет использования более низкого напряжения логических уровней.

Все эти факторы делают I2C интерфейс оптимальным выбором для подключения LCD дисплеев в проектах на базе Arduino.

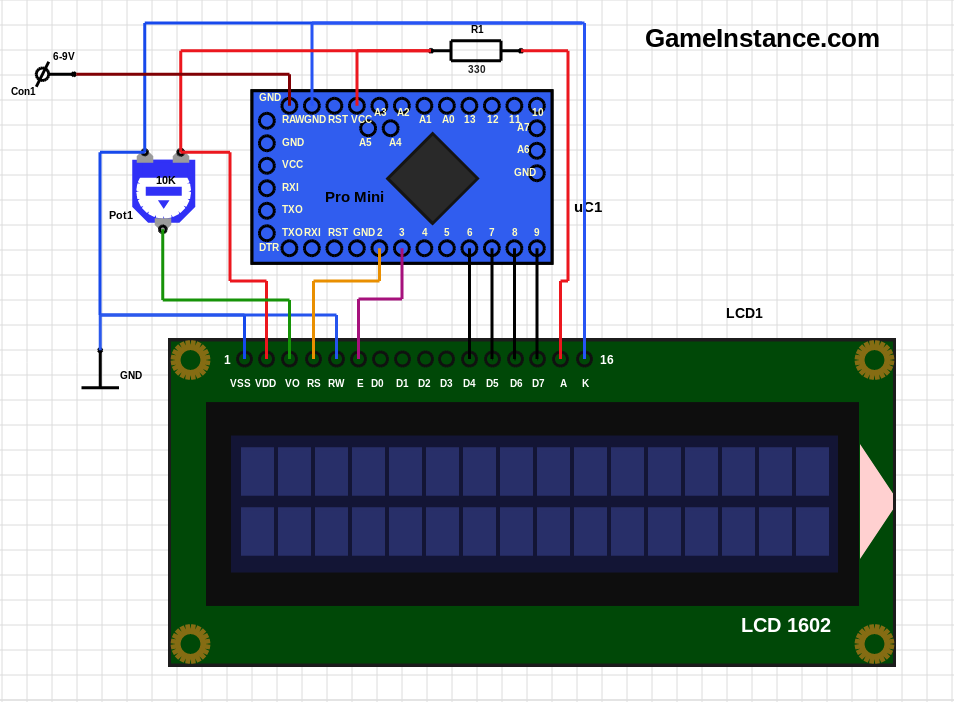

Схема подключения LCD 1602 к Arduino по I2C

Для подключения LCD 1602 с I2C интерфейсом к Arduino требуется всего 4 провода:

VCC — питание +5В
GND — земля
SDA — линия данных I2C
SCL — линия тактирования I2C

Подключение осуществляется следующим образом:

VCC модуля подключается к выводу 5V Arduino
GND модуля подключается к выводу GND Arduino
SDA модуля подключается к выводу A4 Arduino (для большинства плат)
SCL модуля подключается к выводу A5 Arduino (для большинства плат)

Важно отметить, что на некоторых платах Arduino выводы SDA и SCL могут иметь другое расположение. Перед подключением следует свериться с документацией на конкретную модель платы.

Программирование вывода информации на LCD 1602

Для работы с LCD 1602 по I2C интерфейсу потребуется установка дополнительной библиотеки LiquidCrystal_I2C. Эта библиотека значительно упрощает процесс вывода информации на дисплей.

Базовый код для инициализации и вывода текста на LCD 1602 выглядит следующим образом:

«`cpp #include #include LiquidCrystal_I2C lcd(0x27, 16, 2); void setup() { lcd.init(); lcd.backlight(); lcd.setCursor(0, 0); lcd.print(«Hello, World!»); } void loop() { // Основной код программы } «`

Этот код инициализирует дисплей, включает подсветку и выводит текст «Hello, World!» в первую строку. Для вывода дополнительной информации можно использовать методы setCursor() и print().

Применение LCD 1602 в проектах с Arduino

LCD 1602 с I2C интерфейсом находит широкое применение в различных проектах на базе Arduino. Рассмотрим несколько популярных вариантов использования:

Метеостанция

LCD 1602 отлично подходит для отображения данных о температуре, влажности и атмосферном давлении. В сочетании с соответствующими датчиками можно создать компактную домашнюю метеостанцию.

Система «Умный дом»

Дисплей может использоваться для вывода информации о состоянии различных устройств в системе «Умный дом»: температура в помещениях, статус освещения, показания датчиков и т.д.

Робототехника

В робототехнических проектах LCD 1602 может отображать текущие параметры работы робота: скорость движения, заряд батареи, показания датчиков.

Измерительные приборы

На базе Arduino и LCD 1602 можно создавать различные измерительные приборы: вольтметры, амперметры, измерители емкости и индуктивности.

Советы по оптимизации работы с LCD 1602

Для эффективного использования LCD 1602 в проектах с Arduino следует учитывать несколько важных моментов:

Регулировка контрастности. Для достижения оптимальной читаемости текста может потребоваться подстройка контрастности с помощью потенциометра на модуле.
Энергосбережение. Если не требуется постоянное отображение информации, рекомендуется отключать подсветку дисплея в периоды простоя.
Использование кастомных символов. Библиотека LiquidCrystal_I2C позволяет создавать и отображать пользовательские символы, что расширяет возможности визуализации.

Очистка дисплея. Перед выводом новой информации рекомендуется очищать дисплей во избежание наложения текста.
Обработка ошибок. Рекомендуется реализовать проверку наличия подключенного дисплея перед началом работы с ним.

Соблюдение этих рекомендаций поможет создать более надежный и эффективный проект с использованием LCD 1602.

Альтернативы LCD 1602: когда стоит выбрать другой дисплей

Несмотря на свою популярность, LCD 1602 не всегда является оптимальным выбором для всех проектов. Рассмотрим случаи, когда стоит обратить внимание на альтернативные варианты:

Необходимость отображения большого объема информации. В этом случае лучше использовать дисплеи с большим количеством строк, например, LCD 2004 (20 символов, 4 строки).
Требуется графический интерфейс. Для отображения графики и сложных интерфейсов подойдут графические OLED или TFT дисплеи.

Низкое энергопотребление. Для проектов с батарейным питанием лучше использовать E-Ink дисплеи, потребляющие энергию только при обновлении информации.
Недостаточная яркость. В условиях яркого освещения LCD 1602 может быть плохо читаем. В таких случаях лучше выбрать дисплеи с повышенной яркостью или контрастностью.

Выбор конкретного типа дисплея всегда зависит от специфики проекта и требований к отображаемой информации.
