18650 как проверить емкость. Как проверить емкость аккумулятора 18650: полное руководство

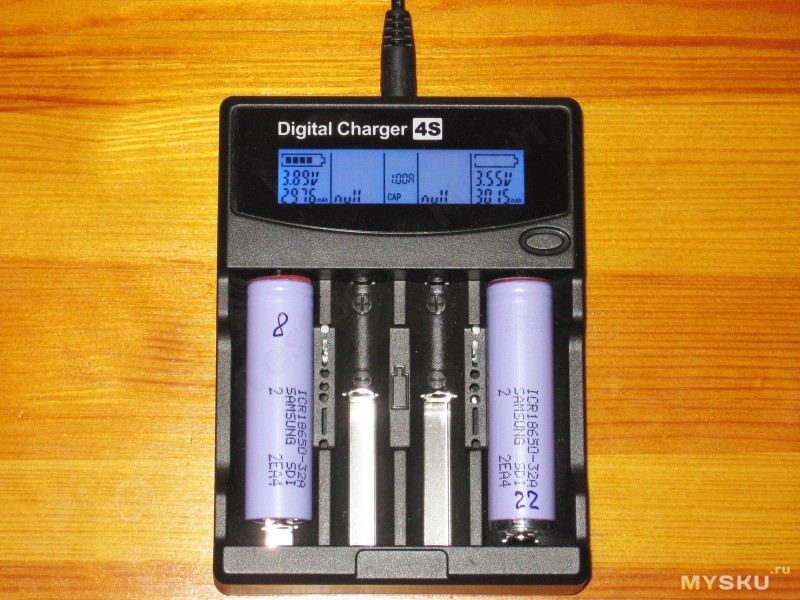

с замерами и графиками, и заряд в Xtar VC2, током 0,5А с замером емкости.

Результаты представляю «без купюр» как есть, надеюсь что данная информация поможет сделать кому-то правильный выбор.

Начну с парных аккумуляторов:
1. Кодовое имя — Ultrafire, маркированная емкость — 4200 мАч, актуальная цена $3.19 куплено на Aliexpress.

1. 2. Разряд — 508 мАч, заряд — 502 мАч, емкость (средняя) — 505 мАч

Графики: Ток, Напряжение, Емкость, Температура

Итог первого теста — средняя емкость 522 мАч, 12,5% от маркированной

2. Кодовое имя — ICR 18650, маркированная емкость — 5000 мАч, актуальная цена $2.80 куплено на GearBest

Вес:

Замеры:
2. 1. Разряд — 1112 мАч, заряд — 1069 мАч, емкость (средняя) — 1090 мАч

Графики: Ток, Напряжение, Емкость, Температура


2.2. Разряд — 1033 мАч, заряд — 1024 мАч, емкость (средняя) — 1028 мАч

Графики: Ток, Напряжение, Емкость, Температура

Переходим к замерам комплектов из 4х аккумуляторов

4. Кодовое имя — Panasonic NCR18650B, маркированная емкость — 3400 мАч, актуальная цена  $15.37 куплено на GearBest

Вес:

Замеры:
4.1. Разряд — 3318 мАч, заряд — 3366 мАч, емкость (средняя) — 3342 мАч

5. Кодовое имя — Samsung ICR18650 — 26FM, маркированная емкость — 2600 мАч, актуальная цена  $13.36 куплено на GearBest

Вес:

Замеры:
5. 1. Разряд — 2677 мАч, заряд — 2695 мАч, емкость (средняя) — 2686 мАч

Графики: Ток, Напряжение, Емкость, Температура

6. Кодовое имя — Sanyo UR18650FM, маркированная емкость — 2600 мАч, актуальная цена  $18.34 куплено на GearBest

Вес:

Замеры:
6.1. Разряд — 2580 мАч, заряд — 2556 мАч, емкость (средняя) — 2568 мАч

Графики: Ток, Напряжение, Емкость, Температура

6.2. Разряд — 2539 мАч, заряд — 2549 мАч, емкость (средняя) — 2544 мАч

Графики: Ток, Напряжение, Емкость, Температура

Графики: Ток, Напряжение, Емкость, Температура

Итог шестого теста — средняя емкость 2547 мАч, 98% от маркированной

7. Кодовое имя — Sanyo UR18650ZY, маркированная емкость — 2600 мАч, актуальная цена  $14.41 куплено на GearBest

Вес:

Замеры:
7.1. Разряд — 2606 мАч, заряд — 2605 мАч, емкость (средняя) — 2605 мАч

Графики: Ток, Напряжение, Емкость, Температура


7.2. Разряд — 2654 мАч, заряд — 2617 мАч, емкость (средняя) — 2635 мАч

Графики: Ток, Напряжение, Емкость, Температура


7.3. Разряд — 2629 мАч, заряд — 2594 мАч, емкость (средняя) — 2611 мАч

Графики: Ток, Напряжение, Емкость, Температура


7.4. Разряд — 2649 мАч, заряд — 2595 мАч, емкость (средняя) — 2622 мАч

Графики: Ток, Напряжение, Емкость, Температура


Итог седьмого теста — средняя емкость 2618 мАч, 101% от маркированной

Общий итог:

Ultrafire, 4200 мАч, 3. 19$ (2 шт) => 522 мАч (12,5 %). => 3,05 $/Ah
ICR 18650, 5000 мАч, 2.80$ (2 шт) => 1059 мАч (21,2 %). => 1.32 $/Ah
Soshine, 3100 мАч, 17,36$ (2 шт) => 3071 мАч (99 %) => 2,83 $/Ah
Panasonic NCR18650B, 3400 мАч, 15,37$ (4 шт) => 3369 мАч (99 %). => 1.14 $/Ah
Samsung ICR18650, 2600 мАч, 13,36$ (4 шт) => 2686 мАч (103 %). => 1.24 $/Ah
Sanyo UR18650FM, 2600 мАч, 18,34$ (4 шт) => 2547 мАч (98 %). => 1.80 $/Ah
Sanyo UR18650ZY, 2600 мАч, 14,41$ (4 шт) => 2618 мАч (101%). => 1.37 $/Ah

Расчет цены произведен на дату написания статьи, я выделил самые дешевые с точки зрения $/Ah

Распродажу сделали аккумов на Гербесте — http://www.gearbest.com/promotion-batteries-collection-special-271.html  — NCR18650B по 2.99 штука

Новости

Публикации

Основные тезисы В Великобритании наблюдается самый низкий за год уровень интереса к криптовалютам, по сравнению с прошлым годом он снизился на 82% С другой. ..

Компания ID-Cooling нашла свое «золотое сечение» при производстве башенных кулеров в модели ID-Cooling SE-207. В моделях ID-Cooling SE-207-XT  например BLACK и ADVANCED для охлаждения радиатора…

Железо под открытым небом довольно быстро покрывается слоем ржавчины, а потому мало кто мог бы предположить, что железный столб способен отлично сохраниться спустя 1600 лет после его изготовления….

Сегодня поговорим о новом устройстве компании SMSL. Это весьма интересная коробочка, нафаршированная современными технологиями. Получается, что в довольно компактном металлическом корпусе…

В поисках лучших удобных беспроводных наушников, набрел на HONOR Choice X3 Lite, продолжающие линейку производителя. В этот раз, это наушники с приставкой Lite, отличающиеся от старшей модели Х3…

SSD планка памяти даёт сумасшедшие скорости не только внутри ноутбука, но и снаружи, если поставить её в NVMe кейс.  Такой внешний накопитель будет относительно компактным и исключительно быстрым. …

Как проверить емкость аккумулятора 18650 мультиметром на работоспособность

Автор Акум Эксперт На чтение 6 мин Просмотров 5.8к. Опубликовано 18.06.2020 Обновлено 13.03.2022

Литиевые батареи серии 18650 применяют для питания электроинструмента и различных бытовых приборов. Со временем длительность работы приборов уменьшается, что свидетельствует о снижении ёмкости источника питания. Появляется желание узнать фактическое значение. Рассмотрим, как проверить ёмкость аккумулятора 18650 мультиметром в домашних условиях.

Содержание

1. Общие сведения
2. Инструкция по проверке работоспособности и измерению ёмкости
3. Как измерить напряжение и ток
4. Мультиметром и самодельной схемой
5. USB-тестером
6. С помощью imax
7. Как измерить внутреннее сопротивление

Общие сведения

Аккумулятор 18650 является литиевым. Тип гальванической пары может быть кобальтовым, марганцевым, железно-фосфатным и др. Номинальное напряжение составляет 3,7 В. измеряется в ампер-часах или миллиампер-часах. Зависит от его размеров, может быть от 1200 до 3600 мА·ч, а возможно, и больше. Отдельные элементы могут набираться в батарейные блоки, соединяемые параллельно для её увеличения и последовательно для увеличения напряжения питания приборов.

Инструкция по проверке работоспособности и измерению ёмкости

Как проверить аккумулятор 18650 на работоспособность? Лучше всего проверять на приборе, для которого он предназначен. Батарея Затем вставляется в прибор — запускается рабочий цикл. Если длительность работы прибора не вызывает нареканий, то батарея исправна.

Чтобы определить ёмкость аккумулятора, нужно измерить два параметра: силу тока и время работы от состояния 100%-го заряда до полного разряда. Под полными зарядом и разрядом следует понимать максимально допустимые величины верхнего и нижнего порога напряжения элемента питания, устанавливаемые производителем. Верхняя величина полностью заряженного элемента не должна превышать 4,2 В, нижнее значение не должно опуститься менее 3,0 В. Поэтому нужно постоянно следить за этими значениями при проведении разряда для проверки на ёмкость аккумуляторной батареи.

Литийионный аккумулятор очень чувствителен к превышению пороговых значений напряжения, перезаряд или без возможности восстановления.

Для более точного измерения ёмкости ток разряда не должен превышать 10 % от предполагаемой ёмкости элемента. Можно включить в работу какой-либо двигатель или инструмент на холостом ходу. Предварительно измеряется фактический ток разряда мультиметром. Далее прибор переключается на измерение напряжения для его контроля. Засекается время начала разряда. По достижении нижнего предела в 3,0 В прибор выключается, и производятся вычисления.

Сначала вычисляется средний ток. Начальный известен за счёт измерения, но нужно определить конечный. Поскольку сопротивление нагрузки можно считать постоянным, то конечное значение силы тока уменьшится во столько раз, во сколько снизится напряжение. С 4,2 до 3,0 В снижение составляет 1,4 раза. Следовательно, начальное значение, к примеру, 1 А, снизится до 0,72 А. А его среднее значение составит 0,86 А. Теперь вычисляется ёмкость аккумулятора, для чего среднее значение тока умножается на время разряда, например, 3 часа. В таком случае получим значение 2,58 А·ч, или 2580 мА·ч.

Это очень упрощённый расчёт, поскольку не принимается во внимание, что напряжение и, значит, сила тока снижаются не в прямой зависимости, пропорционально времени. А кроме того, индуктивная нагрузка прибора, в котором используется вращающееся магнитное поле, также меняется не прямо пропорционально. Но такой расчёт даёт невысокую погрешность. Для более точного расчёта необходимо производить замер с периодичностью в 20–30 минут. И вычислять среднее значение и отданную ёмкость за каждый промежуток времени. Теперь полученные результаты в каждый промежуток времени сложить вместе. Такой расчёт имеет более высокую точность.

Как измерить напряжение и ток

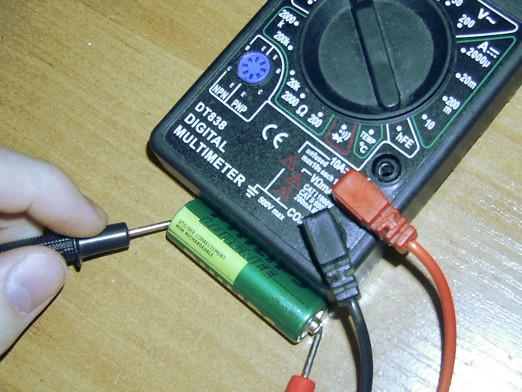

Напряжение измеряется мультиметром в режиме вольтметра на контактах элемента. Сила тока измеряется путём включения мультиметра в режиме амперметра в цепь питания от АКБ к нагрузке одного из проводов питания.

Для удобства проведения измерений к контактам батареи можно временно присоединить провода. А для постоянного контроля значений следует использовать два мультиметра. В этом случае точность измерения значительно возрастёт.

Мультиметром и самодельной схемой

При использовании мультиметра измеряются напряжение и сила тока в процессе разряда АКБ. Поскольку одним мультиметром выполнять оба измерения одновременно невозможно, то постоянный контроль осуществляют за напряжением, а силу тока разряда мерят периодически. Для чего схему подключения меняют, переключая мультиметр в режим амперметра.

Но лучше собрать простую схему с использованием линейного стабилизатора LM7805 и второго источника электрической энергии, например батарейки “Крона”. В этом случае ток разряда будет иметь постоянную величину, не зависящую от падения напряжения на испытываемом аккумуляторе. Остаётся только измерить время разряда и умножить на величину тока разряда.

USB-тестером

Существует огромное количество USB-тестеров — измерителей ёмкости аккумуляторов различного типа, включая 18650. Устройство легко присоединяется к любому источнику питания и имеет свою нагрузку, либо также может присоединяться к другой нагрузке. Тестер одновременно измеряет напряжение, силу тока и время разряда. Некоторые способны отключаться при достижении критических значений нижнего уровня напряжения, которое можно задавать самостоятельно.

С помощью imax

Imax b6 — это уже интеллектуальное устройство, которое предназначено для заряда и разряда различных аккумуляторных батарей, включая литиевые, кадмиевые, никелевые, все типы свинцовых. Может проводить тренировочные циклы и попутно измерять ёмкость элементов питания.

Как измерить внутреннее сопротивление

По величине внутреннего сопротивления можно судить о степени износа и старения элемента питания. Чем выше сопротивление в сравнении с первоначальным, тем меньшая площадь поверхности пластин аккумулятора участвует в процессе заряда-разряда. Внутреннее сопротивление любого источника питания (Re или R0) — величина непостоянная. Она зависит от нагрузки и силы протекающего электрического тока, а также от ёмкости батареи. Различные измерительные приборы могут показывать разное внутреннее сопротивление одного и того же элемента, поскольку могут применяться импульсные сигналы различной частоты.

Для определения можно воспользоваться китайским измерителем внутреннего сопротивления Yr1035+. У новых 18650 величина Re, определяемая этим прибором, находится в пределах 18–20 миллиом.

При отсутствии измерительного прибора можно воспользоваться расчётным методом. При подключении нагрузки к аккумуляторной батарее величина напряжения несколько снижается и величина тока несколько меньше, чем должна была быть, если рассчитать её по закону Ома. Эти отклонения как раз вызваны внутренним сопротивлением аккумулятора. Если разницу в напряжении на холостом ходу и под нагрузкой разделить на силу фактической величины тока, то получим величину внутреннего сопротивления.

Re = (V без нагрузки — V под нагрузкой) / I фактический в цепи нагрузки.

Для проверки можно воспользоваться формулой: (R нагрузки + Re) * I фактический в цепи нагрузки = V без нагрузки

При разных нагрузках будет получаться разная величина Re. Поэтому для сравнения характеристик аккумулятора через некоторое время, следует пользоваться одинаковой нагрузкой. Тогда сравнение будет корректным.

Сейчас читают:

Как тестировать и классифицировать литий-ионные аккумуляторы 18650

Если вы хотите узнать, как тестировать аккумуляторы 18650, вы попали по адресу. Тестирование ячеек — один из самых важных шагов в подготовке утилизированных ячеек 18650 к повторному использованию.

Краткий обзор процесса сортировки и оценки

Если вам нужен краткий обзор того, как выглядит процесс, эти 7 шагов о том, как тестировать и оценивать ячейки. Если вам нужен более подробный обзор того, как выглядит каждый шаг, посетите конец статьи.

Шаг 1: Утилизация — Аккумуляторная батарея вынимается из оригинального корпуса, а элементы удаляются из аккумуляторной батареи.

Этап 2: Визуальный осмотр. Ячейки осматриваются, чтобы убедиться, что они не повреждены физически и не имеют признаков утечек. Любые клетки с признаками повреждения отбрасываются.

ПРИМЕЧАНИЕ: Любые элементы, выбрасываемые в ходе этого процесса, должны быть отправлены на повторную переработку. Никогда не выбрасывайте элементы литиевой батареи в мусорное ведро.

Шаг 3: Очистка — Клей, бумага и лента, которые использовались для скрепления аккумуляторной батареи, удалены с элементов.

Этап 4: Зарядка. Аккумуляторы полностью заряжаются, при этом контролируется их температура. Любые элементы, которые нагреваются во время зарядки или не держат заряд, должны быть утилизированы.

Шаг 5: Тест на саморазряд . Напряжение каждого элемента проверяется после того, как они хранились в течение одной недели, чтобы убедиться, что напряжение не упало ниже определенного порога. Если через одну неделю обнаружено падение напряжения выше 0,1 В, элемент следует выбросить.

Шаг 6: Проверка емкости. Элементы должны быть проверены на емкость и промаркированы, чтобы гарантировать, что они могут хранить правильное количество энергии. Любая ячейка, емкость которой ниже 90% от первоначальной емкости производителя, должна быть утилизирована. Некоторые люди идут ниже, в зависимости от ваших потребностей.

Этап 7: ИК-тестирование. Ячейки тестируются на ИК-излучение и сортируются на основе отклонений элементов от спецификаций производителя. Любые ячейки, которые слишком далеко выходят за пределы спецификации производителя, должны быть отброшены.

ячейки sanyo

Подробные шаги по восстановлению ячеек 18650

Процесс восстановления ячеек 18650 может быть довольно сложным. Есть несколько ключевых факторов, которые следует учитывать, и процессов, которые необходимо понимать, чтобы правильно утилизировать, тестировать и сортировать ячейки 18650.

Важно убедиться, что элементы, которые вы утилизируете, не имеют утечек и не нагреваются во время зарядки или разрядки. Кроме того, важно проверить каждую ячейку на емкость и сгруппировать их на основе этих показателей.

Итак, вот подробное объяснение того, как мы утилизируем, тестируем и сортируем элементы перед их отправкой нашим клиентам:

Утилизация

При массовом производстве литий-ионных аккумуляторов используется значительное количество клеев и постоянных креплений. . Иногда это может затруднить спасение клеток.

Вот почему наш первый шаг — извлечь аккумуляторные блоки из любого устройства или корпуса, в котором они были установлены. После этого мы разбираем аккумуляторные блоки и разделяем элементы.

разбивка упаковки

Где я могу найти батареи 18650?

Повсюду. Наш современный мир буквально питается ими. Вы можете найти элементы 18650 в таких вещах, как выброшенные аккумуляторы для скутеров, аккумуляторные блоки для модемов и старые аккумуляторные блоки для ноутбуков.

Как разобрать аккумулятор?

Первым шагом является снятие внешнего корпуса аккумуляторной батареи. После этого вам, возможно, придется поддеть или иным образом отделить аккумулятор от корпуса. Затем никелевую полоску нужно аккуратно снять с ячеек.

Как только это будет сделано, вы, как правило, можете отделить любой клей или горячий клей, который используется для скрепления ячеек. После того, как вы освободили клетки, последний шаг — очистить их от остатков мусора.

После этого следующим шагом является осмотр ячейки на наличие видимых признаков повреждения. Небольшая царапина на обертке ячейки не является серьезной причиной для беспокойства, но если ячейка вздулась, протекает или обесцвечивается, ее выбрасывают. Если ячейка протекла, она может иметь несколько сладковатый запах.

визуальный осмотр

Почему плохие клетки 18650 сладко пахнут?

Любая дыра в камере — это очень плохо. Отверстия могут появиться как от физического воздействия, так и от внутренних повреждений. По какой-то причине электролит, который используется для разделения отрицательной и положительной стороны литий-ионных аккумуляторов. Итак, если вы чувствуете странный, слегка сладковатый запах, в элементе есть утечка электролита, и его следует правильно утилизировать.

Почему вздувшийся элемент батареи так опасен?

Литий-ионный элемент может вздуться из-за перезарядки, чрезмерной разрядки или другого внутреннего повреждения. Вздувшийся аккумуляторный элемент опасен, потому что вздутие является результатом тепла и газа, скопившихся внутри элемента. Если в ячейке накапливается достаточно тепла и газа, она вырвется наружу с пламенем или даже может взорваться.

Очистка

Как упоминалось ранее, ионно-литиевые аккумуляторные батареи обычно собираются в виде постоянной, необслуживаемой конструкции. Прежде чем мы начнем электрические испытания любых ячеек 18650, сделайте все возможное, чтобы удалить весь никель, клей и изоленту с каждой ячейки.

Если вы обнаружите, что клейкую ленту, горячий клей и другие клеи, используемые для скрепления элементов, слишком трудно удалить, попробуйте использовать тепловую пушку. Насколько хорошо работает любой клей, зависит от его температуры. Таким образом, применения небольшого тепла обычно достаточно, чтобы ослабить связь.

Тепло вредно для аккумуляторов, поэтому следите за тем, чтобы аккумуляторы не нагревались слишком долго. Для разрыхления клея и клея не требуется много тепла поверхности.

При снятии никелевой полоски с ячеек 18650 лучше всего взять никель за край и медленно скатывать никелевую полоску с ячеек. Прокатывание требует наименьшего усилия для удаления приваренного никеля, но при этом следите за тем, чтобы не закорачивать ячейку!

Зарядка

После того, как мы получим чистые, визуально проверенные элементы, следующим шагом будет проверка заряда элементов 18650. Во время зарядки ячейки контролируются на предмет накопления тепла. Если какие-либо элементы демонстрируют необычно теплые характеристики зарядки, они выбрасываются.

Как понять, что 18650 перегревается?

На рынке есть несколько устройств, которые могут точно контролировать элементы 18650 во время их зарядки и/или разрядки. Хотя эти устройства полезны, они могут быть несколько дорогими. Другой вариант — использовать инфракрасный термометр вместе со стандартным зарядным устройством.

Однако вы будете удивлены, узнав, как много информации о температурных характеристиках клетки можно получить с помощью чего-то такого простого, как ладонь. Итак, когда вы заряжаете аккумулятор, следите за его тепловыделением ладонью. Если элемент батареи нагревается при очень малых токах заряда, то, скорее всего, элемент имеет внутреннюю проблему.

Почему клетки 18650 плохо нагреваются?

Если вы не подвергаете их колоссальным зарядным или разрядным нагрузкам, вы не должны ощущать слишком сильное тепло от аккумуляторных элементов.

Если да, это означает, что у элемента либо чрезвычайно высокое значение ISR (внутреннее последовательное сопротивление), либо имеется некоторый внутренний разряд. Внутренний разряд — это когда положительный и отрицательный электроды физически соприкасаются внутри элемента.

Если ионно-литиевый элемент изношен или поврежден, он будет иметь некоторую степень саморазряда. Саморазряд происходит потому, что положительный и отрицательный электроды в очень небольшой степени физически соприкасаются внутри элемента. Как и следовало ожидать, это плохо.

Вот почему, когда мы тестируем элементы 18650, мы оставляем их на целую неделю после полной зарядки. Если за это время напряжение какой-либо ячейки упадет более чем на 0,1 В, ячейки следует выбросить.

Почему неисправные батареи со временем теряют напряжение?

Внутренний разряд. Когда ячейка изнашивается, электроды буквально очень медленно прирастают друг к другу. Хотя внутри клетки есть механизм, предотвращающий их соприкосновение, в конечном итоге это произойдет. Когда это происходит, клетка сначала медленно разряжается сама в себя, но со временем все больше и больше.

точечная сварка

Делайте добро 18650 Элементы также испытывают падение напряжения?

Да, но в очень небольшой степени. Есть несколько факторов, влияющих на падение напряжения батареи с течением времени. Все клетки проявляют некоторую форму саморазряда, но для здоровых клеток это явление происходит довольно медленно. Ожидайте, что напряжение хорошей ячейки будет падать где-то между 0,5% до 2% в месяц.

Тестирование емкости

Как видите, причин для отказа от ячеек много. Ячейки, которые дошли до этого момента, затем помещаются на тестер емкости, чтобы определить, какой фактической емкостью обладает ячейка. Если какие-либо из них читаются аномально низко, как вы уже догадались, вы должны отказаться от этих ячеек..

Почему важно тестирование емкости?

Проверка емкости важна из-за того, как работают системы управления батареями. Если вы не сопоставите объем емкости в каждой группе ячеек, одна будет полностью заряжена или будет исчерпана раньше, чем все остальные. Чтобы обеспечить безопасность, BMS отключит аккумулятор, если какая-либо отдельная группа ячеек достигнет порога чрезмерной разрядки или перезарядки.

Мы разработали наш Packer Tool, чтобы сделать эту часть сборки ионно-литиевого аккумулятора намного проще. После того, как вы введете все свои емкости ячеек в инструмент, он подскажет вам наиболее оптимальный способ упаковки ячеек вместе. Это помогает обеспечить максимальное время работы и срок службы аккумулятора.

Тестирование ISR

При обучении тестированию элементов 18650 IR (внутреннее последовательное сопротивление) является одной из его наиболее важных характеристик. Чем ниже сопротивление, тем меньшее падение напряжения будет испытывать ячейка под нагрузкой. Это приводит к меньшему накоплению тепла, что обеспечивает более длительный срок службы элемента и, следовательно, более длительный срок службы аккумуляторной батареи.

По этим причинам каждая оставшаяся ячейка тестируется на ISR, и ее показатели сравниваются со спецификациями производителя. Если какая-либо ячейка слишком сильно отличается от заявленной производителем, эту ячейку следует выбросить.

vПочему важно, чтобы все ячейки имели одинаковую ISR?

ISR ячейки определяет, насколько сильно она будет нагреваться и какое падение напряжения она демонстрирует при заданной нагрузке. Таким образом, если в одной из ваших P-групп есть ячейка с гораздо более высоким IR, чем у других ячеек, падение напряжения в ней будет больше, чем в других ячейках.

Это заставляет энергию перетекать из хороших клеток в плохие, что только усугубляет проблему. И помните, с повышением температуры клетки увеличивается и ее сопротивление. Это создает потенциально опасную петлю положительной обратной связи, из-за которой ваш аккумулятор выйдет из строя намного раньше, чем в противном случае.

Кроме того, если в группе P есть ячейка с очень высоким IR, это приведет к тому, что BMS отключит аккумулятор задолго до того, как другие группы P будут полностью разряжены.

Заключение

Когда дело доходит до работы с элементами 18650, крайне важно изучить процесс осмотра элементов на наличие визуальных повреждений, проверки элементов на падение напряжения и выполнения надлежащего теста заряда и разряда для каждого элемента.

Помните, что если ионно-литиевый аккумулятор состоит из несовместимых элементов с различной емкостью и внутренним сопротивлением, конечный результат может быть неудовлетворительным или даже опасным.

Мы надеемся, что эта статья помогла вам научиться самостоятельно тестировать ячейки 18650.

Как я обрабатываю и тестирую свои элементы 18650

Старые аккумуляторы для ноутбуков являются отличным источником литий-ионных аккумуляторов, если вы знаете, как правильно их тестировать, чтобы убедиться, что они безопасны в использовании.

В типичном аккумуляторе ноутбука имеется 6 литий-ионных элементов 18650. Ячейка 18650 — это просто цилиндрическая ячейка диаметром 18 мм и высотой 65 мм (примерно). Если батарея ноутбука больше не работает, обычно умерла только 1 группа элементов, а остальные 4 все еще в порядке, но вам нужно надежно протестировать их все, чтобы убедиться, что они работают.

Все мои элементы тестируются с помощью моей испытательной станции 18650, показанной здесь.

Извлечение элементов

Чтобы извлечь элементы из аккумулятора ноутбука, все, что вам нужно сделать, это сломать пластиковый корпус. Здесь работают разные методы. Обязательно наденьте перчатки и защитные очки — части пластикового корпуса могут отлететь, и они довольно острые. Никелевые язычки, соединяющие ячейки, очень острые и могут очень легко порезаться, в чем я убедился слишком много раз.

1 — Если вы можете скрутить пластиковый корпус и разорвать его, то это лучший способ сделать это. Это работает не со всеми батареями, и я обычно могу сделать это только с 3-элементными батареями Dell.

2 – Возьмите прочные кусачки и/или плоскогубцы и попробуйте сломать углы или разрезать по шву.

3 — Удары пакетом об землю — довольно хороший способ вытащить клетки. Вы можете повредить некоторые клетки, но это один из самых быстрых способов удаления клеток.

Как только ячейки будут освобождены от пластиковой оболочки, вы можете приступить к разделению их на отдельные ячейки. Обычно они свариваются точечной сваркой в ​​конфигурации 3S2P (для пакета из 6 ячеек). Отрежьте все провода, идущие к печатной плате, по одному, чтобы избежать короткого замыкания. Лучший способ снять приваренные точечной сваркой никелевые лепестки с ячеек — открутить их. Возьмите его плоскогубцами или кусачками и как бы сверните. Будьте осторожны, чтобы не сделать короткое замыкание металлическими инструментами — весь корпус аккумулятора является отрицательной клеммой, поэтому, если термоусадка вокруг него повреждена, может быть легче создать короткое замыкание.

Начальная проверка напряжения

Первое, что я делаю, когда все ячейки освобождены, это быстро проверяю напряжение. Если элементы более 2В, то их можно сразу зарядить в зарядных устройствах TP4056, или тестеров Liitokala Lii-500. Если на ячейках меньше 2 В, я помечаю их буквой «V», а затем заряжаю зарядными устройствами TP4056.

Тест на саморазряд

Когда элементы полностью заряжены, я оставляю их на 24 часа, затем снова измеряю напряжение. Если какие-то клетки разрядятся, просто сидя там, они будут отсеяны здесь. Некоторые люди рекомендуют неделю, другие — до месяца, прежде чем снова тестировать их, но для меня 24 часа — это довольно хороший срок. Если какая-либо из ячеек в этот момент находится под напряжением 4 В, то они считаются саморазряжающимися и выбрасываются.

Тест емкости

Любые ячейки, прошедшие первые два теста, теперь проверяются на емкость в тестере Liitokala Lii-500. OPUS BTC3100 — еще один распространенный тестер, но он дороже, чем Liitokala Lii-500, с той же функциональностью. Они заряжаются, затем разряжаются при измерении емкости и, наконец, снова заряжаются. Я пишу емкость на ячейках, а затем сортирую их по емкости. Менее 1000 мАч отбрасываются, а остальные делятся на 1000-1600 мАч, 1600-1800 мАч, 1800-2000 мАч, 2000-2200 мАч и 2200 мАч+. Я бы рекомендовал использовать только аккумуляторы емкостью более 1800 мАч в окончательных проектах и ​​использовать выброшенные аккумуляторы в качестве практики для пайки.

Иногда ИК-тест

Последнее, что нужно для определения работоспособности ячейки, — это внутреннее сопротивление. Liitokala Lii-500 проверяет внутреннее сопротивление батареи каждый раз, когда вы ее вставляете, но иногда я провожу еще один тест с помощью самодельного ИК-тестера Arduino. Этот тест на самом деле не так важен, если вы используете ячейки в приложениях с низким энергопотреблением (<1 А на элемент), но в приложениях с более высоким энергопотреблением (потребление 1 А+ на элемент) он более важен. Чем выше внутреннее сопротивление ваших элементов, тем больше они будут нагреваться при зарядке или разрядке. Крайние случаи можно обнаружить, просто контролируя температуру во время процессов заряда и разряда.

На протяжении всех этих тестов (особенно зарядка и разрядка) я контролирую температуру элементов. Если температура каких-либо ячеек превышает 40 градусов по Цельсию, они помечаются буквой «Н» как нагреватели и возвращаются на переработку компьютеров. Красные клетки Sanyo имеют высокую склонность к нагреву.

Я восстановил более 2000 клеток, следуя этим рекомендациям, и довольно успешно определил, какие из них хорошие. Однако одно предостережение: любые элементы, которые не производятся известными производителями — Samsung, LG, Panasonic, Sanyo — с большей вероятностью выйдут из строя, даже если они пройдут хорошие испытания. Из всех элементов, которые я использовал, только несколько подделок китайских брендов — SZN, CJ — вышли из строя.

Взгляните на мою станцию ​​тестирования аккумуляторов.

Этот метод ни в коем случае не является лучшим, наиболее полным и точным способом тестирования литий-ионных аккумуляторов 18650, но это только моя точка зрения.

Если вы хотите увидеть больше ресурсов или других подобных способов тестирования клеток, перейдите по этим ссылкам:

https://secondlifestorage.com/t-How-to-recover-18650-Cells-safely-and-reliably

Проект: Мика Блэк

Автор: Мика Блэк

Как проверить аккумулятор 18650 с помощью мультиметра

Аккумулятор 18650 относится к ионно-литиевым перезаряжаемым аккумуляторам и иногда может называться элементом 18650. Обычно это отличный выбор аккумулятора для небольших устройств, его номинальное напряжение составляет 3,7 В, а его номинальная сила тока колеблется от 1800 мАч до 3500 мАч.

Что можно использовать для проверки состояния аккумулятора 18650? С помощью мультиметра можно проверить, находится ли ячейка 18650 в рабочем состоянии, при соблюдении правильной процедуры. В качестве перезаряжаемой батареи он может вам пригодиться, и для полной зарядки требуется максимум четыре часа.

Схема предотвращает перегрев или перезаряд батареи и даже быструю разрядку. Это делает защищенные наушники отличным выбором, а не дешевыми незащищенными. Вы можете проверить состояние пары имеющихся у вас ячеек 18650.

Хотя это можно сделать несколькими способами, в этой статье основное внимание уделяется мультиметру как инструменту, который вы можете использовать. Следующие иллюстрации объясняют, как это сделать.

Какой инструмент вам нужен?

При тестировании перезаряжаемой батареи 18650 вам потребуется ряд инструментов в зависимости от типа теста, который вы хотите провести. Может пригодиться мультиметр, также понадобится рекомендуемое зарядное устройство для аккумулятора и сама ячейка 18650. Конечно, вам также понадобится секундомер.

Способы проверки аккумуляторов 18650 с помощью мультиметра

Мультиметр можно использовать для проверки работоспособности аккумулятора 18650. Несмотря на то, что мультиметр покажет миллиампер-часы батареи, вы можете использовать его, чтобы проверить, работает ли батарея.

Номинал в мА·ч измеряется с помощью мультиметра, в качестве нагрузки можно использовать резистор. Вам также понадобится секундомер, чтобы показать прошедшую продолжительность. Процедура описана ниже:

1. Сначала вы начнете с проверки батареи мультиметра, детка, установив ручку мультиметра на уровень проверки батареи. Вам придется заменить изношенный, прежде чем продолжить процесс.
2. Поместите батарею 18650 в держатель.
3. Наденьте зажимы типа «крокодил» на наконечники зондов измерителя.
4. Вам придется выбрать резистор, соответствующий напряжению батареи.
5. Сброс секундомера под рукой.
6. Подсоедините положительный вывод ячейки 18650 к одному из выводов резистора.
7. Переключите ручку управления мультиметра на индикацию постоянного тока.
8. Закрепите положительный щуп измерителя на неподключенном проводе резистора, он красный. Нажмите черный, который является отрицательным щупом, на отрицательную клемму аккумулятора. Убедитесь, что счетчик показывает положительное показание.
9. Включите секундомер.
10. Проверяйте текущие показания с интервалом в один час. Когда ток упадет на 30%, остановите часы.
11. Рассчитайте емкость батареи в мА·ч, умножив количество часов, записанных на секундомере, на начальное значение тока на счетчике.

При работе с мультиметром нужно следить за тем, чтобы не записывать неправильные результаты. Во-первых, вам придется почувствовать вес каждой батареи. Обычный аккумулятор 18650 весит не менее примерно 40 грамм.

Мультиметр должен быть настроен на высокий интервал тока, скажем, больше, чем указанная отметка во введении. Коррозию на аккумуляторе необходимо очистить с помощью соответствующего материала. Затем вы можете удерживать как отрицательный, так и положительный щуп на месте.

Хорошая ячейка 18650 должна показывать значительный уровень тока. Однако, если они были значительно истощены, они будут показывать более низкий уровень, чем этот. Мертвый будет в диапазоне от 1 до 3А. Однако, если в ячейке указан уровень ниже 1А, вам придется избавиться от нее, как только сможете.

Использование мультиметра в некотором роде забавный способ узнать, как делать новые вещи. Когда вы узнаете, что вы также можете сэкономить вместо покупки новых ячеек, вместо этого вы можете просто использовать старые ячейки, которые вы утилизировали и которые все еще могут работать на устройствах с низкими требованиями.

Вот отличное видео на YouTube, которое я нашел для вас ниже:

Как вы используете мультиметр для проверки батареи 18650?

Еще один способ проверки аккумуляторной батареи 18650 с помощью мультиметра — проверить, принимает ли она полную зарядку. Это делается для того, чтобы увидеть, действительно ли батарея заряжена полностью, когда вы кладете ее для зарядки, поврежденные батареи не будут заряжаться полностью.

1. Для начала вам необходимо поместить аккумулятор в соответствующее зарядное устройство и дать ему зарядиться в течение рекомендуемого периода времени.
2. Включите мультиметр и настройте его на измерение постоянного тока.
3. Установите шкалу для измерения максимального напряжения, которое может обеспечить аккумулятор.
4. Прикоснитесь металлическим наконечником провода щупа измерителя к отрицательной клемме аккумулятора, а красным щупом – к другой клемме.

При этом следите за показаниями напряжения на мультиметре, если оно меньше, чем должно быть при полностью заряженной батарее, возможно, батарея повреждена.

Статья по теме: Как зарядить аккумулятор 18650

На что следует обратить внимание при тестировании аккумулятора 18650?

При проверке элемента 18650 с помощью мультиметра важно избегать поражения электрическим током. Это потому, что сила тока, однако, мала, они могут быть довольно опасными. Они могут вызывать такие осложнения, как сердечные аритмии и различные долговременные осложнения со здоровьем.

При проведении этих испытаний следует избегать основных несчастных случаев, поскольку батареи могут быть довольно опасными. Например, при работе с аккумулятором, который подозревается в повреждении, необходимо соблюдать осторожность при попадании химических веществ из аккумулятора на кожу, так как это может вызвать раздражение.

В случае зарядных устройств, используемых для перезаряжаемых аккумуляторов, они должны быть соответствующими зарядным устройствам для работы. Использование неправильного может привести к повреждению батареи в процессе.

Как определить, плохая или хорошая батарея 18650?

Чтобы проверить, действительно ли батарея 18650 в хорошем состоянии, вам понадобится система Batlab. Это лабораторный тест, который можно использовать для полной проверки состояния батареи. батарея предназначена для работы от стандартного источника питания 5 В и имеет держатели для четырех литиевых элементов форм-фактора 18650. Процесс выполняется, восстановленные данные анализируются на ПК и составляется отчет. В отчете указывается, что емкость ячейки и характеристика импеданса вычислены.

В аккумуляторе есть некоторые физические изменения, которые ясно показывают, что аккумулятор разряжается. В случае элемента 18650, который представляет собой перезаряжаемую батарею, основные из них указаны ниже:

● Для зарядки батареи потребуется больше часов, чем первоначально.
● Аккумулятор может не удерживать заряд достаточно долго, это означает, что его производительность может быть даже не такой, как раньше.
● Внутреннее сопротивление может быть выработано батареей, и оно будет иметь «плохой» характер.
● При проверке на мультиметре, когда показания батареи ниже 3, возможно, это испорченная ячейка 18650.
● Выпуклости, вмятины и испорченные клеммы указывают на то, что батарея повреждена.
● Поврежденный аккумулятор нагревается во время зарядки и разрядки.

Еще один простой способ проверить вашу ячейку 18650 — сравнить ее с набором новых. Вы можете сделать это, сравнив их напряжение и скорость разряда. Вы также можете зарядить его, если тот, о котором идет речь, становится слишком горячим, вероятно, он поврежден.

Аккумуляторы 18650, как и любые другие аккумуляторы, могут быть повреждены при ненадлежащем обслуживании. Например, неправильное хранение повреждает аккумулятор, поскольку среда, в которой он хранится, влияет на срок его службы. Не рекомендуется держать их при слишком низких или слишком высоких температурах.

Аккумуляторы 18650 следует заряжать с помощью соответствующего зарядного устройства.
