1N4004 datasheet. Диод 1N4004: характеристики, применение и особенности выпрямительного диода

Что такое диод 1N4004. Каковы основные параметры диода 1N4004. Для чего применяется диод 1N4004. Какие особенности имеет выпрямительный диод 1N4004. Как правильно использовать диод 1N4004 в электронных схемах.

Основные характеристики диода 1N4004

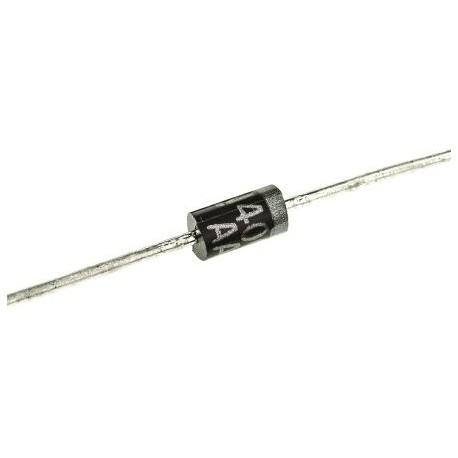

Диод 1N4004 — это кремниевый выпрямительный диод общего назначения. Он относится к семейству диодов серии 1N400x и имеет следующие ключевые параметры:

  • Максимальное обратное напряжение: 400 В
  • Максимальный прямой ток: 1 А
  • Максимальное прямое напряжение: 1,1 В при токе 1 А
  • Максимальный обратный ток: 5 мкА при 400 В
  • Корпус: DO-41 (осевые выводы)

Диод 1N4004 способен выдерживать высокие импульсные токи до 30 А в течение 8,3 мс. Это делает его подходящим для применения в силовых цепях с индуктивной нагрузкой.

Применение диода 1N4004

Благодаря своим характеристикам, диод 1N4004 широко применяется в различных электронных устройствах и схемах:

  • Выпрямители в источниках питания
  • Защита от обратной полярности
  • Снабберные цепи для индуктивных нагрузок
  • Блокирующие диоды в солнечных панелях
  • Логические схемы и цепи развязки

Как выпрямительный диод, 1N4004 часто используется в однополупериодных и мостовых выпрямителях для преобразования переменного тока в постоянный.


Особенности конструкции диода 1N4004

Диод 1N4004 имеет несколько конструктивных особенностей, обеспечивающих его надежную работу:

  • Корпус из литого пластика, стойкого к нагреву
  • Эпоксидная смола, соответствующая стандарту огнестойкости UL94V-O
  • Осевые выводы, пригодные для пайки согласно MIL-STD-202
  • Цветная полоса для обозначения катода
  • Возможность монтажа в любом положении

Такая конструкция обеспечивает высокую надежность диода и удобство его применения в различных условиях.

Сравнение 1N4004 с другими диодами серии

Диод 1N4004 является частью семейства выпрямительных диодов 1N400x. Рассмотрим, чем он отличается от других представителей серии:

  • 1N4001: обратное напряжение 50 В
  • 1N4002: обратное напряжение 100 В
  • 1N4003: обратное напряжение 200 В
  • 1N4004: обратное напряжение 400 В
  • 1N4005: обратное напряжение 600 В
  • 1N4006: обратное напряжение 800 В
  • 1N4007: обратное напряжение 1000 В

Как видно, основное отличие заключается в максимальном обратном напряжении. 1N4004 занимает промежуточное положение в серии, обеспечивая хороший баланс между характеристиками и стоимостью.


Правила использования диода 1N4004

При применении диода 1N4004 в электронных схемах следует учитывать несколько важных моментов:

  1. Соблюдать полярность подключения (катод обозначен полосой)
  2. Не превышать максимально допустимое обратное напряжение
  3. Обеспечить достаточное охлаждение при работе с большими токами
  4. Учитывать падение напряжения на диоде в прямом направлении
  5. Использовать снабберные цепи при работе с индуктивной нагрузкой

Соблюдение этих правил позволит обеспечить надежную и долговременную работу диода в составе электронных устройств.

Альтернативы диоду 1N4004

В некоторых случаях вместо 1N4004 могут использоваться альтернативные диоды с похожими характеристиками:

  • 1N5404: более высокий рабочий ток (3 А)
  • 1N5819: диод Шоттки с меньшим падением напряжения
  • UF4004: сверхбыстрый диод для высокочастотных применений
  • BYV26C: быстрый диод для импульсных источников питания

Выбор альтернативы зависит от конкретных требований схемы и условий эксплуатации устройства.


Тепловые характеристики диода 1N4004

При работе с большими токами важно учитывать тепловые характеристики диода 1N4004:

  • Максимальная температура перехода: 175°C
  • Тепловое сопротивление переход-корпус: около 50°C/Вт
  • Тепловое сопротивление корпус-окружающая среда: около 25°C/Вт

Для обеспечения надежной работы рекомендуется поддерживать температуру перехода не выше 125°C. При необходимости следует использовать дополнительное охлаждение.

Особенности применения 1N4004 в источниках питания

Диод 1N4004 часто используется в простых источниках питания. При этом следует учитывать несколько моментов:

  • В однополупериодных выпрямителях требуется конденсатор большей емкости
  • Для повышения эффективности рекомендуется использовать мостовую схему
  • При больших токах нагрузки необходимо обеспечить достаточное охлаждение
  • Для уменьшения пульсаций можно использовать П-образный фильтр

Правильное применение диода 1N4004 позволяет создавать надежные и недорогие источники питания для различной электронной аппаратуры.


Заключение

Диод 1N4004 является универсальным и надежным компонентом для широкого спектра электронных устройств. Его основные преимущества:

  • Высокое обратное напряжение (400 В)
  • Хорошая устойчивость к импульсным токам
  • Низкая стоимость и широкая доступность
  • Простота применения в различных схемах

Понимание характеристик и особенностей применения диода 1N4004 позволяет эффективно использовать его возможности при разработке электронных устройств.
