Диод 1N4005: характеристики, применение и аналоги выпрямительного диода — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое диод 1N4005. Каковы его основные параметры. Где применяется диод 1N4005. Какие есть аналоги диода 1N4005. Как правильно выбрать и использовать диод 1N4005.

Содержание

Основные характеристики диода 1N4005

Диод 1N4005 — это кремниевый выпрямительный диод общего назначения. Он относится к популярной серии 1N400x, которая включает в себя диоды с различными параметрами обратного напряжения. Основные характеристики 1N4005:

Максимальное обратное напряжение: 600 В
Максимальный прямой ток: 1 А
Прямое падение напряжения: 1,1 В при токе 1 А
Обратный ток утечки: 5 мкА при 25°C

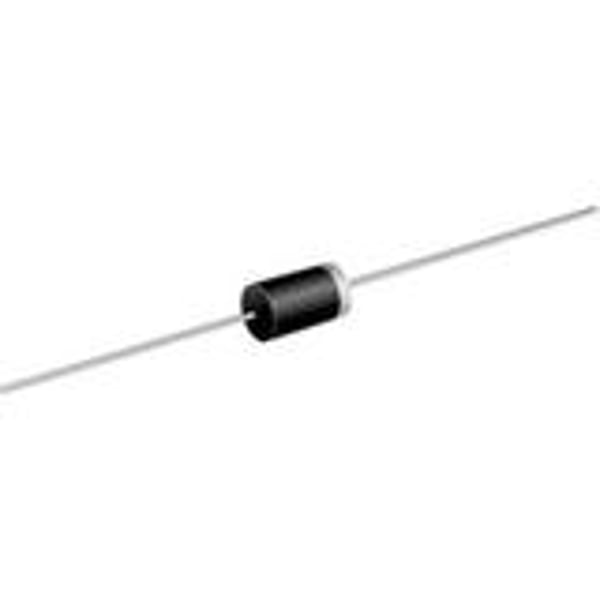

Корпус: DO-41 (осевые выводы)

Диод 1N4005 обладает хорошим соотношением цена/качество и широко используется в бытовой и промышленной электронике. Какие еще особенности делают его популярным выбором?

Преимущества и недостатки диода 1N4005

Диод 1N4005 имеет ряд преимуществ, которые обуславливают его широкое применение:

Невысокая стоимость
Хорошая нагрузочная способность (до 1 А)

Высокое обратное напряжение (600 В)
Малый обратный ток утечки
Широкий диапазон рабочих температур (-55°C до +150°C)
Доступность и распространенность

Однако у 1N4005 есть и некоторые ограничения:

Относительно большое прямое падение напряжения (1,1 В)
Невысокое быстродействие (не подходит для высокочастотных схем)
Ограниченная мощность рассеивания

Как эти характеристики влияют на области применения 1N4005? Давайте рассмотрим подробнее.

Сферы применения диода 1N4005

Благодаря своим характеристикам, диод 1N4005 находит применение во многих областях электроники:

Выпрямители в источниках питания малой и средней мощности
Защита от обратной полярности в цепях постоянного тока
Демпферные цепи в индуктивных нагрузках

Маломощные импульсные источники питания
Бытовая техника и электроника
Автомобильная электроника
Зарядные устройства

1N4005 особенно хорошо подходит для схем, где требуется выпрямление сетевого напряжения 220-240 В. Где еще можно эффективно использовать этот диод?

Типовые схемы включения диода 1N4005

Рассмотрим несколько типовых схем с применением диода 1N4005:

1. Однополупериодный выпрямитель

Простейшая схема выпрямления переменного тока:

Диод подключается последовательно с нагрузкой
Пропускает ток только в одном направлении
КПД около 40%

2. Мостовой выпрямитель

Более эффективная схема выпрямления:

Используются 4 диода, соединенных мостом
Выпрямляет оба полупериода переменного тока
КПД около 80%

3. Защита от обратной полярности

Схема для защиты устройства от неправильного подключения питания:

Диод включается параллельно входу питания

При обратной полярности диод шунтирует цепь

Какие еще схемы часто используют диод 1N4005? Как правильно выбрать диод для конкретной задачи?

Выбор и замена диода 1N4005

При выборе или замене диода 1N4005 следует учитывать несколько ключевых параметров:

Максимальное обратное напряжение (должно быть не менее 600 В)
Максимальный прямой ток (не менее 1 А)
Прямое падение напряжения (около 1,1 В при 1 А)
Корпус (DO-41 или совместимый)

Аналоги 1N4005, которые можно использовать для замены:

1N5405 — улучшенная версия с током до 3 А
1N4006 — версия с обратным напряжением 800 В
UF4005 — быстродействующий аналог
S1M — SMD-версия с похожими параметрами

Как правильно выбрать замену, чтобы не ухудшить работу схемы?

Особенности монтажа и эксплуатации диода 1N4005

При работе с диодом 1N4005 важно соблюдать некоторые правила:

Соблюдайте полярность при монтаже (катод обозначен полосой на корпусе)
Не превышайте максимально допустимый ток и напряжение
Обеспечьте достаточное охлаждение при работе на больших токах
Используйте теплоотвод при необходимости
Избегайте механических напряжений на выводах

При пайке диода следует соблюдать температурный режим:

Максимальная температура пайки: 300°C
Время пайки: не более 10 секунд

Какие еще меры предосторожности нужно соблюдать при работе с 1N4005?

Тестирование и проверка работоспособности диода 1N4005

Для проверки исправности диода 1N4005 можно использовать следующие методы:

1. Проверка мультиметром

Включите мультиметр в режим «прозвонки» диодов
Подключите красный щуп к аноду, черный — к катоду
Исправный диод покажет падение напряжения 0,6-0,7 В
При обратном подключении щупов показания должны быть «обрыв»

2. Проверка источником питания

Подключите диод к источнику постоянного напряжения через резистор 1 кОм
В прямом включении на диоде должно быть падение напряжения около 0,7 В
В обратном включении ток через диод должен быть близок к нулю

Какие еще методы можно использовать для проверки работоспособности диода?

Сравнение диода 1N4005 с другими популярными диодами

Рассмотрим, как 1N4005 соотносится с другими распространенными диодами:

1N4005 vs 1N4007

1N4007 имеет более высокое обратное напряжение (1000 В vs 600 В)
Остальные параметры идентичны
1N4007 подходит для более высоковольтных применений

1N4005 vs 1N5819

1N5819 — диод Шоттки с меньшим прямым падением напряжения (0,3-0,4 В)
1N5819 имеет меньшее обратное напряжение (40 В)
1N5819 лучше подходит для низковольтных высокочастотных схем

1N4005 vs FR107

FR107 — быстродействующий диод с меньшим временем восстановления
FR107 имеет схожие параметры по току и напряжению
FR107 лучше подходит для импульсных источников питания

Как выбрать оптимальный диод для конкретной задачи, учитывая все эти различия?

Диоды 1N4007, 1N4001, 1N4004, 1N4002, 1N4005: характеристики, аналоги

Главная » Диод

Серия диодов 1n400x приобрела широкую популярность благодаря удачной конструкции и низкой стоимости изготовления. Среди них, 1N4007 имеет наилучшие показатели.

Содержание

Характерные особенности
Корпус, цоколевка и размеры
Области применения
Общие характеристики
Аналоги
Основные графические данные

Характерные особенности

Материал изготовления – кремний.
Переход. Изготовлен по диффузной технологии.
Малое прямое напряжение.
Большой импульсный ток в прямом направлении.
Пайка. Используются припои с температурой плавления до 275 °С, время операции не более 10 сек.
Корпус – DO-41 (DO-204AL), smd DO-214AC
Материал изготовления – эпоксидная смола.
Огнеустойчивость корпуса – UL 94 V-0.
Выводы. Подготовлены под пайку и удовлетворяют требованиям международных стандартов J-STD-002 и JESD 22-B10.
Катод. Обозначен цветной полосой на корпусе.

Корпус, цоколевка и размеры

Области применения

Используется для выпрямления переменного тока в источниках питания средней и малой мощности. Технические характеристики этих радиоэлементов позволяют применять их в радиотехнических устройствах различного назначения, выпущенных как промышленностью, так и радиолюбителями. Рекомендован к использованию практически везде, где нет высоких требований к частотным и временным параметрам сигналов.

Общие характеристики

Обозн.	Параметр	Величина
I_F(AV)	Постоянный прямой ток	1.0 A
I_FSM	Синусоидальный прямой ток, Т=8,3 ms	30 A
I_FSM	Прямоугольный прямой ток, Т=1 ms	45 A
V_F	Напряжение в прямом направлении	1,1 V
I_R	Ток в обратном направлении	5,0 μA
T_{J maх}	Максимальная температура перехода	150 °C

Обозн.	Параметр	1N4001	1N4002	1N4003	1N4004	1N4005	1N4006	1N4007	Ед. изм.
V_RRM	Пиковое повторяющееся импульсное обратное напряжение	50	100	200	400	600	800	1000	V
V_RWM	Пиковое рабочее обратное напряжение
V_DC	Постоянное блокирующее напряжение
V_RMS	Среднеквадратичное напряжение	35	70	140	280	420	560	700	V
I_F(AV)	Средний выпрямленный ток, T_A= 75 °C	1							A
I_FSM	Прямой пиковый непериодический ток перегрузки	30							A
V_FM	Прямое напряжение при I_F = 1. 0A	1							V
I_RM	Пиковый обратный ток при T_A =25°C	5							μA
I_RM	Пиковый обратный ток при блокирующем напряжении и T_A=100°C	50							μA
C_j	Емкость перехода	15				8			pF
R_θJA	Тепловое сопротивление переход-воздух	100							K/W
T_A	Температура при максимуме блокирующего напряжения	150							°C
T_J, T_STG	Температурный диапазон работы и хранения	-65…+150							°C

Аналоги

Отечественные аналоги представленные в таблице рассмотрены для 1N4007:

Замена	V_R	V_F	I_F
1N4007	1000	1	1
КД528Д	1000		1,5
КД243Ж	1000	1,1	1,5

Примечание: данные в таблице для диода 1N4007 и подходящих для замены, взяты из даташип компаний-производителя.

Импортные производители предлагают больший выпрямительных диодов для замены 1N400X. Более всего по техническим параметрам подходят:

HEPR0056RT (Motorola),
BYW27-1000 / BY156 (SGS Thomson Microelectronics),
BYW43 (Siemens AG),
10D4 / 1N2070 / 1N3549 (несколько производителей в США).

Основные графические данные

Рис. 1. Зависимость среднего прямого выпрямленного тока I_F₍_AV)от температуры воздуха Т_А.

Рис. 2. Зависимость мгновенного прямого тока (I_F) от мгновенного прямого напряжения (V_F).

Рис. 3. Зависимость емкости перехода (C_J)от обратного напряжения (V_R).
