Что такое диод 1N4007. Каковы основные параметры выпрямительного диода 1N4007. Где применяется диод 1N4007. Какие преимущества у диода 1N4007. Как правильно использовать диод 1N4007 в схемах.
Основные характеристики диода 1N4007

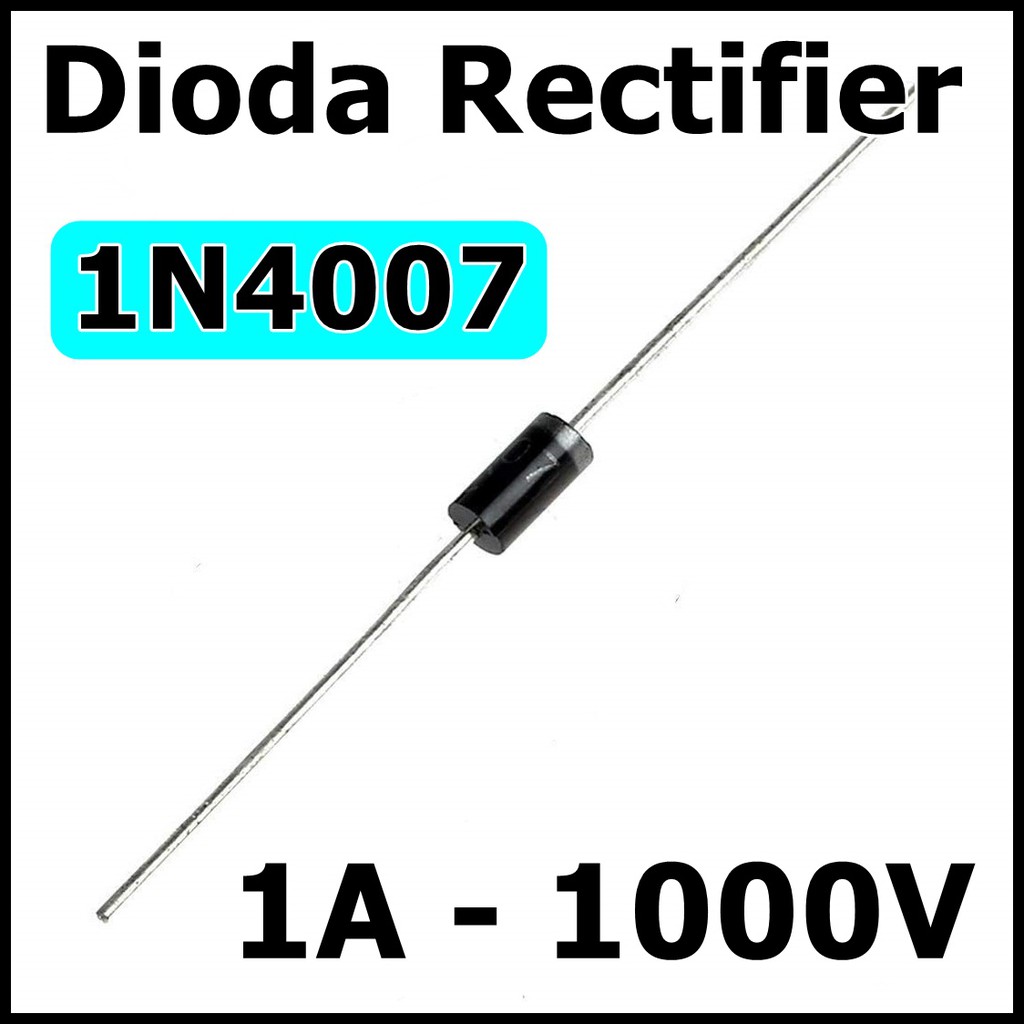

Диод 1N4007 — это кремниевый выпрямительный диод общего назначения, широко применяемый в электронике. Он обладает следующими ключевыми параметрами:
- Максимальное обратное напряжение: 1000 В
- Максимальный прямой ток: 1 А
- Максимальный импульсный прямой ток: 30 А (при длительности импульса 8,3 мс)
- Прямое падение напряжения: 1,1 В (при токе 1 А)
- Обратный ток утечки: не более 5 мкА (при 25°C)
- Корпус: DO-41
Каковы основные преимущества диода 1N4007? Этот компонент отличается высокой надежностью, способностью выдерживать значительные импульсные токи и обратные напряжения, а также низким прямым падением напряжения.
Области применения диода 1N4007
Благодаря своим характеристикам, диод 1N4007 находит применение во многих электронных устройствах и схемах:
- Выпрямители переменного тока в источниках питания
- Защита от обратной полярности напряжения
- Ограничители напряжения
- Демпферные цепи для индуктивных нагрузок
- Формирователи импульсов
- Логические схемы на дискретных компонентах
Где чаще всего используется диод 1N4007? Этот компонент особенно популярен в бытовой электронике, зарядных устройствах, блоках питания и системах управления электродвигателями.
Особенности конструкции и маркировки

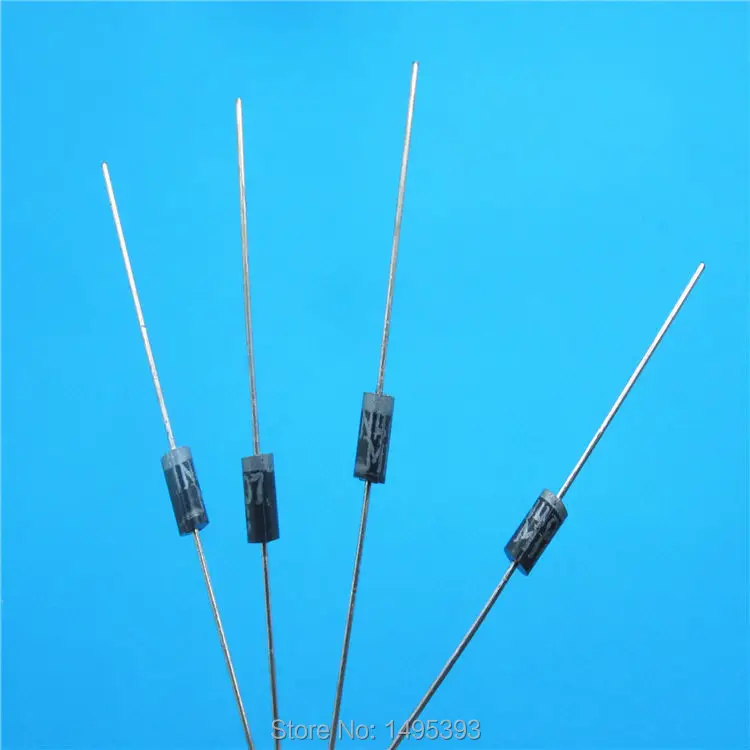

Диод 1N4007 выпускается в осевом корпусе DO-41 из черного пластика. Как отличить анод от катода у диода 1N4007? Катод обозначен белой или серебристой полосой на корпусе. Полярность также можно определить по длине выводов — катод обычно короче.
Маркировка на корпусе включает код «4007». Некоторые производители дополнительно наносят логотип или код даты выпуска. Соблюдение полярности при монтаже критически важно для правильной работы диода.
Электрические характеристики диода 1N4007
Рассмотрим подробнее ключевые электрические параметры диода 1N4007:
- Максимальное повторяющееся обратное напряжение: 1000 В
- Максимальное неповторяющееся обратное напряжение: 1200 В
- Максимальный прямой ток при температуре 75°C: 1 А
- Максимальный импульсный прямой ток (длительность 8,3 мс): 30 А
- Прямое падение напряжения при токе 1 А: не более 1,1 В
- Обратный ток утечки при 25°C: не более 5 мкА
- Обратный ток утечки при 100°C: не более 100 мкА
- Емкость перехода при обратном напряжении 4 В: около 15 пФ
Какой максимальный ток может пропускать диод 1N4007? В непрерывном режиме — до 1 А, а в импульсном — до 30 А при длительности импульса 8,3 мс.
Тепловые характеристики и режимы эксплуатации
При использовании диода 1N4007 важно учитывать его тепловые параметры:
- Диапазон рабочих температур: от -55°C до +175°C
- Максимальная температура перехода: 175°C
- Тепловое сопротивление переход-корпус: 50°C/Вт
- Тепловое сопротивление переход-окружающая среда: 75°C/Вт
Как правильно использовать диод 1N4007 с учетом тепловых ограничений? При проектировании схем необходимо обеспечить достаточный теплоотвод, особенно при работе с токами близкими к максимальным. Рекомендуется использовать запас по току и напряжению не менее 20-30%.
Сравнение с аналогами
Диод 1N4007 входит в серию 1N400x, которая включает диоды с разными максимальными обратными напряжениями:
- 1N4001 — 50 В
- 1N4002 — 100 В
- 1N4003 — 200 В
- 1N4004 — 400 В
- 1N4005 — 600 В
- 1N4006 — 800 В
- 1N4007 — 1000 В
Чем отличается диод 1N4007 от других диодов серии 1N400x? Главное отличие — максимальное обратное напряжение. По остальным параметрам диоды серии практически идентичны.
Особенности применения в схемах
При использовании диода 1N4007 в электронных схемах следует учитывать несколько важных аспектов:
- Строгое соблюдение полярности подключения
- Учет прямого падения напряжения (около 0,7-1,1 В)
- Ограничение обратного напряжения (не более 1000 В)
- Обеспечение достаточного охлаждения при работе с большими токами
- Учет емкости перехода в высокочастотных схемах
Как правильно рассчитать цепь с диодом 1N4007? Необходимо учитывать прямое падение напряжения, максимально допустимый ток и обратное напряжение. Для повышения надежности рекомендуется использовать коэффициент запаса 1,2-1,5 по току и напряжению.
Монтаж и пайка диода 1N4007
При монтаже диода 1N4007 на печатную плату или в электронное устройство необходимо соблюдать следующие правила:
- Правильно определить полярность диода перед пайкой
- Использовать термоотвод при пайке для защиты от перегрева
- Не превышать максимально допустимую температуру пайки (300°C в течение 10 секунд)
- Соблюдать минимальное расстояние от корпуса диода до места пайки (не менее 1-2 мм)
- При необходимости применять дополнительное охлаждение в виде радиатора
Какие меры предосторожности нужно соблюдать при пайке диода 1N4007? Главное — не допускать перегрева компонента и соблюдать полярность. Рекомендуется использовать паяльник с регулировкой температуры и качественный припой.
