1N4732A: Все, что нужно знать!

Диод — это устройство, встречающееся в схемах, как и любой другой электронный компонент. Диод может пропускать ток только в одном направлении. Из-за неспособности диода пропускать встречный ток, диод может действовать как регулятор тока-напряжения. На рынке существуют различные типы диодов. Однако диод Зенера является наиболее распространенным диодом регулятора напряжения. Потому что назначение диода Зенера отличается от назначения обычных выпрямительных диодов. Поскольку диод Зенера является самым популярным, он выпускается различных форм и размеров. Диод 1N4732A входит в этот список. https://www.wellpcb.com/.

В этой статье мы рассмотрим применение диода Зенера 1N4732A, соединения и принцип его работы.

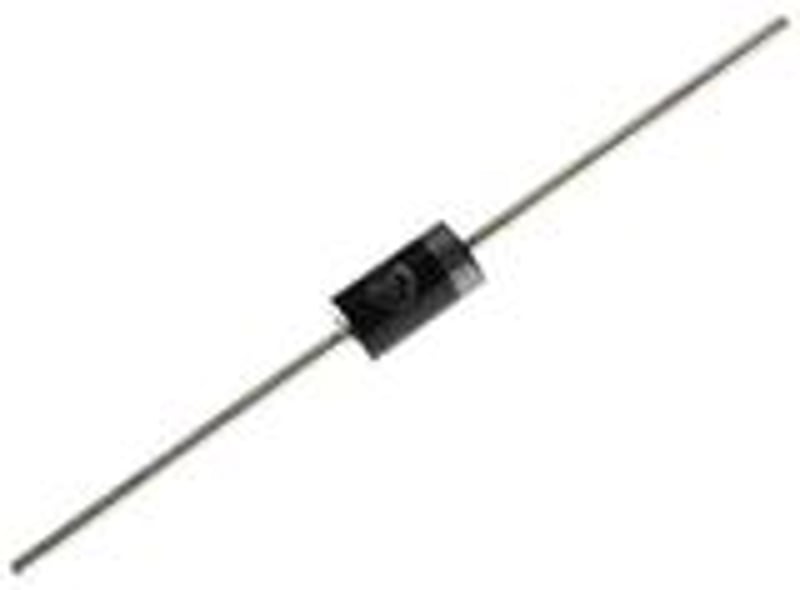

(Диоды Зенера)

Описание выводов диода Зенера
ВыводНазвание выводаОписание
1АнодЭтот вывод позволяет току войти в анод
2КатодЭтот вывод позволяет току выходить из катода.

1N4732A — это двухконтактный диод, как и любой диод Зенера; анод и катод. Отличительной особенностью является то, что положительный конец диода является анодом, а противоположный конец — катодом. Катод можно определить по кольцевой метке на стеклянном корпусе в направлении катода.

Всегда помните, что диод — это односторонний клапан. Поэтому вы не можете обратить ток, текущий от анода к катоду.

Как только ток течет от анода, он может течь только к катоду и от диода. Следовательно, правильное подключение диода крайне важно.

 (логотип изображения диода с полосой).

Характеристики диода Зенера 1N4732A

Напряжение Зенера и рассеиваемая мощность — это два основных параметра, которые необходимо учитывать при покупке диода.

Напряжение Зенера — это напряжение, проходящее через диод при приложении более высокого потенциального напряжения. В то же время, рассеиваемая мощность может определять общее количество тока, которое может протекать через цепь.

Вы должны знать, что рассеиваемая мощность и сила тока соответствуют друг другу. В этом случае, чем больше ток, тем больше рассеиваемая мощность.

(логотип векторного диода.)

Ниже приведены некоторые характеристики диода 1N4732A;

Во-первых, диод имеет допустимую погрешность +5%.

Во-вторых, номинальное напряжение Зенера диода 1N4732A составляет 4,7 вольт.

В-третьих, рабочая температура диода находится в диапазоне от -65 до 175 градусов Цельсия.

 Кроме того, диод выполнен в корпусе типа «сквозное отверстие».

Максимальная рассеиваемая мощность (Pz) диода 1N4732A также составляет 500 мВт.

Кроме того, тип корпуса для этого диода — стеклянный пакет DO-41.

Затем, он имеет максимальное параметрическое обратное напряжение Зенера 100 В.

Далее, этот диод отличается высокой надежностью, поскольку имеет очень резкие обратные характеристики.

Кроме того, при работе диод испытывает низкое падение напряжения.

Также диод имеет высокую способность к прямому импульсному току.

Наконец, диод имеет низкую стоимость конструкции, а также низкую обратную утечку.

 (диоды)

  (механический рисунок диода 1n4732a).

Стандартный корпус диода 1N4732A должен иметь определенные размеры. Катод и анод представляют собой полупроводниковые материалы размером 26,0 мм*0,86 мм. В то же время, стеклянный корпус должен иметь размеры 4,5 мм*2,6 мм. Заштрихованная часть на диаграмме представляет собой стеклянный корпус. Кроме того, сумма представляет собой упаковку DO-41.

Альтернативные варианты диода 1N4732

Диод 1n4732A имеет исходное состояние 4,7 В. Однако, мы можем использовать другие альтернативные диоды, если вы не можете найти этот конкретный параметр мощности. Это диоды Зенера на 5,1 В, 6,8 В, 15 В и 7,5 В.

(на фото показаны различные типы диодов Зенера).

Как использовать 1N4732A

Диод 1n4732A поставляется в корпусе типа «сквозное отверстие». Поэтому мы в основном используем его в схемах защиты или простых регуляторах напряжения. Кроме того, будет полезно, если вы поймете, что в нормальных условиях этот элемент всегда должен работать вместе с резистором Зенера.

Резистор Зенера — это важный электронный компонент в проекте, где требуется диод Зенера. Резистор Зенера работает как любой стандартный резистор, ограничивая величину тока в цепи при нормальных условиях эксплуатации.

Обычный резистор и резистор Зенера защищают диод от повреждения в результате протекания избыточного тока.

(Простая схема диода Зенера.)

Из этой схемы для расчета последовательного резистора Зенера(Rs) используйте приведенную ниже формулу;

                  Rs= [напряжение источника Vs) — рабочее напряжение (Vz)]/ Iz

        где формула для получения Iz= Pz/Vz

Исходя из приведенных выше характеристик, рассеиваемая мощность (Pz) составит около 500 мВт, а номинальное напряжение — 4,7 В. Следовательно;

         Iz = 500/4,7

            = ≃106 мА.

Таким образом, значение резистора серии Зенера равно;

         Rs = (12 -4,7)/106. В результате значение последовательного резистора Зенера составляет около 680 Ом.

Применение диода IN4732A

Во-первых, диод 1N4732A можно использовать в защите грубого регулятора напряжения.

Во-вторых, для уменьшения обратного напряжения пробоя в цепях.

Также диод работает как защита входного напряжения для микроконтроллеров или других интегральных схем.

Кроме того, используется в высокоэффективных приложениях управления питанием.

И, наконец, можно использовать для стабилизации переменного напряжения в цепях.

Резюме

Устройство регулирования напряжения помогает в ограничении протекания тока в цепи. Оно также помогает сохранить ваш курс и другие электронные компоненты в безопасности.

Таким образом, мы надеемся, что эта статья дала вам некоторое представление о том, как работает диод 1N4732A и как его эффективно использовать. Для получения дополнительной информации по теме или любых вопросов, пожалуйста, свяжитесь с нами! Наша команда всегда готова помочь.

Технические характеристики стабилитронов серии 1N47, справочник

Приведены справочные данные по стабилитронам серии 1N47*, информация будет полезна для радиолюбителей и радиоинженеров которые занимаются конструированием и ремонтом радиоаппаратуры.

Стабилитрон Номинал. напр. стаб. Номинал. ток (Іном.) Макс, эквив. сопрот. Макс, эквив. сопрот. Мин. ток стаб. (Імин.) Макс. импульсный ток. Макс. постоянный ток
Іном. Імин.
Volts mA Ohms Ohms mA mA
mA
1N4728A 3. 3 76 10 400 1.0 1380 276
1N4729A 3.6 69 10 400 1.0 1260 252
1N4730A 3.9 64 9.0 400 1.0 1170 234
1 N4731А 4.3 58 9.0 400 1.0 1085 217
1N4732A 4.7 53 8.0 500 1.0 965 193
1N4733A 5.1 49 7.0 550 1.0 890 178
1N4734А 5.6 45 5.0 600 1. 0 810 162
1N4735A 6.2 41 2.0 700 1.0 730 146
1N4736A 6.8 37 3.5 700 1.0 660 133
1N4737A 7.5 34 4.0 700 0.5 605 121
1N4738A 8.2 31 4.5 700 0.5 550 110
1N4739A 9.1 28 5.0 700 0.5 500 100
1N4740A 10 25 7.0 700 0.25 454 91
1N4741А 11 23 8. 0 700 0.25 414 83
1N4742A 12 21 9.0 700 0.25 380 76
1N4743A 13 19 10 700 0.25 344 69
1N4744A 15 17 14 700 0.25 304 61
1N4745A 16 15.5 16 700 0.25 285 57
1N4746A 18 14 20 750 0.25 250 50
1N4747A 20 12.5 22 750 0.25 225 45
1N4748A 22 11. 5 23 750 0.25 205 41
1N4749A 24 10.5 25 750 0.25 190 38
1N4750A 27 9.5 35 750 0.25 170 34
1 N4751А 30 8.5 40 1000 0.25 150 30
1N4752A 33 7.5 45 1000 0.25 135 27
1N4753A 36 7.0 50 1000 0.25 125 25
1N4754A 39 6.5 60 1000 0.25 115 23
1N4755A 43 6. 0 70 1500 0.25 110 22
1N4756A 47 5.5 80 1500 0.25 95 19
1N4757A 51 5.0 95 1500 0.25 90 18
1N4758A 56 4.5 110 2000 0.25 80 16
1N4759А 62 4.0 125 2000 0.25 70 14
1N4760A 68 3.7 150 2000 0.25 65 13
1N4761А 75 3.3 175 2000 0.25 60 12
1N4762A 82 3. 0 200 3000 0.25 55 11
1N4763А 91 2.8 250 3000 0.25 50 10
1N4764А 100 2.5 350 3000 0.25 45 9
  • PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН.
  • Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет.
  • Проекты с открытым исходным кодом — доступ к тысячам открытых проектов в сообществе PCBWay!

2 14185 Диоды и стабилитроны

справочник стабилитрон

  • CXA2513M — цифровой трехполосный эквалайзер (справочник)
  • Микросхемы ADM8828, ADM8829 преобразователи напряжения, даташит
  • Выпрямительные диоды малой, средней и большой мощности, справочник
  • Определение внутреннего сопротивления электроизмерительного прибора

Исследование вольт -амперной характеристики стабилитрона — Информатика, информационные технологии

Приборы и оборудование

  • Компьютер, с необходимым программным обеспечением (имитатор генератора импульсных сигналов)
  • Программа для моделирования

Теоретическое обоснование

Полупроводниковый стабилитрон – это полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне и который предназначен для стабилизации напряжения. Исходным материалом для стабилитрона служит кремний.

Рис. 1. Вольт-амперная характеристика стабилитрона

На рис. 1. показан примерный вид вольт-амперной характеристики (ВАХ) стабилитрона. Основным параметром стабилитрона является напряжение стабилизации Uст – значение напряжения на стабилитроне при прохождении заданного тока Iст. В зависимости от толщины p-n перехода напряжение стабилизации может быть от 2 до 400 В. Рабочий участок ВАХ ограничен предельно допустимыми значениями тока Iст.min и Iст.max, которые приводятся в справочных данных.

О качестве стабилитрона, т.е. о его способности стабилизировать напряжение при изменениях проходящего тока, можно судить по значению дифференциального сопротивления стабилитрона rст, которое определяется отношением приращения напряжения к вызвавшему его приращению тока. Качество стабилитрона тем выше, чем меньше его дифференциальное сопротивление.

При проектировании источников электропитания для радиоэлектронной аппаратуры предъявляются высокие требования к стабильности напряжения питания. Простейшими стабилизаторами напряжения являются схемы, использующие нелинейные элементы, ВАХ которых содержит участок, где напряжение почти не зависит от тока. Именно такую характеристику имеет стабилитрон при обратном напряжении в области пробоя.

В данной работе исследуется параметрический стабилизатор, основанный на использовании полупроводникового стабилитрона (рис. 2).

Рис. 2. Параметрический стабилизатор напряжения

В этой схеме стабильность выходного напряжения определяется в основном параметрами стабилитрона VD1.

Входное напряжение Uвх должно быть больше напряжения пробоя стабилитрона Uст. Для ограничения тока через стабилитрон устанавливается балластный резистор Rб, на котором падает разность напряжений Uвх – Uст. Часть входного напряжения теряется на этом резисторе, а оставшаяся часть приложена к нагрузке. Функцию нагрузки в схеме выполняет сопротивление Rн, величину которого можно задавать при проведении исследования. Колебания входного напряжения Uвх или тока нагрузки Iн приводят к изменению тока через стабилитрон Iст.

Наибольший ток через стабилитрон протекает при максимальном входном напряжении и минимальном токе нагрузки:

.

Наименьший ток через стабилитрон протекает при минимальном входном напряжении и максимальном токе нагрузки:

.

Полный диапазон изменения тока стабилитрона составляет

– = (Uвх.макс – Uвх.мин)/Rб + Iн.макс – Iн.мин.

При выполнении условий:

; ,

где и – предельно допустимые токи стабилитрона, напряжение на нагрузке Uвых = Uст стабильно.

Ход работы

Исследование вольт -амперной характеристики стабилитрона

Собрать на рабочем столе программы Electronics Workbench схему рис. 3 для построения прямой и обратной ветвей ВАХ полупроводникового стабилитрона, модель которого задана в таблице вариантов.

Рис. 3. Схема измерений ВАХ стабилитрона

Таблица

Варианты заданий к схеме стабилизатора напряжения

Вариант Стабилитрон Iст.max, мА Uвх.ном,В Uвых, В Iн. ном,мА
1N4730A 3,9
1N4731A 4,3
1N4732A 4,7
1N4733A 5,1
1N4734A 5,6
1N4735A 6,2
1N4736A 6,8
1N4737A 7,5
1N4738A 8,2
1N4739A 9,1
1N4740A
1N4741A
1N4742A
1N4743A
1N4744A

Примечание: стабилитроны выбраны из библиотеки motor_1n программы Electronics Workbench.

С помощью ключа, управляемого клавише Space (Пробел), к стабилитрону можно подключать либо источник прямого тока, либо источник обратного тока. Изменяя значения прямого тока Iпр в пределах от 1 мА до 100 мА (10…12 точек), произвести измерения прямого напряжения Uпр. Задавая значения обратного тока в пределах от 0,5 мА до величины Iст.max (10…12 точек), произвести измерения обратного напряжения Uобр. Построить графики прямой Iпр = f(Uпр) и обратной Iобр = f(Uобр) ветвей характеристики стабилитрона в одних и тех же координатах: напряжение (по горизонтали) – ток (по вертикали). Для наглядности графика ВАХ целесообразно использовать разные масштабы по оси напряжения для прямой и обратной ветвей.
