Что такое диод 1N4936. Каковы основные характеристики и параметры диода 1N4936. Где применяется диод 1N4936. Какие особенности конструкции имеет диод 1N4936. В чем преимущества использования диода 1N4936.
Общие сведения о диоде 1N4936
Диод 1N4936 представляет собой импульсный выпрямительный диод, предназначенный для применения в схемах с повышенными требованиями к быстродействию. Этот диод относится к семейству быстровосстанавливающихся диодов и обладает рядом важных характеристик:
- Максимальное обратное напряжение: 400 В
- Максимальный прямой ток: 1 А
- Время обратного восстановления: 200 нс

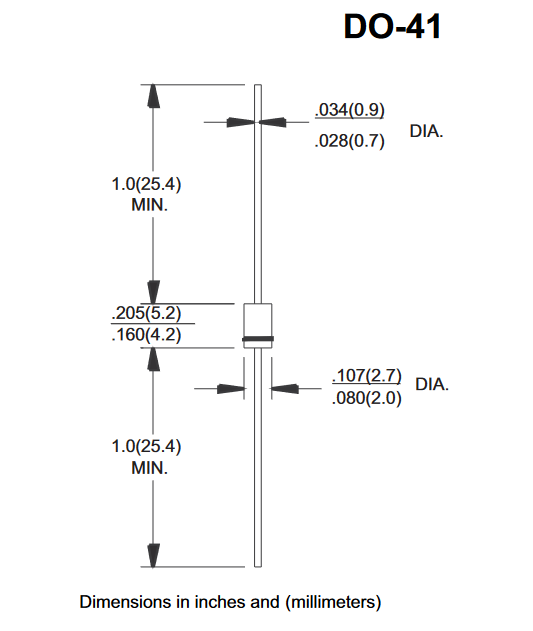

- Корпус: DO-41 (DO-204AL)
Благодаря своим параметрам, диод 1N4936 находит широкое применение в импульсных источниках питания, преобразователях напряжения и других высокочастотных схемах.
Основные электрические характеристики диода 1N4936
Рассмотрим подробнее ключевые параметры диода 1N4936:
- Максимальное постоянное обратное напряжение: 400 В
- Максимальный прямой ток: 1 А
- Максимальное прямое напряжение: 1.2 В при токе 1 А
- Максимальный обратный ток: 5 мкА при напряжении 400 В
- Время обратного восстановления: 200 нс
- Общая емкость: 15 пФ при обратном напряжении 4 В и частоте 1 МГц
Эти характеристики обеспечивают высокую производительность диода в импульсных схемах. Как они влияют на работу устройств?
Применение диода 1N4936 в электронных схемах
Диод 1N4936 широко используется в различных электронных устройствах благодаря своим характеристикам:
- Импульсные источники питания
- Преобразователи напряжения
- Схемы защиты от перенапряжений
- Высокочастотные выпрямители
- Схемы коммутации индуктивных нагрузок
В импульсных источниках питания диод 1N4936 обеспечивает быстрое переключение, что повышает эффективность преобразования энергии. Как это достигается?
Особенности конструкции диода 1N4936
Диод 1N4936 имеет ряд конструктивных особенностей, обеспечивающих его высокие характеристики:- Эпитаксиально-планарная структура
- Оптимизированный профиль легирования
- Малая площадь p-n-перехода
- Корпус DO-41 с хорошим теплоотводом
Эти особенности позволяют достичь малого времени обратного восстановления и низкой емкости перехода. Как это влияет на работу диода в высокочастотных схемах?
Преимущества использования диода 1N4936
Применение диода 1N4936 в электронных устройствах дает ряд преимуществ:
- Высокая эффективность работы на высоких частотах
- Низкие потери при переключении
- Улучшенные температурные характеристики
- Повышенная надежность устройств
- Возможность миниатюризации схем
Эти преимущества делают диод 1N4936 отличным выбором для современных электронных устройств. Как они влияют на характеристики конечных изделий?
Сравнение диода 1N4936 с аналогами
Рассмотрим, как диод 1N4936 соотносится с некоторыми аналогичными компонентами:
| Параметр | 1N4936 | 1N4937 | UF4004 |
|---|---|---|---|
| Макс. обратное напряжение | 400 В | 600 В | 400 В |
| Макс. прямой ток | 1 А | 1 А | 1 А |
| Время обратного восстановления | 200 нс | 200 нс | 75 нс |
Как видно, диод 1N4936 обладает сбалансированными характеристиками, что делает его универсальным решением для многих применений. В каких случаях стоит отдать предпочтение именно этому диоду?
Рекомендации по применению диода 1N4936
При использовании диода 1N4936 в электронных схемах следует учитывать несколько важных моментов:
- Обеспечить адекватный теплоотвод при работе с большими токами
- Учитывать паразитные индуктивности монтажа в высокочастотных схемах
- Использовать снабберные цепи для защиты от перенапряжений
- Соблюдать полярность при монтаже (катод обозначен полосой на корпусе)
- Не превышать максимально допустимые параметры, указанные в документации
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности диода 1N4936 и обеспечить надежную работу устройства. Какие еще факторы следует учитывать при проектировании схем с этим диодом?
Особенности монтажа диода 1N4936
При монтаже диода 1N4936 на печатную плату следует соблюдать следующие правила:
- Использовать качественный припой и флюс для обеспечения надежного соединения
- Не допускать перегрева диода при пайке (рекомендуемая температура пайки 260°C в течение не более 10 секунд)
- Обеспечить достаточное расстояние между выводами диода и соседними компонентами
- При необходимости использовать теплоотвод для защиты диода от перегрева при пайке
- После монтажа проверить качество паяных соединений и отсутствие замыканий
Правильный монтаж диода 1N4936 обеспечит его надежную работу и долгий срок службы в составе устройства. Какие еще факторы могут повлиять на надежность работы диода в реальных условиях эксплуатации?
Влияние температуры на характеристики диода 1N4936
Температура оказывает существенное влияние на параметры диода 1N4936:
- С ростом температуры увеличивается прямое напряжение диода
- Обратный ток утечки возрастает с повышением температуры
- Время обратного восстановления также зависит от температуры
- При высоких температурах снижается максимально допустимый прямой ток
Учет температурных зависимостей важен при проектировании устройств, работающих в широком диапазоне температур. Как можно компенсировать влияние температуры на работу схемы с диодом 1N4936?
Защита диода 1N4936 от перенапряжений
Для защиты диода 1N4936 от перенапряжений в схеме могут использоваться различные методы:
- Применение варисторов или TVS-диодов параллельно защищаемому диоду
- Использование RC-снабберов для ограничения скорости нарастания напряжения
- Установка дополнительных защитных диодов в обратном включении
- Применение активных схем ограничения напряжения
Выбор метода защиты зависит от конкретных условий работы схемы и требований к надежности. Какие факторы следует учитывать при выборе способа защиты диода от перенапряжений?
Особенности применения диода 1N4936 в высокочастотных схемах
При использовании диода 1N4936 в высокочастотных схемах необходимо учитывать следующие аспекты:
- Минимизация длины выводов и проводников для уменьшения паразитных индуктивностей
- Использование многослойных печатных плат с низкоиндуктивными соединениями
- Применение параллельного соединения нескольких диодов для снижения общей индуктивности
- Учет емкости перехода диода при расчете частотных характеристик схемы
- Использование специальных методов монтажа для улучшения теплоотвода
Соблюдение этих рекомендаций позволяет максимально реализовать потенциал диода 1N4936 в высокочастотных применениях. Какие еще меры могут быть предприняты для оптимизации работы схемы на высоких частотах?
Надежность и срок службы диода 1N4936
Надежность и долговечность диода 1N4936 зависят от ряда факторов:
- Соблюдение рекомендованных режимов эксплуатации
- Качество монтажа и пайки
- Эффективность теплоотвода
- Защита от перенапряжений и перегрузок
- Условия окружающей среды (температура, влажность, вибрации)
При правильном применении и соблюдении всех рекомендаций диод 1N4936 способен обеспечить длительный срок службы и стабильные характеристики. Как можно оценить ожидаемый срок службы диода в конкретном устройстве?
Альтернативные применения диода 1N4936
Помимо традиционных областей применения, диод 1N4936 может использоваться в ряде нестандартных решений:
- Генераторы шума на основе обратносмещенного p-n-перехода
- Детекторы радиоизлучения в простых приемниках
- Температурные сенсоры, использующие зависимость прямого напряжения от температуры
- Ограничители амплитуды в аналоговых схемах
- Элементы логических схем на диодах
Эти нетипичные применения демонстрируют универсальность диода 1N4936 и возможность его использования в самых разнообразных проектах. Какие еще необычные применения можно найти для этого компонента?
Поръчка Выпрямительный диод 1n4001~1n4007 Uf4004 1n5401~1n5408 Uf5408 1n5817~1n5822 1n4936 1n4937 1n5399 6a10 10a10 / Активни съставки
- Описание
Комплектът включва:
Количество и стойност, които сте избрали.
Например, Вие избирате 1 бр. «1N4001 DO-41 100ШТ» , в комплекта ще бъдат включени 100 бр 1N4001 DO-41 .
Параметри на модел и линк към пакет:
1N4001 1A/50V DO-41
1N4002 1A/100V DO-41
1N4003 1A/200V DO-41
1N4004 1A/400V DO-41
1N4005 1A/600V DO-41
1N4006 1A/800V DO-41
1N4007 1A/1000V, DO-41
1N5817 1A/20V DO-41
1N5818 1A/30V DO-41
1N5819 1A/40V DO-41
1N5820 3A/20V DO-27
1N5821 3A/30V DO-27
1N5822 3A/40V DO-27
1N4936 1A/400V DO-15
1N4937 1A/600V DO-15
1N5399 1.5 A/1000V, DO-15
UF4004 1A/400V DO-41
UF5408 1A/600V DO-27
6A10 6A/1000V R-6
10А10 10А1000В Р-6
И можете да си купите комплект диоди в тази връзка:
- Тип: Выпрямительный диод
- Състояние: Ново
- търговска марка: ELECYINGFO
- Произход: CN(Origin)
- номер на модела: Общ
- Вид на опаковката: Градския дупка
Добавяне на отзив
Рейтинг
Изпращане
Свързани продукти
- Коментари
Бърз преглед
Добавяне към количката
- Коментари
Бърз преглед
Добавяне към количката
- Коментари
Бърз преглед
Добавяне към количката
- Коментари
Бърз преглед
Добавяне към количката
- Коментари
Бърз преглед
Добавяне към количката
- Коментари
Бърз преглед
Добавяне към количката
Технические характеристики

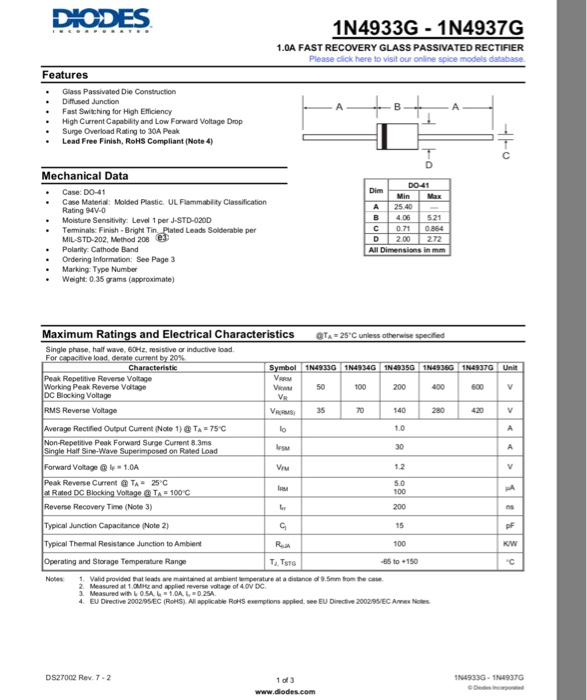

1N4936-T.
