Каковы основные характеристики диода 1N5400. Где применяется выпрямительный диод 1N5400. Какие существуют аналоги диода 1N5400. В чем преимущества и недостатки диода 1N5400.
Характеристики выпрямительного диода 1N5400
Диод 1N5400 представляет собой выпрямительный диод общего назначения со следующими ключевыми характеристиками:
- Максимальный прямой ток: 3 А
- Максимальное обратное напряжение: 50 В
- Корпус: DO-201AD
- Прямое падение напряжения: 0.7-1.2 В (при токе 3 А)
- Максимальная рабочая температура: 150°C
- Максимальная рассеиваемая мощность: 3 Вт
Диод 1N5400 отличается низким прямым падением напряжения и способностью выдерживать большие токи, что делает его подходящим для применения в источниках питания и других силовых схемах.
Области применения диода 1N5400
Выпрямительный диод 1N5400 широко используется в различных электронных устройствах и схемах:
- Источники питания: выпрямление переменного тока в постоянный
- Защитные схемы: защита от обратной полярности
- Импульсные источники питания: в качестве выходного выпрямителя
- Электроприводы: в схемах управления двигателями
- Сварочные аппараты: выпрямление сварочного тока
Благодаря своим характеристикам, диод 1N5400 хорошо подходит для работы с токами до 3 А в низковольтных цепях.
Аналоги и замены диода 1N5400
Существует ряд диодов со схожими характеристиками, которые могут использоваться в качестве замены 1N5400:
- 1N5401 — отличается более высоким обратным напряжением (100 В)
- 1N5402 — обратное напряжение 200 В
- 1N5404 — обратное напряжение 400 В
- 1N5406 — обратное напряжение 600 В
- 1N5408 — обратное напряжение 1000 В
- MUR320 — быстродействующий аналог с меньшим временем восстановления
Преимущества использования диода 1N5400
Диод 1N5400 обладает рядом достоинств, которые обуславливают его широкое применение:
- Высокая нагрузочная способность по току (до 3 А)
- Низкое прямое падение напряжения
- Хорошая устойчивость к импульсным перегрузкам
- Широкий диапазон рабочих температур
- Доступная цена
- Распространенный корпус DO-201AD
Эти качества делают 1N5400 надежным и экономичным решением для многих схем выпрямления и защиты.
Ограничения и недостатки диода 1N5400
Несмотря на преимущества, у диода 1N5400 есть и некоторые ограничения:
- Относительно низкое максимальное обратное напряжение (50 В)
- Не подходит для высокочастотных приложений из-за большого времени восстановления
- Значительные потери на прямом падении напряжения при больших токах
- Уступает быстрым и Шоттки диодам по КПД в импульсных схемах
Для преодоления этих ограничений в ряде случаев могут потребоваться более специализированные типы диодов.
Особенности монтажа и эксплуатации диода 1N5400
При работе с диодом 1N5400 следует учитывать некоторые важные моменты:
- Соблюдение полярности при монтаже (катод обозначен полосой на корпусе)
- Обеспечение достаточного теплоотвода при токах близких к максимальному
- Учет падения напряжения на диоде при расчете схем
- Защита от перенапряжений, превышающих максимальное обратное напряжение
- Использование снабберных цепей в индуктивных нагрузках
Правильный учет этих факторов позволит обеспечить надежную и долговременную работу устройств с применением диода 1N5400.
Сравнение 1N5400 с другими сериями выпрямительных диодов
Диод 1N5400 относится к семейству силовых выпрямительных диодов. Рассмотрим, как он соотносится с другими распространенными сериями:
1N5400 vs 1N4000
- 1N5400 рассчитан на больший ток (3 А против 1 А у 1N4000)
- 1N5400 имеет меньшее прямое падение напряжения
- 1N4000 доступен в версиях с более высоким обратным напряжением (до 1000 В)
1N5400 vs серия FR
- Диоды серии FR (например, FR307) — быстродействующие
- FR диоды имеют меньшее время восстановления
- 1N5400 обычно дешевле аналогичных по току FR диодов
1N5400 vs диоды Шоттки
- Диоды Шоттки имеют меньшее прямое падение напряжения
- Шоттки диоды работают на более высоких частотах
- 1N5400 может выдерживать большее обратное напряжение
Выбор между этими сериями зависит от конкретных требований схемы — рабочего тока, напряжения, частоты и температурных условий.
Рекомендации по выбору диода 1N5400 и его аналогов
При выборе диода 1N5400 или его аналогов стоит учитывать следующие факторы:
- Максимальный рабочий ток схемы — он должен быть меньше предельного тока диода
- Максимальное обратное напряжение — выбирайте диод с запасом по этому параметру
- Рабочая частота — для высокочастотных приложений лучше использовать быстрые диоды
- Температурные условия работы — учитывайте максимальную рабочую температуру диода
- Потери мощности — при больших токах могут потребоваться диоды с меньшим прямым падением напряжения
Правильный выбор диода позволит обеспечить надежную работу устройства и оптимизировать его характеристики.
Диоды 1N4000 и 1N5400 серии. Характеристики
Главная » Справочник » Диоды 1N4000 и 1N5400 серии. Характеристики
admin
Categories Справочник

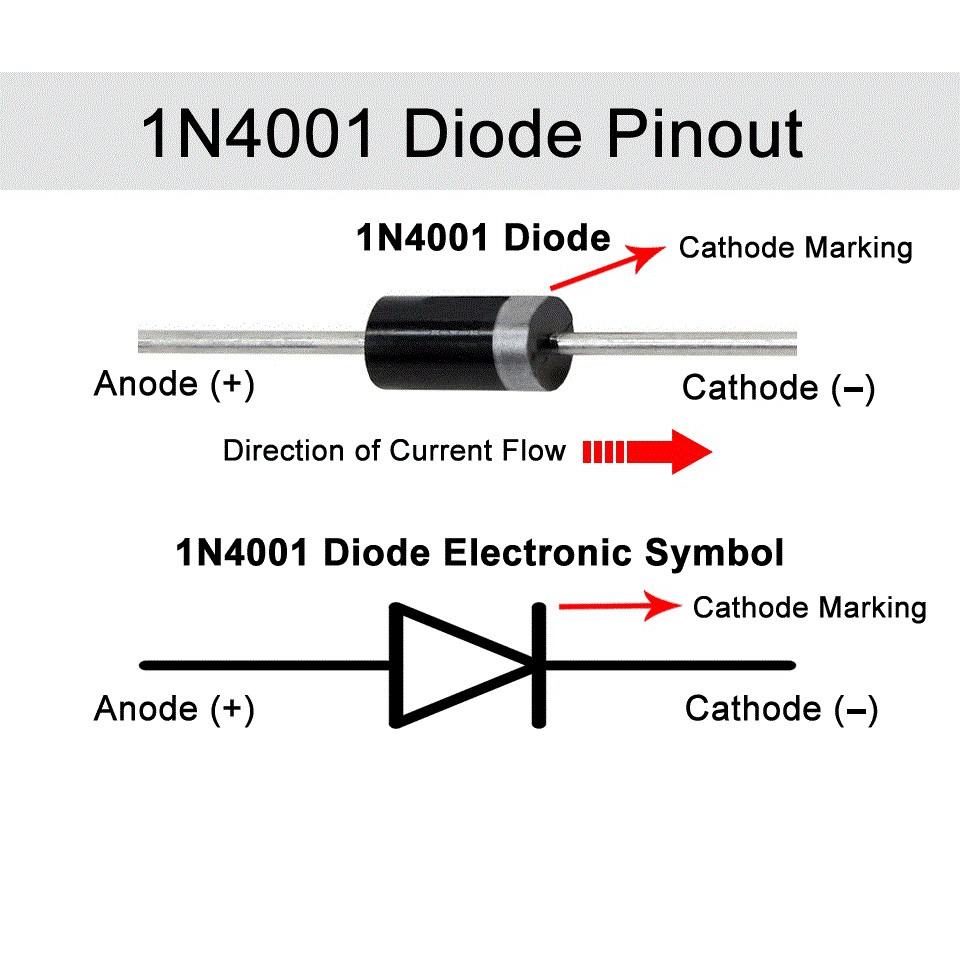

1N400x (или 1N4000) представляют собой серию выпрямительных диодов общего назначения на 1 А, широко используемых в электронике благодаря своей универсальности и очень низкой цене.
Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006 и 1N4007 являются частью этой серии. Единственная разница между ними заключается в максимальном обратном напряжении. В остальном они аналогичны и взаимозаменяемы друг с другом.
Серия 1N4000 на 1 ампера
Диоды серии 1N4000 допускают максимальный ток 1 ампер и обычно используются в качестве выпрямителей в источниках питания. Их также можно использовать в качестве подавителей переходных процессов на индуктивных нагрузках, например, реле или двигателях, но поскольку они относительно медленные, они не совсем подходят для этих целей.
Серия 1N5400 на 3 ампера
Диоды серии 1N5400 аналогичны 1N4000, но выдерживают ток до 3 ампер. Эти диоды больше по размеру, чем 1N4000 (для лучшей теплоотдачи). На следующем рисунке мы видим разницу в размерах между обеими моделями.
Скорость переключения диодов 1N4000 и 1N5400
Как упоминалось выше, скорость переключения всех этих диодов относительно медленная из-за внутренней емкости полупроводника (между 10пф и 15пф), поэтому они не подходят для работы с высокими частотами.
Лучшее их применение — использование в качестве сетевых выпрямителей ( 50Гц/60Гц ) или для работы с частотами не более 1000 Гц.
А в качестве супрессоров в индуктивных нагрузках лучше, чтобы диод был как можно быстрее, для подавления ЭДС самоиндукции, которая создает помехи и может повредить силовые транзисторы, которые управляют индуктивной нагрузкой.
В этих случаях лучше использовать быстрые диоды типа Шоттки.
В любом случае, с небольшими моторами или реле, диоды, такие как 1N4006 или 1N4007, работают правильно и являются практичным и экономичным решением.
Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…
Подробнее
Характеристика
Когда диод из этой серии находится в состоянии проводимости, то на его выводах будет напряжение (напряжение падения), которое может варьироваться от 0,7 до 1,2 В, в зависимости от величины проходящего через него тока.
Если через диод будет протекать значительный ток, то корпус диода нагреется из-за рассеивания им мощности, которая может доходить до 1 Вт (P = V * I ).
Как бы то ни было, эти диоды достаточно надежны и могут работать при высоких температурах.
Эквиваленты диодов 1N4000 и 1N5400 для поверхностного монтажа (SMD)
SMD версия диодов серии 1N4000 маркируется символом S1 плюс буква, указывающая максимальное рабочее напряжение.
Также имеется SMD версия диодов 1N5400. В этом случае диоды 1N5400 маркируются как S3 плюс буква, указывающая напряжение: S3A, S3B, S3D и т. д. Его корпус — DO-214AB.
В следующей таблице показаны все диоды (обычные и SMD) с соответствующими максимальными рабочими напряжениями.
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
Categories Справочник
