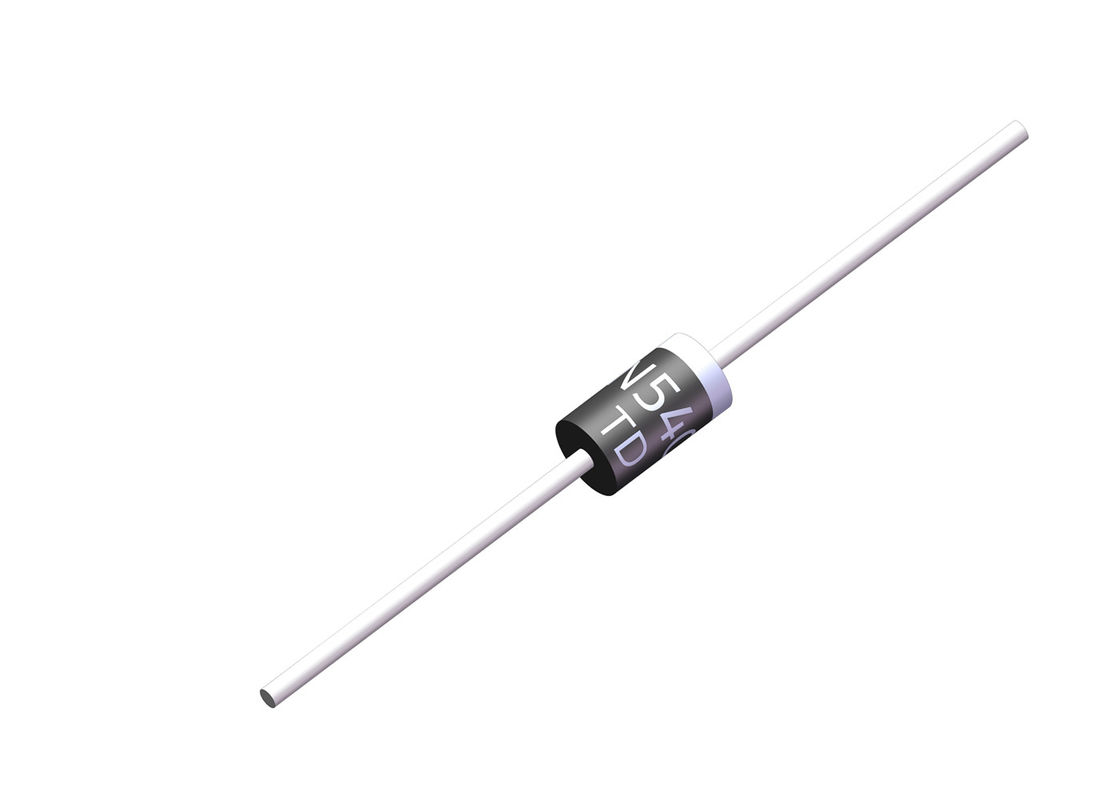

1N5402 параметры: 1N5402, Диод выпрямительный общего применения 200В 3А Diotec Semiconductor купить оптом и в розницу

Диоды серии 1N4001 и 1N5400

Выпрямительныйкремниевыйдиод 1N4001.

Серия 1N4001 (или 1N4000[1]) представляет собой семейство популярных 1,0 A кремниевых выпрямительных диодов общего назначения обычно применяющихся в адаптерах переменного тока для обычных бытовых приборов. Диапазон выпрямленного напряжения лежит в пределах от 50 до 1000 вольт. Данная серия полупроводниковых (кремниевых) диодов выполнена в пластиковом корпусе[2].

Серия выпрямительных кремниевых диодов 1N5400 также популярна и применяется в адаптерах переменного тока для питания более мощных бытовых приборов (до 3,0 А)[3].

Содержание

  • 1 Электрические параметры
  • 2 Интересный факт
  • 3 См. также
  • 4 Примечания
  • 5 Ссылки

Электрические параметры

Приведенная ниже таблица демонстрирует предельные эксплуатационные данные диодов серии 1N4001 и 1N5400:

Основные электрические параметры диодов серии 1N4001 и 1N5400[4][5][6]
Импульсное обратное напряжениеСила постоянного тока 1 AСила постоянного тока 3 A
50 V1N40011N5400
100 V1N40021N5401
200 V1N40031N5402
300 V1N5403
400 V1N40041N5404
500 V1N5405
600 V1N40051N5406
800 V1N40061N5407
1000 V1N40071N5408

Кремниевый чип, производимый Suzhou для Fairchild Semiconductor, весит всего 93 микрограмма[7][8][9][10].

Интересный факт

В процессе эксплуатации выяснилось, что многие из диодов этой серии демонстрируют изменение емкости и, таким образом, могут быть использованы в качестве временных заменителей варикапов.

См. также

  • P-n-переход
  • Выпрямительный диод

Примечания

  1. Though some writers and datasheets refer to «1N4000 series», a 1N4000 is a 10-watt Zener diode unrelated to the 1N4001 series of 1 amp rectifiers.
  2. Diodes: 1N4001 — 1N4007 datasheet
  3. Axial Discretes. Diotec Semiconductor AG. Архивировано из первоисточника 27 сентября 2012.
  4. 1N4001–1N4007 Datasheet
  5. 1N5400–1N5408 Datasheet
  6. Robert Diffenderfer Electronic devices: systems and applications. — Thomson Delmar Learning, 2005. — P. 54. — ISBN 978-1-4018-3514-9
  7. «1N5401 Certificate of Compliance», 8 Apr 2011, <http://www. fairchildsemi.com/coc/1N/1N5401.pdf>
  8. «1N5408 Certificate of Compliance», 8 Apr 2011, <http://www.fairchildsemi.com/coc/1N/1N5408.pdf>

  9. «1N4001 Certificate of Compliance», 8 Apr 2011, <http://www.fairchildsemi.com/coc/1N/1N4001.pdf>
  10. «1N4007 Certificate of Compliance», 8 Apr 2011, <http://www.fairchildsemi.com/coc/1N/1N4007.pdf>

Ссылки

Импортные диоды

Кремниевые выпрямительные диоды (t = — 65њС … + 150њС)
Ток, А Напряжение, В Корпус
50 100 200 400 600 800 1000
1.
0
1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 DO-41
1.0 1A1 1A2 1A3 1A4 1A5 1A6 1A7 R-1
2.0 RL201 RL202 RL203 RL204 RL205 RL206 RL207 DO-15
3.0 1N5400 1N5401 1N5402 1N5404 1N5406 1N5407 1N5408 DO-27
6. 0 6A05 6A1 6A2 6A4 6A6 6A8 6A10 R-6
Выпрямительные диоды для поверхостного монтажа (t = — 65њС … + 150њС)
Ток, А Напряжение, В Корпус
50 100 200 400 600 800 1000
1.0 SM4001 SM4002 SM4003 SM4004 SM4005 SM4006 SM4007 SM-1
1. 0 M1 M2 M3 M4 M5 M6 M7 DO-214AG
Кремниевые импульсные диоды (t = — 65њС … + 150њС, время восстановления 4.0 нс)
Наименование Макс. обр. пиковое напр., В Макс. выпрям. ток, мА Корпус
1N4148 10 150 DO-35
DL4148 10 150 DL-35
Высоковольтные диоды (t = — 65њС . .. + 150њС)
Наименование Макc. обр. пик. напр. Макс. выпр. ток при tњС Пик. прямой имп. ток Макс. обр. ток Макс. пр. напр. Корпус
В A tњС А мКА В
HVM5 5000 0.35 50 50.0 5.0 8.0 HVM
HVM8 8000 13. 5
HVM10
10000
HVM12 12000
HVM14 14000 14.0
HVM15 15000
Диоды Шоттки (t = — 65њС … + 150њС)
Наименование Макc. обр. пик. напр. Макс. выпр. ток при tњС Пик. прямой имп. ток Макс. обр. ток Макс. пр. напр. Корпус
В A
tњС
А мКА В
1N5817 20 1. 0 90 25 1.0 0.450 DO-41
1N5818 30 1.0 90 25 1.0 0.550
1N5819 40 1.0 90 25 1.0 0.600
1N5821
30
3.0 95 80 2.0 0.500 DO-27
1N5822 40 3.0 95 80 2. 0 0.525
SR160 60 1.0 100 40 1.0 0.700 DO-41
SR360 60 3.0 100 150 3.0 0.750 DO-27
SR540 40 5.0 60 150 5.0 0.570
SR560 60 5.0 85 150 5.0 0.700
SR840 40 8. 0 90 150 5.0 0.650 TO-220A
SR860 60 8.0 115 150 5.0 0.750
Высокоэффективные выпрямительные диоды (t = — 65њС … + 150њС)
Наименование Макc. обр. пик. напр. Макс. выпр. ток при tњС Пик. прямой имп. ток Макс. обр. ток Макс. пр. напр. Время восстан. Корпус
В A tњС А мКА В нс
HER101 50 1. 0 50 30 5.0 1.0 50 DO-41
HER102 100
HER103 200
HER104 300 1.3
HER105 400 70
HER106 600 1.7
HER107 800
HER108 1000
HER201 50 2.0 50 60 5. 0 1.0 50 DO-15
HER202 100
HER203 200
HER204 300 1.3
HER205 400 70
HER206 600 1.7
HER207 800
HER208 1000
HER301 50 3.0 50 150 10. 0 1.0 50 DO-27
HER302 100
HER303 200
HER304 300 1.3
HER305 400 70
HER306 600 1.7
HER307 800
HER308 1000
Быстродействующие выпрямительные диоды (t = — 65њС … + 150њС)
Наименование Макc. обр. пик. напр. Макс. выпр. ток при tњС Пик. прямой имп. ток Макс. обр. ток Макс. пр. напр. Время восстан. Корпус
В A tњС А мКА В нс
SF12 100 1.0 55 30 5.0 0.95 35 DO-41
SF14 200
SF18 600 1. 25
SF22 100 2.0 75 0.95 DO-15
SF24 200
SF28 600 1.25
SF32 100 3.0 125 0.95 DO-27
SF34 200
SF52 100 5.0 150
SF54 200 TO-220
SF162 100 16. 0 125 125 10.0 0.975
SF164 200 TO-3P
SF302 100 30.0 100 300
SF304 200
Быстровосстанавливающиеся диоды (t = — 65њС … + 150њС)
Наименование Макc. обр. пик. напр. Макс. выпр. ток при tњС Пик. прямой имп. ток Макс. обр. ток Макс. пр. напр. Время восстан. Корпус
В A tњС А мКА В нс
FR301 50 3.0 75 200 10 1.3 150 DO-27
FR302 (BY396) 100
FR303 (BY397) 200
FR304 (BY398) 400
FR305 600 250
FR306 (BY399) 800 500
FR307 1000
BY297 200 2. 0 75 70 5.0 1.3 150 DO-15
BY298 400
BY299 800 500

1N5402 ON Semiconductor 0,03691 $/ 1 SPQ, 56503 Оригинальные детали на складе

Технические характеристики 1N5402

ПО Полупроводник 1N5402 технические характеристики, атрибуты, параметры и детали, аналогичные спецификациям ON Semiconductor 1N5402.

Атрибут продукта Значение атрибута
Статус жизненного цикла ПОСЛЕДНИЕ ДОСТАВКИ (Последнее обновление: 4 дня назад)
Контактное покрытие Банка
Устанавливать Сквозное отверстие
Тип крепления Сквозное отверстие
Пакет/кейс DO-201AD, Осевой
Количество контактов 2 контакта
Пакет устройств поставщика ДО-201АД
Масса 360 мг
Упаковка Лента и катушка (TR)
Опубликовано 2000 г.
Статус детали Устаревший
Уровень чувствительности к влаге (MSL) 1 (неограниченно)
Количество прекращений 2Терминации
Максимальная рабочая температура 150°С
Минимальная рабочая температура -65°С
Емкость 30 пФ
Напряжение — номинальное постоянное 200В
Атрибут продукта Значение атрибута
Максимальная рассеиваемая мощность 6,25 Вт
Текущий рейтинг
Номер базовой детали 1N5402
Количество элементов 1Элемент
Полярность Стандарт
Конфигурация элемента Одинокий
Скорость Стандартное восстановление > 500 нс, > 200 мА (Io)
Тип диода Стандарт
Ток — обратная утечка при Vr 5 мкА при 200 В
Рассеяние мощности 6,25 Вт
Выходной ток
Напряжение — прямое (Vf) (макс. ) при Если 1,2 В при 3 А
Прямой ток
Рабочая температура — соединение -55°К~150°К
Максимальный импульсный ток 200А
Напряжение обратного постоянного тока (Vr) (макс.) 200В
Текущий — средний выпрямленный (Io)
Атрибут продукта Значение атрибута
Прямое напряжение 1,2 В
Максимальное обратное напряжение (пост. ток) 200В
Средний выпрямленный ток
Пиковый обратный ток 5 мкА
Максимальное повторяющееся обратное напряжение (Vrrm) 200В
Емкость @ Vr, Ф 30 пФ при 4 В 1 МГц
Пиковый неповторяющийся импульсный ток 200А
Обратное напряжение 200В
Максимальный прямой импульсный ток (Ifsm) 200А
Диаметр 5,6 мм
Высота 5,6 мм
Длина 9,5 мм
Ширина 5,6 мм
Радиационное упрочнение Нет
ДОСТИГНУТЬ SVHC Нет SVHC
Статус RoHS Соответствует RoHS
Без свинца Без свинца

осталось Просмотреть похожие

1N5402 Документы

Загрузите спецификации и документацию производителя для 1N5402

Спецификации

1N5401-08 1N5400-5408 Series 1N5402-ON-Semiconductor-datasheet-10635. pdf 1N5402-ON-Semiconductor -техническое описание-501272.pdf 1N5402-ON-Semiconductor-техническое описание-86694495 Описание -8636870.pdf 1N5402 -Fairchild-Semiconductor-datasheet-14041564.pdf

Информация об окружающей среде

Декларация о материалах 1N5402

Устаревание PCN/ EOL

Несколько устройств 19/Jun/2009

Конструкция/спецификация PCN

Обновление технического описания серии 1N5400 от 3 июня 2008 г. Logo 17 августа 2017 г.

PCN Упаковка

Mult Devices 24 октября 2017 г.

Изменение статуса детали PCN

90 413 Изменение состояния 22 февраля 2017 г.

ReachStatement

Fairchild-Semiconductor-1N5402.pdf

Популярный поиск

Ниже приведен популярный раздел поиска.

Рекомендуемые производители и категории

Реле Интегральные схемы конденсаторы Встроенные — ПЛИС Резисторы Катушки индуктивности, катушки, дроссели RF/IF и RFID Датчики, Преобразователи Изоляторы Дискретные полупроводниковые продукты Соединители, межсоединения

Лучшие продажи

СТМ32Ф051К8Т7

STMicroelectronics

IC MCU 32BIT 64KB FLASH 32LQFP

10000 В наличии

СК6SLX45-2FGG484C

Силинкс Инк.

XILINX XC6SLX45-2FGG484CFPGA, SPARTAN-6 LX, 43K, 484FGBGA

2274 В наличии

LIS3DHTR

STMicroelectronics

УСКОРЕНИЕ 2-16G I2C/SPI 16LGA

$0 . 65379 (за 1К)

56376 В наличии

СТМ32Ф103Р8Т6

STMicroelectronics

MCU 32-разрядный STM32F1 ARM Cortex M3 RISC 64 КБ Flash 2,5 В/3,3 В 64-контактный лоток LQFP

1355 В наличии

СК6SLX9-2FTG256C

Силинкс Инк.

СИЛИНК XC6SLX9-2FTG256CFPGA, SPARTAN-6 LX, 9K, 256FTGBGA

40 В наличии

СТМ706М6Ф

STMicroelectronics

СУПЕРВАЙЗОР 5V сторожевой пес 8SOIC

$0 . 23629 (за 1К)

7158 В наличии

Другие включают «1Н540» части

Следующие части включают «1N540»

Руководство по покупкам

Если у вас есть какие-либо вопросы, вы можете быстро связаться с нами следующими способами

Тел. : 00852-9140 9162 Тел.: 00852-8170 3377 Тел.: 0755-8355-3637

Электронная почта: [email protected]

Айви Чен Вивиан Лю Рокси Чжэн

Период доставки

Посылки будут доставлены в течение 1-2 дней с момента поступления всех товаров на наш склад. Товары в наличии могут быть отправлены в течение 24 часов. Срок доставки зависит от способа доставки и пункта назначения доставки.

Стоимость доставки

Стоимость доставки зависит от размера, веса и пункта назначения посылки. JAK предлагает конкурентоспособные варианты доставки через ведущих перевозчиков DHL, FedEx и UPS. Мы также предлагаем услуги счета доставки для клиентов, которые хотят получать счета непосредственно за доставку.

Методы доставки

Отслеживание доставки

После доставки компонентов номер отслеживания будет немедленно отправлен по электронной почте. Номер отслеживания также можно найти в истории заказов.

Возвращение

Все возвраты должны быть произведены в течение 60 дней с даты выставления счета и сопровождаться оригинальным номером счета, гарантийным талоном, изображением детали и кратким объяснением или протоколом испытаний причины возврата. Возвраты не принимаются по истечении 60 дней. Возвращаемый товар должен быть в оригинальной упаковке и в состоянии, пригодном для продажи. Детали, возвращенные из-за ошибки клиента во время предложения или продажи, не принимаются. Пожалуйста, свяжитесь со службой поддержки для получения разрешения на возврат перед возвратом товара.

Как купить

Доступны онлайн и оффлайн заказы.
Пожалуйста, ознакомьтесь с руководством по процессу заказа по ссылке ниже: https://www.jakelectronics.com/howtobuy
Если у вас есть какие-либо проблемы с работой, пожалуйста, свяжитесь с нашей службой поддержки клиентов.

Оплата

TT заранее (банковский перевод), Western Union, кредитная карта, PayPal. Клиент несет ответственность за стоимость доставки, банковские сборы, пошлины и налоги.

Индекс :

0 1 2 3 4 5 6 7 8 9 А Б С Д Е Ф г ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

Производители марки 1N5402: ON Semiconductor, склад JAK, справочная цена 1N5402. ON Semiconductor. Параметры 1N5402, техническое описание 1N5402 в формате PDF и описание схемы контактов. Вы можете использовать 1N5402 Diodes — Rectifiers — Single, DSP Datesheet PDF, найти схему контактов 1N5402, принципиальную схему и метод использования функции, учебные пособия по электронике 1N5402. Вы можете скачать с JAK .

1N5404 1N5401 1N5408 1N5402 Спецификация

1N5401 — 1N5408 Выпрямители общего назначения

Деталь Технический паспорт
1N5404 1N5404 (pdf)
Сопутствующие детали Информация
1N5406 1N5406
Предварительный просмотр технического описания в формате PDF
Теперь часть

Чтобы узнать больше о ON Semiconductor, посетите наш веб-сайт по адресу

ON Semiconductor и логотип ON Semiconductor являются товарными знаками компании Semiconductor Components Industries, LLC dba ON Semiconductor или ее дочерних компаний в США и/или других странах. ON Semiconductor владеет правами на ряд патентов, товарных знаков, авторских прав, коммерческих тайн и другой интеллектуальной собственности. Перечень продуктов/патентов ON Semiconductor можно найти на веб-сайте ON Semiconductor. ON Semiconductor оставляет за собой право вносить изменения в любые продукты без дополнительного уведомления. ON Semiconductor не дает никаких гарантий, заверений или гарантий в отношении пригодности своей продукции для какой-либо конкретной цели, а также ON Semiconductor не берет на себя никакой ответственности, возникающей в результате применения или использования какого-либо продукта или схемы, и, в частности, отказывается от какой-либо ответственности, в том числе без ограничение специальных, косвенных или случайных убытков. Покупатель несет ответственность за свои продукты и приложения, использующие продукты ON Semiconductor, включая соблюдение всех законов, нормативных актов и требований безопасности или стандартов, независимо от какой-либо информации о поддержке или приложениях, предоставленной ON Semiconductor. «Типичные» параметры, которые могут быть указаны в технических описаниях и/или спецификациях ON Semiconductor, могут изменяться и действительно различаются в зависимости от применения, а фактическая производительность может меняться со временем. Все рабочие параметры, включая «Типовые», должны быть проверены техническими экспертами заказчика для каждого приложения клиента. ON Semiconductor не передает никаких лицензий в соответствии со своими патентными правами или правами других лиц. Продукты ON Semiconductor не разработаны, не предназначены и не разрешены для использования в качестве критически важного компонента в системах жизнеобеспечения или любых медицинских устройствах класса 3 FDA или медицинских устройствах с такой же или аналогичной классификацией в иностранной юрисдикции или любых устройствах, предназначенных для имплантации в человека. тело. Если Покупатель приобретает или использует продукты ON Semiconductor для любого такого непреднамеренного или несанкционированного применения, Покупатель должен возместить ущерб и ограждать ON Semiconductor и ее должностных лиц, сотрудников, дочерние компании, филиалы и дистрибьюторов от любых претензий, затрат, убытков и расходов, а также разумного адвоката. сборы, возникающие прямо или косвенно в связи с любым требованием о телесных повреждениях или смерти, связанным с таким непреднамеренным или несанкционированным использованием, даже если в таком заявлении утверждается, что ON Semiconductor проявила небрежность в отношении конструкции или изготовления детали. ON Semiconductor является работодателем, предоставляющим равные возможности/позитивные действия. Эта литература подпадает под действие всех применимых законов об авторском праве и никоим образом не предназначена для перепродажи.
1N5401 — 1N5408 Выпрямители общего назначения

Август 2015 г.
1N5401 — 1N5408 Выпрямители общего назначения
• Работа при TA = 75°C без теплового разгона
• Способность к большим токам
• Малая утечка
Информация для заказа

Номер детали 1N5401 1N5402 1N5404 1N5406 1N5408

Верхняя метка 1N5401 1N5402 1N5404 1N5406 1N5408

DO-201AD

ЦВЕТНАЯ ПОЛОСА DEN OTES CATHODE

Пакет DO-201AD DO-201AD DO-201AD DO-201AD DO-201AD

Способ упаковки Лента и катушка Лента и катушка Лента и катушка Лента и катушка Лента и катушка

Абсолютные максимальные значения

Нагрузки, превышающие абсолютные максимальные значения, могут повредить устройство. Устройство может не функционировать или быть работоспособным в условиях, превышающих рекомендуемые условия эксплуатации, и не рекомендуется нагружать детали до этих уровней. Кроме того, длительное воздействие нагрузок, превышающих рекомендуемые условия эксплуатации, может повлиять на надежность устройства. Абсолютные максимальные рейтинги являются только рейтингами стресса. Значения приведены для TA = 25°C, если не указано иное.

VRRM IF AV

IFSM TSTG

Параметр

Значение 1N5401 1N5402 1N5404 1N5406 1N5408
100 200 400 600 1000
200 от -55 до +150 от -55 до +150

Единица В A

A °C °C
1N5401 — 1N5408 Выпрямители общего назначения

Тепловые характеристики

Значения приведены для TA = 25°C, если не указано иное.

Параметр

Рассеиваемая мощность Типичное тепловое сопротивление, переход-окружающая среда

Значение 20

Единица Вт
°C/Вт

Электрические характеристики

Значения даны при TA = 25°C, если не указано иное.

Символ VF Irr IR CT

Параметр

Условия

Прямое напряжение

IF = A

TA = 105°C

TA = 25°C TA = 100°C

Общая емкость

VR = В , f = МГц

Значение 1N5401 1N5402 1N5404 1N5406 1N5408

Единица В мА мкА пФ
2001 Fairchild Semiconductor Corporation
1N5401 — 1N5408 Выпрямители общего назначения

Типовые рабочие характеристики
ПУБЛИКАЦИЯ ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

ВЫПОЛНЕНИЕ ЛИТЕРАТУРЫ Центр распространения литературы ON Semiconductor 19521 E.
