Что такое диод 1N5819. Какие основные параметры у этого диода Шоттки. Где применяется 1N5819 в электронике. Как устроен и работает диод Шоттки 1N5819.
Содержание
Что представляет собой диод 1N5819
1N5819 — это диод Шоттки, также известный как диод с горячими носителями заряда. Данный электронный компонент обладает следующими ключевыми характеристиками:
Низкое прямое падение напряжения — около 0,3-0,4 В
Высокая скорость переключения
Максимальное обратное напряжение — 40 В
Максимальный прямой ток — 1 А

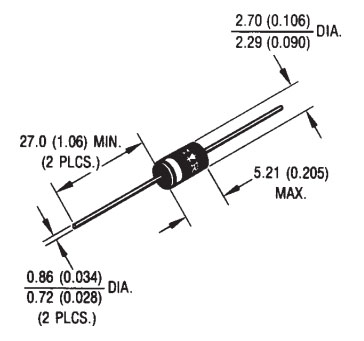

Корпус — DO-41 (осевые выводы)
Диод 1N5819 формируется на основе контакта металла с полупроводником n-типа, что обеспечивает его уникальные свойства. Он широко применяется в высокочастотных схемах, где требуется быстрое переключение.
Основные параметры диода Шоттки 1N5819
Рассмотрим подробнее ключевые электрические характеристики 1N5819:
Максимальное обратное напряжение: 40 В
Максимальный прямой ток: 1 А
Прямое падение напряжения: 0,6 В при токе 1 А
Максимальный импульсный прямой ток: 25 А
Обратный ток утечки: 500 мкА при 40 В
Общая емкость: 110 пФ при обратном напряжении 4 В и частоте 1 МГц
Рабочая температура перехода: от -65°C до +125°C
Как видно из параметров, 1N5819 обладает низким прямым падением напряжения и способен работать на высоких частотах, что делает его отличным выбором для многих применений.
Области применения диода 1N5819
Благодаря своим уникальным свойствам, диод Шоттки 1N5819 нашел широкое применение в различных областях электроники:
Высокочастотные выпрямители
Схемы защиты от переполюсовки
DC-DC преобразователи
Схемы выборки-хранения
Логические схемы
Детекторы огибающей ВЧ сигналов
Солнечные электростанции
Зарядные устройства
Где еще можно встретить 1N5819? В каких конкретных устройствах он применяется чаще всего? Диод 1N5819 часто используется в блоках питания компьютеров, зарядных устройствах для мобильных телефонов, инверторах солнечных батарей и многих других электронных устройствах, где требуется эффективное и быстрое выпрямление.
Конструкция и принцип работы диода Шоттки 1N5819
Диод Шоттки 1N5819 имеет следующую конструкцию:
Анод выполнен из металла (например, вольфрама, молибдена или платины)
Катод — из полупроводника n-типа
На границе металл-полупроводник формируется барьер Шоттки
Как работает диод 1N5819? При подаче прямого напряжения электроны легко преодолевают барьер Шоттки, обеспечивая низкое падение напряжения. В обратном направлении барьер блокирует движение электронов. Отсутствие p-n перехода позволяет диоду Шоттки работать на высоких частотах.
Сравнение 1N5819 с обычными диодами
Чем диод Шоттки 1N5819 отличается от обычных диодов? Основные различия:
Более низкое прямое падение напряжения (0,3-0,4 В против 0,6-0,7 В у кремниевых диодов)
Более высокая скорость переключения
Меньшее время обратного восстановления
Более высокий обратный ток утечки
Эти особенности делают 1N5819 предпочтительным выбором для высокочастотных применений, где важна эффективность и быстродействие.
Особенности монтажа и применения 1N5819
При работе с диодом 1N5819 следует учитывать некоторые нюансы:
Чувствительность к статическому электричеству — необходимо соблюдать меры защиты
Важно не превышать максимально допустимые параметры по току и напряжению
При пайке рекомендуется использовать теплоотвод для защиты диода от перегрева
В высокочастотных схемах нужно минимизировать длину выводов
Какие меры предосторожности нужно соблюдать при монтаже 1N5819? Помимо защиты от статического электричества, важно не допускать механических повреждений корпуса и выводов диода. Также следует избегать перегрева при пайке, используя соответствующий режим пайки и теплоотвод.
Аналоги и замены диода 1N5819
Существует ряд диодов Шоттки, которые могут служить заменой 1N5819 в различных применениях:
1N5817 — имеет схожие характеристики, но меньший максимальный ток (1 А против 1,5 А у 1N5819)
1N5821 — обладает большим максимальным током (3 А)
BAT54 — SMD-версия с меньшим максимальным током (200 мА)
SS14 — также SMD-версия, но с током до 1 А
При выборе замены важно учитывать не только основные параметры, но и особенности конкретного применения, включая рабочую частоту, температурный диапазон и требования к монтажу.
Перспективы развития технологии диодов Шоттки
Технология диодов Шоттки продолжает развиваться. Какие тенденции наблюдаются в этой области?
Уменьшение прямого падения напряжения
Увеличение рабочих частот
Повышение максимально допустимых токов и напряжений
Улучшение температурной стабильности
Разработка новых материалов для формирования барьера Шоттки
Эти усовершенствования позволят создавать еще более эффективные и надежные электронные устройства в будущем. Диоды Шоттки, подобные 1N5819, продолжат играть важную роль в развитии электроники.
1N5819 Диод Шоттки Спецификация, схема выводов, характеристики и применение
В этом посте сегодня я задокументирую введение в 1n5819. 1n5819 — это диод Шоттки, также называемый диодом с горячей несущей, используемый…
Привет друзья! Рад видеть вас рядом. Спасибо, что нажали на это чтение. В этом посте сегодня я задокументирую введение в 1n5819..
1n5819 — это диод Шоттки, также называемый диодом с горячей несущей, используемый для чрезвычайно быстрого переключения. Этот диод формируется, когда металлический материал сочетается с полупроводниковым материалом. Эта комбинация приводит к образованию барьера, блокирующего поток электронов. Причина, по которой это также называется диодом с горячей несущей.
Я предлагаю вам прочитать этот пост полностью, так как я проведу вас через полное введение в 1n5819, включая таблицу данных, распиновку, функции, эквиваленты и приложения.
Давайте начнем.
Знакомство с 1N5819
1n5819 — это диод Шоттки, используемый для быстрых переключений.
Обладая высокой скоростью переключения и низким падением напряжения в прямом направлении, это устройство используется в высокочастотных устройствах, таких как инверторы постоянного тока.
Этот диод характеризуется низкой электронной энергией в несмещенном состоянии, что отвечает за создание барьера внутри диода, который, в свою очередь, блокирует движение электронов. Образование барьера является причиной того, что эти диоды Шоттки также известны как диоды с горячими носителями.
Обычные диоды и диоды Шоттки являются аналогичными устройствами с точки зрения протекания тока. Оба способствуют движению тока только в одном направлении, то есть от анодного вывода к катодному.
Эти устройства отличаются по напряжению, необходимому для питания этих устройств. Выходное напряжение источника постоянного тока 2 В подается на диоды, диодам Шоттки требуется всего 0,3 В, оставляя 1,7 В для питания диода, в то время как обычному диоду требуется всего 0,7 В, оставляя позади 1,3 В для питания обычного диода.
Знайте, что… там, где требуется меньше рассеиваемой мощности, эти диоды Шоттки можно заменить полевыми МОП-транзисторами.
1N5819 Технический паспорт
Прежде чем приступить к работе с этим компонентом, целесообразно просмотреть техническое описание компонента, в котором указаны основные характеристики устройства. Вы можете скачать техпаспорт этого устройства, нажав на ссылку ниже.
1N5819 Распиновка
На картинке ниже показана схема распиновки 1n5819.
Компонент 1n5819 состоит из двух клемм. Эти клеммы используются для внешнего соединения с электрической цепью.
Один вывод называется положительным анодом, а другой вывод называется отрицательным катодом.
Положительный анод изготовлен из металла, а отрицательный катод — из полупроводникового материала.
Процесс проводимости осуществляется от анодного вывода к катодному. Анод — это область, с которой ток входит в диод, а катод — это сторона, с которой он выходит из диода.
1N5819 Особенности
Ниже приведены основные характеристики 1n5819, которые помогут вам понять, чем это устройство отличается от аналогов, доступных на рынке.
Тип диода = диод Шоттки
Используемый полупроводник = n-тип
Среднеквадратичное значение обратного напряжения = 28 В
Средний прямой ток = 1 А
Прямое падение напряжения = 600 мВ при 1 А
Прямой импульсный ток = 25 А
Пиковое обратное напряжение = 40 В
Доступный пакет = DO-41
1n5819 Конструкция диода Шоттки
Этот диод Шоттки изготовлен из металла и полупроводникового материала. Сторона анода состоит из металла, а сторона катода — из полупроводникового материала.
Полупроводник n-типа используется для создания диода Шоттки. Полупроводник n-типа представляет собой материал, в котором электроны являются основными носителями, а дырки — неосновными носителями. Вы также можете использовать полупроводниковый материал p-типа для изготовления этого диода Шоттки, но материалы n-типа предпочтительнее материала p-типа, поскольку последний имеет низкое прямое падение напряжения.
Когда такие металлы, как вольфрам, молибден, хром и платина, соединяются с полупроводниковым материалом n-типа, они образуют диод Шоттки.
В диоде Шоттки ток движется от вывода анода к выводу катода, и этот диод блокирует движение тока в обратном направлении.
Прямое падение напряжения на диоде Шоттки в основном связано с природой металла и полупроводникового материала, используемого для формирования барьера, ограничивающего движение электронов.
1N5819 Применение
1n5819 используется в следующих приложениях.
Используется для управления электронным зарядом.
Используется в обратных и логических схемах.
Используется в схемах выборки и хранения.
Используется для защиты от полярности и преобразователей постоянного тока.
Используется для обнаружения сигналов и приложений с очень быстрым переключением.
Используется в радиочастотных приложениях и солнечных системах.
Используется в высокочастотных и низковольтных инверторах.
Это было все о введении в 1n5819. Поделитесь своими ценными предложениями и отзывами о контенте, которым мы делимся, и помогите нам создать качественный контент в соответствии с вашими требованиями. Если у вас есть какие-либо вопросы, связанные с этой статьей, вы можете задать их в разделе комментариев ниже, я буду рад помочь вам, чем смогу. Спасибо, что прочитали эту статью.
