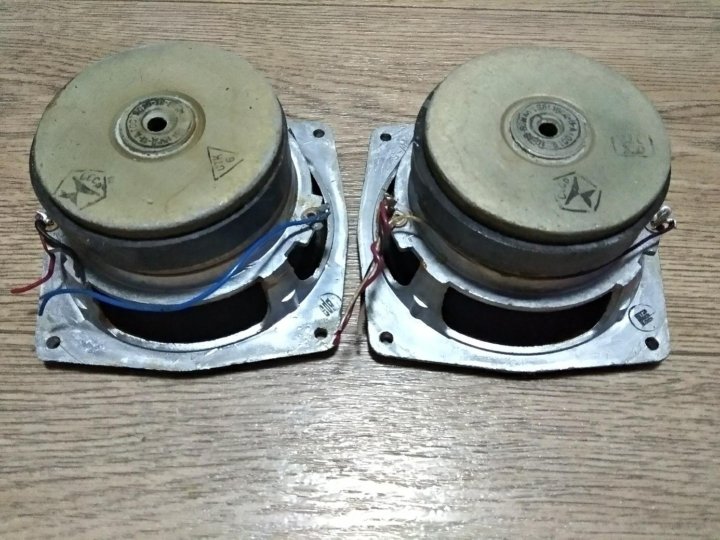

<!—В хорошем состояние рабочие 8 ом Цена указана за штуку. Технические характеристики: Значение Эффективный рабочий диапазон частот, Гц 200. ..5000 Неравномерность частотной характеристики звукового давления, дБ, не более 12 Уровень характеристической чувствительности, дБ, не менее 89 Рабочая мощность, Вт 15 Полный коэффициент гармонических искажений, %, при подведении рабочей мощности иа частотах, Гц: 400…630 5 1000…4000 3 Номинальное электрическое сопротивление, Ом 8 Предельная шумовая (паспортная) мощность, Вт 20 Предельная долговременная мощность, Вт 20 Предельная кратковременная мощность, Вт 40 Частота основного резонанса, Гц 120+40-20 Габаритные размеры, мм Ø125×73,5 Масса, кг, не более 1,3 —>В хорошем состояние рабочие 8 ом Цена указана за штуку.

Технические характеристики: Значение
Эффективный рабочий диапазон частот, Гц 200…5000
Неравномерность частотной характеристики звукового давления, дБ, не более 12
Уровень характеристической чувствительности, дБ, не менее 89
Рабочая мощность, Вт 15
Полный коэффициент гармонических искажений, %, при подведении рабочей мощности иа частотах, Гц:
400. ..630 5
1000…4000 3
Номинальное электрическое сопротивление, Ом 8
Предельная шумовая (паспортная) мощность, Вт 20
Предельная долговременная мощность, Вт 20
Предельная кратковременная мощность, Вт 40
Частота основного резонанса, Гц 120+40-20
Габаритные размеры, мм Ø125×73,5
Масса, кг, не более 1,3

Тип сделки:

Предоплата

Способы оплаты:

По договоренности

Доставка:

Другие способы/по договоренности

просмотры : 0

Доработка 15 ГД-11А (20 ГДС-4-8) и 10 ГД-35 (10 ГДВ-2-16)

• Главная
• →
• Радиотехника 19 и 20 века (Телевизоры, акустика, оптика, и т.д.)
• →
• Акустические системы, динамики, громкоговорители по заводам производителям СССР
• →
• динамики
• →
• послевоенные заводы производители динамиков
• →
• П.О. Карпаты гор. Ивано- Франковск
• →
• динамики производства Ивано- Франковского завода Карпаты

Искать:

купить, продать Динамик 20ГДС-3 (15ГД-11А), цены

Динамик 20ГДC-3 (15ГД-11А)

20ГДС-3 (15ГД-11А) — головка громкоговорителя электродинамического типа, среднечастотная, круглая, снеэкранированной магнитной цепью.

Гарантийный срок эксплуатации: 1,5 года. Технические условия: Cr 3.843.032-01 ТУ

Предназначена для применения в закрытых и фазоинверсных выносных акустических системах первой и второй группы сложности в качестве среднечастотного звена для работы в помещении. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава.

Магнитная цепь содержит следующие элементы:

— Кольцевой ферритовый магнит марки М16БА190 размером К85x35x15 мм; — Керн диаметром 24,9 мм; — Верхний фланец с отверстием диаметром 27 мм. Высота воздушного зазора 8 мм; радиальная ширина воздушного зазора 1,05 мм, индукция в зазоре 0,8 Тл.

Подвижная система включает в себя:

— Звуковую катушку, намотанную проводом марки ПЭТВ-1 диаметром 0,16 мм, намотка двухслойная, впервом слое 47 витков, во втором 45 витков, высота намотки 8,6 мм; Омическоесопротивление 6,4+-0,5 Ом; Каркас звуковой катушки изготовлен из фольги А6-М-0,05×25 и бумаги ЭН-70. Высота ЗК 23 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 26,35 мм; — Диффузор конической формы и колпачок, изготовленные из бумажной массы с пропиткой; — Подвес тороидальной формы, изготовленный из пенополиуретана; — Центрирующую шайбу, изготовленную из ткани с пропиткой;

Технические характеристики:

— Диапазон воспроизводимых частот — 200-5000 Гц; — Рабочая мощность — 15 Вт; — Неравномерность частотной характеристики звукового давления — 10 дБ; — Уровень характеристической чувствительности — 92 дБ; — Полный коэффициент гармонических искажений при подведении мощности, соответствующейноминальному среднему звуковому давлению на частотах 400-630 Гц — 4 %; свыше 1000 Гц — 3 %; — Номинальное электрическое сопротивление — 8 Ом; — Предельная шумовая (паспортная) мощность — 20 Вт; — Предельная долговременная мощность — 20 Вт; — Предельная кратковременная мощность — 30 Вт; — Частота основного резонанса — 100+-30 Гц;

Размеры: 125×73,7 мм; Вес: 1,2 кг.

Динамик 20ГДС-3 устанавливался в следующие акустические системы:

— Амфитон 50АС-022;

— Электроника 25АС-027;

Доработка 15 ГД-11А (20 ГДС-4-8) и 10 ГД-35 (10 ГДВ-2-16)

Способ доработки этой АС, позволяющий всего за один день заметно улучшить ее звучание. Следует отметить, что результаты доработки 35 АС проверялись только на слух, посредством оценки качества звучания экспертами.

Известно, что при линейной АЧХ номинальная и шумовая мощности громкоговорителя в значительной степени определяются мощностью и чувствительностью СЧ головки. К тому же воспроизводимые этой головкой средние частоты, как наиболее информационно значимые, существенно влияют на качество звучания любой АС.

В громкоговорителе 35 АС в качестве СЧ головки используется 15 ГД-11А (новое название 20 ГДС-4-8). К недостаткам можно прибавить сильные призвуки диффузора или так называемые структурные призвуки. Эти искажения порождаются паразитными колебаниями излучающих поверхностей громкоговорителя. Причем они очень незначительны при воспроизведении синусоидального сигнала и существенно возрастают при воспроизведении реального музыкального сигнала, придавая звуку неприятный “картонный” характер. Такие искажения особенно заметны при воспроизведении стереофонических программ. Причем они имеют место во всех традиционных головках громкоговорителей, не исключая 4 ГД-53 (новое наименование 5 ГДШ-5-4). Однако в мощной 15 ГД-11А эти искажения особенно нетерпимы из-за высокого звукового давления, при котором резко увеличиваются и паразитные колебания, большая доля которых приходится на пылезащитный колпачок головки 15 ГД-11А и ее диффузор.

К сожалению, заменить головку 15 ГД-11А практически нечем, и остается один путь улучшения звучания 35АС – доработка СЧ головки, что и было сделано автором. Эксперименты с головкой 15 ГД-11А показали, что ее структурные призвуки можно существенно уменьшить, создав на ее основе комбинированный, конусно-купольный тип головки с сопряженными оболочками, иначе говоря установив поверх пылезащитного колпачка дополнительный излучающий купол. Доработанная таким образом головка интересна тем, что обе оболочки (колпачок и купол) сильно демпфированы находящимся между ними объемом воздуха, а это позволяет получить купол приемлемой жесткости без применения сверхтвердых материалов. После установки купола уменьшаются деформации колпачка и исключается излучение им колебаний непосредственно в воздух. Жесткий край купола стабилизирует также и центр диффузора, препятствуя возникновению заметных деформаций на самом значимом для влияния на качество звучания головки участке диффузора. Деформации на периферийных его участках при этом не уменьшаются, но хорошо маскируются излучением купола, имеющего высокий КПД. В целом вся подвижная система головки работает в режиме, более близком к поршневому. Технология переделки головки 15 ГД-11А довольно проста, и при точном соблюдении приводимых ниже рекомендаций ее может выполнить даже начинающий радиолюбитель.

В качестве купола использована половина целлулоидного шарика для игры в настольный теннис. Предварительно шарик следует распилить или разрезать скальпелем точно по линии сварного шва. который хорошо виден на просвет. Края полученных таким образом половинок шарика нужно выровнять на мелком наждаке. Изнутри утолщение сварного шва удалять не надо, достаточно лишь слегка соскрести наплывы ножом так, чтобы купол без усилий и люфта легко надевался на пылезащитный колпачок.

Полученные заготовки закрепляют на оправках (удобно использовать элементы питания 373) резиновым клеем выпуклостью вверх. Для удаления неровностей внешнюю поверхность шариков следует зачистить мелкой шкуркой и в дальнейшем постараться не касаться руками. Затем нужно развести 0,5 см3 эпоксидной смолы с двойным количеством отвердителя и полученным составом покрыть шарики очень тонким, ровным слоем. Все излишки смолы нужно удалить чистой не оставляющей волокон тряпочкой.

Через пятнадцать минут следует осмотреть поверхность шариков и при необходимости еще раз протереть (но не насухо) их тряпочкой. Если слой клея достаточно ровный, можно приступать к дальнейшей отделке поверхности шариков графитовым порошком, который можно получить, натерев грифель простого карандаша средней твердости на мелкой шкурке. Порошок обильно наносят на поверхность шариков, затем слой порошка разравнивают пальцем и полируют ваткой, все время добавляя порошок. Движения должны быть легкими, скользящими, чтобы не сдвинулась тонкая пленка нанесенной на шарик смолы. Такое покрытие обеспечивает необходимую жесткость купола при его небольшом весе, поэтому здесь важно соблюсти меру. Если протереть заготовки купола слишком сильно, так что через графит будет просвечиваться шарик, то могут появиться нежелательные “целлулоидные” призвуки, если же слой покрытия слишком толстый, то купол получится тяжелым и звук будет глухим.

Когда заготовки приобретут сильный металлический блеск, работу можно считать законченной. Остается полностью просохшие купола приклеить по краям поверх пылезащитных колпачков головок жестким, лучше всего нитроцеллюлозным клеем (“Суперцемент”, “АГО” и др.). Шов должен быть герметичным.

Корзины были дополнительно обтянуты поролоновыми кольцами, изготовленными из заготовок 10х27х355 мм, концы которых склеены клеем “Момент”, встык. Боксы СЧ головок полностью заполнены ватой. Полезно прослушать звучание переделанных головок в СЧ диапазоне, срезав низшие и высшие частоты эквалайзером. Если приблизить ухо к самой головке, то можно легко услышать малейшие помехи, таким же способом можно на слух подобрать оптимальное демпфирование.

Несмотря на простоту, переделка заметно изменила свойства головки, улучшив сразу целый комплекс ее параметров. Прежде всего, новая головка практически не меняет тембровую окраску воспроизводимого сигнала, т.е. приближает звучание к звучанию исходной программы. Такая головка уверенно воспроизводит самый жесткий реальный сигнал с амплитудой свыше 12 В. тогда как не переделанная головка в таких случаях просто отказывает: появляются хрипы и шорохи, что делает сигнал неразборчивым.

Как и ожидалось, полоса частот расширилась до 6500 Гц. т.е. исчез главный недостаток головки 15 ГД-11А.

Благодаря форме и малым размерам основного излучателя заметно лучшей стала характеристика направленности головки. Полностью исчезли резкие провалы АЧХ по звуковому давлению при смещении с акустической оси, причем в пределах угла примерно ±30° спад вообще не уловим на слух. Широкая характеристика направленности излучателя не только сильно расширила зону прослушивания. но и позволила улучшить звучание и в центре зоны, т. е. создала эффект равномерного звукового поля.

Интересно, что несмотря на увеличение подвижной массы и сильное демпфирование. отдача головки не снизилась. а возросла приблизительно на 3 дБ. Это явление, на первый взгляд кажущееся парадоксальным, легко объясняется высоким КПД жесткого излучателя и уменьшением акустических потерь “в целлюлозе”.

Уместно отметить существенный недостаток 35 АС-1 и различных ее модификаций, о котором их владельцы обычно не подозревают. До переделки в АС ощущался хронический дефицит “высоких” частот (в данном случае тона выше 500 – 1000 Гц), не исправимый никакой коррекцией АЧХ (это справедливо как для 35 АС-1, так и для 35 АС-212 (S-90), 35 AC-013 и т. д.), что часто объясняли возрастной деградацией слуха слушателей. После переделки “все прошло”.

Наконец улучшился параметр, не определяемый численно, но весьма заметный: слитность звучания на “высоких” частотах. Этот фактор, в частности, также уменьшает привязку звука к громкоговорителю. Источник звучания как бы размывается, не ухудшая локализации кажущихся источников звучания.

Разумеется, чтобы получить все перечисленные преимущества АС. предварительно следует “вылечить” и головку 10 ГД-35 (10 ГДВ-2-16), а сделать это еще проще. Достаточно зашунтировать ее режекторным фильтром, настроенным на частоту 3000 Гц. Он представляет собой высокодобротный последовательный LC-контур. Емкость конденсаторов контура – 6,6 мкФ (МБГО и МБМ с допустимым отклонением от номинального значения ±10%), индуктивность катушки – 0,43 мГн, ее обмотка содержит 150 витков провода ПЭВ-1 диаметром жилы 0,8 мм, намотанных на каркасе диаметром 22 и длиной 22 мм с диаметром щечек 44 мм. По этим данным можно собрать контур без LC-метра, поскольку важен не точный номинал, а “захват” резонансной частоты, имеющей определенный разброс. В идеальном случае лучше настроить контур на конкретную головку, хотя острой необходимости в этом нет. Контур смонтирован на фанерке размерами 75х30 мм, которая через слой резины приклеена клеем “Момент” на стенку АС. Один вывод, например от конденсаторов, подпаивают к проводу, соединяющему аттенюатор с головкой, другой – к общему проводу.

В результате описанной доработки удалось избавиться не только от призвуков и дребезга на любой громкости, исчезло и характерное “сипение”, обычно считающееся неотъемлемым свойством головки 10 ГД-35. Теперь головка работает ничуть не хуже, а лучше головки 6 ГД-13 (6 ГДВ-4-8), особенно на пиках громкости, прежде всего, в силу большей мощности и широкополосности, т. е. меньшего влияния системы подвеса.

Результаты экспертизы полностью подтвердили верность теоретических предпосылок, положенных в основу модернизации.

При экспертизе с участием профессиональных музыкантов-классиков использовались, согласно стандартным методикам, отрывки музыкальных произведений различных жанров, исполняемые на разных инструментах. В качестве источника сигнала использовались фонограммы, записанные на высококачественных DMM-пластинках, воспроизводимых головкой звукоснимателя “Корвет-128” и высоколинейным усилителем на полевых транзисторах с номинальной мощностью 90 Вт.

Все эксперты (испытания проводились каждым отдельно) прежде всего отметили высокую естественность звучания – в принципе, самодостаточный критерий качества звучания.

Чистота и ясность звучания, без заметных призвуков, сохраняются в широком диапазоне мощностей, вплоть до максимальных. При обычном же прослушивании АС имеет солидный запас до 20 – 30 дБ на пиковые значения сигнала, которые звучат очень легко и ярко. Отсюда следует важный вывод. Не секрет, что 35 АС считаются системами с недостаточным динамическим диапазоном (к сожалению, замена СЧ головки еще более его ограничивает). При этом даже номинальный диапазон не может быть удовлетворительно реализован из-за лавинообразного роста искажений. Последнее обстоятельство создает впечатление ограничения амплитуды. Предложенная модернизация, может рассматриваться как расширяющая динамический диапазон, причем до уровня, удовлетворяющего любым условиям домашнего прослушивания.

Номинальная мощность переделанной АС составляет не менее 53 Вт, что соответствует звуковому давлению 103 дБ. В режиме максимальной мощности этот показатель равен 105 – 106 дБ, что не является пределом. Переделанная СЧ головка при подаче на нее максимальной мощности звучит лучше, чем исходная при номинальной, т.е. мощностные характеристики АС при условии высокого качества прежде всего ограничиваются мощностью резисторов фильтра и, в меньшей степени, крутизной фильтров. Другими словами, путем несложного усовершенствования можно получить АС с максимальной мощностью до 130 Вт и звуковым давлением 107 дБ, что соответствует международному уровню на престижные системы. При этом мощность и искажения АС будут определяться только НЧ головкой, искажения СЧ и ВЧ тракта по-прежнему не превысят номинальных.

Доработка и тюнинг акустики

13 Июня 2006. Обновлено 02.02.2020 22:50. Автор: Горыныч.

У КинАп существует (или существовало) три типа хороших широкополосных динамиков: 4А-33, 4А-32, 4А-32-6. Я их расставил в порядке предпочтений. Последний динамик обладает самым узким диапазоном частот и наибольшей неравномерностью АЧХ, зато у него единственного литой алюминиевый диффузородержатель, который не требует жёстких мер по его демпфированию как у первых двух динамиков. У первого динамика наиболее широкая полоса воспроизводимых частот и наименьшая неравномерность АЧХ. Ещё и размер в полтора раза меньше, чем у двух последних.

Перед установкой в акустические системы любых динамиков (отечественных и импортных) в ряде случаев требуется предварительная доработка. Это касается не только широкополосных, но и низко- и среднечастотных динамиков.

Дело в том, что кроме основной резонансной частоты динамические излучатели имеют ещё кучу механических резонансов корпуса диффузородержателя, эти резонансы часто перемножаются с воспроизводимым сигналом, что приводит к появлению сложных интермодуляционных искажений. Для возбуждения паразитных резонансов музыкальный сигнал с широким спектром подходит как нельзя лучше.

Ослабить паразитные механические резонансы динамика — первая задача после покупки. Не все (практически никто) не обращает на это внимания и ставят динамики в корпус прям так без «одежды». Борьба с резонансами ведется по двум направлении: демпфирование корпуса, «амортизация». На идею о демпфировании меня натолкнули фотографии профессиональных широкополосных динамиков в обрезиненных корпусах.

08 Июня 2006. Обновлено 02.02.2020 22:49. Автор: Павел Сайк.

Те, кто занимаются доработкой акустики, похожи на автолюбителей, которые вкладывают в свои «девятки» суммы, достаточные для покупки хорошей иномарки. Поделимся некоторыми достаточно простыми приемами доработки колонок, позволяющими небольшой ценой добиться значительного прироста качества звука.

Прежде чем заняться доработкой акустических систем, посмотри, что у тебя будет источником аналогового сигнала. Интегрированный кодек? Звуковая карта SB Live? Если так, то имей в виду: звук действительно хорошего качества ты не получишь, поскольку звуковая карта (кодек) будет сильно искажать его.

Конечно, прирост качества ты заметишь, но радости от этого будет мало. Идеальным варантом будет конечно внешние CD проигрыватели, DVD плеер и так далее. Если ты озаботился хорошим звуком, постарайся найти что-то из этого списка.

Перед тем как начать доработку, разузнай как можно больше о своей акустической системе. В зависимости от того что она из себя представляет изначально, от нее можно добиться большего или меньшего прироста качества.

08 Июня 2006. Обновлено 16.09.2020 12:30. Автор: Sergey Zhiltsoff.

В статье хочу рассказать, как просто и легко можно улучшить звучание русской акустической системы на примере доработки колонок Radiotechnikа S-30b для улучшения воспроизведения звука.

24 Мая 2006. Обновлено 04.01.2022 14:08. Автор: В. Шоров, г. Москва.

Способ улучшения параметров динамических головок, разработанный в Московском электротехническом институте связи, очень прост, не требует применения дефицитных материалов и доступен для повторения в домашних условиях, не говоря уже о производственных.

Казалось бы, узнав о нем, разработчики и изготовители головок с радостью возьмут его на вооружение, ведь при минимальных затратах он позволяет заметно снизить неравномерность частотной характеристики и нелинейные искажения без потери чувствительности. Однако «того, к сожалению, не произошло». Ни ИРПА им. Д. С. Попова, ни выпускающие головки рязанский радиозавод и гагаринский (Смоленской обл.) завод «Динамик», куда обращались сотрудники МЭИСа, им по-настоящему не заинтересовались.

11 Мая 2006. Обновлено 16.02.2020 18:20. Автор: Павел Сайк.

Акустические системы АС-35(S-90) известны, как одни из лучших акустических систем доперестроечных времен. Они выпускались разными заводами и в несколько отличной комплектации, не меняясь по сути. Для модификации были использованы системы 35АС-012 ГОСТ 23262-88 Брянского электромеханического завода, выпущенные в январе 1990 года. Они содержат динамики 75ГДН-3-4, 20ГДС-3-4, 10ГДВ-2-16 и рассчитаны на частотный диапазон 40–25000 гц (сопротивление 4 Ом).

Доработка русской акустики позволила уменьшить неравномерность АЧХ на средних частотах и избавиться от свойственного им «цыканья» и резкости на высоких частотах путем замены высокочастотной головки и демпфирования среднечастотной. Для переделки использовались ВЧ динамики фирмы Peerless 100 DT 26 72 SF FF WA 8 ( ном. по каталогу 811827). Вполне удачный вариант, особенно, если вас не смущает перспектива потратить на них около 53$, что сопоставимо со стоимостью самих S-90.

13 Марта 2000. Обновлено 23.02.2020 17:11. Автор: Р. Кунафин.

Эти миниатюрные АС, которыми некогда комплектовались электрофоны первой группы сложности «Мелодия-101-стерео», многие считают безнадежно устаревшими. Автор этой статьи утверждает, что они еще способны обеспечить вполне высококачественное звуковоспроизведение, для этого требуется небольшая доработка русской акустики.

01 Мая 1988. Обновлено 10.03.2020 22:37. Автор: Жбанов В..

Журнал «Радио» не впервые поднимает проблему улучшения свойст диффузоров массовых головок громкоговорителей путем пропитки их вибропоглащающими мастиками. Несколько лет назад этой теме была посвящена статья В. Шорова «Улучшение головок громкоговорителей». Публикуемая статья знакомит читателей с работами по демпфированию диффузоров динамиков автора Жбанова В., который дает рекомендации по применению корректирующих устройств, позволяющих улучшить форму АЧХ головок по звуковому давлению. Настоящей публикацией редакция еще раз хочет обратить внимание заводов-изготовителей на этот очень простой и доступный способ улучшения параметров головок громкоговорителей, который, к сожалению не нашел применения в производстве.

ПАС или ПАНЕЛЬ АКУСТИЧЕСКОГО СОПРОТИВЛЕНИЯ

С. Зотов

Возьмите динамик и закройте его с задней стороны корпусом, в котором просверлены отверстия. На эти отверстия натяните ткань, которую для фиксации лучше приклеить к этому корпусу, см. схему слева на рис. 1. При работе динамика диффузор приводит в движение воздух. Воздух, приводимый в движение задней стороной диффузора, будет проходить через ткань, при этом часть энергии будет тратиться на трение – это приведет к механическому (или, как еще говорят, акустическому) демпфированию диффузора динамика. Данная конструкция называется «панелью акустического сопротивления».
Итак, панель акустического сопротивления (далее по тексту часто будем применять сокращенное название – ПАС) является устройством акустического демпфирования диффузора динамика, которое позволяет радикально снизить акустическую добротность Qа и, как следствие, заметно уменьшить полную добротность динамика Qt.
Конструкции ПАС могут быть самыми разнообразными. Так, на схеме справа на рис. 1 представлен другой вариант, а именно, ткань «зажата» между двумя плоскими пластинами, в которых просверлены отверстия. В центральной части пластин имеется большое отверстие для магнитной системы динамика. В этой конструкции главное – уплотнить герметиком (или пластилином) щель между магнитной системой и панелью акустического сопротивления.
Нужно уяснить два принципиальных момента. Первое: ткань должна быть непременно натянута (!), ибо, если ткань будет «провисать», то воздух не будет проходить через нее, а будет лишь «трепать» эту ткань, в результате не будет тратиться энергия на трение, и ПАС не будет «работать» эффективно. Второе: чем ближе ПАС расположена к диффузору динамика, тем эффективнее ее работа, в этом смысле лучше всего расположить ПАС в окнах корзины!
Применение ПАС, т.е. акустического демпфера, позволяет затормозить собственные колебания диффузора, в результате существенно снизится время «послезвучания» и заметно повысится качество звучания динамика.

Рис. 1. Варианты конструкций панели акустического оформления

ПАС может быть применена, как к низкочастотному, так и к среднечастотному динамику, однако практика показывает, что целесообразнее применение ПАС именно к среднечастотному динамику, т.к. ухо человека в области средних частот обладает наибольшей чувствительностью. От качества среднечастотного динамика часто зависит успех (или неудача) всей акустической системы.

В литературе по акустике часто можно встретить рекомендации о конструкциях панели акустического сопротивления. В частности, рекомендуется, чтобы суммарная площадь отверстий ПАС составляла бы примерно 30% от площади диффузора. На самом деле эти рекомендации весьма приблизительные.
Эксперименты в этой области показали, что эффективность «работы» ПАС зависит от плотности применяемой ткани и от количества отверстий в самой панели. Рассчитать математически оптимальное количество отверстий практически нереально, поэтому далее изложим способ определения опытным путем оптимальное количество отверстий в панели акустического сопротивления. Для наглядности, опишем эксперимент, который был проведен на конкретном динамике.
Итак, поставим следующую задачу. Пусть имеется среднечастотный динамик 20ГДС-1-8 (по старому ГОСТу 15ГД-11А). Для справки скажем, что этот динамик имеет резонансную частоту 120 Гц, диапазон частот 200-5000 Гц, чувствительность 90 db и сопротивление 8 Ω, его применяют в качестве среднечастотного в акустических системах S-50 и S-90. Проведем эксперимент по определению количества отверстий в ПАС для получения оптимальных акустических характеристик. Усложним задачу следующим образом. Пусть имеются три типа ткани: легко-проницаемая ткань (ткань 1), ткань средней плотности (ткань 2) и плотная ткань (ткань 3). Конечно, плотность ткани – это величина неконкретная и слабо контролируемая, и все же, определим оптимальное количество отверстий ПАС для разных тканей, и посмотрим, что из этого получится.
Панель акустического сопротивления, которая для большей эффективности была размещена в окнах диффузородержателя (корзины), была изготовлена следующим образом. Пластины (8 штук – по числу окон в корзине) были изготовлены из алюминия толщиной 2 мм, в этих пластинах были просверлены отверстия Ø6,3 мм – 8 отверстий в каждой пластине, затем пластины были деформированы по форме окон корзины динамика 20ГДС-1-8. На эти пластины была натянута и приклеена клеем «Момент» ткань. Наконец, эти пластины были вклеены в окна в корзине, стыки и щели для герметичности были заделаны пластилином. Теперь, наконец, панель акустического сопротивления готова.
Эксперимент проводился следующим образом. Первоначально была измерена акустическая добротность динамика 20ГДС-1-8 Qа (в «свободном» пространстве). Затем после установки ПАС снова была измерена акустическая добротность Qа. Далее часть отверстий в ПАС заглушалась пластилином, после чего каждый раз измерялась акустическая добротность. Так был получен график: «Зависимость акустической добротности динамика от количества отверстий ПАС».
Здесь нужны комментарии. Для удобства анализа результатов, определялось не количество отверстий ПАС, а суммарная площадь отверстий. Затем вычислялось отношение суммарной площади отверстий ПАС к площади диффузора динамика. Итак, эту безразмерную величину назовем «коэффициентом KПАС», рассчитать его можно следующим образом :

где : KПАС – отношение суммарной площади отверстий ПАС к площади диффузора динамика, SПАС (мм2) – суммарная площадь отверстий ПАС, Sд (мм2) – площадь диффузора динамика, n – количество отверстий ПАС, d (мм) – диаметр отверстий ПАС (имеется ввиду, что все отверстия одного диаметра), Dд (мм) – диаметр диффузора динамика.
На рис. 2 показаны зависимости акустической добротности динамика Qа от величины KПАС для разных тканей. Посмотрите на график «Ткань 1». При коэффициенте KПАС=0.35 акустическая добротность Qа=2.5, при KПАС=0.17 – Qа=1.4, при KПАС=0.08 – Qа=0.65 и, наконец, при KПАС=0.04 – Qа=1.2. Следует иметь ввиду, что для данного конкретного динамика акустическая добротность изначально составляла величину Qа=8.5 (было измерено в свободном пространстве). Как видно, при применении ПАС, акустическая добротность Qа имеет некую оптимальную величину, в данном случае 0. 65,

Рис. 2. Зависимость акустической добротности Qа динамика 20ГДС-1-8 (15ГД-11А) от отношения суммарной площади отверстий ПАС к площади диффузора динамика (коэффициента KПАС).

однако, на рис. 3 из графика АЧХ модуля полного сопротивления динамика видно, что применение ПАС приводит к увеличению резонансной частоты динамика. Так, при максимально сглаженном резонансном «пике» частота fs3fs2fs1. Уточним, что fs1 – резонанс динамика в свободном пространстве.

Рис. 3. Амплитудно-частотные характеристики модуля полного сопротивления динамика 20ГДС-1-8 (15ГД-11А). Верхняя кривая – без ПАС, две нижние кривые – с ПАС (пояснения в тексте).

Промежуточная кривая на рис. 3 соответствует АЧХ модуля полного сопротивления динамика для случая частичного демпфирования диффузора динамика. Итак, было бы несправедливо игнорировать увеличение резонансной частоты динамика при использовании ПАС. На рис. 4 показана зависимость частоты резонанса динамика при использовании ПАС при разных коэффициентах KПАС (для конкретного случая среднечастотного динамика 20ГДС-1-8).

Рис. 4. Зависимость резонансной частоты динамик от коэффициента KПАС.

Итак, динамик в свободном пространстве имеет некую резонансную частоту fs1 и акустическую добротность Qа. При применении ПАС резонансный пик «сглаживается», и его амплитуда уменьшается в несколько раз, но при этом резонансная частота возрастает до fs3.
Было бы справедливо связать воедино графики на рис. 2 и рис. 4, т.е. связать коэффициент КПАС и акустическую добротность Qа с резонансной частотой динамика fs. Сделаем это для ткани 1 : в свободном пространстве fs=120 Гц, Qа=8.5 (измерено на конкретном динамике), далее при использовании панели акустического сопротивления имеем следующее: при КПАС=0.35 получаем Qа=2.5 и fs=125 Гц, при КПАС=0.17 получаем Qа=1.4 и fs=130 Гц, при КПАС=0.08 получаем Qа=0.65 и fs=135 Гц, и, наконец, при КПАС=0.04 получаем Qа=1.2 и fs=470 Гц (см. график «Ткань 1» на рис. 2 и рис. 4). Увеличение акустической добротности при очень малых КПАС, а также резкий рост частоты резонанса можно объяснить тем, что такая панель акустического сопротивления больше похожа на акустическое оформление типа закрытый ящик.
Прежде чем делать окончательные выводы, посмотрим, какие характеристики приобретает ПАС при ткани средней плотности. Рассмотрим аналогичные характеристики ПАС для случая ткани средней плотности (см. график «Ткань 2» на рис. 2 и 4). В свободном пространстве параметры не изменились – fs=120 Гц, Qа=8.5, далее при использовании ПАС имеем следующее: при КПАС=0.35 получаем Qа=0.87 и fs=135 Гц, при КПАС=0.27 получаем Qа=0.65 и fs=155 Гц и, наконец, при КПАС=0.16 получаем Qа=1.1 и резонанс fs=300 Гц.
Прокомментируем график «Ткань 3». Из рисунков 2 и 4 видно, что этот график выпадает из общей картины. Объяснять это нужно следующим образом : при использовании плотной ткани оптимальный коэффициент КПАС0,5, и поэтому данные кривые оказались вне поля зрения графика.

ПОДВЕДЕМ ИТОГИ.
1. Оптимальный коэффициент КПАС зависит от плотности ткани. При использовании легко-проницаемой ткани оптимальный коэффициент КПАС=0.07-0.10. При использовании ткани средней плотности – оптимальный коэффициент КПАС=0. 2-0.4. При использовании плотной ткани – оптимальный коэффициент КПАС0,5. Следует признать, что плотность ткани – это понятие субъективное. Под оптимальным коэффициентом КПАС следует понимать такой коэффициент, при котором происходит максимальное снижение акустической добротности Qа.
2. Максимальное снижение акустической добротности не зависит от плотности применяемой ткани : из рис. 2 видно, что при оптимальном коэффициенте КПАС минимальные значения Qа для «ткани 1» и «ткани 2» одинаковы и равны 0.65 (разница только в том, что сами коэффициенты КПАС для этих случаев различны).
3. При оптимальном коэффициенте КПАС происходит снижение акустической добротности динамика Qа практически на порядок! В результате резонансный пик почти отсутствует. Если коэффициент КПАС не является оптимальным, то акустическая добротность может уменьшиться только в 2…3 раза.
4. При использовании панели акустического сопротивления происходит увеличение резонансной частоты динамика. Если коэффициент КПАС больше или равен оптимальной величины, то увеличение резонансной частоты незначительное. Если же коэффициент КПАС меньше оптимальной величины, то резонансная частота динамика может возрасти в несколько раз.
5. Математическому расчету панель акустического сопротивления практически не поддается. Оптимальный коэффициент КПАС следует определять для конкретной ткани опытным путем, по методике, описанной выше.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ ПАС.
1. Применять панель акустического оформления к низкочастотному динамику следует очень осмотрительно, т.к. демпфирование диффузора динамика приводит к уменьшению резонансного пика и увеличению резонансной частоты. Эти факторы могут отрицательно сказаться на уровне низких частот. И все-таки, ПАС имеет смысл применять, если НЧ-динамик имеет низкую резонансную частоту (20-40 Гц) и большую массу и инерционность диффузора, а также в случае, если НЧ-динамик изначально имеет высокую добротность. В случае низкочастотного динамика не следует добиваться максимальной эффективности ПАС! Поэтому здесь целесообразно применять легко-проницаемую ткань и изготовить ПАС с коэффициентом КПАС(0. 3-0.4).
Существует проверенное практикой техническое решение ПАС для НЧ-динамика – это размещение панели в задней стенке ящика АС. В этом случае можно изготовить ПАС с большой суммарной площадью отверстий, что практически не повлияет на резонансную частоту динамика.
2. Для среднечастотного динамика, напротив, следует добиваться максимальной эффективности ПАС ! А именно, нужно добиться полного сглаживания резонансного пика. Это позволит максимально задемпфировать диффузор динамика, почти на порядок уменьшить время «послезвучания» и, как следствие, получить максимальное качество звучания (максимально-возможное для конкретного СЧ-динамика). Особенно это будет заметно при воспроизведении звуковых программ с большим количеством музыкальных инструментов и резким изменением уровней звуков. Рекомендации по оптимальным коэффициентам КПАС даны выше. Применение герметичного бокса для СЧ-динамика обязательно как при применении ПАС, так и без ПАС. Следует обратить внимание, что объем герметичного бокса должен быть примерно в пять раз больше, чем объем воздуха между диффузором динамика и панелью акустического оформления. Как правило, объема 1,5-2,0 литра достаточно для такого бокса.

ЕЩЕ НЕБОЛЬШОЕ ЗАМЕЧЕНИЕ ПО КОНСТРУКЦИИ ПАС.
Весь смысл панели акустического сопротивления состоит в том, чтобы воздух от задней стороны диффузора проходил через ткань и терял при возникающем трении свою энергию. Воздух должен именно ПРОХОДИТЬ ЧЕРЕЗ ТКАНЬ! Поэтому ткань должна быть сильно натянута на отверстиях панели.
Если же ткань не натянута или плохо натянута, то движущийся воздух не будет полноценно проходить через ткань, а будет только колыхать эту ткань. Как, например, порыв ветра колышет флаг, треплет его на ветру, но при этом воздух не проходит через полотно флага. Так и в панели акустического сопротивления – если ткань плохо натянута, то толку от такой ПАС будет мало!
В этой связи можно подвергнуть сомнению конструкцию ПАС, которую часто рекомендуют в некоторых статьях. Речь идет о рекомендации .
Конечно, такое решение самое простое! Закрыл окна корзины синтепоном, и доволен – ПАС готова… На самом деле нормально натянуть синтепон на окна корзины нереально. Конечно некоторый эффект получится, но только частичный эффект. Снизить акустическую добротность динамика НА ПОРЯДОК с синтепоном в окошках не получится…
И куда сложнее делать пластины по форме окон в корзине, сверлить в пластинах отверстия, сильно натягивать ткань, устанавливать эти пластины на динамике, а потом еще и искать оптимальное количество отверстий ПАС для выбранной ткани. И каждый раз при этом измерять акустическую добротность… Зато такой способ позволит понизить акустическую добротность практически в 10 раз!
