Разница между напряжением 220 и 380 Вольт

Житель современного города давно уже не мыслит свою жизнь без электричества. Оно окружает нас повсюду, мы даже не замечаем его повсеместного присутствия, вспоминаем о том, как оно нам необходимо лишь тогда, когда на электроподстанциях случаются аварии.

Неудивительно, что максимум, что может вспомнить про электричество средний неспециалист – это то, что «оно измеряется в вольтах», что в обычной пальчиковой батарейке – полтора вольта, что это совсем мало и безопасно. В автомобильном аккумуляторе – 12 вольт, это уже заметно больше, но все еще безопасно. А вот в бытовой электророзетке – 220в, это уже немало, неосторожное обращение может кончиться печально. Однако, такое высокое напряжение необходимо для того, чтобы приводить в действие всю бытовую технику, которая потребляет значительную мощность.

Те, кому приходилось иметь дело с промышленной техникой, знают, что на производстве принят стандарт 380в

, ведь для работы промышленного оборудования требуется еще большая мощность, чем в быту.

Но многие замечали, что на шильдиках или в паспортах значение питающего напряжения зачастую обозначается через дробь 220/380в:

Это уже вызывает удивление – так какое же напряжение подходит к данному электрическому щиту или необходимо для питания данного электрического прибора? Почему оба значения стоят рядом? В чем разница между тем и другим значением?

Что показывает электрическое напряжение

Из школьного курса физики известно, что электрическое поле – это особый вид материи, который возникает вокруг электрических зарядов. Его можно наблюдать, создав заряд, например, с помощью трения – после расчесывания расческа начинает притягивать мелкие кусочки бумаги. Если заряженные частицы будут двигаться по проводнику – то в проводнике возникнет

ток, а вокруг проводника – магнитное поле, с помощью которого можно будет совершать полезную работу. Это явление лежит в основе работы электродвигателей.

И наоборот – если двигать магнит рядом с проводником (или внутри проводящей катушки) – то в проводнике возникнет электрический ток – на этом явлении основаны электрогенераторы.

Создать движение заряженных частиц по проводнику можно также с помощью особых химических реакций – на этом явлении базируются химические источники тока — батареи и аккумуляторы.

«Сила», с которой заряды будут двигаться по проводнику, называется электрическим напряжением, единица измерения — вольт. А количество этих зарядов, движущихся по проводнику – электрическим током, единица измерения — ампер.

Обычной батарейки достаточно для зажигания фонарика, но для совершения большой работы необходимо гораздо большее напряжение, которое создается специальными генераторами больших размеров.

Постоянный и переменный ток

Но есть еще одна очень важная разница между электричеством из батарейки и из бытовой розетки.

Заряды, создаваемые батарейкой, всегда выходят из одного полюса, и приходят к другому. Проводники соединяют полюса через какую-то нагрузку, заряды текут по ним в одну сторону, выполняя полезную работу. Такой ток называется постоянным.

Однако, это не единственный вариант движения зарядов по проводнику. Частицы, несущие заряды (как правило, это электроны), могут менять направление своего движения. Сперва переместиться в одну сторону, а потом – в другую, а потом обратно, и так далее. Причем, делать это очень часто (для российских линий – 50 раз в секунду). Фактически, при этом заряды не движутся, а лишь колеблются вокруг какого-то среднего положения. Однако, при этом они также могут совершать полезную работу. Такой ток называется

переменным.

Его напряжение также измеряется вольтами, но, при этом имеется ввиду среднее значение, которое по действию было бы равно действию постоянного тока такого же напряжения. В моменты наибольшей силы мгновенное напряжение сети 220 достигает 310в!

Переменный ток имеет ряд очень важных особенностей, которые обусловили его широкое применение в жизни человека. Наиболее важными являются две:

Возможность легкого преобразования с помощью трансформатора.
Простота и дешевизна двигателей переменного тока.

Последняя особенность имеет ключевое значение. Для вращения электродвигателя необходимо создать вращающееся магнитное поле. Если подавать на двигатель постоянный ток – то вращающееся магнитное поле придется создавать конструктивными элементами самого двигателя. Раньше это делалось с помощью специального

щеточно-коллекторного узла, который по мере поворота ротора двигателя переключал его обмотки так, чтобы магнитное поле поворачивалось на необходимый угол. Современные двигатели постоянного тока применяют для этого специальные электронные схемы, но суть их работы не меняется – они поворачивают магнитное поле по мере поворота ротора.

Фазы переменного тока

Щеточно-коллекторный узел или электронное управление — это достаточно сложные и дорогие устройства. Но, существует другая возможность, гораздо проще. На двигатель можно сразу подавать электричество так, чтобы в нем создавалось вращающееся поле. И переменный ток для этого подходит как нельзя лучше. Только надо подавать его особым образом – «по очереди», с помощью нескольких линий, которые называются

фазами. А двигатель будет содержать несколько обмоток, на каждую линию – своя.

Получится очень удобно – по одной линии заряды движутся с максимальной скоростью, и эта линия создает в своей обмотке наибольшее магнитное поле, ротор двигателя будет максимально притягиваться к ней. В это время по другим линиям заряды движутся медленнее, и магнитное поле, создаваемое ими, меньше. А за то время, пока ротор повернется к первой обмотке, наибольшая скорость движения зарядов (и наибольшее магнитное поле) будет в следующей обмотке, ротор начнет притягиваться к ней. Когда ротор повернется дальше, наибольшее магнитное поле возникнет в следующей обмотке – и так по кругу, ротор постоянно будет притягиваться к обмотке с наибольшим магнитным полем, которое постоянно будет возникать в следующей, по ходу вращения, обмотке.

Для организации такого, постоянно сдвигающегося по кругу, магнитного поля необходимо несколько линий. Если их две, то возникает неопределенность направления вращения – угол между обмотками в оба направления равен 180⁰. При трех обмотках такой неопределенности нет, угол между обмотками составит 120⁰. Такой переменный ток называется трехфазным.

При этом оказывается удобно соединить обмотки вместе одной стороной, получив соединение «звезда».

Если измерить напряжение между центром «звезды» и концом любой из обмоток – мы получим те самые 220в, которые подходят к обычным бытовым розеткам. Фактически, два полюса штекера электрической розетки – это и есть центр и одна из фаз промышленной «звезды» переменного тока.

380 вольт из 220

А откуда же цифра 380в? Вспомним, что переменный ток передается так, чтобы наибольшее значение постоянно переходило от очередной линии к следующей. При этом оказывается, что в то время, как заряды по одному проводу двигаются с максимальной скоростью вперед, по другим – они в это время уже движутся назад, тем самым их скорость складывается. Если бы фазы было только две, то максимальной скорости зарядов по одной линии соответствовала бы максимальная скорость движения зарядов в противоположную сторону по другой, и напряжение между ними было бы равно удвоенному (440в). В трехфазном случае ситуация сложнее. В момент наибольшей скорости движения зарядов по одной линии, в других — заряды движутся в противоположную сторону, но уже не с самой большой скоростью. В результате напряжение между фазами становится равным 380в

Общее и различие

Таким образом, напряжение 380 вольт – это напряжение между любыми двумя из трех фаз. При этом между общей точкой и каждой из фаз напряжение равно 220 вольт. В обычной бытовой электророзетке имеется именно такое напряжение.

Как правило, к большим многоэтажным домам подходят четырехпроводные линии – три фазы плюс общий провод. А внутри центрального домового щита потребители распределяются по фазам так, чтобы нагрузка на все три фазы была примерно одинаковой.

Для промышленных же предприятий используются все три фазы сразу. Промышленные электродвигатели имеют и используют их все.

Когда речь идет о «сети 220в» — имеется ввиду, как правило, бытовая электрическая сеть, которая представляет собой только одну фазу. Когда же речь идет о «сети 380в» — всегда имеется ввиду

все три фазы, и четыре линии. При этом в любой 380-вольтной линии всегда имеется 220вольт – для получения такого напряжения достаточно подсоединиться к одной из фаз, и к общей точке.

Какое должно быть напряжение: 220 или 230 вольт?

Какое должно быть напряжение в розетках в России по нормам: 220 или 230 Вольт? Почему в розетке напряжение не 220 Вольт? Сколько вольт нужно электроприборам.

В послевоенное время перед СССР стояла задача – восстановление народного хозяйства. Большое внимание уделялось электрификации страны. Были заменены устаревшие трансформаторы, выходное напряжение которых ограничивалось 110-127 Вольтами, на новое оборудование со стандартом 220 Вольт. На протяжении длительного времени в Советском союзе, а после в РФ, наиболее распространенным оставалось стандартное напряжение 220 В с частотой 50 Гц. И только в 1993 году было принято решение о приведении номинальных напряжений существующих сетей 220/380 и зарубежных 240/415 В к значению 230/400 В. (ГОСТ 29322-92 (МЭК 38-83)). На сегодняшний день напряжение 220 или 230 Вольт принято, как стандартное более чем в 150 странах мира. В пределах данной статьи мы расскажем читателям сайта Сам Электрик, какая же все таки норма напряжения в сети РФ по ГОСТ.

Содержание:

Какое напряжение в сети

С 2003 года в розетках наших квартир и частных домов должно было появиться стандартное напряжение 230В. Но на протяжении уже 17 лет этот переход никак не может завершиться.

С 30.09.2014 г. вместо ГОСТа 29322-92 был принят ГОСТ 29322-2014 (IEC 60038:2009), устанавливающий, каким должно быть стандартное напряжение в России. Теперь его величина составляет 230 В (±10 %) при частоте 50Гц (±0,2). Но всё еще довольно часто в электросети присутствует 220 В вместо ожидаемых 230 В.

Номинальные параметры электросетей переменного тока до 1000 В указаны в таблице, приведенной в ГОСТ 29322-2014.

В первой и второй колонке меньшие величины – это напряжение между фазой и нейтралью (фазные), большие – между фазами (линейные). Если указана одна величина, то это напряжение между фазами трехфазной трехпроводной системы.

Стандартное напряжение 230/400 В появилось в результате эволюции системы 220/360 В и 240/415 В. В настоящее время система 220/360 уже не используется в Европе и других странах, но 220/380 В и 240/415 В до сих пор активно применяется.

Изменение стандартов было вызвано необходимостью приведения электроэнергии в полное соответствие с европейскими параметрами, для облегчения экспорта и импорта электроэнергии и электротехнических устройств.

Допустимые отклонения напряжения в сети

Не всегда в нашей сети ровно 230 Вольт.

Зачастую устаревшее сетевое оборудование, ошибки в проектировании сетей, некачественное обслуживание, износ самих сетей, большой рост потребления электроэнергии приводят к значительному отклонению от существующих стандартов.

В таблице (ГОСТ 29322-2014), фрагмент которой представлен ниже, нормируется наибольший и наименьший вольтаж в системах переменного тока до 1000 В.

По ГОСТу 29322-2014 в 2020 году в сети должно быть:

230 Вольт;
допустимые отклонения 207 — 253 В.

Сколько нужно для электроприборов

Оборудование, выпускаемое в России для внутренних потребителей, работает и при 220 В, и при 230 В, потому что производители закладывают необходимый запас от -15 % до +10 %. от номинала. Но в каждом конкретном случае допустимый диапазон характеристик питающей сети для прибора указывается в паспорте изделия или на его этикетке. Например, компьютеры могут работать при 140 — 240 В, а зарядное устройство телефона при 110 — 250 В. Данные маркировки часто наносятся на само изделие.

Наиболее чувствительны к качеству электроэнергии устройства, имеющие электродвигатели. Здесь пониженное напряжение может привести к сложностям в запуске и к сокращению срока службы оборудования, а повышенное приведёт к перегрузкам, также сокращающим период эксплуатации. Если взять обычную лампу накаливания и понизить напряжение питания на 10%, то интенсивность свечения заметно уменьшится, а если его увеличить — её срок службы сократится в 4 раза.

Допустимая максимальная норма в сети — 253 В. Эта величина может оказаться слишком высокой для электрооборудования, рассчитанного на 220 вольт. Разница в напряжении приведет к перегреву блоков питания, сетевых адаптеров, к преждевременному выходу приборов из строя.

Если вы заметили, что ваша техника стала перегреваться, выходить из строя, проверьте напряжение в сети. При обнаружении отклонения более чем на 10%, срочно обратитесь в вашу сетевую компанию. Там обязаны принять меры по ликвидации факторов, вызвавших нарушения.

Теперь вы знаете, какая все же норма напряжения в сети РФ по ГОСТ. Если возникли вопросы, задавайте комментарии под статьей. Надеемся, информация была для Вас полезной и интересной!

Материалы по теме:

Что делать, если низкое напряжение в сети
Как пользоваться мультиметром
Что делать, если из-за скачка напряжения сгорела техника

Опубликовано: 25.02.2020 Обновлено: 25.02.2020 нет комментариев

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Питающее напряжение 220 В однофазное и 380 В трехфазное в РФ. 50Гц. Почему так. Жаргон электриков и здравый смысл.

Во первых почему питающее напряжение в электрических сетях пременное, а не постоянное? Первые генераторы в конце 19-го века выдавали постоянное напряжение, пока кто-то (умный!) не сообразил, что производить переменное при генерации и выпрямлять при необходимости его в точках потребления проще, чем производить постоянное при генерации и рожать переменное в точках потребления.

Во вторых, почему 50 Гц? Да просто у немцев так получилось, в начале 20 века. Нет тут особого смысла. В США и некоторых других странах 60 Гц. (см. справку проекта TehTab.ru)

В третьих, почему передающие сети (линии электропередач) имеют очень высокое напряжение? Тут смысл есть, если вспомнить основные формулы электротехники, то: потери мощности при транспортирове равны d(P)=I²*R, а полная передаваемая мощность равна P=I*U. Доля потерь от общей мощности выражается как d(P)/P=I*R/U. Минимальная доля потерь общей мощности, т.о. будет при максимальном напряжении. Трёхфазные сети, передающие большие мощности, имеют следующие классы напряжения:

от 1000 кВ и выше (1150 кВ, 1500 кВ) — ультравысокий
1000 кВ, 500 кВ, 330 кВ — сверхвысокий
220 кВ, 110 кВ — ВН, высокое напряжение
35 кВ — СН-1, среднее первое напряжение
20 кВ, 10 кВ, 6 кВ, 1 кВ — СН-2, среднее второе напряжение
0,4 кВ, 220 В, 110 В и ниже — НН, низкое напряжение.

В четвертых: что такое номинальное обозначение В=»Вольт» ( А=»Ампер») в цепях переменного напряжения (тока)? Это действующее=эффективное=среднеквадратическое= среднеквадратичное значение напряжения (тока) , т.е. такое значение постоянного напряжения (тока) , которое даст такую-же тепловую мощность на аналогичном сопротивлении. Показывающие вольтметры и амперметры дают именно это значение. Максимальные амплитудные значения (например с осцилографа) по модулю всегда выше действующего.

В пятых, почему в в сетях потребителей напряжение ниже? Тут смысл тоже есть. Практически допустимые напряжения определялись доступными изоляционными материалами и их электрической прочностью. А потом уже ничего было не поменять.

Что такое «трехфазное напряжение 380 В и однофазное напряжение 220 В»? Тут внимание. Строго говоря, в большинстве случаев ( но не во всех) под трехфазной бытовой сетью в РФ понимают сеть 220/380В (изредка встречаются бытовые сети 127/220 В и промышленные 380/660 В!!!). Неправильные, но встречающиеся обозначения: 380/220В;220/127 В; 660/380 В!!! Итак, далее говорим об обычной сети 220/380Вольт, для работы с остальными — лучше бы Вам быть электриком. Итак для такой сети:

Наша домашняя (РФ, да и СНГ…) сеть 220/380В-50Гц, в Европе 230/400В-50Гц (240/420В-50Гц в Италии и Испании), в США — частота 60Гц, а номиналы вообще другие
К Вам придет как минимум 4 провода: 3 линейных («фазы») и один нейтральный (вовсе не обязательно с нулевым потенциалом!!!)-если у Вас только 3 линейных провода, лучше зовите инженера-электрика.
220В — это действующее напряжение между любой из «фаз»=линейный провод и нейтралью (фазное напряжение).Нейтраль — это не ноль!
380В — это действующее значение между любыми двумя «фазами»=линейными проводами (линейное напряжение)

Проект DPVA.info предупреждает: если Вы не имеете представления о мерах безопасности при работе с электроустановками (см. ПУЭ), лучше сами и не начинайте.

Нейтраль (всех видов) не обязательно имеет нулевой потенциал. Качество питающего напряжения на практике не соответствует никаким стандартам, а должно бы соответствовать ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств. Нормы качества электрической энергии в системах электроснабжения общего назначения» (никто не виноват…)
Защитные автоматы (тепловые и КЗ) защищают цепь от перегрузки и пожара, а не Вас от удара током
Заземление вовсе не обязательно имеет низкое сопротивление (т.е. спасает от удара током).
Точки с нулевым потенциалом могут иметь бесконечно большое сопротивление.
УЗО установленное в подающем щите не защищает никого, кто получает удар током из гальванически развязанной цепи, запитанной от этого щита.

Удачи!

220В или 380В? — подключение электродвигателя к сети

Сложно представить гараж или собственный дом, в котором имеется мастерская без установленных в них электроприборов. Учитывая довольно высокую стоимость, которых владельцы мастерской стараются изготовить их самостоятельно.

Это могут быть заточные станки или более сложные механизмы, использующие электродвигатели. В каждом гараже всегда можно найти двигатель от неисправной бытовой техники.

Электроснабжение гаражей осуществляется от сети напряжением 220 вольт. Двигатели от бытовой техники однофазные, а при изготовлении станка появляется необходимость в схеме подключения двигателя.

Подключение однофазного коллекторного и асинхронного моторов к сети 220 вольт

В бытовой технике используются коллекторные или асинхронные двигатели. Схема подключения однофазного двигателя при использовании таких электродвигателей будет разная. Для того чтобы выбрать правильную схему необходимо знать тип двигателя.

Это сделать очень просто, если сохранился шильдик. При его отсутствии следует посмотреть, имеются ли щетки. При их наличии электродвигатель коллекторный, если они отсутствуют — двигатель асинхронный.

Схема подсоединения коллекторного двигателя очень проста. Достаточно имеющиеся провода подключить к сети 220 вольт и мотор должен заработать.

Они бывают однофазные и трехфазные. Однофазные электродвигатели выпускают с пусковой обмоткой (бифилярные) и конденсаторные.

В момент пуска таких моторов пусковая обмотка замыкается, а после достижения необходимых оборотов отключается специальными устройствами. На практике такие электродвигатели включаются специальными кнопками, у которых средние контакты при нажатии замыкаются, а после отпускания кнопки размыкаются. Это так называемые кнопки ПНВС они специально сконструированы для работы с такими электродвигателями.

В конденсаторных имеется две обмотки, которые работают постоянно. Они смещены относительно друг друга на 90º , благодаря чему можно осуществить реверс.

Схема подключения асинхронного двигателя на 220в ненамного сложнее включения коллекторного. Отличие состоит в том, что к вспомогательной обмотке подсоединяется конденсатор. Его номинал рассчитывается по сложной формуле.

Но опираясь на эмпирические данные его, подбирают из расчета 70 Мкф на 1 Квт мощности, а рабочий конденсатор в 2–3 раза меньше, и соответственно имеет параметры 25–30 Мкф на 1 Квт.

Для того чтобы осуществить подключение однофазного двигателя необходимо подключить конденсатор к вспомогательной обмотке, схема несложная и ее может собрать любой человек.

Достаточно иметь необходимые комплектующие и не перепутать обмотки. Определить назначение обмоток можно с помощью тестера, измерив, сопротивление. Пусковая обмотка имеет в два раза большее сопротивление, чем рабочая.

Схемы включения однофазного электродвигателя

Для включения двигателя применяются три схемы подключения электродвигателей на напряжение 220 в. Для тяжелого пуска устройств, таких как бетономешалка, применяют схему с подсоединением пускового конденсатора с последующим его отключением. Существует более простая схема подключения однофазного двигателя с постоянным подключением конденсатора малой емкости к пусковой обмотке, она применяется наиболее часто.

При этом параллельно рабочему конденсатору во время пуска подключается дополнительный конденсатор.

Для того чтобы наиболее полно раскрыть возможности двигателя применяется схема с постоянно подсоединенным конденсатором к вспомогательной обмотке.

Это самая распространенная схема подключения, с помощью которой подключают любой однофазный асинхронный двигатель при изготовлении заточного станка. При использовании таких схем подсоединения следует знать, что двигатель не сможет развивать полную мощность.

Подключение трехфазных электродвигателей

Часто возникает необходимость в подсоединении асинхронного двигателя,предназначенного для подключения к трехфазной сети в однофазную. Схема подключения трехфазного мотора не сильно отличается от подсоединения однофазного.

Подключение к однофазной сети 220 вольт

Основное отличие состоит в конструкции самого двигателя. В нем имеются равнозначные обмотки, которые соединяются звездой или треугольником. Все зависит от рабочего напряжения.

Схема подключения трехфазного двигателя к однофазной сети включает в себя магнитный пускатель, кнопку включения — выключения и конденсатор. Емкость конденсатора рассчитывается по формуле.

Эта формула справедлива для соединения звездой. И позволяет подобрать рабочий конденсатор.

Вторая формула позволяет рассчитать номинальную емкость для работы с электродвигателем при соединении обмоток треугольником.

Номинал конденсатора можно рассчитать по упрощенной формуле:

Часто при запуске по такой схеме используют пусковой конденсатор, который включают параллельно с рабочим. И выбирается из условий:

Если необходимого номинала нет, то подбор конденсаторов возможен из имеющихся комплектующих при соединении их параллельно или последовательно.

При параллельном соединении емкость суммируется, т. е. увеличивается. А при последовательном соединении уменьшается. И будет меньше меньшего номинала. При подборе конденсаторов необходимо учитывать рабочее напряжение, которое должно быть выше сетевого в 1,5 раза.

При монтаже следует иметь в виду, что схема подключения 3х фазного двигателя предполагает включение конденсатора к третьей обмотке, что позволяет использовать моторы в однофазной сети 220 вольт.

Для того чтобы использовать механизм на полную мощность, следует подключить его к трехфазной сети.

Подключение к трехфазной сети

Для подключения 3 х фазного двигателя на напряжение 380 вольт схема представляет собой соединение обмоток звездой. Соединение треугольником применяется при наличии трехфазной сети на 220 вольт.

Схема подключения асинхронного двигателя к трехфазной сети имеет пускатель на три фазы, кнопку «пуск – стоп» и двигатель. Но в быту имеется однофазное подключение к гаражу или мастерской. Поэтому и возникает необходимость подключения 3х фазного двигателя через конденсаторы к сети 220 вольт, когда используется схема с применением фазосдвигающей цепочки.

Для сдвига фазы применяют конденсатор, который подключают к одной из фаз, а две другие подключают к электрической сети. Это стандартная схема подключения асинхронного двигателя, применяемая для подключения к однофазной сети. При изготовлении всевозможных станков возникает необходимость в реверсивном включении механизмов.

Реверсивная схема подключения при включении трехфазного двигателя к однофазной сети производится по следующей методике.

Достаточно переключить сетевой провод с одного контакта конденсатора на другой. В результате вал начнет вращаться в обратную сторону.

Сложнее осуществляется схема реверсивного подключения двигателя на 380 вольт, если имеется трехфазное соединение.

Для этого применяется принципиальная схема подключения электродвигателя с применением двух магнитных пускателей. С помощью одного из них производится переключение фаз на обмотках.

Второй имеет стандартное включение. При монтаже необходимо предусмотреть защиту от одновременного включения пускателей. В противном случае произойдет короткое замыкание.

Техника безопасности

При самостоятельном подключении электродвигателей следует соблюдать несложные правила. Не работать при подключенном напряжении.

Строго соблюдать правила техники безопасности. Во время работы применять средства индивидуальной защиты.

Нельзя допускать к работе с электричеством необученных людей и детей возрастом менее восемнадцать лет.

Следует помнить, что электричество не имеет запаха и нельзя определить на глаз его наличие на контактах. Обязательно, для определения напряжения использовать только разрешенные средства измерения.

принцип действия и особенности подключения, схемы

Асинхронный трехфазный двигатель, работающий от сети 380 Вольт, сегодня считается самым массовым в мире, что связано с высокой надежностью, эффективностью и неприхотливостью конструкции. Однофазный двигатель уступает рассматриваемому по ряду характеристики. Кроме этого, трехфазный устанавливается в случае высокой нагрузки.

Довольно распространенным вопросом можно назвать вопрос: как подключить электродвигатель на 380 Вольт к сети 220 В. Трехфазная сеть в быту практически не встречается, так как несет с собой большую опасность. Рассмотрим подключение электродвигателя 380 Вольт к сети 220 В подробнее.

Принцип действия двигателя

Рассматривая двигатель 380 В (подключение к сети 220 В можно провести, зная его принцип действия), следует отметить, что самым распространенным является разновидность асинхронной конструкции с короткозамкнутым ротором. Подобная компоновка определяет отсутствие электрической контактной связи между статором и ротором.

Основными конструктивными элементами можно назвать:

Литой корпус, который зачастую представлен чугуном.
Статор с сердечником, обладающий высокими магнитными свойствами.
Обмотка, которая укладывается в специальных пазах сердечника. Стоит учитывать, что для каждой фазы отводится собственная обмотка — еще одна конструктивная особенность трехфазного двигателя.
Ротор размещается во внутренней части статора. Фиксируется он за счет вала и может свободно вращаться. Для того чтобы сделать КПД максимальным, оставляется минимальный зазор. Ротор имеет сердечник с пазами, изготавливается из материала с высокими магнитными свойствами.

Подсоединить подобную конструкцию к 220 В можно из-за особенностей трехфазной сети. Практически вся генерируемая энергия в мире трехфазная. Большая часть бытовой техники может работать только на одной фазе. Именно поэтому при подаче электроэнергии в дом просто выдергивают один провод фазы и ноль. Поэтому есть возможность подключения электродвигателя 380 В на 220 В через конденсатор или другим способом.

Особенности подключения

Как ранее было отмечено, трехфазный мотор зачастую имеет три обмотки, каждая для своей фазы. Производители проводят их обозначение по-разному. Поэтому схема может несущественно отличаться.

Правильно провести подключение можно с учетом нижеприведенной информации:

Современные модели производятся с указанием фаз буквами U, V и W.
Для входа и выхода применяются цифры 1 и 2 соответственно.

Из-за высокой износостойкости сегодня в эксплуатации или продаже можно встретить конструкции, которые еще выпускались во времена СССР. Для обозначения начала обмотки в то время проводилась маркировка С1, С2, С3, для обозначения концов — С4, С5, С6. Рассматривая, почему может греться двигатель, следует учитывать важность правильного подключения. Существует довольно большое количество различных схем, которые предусматривают включение в цепь пускателя или компенсаторов. Коллекторный двигатель можно переключить для работы в однофазной сети, но только со значительной потерей КПД.

Распространенные схемы

Есть несколько схем подключения. Какой вариант лучше — зависит от конкретной сети. Зачастую применяется два метода:

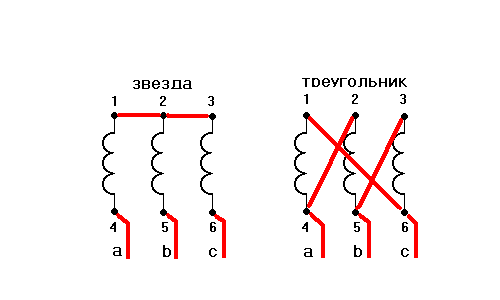

Звезда — схема соединения, при которой все концы обмотки соединяются в одной точке, после чего их начало подключается к фазам. Название связано с тем, что на схеме последовательность подключений напоминает звезду. Преимущество этого метода — небольшие токи на момент пуска. За счет этого обеспечивается мягкий пуск. В этом случае лучше проверить мощность электродвигателя, так как за счет уменьшения токов в обмотках она существенно упадет.
Треугольник — схема подсоединения электродвигателя, при которой начало одной обмотки соединяется с концом следующей. Следует учитывать, что на момент пуска значение токов может превышать в 7 раз номинальных показателей. За счет этого возникает существенная перегрузка сети. Этот метод подключения хорош тем, что обеспечивает высокую производительность установленного электрического двигателя, то есть потери КПД не происходит.

Метод подключения треугольником часто комбинируют с подключением через звезду. Подобным образом исключают вероятность перегрузки сети на момент пуска, во время основного цикла работы не происходит потеря КПД.

В заключение отметим, что некоторые производители трехфазных двигателей предусматривают возможность его подключения к однофазной сети. Вся необходимая информация наносится на табличке, которая крепится на корпусе. Примером можно назвать указание значков ∆/Y, которые говорят о возможности подключения методом треугольника и звезды, и 220/380 В. При чтении подобного обозначения следует учитывать, что метод треугольника применяется для соединения электродвигателя с сетью 220 В, метод звезды — с трехфазной сетью.

Можно ли к 380 подключить 220?

220В или 380В? – подключение электродвигателя к сети

Подключение однофазного коллекторного и асинхронного моторов к сети 220 вольт

Основным недостатком таких моторов большой шум в процессе работы. К достоинствам можно отнести легкость регулировки оборотов. Существует более сложная схема для подключения однофазного асинхронного двигателя.
Они бывают однофазные и трехфазные. Однофазные электродвигатели выпускают с пусковой обмоткой (бифилярные) и конденсаторные.
В момент пуска таких моторов пусковая обмотка замыкается, а после достижения необходимых оборотов отключается специальными устройствами.
На практике такие электродвигатели включаются специальными кнопками, у которых средние контакты при нажатии замыкаются, а после отпускания кнопки размыкаются.
Это так называемые кнопки ПНВС они специально сконструированы для работы с такими электродвигателями.
В конденсаторных имеется две обмотки, которые работают постоянно. Они смещены относительно друг друга на 90º , благодаря чему можно осуществить реверс.
Схема подключения асинхронного двигателя на 220в ненамного сложнее включения коллекторного. Отличие состоит в том, что к вспомогательной обмотке подсоединяется конденсатор. Его номинал рассчитывается по сложной формуле.
Но опираясь на эмпирические данные его, подбирают из расчета 70 Мкф на 1 Квт мощности, а рабочий конденсатор в 2–3 раза меньше, и соответственно имеет параметры 25–30 Мкф на 1 Квт.
Для того чтобы осуществить подключение однофазного двигателя необходимо подключить конденсатор к вспомогательной обмотке, схема несложная и ее может собрать любой человек.
Достаточно иметь необходимые комплектующие и не перепутать обмотки. Определить назначение обмоток можно с помощью тестера, измерив, сопротивление. Пусковая обмотка имеет в два раза большее сопротивление, чем рабочая.
Схемы включения однофазного электродвигателя
Для включения двигателя применяются три схемы подключения электродвигателей на напряжение 220 в.
Для тяжелого пуска устройств, таких как бетономешалка, применяют схему с подсоединением пускового конденсатора с последующим его отключением.
Существует более простая схема подключения однофазного двигателя с постоянным подключением конденсатора малой емкости к пусковой обмотке, она применяется наиболее часто.
При этом параллельно рабочему конденсатору во время пуска подключается дополнительный конденсатор.
Для того чтобы наиболее полно раскрыть возможности двигателя применяется схема с постоянно подсоединенным конденсатором к вспомогательной обмотке.
Это самая распространенная схема подключения, с помощью которой подключают любой однофазный асинхронный двигатель при изготовлении заточного станка. При использовании таких схем подсоединения следует знать, что двигатель не сможет развивать полную мощность.
Подключение трехфазных электродвигателей
Часто возникает необходимость в подсоединении асинхронного двигателя,предназначенного для подключения к трехфазной сети в однофазную. Схема подключения трехфазного мотора не сильно отличается от подсоединения однофазного.
Подключение к однофазной сети 220 вольт
Основное отличие состоит в конструкции самого двигателя. В нем имеются равнозначные обмотки, которые соединяются звездой или треугольником. Все зависит от рабочего напряжения.
Схема подключения трехфазного двигателя к однофазной сети включает в себя магнитный пускатель, кнопку включения — выключения и конденсатор. Емкость конденсатора рассчитывается по формуле.
Эта формула справедлива для соединения звездой. И позволяет подобрать рабочий конденсатор.
Вторая формула позволяет рассчитать номинальную емкость для работы с электродвигателем при соединении обмоток треугольником.
Номинал конденсатора можно рассчитать по упрощенной формуле:
Часто при запуске по такой схеме используют пусковой конденсатор, который включают параллельно с рабочим. И выбирается из условий:
Если необходимого номинала нет, то подбор конденсаторов возможен из имеющихся комплектующих при соединении их параллельно или последовательно.
При параллельном соединении емкость суммируется, т. е. увеличивается. А при последовательном соединении уменьшается. И будет меньше меньшего номинала. При подборе конденсаторов необходимо учитывать рабочее напряжение, которое должно быть выше сетевого в 1,5 раза.
При монтаже следует иметь в виду, что схема подключения 3х фазного двигателя предполагает включение конденсатора к третьей обмотке, что позволяет использовать моторы в однофазной сети 220 вольт.
Для того чтобы использовать механизм на полную мощность, следует подключить его к трехфазной сети.
Подключение к трехфазной сети
Для подключения 3 х фазного двигателя на напряжение 380 вольт схема представляет собой соединение обмоток звездой. Соединение треугольником применяется при наличии трехфазной сети на 220 вольт.
Схема подключения асинхронного двигателя к трехфазной сети имеет пускатель на три фазы, кнопку «пуск – стоп» и двигатель. Но в быту имеется однофазное подключение к гаражу или мастерской. Поэтому и возникает необходимость подключения 3х фазного двигателя через конденсаторы к сети 220 вольт, когда используется схема с применением фазосдвигающей цепочки.
Для сдвига фазы применяют конденсатор, который подключают к одной из фаз, а две другие подключают к электрической сети. Это стандартная схема подключения асинхронного двигателя, применяемая для подключения к однофазной сети. При изготовлении всевозможных станков возникает необходимость в реверсивном включении механизмов.
Реверсивная схема подключения при включении трехфазного двигателя к однофазной сети производится по следующей методике.
Достаточно переключить сетевой провод с одного контакта конденсатора на другой. В результате вал начнет вращаться в обратную сторону.
Сложнее осуществляется схема реверсивного подключения двигателя на 380 вольт, если имеется трехфазное соединение.
Для этого применяется принципиальная схема подключения электродвигателя с применением двух магнитных пускателей. С помощью одного из них производится переключение фаз на обмотках.
Второй имеет стандартное включение. При монтаже необходимо предусмотреть защиту от одновременного включения пускателей. В противном случае произойдет короткое замыкание.
Техника безопасности
При самостоятельном подключении электродвигателей следует соблюдать несложные правила. Не работать при подключенном напряжении.
Строго соблюдать правила техники безопасности. Во время работы применять средства индивидуальной защиты.
Нельзя допускать к работе с электричеством необученных людей и детей возрастом менее восемнадцать лет.
Следует помнить, что электричество не имеет запаха и нельзя определить на глаз его наличие на контактах. Обязательно, для определения напряжения использовать только разрешенные средства измерения.
Источник: https://electriktop.ru/baza-znaniy/podklyucheniye-dvigatelya-k-seti.html

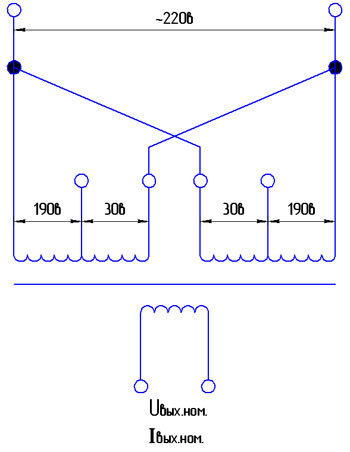

Как подключить 220 к 380 – советы электрика – Electro Genius
ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D
Как подключить электродвигатель 380В на 220В
В жизни бывают ситуации, когда нужно запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Проблема в том, что в вашем распоряжении только одна фаза и «ноль».
Что делать в такой ситуации? Можно ли подключить мотор с тремя фазами к однофазной сети?
Если с умом подойти к работе, все реально. Главное — знать основные схемы и их особенности.
СОДЕРЖАНИЕ (нажмите на кнопку справа):
Конструктивные особенности
Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный двигатель).
Устройство состоит из двух элементов — ротора (подвижная часть) и статора (неподвижный узел).
Статор имеет специальные пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтобы угловое расстояние составляло 120 градусов.
Обмотки устройства создают одно или несколько пар полюсов, от числа которых зависит частота, с которой может вращаться ротор, а также другие параметры электродвигателя — КПД, мощность и другие параметры.
При включении асинхронного мотора в сеть с тремя фазами, по обмоткам в различные временные промежутки протекает ток.
Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его вращаться.
Другими словами, появляется усилие, прокручивающее ротор в различные временные промежутки.
Если подключить АД в сеть с одной фазой (без выполнения подготовительных работ), ток появится только в одной обмотке.
Создаваемого момента будет недостаточно, чтобы сместить ротор и поддерживать его вращение.
Вот почему в большинстве случаев требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но существуют и другие варианты.
Как подключить электродвигатель с 380 на 220В без конденсатора?
Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.
Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.
Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.
Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.
По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.
Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.
Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.
Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.
Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.
Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.
https://www.youtube.com/watch?v=ukl8nctMpTI
В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).
Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.
Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.
Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.
Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы. В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках.
Делается это следующим образом:
Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
Пос
Simple English Wikipedia, бесплатная энциклопедия
Джозефсоновская микросхема с переходной решеткой, разработанная NIST в качестве стандартного напряжения.
Относительно электрического концептуального гибридного автомобиля см. Chevrolet Volt.
Информацию о лейбле см. В Volt Records
Вольт (символ: В) — производная единица измерения разности электрических потенциалов или электродвижущей силы в системе СИ (также известной как напряжение). ^[1] Он назван в честь итальянского физика Алессандро Вольта (1745–1827), который изобрел гальваническую батарею, первую химическую батарею.{3} \ cdot {\ mbox {A}}}}}
В гидравлической аналогии , которую иногда используют для объяснения электрических цепей, сравнивая их с трубами, заполненными водой, напряжение сравнивается с давлением воды — оно определяет, как быстро электроны будут перемещаться по цепи. Ток (в амперах), по той же аналогии, является мерой объема воды, протекающей через заданную точку, скорость которой определяется напряжением, а общая мощность измеряется в ваттах. Уравнение, объединяющее все три компонента: вольт × ампер = ватт.
Мультиметр можно использовать для измерения напряжения между двумя точками.
Номинальные напряжения известных источников:
Потенциал действия нервных клеток: около 30 мВ
Одноэлементный перезаряжаемый NiMH или NiCd аккумулятор: 1.2 В
Ртутный аккумулятор 1,355 В
Одноэлементная неперезаряжаемая щелочная батарея (например, элементы AAA, AA, C и D): 1,5 В
Литий-полимерный аккумулятор: 3,75 В
Питание транзисторно-транзисторной логики (TTL): 5 В
PP3 аккумулятор: 9 В
Автомобильная электросистема: 12 В (номинальное)
Электроэнергия в бытовой сети: 230 В RMS в Европе, Австралии, Азии и Африке, 120 В RMS в Северной Америке, 100 В RMS в Японии (см. Список стран с сетевыми вилками, напряжениями и частотами)
Скоростной третий рельс: от 600 до 700 В (см. Перечень действующих систем для тяги электрорельсов)
Воздушные линии электропередачи для высокоскоростных поездов: 25 кВ (среднеквадратичное значение) при 50 Гц, но см. Исключения в Перечне действующих систем для тяги электрических рельсов.
Высоковольтные линии электропередачи: среднеквадратичное значение 110 кВ и выше (1150 кВ — рекордное значение на 2005 г.)
Lightning: сильно различается, часто около 100 МВ.
Примечание. Если выше указано «среднеквадратичное значение» (среднеквадратическое значение), пиковое напряжение в 2 {\ displaystyle {\ sqrt {2}}} раза больше, чем среднеквадратичное напряжение для синусоидального сигнала.
В 1800 году, в результате профессиональных разногласий по поводу гальванического отклика, предложенного Луиджи Гальвани, Алессандро Вольта разработал так называемую гальваническую батарею, предшественницу батареи, которая вырабатывала постоянный электрический ток. Вольта определил, что наиболее эффективными парами разнородных металлов для производства электричества являются цинк и серебро. В 1880-х годах Международный электротехнический конгресс, ныне Международная электротехническая комиссия (МЭК), одобрил вольт для электродвижущей силы. Вольт определяли как разность потенциалов на проводнике, когда ток в один ампер рассеивает один ватт мощности.
↑ Рудольф Ф. Граф, «Вольт», Словарь по электронике; Radio Shack, 1974-75. Форт-Уэрт, Техас.ISBN B000AMFOZY
Электрический блок
Вольт (В)
Определение вольт
Вольт — электрическая единица измерения напряжения или разности потенциалов (обозначение: В).
Один вольт определяется как потребление энергии в один джоуль на электрический заряд в один кулон.
1 В = 1 Дж / К
Один вольт равен току, умноженному на 1 ампер на сопротивление 1 Ом:
1 В = 1 А ⋅ 1 Ом
Алессандро Вольта
Блок Volt назван в честь итальянца Алессандро Вольта. физик, который изобрел электрическую батарею.
Субблоки вольт и таблица преобразования
название символ преобразование , пример
мкВ мкВ 1 мкВ = 10 ^-6 В В = 30 мкВ
милливольт мВ 1 мВ = 10 ^-3 В В = 5 мВ
вольт В
–
В = 10 В
киловольт кВ 1кВ = 10 ³ В В _{= 2кВ}
мегавольт МВ 1МВ = 10 ⁶ В В _{= 5 мВ}
Преобразование из вольт в ватты
Мощность в ваттах (Вт) равна напряжению в вольтах (В), умноженному на ток в амперах (A):
Вт (Вт) = вольт (В) × ампер (A)
Вольт в джоули преобразование
Энергия в джоулях (Дж) равна напряжению в вольтах (В) умноженный на электрический заряд в кулонах (Кл):
джоулей (Дж) = вольт (В) × кулоны (Кл)
Преобразование из вольт в амперы
Ток в амперах (А) равен напряжению в вольтах (В) деленное на сопротивление в омах (Ом):
ампер (А) = вольт (В) / ом (Ом)
Ток в амперах (A) равен мощности в ваттах (Вт) разделить на напряжение в вольтах (В):
ампер (А) = ватт (Вт) / вольт (В)
Преобразование из вольт в электрон-вольт
Энергия в электронвольтах (эВ) равна разности потенциалов или напряжению в вольтах (В), умноженному на электрический заряд в зарядах электронов (е):
электронвольт (эВ) = вольт (В) × заряд электрона (е)
= вольт (В) × 1. 602176e-19 кулонов (C)
См. Также
.380 против .38 Special — Разница
Автор: Редакция | Обновлено: 5 декабря 2017 г.
.380 ACP и .38 Special — популярные пистолетные патроны, обычно используемые для целей самообороны. Хотя любой зеленый в мире огнестрельного оружия может запутаться с ними двумя, легко провести сравнения. В этой статье освещаются их основные различия.
Сводная таблица
.380 0,38 Special
0,35 дюйма в диаметре 0,357 дюйма в диаметре
Обычно весит от 85 до 95 гран Обычно весит от 95 до 158 гран
Обычно имеется в наличии полуавтоматические пистолеты Доступны только для револьверов
Описания
Поводок Hallow point .380 ACP боеприпасы
Пистолет .380 ACP (Action Colt Pistol) представляет собой пистолетный патрон с безободковым и прямым гильзой. Этот патрон 9×17 мм был разработан американским производителем огнестрельного оружия Джоном Мозесом Браунингом. Впервые он был использован в полуавтоматическом безударном карманном пистолете Colt Model 1908. .380 ACP приобрел популярность как патрон для самообороны для многих небольших пистолетов по всему миру. .380 ACP известен под другими названиями, такими как .380 Auto, 9x17mm, 9mm short и 9mm Browning, и это лишь некоторые из них. .380 ACP не следует путать с .38 ACP 9mm Makarov, 9mm Parabelleum или 9mm Ultra.
.380 легкий и компактный, но имеет меньшую останавливающую способность и меньшую дальность действия по сравнению с другими современными пистолетными патронами.Несмотря на эти недостатки, .380 ACP по-прежнему остается популярным боеприпасом для самообороны. Его предпочитают люди, которым нужен небольшой и легкий пистолет с минимальной отдачей. Эксперты связывают это предпочтение с легализацией скрытого ношения в дополнение к недорогим и компактным пистолетам, в которых используется . 380 ACP.
.38 ACP боеприпасы.
. .38 Special или .38 Smith & Wesson Special — это патроны центрального огня с прямой ободкой и прямой стенкой, обычно используемые в револьверах.Разработанный Smith & Wesson, .38 Special также используется в нескольких полуавтоматических пистолетах и карабинах. Он был предпочтительным служебным патроном полиции США с 1920-х до начала 1990-х годов. Кроме того, это был широко используемый патрон для личного оружия в Первой мировой войне. В некоторых частях мира он называется по метрическому обозначению 9,1×29 ммR или 9×29,5 ммR.
.38 Special существует уже более века и является наиболее широко используемым револьверным патроном в мире из-за его смертельной точности и управляемой отдачи.Этот патрон лучше всего подходит для самообороны, стрельбы по мишеням, профессиональных соревнований по мишеням и охоты на мелкую дичь.
Часть имени «0,38» в названии на самом деле относится к диаметру заряженной латунной гильзы, а не к патрону, который составляет 0,357–0,358 дюйма. Несмотря на другую длину гильзы, .38 Special похож на .38 Long Colt и .357 Magnum. Это означает, что специальный патрон .38 можно безопасно использовать в револьверах с патронником .357 Magnum и револьверах .38 Special с патроном .38 Long Colt.Однако патрон .357 обычно не стреляет из пистолетов, специально сделанных для патрона .38 Special.
.380 против .38 Special
Итак, в чем разница между .380 и .38 Special? Оба патрона находятся в эксплуатации более века и обычно используются для самообороны. Несмотря на это сходство, эти картриджи не взаимозаменяемы. В патроне .380 ACP используются пули диаметром 0,355 дюйма, а в патроне .38 Special — пули диаметром 0,5 мм.357 дюймов. Пуля .38 Special также отличается более длинным гильзой, поэтому она длиннее и тяжелее, чем .380 ACP. Это также означает, что для калибра .38 Special можно использовать больше пороха. Это дает .38 Special небольшое преимущество перед .380 с точки зрения останавливающей силы и скорости.
Видео
Вот ролик на YouTube, в котором сравнивается мощность патронов .
