2Sd669A datasheet. 2SD669A транзистор: характеристики, применение и аналоги

Каковы основные параметры транзистора 2SD669A. Где применяется этот биполярный NPN транзистор. Какие есть аналоги и замены для 2SD669A. Как выглядит цоколевка и маркировка транзистора.

Основные характеристики транзистора 2SD669A

2SD669A — это кремниевый биполярный NPN транзистор в пластиковом корпусе TO-126. Основные параметры транзистора:

  • Максимальное напряжение коллектор-эмиттер: 120 В
  • Максимальный ток коллектора: 1,5 А
  • Максимальная рассеиваемая мощность: 20 Вт
  • Коэффициент усиления по току (h21E): 40-320
  • Граничная частота: 100 МГц

Какие преимущества дает использование этого транзистора? 2SD669A обладает высоким напряжением пробоя, что позволяет применять его в высоковольтных схемах. При этом транзистор способен пропускать достаточно большой ток, что расширяет возможности его применения.

Области применения транзистора 2SD669A

Благодаря своим характеристикам, транзистор 2SD669A находит применение в следующих областях:

  • Импульсные источники питания
  • Схемы управления электродвигателями
  • Аудиоусилители средней мощности
  • Драйверы светодиодов
  • Схемы коммутации индуктивных нагрузок

Где еще может использоваться данный транзистор? 2SD669A хорошо подходит для применения в качестве ключевого элемента в импульсных преобразователях напряжения благодаря высокой скорости переключения.

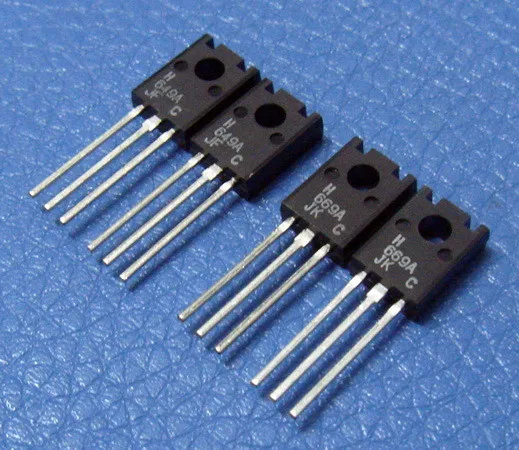

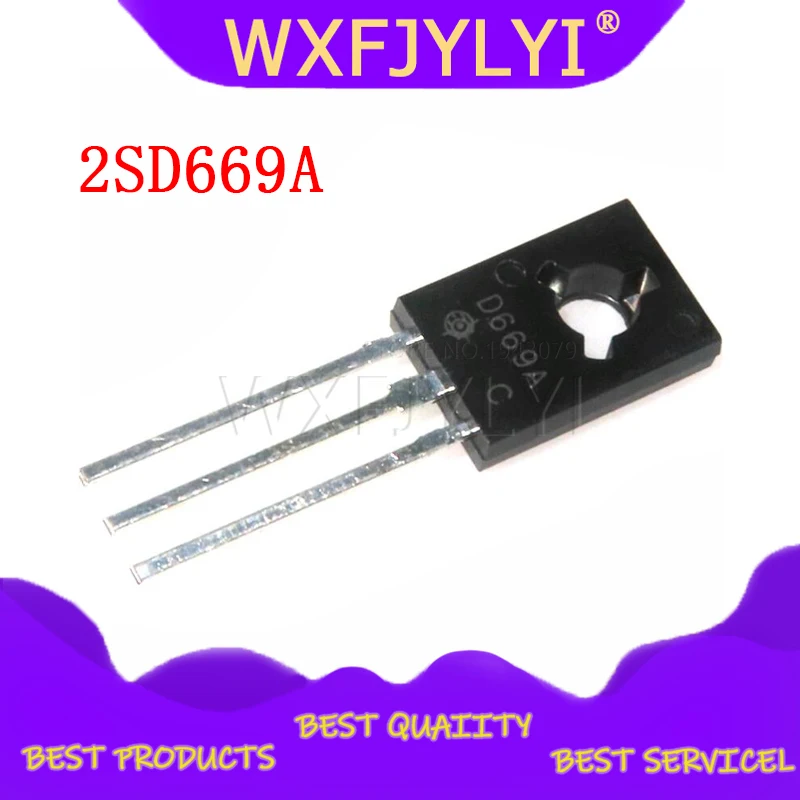

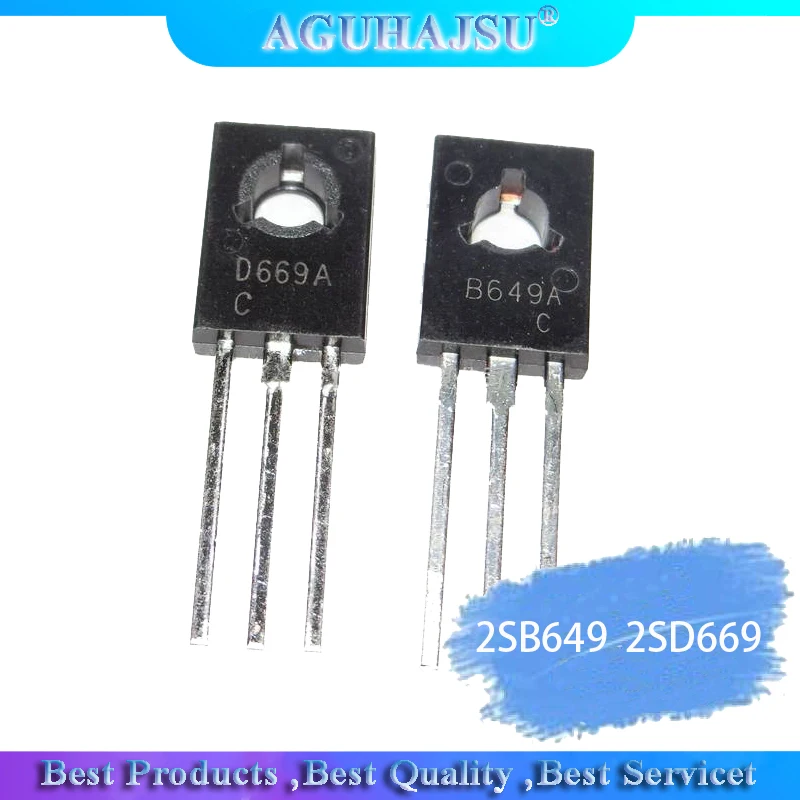

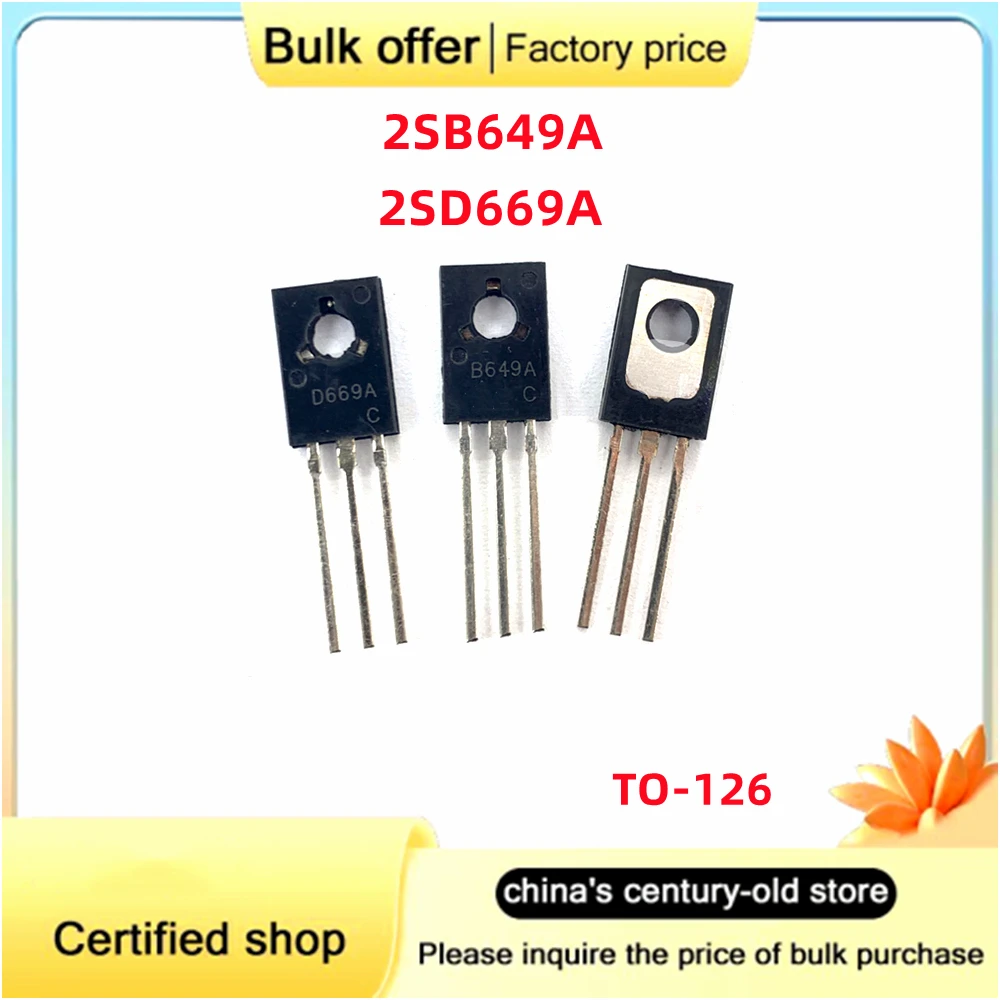

Цоколевка и маркировка транзистора 2SD669A

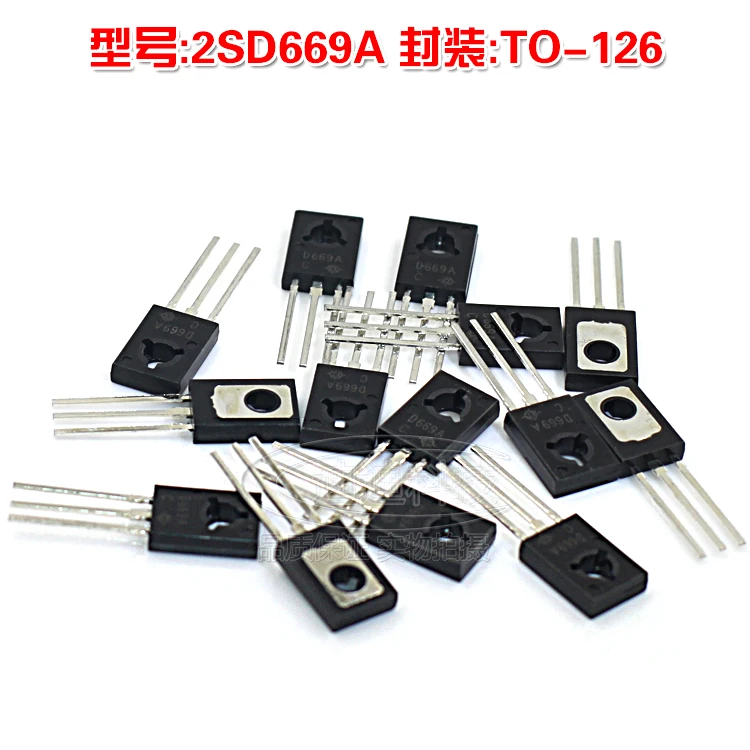

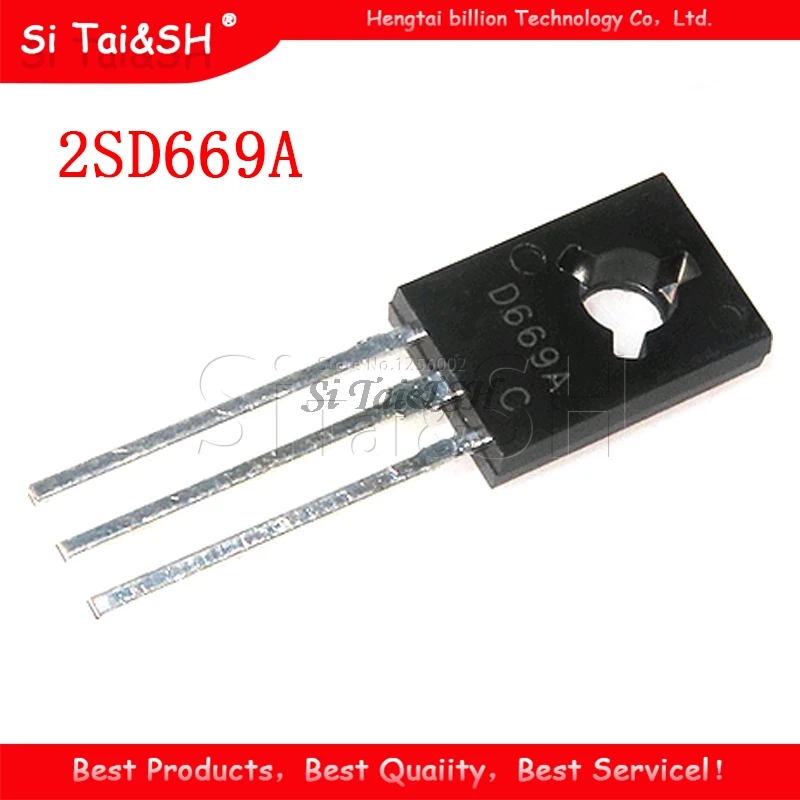

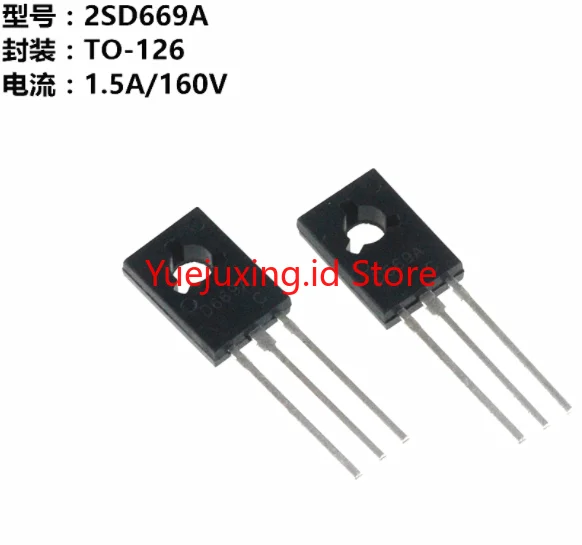

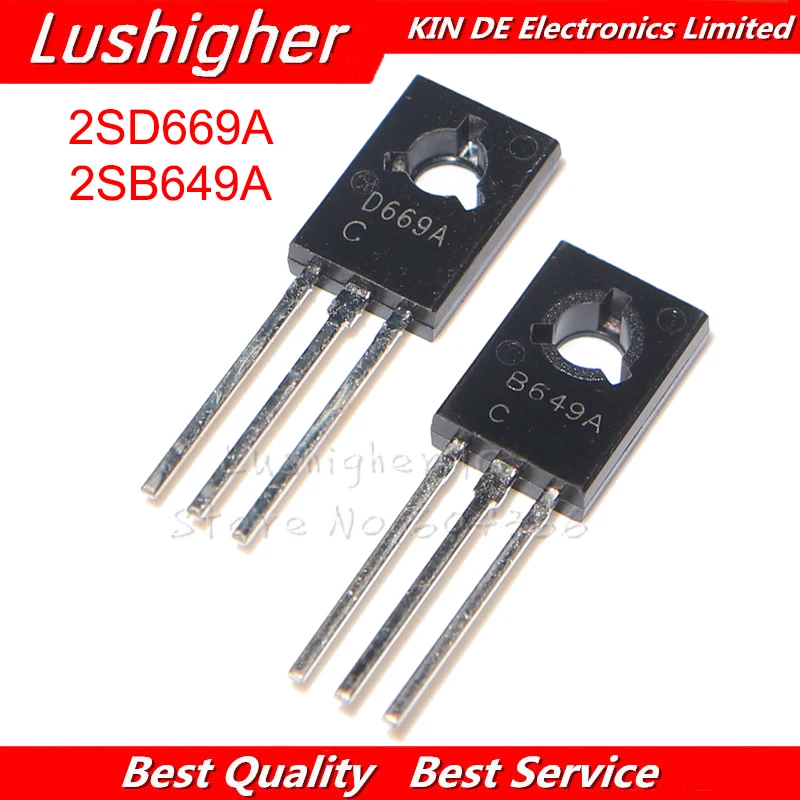

Транзистор 2SD669A выпускается в пластиковом корпусе TO-126 с тремя выводами. Цоколевка транзистора следующая:

  • 1 вывод — Эмиттер (E)
  • 2 вывод — Коллектор (C)
  • 3 вывод — База (B)

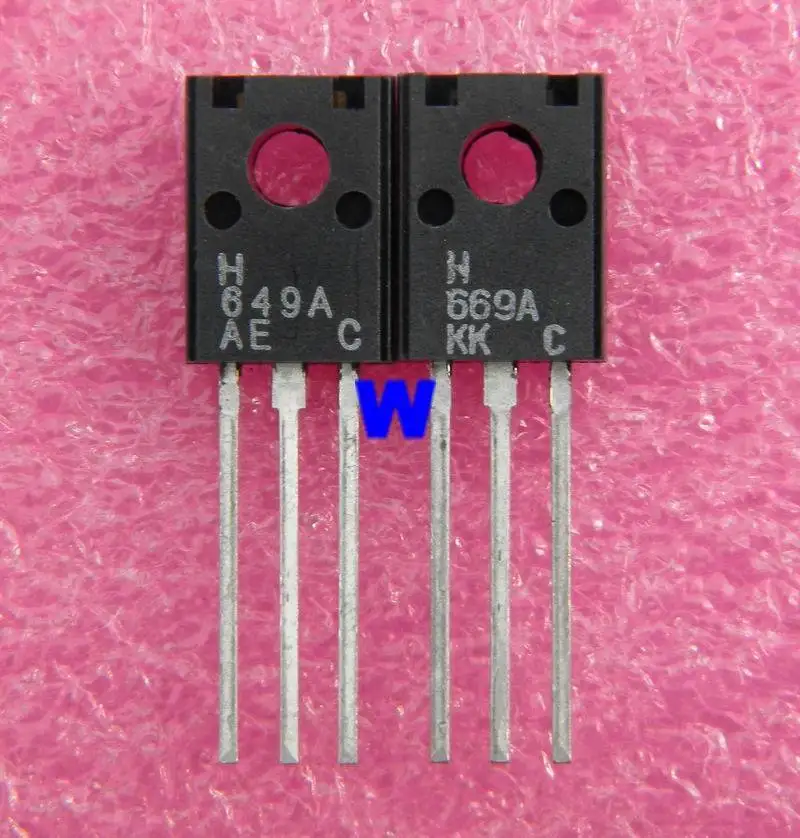

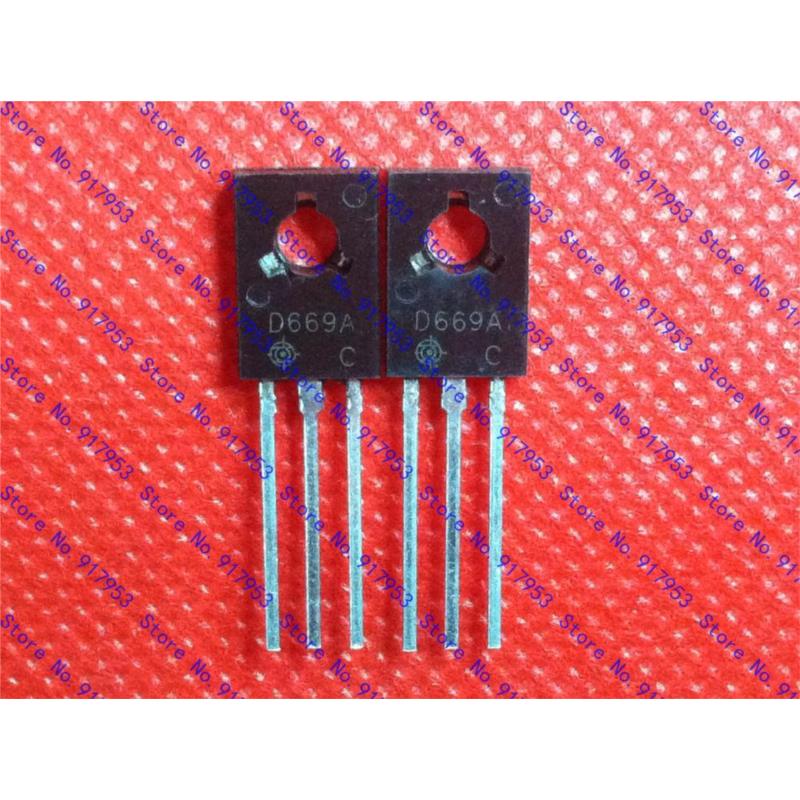

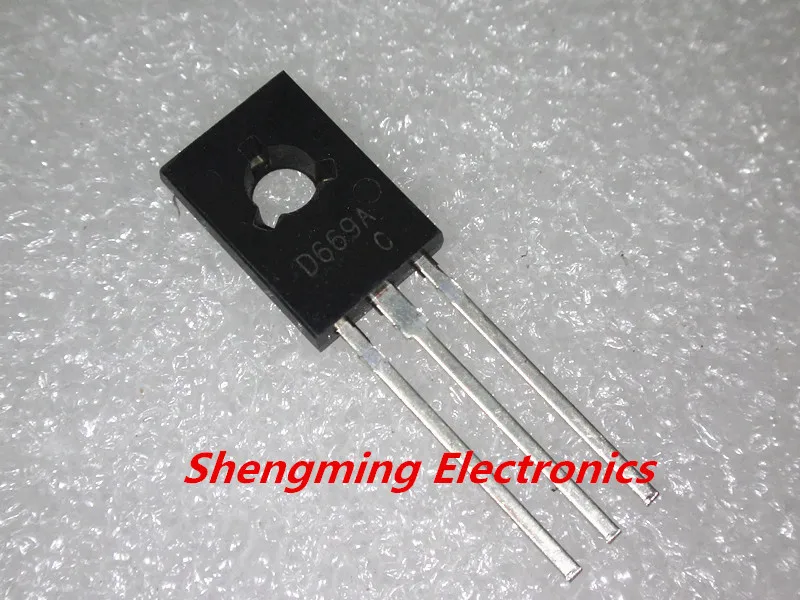

Как выглядит маркировка на корпусе? На корпусе транзистора обычно нанесена маркировка «D669A», что соответствует сокращенному обозначению транзистора 2SD669A.

Аналоги и замены для транзистора 2SD669A

При отсутствии транзистора 2SD669A его можно заменить следующими аналогами:

  • 2SD669 — прямой аналог с незначительными отличиями в параметрах
  • 2SD882 — близкий аналог с похожими характеристиками
  • BD139 — распространенный транзистор с похожими параметрами
  • TIP29C — мощный аналог в корпусе TO-220

На что нужно обратить внимание при выборе аналога? При замене важно учитывать максимальное напряжение коллектор-эмиттер, максимальный ток коллектора и коэффициент усиления по току. Также следует проверить совместимость цоколевки.

Особенности работы с транзистором 2SD669A

При использовании транзистора 2SD669A следует учитывать некоторые особенности:


  • Необходимо обеспечить хороший теплоотвод при работе на больших токах
  • Рекомендуется использовать защитные диоды при коммутации индуктивной нагрузки
  • Следует соблюдать полярность подключения выводов транзистора
  • При работе на высоких частотах важно минимизировать паразитные емкости в схеме

Какие меры предосторожности нужно соблюдать? При монтаже транзистора следует соблюдать меры защиты от статического электричества. Также нежелательно превышать максимальные параметры, указанные в документации.

Параметры и характеристики транзистора 2SD669A

Рассмотрим подробнее основные параметры и характеристики транзистора 2SD669A:

  • Структура: NPN
  • Материал: кремний
  • Максимальное напряжение коллектор-эмиттер: 120 В
  • Максимальное напряжение коллектор-база: 120 В
  • Максимальное напряжение эмиттер-база: 5 В
  • Максимальный ток коллектора: 1,5 А
  • Максимальный импульсный ток коллектора: 3 А
  • Рассеиваемая мощность: 20 Вт
  • Коэффициент усиления по току: 40-320
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Емкость коллекторного перехода: 30 пФ
  • Время рассасывания: 500 нс
  • Диапазон рабочих температур: -55…+150°C

Как влияют эти параметры на работу транзистора? Высокое напряжение пробоя позволяет использовать транзистор в высоковольтных схемах. Большой коэффициент усиления обеспечивает эффективную работу в усилительных каскадах. Хорошие частотные свойства дают возможность применения в высокочастотных схемах.


Сравнение 2SD669A с другими транзисторами

Сравним характеристики 2SD669A с некоторыми похожими транзисторами:

Параметр2SD669ABD139TIP29C
СтруктураNPNNPNNPN
Макс. напряжение К-Э120 В80 В100 В
Макс. ток коллектора1,5 А1,5 А3 А
Рассеиваемая мощность20 Вт12,5 Вт
30 Вт
Коэффициент усиления40-32040-25015-75

Какие выводы можно сделать из этого сравнения? Транзистор 2SD669A выделяется более высоким напряжением пробоя и большим коэффициентом усиления по сравнению с аналогами. При этом по току и мощности он уступает TIP29C.

Преимущества и недостатки 2SD669A

Проанализируем основные плюсы и минусы использования транзистора 2SD669A:

Преимущества:

  • Высокое напряжение пробоя (120 В)
  • Большой коэффициент усиления (до 320)
  • Хорошие частотные свойства (граничная частота 100 МГц)
  • Способность работать при высоких температурах (до 150°C)

Недостатки:

  • Относительно небольшой максимальный ток (1,5 А)
  • Меньшая мощность рассеивания по сравнению с аналогами в корпусе TO-220
  • Чувствительность к статическому электричеству

Как эти особенности влияют на применение транзистора? Высокое напряжение и усиление делают 2SD669A хорошим выбором для маломощных высоковольтных схем и усилителей. Однако для силовых применений могут потребоваться более мощные аналоги.
