Общая характеристика транзистора КТ3102

КТ3102 — это биполярный кремниевый транзистор структуры n-p-n, изготовленный по эпитаксиально-планарной технологии. Он относится к категории универсальных маломощных транзисторов и обладает следующими ключевыми особенностями:

• Низкий уровень собственных шумов
• Возможность работы в низкочастотных и высокочастотных схемах
• Широкий диапазон применений в радиоэлектронной аппаратуре
• Доступность в пластиковом корпусе КТ-26 (TO-92) или металлостеклянном КТ-17

Какие основные области применения транзистора КТ3102? Этот компонент активно используется в следующих устройствах:

• Предварительные усилители звуковой частоты
• Усилители и генераторы сигналов СЧ и ВЧ диапазона
• Маломощные импульсные схемы
• Электронные устройства с низким уровнем шума

Электрические параметры и предельные режимы эксплуатации КТ3102

Для корректного использования транзистора КТ3102 в электронных схемах необходимо учитывать его основные электрические характеристики и не превышать предельно допустимые режимы эксплуатации. Рассмотрим ключевые параметры:

Предельно допустимые режимы эксплуатации:

• Напряжение коллектор-база (Uкб max): 20-50 В
• Напряжение коллектор-эмиттер (Uкэr max): 20-50 В
• Напряжение эмиттер-база (Uэб max): 5 В
• Постоянный ток коллектора (Iк max): 200 мА
• Рассеиваемая мощность коллектора (Pк max): 250 мВт
• Температура перехода: 125°C

Основные электрические характеристики:

• Статический коэффициент передачи тока (h21Е): 100-1000
• Обратный ток коллектора (Iкбо): 15-50 нА
• Емкость коллекторного перехода (Cк): до 6 пФ
• Коэффициент шума (Кш): до 4 дБ

Какую роль играют эти параметры? Статический коэффициент передачи тока определяет усилительные свойства транзистора. Обратный ток коллектора и емкость коллекторного перехода влияют на работу транзистора на высоких частотах. Коэффициент шума характеризует уровень собственных шумов компонента.

Модификации транзистора КТ3102 и их особенности

Транзистор КТ3102 выпускается в нескольких модификациях, которые различаются по своим характеристикам. Какие основные варианты существуют и чем они отличаются?

• КТ3102АМ: Uкб max = 50 В, h21Е = 100-250
• КТ3102БМ: Uкб max = 50 В, h21Е = 200-500
• КТ3102ВМ: Uкб max = 30 В, h21Е = 200-500
• КТ3102ГМ: Uкб max = 20 В, h21Е = 400-1000
• КТ3102ДМ: Uкб max = 30 В, h21Е = 200-500, пониженный коэффициент шума
• КТ3102ЕМ: Uкб max = 20 В, h21Е = 400-1000, пониженный коэффициент шума

Чем обусловлено такое разнообразие модификаций? Это позволяет подобрать оптимальный вариант транзистора для конкретной схемы с учетом требуемых напряжений, коэффициента усиления и уровня шумов.

Особенности применения КТ3102 в электронных схемах

Транзистор КТ3102 широко используется в различных электронных устройствах благодаря своим универсальным характеристикам. Как правильно применять этот компонент в схемах?

• В низкочастотных усилителях КТ3102 обеспечивает хорошее усиление сигнала при низком уровне собственных шумов
• Для работы в высокочастотных схемах следует выбирать модификации с меньшей емкостью коллекторного перехода
• При использовании в импульсных схемах важно учитывать предельно допустимые значения тока и напряжения
• Для снижения уровня шумов рекомендуется применять модификации КТ3102ДМ и КТ3102ЕМ

Какие меры предосторожности следует соблюдать при работе с КТ3102? Необходимо избегать превышения максимально допустимых значений напряжения и тока, указанных в документации. Также важно обеспечить эффективный теплоотвод для предотвращения перегрева транзистора.

Маркировка и идентификация транзистора КТ3102

Для правильной идентификации транзистора КТ3102 и его модификаций используется специальная маркировка. Какие способы маркировки применяются и как их расшифровать?

• До 1986 года: цветная точка на корпусе (темно-зеленая для КТ3102)
• С 1986 года: белый прямоугольный треугольник на корпусе
• Современная маркировка: полное название типа и группы транзистора на корпусе

Цвет точки на верхнем торце корпуса определяет модификацию транзистора:

• Бордовый — КТ3102А
• Желтый — КТ3102Б
• Зеленый — КТ3102В
• Голубой — КТ3102Г
• Синий — КТ3102Д
• Белый — КТ3102Е

Аналоги транзистора КТ3102: отечественные и зарубежные

При необходимости замены КТ3102 можно использовать ряд аналогичных транзисторов. Какие отечественные и зарубежные аналоги существуют?

Отечественные аналоги:

• КТ611Б
• КТ315Б
• КТ315Г
• КТ315Е

Зарубежные аналоги:

• BC546
• BC547
• BC548
• BC549
• BC182

При выборе аналога следует учитывать, что полной взаимозаменяемости может не быть. Необходимо тщательно сравнивать параметры транзисторов и при необходимости корректировать схему.

Перспективы использования КТ3102 в современной электронике

Несмотря на то, что КТ3102 был разработан несколько десятилетий назад, он продолжает использоваться в современной электронике. Какие факторы обеспечивают актуальность этого транзистора?

• Проверенная временем надежность
• Доступность и низкая стоимость
• Хорошие шумовые характеристики
• Универсальность применения

В каких областях КТ3102 остается востребованным? Этот транзистор по-прежнему широко применяется в любительской электронике, учебных проектах, а также в некоторых промышленных устройствах, где не требуется миниатюризация или экстремальные характеристики.

Транзистор КТ3102ГМ

Срок доставки:

5 — 15 дней

Цена:

По запросу

Транзистор КТ3102ГМ n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для использования в низкочастотных устройствах аппаратуры широкого применения с малым уровнем шумов и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства.

Номер технических условий

• аАО.336.122 ТУ / 03

Корпусное исполнение

• пластмассовый корпус КТ-26 (ТО-92)

Назначение выводов

Вывод	Назначение
№1	Эмиттер
№2	База
№3	Коллектор

Основные электрические параметры КТ3102

Параметры	Обозначение	Ед. измер	Режимы измерения	Min	Max
Обратный ток коллектора	Iкбо	нА	Uкб=Uкб max,Iэ=0	—	15-50
Обратный ток эмиттера	Iэбo	мкА	Uэб=5B	—	10
Статический коэффициент передачи тока	h31Е		Uкб= 5B, Iэ= 2мA f=50Гц	100	1000
Емкость коллекторного перехода	Cк	пФ	Uкб= 5B, f=10MГц	—	6,0
Модуль коэффициента передачи тока на высокой частоте КТ3102АМ,БМ,ВМ,ГМ,ЖМ,ИМ,КМ КТ3102ДМ,ЕМ	/h 21Е/	—	Uкб= 5B, Iэ=10мA f=100МГц	2 3	— —
Коэффициент шума	Кш	—	Uкэ= 5В, Iк=0,2мА	—	4,0
Постоянная времени цепи обратной связи	к *	пс	Uкб= 5B, Iэ=10мА, f= 30МГц	—	100

Значения предельно допустимых электрических режимов эксплуатации КТ3102

Параметры	Обозначение	Ед. измер.	Значение
Напряжение коллектор-база	Uкб max	В	20-50
Напряжение коллектор-эмиттер (Rбэ=10кОм)	Uкэr max	В	20-50
Напряжение эмиттер-база	Uэб max	В	5
Постоянный ток коллектора	Iк max	мА	200
Импульсный ток коллектора (tu 500)	Iк, и max	мА	250
Рассеиваемая мощность коллектора	Pк max	мВт	250
Температура перехода	Tj	C	125

Классификация КТ3102

Классификация	Uкб max, В	Uкэr max, В	h31e	Iкбо,		Кш, дБ
				нА	Uкб, В
КТ3102АМ	50	50	100-250	50	50	10
КТ3102БМ	50	50	200-500	50	50	10
КТ3102ВМ	30	30	200-500	15	30	10
КТ3102ГМ	20	20	400-1000	15	20	10
КТ3102ДМ	30	30	200-500	15	30	4
КТ3102ЕМ	20	20	400-1000	15	20	4
КТ3102ЖМ	50	50	100-250	50	50	—
КТ3102ИМ	50	50	200-500	50	50	—
КТ3102КМ	20	30	200-500	15	30	—

Транзистор КТ3102 : характеристики (параметры), цоколевка, аналоги

• Биполярный кремниевый;
• Структура N-P-N;
• Выпускается по эпитаксиально-планарной технологии;
• Универсальный транзистор малой мощности;
• Широко применяется в низкочастотных схемах с низким уровнем собственных шумов;
• В устройствах СЧ и ВЧ диапазона используется для генерации и усиления сигналов;
• Пластиковый корпус КТ-26 (ТО-92) или металлостеклянный КТ-17;
• С российским транзистором КТ3107 образуют комплементарную пару.

Содержание

1. Цоколевка
2. Особенности и применение
3. Таблица предельных значений
4. Основные электрические характеристики
5. Перечень модификаций транзистора КТ3102
6. Маркировка (цветовая, кодовая)
7. Зарубежные и отечественные аналоги транзистора КТ3102
8. Графические данные

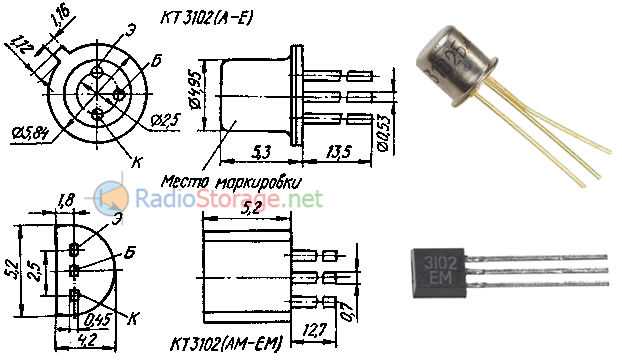

Цоколевка

Особенности и применение

КТ3102 — один из популярнейших транзисторов советского времени. Его и сейчас широко используют в схемах предварительного усиления, где необходимы элементы с низким уровнем собственных шумов. Помимо НЧ-устройств, модификации КТ3102 работают в усилителях и генераторах СЧ и ВЧ диапазона. Его характеристики не утратили своей актуальности в настоящее время.

Таблица предельных значений

Работа транзистора с превышением значений, указанных в таблице, может его повредить или нарушить функционирование: пропадут или изменятся усилительные и переключающие характеристики полупроводникового прибора. Не рекомендуется допускать режимы с такими нагрузками.  Кроме того, длительная работа с превышением предельных значений может повлиять на надежность радиокомпонента в будущем.

Значения напряжения и тока в таблице соответствуют температуре окружающей среды +25°C.

Обозначение	Параметр	Величина	Ед.изм.
Uкб max	Напряжение коллектор-база	20…50	В
Uкэ max	Напряжение коллектоp-эмиттеp (Rбэ=10кОм)	20…50	В
Uэб max	Напряжение эмиттер-база	5	В
Iк max	Постоянный ток коллектора	200	мА
Iк имп max	Импульсный ток коллектора (tu 500)	250	мА
Pк max	Рассеиваемая мощность коллектора	250	мВт
Tj	Температура перехода	125	°C

Основные электрические характеристики

Обозначение	Параметр	Режим изм.	мин.	макс.	Ед. изм.
Iкбо	Обратный ток коллектора	Uкб=Uкб max, Iэ=0		15…50	нА
Iэбo	Обратный ток эмиттеpа	Uэб=5B			мкА
h21Е	Статический коэффициент передачи тока	Uкб= 5B, Iэ= 2мA f=50Гц	100	1000
Cк	Емкость коллекторного перехода	Uкб= 5B, f=10MГц		6	пФ
h21Е	Модуль коэффициента передачи тока на высокой частоте	Uкб= 5B, Iэ=10мA f=100МГц
	КТ3102АМ, БМ, ВМ, ГМ, ЖМ, ИМ, КМ			2
	КТ3102ДМ, ЕМ			3
Кш	Коэффициент шума	Uкэ= 5В, Iк=0,2мА		4
	Постоянная времени цепи обратной связи	Uкб= 5B, Iэ=10мА,		100

Значения в таблице для температуры 25°C.

Перечень модификаций транзистора КТ3102

Транзистор имеет несколько видов. В обозначении на них указывает буква русского алфавита. Между собой они различаются различным диапазоном основных параметров. В первую очередь, это относится к коэффициенту усиления и допустимому напряжению на выводах элемента.

Группа	Uкб max, В	Uкэ max, В	h21Е	Iкбо, нА	Uкб, В	Кш, дБ
КТ3102АМ	50	50	100…250	50	50	10
КТ3102БМ	50	50	200…500	50	50	10
КТ3102ВМ	30	30	200…500	15	30	10
КТ3102ГМ	20	20	400…1000	15	20	10
КТ3102ДМ	30	40	200…500	15	30	4
КТ3102ЕМ	20	20	400…1000	15	20	4
КТ3102ЖМ	50	50	100…250	15	50	—
КТ3102ИМ	50	50	200…500	15	50	—
КТ3102КМ	20	50	200…500	50	30	—

Маркировка (цветовая, кодовая)

Транзисторы КТ3102  до 1986 года, с корпусом КТ-26, можно узнать по темно-зеленой точке на передней части корпуса. Цвет точки на верхнем торце корпуса, определяет модификацию:

• А – бордо;
• Б – желтый;
• В – зеленый;
• Г – голубой;
• Д – синий;
• Е – белый;
• Ж – коричневый;
• И – серебряный;
• К – оранжевый;
• Л(И) — светло-табачный;
• М(К) — серый.

Начиная с 1986 года начала использоваться стандатная маркировка — использование специальных символов. Для КТ3102 — белый прямоугольный треугольник, расположенный на передней части корпуса (слева сверху), обозначающий его модель (тип). Справа указывается групповая принадлежность, а в нижней части дата (год, месяц) выпуска.

Сегодня производители не используют различные символы в обозначении, а указывают на корпусе полное название типа и группы транзистора.

Зарубежные и отечественные аналоги транзистора КТ3102

Наиболее часто для замены КТ3102 используют элементы, приведенные в таблице 1.

Аналог	VCEO	IC	PC	hFE	fT
КТ3102	50	0,2	0,25	100	100
Отечественный
КТ611Б	180	0,1	3	30	60
КТ315Б	20	0,1	0,15	50	250
КТ315Г	35	0,1	0,15	50	250
КТ315Е	35	0,1	0,15	50	250
Импорт
BC174	64	0,1	0,3	125	100
2SA2785			0
BC546	80	0,1	0,5	110	300
BC547	50	0,1	0,5	110	300
BC548	30	0,1	0,5	110	300
BC549	30	0,1	0,5	110	200
BC182	50	0,2	0,3	120	150

Таблица 1

Таблица 2 включает перечень элементов, схожих по электрическим параметрам, транзистору КТ3102 конкретной категории.

Группа	Аналоги
	Импорт	Отечественные
КТ3102АМ	2N4123, 2SC1815O, 2SC945O, 2SC945R, BC107AP, BC107АP, BC182A, BC183A, BC237A, BC238A, BC317, BC547A, BC548A, BC550A, BCY59-VII, BCY65-VII, MPS3709, SS9014A	КТ6111А
КТ3102БМ	2N2483 , 2N5210, 2SC1000GTM, 2SC1815, 2SC1815BL, 2SC1815GR, 2SC1815L, 2SC1815Y, 2SC828A, 2SC945G, 2SC945L, 2SC945Y, BC107BP, BC182B, BC182C, BC183B, BC183C, BC184A, BC237B, BC237C, BC318, BC337, BC382B, BC452, BC546B, BC547B, BC547C, BC550B, BC550C, BCY56, BCY59-IX, BCY59-VIII, BCY65-IX, BCY65-VII, BCY79, MPSA09, PN1484, SF132E, SS9014B, SS9014C, SS9014D	КТ3102БМ, КТ3102Г, КТ3102Д, КТ3117Б, КТ6111Б, КТ6111В, КТ6111Г, КТ660А
КТ3102ВМ	2N3711, 2SC454B, 2SC454C, 2SC454D, 2SC458, 2SC458KB, 2SC458KC, 2SC458KD, 2SC828, BC108AP, BC108BP, BC238, BC238A, BC238B, BC238C, BC451, BC548A, BC548B, BC548C, BC549A, BC549B, BC549C, MPS3708, MPS3710, SF131E
КТ3102ГМ	2SC538, 2SC900, 2SC923, BC108CP, BC183C, BC238C, BC382C, BC547C, BC548C, MPS3711, MPS6571, SF131F, SF132F
КТ3102ДМ	2N2484, 2N4124, 2N5209, 2SC458LGB, 2SC458LGC, 2SC458LGD, 2SC945, BC109BP, BC184A, BC239B, BC239C, BC383B, BC384B, BC453, BC521, BC521C, BC549A, BC549B, BCY59-X, MPS3707, MPS6512, MPS6513, MPS6514, MPS6515, PN1484
КТ3102ЕМ	2N5088, 2N5089, 2N5210, BC109CP, BC184B, BC239C, BC319, BC383C, BC384C, BC549C, BCY57, BFX65, MPS6516, MPS6517
КТ3102ЖМ	BC239B, MPS6518
КТ3102ИМ	BC109BP
КТ3102КМ	BC109CP

Таблица 2

Графические данные

Зависимость статического коэффициента передачи тока от тока эмиттера в области сверхмалых и номинальных значений.

Представленные графики отражают зависимость изменения коэффициента передачи тока транзистора КТ3102 от тока эмиттера во всем диапазоне допустимых значений. В области сверхмалых токов эмиттера, величина которых не превышает 2мкА, h 21Е ниже номинальных значений в 5-10 раз. По мере перехода транзистора в режим работы с эмиттерным током, характерным для усилительных схем, коэффициент передачи тока приобретает достаточно линейный характер. Дальнейшее нарастание тока эмиттера и достижение значений близких к предельно допустимым вызывает падение h 21Е на 30-40%.

Анализ графика позволяет сделать вывод, что транзистор рекомендуется для работы в усилительных устройствах в области допустимых электрических параметров.
