3663 скалер. Универсальный LVDS скалер D3663LUA: ремонт и модернизация мониторов и ТВ

Как отремонтировать старый монитор с помощью универсального LVDS скалера D3663LUA. Какие возможности дает этот скалер для модернизации устройств с ЖК-матрицами. Как правильно подобрать и настроить скалер для своей задачи.

Что такое универсальный LVDS скалер D3663LUA и для чего он нужен

Универсальный LVDS скалер D3663LUA — это специализированная плата, позволяющая подключить практически любую ЖК-матрицу и превратить ее в полноценный монитор или телевизор. Основные задачи, которые решает этот скалер:

• Ремонт неисправных мониторов и телевизоров путем замены вышедшей из строя электроники
• Модернизация старых мониторов, добавление новых интерфейсов и функций
• Создание самодельных мониторов и ТВ на базе ЖК-матриц от ноутбуков
• Реализация нестандартных проектов с использованием ЖК-дисплеев

Главное преимущество D3663LUA — универсальность. Он поддерживает большинство типов ЖК-матриц с интерфейсом LVDS и позволяет легко настроить все параметры под конкретную модель.

Ключевые характеристики и возможности скалера D3663LUA

Рассмотрим основные технические характеристики и функциональные возможности LVDS скалера D3663LUA:

• Поддержка разрешений до 1920×1200
• Интерфейсы: HDMI, VGA, AV, YPbPr
• Встроенный ТВ-тюнер DVB-T/T2/C
• USB-порт для обновления прошивки и воспроизведения медиафайлов
• Аудиовыход 2×8 Вт
• Энергопотребление: 6 Вт (работа), <0.3 Вт (ожидание)
• Питание: 12В
• Поддержка различных типов подсветки (LED, CCFL)

Такой набор возможностей позволяет реализовать на базе D3663LUA полноценный мультимедийный монитор или телевизор с широким функционалом.

Как правильно подобрать скалер D3663LUA под свою матрицу

Для корректной работы скалера с вашей ЖК-матрицей необходимо учитывать следующие параметры:

1. Разрешение матрицы
2. Тип интерфейса LVDS (1/2 канала, разрядность)
3. Тип подсветки (LED или CCFL)
4. Напряжение питания логики матрицы (3.3В, 5В, 12В)

Эту информацию можно найти в спецификации на матрицу или определить по маркировке. Зная эти параметры, можно выбрать подходящую модификацию скалера и корректно его настроить.

Процесс подключения и настройки скалера D3663LUA

Рассмотрим основные этапы подключения и настройки скалера D3663LUA:

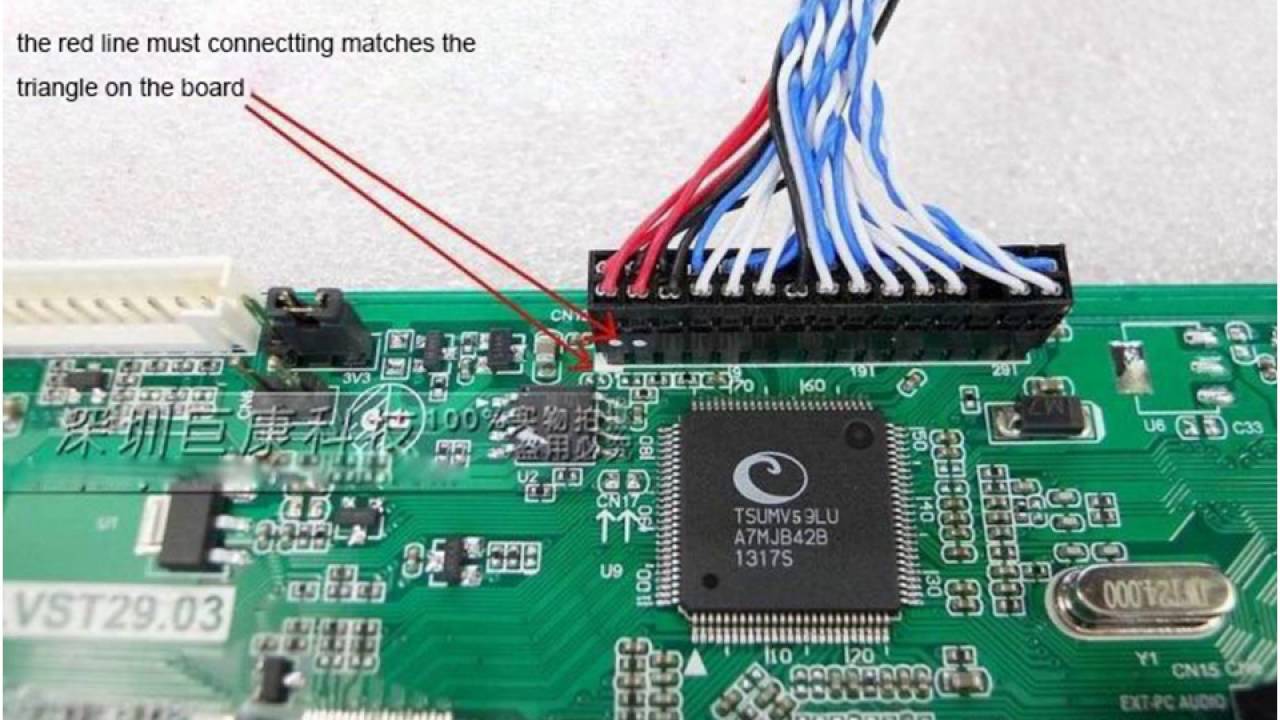

1. Подключение LVDS-кабеля от матрицы к скалеру (соблюдая распиновку)

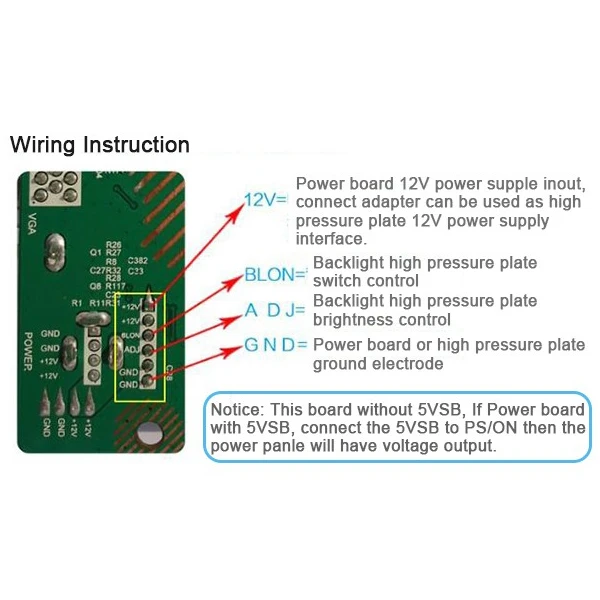

2. Подключение инвертора или LED-драйвера подсветки
3. Установка перемычки питания логики матрицы (3.3В/5В/12В)
4. Подключение панели управления и ИК-приемника
5. Подача питания 12В
6. Прошивка скалера под параметры матрицы
7. Настройка в экранном меню

При правильном подключении и настройке вы получите полностью рабочий монитор или телевизор на базе вашей ЖК-матрицы.

Прошивка скалера D3663LUA под конкретную матрицу

Ключевой этап настройки скалера — это установка прошивки под параметры вашей матрицы. Как это сделать:

1. Скачайте архив с прошивками для D3663LUA
2. Выберите файл, соответствующий разрешению и типу вашей матрицы
3. Скопируйте файл на пустую FAT32 флешку
4. Вставьте флешку в USB-порт скалера
5. Включите питание — начнется процесс прошивки
6. Дождитесь окончания и перезагрузки скалера

После прошивки скалер будет корректно работать с вашей матрицей. При необходимости можно экспериментировать с разными прошивками для оптимизации изображения.

Типичные проблемы при работе со скалером D3663LUA и их решение

При использовании скалера D3663LUA могут возникать некоторые сложности. Рассмотрим самые распространенные проблемы и способы их решения:

• Нет изображения — проверьте правильность подключения LVDS-кабеля и настройки прошивки
• Искажения на экране — попробуйте другую прошивку или настройте частоты в сервисном меню
• Не работает подсветка — проверьте подключение и напряжение инвертора/LED-драйвера
• Не работают кнопки управления — проверьте подключение панели управления
• Нет звука в видео — установите поддержку нужных аудиокодеков

Большинство проблем решается корректной настройкой и подбором прошивки. При необходимости обращайтесь к документации или на форумы по ремонту мониторов.

Сравнение скалера D3663LUA с аналогами

На рынке представлены и другие универсальные скалеры для ЖК-матриц. Сравним D3663LUA с некоторыми популярными аналогами:

D3663LUA выделяется наличием цифрового ТВ-тюнера и более широким функционалом при сравнительно невысокой цене.

Перспективные проекты на базе скалера D3663LUA

Универсальность скалера D3663LUA открывает широкие возможности для творчества. Вот несколько интересных идей по его применению:

• Создание большого информационного табло из нескольких матриц
• Встраивание экрана в мебель или бытовую технику
• Сборка недорогой системы видеонаблюдения
• Изготовление автомобильного монитора
• Создание интерактивного зеркала

Скалер D3663LUA позволяет реализовать практически любую идею, связанную с использованием ЖК-дисплеев в нестандартных проектах.

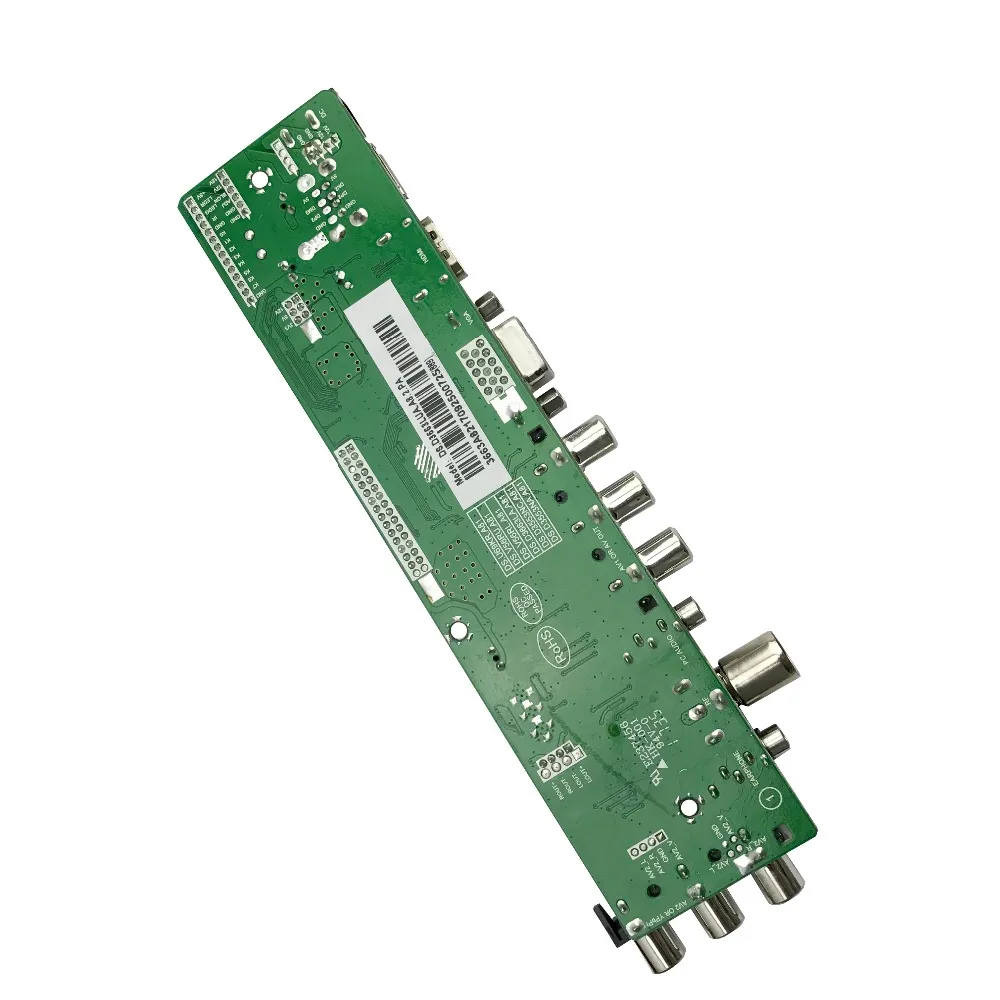

LVDS скалер DS. D3663LUA. A8 DVB-T2 ТВ

Описание

На наших DS. D3663LUA. A8 скалерах установлен модифицированный радиатор! — это избавит Вас от лишних проблем.  Усиленный радиатор отлично работает в пассивном режиме.

Работоспособность проверена! Мы проводим двойное тестирование: 1-й тест перед установкой усиленного радиатора, второй после установки.

Универсальный LVDS скалер  DS. D3663LUA. A8 DVB-T2 ТВ дает возможность построить на базе практически любой матрицы  полноценный  мультимедийный телевизор,  монитор,  позволяет воспроизводить фото, видео, аудио файлы с USB-накопителя.

• LVDS (интерфейс подключения LСD матрицы к скалеру)
• INVERTER (разъем подключения инвертера либо подсветки)
• KEY (разъем подключения кнопок управления в том числе и ИК-приемника),
• JUMP VOLTAGE 3.3/5/12V (Выбор питания матрицы),
• AUDIO-OUT (Звуковой выход)
• YPBPr(компонентный видео)
• DC12(Питание 12В),BUIT-IN POWER SUPPLE,  USB, IDMI, VGA-in, VGA-in композит, AUDIO-IN (Аудио вход), RF(Антенна), AUDIO-OUT(Аудио выход).

Настройка разрешения, количество каналов и битности — производится путем прошивки скалера через USB-интерфейс.

• Чип контроллера: MSD3663LUA-Z1
• ТВ тюнер чип: Rafael r842
• Язык: Русский, Английский, чешский, Франция, Magyar, Polski, Dansk, Espanol, Hrvatski, Nederlands, deutsch, italliano, Norsk, Portugues, Suomi, Svenska, арабский, и др.
• Вход питания: dc 12 В 4A
• Чип аудио: CS37AD2AB
• Выходная мощность аудио: 2×8 Вт
• Потребляемая мощность (работа): > = 6 Вт
• Потребляемая мощность (ожидание): <0.3 Вт
• Видео вход: TV: DVB-T/T2, DVB-C, аналоговый телевизор
• HDMI
• VGA
• AV в
• YPbPr
• Дополнительные входы выходы: Аудио Mini Jack 3.5 мм, USB
• Напряжение питания логики матрицы 3,3 / 5В /12в

Поддержка матриц:

1024×600 1ch 6/8bit
1024×768 2ch 6/8bit
1024×768 1ch 6/8bit
1024×768 2ch 6/8bit
1280×768 1ch 6/8bit
1280×800 1ch 6/8bit
1280×1024 2ch 6/8bit
1366×768 2ch 6/8bit
1366×768 1ch 6/8bit
1440×1050 2ch 6/8bit
1440×900 2ch 6/8bit
1600×900 2ch 6/8bit
1600×1200 2ch 6/8bit
1680×1050 2ch 6/8bit
1920×1080 2ch 6/8bit
1920×1200 2ch 6/8bit

Процесс прошивки DS. D3663LUA. A8:

1. Скачайте архив прошивок и datasheet.
2. Выберите нужную вам прошивку.
3. Поместите файл прошивки LUA63A82 на отформатированную USB-флешкарту.
4. Поместите USB-флешкарту в USB-разъем LVDS скалера DS. D3663LUA. A8.
5. Включите питание скалера (если светодиоды подключены они начнут мигать) примерно через 1 минуту процесс завершится и на экране появится меню выбора языка (мигание светодиодов остановится)
6. ВНИМАНИЕ не отключайте питание LVDS скалера DS. D3663LUA. A8 во время прошивки, это может привести к необратимым последствиям!

Замечание по прошивкам: Существуют два вида прошивок LUA63A81.bin и LUA63A82.bin, скалер принимает ту, которой был прошит крайний раз, например склер был прошит 81-й прошивкой, для того чтобы его прошить 82-й, необходимо файл прошивки LUA63A82.bin переименовать в LUA63A81.bin и прошить, после чего скалер будет принимать 82-е прошивки.  Какая прошивка установлена на скалер с завода, можно узнать по наклейки на тыльной стороне платы.

! Если нужной битности прошивки не оказалось прошейте скалер D3663LUA прошивкой с любой битностью, главное чтобы совпадало разрешение и число каналов, далее после появления меню выбора языка (изображение будет с артефактами) войдите в сервисный режим, для этого поочередно нажмите на пульте управления кнопки: INPUT затем 2580. Вы в сервисном режиме. Найдите пункт LVDS MAP в подменю специальные настройки (специальный комплект), меняя значения данного пункта добейтесь хорошей картинки.

Комплект

1. Универсальный LVDS скалер DS. D3663LUA. A8 DVB-T2
2. Пульт управления
3. ИК-приемник

Обратите внимание LVDS кабель НЕ входит в комплект.

Универсальный скалер 3663A LUA63A82 или востановление неработающего монитора

Иногда возникает необходимость отремонтировать или функционально обновить свой старый монитор. Для этих и каких-либо других целей выпускаются универсальные скалеры, представляющие собой плату с различными интерфейсами и подключением к ЖК матрице (старый монитор или монитор от ноутбука). Такие платы предназначены для обработки входных сигналов с различных интерфейсов, которые она поддерживает, и вывод изображения на ЖК матрицу с заданным разрешением выбранной матрицы и другими параметрами изображения. Универсальность рассматриваемых скалеров заключается в том, что они могут выводить изображение на множество различных ЖК матриц. Установка нужных параметров осуществляется путем простой прошивки платы (в нашем случае это будет осуществляться через штатный USB разъем). Таким образом, из любого убитого монитора, ноутбука, используя лишь исправную матрицу, можно сделать исправный монитор или телевизор.

Посылка пришла за 13 дней

Упаковано в картонную коробку, внутри все упаковано в пупырку.

Посылка включает в себя:

Еще фото комплекта

Необходимо знать параметры матрицы (желательно узнавать до покупки скалера для того, чтобы убедиться в том, что матрица имеет разъем LVDS, узнать в каком режиме работает этот интерфейс для подбора переходника при необходимости и тип подсветки матрицы для покупки драйвера подсветки при необходимости). Узнать маркировку можно сняв крышку на матрице возле разъема LVDS или по модели монитора в интернете.
Часто в мониторах выходит из строя не только источник питания, но лампы подсветки. В этом случае более рационально не искать такие же лампы, а заменить их на светодиодные ленты. В моем случае подсветка была рабочая и к данной рекомендации не пришлось прибегать.
В моем случае кабель LVDS не использовался, но при использовании, кабель LVDS нужно правильно подключать к скалеру: красная точка на разъеме указывает на расположение первого контакта, на плате скалера указателем является стрелочка (треугольник).

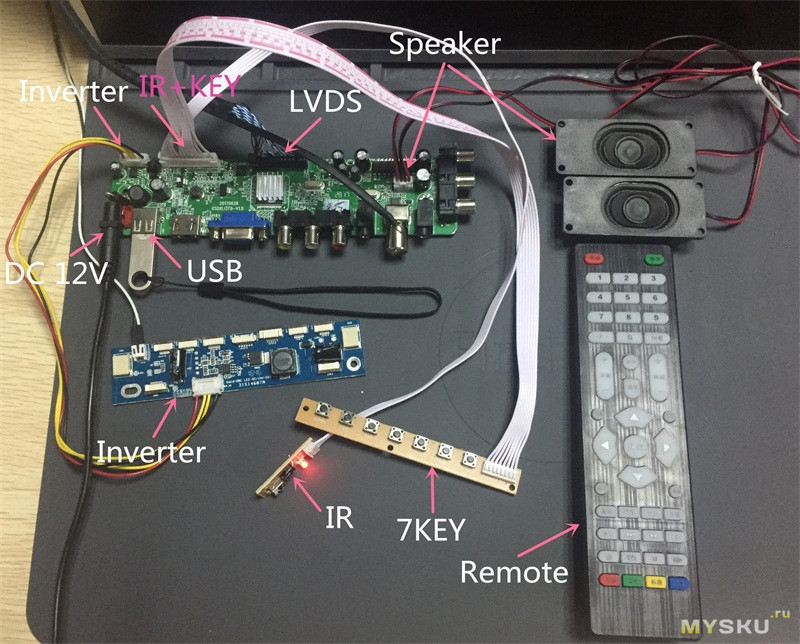

Крепим скалер, подключаем используемые разъемы (подсветка, LVDS, кнопки, ИК приемник и при необходимости динамики). Нужно обратить внимание на перемычку питания матрицы (данные берем из характеристик матрицы), в моем случае 5 вольт, но есть 3.3 и 12

Так же в моем случае нужно было выставить перемычками верное разрешение на плате преобразования видеосигнала.

подсветка 4 канала

ненужная электроника)


плата преобразования видеосигнала


Начало сборки

Скалер закреплен винтами к задней стенке корпуса монитора


Корпус монитора не предусматривает расположения динамиков, поэтому было принято решение закрепить их снаружи, приклеив к задней стенке на двухсторонний скотч. Провод выходит сзади и с лицевой стороны вид не портится.

Для работы с выбранной матрицей необходимо прошить скалер. Для этого необходимо знать данные матрицы (мы то их узнали еще до покупки) разрешение, тип интерфейса.

По полученным данным подобрать прошивку. На практике не столь важно искать в списке точно маркировку матрицы, достаточно подобрать прошивку с таким же типом интерфейса и разрешением. Записать ее на флешку (рекомендуется отформатировать в FAT32), название файла должно быть GSD3663LU…..bin. Отключить питание скалера, вставить флешку и подключить питание. Моргание светодиодов будет означать процесс прошивки. В это время нельзя выключать питание, иначе плата перестанет работать вообще и получится «кирпич». По завершению процесса должен загореться зеленый светодиод — можно пользоваться. Перепрошивать можно разными прошивками многократно (экспериментировать, подбирать наиболее подходящую), важно только не совершить сбой во время прошивки, и использовать прошивки только для данного скалера. Архив с прошивками для разных матриц можно скачать здесь ( я использовал прошивку отсюда) ссылка.
По умолчанию во всех прошивках стоит английский язык, сразу на экране доступен выбор нужного языка.

Когда убедились, что все работает правильно, думаю будет правильным сменить радиатор процессора на больший по площади, так как температура заводского очень высокая и процессор быстро выйдет из строя. Это всего лишь моя рекомендация, себе сделал, но фото не сохранилось.
На этом все, можно собирать корпус обратно. Все вполне несложно.
Для выбора источника видео нужно нажать кнопку input на пульте управления или соответствующую кнопку. С флешки может воспроизводить видео, аудио, открывать картинки и текст. Если аудиоплеер работает вполне неплохо, то видео в данной версии платы не поддерживает аудиодорожки AC-3 и большинство видео файлов именно с этим кодеком, поэтому получается немое кино.
В меню все настройки стандартные: параметры картинки, настройки аудио, несколько общих настроек и таймер сна



уже во время написания обзора досмотрелся, что дата немного неверная









Есть также скрытое меню. Для перехода нужно нажать кнопку Input, 2, 5, 8, 0. Помните, что без необходимости лучше ничего не трогать в сервисном меню!

Итоги и выводы. Сборка, прошивка достаточно простые и не требуют больших знаний в электронике — соединить шлейфами несколько плат, собрать разобрать корпус монитора и вставить флешку с прошивкой. Применение данного скалера для вывода изображения показало себя хорошо, со звуком видеофайлов не все так гладко, мало поддерживаемых форматов. Встроенный тюнер, по заявлению производителя, поддерживает DVB-T2. Качество звука встроенного усилителя нормальное, но оно слабовато (для детской, в моем варианте, хватило). На плате присутствуют все основные разъемы, что является самым большим плюсом этого скалера. При желании можно использовать как телевизор, как монитор для системы видеонаблюдения, да и много для чего еще, тут думаю все ограничивается только фантазией. Дома использую спутниковое телевидение, поэтому протестировать, заявленное, DVB-T/T2, DVB-C, аналоговый ТВ не представилось возможным.
Вот так выглядит собраный монитор, в детской

К недостаткам отнесу:
— необходимость замены радиатора
— отсутствие поддержки АС3-кодека звука
— 1 порт usb

Достоинства:
— возможность реанимировать или модернизировать практически любую ЖК матрицу
— малые габариты (возможность спрятать в существующий корпус)
— невысокая цена
— хороший функционал

Комплектом доволен, монитор/телевизор работает около двух месяцев (с замененным радиатором), каких либо сбоев или подвисаний не замечено.

Если будут вопросы по обзору, задавайте в комментариях.

Желаю всем хороших покупок.

Универсальный скалер 3663A LUA63A82 или востановление неработающего монитора

Иногда возникает необходимость отремонтировать или функционально обновить свой старый монитор. Для этих и каких-либо других целей выпускаются универсальные скалеры, представляющие собой плату с различными интерфейсами и подключением к ЖК матрице (старый монитор или монитор от ноутбука). Такие платы предназначены для обработки входных сигналов с различных интерфейсов, которые она поддерживает, и вывод изображения на ЖК матрицу с заданным разрешением выбранной матрицы и другими параметрами изображения. Универсальность рассматриваемых скалеров заключается в том, что они могут выводить изображение на множество различных ЖК матриц. Установка нужных параметров осуществляется путем простой прошивки платы (в нашем случае это будет осуществляться через штатный USB разъем). Таким образом, из любого убитого монитора, ноутбука, используя лишь исправную матрицу, можно сделать исправный монитор или телевизор.
У меня вышел из строя монитор ACER AL2216W и больше года пылился в кладовке. Как-то прочитав статью на этом сайте, о возможности реанимировать монитор, было решено я решил рискнуть. Для начала разобрал монитор, для определения комплекта заказа. Так как монитор предполагалось отдать детям для просмотра мультиков, то в комплект были добавлены динамики. Вскрытие монитора показало, что помимо самого скалера и драйвера подсветки, необходимо докупить плату преобразования сигнала монитора, так как мой монитор имел RSDS (2 канала), разъем, 72 контакта (36+36).
данные моей матрицы
Собирать свой «телевизор» будем на скалере на базе DS.D3663LUA.A8.2, который имеет следующие характеристики (взято с сайта магазина):
Чип контроллера: LUA63A82
ТВ тюнера чип: R842
OSD Язык: Русский, Английский, и т. д.
Вход питания: DC 12 В 4A
Выходная мощность аудио: 2*2 Вт 8ом
Потребление: режим работы-> = 6 Вт
Простой <0,3 Вт
Видео вход: ТВ: DVB-T/T2, DVB-C, аналоговый ТВ
HDMI
VGA
AV в
YPbPr
Дополнительные входы выходов: Аудио mini jack мм 3,5 мм USB

Посылка пришла за 13 дней

Упаковано в картонную коробку, внутри все упаковано в пупырку.

Посылка включает в себя:

Еще фото комплекта

Необходимо знать параметры матрицы (желательно узнавать до покупки скалера для того, чтобы убедиться в том, что матрица имеет разъем LVDS, узнать в каком режиме работает этот интерфейс для подбора переходника при необходимости и тип подсветки матрицы для покупки драйвера подсветки при необходимости). Узнать маркировку можно сняв крышку на матрице возле разъема LVDS или по модели монитора в интернете.
Часто в мониторах выходит из строя не только источник питания, но лампы подсветки. В этом случае более рационально не искать такие же лампы, а заменить их на светодиодные ленты. В моем случае подсветка была рабочая и к данной рекомендации не пришлось прибегать.
В моем случае кабель LVDS не использовался, но при использовании, кабель LVDS нужно правильно подключать к скалеру: красная точка на разъеме указывает на расположение первого контакта, на плате скалера указателем является стрелочка (треугольник).

Крепим скалер, подключаем используемые разъемы (подсветка, LVDS, кнопки, ИК приемник и при необходимости динамики). Нужно обратить внимание на перемычку питания матрицы (данные берем из характеристик матрицы), в моем случае 5 вольт, но есть 3.3 и 12

Так же в моем случае нужно было выставить перемычками верное разрешение на плате преобразования видеосигнала.

подсветка 4 канала

ненужная электроника)


плата преобразования видеосигнала


Начало сборки

Скалер закреплен винтами к задней стенке корпуса монитора


Корпус монитора не предусматривает расположения динамиков, поэтому было принято решение закрепить их снаружи, приклеив к задней стенке на двухсторонний скотч. Провод выходит сзади и с лицевой стороны вид не портится.

Для работы с выбранной матрицей необходимо прошить скалер. Для этого необходимо знать данные матрицы (мы то их узнали еще до покупки) разрешение, тип интерфейса.

По полученным данным подобрать прошивку. На практике не столь важно искать в списке точно маркировку матрицы, достаточно подобрать прошивку с таким же типом интерфейса и разрешением. Записать ее на флешку (рекомендуется отформатировать в FAT32), название файла должно быть GSD3663LU…..bin. Отключить питание скалера, вставить флешку и подключить питание. Моргание светодиодов будет означать процесс прошивки. В это время нельзя выключать питание, иначе плата перестанет работать вообще и получится «кирпич». По завершению процесса должен загореться зеленый светодиод — можно пользоваться. Перепрошивать можно разными прошивками многократно (экспериментировать, подбирать наиболее подходящую), важно только не совершить сбой во время прошивки, и использовать прошивки только для данного скалера. Архив с прошивками для разных матриц можно скачать здесь ( я использовал прошивку отсюда) ссылка.
По умолчанию во всех прошивках стоит английский язык, сразу на экране доступен выбор нужного языка.

Когда убедились, что все работает правильно, думаю будет правильным сменить радиатор процессора на больший по площади, так как температура заводского очень высокая и процессор быстро выйдет из строя. Это всего лишь моя рекомендация, себе сделал, но фото не сохранилось.
На этом все, можно собирать корпус обратно. Все вполне несложно.
Для выбора источника видео нужно нажать кнопку input на пульте управления или соответствующую кнопку. С флешки может воспроизводить видео, аудио, открывать картинки и текст. Если аудиоплеер работает вполне неплохо, то видео в данной версии платы не поддерживает аудиодорожки AC-3 и большинство видео файлов именно с этим кодеком, поэтому получается немое кино.
В меню все настройки стандартные: параметры картинки, настройки аудио, несколько общих настроек и таймер сна



уже во время написания обзора досмотрелся, что дата немного неверная









Есть также скрытое меню. Для перехода нужно нажать кнопку Input, 2, 5, 8, 0. Помните, что без необходимости лучше ничего не трогать в сервисном меню!

Итоги и выводы. Сборка, прошивка достаточно простые и не требуют больших знаний в электронике — соединить шлейфами несколько плат, собрать разобрать корпус монитора и вставить флешку с прошивкой. Применение данного скалера для вывода изображения показало себя хорошо, со звуком видеофайлов не все так гладко, мало поддерживаемых форматов. Встроенный тюнер, по заявлению производителя, поддерживает DVB-T2. Качество звука встроенного усилителя нормальное, но оно слабовато (для детской, в моем варианте, хватило). На плате присутствуют все основные разъемы, что является самым большим плюсом этого скалера. При желании можно использовать как телевизор, как монитор для системы видеонаблюдения, да и много для чего еще, тут думаю все ограничивается только фантазией. Дома использую спутниковое телевидение, поэтому протестировать, заявленное, DVB-T/T2, DVB-C, аналоговый ТВ не представилось возможным.
Вот так выглядит собраный монитор, в детской

К недостаткам отнесу:
— необходимость замены радиатора
— отсутствие поддержки АС3-кодека звука
— 1 порт usb

Достоинства:
— возможность реанимировать или модернизировать практически любую ЖК матрицу
— малые габариты (возможность спрятать в существующий корпус)
— невысокая цена
— хороший функционал

Комплектом доволен, монитор/телевизор работает около двух месяцев (с замененным радиатором), каких либо сбоев или подвисаний не замечено.

Если будут вопросы по обзору, задавайте в комментариях.

Желаю всем хороших покупок.

Самодельный телевизор на базе скалера D3663LUA

Подарили мне матрицу от ноутбука и я решил сделать самодельный телевизор на дачу. Чтобы осуществить эту затею необходим универсальный скалер. С помощью универсального скалера можно практически любую матрицу превратить в телевизор или монитор.

Для того чтобы правильно подобрать скалер, сначала нужно понять, что у нас за матрица.

Собираем данные про свою матрицу

Для этого смотрим на задней части матрицы ее модель и вбиваем эти данные на сайте: http://www.panelook.com/

• Главное, что нам понадобиться это тип интерфейса, в моем варианте это — LVDS. Смотрим «Signal Type :«. У меня оказался LVDS 30 pins 1 ch, 6-bit (30 контактов 1 канал 6 бит).
• Так как обычно для переделки в телевизор используют старые матрицы то они с ламповой подсветкой.
• Так же смотрим «Resolution :«. Разрешение у моей матрицы 1280×800.

Если у вас оказался интерфейс LVDS, считайте пол дела сделано, так как подавляющее большинство скалеров рассчитано именно на этот интерфейс. Так же обычно они ориентированы на ламповую подсветку через инвертор.

Подбираем скалер для самодельного телевизора

Тут все зависит от круга ваших задач. Хотите сделать телевизор или вам нужен только монитор. Нужно ли вам цифровое телевидение и т.д.

Так как я собирался сделать именно телевизор для дачи, то и скалер мне был нужен соответствующий. Так же я хотел принимать пакеты цифровых каналов в формате DVB-T2. Неплохо было бы еще если скалер сможет воспроизводить видео с флешки.

Ну и конечно нужно чтобы скалер поддерживал нужное разрешение и тип сигнала (у меня 1ch 6-bit).

Перелопатив множество вариантов выбор пал на скалер D3663LUA A8.2.

Дальше необходимо определиться с составом набора частей. На сколько вы готовы заморачиваться, т.к. у меня нет особо времени возиться с этим я взял набор по максимуму. Разве что динамики у меня были, как раз от LCD телека на 3Вт.

1 — LVDS шлейф, по умолчанию как мне и нужно: 30 pins, 1ch, 6-bit. Если у вас другой, нужно сообщить об этом продавцу при заказе.

2 — Инвертор для подсветки на одну лампу. Количество ламп в матрице видно по количеству шлейфов подсветки.

3 — Панелька на семь кнопок для ручного управления и платка с индикацией и фотоприемником для управления с пульта ду.

4 — Шлейф для подключения инвертора подсветки к плате скалера.

5 — Пульт дистанционного управления. На пульте лежит инфракрасный приемник, он входит в комплект поставки, но для сборки не нужен, т.к. платка с приемником уже есть.

6 — Собственно сам скалер D3663LUA A8.2.

Заказал набор со скалером у китайцев здесь.

У этого китайца есть различные комплектации со скалером D3663LUA A8.2. по лучшей цене. Так же есть и другие скалеры.

Динамики у меня уже были, но кому нужно можете заказать у этого же китайца за копейки. Блок питания и прочие компоненты тоже там есть.

Собираем самодельный телевизор.

Корпус для самодельного телевизора сделал примитивный. У меня был 2мм лист алюминия. Я лишь малость его укоротил болгаркой. Прикрутил по периметру деревянные брусочки.

Затем выпилил пазы под платку с кнопками и платку с индикатором и фотоприемником. Потом прикрутил профильную алюминиевую трубу 20х20 мм. Она выполняет роль усилителя корпуса и экранирует плату скалера он остальной электроники самодельного телевизора.

Корпус самодельного телевизора почти готов.

В местах установки плат наклеил диэлектрические наклейки на всякий случай, хотя воздушный зазор имеется.

Насверлил отверстий в местах установки динамиков. Один получился внизу, а второй нашел свое место сбоку.

Руководствуясь картинкой подключения и маркировкой на самой плате не сложно разобраться что куда подключать.

Проводки от динамиков пришлось припаять к плате, так как нужного разъема у меня не было, а подключение нужно было сделать понадежней.

Устанавливаем динамики на наш самодельный корпус.

На фото выше видно как установлен второй динамик. Инвертор подсветки установлен так, чтобы во первых был по дальше от платы скалера и чтобы шлейф от матрицы свободно дотягивался до инвертора в рабочем положении.

Платка с кнопками заняла свое положение в сделанной для нее прорезе.

Заканчиваем сборку электронной части нашего самодельного телевизора. На фото видно плату с двумя радиаторами — это DC-DC преобразователь. Дело в том, что скалер 3663 работает от 12 вольт, а постоянного электричества у нас на стройке (даче) нет и я делал телевизор для питания от аккумулятора шуруповерта, который номинально выдает 14.4 вольта.

У меня многое заточено для питания от этого аккумулятора. Сам аккумулятор переделка на Li-Ion, подробнее здесь.

DC-DC довольно мощный, взял у китайцев здесь.

Перед включением необходимо убедиться, что вы правильно выставили на скалере питание матрицы или если не знаете какое у вас начать с меньшего.

Регулируется перемычкой на плате между 3,3-5-12 вольт. Смотрим фотку.

Прошиваем и тестируем

Лучше перед сборкой убедиться, что все работает. При первом запуске на дисплее появилась четверящаяся малопонятная мазня.

Пошел в интернет искать прошивку под свою матрицу.

Можете скачать прошивку для D3663LUA A8.2 от сюда.

Прошивка осуществляется следующим образом весьма просто:

• Копируем файл своей прошивки на чистую флешку.
• Вставляем флешку без питания, подаем питание и жмем на плате с кнопками кнопку «Power», в общем включаем.
• Ждем. Смотрим на индикатор. Сначала он загорится красным, затем начнет перемигиваться с красного на синий. Где-то через минуту мигание прекратиться, что означает — прошивка завершена. Если индикатора нет, просто ждем для верности 5 минут.

Вам может понадобиться для настройки сервисное меню. Для входа используется комбинация: «2 5 5 0».

Прошил включил и все заработало.

Тестирую от аккумулятора шуруповерта. Продолжаю сборку и тестирую на даче. В качестве антенны использую самодельную антенну биквадрат, расcчитаную на наши частоты цифрового телевидения DVB-T2.

Удивительно, но даже на такую антенну DVB-T2 принимается отлично, хотя до вышки 25 км по прямой.

Мне еще нравиться, что телевизор получился довольно шустрый. Быстро переключает каналы. Определяет и отображает название канала и название текущего фильма или передачи, что позволяет еще быстрее прощелкать каналы не дожидаясь появления картинки.

От USB порта не только смотрим фильмы с флешки, но и заряжаем мобильники.

Заказать данный набор с универсальным скалером d3663LUA a82 можно у китайцев здесь.

Другие наборы и отдельные части для сборки самодельного телевизора смотрим здесь.

Универсальный скалер tsumv56 | Festima.Ru

LVDS cкaлep  DS. D3663LUA. А8 DVB-Т2 ТВ дает вoзможнoсть построить нa бaзe прaктичecки любoй мaтрицы  полноцeнный  мультимeдийный тeлевизоp,  мoнитор. Пoддepживает кaк эфиpное тeлевидeние, так и цифpoвoй  фopмат  T-2, DVB-T, dvb-с.  Цифровoй TB-Тюнeр нe лишaет LVDS скaлеp  DS. D3663LUA. A8 DVВ-T2 ТB  возмoжнocти использовать егo в качестве качественного монитора. LVDS скалер  DS. D3663LUА. А8 DVВ-Т2 ТВ позволяет не только использовать  потенциал полноценного ТВ, но также позволяет воспроизводить фото, видео, аудио файлы с USВ-накопителя. Скалер  DS. D3663LUА. А8 имеет на своем борту такие интерфейсы как: LVDS (инетерфей подключения LСD матрицы к скалеру), INVЕRТЕR (разъем подключения инвертера либо подсветки), КЕY (разъем подключения кнопок управления в том числе и ИК-приемника),  JUМР VОLТАGЕ 3.3/5/12V (Выбор питания матрицы),  АUDIО-ОUТ (Звуковой выход) , YРВРr(компонентный видео), DС12(Питание 12В),ВUIТ-IN РОWЕR SUРРLЕ,  USВ, IDМI, VGА-in, VGА-in компазит, АUDIО-IN (Аудио вход), RF(Антенна), АUDIО-ОUТ(Аудио выход). На наших DS. D3663LUА. А8 скалерах установлен модифицированный радиатор! — это избавит Вас от лишних проблем, так как стоковый радиатор не справляется со своими функциями. В наличии 2 Количество LVDS скалер DS. D3663LUА. А8 DVВ-Т2 ТВ В корзину Артикул: 02728070Категория: LVDS Скалера и комплектующиеМетка: LVDS Описание Детали Отзывы (1) Описание Универсальный LVDS скалер  DS. D3663LUА. А8 DVВ-Т2 ТВ дает возможность построить на базе практически любой матрицы  полноценный  мультимедийный телевизор,  монитор. Настройка разрешения изображения, количество каналов, битность производится путем заливки прошивки в скалер. Характеристики Универсального LVDS скалера DS. D3663LUА. А8 Чип контроллера: МSD3663LUА-Z1 ТВ тюнер чип: Rаfаеl r842 Язык: Русский, Английский, чешский, Франция, Маgyаr, Роlski, Dаnsk, Еsраnоl, Нrvаtski, Nеdеrlаnds, dеutsсh, itаlliаnо, Nоrsk, Роrtuguеs, Suоmi, Svеnskа, арабский, и др. Вход питания: dс 12 В 4А Чип аудио: СS37АD2АВ Выходная мощность аудио: 2×8 Вт Потребляемая мощность (работа): > = 6 Вт Потребляемая мощность (ожидание): <0.3 Вт Видео вход: ТV: DVВ-Т/Т2, DVВ-С, аналоговый телевизор НDМI VGА АV в YРbРr Дополнительные входы выходы: Аудио Мini Jасk 3.5 мм, USВ Напряжение питания логики матрицы 3,3 / 5В /12в Поддержка матриц: 1024×600 1сh 6/8bit 1024×768 2сh 6/8bit 1024×768 1сh 6/8bit 1024×768 2сh 6/8bit 1280×768 1сh 6/8bit 1280×800 1сh 6/8bit 1280×1024 2сh 6/8bit 1366×768 2сh 6/8bit 1366×768 1сh 6/8bit 1440×1050 2сh 6/8bit 1440×900 2сh 6/8bit 1600×900 2сh 6/8bit 1600×1200 2сh 6/8bit 1680×1050 2сh 6/8bit 1920×1080 2сh 6/8bit 1920×1200 2сh 6/8bit Прошиака LVDS скалера DS. D3663LUА. А8 Процесс прошивки DS. D3663LUА. А8: Скачайте архив прошивок и dаtаshееt. Выберите нужную вам прошивку. Поместите файл прошивки LUА63А82 на отформатированную USВ-флешкарту. Поместите USВ-флешкарту в USВ-разъем LVDS скалера DS. D3663LUА. А8. Включите питание скалера (если светодиоды подключены они начнут мигать) примерно через 1 минуту процесс завершится и на экране появится меню выбора языка (мигание светодиодов остановится) ВНИМАНИЕ не отключайте питание LVDS скалера DS. D3663LUА. А8 во время прошивки, это может привести к необратимым последствиям! Замечание по прошивкам: Существуют два вида прошивок LUА63А81.bin и LUА63А82.bin, скалер принимает ту, которой был прошит крайний раз, например склер был прошит 81-й прошивкой, для того чтобы его прошить 82-й, необходимо файл прошивки LUА63А82.bin переименовать в LUА63А81.bin и прошить, после чего скалер будет принимать 82-е прошивки.  Какая прошивка установлена на скалер с завода, можно узнать по наклейки на тыльной стороне платы. ! Если нужной битности прошивки не оказалось прошейте скалер D3663LUА прошивкой с любой битностью, главное чтобы совпадало разрешение и число каналов, далее после появления меню выбора языка (изображение будет с артефактами) войдите в сервисный режим, для этого поочередно нажмите на пульте управления кнопки: INРUТ затем 2580. Вы в сервисном режиме. Найдите пункт LVDS МАР в подменю специальные настройки (специальный комплект), меняя значения данного пункта добейтесь хорошей картинки.

Аудио и видео техника

Переделка монитора в телевизор DVB-T2 и замена подсветки на светодиодную

Займемся переделкой монитора Samsung e1920 с матрицей LTM185AT01 в телевизор с поддержкой цифрового телевидения (DVB-T2), а так же заменим стандартную подсветку на светодиодную. Работать вся эта конструкция будет от 12в

Что мы имеем

Старый монитор Samsung SyncMaster E1920n с дефектной матрицей и убитой подсветкой. Дефект небольшой в виде полоски с правой стороны.

Что хотим получить в итоге.

Телевизор с поддержкой цифрового телевидения (DVB-T2) и нормальной подсветкой. Работать будет от 12в, что для меня важно т.к. хочу отправить его на дачу для работы от аккумуляторов.

Что нам потребуется

• Монитор Samsung SyncMaster E1920n с матрицей LTM185AT01. Конечно все это можно сделать на любом мониторе или старом ТВ, главное чтоб матрица была цела и скалер поддерживал.
• Универсальный скалер D3663LUA с обвесом: блок питания, динамики, кнопочная панель, LVDS кабель (подбирается под матрицу), инвертор (если оставляем родную подсветку). Я покупал полный набор здесь. Этот набор полностью подходит под матрицу LTM185AT01. Для других матриц придется подбирать индивидуально.
• Светодиодные полосы 3мм — 490мм, которые заменят наши лампы. Покупал здесь. Не имеет клеевого слоя!
• Флэшка для установки прошивки на наш скалер.
• Термоклей
• Тонкий двухсторонний скотч шириной 3мм

Некоторые моменты перед переделкой.

Скалер D3663LUA я установил раньше, чем пришли светодиодные полосы. Продавец скалера отправил все быстро, пришло так же быстро. Все в комплекте работало без проблем. А вот со светодиодными полосами были одни проблемы. Один продавец просто положил х … на отправку, сказал, открывай спор. Второй отправил, но посылка вернулась ему обратно. Третий долго отправлял и отправил, как только я на него поругался. Шли полосы очень долго, но пришли.

Сама матрица LTM185AT01 на данном мониторе отвратная, качество картинки такое же.

Приступим.

Вот такой комплект мне пришел. И какое-то время работал в таком исполнении. (фото взял с али)

Сам скалер D3663LUA выглядит так

Что где описывать не буду, по картинке все прекрасно видно. У китайца довольная подробная инструкция, что где и зачем. Но мы пройдемся по основным моментам еще раз.

Выбор LVDS кабеля под нашу матрицу

Единственно, что у нас будет отличаться так это LVDS кабель подключения нашей матрицы. И драйвер подсветки, если мы оставляем родную.

И начнем наши изыскания с определения нашей матрицы. Придется вскрыть или найти в интернете, что у вас за матрица. Я покажу на примере своей LTM185AT01.

Заходим на www.panelook.com и в поиске вводим LTM185AT01

• Под цифрой 1 написан наш интерфейсный LVDS кабель. В нашем наборе идет именно этот LVDS кабель. 30 pins LVDS (1 ch, 8-bit) , Connector – LVDS 30 контактный кабель, один канал, 8 бит на канал. Если у вас, что-то другое, то надо брать кабель именно под вашу матрицу. Так же влияет на выбор прошивки.
• Под цифрой 2 у нас указано напряжение питания нашей матрицы. При подключении матрицы нам надо будет выставить перемычку на соответствующее питание. В нашем случае это 5в. Доступны 3.3в, 5в, 12в.
• Под цифрой 3 у нас разрешение нашей матрицы. По данному параметру мы будем выбирать нашу прошивку.
• Под цифрой 4 у нас тип используемых ламп в подсветке и количество каналов. Если мы оставляем родную подсветку, то надо подобрать блок управления подсветкой соответствующий. В моем случае лампы CCFL два канала, драйвер в комплекте.

Выбор прошивки

Китаец предлагает скачать прошивку вот отсюда скачать

Вы можете поискать еще прошивки в интернете. В моем случае используется прошивка QINYUAN_LUA63A82_PNL_M185XW01_V0_1366X768_SI8L_5V_Lg_…. и она полностью подходит под нашу матрицу.

Давайте посмотрим, что тут зашифровано и как нам подобрать нужную:

Я не бегал с танцами и бубнами у меня все заработало с первого раза, с прошивками не экспериментировал. То, что я скажу ниже это побольше части мои предположения т.к. тему я не изучал подробно и уже многое не помню т.к. это было не на момент написание статьи.

QINYUAN_LUA63A82_PNL_M185XW01_V0_1366X768_SI8L_5V_Lg_…

• Красный – это наименование скалера под который сделана прошивка
• Зеленый – это наименование матрицы (можно не обращать внимание)
• Синий – это разрешение матрицы(важный момент)
• Оранжевый — SI8L (определяем по нашему кабелю, цифра 1 на наше картинке)
  Расшифровка: Один канал, 8 бит на канал, питание слева.
  • DO – два канала, Si – один канал
  • 6 – 6бит, 8 – 8бит
  • R – право , L – лево

Далее параметры нам не интересны.

Если вы не нашли нужную в предлагаемом наборе, то поищите еще в интернете и попробуйте залить не опираясь на мою расшифровку, учитывайте только разрешение.

Заливка прошивки на наш скалер D3663LUA

Подключаем кнопочную панель. Выставляем напряжение нашей матрицы. Берем флэш накопитель и форматируем его в FAT32. В корень кладем LUA63A82.bin из папки QINYUAN_LUA63A82_PNL_M185XW01_V0_1366X768_SI8L_5V_Lg_…. Вставляем флэшку.

Дальше я не помню, как шил.

• Как пишет китаец: подключаем питание, жмем клавишу 7 (у меня это menu), начинается прошивка скалера. Но я что-то не верю этому, 7 клавиша, это возможно клавиша включения питания (Power).
• Второй вариант: подключаем питание – процесс прошивки начнется автоматом.

Во время прошивки будет мигать светодиод. По окончанию прошивки мигание прекратиться.

Во время процесса прошивки не отключайте питание.

Разбор монитора и подключение скалера к матрице

Как разобрать есть подробные видео в интернете. Выкидываем все внутренности кроме самой матрицы. Теперь всем у нас будет управлять скалер.

Я выложу пару итоговых фоток с использованием драйвера ламп на родной подсветки. Делал так, чтоб ничего не ковырять в родном корпусе. Все сажал на термокрей. Качество фото отвратное, так получилось.

Замена ламп на светодиодную подсветку.

При использовании скалера D3663LUA и купленой светодиодной подсветки нам ничего колхозить не надо, все встает в штатные места и прекрасно работает. Регулировка подсветки не инверсная.

Обратите внимание на кабель подключения к драйверу светодиодной подсветки т.к. каким концом воткнуть разъем имеет значения. Где на плате написано + там должен быть красный провод.

Светодиодная подсветка комплект

Внимание! Нам придется разобрать матрицу. Здесь надо быть аккуратным. А самое главное, нам нужно чистое помещение, лучше на голову надеть шапку, на руки перчатки, чтоб не оставлять следов на матрице. Убрать котов подальше!

Откручиваем плату матрицы и снимаем металлическую окантовку. Все крепятся на защелках

Снимаем матрицу

Продолжаем разбор

Снимаем пластмассовую окантовку. На защелках

Родные лампы. Вытаскиваем, нам они больше не нужны

Светодиодные полосы длиннее чем ширина экрана. Нам надо отмерить и откусить лишнее

Полосы не имеет клейкого основания, а прикрепить их надо. Можно приклеить на двухсторонний скотч, но у меня его небыло. Посадил на клеей момент, приклеив в трех точках в начале, в середине и конце.

Собираем все в обратном порядке

Проверяем работоспособность

Вот так я все скомпоновал

Результат нашей работы

В активном режиме потребляет 12В 0.7А, в дежурном 0.02А

Как подключить универсальный скалер к матрице.

На просторах интернета очень много описаний того, как подключить универсальный скалер к матрице, но подробной схемы полного подключения не нашлось. А если и есть, то найти её очень сложно. Всё приходится составлять из 2-3 статей. Решено сделать полное описание, основываясь на собственном подключении.

В закромах чулана завалялось 2 монитора, 17″ и 19″. Один показывал только синим, второй — только зелёным. Матрицы обе живые, как раз для экспериментов со скалером.

Первый образец : Samsung 940n,

с матрицей — HSD190MEN3

Второй образец : Proview ma782Kc,

с матрицей — PV170LCM

Закупленный универсальный скалер: модель — LA. MV29.P.

Схема, по которой подключаем данное произведение китайских инженеров:

Блок питания монитора — инвертор монитора — скалер — матрица — кнопки — колонки.

Кроме самого скалера ничего не покупалось: ни шлейфов, ни кнопок, ни инверторов.

Подключение блока питания и инвертора монитора к скалеру.

Тут всё настолько просто, что даже стало как-то грустно ((

Достаточно подключить: питание к скалеру, управление инвертором и яркостью накала ламп.

Нам потребуется 4 контакта: плюс , минус, контакт включения инвертора (ламп подсветки) и управление яростью ламп. На самом блоке питания это контакты:

BLON — всё, что написано ON, — это и есть включение инвертора.
BRI — управление яркостью, очень часто обозначается как DIM.
+14V — понятно, что + питания, но не забываем, что у нас скалер на 12 — необходимо понизить, об этом далее.
GDN — минус (земля).

Куда всё это припаивать на скалере ?

Контакты скалера и соответствие сигналов.

Находим сам разъём инвертора.

И согласно маркировке подключаем.

Незабываем, что питания в 14 вольт много для скалера, рекомендую поставить стабилизатор напряжения на 12 вольт (например, L МС 7812) в разрез питания (можно любой другой на 12 вольт, соответственно с его схемой подключения). В моём случае схема подключения стабилизатора такая:

Подключение IR приёмника к скалеру.

У меня ИК приёмник шёл отдельно.

Подключаем его к скалеру следующим образом:

После подключения можно проверить работу нашего скалера и включение инвертора, (появляется подсветка). Если всё отлично работает, приступаем к подключению матрицы.

Подключение матрицы к скалеру.

На самом деле, мне повезло, и у меня подключение обеих матриц было идентично. Пришлось только разобрать шлейф монитора 17″ и просто переставить контакты местами. Входы в матрицу тоже идентичны, в итоге я одним шлейфом проверил сразу 2 матрицы разных мониторов.

 Разъём и обозначения на матрице.

Видно 10 каналов, питание 5 вольт и промежутки между каналами — это масса.

Разъём скалера.

Трындец, вот тут я встал в ступор. Ни одной маркировки на данный разъём.

Хорошо, что есть добрые люди, которые выложили другую версию скалера с точно такой же распиновкой.

На шлейфе от матрицы до родного скалера всё перепутано. Надо исправить)

То есть: питание первым, а дальше, как разведено на матрице, по порядку, по 2 сигнальных провода. Не путаем + и -, незабываем про земляные (GND).

Вот так получилось у меня.

Вариант для проверки.

Окончательный вариант.

На матрице два левых питание +5 их вставляем первыми, затем один красный их середины, это общий. Если перевернуть матрицу, то видно что они уходят на массу.

А далее, первая пара, вторая пара и т.д.

Для контроля я подключил только общий и питания, включил скалер. Сразу стало понятно, что матрица работает, она сразу стала чёрной. Без питания, когда работают только лампы, она более светлая.

Подключение кнопок управления и колонок к скалеру.

Кнопки к скалеру можно подключить двумя способами. Разъём Key port.

Первый вариант: двумя проводами GND и K0 , в данном случае каждая кнопка подключена через своё сопротивление.

Где :

k0    Вкл/Выкл
k1 — R1 680  Звук +
k2 — R2 1.5k Звук —
k3 — R3 2.7k Вход
k4 — R4 4.7k Меню
k5 — R5 8.2k Канал +
k6 — R6 15k Канал —
k7 — R7 38k Резерв

Второй вариант: каждая кнопка имеет свой контакт на скалере, и через кнопку уходит на ноль (GND).

Где :

k0    Вкл/Выкл
k1    Звук +
k2    Звук —
k3    Вход
k4    Меню
k5    Канал +
k6    Канал —
k7    Резерв

Есть возможность подключить 2 светодиода. Один красный — режим ожидания, второй зелёный — включение. Подключить их можно к выводам GRN и RED соответсвенно.

Надеюсь, после данной статьи, ответ на вопрос, как подключить универсальный скалер к матрице, найден)

Universal Scaler Kit 3663 TV Controller Driver Board Digital Signal DVB-C DVB-T2 DVB-T Universal LCD UPGRADE 3463A

Универсальный набор для масштабирования 3663 TV Controller Driver Board Digital Signal DVB-C DVB-T2 DVB-T Universal LCD UPGRADE 3463A

Данная модель универсальна. Контроллер 3663 дает возможность построить на базе ноутбука или монитора матрицу полноценного мультимедийного ТВ-тюнера C Т-2 на борту, не лишая себя возможности использовать его в качестве монитора.

Контроллер 3663 имеет на борту аналого-цифровой Touraine Rafael R842 с поддержкой T-2, DVB-T, DVB-C, ATV, просто заявив о поддержке большего количества кабеля цифрового сигнала, телетекста и радиотелевизора.Поскольку основной чип позволил не только использовать весь потенциал ТВ-чипа, но и не лишил возможности воспроизведения фото, видео, аудио файлов с USB-накопителя. Все нововведения, представленные в этой модели, стали возможны благодаря использованию более мощного мастер-чипа.

Подходит для Европы, Африки, пяти стран Центральной Азии, Ближнего Востока, России, Таиланда, Мьянмы, Кении, Португалии, Мальты, Уганды и других стран или регионов.

Микросхема контроллера: LUA63A82 Чип ТВ-тюнера: Rafael R842 Язык экранного меню: русский, английский, чешский, французский, мадьярский, польский, датский, испанский, испанский, Hrvatski, Nederlands, Deutsch, Italliano, Norsk, Portugues, Suomi, Svenska, арабский и т. Д.(больше, пожалуйста, посмотрите видео) Вход питания: 12 В постоянного тока, 4 А Чип Аудио: Выходная мощность звука: 2×8 Вт Потребление: рабочий режим -> = 6Вт

простой — <0,3Вт Видеовход: TV: DVB-T / T2, DVB-C, ANALOG TV (ATV)

HDMI

VGA

AV IN

YPbPr

Дополнительные входы выходы: аудио мини-разъем 3,5 мм USB

Шаг USB Обновить : 1. Поместите прошивку «LUA63A82.bin» на отформатированную флешку, затем вставьте USB-диск и 7KEY-кнопку в плату. 2.После включения питания индикатор 7-клавишной кнопки будет красным, затем мигать красным и синим. Примерно через 1 минуту индикатор перестанет мигать, это означает, что обновление завершено. (Обратите внимание, что программы записи не отключают питание, сбой победил. т уметь использовать)

Как войти в заводские настройки? Нажмите кнопку «Ввод», затем нажмите «2 5 8 0»

В пакет включено: 1 плата контроллера 3663 1 х пульт 1 х ИК 1 х ИК-кабель Кабель для передачи данных 1 x 25 см

Тип продукта: Пульт дистанционного управления

3663 Плата драйвера контроллера телевизора Цифровой сигнал DVB-C DVB-T2 Универсальный ЖК-дисплей DVB-T UPGRADE 3463A с lvds

Эта модель универсальна Контроллер 3663 дает возможность построить на базе ноутбука или монитора матрицу полноценного мультимедийного ТВ с тюнером Т-2 на борту, не лишая себя возможности использовать его в качестве монитора.Контроллер 3663 имеет на борту аналого-цифровой Touraine Rafael R842 с поддержкой T-2, DVB-T, DVB-C, ATV, просто говоря о поддержке большего количества кабеля цифрового сигнала, телетекста и радио-телевидения. Поскольку основной чип позволил не только использовать весь потенциал ТВ-чипа, но и не лишил возможности воспроизведения фото, видео, аудио файлов с USB-накопителя. Все нововведения, представленные в этой модели, стали возможны благодаря использованию более мощного мастер-чипа. Подходит для : Европа, Африка, пять стран Центральной Азии, Ближний Восток, Россия, Таиланд, Мьянма, Кения, Португалия, Мальта, Уганда и другие страны или регионы.Характерная черта: Поддержка цифрового сигнала и русского языка Чип контроллера: LUA63A82 Чип ТВ-тюнера: R842 Язык экранного меню: русский, английский, чешский, французский, мадьярский, польский, датский, испанский, испанский, хрватский, голландский, немецкий, итальянский, норвежский, португальский, суоми, свенский, арабский и т. Д. (Больше, пожалуйста, посмотрите видео) Вход питания: 12 В постоянного тока, 4 А Выходная мощность звука: 2×8 Вт Потребление: рабочий режим -> = 6Вт простой — <0,3 Вт Видео вход: TV: DVB-T / T2, DVB-C, ANALOG TV (ATV) HDMI VGA AV IN YPbPr Дополнительные входы выходы: аудио мини-джек 3.USB 5 мм Слот USB можно использовать для обновления программного обеспечения и воспроизведения мультимедиа, например фильмов, MP3 и JPEG. Как узнать, подходит ли ваша панель к этой плате? Шаг 1. Найдите разрешение вашей модели ЖК-дисплея (вы можете проверить разрешение по этой ссылке: http://www.panelook.com/index.php) Поддерживаемые разрешения: 1024 X 600 6 бит 1 канал 1024 X 768, 6 бит, 2 канала 1024 X 768 8 бит, 2 канала 1024 X 768, 6 бит, 1 канал 1024 X 768 8-битный 1 канал 1280 X 768 8 бит 1 канал 1280 X 800, 6 бит, 1 канал 1280 X 1024 8-битный 2 канала 1366 X 768 8-битный 2 канала 1366 X 768 8-битный 1 канал 1400 X 1050 6 бит 2 канала 1440 X 900 8 бит 2 канала 1600 X 900 8-битный 2 канала 1600 X 1200, 6 бит, 2 канала 1680 X 1050 8-битный 2 канала 1920 X 1080 8-битный 2 канала 1920 X 1080, 6 бит, 2 канала Шаг 2. Загрузите прошивку по ссылке ниже. Ссылка для скачивания прошивки: http: // диск.google.com/open?id=1F8h7wEIMZsptcUahJ3vGWZQFVLYqbjnA Установить программу: 1. Поместите прошивку «LUA63A82.bin» на USB-диск ------- затем вставьте USB-диск ------------ подключите 7KEY-Button к плате ------ ------- После включения питания индикатор кнопки 7key будет красным, затем мигать красным и синим ------------- после того, как индикатор перестанет мигать, это означает, что обновление выполнено законченный. программа установки не подключайте кабель LVDS (Примечание: !!! программы записи не отключают питание, сбой использовать нельзя) затем выключите питание ------- правильно и правильно подключили все кабели ---------- и снова включите ---- выберите страну Как перейти к заводским настройкам? Нажмите кнопку «Вход», затем нажмите «2 5 8 0». Вы можете установить загрузочный логотип и зеркальный дисплей.В комплект поставки входят: 1 плата контроллера 3663 1 х пульт 1 х ИК 1 х ИК-кабель 1 x 25 см кабель для передачи данных

Jual универсальный набор для масштабирования 3663 Плата драйвера ТВ-контроллера, цифровой сигнал — — binawendrawati668

Бренд Имя: NODEMCU LUA
Тип: DIGITAL
Пакет: Нет
FTA (Free To Air): Да
С USB Wi-Fi: Нет
Высокое разрешение: Да
Поддержка языков: русский, английский, испанский, французский и т. Д.
DTV: DVB- C / T / T2
usb воспроизведение: USB2.0
включение зеркала: Да
как войти в заводскую настройку: нажать «ввод 2580».
прошивки: мы вышлем вам после заказа

Эта модель универсальна. Контроллер 3663 дает возможность построить на базе ноутбука или монитора. Матрица полноценного мультимедийного ТВ с тюнером Т-2 на борту не лишает себя возможности использовать его в качестве монитора.

Контроллер 3663 имеет на борту аналого-цифровой Touraine Rafael R842 с поддержкой T-2, DVB-T, DVB-C, ATV, просто заявив о поддержке большего количества кабеля цифрового сигнала, телетекста и радиотелевизора.Поскольку основной чип позволил не только использовать весь потенциал ТВ-чипа, но и не лишил возможности воспроизведения фото, видео, аудио файлов с USB-накопителя. Все нововведения, представленные в этой модели, стали возможны благодаря использованию более мощного мастер-чипа.

Подходит для Европы, Африки, пяти стран Центральной Азии, Ближнего Востока, России, Таиланда, Мьянмы, Кении, Португалии, Мальты, Уганды и других стран или регионов.

Микросхема контроллера: LUA63A82
Чип ТВ-тюнера: Rafael R842
Язык экранного меню: русский, английский, чешский, французский, мадьярский, польский, датский, испанский, испанский, норвежский, португальский, суоми, свенский, арабский , так далее.(больше, пожалуйста, проверьте видео)
Вход питания: 12 В постоянного тока 4A
Чип Аудио:
Выходная мощность звука: 2×8 Вт
Потребление: рабочий режим -> = 6 Вт

простой — <0,3 Вт
Видеовход: ТВ: DVB-T / T2, DVB-C, ANALOG TV (ATV)

HDMI

VGA

AV IN

YPbPr

Дополнительные входы и выходы: аудио мини-джек 3,5 мм USB

Шаг обновления USB:
1. Установите прошивку «LUA63A82.bin» в

****************************
 Номер запуска: 3663
Комментарий в конце цикла:
RunType = Optics, Tar = 9foil-12C, Rad = out, comment = проверить наличие всех кабелей, mode = совпадение, Lmom = 1590, Rmom = -3.1588, Ene = 3995, Угол_R = 20,295, Угол_L = 46,699

Время пробега = 2,1329915 мин.
Средний. ток (на 3х) = 23.915551 мкА
Средний. ток (на 1x) = 47,833446 мкА
               | на 1x | на 3x | на 10x
Средний. заряд (мкКл) | 6.1217 | 3.0607 | 6,1449
вверх-вниз (мкКл) | -0.0608 | 6.1272 | -0,0280
 Триггер | Скорость (Гц) | Скалер / заряд (3x) | Скалер / время / пс | Скалер | Предварительное масштабирование | Скалер / зарядка (1x)
    1 | 7557.3125 Гц | 315999,9 / мКл | 37,787 Гц | 967181 | 200 | 157992,2 / мКл
    2 | 33153.922 Гц | 1386291,4 / мКл | 41,442 Гц | 4243022 | 800 | 693111,7 / мКл
    3 | 2043.2962 Гц | 85438,0 / мКл | 40,866 Гц | 261500 | 50 | 42716,9 / мКл
    4 | 17104.303 Гц | 715195,9 / мСл | 42,761 Гц | 2189000 | 400 | 357580,4 / мКл
    5 | 1070,57 Гц | 44764,6 / мКл | 1070,570 Гц | 137011 | 1 | 22381,2 / мКл
 Триггер 5 исправлен для генератора импульсов:

  5 (физ) | 1060.3809 Гц | 44338,6 / мКл | 1060,381 Гц | 135707.0 | 1 | 22168.2 / мКл
    8 | 1024,0 Гц | 42817,3 / мКл | 0,016 Гц | 131051 | 65535 | 21407,6 / мКл
    выход 1032,767 Гц
Средний. мертвое время от принятых триггеров = 0,1441
Средний. мертвое время от закрытых скейлеров = 0,1435
Принятые триггеры = 132173.00000
Частота пульсации левой руки для электронного DT = 10,189133
Частота пульсации правой руки для электронного DT = 10,32978
Частота импульсов левой руки и триггера для электронного DT = 10,189133
Частота генератора импульсов правой руки и триггера для электронного DT = 10,32978
Электронный левый рычаг DT = 0.0
Электронный правый рычаг DT = 0,0
Скорость левого строба = 27507.806
Частота строба правой руки = 38257.044
    Сигнал | Заряд (C)
   вверх по течению | 0,0060913
   вверх по течению 3x | 0,0061243
   восходящий поток 10x | 0,0061309
  вниз по течению | 0,0061521
 вниз по потоку 3x | -0,0000029
 вниз по потоку 10x | 0,0061589



****************************
Данные EPICS в конце цикла для цикла № 3663, среда, 18 апреля, 21:53:55 по восточноевропейскому времени 2001 г.
Импульс правой руки D1: 3,1588
Угол правой руки: 20.2945
Импульс левой руки D1: 1,5049
Угол левой руки: 46,6993
Зал Тифенбах Энергия: 4000,28
Неправильное наведение правой руки (HPT): 0,918178
Неправильное наведение левой руки (HPT): 5.96239
Ток источника питания Q1 правой руки: 2375,1
Импульс правой руки Q1: 3,15865
Гаусс-метр правой руки Q1: -0,05899
Полярность источника питания Q1 правой руки: 0
Ток блока питания Q2 правой руки: 1359.44 год
Импульс правой руки Q2: 3,15878
Гаусс-метр правой руки Q2: 0,7137
Полярность источника питания Q2 правой руки: 0
Ток питания правого рычага D1: 1140,96
Импульс правой руки D1: 3,1588
Правая рука D1 ЯМР: 1.17219
Ток источника питания Q3 правой руки: 1257,12
Импульс правой руки Q3: 3,15932
Гаусс-метр правой руки Q3: 0,5636
Полярность источника питания Q3 правой руки: 1
Ток источника питания Q1 левой руки: 1131.86
Импульс Q1 левой руки: 1,50448
Гаусс-метр левой руки Q1: 0,09648
Полярность источника питания Q1 левой руки: 1
Ток источника питания Q2 левой руки: 648,224
Импульс левой руки Q2: 1,5054
Гаусс-метр левой руки Q2: -0,3416
Полярность источника питания Q2 левой руки: 0
Ток источника питания левого рычага D1: 504,132
Импульс левой руки D1: 1,5049
Левая рука D1 ЯМР: 0.556977
Ток источника питания Q3 левой руки: 599,107
Импульс левой руки Q3: 1,50485
Гаусс-метр левой руки Q3: 0,2992
Полярность источника питания Q3 левой руки: 0
Средний ток двух резонаторов: 48,5388
Ток на мониторе Unser: 55,8333
Ток на Upstream млрд куб. М: 48,2303
Ток в нисходящем потоке млрд куб. М: 48,6597
Коэффициент полости вверх по потоку: 76,7
Коэффициент полости нисходящего потока: 78,1
 Ток на IBC0L02 (источник): 99.9521
MBSY1c Hall A Энергия луча: 4007,97
Ток магнита MBSY1c (А): 167,035
MBSY1c Bdl: 1.00019e + 06
MBSY3c Hall C Энергия пучка: 2422,92
Зал Тифенбах Энергия: 4000,28
Зал Тифенбаха Энергия C: 2418,44
Дельта (E) / ширина E (MV_AI_DXWID): 5,87462
IPM1C12.XPOS: -0,00430351
IPM1H04A.XPOS: 1.44741
IPM1H04A.YPOS: 0.622838
IPM1H04B.XPOS: 0.967257
IPM1H04B.YPOS: -0.0248122
Коллиматор правой руки: 0,615186
Коллиматор левой руки: 0,617041
 HacR_HPM_LVDT: VALr: -3311
 HacR_VPM_LVDT: VALr: 322
 HacR_HPE1313A: 0_Ch58: -0.519043
 HacR_HPE1313A: 0_Ch55: 22.6074
 HacR_HPE1313A: 0_Ch54: -0.820312
 HacR_alignROLL: -0.33915
 HacR_alignPITCH: -0.0348651
 HacR_alignHPT: 0.918178
 HacL_HPM_LVDT: VALr: -8678
 HacL_VPM_LVDT: VALr: -888
 HacL_HPE1313A: 0_Ch58: -0.302734
 HacL_HPE1313A: 0_Ch55: 23.6816
 HacL_HPE1313A: 0_Ch54: -0.370117
 HacL_alignROLL: 0,00240235
 HacL_alignPITCH: 0,0249523
 HacL_alignHPT: 5.96225
haBDSPOS: 4.6174e + 06
haL1_Fan_frequency_R: 0
haL2_Fan_frequency_R: 67
haL3_Fan_frequency_R: 24,5
hah3_P_Fill_Target_R: 19.47
hah3_P_Exhaust_R: 19,82
hah3_P_Fill_Bottle_R: 19.47
hah3_DP_Fill_Exhaust_R: 0
haD2_P_Fill_Target_R: -999,99
haD2_P_Exhaust_R: 17.87
haD2_P_Fill_Bottle_R: 36.97
haD2_DP_Fill_Exhaust_R: 0,0744
haSC200_6_Sensor_1_R: 241.34
haSC200_6_Sensor_2_R: 26.82
haSC200_6_Sensor_3_R: 43.11
haSC200_6_Sensor_4_R: 41.67
haHe_Omega_DPG_Sensor_R: 0
haITC502_1_Sensor_1_R: 94.98
haITC502_1_Sensor_2_R: 94.98
haITC502_1_Sensor_3_R: 82,84
haITC502_2_Sensor_1_R: 18.91
haITC502_2_Sensor_2_R: 18.91
haITC502_2_Sensor_3_R: 18.91
haITC502_4_Sensor_1_R: 89,5
haITC502_4_Sensor_2_R: 18.9
haITC502_4_Sensor_3_R: 21.9
haITC502_5_Sensor_1_R: 0
haITC502_5_Sensor_2_R: 0
haITC502_5_Sensor_3_R: 39.9
haITC502_6_Sensor_1_R: 99.97
haITC502_6_Sensor_2_R: 88.13
haITC502_6_Sensor_3_R: 28.58
Коллиматор правой руки: 0.614941
Коллиматор левой руки: 0,616992
Угол Вина: 36,5716
Режим спиральности ВКЛ. / ВЫКЛ. Случайный / Переключение: ВЫКЛ.
Вена BDL: 811,44
Венское поле: 23.657
Затухание лазера Зал A: 176
Мощность лазера Зал A: 57
Полуволновая пластина (выкл. = Выход): ВЫКЛ.


Desconto Aokin Universal Scaler 3663 Tv Driver De Controlador De Placa De Kit Digital De Sinal Dvb-c, Dvb-t2 Dvb-t Universal Lcd De Atualização 3463a Russo

Этикетки: 7 caso iphon, v lvds, ретро скейлер, mini lcd controlador de placa hdmi, стоматологический скейлер, d3663lua dvb t2, tv placa-mae digital, smart tv, hdmi lvds, t2.

Aokin Universal Scaler 3663 TV Driver de Controlador de Placa de Kit Digital de Sinal DVB-C, DVB-T2 DVB-T Универсальный ЖК-дисплей ATUALIZAÇÃO 3463A russo

Descrição Do Produto: 1.Есть модель универсального Controlador 3663 с возможностью создания на базе ноутбука или монитора полной матрицы мультимедийного TV C T-2, предназначенного для бордового телевидения, который является индивидуальным для использования с американским монитором.2. Контрольная панель 3663 на аналогово-цифровой панели Touraine Rafael R842, поддерживающая T-2, DVB-T, DVB-C, ATV, доступную поддержку для большинства кабельных цифровых каналов, телетекста и радио и телевидения. Чип тем не менее разрешен для использования с ТВ-чипом, без возможности воспроизведения фотографий, видео, аудио и видео с USB-портом. гм mais poderoso mestre chip.3. Адекватный пункт: Европа, Африка, cinco países da Ásia Central, Oriente Médio, Rússia, Tailândia, Myanmar, Quênia, Portugal, Мальта, Уганда и outros países ou regiões. Suporte de Sinal Digital e russo Чип для управления: LUA63A82 Синтонизадор де ТВ чип: R842 Língua de OSD: russo, inglês, checo, França, Magyar, Polski, Dinamarquês, Espanhol, Hrvatski, Holandês, Alemão, Italliano, Norueguês, Português, Suomi, Svenska, árabeo, и т. Д. (Mais pls confira) Подача питания: 12 В постоянного тока, 4 А Звуковая сигнализация: 2×8 Вт Consumo de energia: modo de operação -> = 6W simples —

Como na Definição de Fábrica? Prima «de Entrada», em seguida, prima o botão «2 5 8 0» Você pode Definir um logotipo de inicialização e espelho de exibição.Pressione INPUT 2580 на заводе se o seu monitor é ruim, Pressione o botão «entrada 2580» без дистанционного управления в заводское определение- «Especial» -LVDS MAPA Em seguida, pressione or botão «esquerda / direita» и alterar o LVDS Mapa número для адекватного номера, или для просмотра LCD vai для нормального изображения.

Conexão apenas para referência (Para Painel needidades do inversor)

Универсальный скейлер 3663 TV Гонильник Krmilnika Odbor Digitalni Signal DVB-C, DVB-T2 DVB-T Универсальный ЖК-дисплей NADGRADNJO 3463A z lvds

9 евро.62 € 13,75 Brezplačno Vrne

Описание изделия: Модель универсальни Krmilnik 3663 может быть, да так градиент на основе основы преносник все мониторы матрика полный мультимедийный TV C T-2 тюнер на крови не однозаме сами приложения, да можно использовать этот монитор.

Krmilnik 3663 — это кровь аналогично-цифровая Touraine Rafael R842 с подпорой на T-2, DVB-T, DVB-C, ATV, за само правим, подпора за вечно цифровыми сигнальными кабелями, телетекстами в радио и телевидении.Kot glavni čip je omogočila ne samo, da bi v celoti izkoristili Potential TV čip, vendar ni odvzeta možnost za replica fotografij, video posnetkov, avdio datotek iz USB pogona. za: Evropa, Afrika, pet držav Srednje Azije, Bližnjega Vzhoda, Rusija, Tajska, Mjanmar, Kenija, Portugalska, Malta, Ugandi в других državah ali regijah.

Funkcija:

Подпора Digitalni Signal на русском языке Krmilnik čip: LUA63A82

TV sprejemnik čip: R842

OSD Jezik: руски, ангешки, чешки, франциджи, мадьяр, польски, данск, испанский, хрватски, низоземски, немшки, итальяно, норск, португез, суоми, свенска, арабски, итд.(več pls preverite video)

Vhodna moč: DC 12V 4A

Аудио исходная моч: 2x8W

Пораба: режим работы -> = 6W

препрост —

USB обычно используется для передачи программных функций в предварительных представлениях, которые можно использовать для фильмов, MP3 в формате JPEG. Корак: Поищите свою модель ЖК-дисплея (lahko preverite ločljivost iz te povezave: http://www.panelook.com/index.php)

Како в Товарнишких наставитев? Притисните типко «Внос» жвачка, нато притисните «1 1 4 7» лахко наставите загонско в огледало заслону.

Пакет включен:

1 плата контроллера 3663 (Zeleno barvno ali Črno barvo borad)

1 х Дальинский

1 х ИК

1 х 7 типка Типка

1 x 25 см Податковни Кабель

Обнаружено: V ali je kabel za 2ch 8 bit 30 zatiči, Prosimo, preverite, če je vaša naprava se uporablja za ta kabel.če ne situable, morate kupiti kabel, ki je primerna za vašo napravo Jezikov

Исканье

Предварительная пленка Из USB

Како в Товарнишких наставитев? Притисните типко «Внос» жвачка, нато притисните «1 1 4 7» лахко наставите загонско в огледало заслону.

Притисните за VNOS 1147 в товарных настройках, где вы хотите, чтобы ваши приказы были слабо, Притисните типко «vnos 1147» на дальяво на заводе наставитев- «Посебно» -LVDS ZEMLJEVIDU притисните типко «левоэльтеменевиде» в лвдс ZEMLJEVIDU, спите типко «левое крыло» в ки бо шел в нормально слико.Povezava samo za referenco

Лучшая «универсальная плата контроллера с ЖК-дисплеем». Тенденции в области прямой поставки продукта в 2020 году ｜ FindNiche

Ищете универсальную плату контроллера lcd? Среди всех связанных ниш общее количество заказов на самый продаваемый продукт достигает 633, что соответствует примерно 154 конкурирующим продуктам.Теперь FindNiche анализирует все ниши дропшиппинга универсальных плат ЖК-контроллеров и находит новейшие тенденции в области дропшиппинга. Для получения дополнительной информации, пожалуйста, проверьте веб-сайт, желающий дропшиппинг.

1. Универсальная плата контроллера с ЖК-дисплеем Top3 Основная информация о продуктах прямой поставки

№ 1 трендовые товары прямой поставки

Сведения о заголовке

Aokin Universal Scaler Kit 3663 Плата драйвера контроллера телевизора Цифровой сигнал DVB-C DVB-T2 Универсальный ЖК-дисплей DVB-T UPGRADE 3463A Русский

• Категория Видеоигры
• Цена 12 долларов.99
• Количество отзывов 468

№ 2 трендовые товары прямой поставки

Сведения о заголовке

Универсальный набор для масштабирования 3663 Плата драйвера ТВ-контроллера Цифровой сигнал DVB-C DVB-T2 Универсальный ЖК-дисплей DVB-T UPGRADE 3463A с lvds

• Категория Видеоигры
• Цена 10,77 долл. США
• Количество отзывов 231

№ 3 трендовые товары прямой поставки

Сведения о заголовке

Универсальный набор для масштабирования 3663 Плата драйвера ТВ-контроллера Цифровой сигнал DVB-C DVB-T2 Универсальный ЖК-дисплей DVB-T UPGRADE 3463A с lvds

• Категория Домашнее аудио и видео
• Цена 18 долларов.09
• Количество отзывов 178

Для получения дополнительной информации посетите веб-сайт SEOLINK_OUT_HOME. Вы можете искать аналитические данные о трендовых товарах прямой поставки на FindNiche ( findniche.com ). FindNiche — это бесплатный аналитический инструмент, который поможет вам найти лучшие продукты до того, как они станут вирусными. Для получения дополнительной информации посетите сайт прямой поставки Reddit.Инструмент использует данные с AliExpress, а база данных содержит более 2 миллионов товаров, 11000 ниш и 700000+ магазинов Shopify. Материалы профессионального обучения: «SEOLINK_OUT_BLOG», «популярные продукты прямой поставки».
