Как устроен и работает ШИМ-контроллер UC3844B. Каковы его основные характеристики и области применения. Какие типовые схемы включения используются для UC3844B. Как проводить диагностику и ремонт устройств на этой микросхеме.
Принцип работы и основные характеристики UC3844B
UC3844B представляет собой высокопроизводительный ШИМ-контроллер с управлением по току, предназначенный для построения импульсных источников питания. Ключевые особенности данной микросхемы:
- Низкий пусковой ток (менее 0,5 мА)
- Встроенный генератор с возможностью подстройки частоты
- Работа на частотах до 500 кГц
- Автоматическая компенсация с прямой связью
- Ограничение тока в каждом цикле работы
- Внутренний источник опорного напряжения с защитой от пониженного напряжения питания
- Выходной каскад с тотемным выходом для управления силовыми MOSFET-транзисторами
Принцип работы UC3844B основан на широтно-импульсной модуляции (ШИМ) с управлением по току. Это позволяет эффективно регулировать выходное напряжение и ток источника питания.
Структурная схема и назначение выводов UC3844B
UC3844B выпускается в 8-выводном корпусе DIP или SOIC. Рассмотрим назначение каждого вывода микросхемы:
- COMP — выход усилителя ошибки
- VFB — вход обратной связи по напряжению
- ISENSE — вход обратной связи по току
- RT/CT — подключение времязадающей RC-цепочки
- GND — общий вывод
- OUTPUT — выход для управления силовым транзистором
- VCC — вход питания микросхемы
- VREF — выход внутреннего источника опорного напряжения 5В
Ключевыми функциональными блоками UC3844B являются:
- Генератор пилообразного напряжения
- ШИМ-компаратор
- Усилитель сигнала ошибки
- Схема ограничения тока
- Драйвер выходного каскада
Типовые схемы включения UC3844B
Рассмотрим несколько базовых схем применения ШИМ-контроллера UC3844B в импульсных источниках питания:Простейшая схема включения
Минимальная схема для запуска UC3844B включает:
- Резистор и конденсатор для задания частоты на выводе RT/CT
- Подача питания на вывод VCC
- Подключение нагрузки к выходу OUTPUT
Такая схема позволяет получить простейший генератор импульсов для тестирования.
Обратноходовой преобразователь
Типовая схема обратноходового импульсного блока питания на UC3844B содержит:
- Силовой MOSFET-транзистор, управляемый с выхода OUTPUT
- Импульсный трансформатор
- Выпрямитель и фильтр на вторичной стороне
- Цепь обратной связи через оптрон
- Токоизмерительный резистор в истоке MOSFET для контроля тока
Такая топология позволяет реализовать гальванически изолированный источник питания.
Диагностика и ремонт устройств на UC3844B
При неисправности импульсного блока питания на UC3844B следует проверить:
- Наличие напряжения питания на выводе VCC (должно быть 15-30В)
- Присутствие опорного напряжения 5В на выводе VREF
- Работу генератора — наличие пилообразного сигнала на выводе RT/CT
- Формирование управляющих импульсов на выходе OUTPUT
- Исправность силового MOSFET-транзистора
- Целостность обмоток импульсного трансформатора
- Работоспособность цепи обратной связи
Типичные неисправности включают выход из строя электролитических конденсаторов, пробой силового транзистора, обрыв в обмотках трансформатора. При отсутствии запуска следует проверить элементы цепи плавного старта.
Области применения UC3844B
Благодаря своим характеристикам, ШИМ-контроллер UC3844B широко используется в следующих устройствах:
- Импульсные блоки питания компьютеров и оргтехники
- Источники питания телевизоров и мониторов
- Зарядные устройства
- DC/DC преобразователи
- Драйверы светодиодов
- Сварочные инверторы
UC3844B обеспечивает высокую эффективность преобразования энергии при относительно простой схемотехнике, что делает его популярным выбором для массовых применений.
Отличия UC3844B от других микросхем семейства
UC3844B входит в семейство ШИМ-контроллеров UC384x, которое включает также UC3842, UC3843 и UC3845. Основные отличия между ними:
- UC3844B и UC3842B имеют порог включения UVLO 16В, а UC3843B и UC3845B — 8.4В
- UC3844B и UC3845B ограничены максимальным рабочим циклом 50%, а UC3842B и UC3843B могут работать до 100%
- UC3844B и UC3845B содержат внутренний делитель частоты на 2
Выбор конкретной микросхемы зависит от требований к напряжению питания и максимальному рабочему циклу в конкретном приложении.
Рекомендации по применению UC3844B
При разработке устройств на базе UC3844B следует учитывать следующие моменты:
- Обеспечить надежный теплоотвод для силового MOSFET-транзистора
- Использовать быстродействующие диоды во вторичных цепях
- Тщательно разводить печатную плату для минимизации помех
- Применять снабберные цепи для подавления выбросов напряжения
- Правильно рассчитывать параметры импульсного трансформатора
- Обеспечивать стабильность петли обратной связи
Соблюдение этих рекомендаций позволит создать надежный и эффективный импульсный источник питания на UC3844B.
Uc3844b схема включения
Home Search In. All Activity Home silver Community Reputation 0 Обычный. About silver11 Rank Новенький. Электроника Стаж в электронике лет. Извиняюсь, немного коряво выразился.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- UC3844B (3844B) smd
- Power Electronics
- Микросхема UC3842 (ШИМ) или изготавливаем Зарядное устройство для автомобильных аккумуляторов
- Ресанта САИ 220 gp74 не включался
- UC3844B dip-8
- БП Compaq PS-5201-4B 200w не запускается без нагрузки
- Easyelectronics.
ru
Микросхемы ШИМ-контроллера UC3844, UC3845, UC2844, UC2845
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Принцип работы ШИМ контроллера UC3843 в импульсном блоке питания.
UC3844B (3844B) smd
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Блок питания PC запускается и тут же глохнет. Компютер не запускаеться,мат.
HDD WD пробит драйвер двигателя. Huawei E Решено. Проблема при установке Win 98 SE. Помогите определить ШИМ на матрице. Что за деталь с маркировкой IF 1A? Если потребуется, могу прикрепить фото.
Поменять надо электролит по питанию микросхемы 7 нога. Напряжение на 8 ногу не приходит, а выходит и в нормально работающем блоке должно быть 5В. Чет я не понял как этот бп можно завести без нагрузки? Если можно подробнее обясните!
Power Electronics
Сообщения без ответов Активные темы. Модераторы: Горшком назвали Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2. Power Electronics Посвящается источникам питания вообще и сварочным источникам в частности. Текущее время: , Добавлено: ,
и параметров этих ИС, типовых схем включения и областей при- . UCB . Ток. –. –. 1. DIP8/SO8. UCB. Ток. 8,2. –. –. 1.
Микросхема UC3842 (ШИМ) или изготавливаем Зарядное устройство для автомобильных аккумуляторов
Может и схема у кого найдётся? Заранее благодарен.
Если первый прибор подходил для ремонта любых блоков питания то сейчас расскажу о несколько специфичном — тестере БП ATX, который вполне можно собрать на макетке за вечер. Когда я подряжался на ремонт БП, я сразу озадачился прибором, который позволил бы быстро диагностировать проблемы, а не ковыряться с тестером Во первых нужна была скорость, ведь даже стрелочный не успеет ничего конкретного показать если бп стартует кратковременно. В результате я вспомнил о простой вещи — шкале на транзисторах и светодиодах, как показали эксперименты такая шкала может быть весьма чувствительной Моя первая. Изначально — сгоревший предохранитель, КЗ по силовым транзисторам K , выгорел диод марка? Транзисторы заменил на , диод — на Включил через лампочку — дежурка есть. Включил напрямую — выбило пробки, диодный мост в КЗ.
Ресанта САИ 220 gp74 не включался
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.
Блок питания PC запускается и тут же глохнет. Компютер не запускаеться,мат. HDD WD пробит драйвер двигателя.
Запросить склады.
UC3844B dip-8
Цена приведена как справочная информация и может быть изменена в любое время без предупреждения. Производитель может изменить комплектацию, характеристики и внешний вид товара без предварительного уведомления. Изображения могут отличаться от действительного вида товара. Для получения подробной информации о стоимости, комплектации, сроках и условиях поставки оборудования просьба обращаться к менеджерам компании. Оценка покупателей: 0.
БП Compaq PS-5201-4B 200w не запускается без нагрузки
Откровенно говоря, одолеть UC с первого раза не удалось — злую шутку сыграла самоуверенность. Однако умудренный опытом я решил разобраться окончательно — не такая уж и большая микросхема — всего 8 ног. Особую благодарность хочу выразить своим подписчикам. Микросхема uc — интегральная схема ИС , которая предназначена для построения стабилизированных импульсных источников питания с широтно-импульсной модуляцией.
В промышленном производстве выпускается. Обратноход На Uc Автор FASV, 8 июля, Сори-на плате имеется связь.
Микросхема UCB (UC, UCBN) — High Performance Current Mode Controllers, DIP-8, ST Microelectronics и другие электронные компоненты.
Easyelectronics.ru
Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать.
Микросхемы ШИМ-контроллера UC3844, UC3845, UC2844, UC2845
ВИДЕО ПО ТЕМЕ: Как проверить любой ШИМ (PWM) контроллер
Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 09 окт , Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день!
Ядро UC специально разработано для долговременной работы с минимальным количеством внешних дискретных компонентов.
Вопрос именно по транзисторам.
Ничего личного, но с такими вопросами Vovnn написал :. Подумал, терять то нечего так или иначе плате кирдык, поставил максимальную температуру фена С и нагрел ее ПУ аж припой из пор полез. Смотрю и думаю, Митькой звали ПУ, а она остыла и аппарат заработал.
Забыли пароль? Drun9 мастер Группа: Участники Сообщений: Жывотня мастер Группа: Участники Сообщений:
3844B datasheet на русском — Вместе мастерим
Микросхемы ШИМ-контроллера UC3844, UC3845, UC2844, UC2845 являются самыми распространенными в импульсных блоках питания бытовой и компьютерной техники, используется для управления полевым ключевым транзистором в схемах импульсных блоков питания. Они специально разработаны для DC− DC преобразователей — преобразование постоянного напряжения одной величины в постоянное напряжение другой величины.
Принцип работы микросхем UC3844, UC3845, UC2844, UC2845
Принцип работы микросхемы UC3844: При напряжении питания в норме, на выводе 8 появляется напряжение +5В, которое запускает генератор OSC , генератор в какой-то момент выдает короткий положительный импульс на вход RS, S триггера, переключая его, после этого на выходе появляется нуль.
При спаде импульса OSC, напряжение, на прямых входах цифрового элемента станет равным нулю.
Рис. 2. Структурная схема микросхем UC3844, UC3845, UC2844, UC2845, в скобках указаны номера выводов микросхем в 14ти выводных корпусах (с суффиксом D, см. цоколевку выше).
При этом, на инвертирующем выходе образуется логическая 1, эта единица откроет верхний транзистор, и ток от плюс источника, коллектор, эмиттер потечет в нагрузку подключенной к выходу (6 вывод). Импульс на выходе будет открытым и длится до тех пор, пока на вывод 3 не поступит закрывающее напряжение выше +1 Вольт. При подачи напряжения на 3 вывод (выше +1 Вольт), и на прямой вход операционного усилителя, на выходе появится логическая 1, и переключит RS триггер в момент подачи (лог. 1) на вход R. В результате на выходе RS триггера появится логическая единица, при подачи еденицы на один, из прямых входов логического элемента, на его прямом выходе образуется логическая единица (на инверсном выводе в этот момент образуется логический 0, запирающий верхний транзистор), в результате открывает нижний транзистор и через коллектор-эмиттер замыкает выход (вывод 6 микросхемы) на «землю».

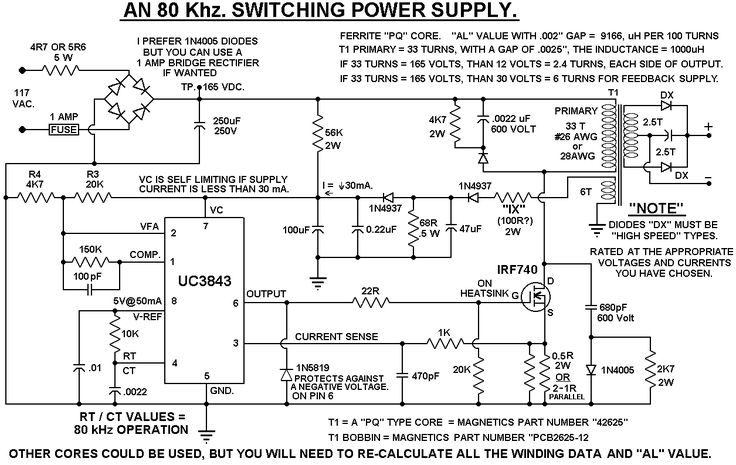

Типовые схемы включения микросхем UC3844, UC3845, UC2844, UC2845
На схемах, в скобках указаны номера выводов микросхем в 14ти выводных корпусах (с суффиксом D, см. цоколевку выше).
Пример реализации импульсного блока питания на на базе ШИМ-контроллера UC3844
Принципиальная схема импульсного блока питания на базе ШИМ-контролера UC3844 и силовом ключе на полевом транзисторе STP3NA90F.
Микросхемы с наименованием UC3844 кроме UNITRODE выпускают фирмы ST и TEXAS INSTRUMENTS, аналогами этой микросхемы являются: DBL3844 фирмы DAEWOO, SG3844 фирмы MICROSEMI/LINFINITY, KIA3844 фирмы КЕС, GL3844 фирмы LG, а также микросхемы других фирм с различными литерами (AS, МС, IP и др.) и цифровым индексом 384Х.
UC3842 представляет собой схему ШИМ–контроллера с обратной связью по току и напряжению для управления ключевым каскадом на n-канальном МОП транзисторе, обеспечивая разряд его входной емкости форсированным током величиной до 0.7А. Микросхема SMPS контроллер состоит в серии микросхем UC384X (UC3843, UC3844, UC3845) ШИМ-контроллеров.
Ядро UC3842 специально разработано для долговременной работы с минимальным количеством внешних дискретных компонентов. ШИМ-контроллер UC3842 отличается точным управлением рабочего цикла, температурной компенсацией и имеет невысокую стоимость. Особенностью UC3842 является способность работать в пределах 100% рабочего цикла (для примера UC3844 работает с коэффициентом заполнения до 50%.). Отечественным аналогом UC3842 является 1114ЕУ7. Блоки питания выполненные на микросхеме UC3842 отличаются повышенной надежностью и простотой исполнения.
Рис. Таблица типономиналов.
Данная таблица дает полное представление в различиях микросхем UC3842, UC3843, UC3844, UC3845 между собой.
Общее описание.
Для желающих более глубоко ознакомится с ШИМ-контроллерами серии UC384X, рекомендуется следующий материал.
- Datasheet UC3842B (скачать)
- Datasheet 1114ЕУ7 отечественный аналог микросхемы UC3842А (скачать).
- Статья «Обратноходовой преобразователь», Дмитрия Макашева (скачать).
- Описание работы ШИМ-контроллеров серии UCX84X (скачать).
- Статья «Эволюция обратноходовых импульсных источников питания», С. Косенко (скачать). Статья опубликована в журнале «Радио» №7-9 за 2002г.
Документ от НТЦ СИТ, самое удачное описание на русском языке для ШИМ UC3845 (К1033ЕУ16), настоятельно рекомендуется для ознакомления. (Скачать).
Различие микросхем UC3842A и UC3842B, A потребляет меньший ток до момента запуска.
UC3842 имеет два варианта исполнения корпуса 8pin и 14pin, расположение выводов этих исполнений, существенно отличаются . Далее будет рассматриваться только вариант исполнения корпуса 8pin.
Упрощенная структурная схема, необходима для понимания принципа работы ШИМ-контроллера.
Рис. Структурная схема UC3842
Структурная схема в более подробном варианте, необходима для диагностики и проверки работоспособности микросхемы. Так как расматриваем вариант исполнения 8pin, то Vc-это 7pin, PGND-это 5pin.
Рис.
Структурная схема UC3842 (подробный вариант)
Рис. Расположение выводов (pinout) UC3842
Здесь должен быть материал по назначению выводов, однако гораздо удобнее читать и смотреть на практическую схему включения ШИМ-контроллера UC3842. Схема нарисована настолько удачно, что намного упрощает понимание назначение выводов микросхемы.
Рис. Схема включения UC3842 на примере блока питания для TV
1. Comp:(рус. Коррекция) выход усилителя ошибки. Для нормальной работы ШИМ–контроллера необходимо скомпенсировать АЧХ усилителя ошибки, с этой целью к указанному выводу обычно подключается конденсатор емкостью около 100 пФ, второй вывод которого соединен с выводом 2 ИС. Если на этом выводе напряжение занизить ниже 1вольта, то на выходе 6 микросхемы будет уменьшаться длительность импульсов, тем самым уменьшая мощность данного ШИМ–контроллера.
2. Vfb: (рус. Напряжение обратной связи) вход обратной связи.
Напряжение на этом выводе сравнивается с образцовым, формируемым внутри ШИМ–контроллера UC3842. Результат сравнения модулирует скважность выходных импульсов, в результате выходное напряжение блока питания стабилизируется. Формально второй вывод служит для сокращения длительности импульсов на выходе, если на него подать выше +2,5 вольта, то импульсы сократятся и микросхема снизит выдаваемую мощность.
3. C/S: (второе обозначение I sense) (рус. Токовая обратная связь) сигнал ограничения тока. Данный вывод должен быть присоединен к резистору в цепи истока ключевого транзистора . В момент перегрузки МОП транзистора напряжение на сопротивлении увеличивается и при достижении определённого порога UC3842A прекращает свою работу, закрывая выходной транзистор. Проще говоря, вывод служит для отключения импульса на выходе, при подаче на него напряжения выше 1вольта.
4. Rt/Ct: (рус. Задание частоты) подключение времязадающей RC-цепочки, необходимой для установки частота внутреннего генератора.
R подключается к Vref — опорное напряжение, а С к общему проводу (обычно выбирается несколько десятков nF). Эта частота может быть изменена в достаточно широких пределах, сверху она ограничивается быстродействием ключевого транзистора, а снизу — мощностью импульсного трансформатора, которая падает с уменьшением частоты. Практически частота выбирается в диапазоне 35…85 кГц, но иногда источник питания вполне нормально работает и при значительно большей или значительно меньшей частоте.
Для времязадающей RC-цепочки лучше отказаться от керамических конденсаторов.
5. Gnd: (рус. Общий) общий вывод. Общий вывод не должен быть соединён с корпусом схемы. Это земля «горячая» соединяется с корпусом устройства через пару конденсаторов.
6. Out: (рус. Выход) выход ШИМ–контроллера, подключается к затвору ключевому транзистору через резистор или параллельно соединенные резистор и диод (анодом к затвору).
7.
Vcc: (рус. Питание) вход питания ШИМ-контроллера, на этот вывод микросхемы подаётся напряжение питания в диапазоне от 16 вольт до 34, обратите внимание, что данная микросхема имеет встроенный триггер Шмидта(UVLO), который включает микросхему, если напряжение питания превышает 16вольт, если-же напряжение по каким-либо причинам станет ниже 10 вольт (для других микросхем серии UC384X значения ON/OFF могут отличатся см. Таблицу Типономиналов ), произойдёт её отключение от питающего напряжения. Микросхема также обладает защитой от перенапряжения: если напряжение питания на ней превысит 34вольта, микросхема отключится.
8. Vref: выход внутреннего источника опорного напряжения, его выходной ток до 50 мА, напряжение 5 В. Подключается к одному из плеч делителя служит для оперативной регулировки Uвыхода всего блока питания.
Немного теории.
Схема отключения при понижении входного напряжения.
Рис.
Схема отключения при понижении входного напряжения.
Схема отключения при понижении входного напряжения или UVLO-схема(по-английски отключение при понижении напряжения – Under-Voltage LockOut) гарантирует, что напряжение Vcc равно напряжению, делающему микросхему UC384x полностью работоспособной для включения выходного каскада. На Рис. показано, что UVLO-схема имеет пороговые напряжения включения и выключения, значения которых равны 16 и 10, соответственно. Гистерезис , равный 6В, предотвращает беспорядочные включения и выключения напряжения во время подачи питания.
Генератор.
Рис. Генератор UC3842.
Частотозадающий конденсатор Ct заряжается от Vref(5В) через частотозадающий резистор Rt, а разряжается внутренним источником тока.
Микросхемы UC3844 и UС3845 имеют встроенный счетный триггер, который служит для получения максимального рабочего цикла генератора, равного 50%. Поэтому генераторы этих микросхем нужно установить на частоту переключения вдвое выше желаемой.
Генераторы микросхем UC3842 и UC3843 устанавливается на желаемую частоту переключения. Максимальная рабочая частота генераторов семейства UC3842/3/4/5 может достигать 500 кГц.
Считывание и ограничение тока.
Рис. Организация обратной связи по току.
Преобразование ток-напряжение выполнено на внешнем резисторе Rs, связанном с землей. RC фильтр для подавления выбросов выходного ключа. Инвертирующий вход токочувствительного компаратора UC3842 внутренне смещен на 1Вольт. Ограничение тока происходит, если напряжение на выводе 3 достигает этого порогового значения.
Усилитель сигнала ошибки.
Рис. Структурная схема усилителя сигнала ошибки.
Неинвертирующий вход сигнала ошибки не имеет отдельного вывода и внутренне смещен на 2,5вольт. Выход усилителя сигнала ошибки соединен с выводом 1 для подсоединении внешней компенсирующей цепи, позволяя пользователю управлять частотной характеристикой замкнутой петли обратной связи конвертора.
Рис. Схема компенсирующей цепи.
Схема компенсирующей цепи, подходящая для стабилизации любой схемы преобразователя с дополнительной обратной связью по току, кроме обратноходовых и повышающих конвертеров, работающих с током катушки индуктивности.
Способы блокировки.
Возможны два способа блокировки микросхемы UC3842:
повышение напряжения на выводе 3 выше уровня 1 вольт,
либо подтягивание напряжения на выводе 1 до уровня не превышающего падения напряжения на двух диодах, относительно потенциала земли.
Каждый из этих способов приводит к установке ВЫСОКОГО логического уровня напряжения на выходе ШИМ-копаратора (структурная схема). Поскольку основным (по умолчанию) состоянием ШИМ-фиксатора является состояние сброса, на выходе ШИМ-компаратора будет удерживаться НИЗКИЙ логический уровень до тех пор, пока не изменится состояние на выводах 1 и/или 3 в следующем тактовом периоде (периоде, который следует за рассматриваемым тактовым периодом, когда возникла ситуация, требующая блокировки микросхемы).
Схема подключения.
Простейшая схема подключения ШИМ-контроллера UC3842, имеет чисто академический характер. Схема является простейшим генератором. Несмотря на простоту данная схема рабочая.
Рис. Простейшая схема включения 384x
Как видно из схемы, для работы ШИМ-контроллера UC3842 необходима только RC цепочка и питание.
Схема включения ШИМ контроллера ШИМ-контроллера UC3842A, на примере блока питания телевизора.
Рис. Схема блока питания на UC3842A.
Схема дает наглядное и простое представление использования UC3842A в простейшем блоке питания. Схема для упрощения чтения, несколько изменена. Полный вариант схемы можно найти в PDF документе «Блоки питания 106 схем» Товарницкий Н.И.
Схема включения ШИМ контроллера ШИМ-контроллера UC3843, на примере блока питания маршрутизатора D-Link, JTA0302E-E.
Рис. Схема блока питания на UC3843.
Схема хоть и выполнена по стандартному включению для UC384X, однако R4(300к) и R5 (150) выводят из стандартов.
Однако удачно, а главное, логично выделенные цепи, помогают понять принцип работы блока питания.
Блок питания на ШИМ-контроллере UC3842. Схема не предназначена для повторения, а преследует только ознакомительные цели.
Рис. Стандартная схема включения из datasheet-a (схема несколько изменена, для более простого понимания).
Ремонт Блока питания на основе ШИМ UC384X.
Проверка при помощи внешнего блока питания.
Рис. Моделирование работы ШИМ контроллера.
Проверка работы проводится без выпаивания микросхемы из блока питания. Блок питания перед проведением диагностики необходимо выключить из сети 220В!
От внешнего стабилизированного блока питания подать напряжение на контакт 7(Vcc) микросхемы напряжение более напряжения включение UVLO, в общем случае более 17В. При этом ШИМ-контроллер UC384X должен заработать. Если питающее напряжение будет менее напряжения включения UVLO (16В/8.4В), то микросхема не запустится.
Подробнее про UVLO можно почитать здесь.
Проверка внутреннего источника опорного напряжения.
У рабочего ШИМ-контроллера UC384X напряжение на контакте 8(Vref) должно быть +5В.
Проверка UVLO
Если внешний источник питания позволяет регулировать напряжение, то желательно проверить работу UVLO. Изменяя напряжение на контакт 7(Vcc) контакте в рамках диапазона напряжений UVLO опорное напряжение на контакте 8(Vref) = +5В не должно меняться.
UC3842 и UC3844 напряжение включения 16В, напряжение выключения 10В
UC3843 и UC3845 напряжение включения 8,4В, напряжение выключения 7,6В
Подавать напряжение 34В и выше на контакт 7(Vcc) не рекомендуется. Возможно наличие в цепи питания ШИМ-контроллера UC384X защитного стабилитрона, тогда выше рабочего напряжения этого стабилитрона подавать не рекомендуется.
Проверка работы генератора и внешних цепей генератора.
Для проверки потребуется осциллограф. На контакте 4(Rt/Ct) должна быть стабильная «пила».
Проверка выходного управляющего сигнала.
Для проверки потребуется осциллограф. В идеале на контакте 6(Out) должны быть импульсы прямоугольной формы. Однако исследуемая схема может отличаться от приведенной и тогда потребуется отключить внешние цепи обратной связи. Общий принцип показан на рис. – при таком включении ШИМ-контроллер UC384X гарантированно запустится.

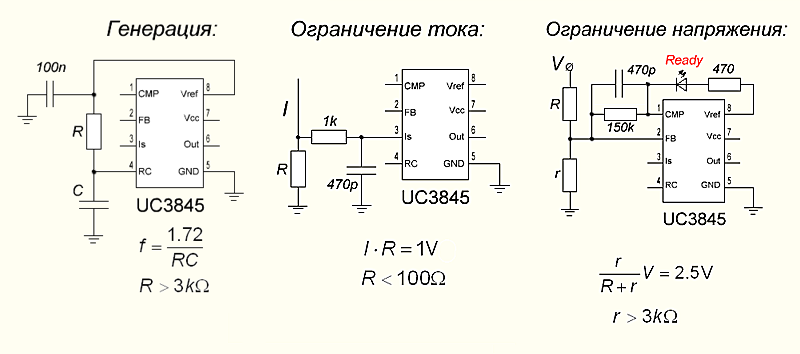

Рис. Работа UC384x с отключенными цепями обратной связи.
Рис. Пример реальных сигналов при моделировании работы ШИМ контроллера.
Если БП с управляющим ШИМ-контроллером типа UC384x не включается или включается с большой задержкой, то проверьте заменой электролитический конденсатор, который фильтрует питание (7 вывод) этой м/с. Также необходимо проверить элементы цепи начального запуска (обычно два последовательно включенных резистора 33-100kOhm).
При замене силового (полевого) транзистора в БП с управляющей м/с 384x следует обязательно проверять резистор, выполняющий функцию датчика тока (стоит в истоке полевика). Изменение его сопротивления при номинале в доли Ома очень сложно обнаружить обычным тестером! Увеличение сопротивления этого резистора ведет к ложному срабатыванию токовой защиты БП. При этом можно очень долго искать причины перегрузки БП во вторичных цепях, хотя их там вовсе и нет.
Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .
3844B техническое описание — высокопроизводительные токовые ШИМ-контроллеры
Подробная информация, техническое описание, цитата по номеру детали: 3844B
| Деталь | 3844B |
| Категория | |
| Описание | Высокопроизводительные ШИМ-контроллеры с токовым режимом |
| Компания | Texas Instruments, Inc. |
| Техническое описание | Загрузить 3844B Техническое описание |
| Цитата | Где купить |
| Функции, приложения |
| ХАРАКТЕРИСТИКИ Низкий пусковой ток (<0,5 мА) Подстроенный осциллятор Режим разрядного тока Работа до 500 кГц Автоматическая компенсация с прямой связью Фиксирующий ШИМ для поциклового ограничения тока Внутренне подстроенное опорное значение с блокировкой при пониженном напряжении Высокоточный тотем - Блокировка пониженного напряжения на выходе полюса с подавлением двойных импульсов с гистерезисом Серии интегральных схем управления TL284xB и TL384xB обеспечивают функции, необходимые для реализации схем управления в автономном режиме или в режиме постоянного тока с фиксированной частотой, с минимальным количеством внешних компонентов. Имейте в виду, что важное примечание относительно доступности, стандартной гарантии и использования полупроводниковых продуктов Texas Instruments в критически важных приложениях, а также заявление об отказе от ответственности приведено в конце этого описания. Информация о ПРОИЗВОДСТВЕННЫХ ДАННЫХ актуальна на дату публикации. Продукция соответствует спецификациям согласно условиям стандартной гарантии Texas Instruments. ПАКЕТ TA (1) НОМЕР ЗАКАЗЫВАЕМОЙ ДЕТАЛИ TL2842BP PDIP P Трубка TL2844BP TL2845BP Туба 75 Катушка 2500 Трубка 75 SOIC D (8 контактов) до 85C Бобина 2500 Туба 75 Бобина 2500 Трубка 75 Катушка 2500 Туба 75 Катушка 2500 Трубка 75 SOIC D (14 контактов) Катушка 2500 Трубка 75 Катушка 2500 Трубка 75 Катушка TL2845BDR TL3842BP PDIP P Трубка TL3844BP TL3845BP Трубка 75 Катушка 2500 Трубка 75 SOIC D (8 контактов) для катушки 70C 2500 туба 75 катушка 2500 туба 75 катушка 2500 туба 75 катушка 2500 туба 75 SOIC D (14 штифтов) катушка 2500 туба 75 катушка 2500 туба 75 катушка TL3845BD TL3845BDR ВЕРХНЯЯ МАРКИРОВКА TL3844B TL3845B Чертежи корпусов, стандартные количества в упаковке, тепловые характеристики, символы и рекомендации по проектированию печатных плат доступны на сайте www.ti.com/sc/package. 2,5 В VREF Good Logic RT/CT 4 OSC T Усилитель ошибки VFB COMP ISENSE R Компаратор CurrentSense 1 В |
| Некоторые номера деталей того же производителя Texas Instruments, Inc. |
| SN76110 Стерео демодулятор |
| BQ24450 Встроенный контроллер заряда для свинцово-кислотных аккумуляторов |
| V62/06637-09XE Один инвертор Буфер/драйвер С выходом с открытым стоком |
| Силовые кремниевые транзисторы TIP55A N-p-n |
| SN54147_07 10-линейный НА 4-линейный И 8-линейный НА 3-линейный датчики приоритета |
| Активный терминатор SCSI UC5601J |
| TBP24S41MJ Стандартная и маломощная программируемая память только для чтения |
| ТВП28Л86АМДЖВ |
| Счетверенные операционные усилители LM224KD |
| LM4041_07 Прецизионный микромощный шунт Эталон напряжения |
| TPS2052ADG4 Переключатели распределения питания с ограничением по току |
| UA78M33C Регуляторы положительного напряжения |
| TC246CYM-B0 680 x 500 пикселей Датчик изображения Impactronm с дополнительными цветами |
| TL074IDE4 Малошумящие операционные усилители с Jfet-входом |
| UC3878L Резонансный контроллер фазового сдвига |
| SN54AH573 Восьмеричные прозрачные защелки D-типа С выходами с 3 состояниями |
| Выход сброса TPS75433QPWPG4, Tps754xxq с выходом Power Good Быстрые переходные процессы 2-A Регуляторы напряжения с малым падением напряжения |
| SM320C80GFA50 Цифровой сигнальный процессор |
| Счетверенные операционные усилители LM124DRG4 |
| 7702BI Контролеры напряжения питания |
| THS6182DG4 Драйвер ADSL LINE с низким энергопотреблением |
8404601DA : ti SN54HC86, Четверные 2-входовые исключающие вентили ИЛИ CD4089BE : Драйверы/умножители ti CD4089B, двоичный множитель скорости CMOS SN74AUC1G74YZPR : Одиночный триггер D-типа, запускаемый положительным фронтом, со сбросом и предустановкой UC1834 : Высокоэффективный линейный регулятор UCC37325DR: MOSFET и драйверы питания ti UCC37325, двойные 4 пиковые высокоскоростные драйверы MOSFET с низкой мощностью PTH04T221WAZ: 3-A, вход 2,2–5,5 В, неизолированный, широкий выход, регулируемый силовой модуль С Turbotrans TLE2142CDRG4: Малошумящие высокоскоростные прецизионные операционные усилители Excalibur THS4141CDRG4: IC, DIFF AMP, 160 МГц, 450 В/с, SOIC-8 Технические характеристики: Количество усилителей: 1; Входное напряжение смещения: 7 мВ; Максимальное усиление дБ: — ; Полоса пропускания: 160 МГц; Скорость нарастания: 450 В/с; Диапазон напряжения питания: от 2 В до 16,5 В; Ток питания: 15 мА; Тип корпуса усилителя: SOIC; Количество контактов: 8; Диапазон рабочих температур: от 0°С до +70°С; МСЛ: — |
| Та же категория |
HFA1102 : Усилитель обратной связи по току 600 МГц с компенсационным контактом. ДЖМ38510/76202Б2 : Двойной мультиплексор с 4 входами. Это высокоскоростной двойной 4-входовой мультиплексор с общими входами выбора и отдельными входами включения для каждой секции. Он может выбрать две строки данных из четырех источников. Два буферизованных выхода представляют данные в истинной (неинвертированной) форме. Помимо работы мультиплексора, AC/ACT153 может действовать как генератор функций и генерировать любые две функции. MC100ELT21DTR2 : BBG Ecl Trnslatr Diff, пакет: Tssop 8, контакты = 8. SGA-5489 : DC-4000 МГц кремниевый германиевый HBT каскадируемый блок усиления. Sirenza Microdevices — это высокопроизводительный SiGe HBT MMIC-усилитель. Конфигурация Дарлингтона с излучателями размером 1 микрон обеспечивает высокую теплоотдачу и превосходные тепловые характеристики. Гетеропереход увеличивает напряжение пробоя и минимизирует ток утечки между переходами. Устранение нелинейности эмиттерного перехода приводит к более сильному подавлению интермодуляции. TPA6030A4PWP : ti TPA6030A4, широкое напряжение питания, малая мощность, аудиоусилитель класса ab. PSDS-0402 : Силовой индуктор SMD. G9SA-301 : Sicherheitsmodul. Vier verschiedene Baugruppen mit einer Baubreite von Jeweils 45 mm sind verfgbar: Ein 3-kanaliges Modell, ein 5-channel Modell, Modelle mit drei Kanlen und 2 AusschaltverzgerungsKanlen sowie als ZweihandSteuerung. Einfache Erweiterungsanschlsse. AusschaltverzgerungsModelle verfgen ber drei Zeitbereiche mit 15 Einstellmglichkeiten. Entspricht. AM8216 : Драйвер четырехбитной параллельной двунаправленной шины. B0722BG1 : Женский профиль жатки: 8,4 мм под прямым углом. LGY1H822MELB40 : 8200F Радиальный алюминиевый конденсатор, банка — защелкивающийся, 50 В; КОЛПАЧОК ALUM 8200UF 50V 20% SNAP. с: Емкость: 8200F; ESR (эквивалентное последовательное сопротивление): — ; : Общее назначение ; Срок службы при температуре: 5000 часов при 105°C; Размер / размер: диаметр 1,181 дюйма (30,00 мм); расстояние между выводами: 0,394 дюйма (10,00 мм); Размер земли для поверхностного монтажа: — ; Тип крепления: Сквозное отверстие; Пакет/кейс:. XG4M-2630 : Коллекторы и кабельные вводы Гнездо 26 Pos No Strain Relief. с: Производитель: Omron; Категория продукта: Заголовки и жилы для проводов; RoHS: Подробная информация ; Тип продукта: Розетки / Розетки — Корпуса; Серия: Серия XG4; Количество должностей/контактов: 10 ; Количество рядов: 2 ; Способ крепления: кабель; Тип завершения: IDC; Номинальное напряжение: 250 В; Текущий. M3CCA-1660K : Прямоугольный кабель «гнездо к гнезду» 5,00 футов (1,52 м) поляризующий ключ; КАБЕЛЬ IDC — MKC16A/MC16F/MKC16A. TRS3232CPW : Интерфейс — драйверы, приемники, интегральная схема приемопередатчика (ics) Линейный приемопередатчик Лампа 3 В ~ 5,5 В; IC DVR/RCVR RS232 ESD 16TSSOP. s: Количество приводов/приемников: 2/2; Тип: Линейный трансивер; Напряжение питания: 3 В ~ 5,5 В; Упаковка/кейс: 16-TSSOP (0,173 дюйма, ширина 4,40 мм); упаковка: трубка; протокол: RS232; не содержит свинца; статус: не содержит свинца; RoHS. 74HC11D,652 : Логика — интегральная схема затвора и инвертора (ics) И затворная лампа 5,2 мА, 5,2 мА 2 В ~ 6 В; IC TRIPLE 3-IN И GATE 14-SOIC. s: количество цепей: 3; Упаковка/кейс: 14-SOIC (0,154″, 3,9)0мм Ширина) ; Тип логики: вентиль И; Упаковка: туба; Тип монтажа: поверхностный монтаж; Количество входов: 3 ; Ток — выход высокий, низкий: 5,2 мА, 5,2 мА; Рабочая Температура:. 8-1879692-7 : 78,7 Ом 0,25 Вт, 1/4 Вт Резисторы со сквозным отверстием; RES 78,7 OHM 1/4W 0,1% ОСЕВОЕ. с: Сопротивление (Ом): 78,7 Ом; Мощность (Ватт): 0,25 Вт, 1/4 Вт; Допуск: 0,1%; Упаковка: навалом; Состав: Металлическая пленка; Температурный коэффициент: 100ppm/C; Статус без свинца: без свинца; Статус RoHS: соответствует требованиям RoHS. 1GT101DC : Магнитный — положение, близость, скорость (модули) ДАТЧИК ЗУБЧАТЫЙ ЭФФЕКТ ХОЛЛА -; СЕНСОРНЫЙ ЗУБЧАТЫЙ ЭФФЕКТ ХОЛЛА. s: Тип: Эффект Холла; Тип выхода: цифровой; Напряжение питания: 4,5 В ~ 24 В; Упаковка/кейс: бочка, пластиковый корпус, фланцевое крепление; Частота: 100 кГц; Тип прекращения: Провода; Материал привода: черные металлы, зубчатая передача; Должен. TPS22902EVM : Eval Board — DC/DC и AC/DC (офлайн) Программаторы SMP, система разработки; МОДУЛЬ ОЦЕНКИ ДЛЯ TPS22902. s: Без свинца Статус: Без свинца; Статус RoHS: соответствует требованиям RoHS. UPC2721GV-A : ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ ВЧ/СВЧ, ВЫХОДНАЯ МОЩНОСТЬ 7 дБм-МАКС. s: Тип преобразователя: Преобразователь с повышением частоты (дополнительная функция), Преобразователь с понижением частоты; Форм-фактор: микросхема; Входная частота: от 900 до 2000 МГц; Коэффициент преобразования: 18 дБ; Коэффициент шума: 15 дБ; : RoHS; Рабочая температура: от -40 до 85 C (от -40 до 185 F). |
