Каковы основные характеристики операционного усилителя JRC4558. Какие у него особенности и преимущества. Где чаще всего применяется JRC4558. Как правильно использовать этот усилитель в схемах.

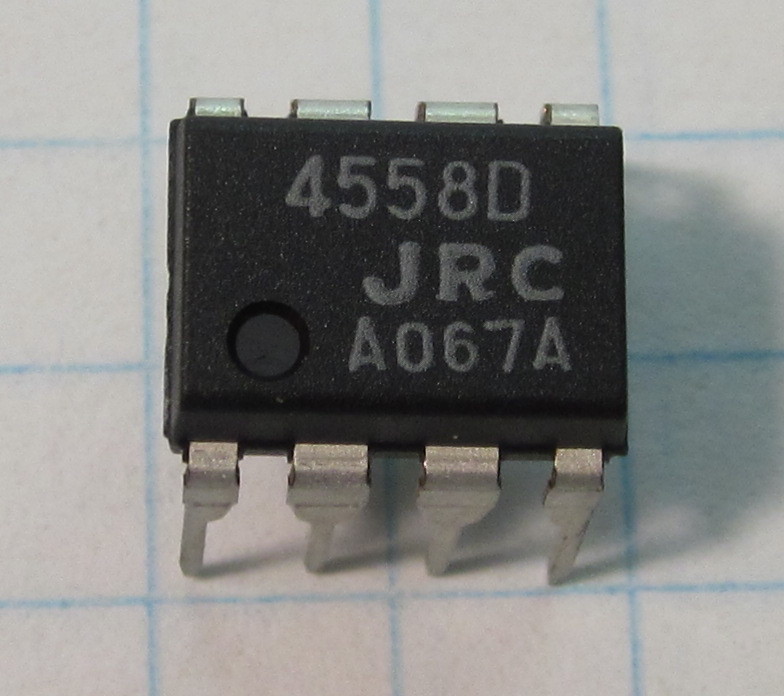

Обзор операционного усилителя JRC4558
JRC4558 представляет собой двухканальный операционный усилитель общего назначения, который получил широкое распространение в аудиотехнике и педалях эффектов для электрогитар. Этот усилитель обладает рядом преимуществ:
- Наличие двух независимых операционных усилителей в одном корпусе
- Широкий диапазон напряжений питания: от ±5В до ±15В
- Хорошее соотношение сигнал/шум
- Низкие искажения
- Высокий коэффициент усиления (около 100 дБ)
- Внутренняя частотная компенсация
- Защита от короткого замыкания выхода
Благодаря этим характеристикам JRC4558 стал очень популярным выбором для различных аудиоприложений, особенно в гитарных педалях и недорогих микшерных пультах.
Основные параметры JRC4558
- Напряжение питания: от ±5В до ±15В
- Полоса пропускания: 3 МГц
- Скорость нарастания выходного напряжения: 1.7 В/мкс
- Коэффициент усиления по напряжению: 100 дБ (типовое значение)
- Входное сопротивление: 5 МОм (типовое значение)
- Диапазон рабочих температур: от 0°C до +70°C
Эти параметры обеспечивают хорошую производительность JRC4558 в большинстве аудиоприложений, не требующих очень высокой точности или скорости.
Особенности применения JRC4558 в аудиотехнике
JRC4558 получил особую популярность в следующих областях аудиотехники:
- Педали эффектов для электрогитар (овердрайв, дисторшн, хорус и др.)
- Предусилители и микшерные пульты
- Активные фильтры в аудиосистемах
- Усилители для наушников
- Буферные каскады в аудиоустройствах
Причины широкого использования JRC4558 в этих областях:
- Хорошее качество звука при умеренной стоимости
- Низкий уровень шума, подходящий для аудиоприменений
- Простота применения благодаря внутренней частотной компенсации
- Наличие двух усилителей в одном корпусе, что экономит место на печатной плате
Типовые схемы включения JRC4558
Рассмотрим несколько базовых схем с использованием JRC4558:
Неинвертирующий усилитель
Одно из простейших применений JRC4558 — схема неинвертирующего усилителя:
«` «`В этой схеме коэффициент усиления определяется отношением резисторов обратной связи. Входной сигнал подается на неинвертирующий вход, что обеспечивает высокое входное сопротивление.
Активный фильтр нижних частот
JRC4558 часто используется для построения активных фильтров. Вот пример фильтра нижних частот первого порядка:
«` «`Частота среза такого фильтра определяется формулой f = 1 / (2πRC). Фильтр подавляет высокочастотные составляющие входного сигнала.
Советы по использованию JRC4558
При работе с JRC4558 следует учитывать несколько важных моментов:
- Используйте качественные развязывающие конденсаторы по цепям питания усилителя
- Располагайте развязывающие конденсаторы как можно ближе к выводам питания микросхемы
- При работе с аудиосигналами избегайте слишком больших коэффициентов усиления, чтобы минимизировать искажения
- Учитывайте, что JRC4558 имеет ограниченную скорость нарастания выходного напряжения, что может вызвать искажения на высоких частотах
- При проектировании печатной платы старайтесь минимизировать длину проводников, особенно для высокоимпедансных входов
Соблюдение этих рекомендаций поможет получить максимальное качество звука при использовании JRC4558 в аудиосхемах.
Альтернативы JRC4558
Хотя JRC4558 остается популярным выбором, существуют и другие операционные усилители, которые могут использоваться в аналогичных приложениях:
- NE5532 — обладает лучшими шумовыми характеристиками, часто используется в профессиональной аудиотехнике
- TL072 — имеет более высокую скорость нарастания, подходит для работы на высоких частотах
- OPA2134 — высококачественный аудио-ОУ с очень низкими искажениями
- LM4562 — современная альтернатива с улучшенными характеристиками
Выбор конкретного усилителя зависит от требований к качеству звука, стоимости и других параметров проектируемого устройства.
Заключение
JRC4558 остается популярным выбором для многих аудиоприложений благодаря хорошему балансу между качеством звука, простотой применения и стоимостью. Этот операционный усилитель особенно хорошо подходит для любительских проектов и недорогих коммерческих устройств. Понимание особенностей и правильное применение JRC4558 позволяет создавать качественные аудиосхемы даже начинающим разработчикам.
upc451 — C.Noonokorean
Part Number, uPC451. Description, Quad Operational Amplifier. Feature, μPC451, μPC324 Single Power Supply Qua d Operational Amplifiers Datasheet R03 …Part Number. UPC451 ; Manufacturer, NEC ; Short Description, Single supply quad general purpose operational amplifier ; Long Description, Bipolar Analog Integrated …UPC451G2-E1-A; Renesas Electronics; 2,500: $0.945; Non-Stocked Lead-Time 18 Weeks; New Product; Previous purchase. Mfr. Part # UPC451G2-E1-A. Mouser Part #Manufacturer, Part No. Datasheet Date Size, Description, Rohs Pb Free Lifecycle, Direct Link. Renesas Electronics Corporation Renesas Electronics Cor.UPC451 Datasheet, PDF ; NEC · UPC4558G2 · NEC-UPC4558G2 Datasheet 101Kb / 16P, Bipolar Analog Integrated Circuit ; NEC · UPC4558G25 · NEC-UPC4558G25 Datasheet 101Kb …UPC451 Datasheet : SEMICONDUCTOR SELECTION GUIDE, UPC451 PDF Download NEC => Renesas Technology, UPC451 Datasheet PDF, Pinouts, Data Sheet, Equivalent, …upc451, upc451 datasheet pdf, upc451 data sheet, Datasheet4U. com.UPC451 Single supply quad general purpose operational amplifier Components datasheet pdf data sheet FREE from Datasheet4U.com Datasheet (data sheet) search …UPC451 datasheet, UPC451 PDF, UPC451 Pinout, Equivalent, Replacement – Single supply quad general purpose operational amplifier – NEC, Schematic, Circuit, …uPC451, uPC451 ECAD Model. NEC, Semiconductor Selection Guide 1995, Original, PDF. UPC451C, UPC451C ECAD Model. Others, Shortform Data and Cross References …Cheap Integrated Circuits, Buy Quality Electronic Components & Supplies Directly from China Suppliers:(10piece)100% New UPC451G2 E2 UPC451 C451G sop 14 …Cheap Performance Chips, Buy Quality Automobiles & Motorcycles Directly from China Suppliers:UPC451G2 E2 UPC451 C451G SOP 14 Quality Assurance Enjoy ✓Free …UPC451 Hoja de datos, UPC451 datasheet, NEC – Single supply quad general purpose operational amplifier, Hoja Técnica, UPC451 pdf, dataark, wiki, arduino, …uPC451 / 324 Low Power Quad Operational Amplifiers GENERAL DESCRIPTION ‘The UPCA51/324 are quad operational amplifiers wihich are designed to operate from a …UPC451 Operational Amplifiers … INTERSIL ?PC451, ? PC324 are quad operational amplifiers designed to operate on a single power supply.
The features include low- …Upc451c Upc451 C451c Dip-14 Ic Chip , Find Complete Details about Upc451c Upc451 C451c Dip-14 Ic Chip,Upc451c,Upc451,C451c from Supplier or …Product – UPC451. Brand – NEC / Renesas Technology. Application – Information Not Available. Description – Product information not available.5pcs/lot UPC451C UPC451 DIP-14 : Amazon.ca: Industrial & Scientific.UPC451 PDF技术资料下载 UPC451 供应信息 データ・シート バイポーラ・アナログ集積回路 Bipolar Analog Integrated Circuits µPC151,741 汎用演算増幅回路 μPC151, …UPC451, 324 Data Sheet. PDF363 KB. データシート. 2007年12月1日. General-purpose operational amplifiers and comparators Pamphlet ( D18268EJ2V0PF00 ).(10 kom) Novi čipset UPC451G2-E2 UPC451 C451G sop-14. Oznake: automatski brojač ključ f3. 34.45 kn 29.27 kn. Na lageru SKU – w6471. Veličina.Beli UPC451C UPC451 Terbaru Harga Murah di Shopee. Ada Gratis Ongkir, Promo COD, & Cashback. Cek Review Produk Terlengkap.UPC451 IC – køb online på EL-SUPPLY ELEKTRONIK. … UPC451. Se alle varer fra samme gruppe her. Pris A 5,00 (6,25).
Pris B v/10 – 4,00 (5,00). Pris C.(10piece) Nové UPC451G2-E2 UPC451 C451G sop-14 Chipset · Napájacie Napätie: Medzinárodný štandard · Pôvod: CN(Pôvodu) · Názov Značky: SUHMS · Stav: Nové · Druh: Disk …去哪儿购买upc451？当然来淘宝海外，淘宝当前有255件upc451相关的商品在售。 在这些upc451的车架材质有铝合金、铬钼钢、高碳钢、碳纤维和铬锰钢等多种，在upc451的适用 …Beli UPC451C UPC451. Harga Murah di Lapak Jayatronik. Telah Terjual Lebih Dari 1. ✓ Pengiriman cepat ✓ Pembayaran 100% aman. Belanja Sekarang Juga Hanya …10buc/lot UPC451G2-E2 UPC451 C451G SOP14 original nou … Am Promisiunea de a : * Fabricarea numai cele mai bune bunuri de consum și pentru a asigura cea mai …1 UPC451. Number: 125. Price : 7454.592. Summary : Quantity. Add to cart. Contact Information: Khaled Bin Al-Waleed street behind police station.UPC451,UPC4440,PDF资料,二极管,可控硅,参数.1/1. UPC451 DIP. รหัสสินค้า BMEX-00917. 180.00 บาท …19 dec. 2014 — ขาย UPC451C ยี่ห้อ NEC ตัวถัง DIP14 ขา IC ไอซี UPC451 ราคา ตัวละ . บาทขายICUPC451Cยี่ห้อNECตัวถังDIP14ราคาตัวละหาซื้อไอซี,ทรานซิสเตอร์ …10 picis upc451g2 e2 upc451 c451g sop14 Baru Original di Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan.
Compra online de manera segura con Compra Protegida © Upc451g2-e2 Upc451 C451g Sop14 Original – N U E V O.CIRCUIT INTEGRE UPC451 équivaut à : LM324. http://www.altekcaraibes.com/V1/img/p/. CIRCUIT INTEGRE UPC451 équivaut à : LM324. 0,00 € TTC.19 mai 2017 — Witam potrzebuję informacji co z powodzeniem stosujecie zamiennie za trudne już do zdobycia wzmacniacze firmy NEC uPC824 oraz uPC451.UPC451G2-E2 Imported UPC451 C451G NEC SOP14 automotive computer board chip on sale,buy cheap UPC451G2-E2 Imported UPC451 C451G NEC SOP14 automotive computer …UPC Barcode Examples – Computalabel Search results for: UPC451 Operational Amplifiers – Op Amps UPC 451 barcode ; ￥1, LP339 LP2901 TLC339 ; 45 kn 29, TLC393 ; UPC …5pcs/veliko UPC451C UPC451 DIP-14. Napiši mnenje. €1.58. -3 %. €1.63. Referenca: w194709. Stanje: Nov izdelek. Več podatkov. Datum razpoložljivosti:.Компонент, Тип, Аналог, Источник информации. NEC, UPC451C, LM2902N, STMicroelectronics, STMicroelectronics. Operational Amplifiers – Industry Standard.
Upc451g2-e2 Upc451 C451g Nouveau Ceux Circuit Intégré , Find Complete Details about Upc451g2-e2 Upc451 C451g Nouveau Ceux Circuit Intégré,Fusible Composants …Mājas > 5gab/daudz UPC451C UPC451 DIP-14 ; Izcelsme: KN(Izcelsmes valsts) ; Pieteikums: PCB ; Stāvoklis: Jauns ; Darbības Temperatūra: Starptautiskais standarts …14 ian. 2021 — uPC451(μPC451）120個まとめて … で落札のチャンス! いくらで落札できるか確認しよう！ … メーカーから購入した新品です。 業務機器の保守メンテナンス用 …Upc451g2-e2 Upc451 C451g Новые Интегральная Схема , Find Complete Details about Upc451g2-e2 Upc451 C451g Новые Интегральная Схема,Компоненты Для …オペアンプ/単電源/4回路. ※端子に錆が有る物も御座います。 ・データシート http://www.kazumi-kikou.com/pdf/UPC451.pdf. (管理店) …10vnt/daug UPC451G2-E2 UPC451 C451G SOP14 naujas. … NamuoseAktyvios Sudedamosios Dalys 10vnt/daug UPC451G2-E2 UPC451 C451G SOP14 naujas.ご購入前に、オンライン購入条件をご確認ください。商品説明デバイス型名 UPC451 は 、Renesas Electronics Corporation から提供されている OpAmp です。電子零件品項繁雜難免出錯, 出錯可告知補寄. 本店任何電子零件都可調度取得, 如有需要可以發訊息詢價! UPC451C UPC451 C451C DIP-14 集成電路IC芯片現貨供應205-11235 …10 ian.
2021 — Микросхема UPC451G Фирма изготовитель: NEC В наличии много подобных микросхем в различных корпусах и для разного назначения.1 oct. 2022 — UPC451 ‘ Condition New DirectXRef: LM2 Readily Available. Add to RFQ · UPC451 G ‘ Condition New Readily Available.Product Specifications ; Lifecycle Status, OBS ; Part Type, Operational Amplifiers ; Product Family, Analog & Mixed Signal ; Base Part Number, UPC451 ; EOL Date, 01/ …UPC151 UPC151C UPC834 UPC452 UPC259 UPC816 UPC842 UPC844 UPC451 C151C UPC831 UPC1251 UPC151G2 UPC814 UPC802 UPC803 UPC804 UPC801 UPC821 UPC824 UPC822 UPC458 …http://www.kazumi-kikou.com/pdf/UPC451.pdf. مشخصات فنی; نام اورجینال قطعه: UPC451G2-E1-A; پکیج: SO-14; کارخانه سازنده: NEC Electronics …Αγόρασε Freeshipping UPC451 UPC451C-A εύκολα και γρήγορα από το Zipy – Απλές αγορές από το AliExpress, στα Ελληνικά και με τις πιο συμφέρουσες τιμές!10vnt/daug UPC451G2-E2 UPC451 C451G SOP14 naujas. Penkiasdešimt dviejų tūkstančių penkiasdešimt keturių 52062 Sveiki atvykę į mūsų parduotuvę Jūs galite …UPC: 451.
Save this product for later. Favorite. Favorites · Shopping Bag. Display prices in: USD. Order pieces to take home and paint!… LT1013 LM308 CA3260 NE5534 UPC451 RC4558 C4082 COMPARATTORS LM139 LM193 LM393 LM2901 LP339 LP2901 LM239 LM2903 TLC339 LF347 TL061 LM324 LM118 OP07 LF356 …X10679EJCV0SG00 Datasheets Context Search · zener diode RD2.2S · uPC177. Abstract: uPC458 uPC844 uPC1094 9020 8-pin SOP pc494 uPC824 uPC454 uPC802 uPC451 · 2SD1557.UPC451C, IC, UPC451, MSCUPC451, Panasonic Parts and Accessories, Panasonic Consumer Electronics Parts and Accessories, Panasonic IC Parts and Accessories.UPC451 RC4558 C4082. COMPARATORS LM139 LM193 LM239 LM293 LM339 LM393 LM2901 LM2903 LM3302 LP239 LP339 LP2901 TLC339 TLC393. OPTO(OPTOCOUPLERS)UPC 048661004517, buy 451 12 Plain Smoothing Brush 048661004517 Learn about Upc lookup, find upc 048661004517…. MC3503, AD711, LP124, LM301, CA3160, MC34004, D712, LP324, LM307, CA3240, NE5532, LT1013, HA17324, LM308, CA3260, NE5534, LT1014, UPC451, RC4558, C4082.
uPC451 SINGLE POWER SUPPLY QUAD OPERATIONAL AMPLIFIERS DATA SHEET. 상품이 없습니다. 상품이 없습니다. 상품이 없습니다. 상품 후기.D712;LW307;UPC451;HA17324;C4082. Comparators, LM139;LM193;LM239;LM293;LM339;LM393; LM2901;LM2903;LM3302;LP239;LP339;LP2901; TLC339;TLC393.UPC451C UPC451 DIP14 集成電路IC芯片現貨供應 · UPC451C UPC451 直插DIP16 現貨 · 全新UPC272C UPC339C UPC324C UPC3403C UPC451C 現貨 · uPC451C DIP14 直插C451C 4路運算 …микросхема четырехканальный операционный усилитель 30V 1MHz корпус : DIP14 производитель : является аналогом: UPC451C, UPC451, LM224, CA224E.UPC 451 barcode. UPC 451. UPC-A with 1-4-5-1-1 grouping. UPC 46 barcode. UPC 46. UPC-A with 1-4-6-1 grouping. UPC 532 barcode. UPC 532LM2902PV LM324系列LM2902N uPC451C uPC451 TA75902P HA17902P MB3614 NJM2902 LA6324 MC2902 AN6564 CA124 F124 F224 LM124 LM224 NJM2902D TDE2902 FX7902 M5224P …… MC3503, AD711, LP124, LM301, CA3160, MC34004, D712, LP324, LW307, CA3240, NE5532, LT1013, HA17324, LM308, CA3260, NE5534, LT1014, UPC451, RC4558, C4082 …Passport Case. Brand: Royal Industries.
SKU#: 15400006. Availability: In Stock. $2.42. UPC: 451. Qty. 250. 500. 1000. 2500. Price. $2.42. $2.13. $1.89.10vnt/daug UPC451G2-E2 UPC451 C451G SOP-14 naujas originalus.HA17902, UPC451, TA75902, LM324. UPC452, LM3403. HA17474, UPC458. 汎用1回路オペアンプ. HA17741, UPC741, TA7504, LM741. UPC301, TA7506, LM301. UPC318, LM318.
Click to rate this post!
[Total: 1 Average: 5]
LM4558 Двойной операционный усилитель Распиновка, характеристики и техническое описание
25 октября 2018 — 0 комментариев
LM4558 представляет собой интегральную схему, состоящую из двух операционных усилителей общего назначения и являющуюся членом семейства LMxx. Серия LM возникла на основе интегральных схем производства National Semiconductor.
Префикс LM означает линейный монолитный, относящийся к аналоговым компонентам, интегрированным в один кусок кремния. Микросхема защищена от короткого замыкания, а внутренняя частотная компенсация обеспечивает стабильность без внешних компонентов.
Конфигурация контактов LM4558
LM4558 представляет собой 8-контактное устройство, как показано на приведенной выше схеме контактов, а описание каждого контакта приведено ниже.
Штифт | Имя | Описание |
1 | 1 ВЫХОД | Выходной контакт ОУ 1 |
2 | 1IN- | Инвертирующий вход ОУ 1 |
3 | 1IN+ | Неинвертирующий вход операционного усилителя 1 |
4 | ЗЕМЛЯ | Земля |
5 | 2IN+ | Неинвертирующий вход ОУ 2 |
6 | 2IN- | Инвертирующий вход ОУ 2 |
7 | 2 ВЫХОДА | Выходной контакт ОУ 2 |
8 | ВКЦ | Источник питания |
Устройство доступно во многих упаковках, которые пользователь может выбрать в зависимости от требований.
Особенности и электрические характеристики микросхемы LM4558
- Два операционных усилителя с индивидуальным управлением
- Низкие шумовые помехи между операционными усилителями
- Непрерывная защита от короткого замыкания
- Компенсация частоты не требуется
- Без фиксатора
- Большой диапазон синфазного и дифференциального напряжения
- Согласование коэффициента усиления и фазы между усилителями
- Входные транзисторы с низким уровнем шума
- Уровень чувствительности к влаге 3
- Отслеживание параметров в диапазоне температур
- CMRR (коэффициент подавления синфазного сигнала): 80 дБ
- Однополярное питание: от +5,0 В до +15 В
- Двойное питание: +15 В и -15 В
- Рабочая температура: от 0°C до 70°C
- Суммарная рассеиваемая мощность: 200 мВт
LM158, LM258, LM358, LM2904, LM747
LM4558 IC Overview LM4558 IC OPVIEW 9003 LM4558 IC.
их. Устройство можно использовать для реализации схем операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции. Широкий диапазон синфазного входного напряжения и отсутствие защелки делают эти усилители идеальными для приложения для повторителей напряжения . Кроме того, с двумя такими операционными усилителями на борту устройство может выполнять две разные функции одновременно, что очень удобно в приложениях.Как использовать LM4558 IC
Сначала рассмотрим внутреннее соединение двух операционных усилителей в устройстве, как показано ниже.
Как упоминалось ранее, мы можем использовать эти два операционных усилителя для реализации большинства схем на основе операционных усилителей, таких как компаратор, дифференциальное усиление и математические операции. Мы будем использовать операционный усилитель, чтобы построить простую схему компаратора для понимания работы операционного усилителя.
Теперь давайте возьмем один операционный усилитель из двух и создадим простую прикладную схему, как показано ниже.
В схеме устройство сравнивает напряжения V1 и V2, и на выходе получается Vo. Также устройство питается от одного источника напряжения VCC.
В цепи Vid = V1 – V2
Если Vid >0, тогда Vo = VCC
Если Vid<0, тогда Vo = 0 В или GND
На основании состояния выхода мы можем определить, является ли Vid положительным или отрицательное, а также то, выше ли V1 или выше V2 на входе. Когда известно более высокое напряжение, зная выход, функция операционного усилителя в качестве компаратора выполняется.
Приложения
- Математические операции
- Усилители
- Осцилляторы
- Компараторы напряжения
- Пиковые детекторы
- Логическое преобразование напряжения
- Промышленный
- Измерительные инструменты
2D-модель
Все размеры указаны в дюймах [миллиметры в скобках]
Теги
Операционный усилитель
Аналоговый
Распиновка операционного усилителя JRC4558
, характеристики, альтернативы и техническое описание
9 декабря 2019 — 0 комментариев
JRC4558 — монолитный двойной операционный усилитель с высокими характеристиками.
JRC4558 с внутренней компенсацией и построен на одном кремниевом чипе. Высокий коэффициент усиления по напряжению (тип. 100 дБ), хороший входной импеданс (тип. 5 МОм) и универсальный источник питания (от ± 4 до 18 В) делают его идеальным для использования в педальных схемах.
Описание контакта JRC4558:
Номер контакта | Название контакта | Описание |
1 | ВЫХ (А) | Выходной контакт ОУ А |
2 | Инвертирующий вход (А) | Инвертирующий входной контакт операционного усилителя A |
3 | Неинвертирующий вход (А) | Неинвертирующий входной контакт усилителя A |
4 | Мощность (-Вс) | Отрицательная клемма питания |
5 | Артикул | Неинвертирующий входной контакт усилителя B |
6 | Выход | Инвертирующий входной контакт операционного усилителя B |
7 | Мощность (+Вс) | Выходной контакт ОУ B |
8 | +В С | Положительная клемма питания |
Характеристики и характеристики JRC4558
- Диапазон напряжения питания: от ± 5 В до ± 15 В
- Полоса пропускания: 3 МГц
- Количество усилителей: 2
- Количество контактов: 8
- Макс.
рабочая температура: 70°C - Мин. рабочая температура: 0°C
- Скорость нарастания: 1,7 В/мкс
- Доступен в 8-контактном корпусе DIP и SOP
рабочая температура: 70°CПримечание: Полную техническую информацию можно найти в техническом описании JRC4558 в конце этой страницы.
Альтернативные оперативные усилители: LM158, LM158A, LM358, LM358A, LM2904, LM2904Q, LM4558, LM747
9003
8, где JRC485555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555. 91559555555585575558 5558 5558. рабочие схемы, такие как компаратор, дифференциальное усиление или математические операции. Кроме того, устройство, специально разработанное для таких приложений, как усилители преобразователя, блоки усиления постоянного тока, должно быть проще реализовано в системах с однополярным питанием. Например, эти устройства могут работать напрямую от стандартного источника питания 5 В, используемого в цифровой электронике, без дополнительного источника питания -5 В.
Кроме того, с двумя такими операционными усилителями на борту устройство может выполнять две разные функции одновременно, что очень удобно в приложениях. Устройство популярно среди любителей и инженеров из-за низкой стоимости и хорошей производительности.Как использовать JRC4558
Как упоминалось выше, JRC4558 представляет собой микросхему с двумя операционными усилителями. Схема внутренних соединений JRC4558 показана ниже.
Теперь давайте возьмем один операционный усилитель из двух доступных и построим простую принципиальную схему JRC4588 , чтобы объяснить его применение.
В приведенной выше схеме операционный усилитель действует как неинвертирующий усилитель (поскольку вход подается на неинвертирующий вывод операционного усилителя), а выход предоставляется как Vo. Также устройство питается от одного источника напряжения VCC. У нас есть уравнение для выхода Vo = Входное напряжение * Коэффициент усиления.
