Конденсаторы 47 пФ (pF, пикофарад) — Купите конденсаторы 47пф ➤ DIP8: доставка, низкая цена
Производитель: SR Passives
Код товара: CM-47/S
Конденсатор керамический, MLCC, монолитный, 47пФ, 50В, C0G, ±5%
На складе в Москве: 34 шт
Допоставка 96154 шт 23 недель ?
Единица измерения: пФ
Погрешность, %: 5
Рабочее напряжение макс, В: 50
Тип конденсатора: 14022
Монтаж: THT
Шаг выводов, мм: 2.54
единица измерения: пФ
Шаг выводов: 2.54
Конденсатор КМ 5Н90 (F) 47N (47Н)
Справочник содержания драгоценных металлов в радиодеталях основаный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Содержание драгоценных металлов в конденсаторе:
КМ 5Н90 (F) 47N (47Н)Золото: 0
Серебро: 0
Платина: 0
МПГ: 0.0065
Основные параметры конденсаторов
Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.
Первое – ёмкость конденсатора. Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье – допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Основные типы конденсаторов выпускаемых в СССР (импортная маркировка)

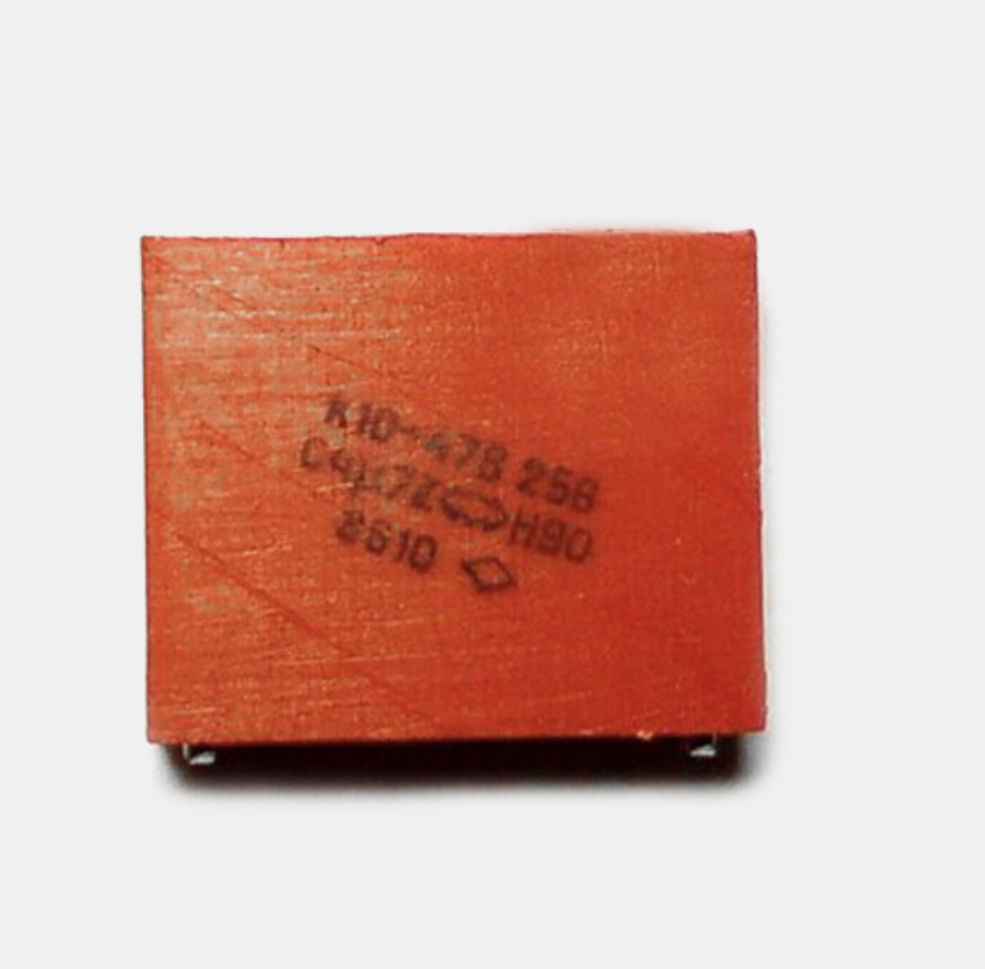

К10 -Керамический, низковольтный (Upaб:1600B) К50 -Электролитический, фольговый, Алюминиевый К15 -Керамический, высоковольтный (Upa6:1600B)
К51 -Электролитический, фольговый, танталовый,ниобиевый и др.
К20 -Кварцевый
К52 -Электролитический, объемно-пористый
К21 -Стеклянный
К53 -Оксидо-полупроводниковый
К22 -Стеклокерамический
К54 -Оксидно-металлический
К23 -Стеклоэмалевый
К60- С воздушным диэлектриком
К31- Слюдяной малой мощности (Mica)
К61 -Вакуумный
К32 -Слюдяной большой мощности
К71 -Пленочный полистирольный(KS или FKS)
К40 -Бумажный низковольтный (ираб:2 kB) с фольговыми обкладками
К72 -Пленочный фторопластовый (TFT)
К73 -Пленочный полиэтилентерефталатный (KT ,TFM, TFF или FKT)
К41 -Бумажный высоковольтный (ираб:2 kB) с фольговыми обкладками
К75 -Пленочный комбинированный
К76 –Лакопленочный (MKL)
К42 -Бумажный с металлизированными Обкладками (MP)
К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)
К78 – Пленочный полипропилен (KP, MKP или FKP)
Поделиться ссылкой:
Понравилось это:
Нравится Загрузка…
ПохожееКонденсатор керамический дисковый 47 нФ 2 кВ
Описание товара Конденсатор керамический дисковый 47 нФ 2 кВКонденсатор керамический однослойный дисковый 47nF 2kV -20%+80% Z5V обладает компактными габаритами (что позволяет его разместить на печатной плате даже при недостатке свободного места), емкостью – 47nF, при рабочем напряжении 2kV, и может быть использован в цепях переменного и постоянного тока, в источниках питания, в аналоговых и цифровых схемах.
Технические характеристики конденсатора керамического дискового 47nF 2kV -20%+80% Z5V- Емкость: 47nF;
- Максимальное напряжение: 2kV;
- Допустимое отклонение емкости: -20%+80%;
- Температурный коэффициент емкости: Z5V;
- Материал диэлектрика: керамика;
- Количество слоев диэлектрика: 1;
- Подключение без учета полярности: да.
Рассматриваемый конденсатор керамический дисковый однослойный отлично впишется даже в ограниченное пространство печатной платы, что является одним из его преимуществ.
Как и большинство керамических конденсаторов, устанавливается в вертикальном положении.
Положительной особенностью конденсатора керамического дискового 47nF 2kV является возможность использовать его во всех типах цепей: переменного, постоянного тока, в фильтрах блока питания и даже на ответственных участках – на системных платах персональных компьютеров вблизи микропроцессоров и других микросхем высокой степени интеграции.
Конденсатор керамический дисковый однослойный можно припаивать, не обращая внимание на полярность.
Такой конденсатор из-за своей небольшой емкости способен очень быстро перезаряжаться, обеспечивая успешное подавление импульсных помех с длительностью в единицы наносекунд.
При проектировании электронной схемы, если возникнет необходимость купить конденсатор керамический дисковый однослойный 47nF 2kV, учитывайте следующие моменты:
- рабочее напряжение выбирайте в два раза меньше максимального;
- при повышении температуры емкость конденсатора может изменяться.
При соблюдении всех правил такой конденсатор послужит очень долго, в отличии, например от электролитического конденсатора, который со временем значительно теряет в емкости.
Недостатки и причины выхода из строя конденсатора керамического дискового однослойногоКонденсатор может выйти из строя из-за превышения допустимого для него напряжения.
Может произойти пробой или короткое замыкание конденсатора.
Также конденсатор керамический обладает небольшой емкостью и при использовании в блоках питания устанавливается только в паре с электролитическим конденсатором.
Керамический конденсатор может выйти из строя из-за повреждения корпуса, а емкость его зависит от температуры.
Если у Вас нет в наличии конденсатора керамического дискового однослойного 47nF 2kV -20%+80% или он вышел из строя, его можно заменить на два других керамических конденсатора.
При параллельном подключении емкость каждого из заменяющих конденсаторов должна быть приблизительно в два раза меньше, а при последовательном – в 2 раза больше.
Рабочее напряжение каждого из заменяющих конденсаторов, должно быть не ниже, чем у заменяемого.
Также необходимо учитывать размеры конденсаторов, чтобы они поместились на печатной плате.
Как проверить конденсатор керамический дисковый однослойныйПроверить конденсатор керамический дисковый однослойный на обрыв (пробой) или внутреннее замыкание можно мультиметром.
Поскольку каждый керамический конденсатор имеет с завода-изготовителя отклонение по емкости, измерить его емкость можно также мультиметром с пределом измерения емкости до 10-20 мкФ.
Перед этим обязательно разрядите конденсатор.
Купить Конденсатор керамический однослойный дисковый 47nF 2kV -20%+80% Вы можете в Киеве, в Интернет-магазине Electronoff.
Автор на +google
Конденсатор 0.47 мкф маркировка. Советские бумажные конденсаторы. Параллельное соединение конденсаторов
Конденсатор встречается в наборах Мастер Кит (да и вообще в электронных устройствах) почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.
Принцип работы конденсатора
В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Чем больше отношение площади пластин к толщине диэлектрика – тем выше ёмкость конденсатора. Чтобы избежать физического увеличения размеров конденсатора до огромных размеров, конденсаторы изготавливают многослойными: например, сворачивают ленты пластин и диэлектриков в рулон.
Давайте договоримся: радиодеталь мы называем конденсатором, а его физическую величину – ёмкостью. То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона».
Электрическая ёмкость конденсатора – это главный его параметр
Чем больше ёмкость конденсатора, тем больший заряд он может сохранить. Электрическая ёмкость конденсатора измеряется в Фарадах, обозначается F.
1 Фарад — очень большая ёмкость (земной шар имеет ёмкость менее 1Ф), поэтому для обозначения ёмкости в радиолюбительской практике используются следующие основные размерные величины — префиксы: µ (микро), n (нано) и p (пико):
1 наноФарад — 10-9 (одна миллиардная часть), т.е. 1000nF = 1µF
p (пико) — 10-12 (одна триллионная часть), т.е. 1000pF = 1nF
Как и Ом, Фарад – это фамилия физика. Поэтому, как культурные люди, пишем прописную букву «Ф»: 10 пФ, 33 нФ, 470 мкФ.
Номинальное напряжение конденсатора
Расстояние между пластинами конденсатора (особенно конденсатора большой ёмкости) очень мало, и достигает единиц микрометра. Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма.
Типы конденсаторов
О разнообразных конденсаторах можно написать много томов. Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические).
Неполярные конденсаторы
Неполярные конденсаторы (в зависимости от типа диэлектрика подразделяются на бумажные, керамические, слюдяные…) могут устанавливаться в схему как угодно – в этом они похожи на резисторы.
Как правило, неполярные конденсаторы имеют относительно небольшую ёмкость: до 1 мкФ.
Маркировка неполярных конденсаторов
На корпус конденсатора нанесён код из трёх цифр. Первые две цифры определяют значение ёмкости в пикофарадах (пФ), а третья – количество нулей. Так, на изображённом ниже рисунке на конденсатор нанесён код 103. Определим его ёмкость:
10 пФ + (3 нуля) = 10000 пФ = 10 нФ = 0,01 мкФ.
Конденсаторы ёмкостью до 10 пФ маркируются по-особенному: символ «R» в их кодировке обозначает запятую. Теперь Вы можете определить ёмкость любого конденсатора. Приведённая ниже табличка поможет Вам проверить себя.
Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Например, вместо конденсатора 15 нФ набор может комплектоваться конденсатором 10 нФ или 22 нФ, и это не отразится на работе готовой конструкции.
Керамические конденсаторы не имеют полярности и могут устанавливаться в любом положении выводов.
Некоторые мультиметры (кроме самых бюджетных) имеют функцию измерения ёмкости конденсаторов, и Вы можете воспользоваться этим способом.
Полярные (электролитические) конденсаторы
Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика.
Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны.
На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате.
Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с бОльшим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции.
Внешний вид электролитического конденсатора (правильно установленный на плату конденсатор)
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.
Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Естественно, перед вторичным использованием необходимо проверить конденсаторы , особенно электролитические , которые сильнее подвержены старению.
При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?
У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.
Первое, это номинальная ёмкость конденсатора . Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье, что указывается в маркировке, это допустимое рабочее напряжение . Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Итак, разберёмся в том, как маркируют конденсаторы.
Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.
Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.
Конденсаторы серии К73 и их маркировка
Правила маркировки.
Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n .
Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).
Можно встретить маркировку вида 47H C. Данная запись соответствует 47n K и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.
Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте .
Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.
Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M , m вместо десятичной запятой, незначащий ноль опускается.
Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.
На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.
Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом
Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах . Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.
Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов .
Буквенный код отклонения ёмкости (допуск).
Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H , M , J , K . Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK , 220nM , 470nJ .
Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.
Д опуск в % | Б уквенное обозначение | |
лат. | рус. | |
± 0,05p | A | |
± 0,1p | B | Ж |
± 0,25p | C | У |
± 0,5p | D | Д |
± 1,0 | F | Р |
± 2,0 | G | Л |
± 2,5 | H | |
± 5,0 | J | И |
± 10 | K | С |
± 15 | L | |
± 20 | M | В |
± 30 | N | Ф |
-0…+100 | P | |
-10…+30 | Q | |
± 22 | S | |
-0…+50 | T | |
-0…+75 | U | Э |
-10…+100 | W | Ю |
-20…+5 | Y | Б |
-20…+80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.
Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Н оминальное рабочее напряжение , B | Б уквенный код |
1,0 | I |
1,6 | R |
2,5 | M |
3,2 | A |
4,0 | C |
6,3 | B |
10 | D |
16 | E |
20 | F |
25 | G |
32 | H |
40 | S |
50 | J |
63 | K |
80 | L |
100 | N |
125 | P |
160 | Q |
200 | Z |
250 | W |
315 | X |
350 | T |
400 | Y |
450 | U |
500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Как неотъемлемые элементы всех без исключения электрических схем конденсаторы отличаются большим разнообразием вариантов конструктивного исполнения. Они выпускаются многими производителями по всему миру с применением различных технологий. Как следствие, маркировка имеет множество вариантов в соответствии с внутренними стандартами производителя, что делает попытки расшифровывать обозначения трудной задачей.
Зачем нужна маркировка
Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее:
- собственно, емкость – основная характеристика;
- максимально допустимое значение напряжения;
- температурный коэффициент емкости;
- допустимое отклонение емкости от номинального значения;
- полярность;
- год выпуска.
Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения.
Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра.
Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов.
Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя.
Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями.
Маркировка отечественных конденсаторов
Многие отечественные радиоэлементы отличаются максимально полной маркировкой, при чтении которой можно почерпнуть большинство возможных характеристик элемента.
Емкость
На первом месте стоит основная характеристика – электрическая емкость. Она имеет буквенно-цифровое обозначение. Для букв применяются следующие символы латинского, греческого или русского алфавита:
- p или П – пикофарада, 1 pF = 10-3 nF = 10-6 μF = 10-9 mF = 10-12 F;
- n или Н – нанофарада, 1 nF = 10-3 μF = 10-6 mF = 10-9 F;
- μ или М – микрофарада, 1 μF = 10-3 mF = 10-6 F;
- m или И – миллифарада, 1 mF = 10-3 F;
- F или Ф – фарада.
Буква, обозначающая величину, ставится на месте запятой в дробном обозначении. Например:
- 2n2 = 2.2 нанофарад или 2200 пикофарад;
- 68n = 68 нанофарад или 0,068 микрофарад;
- 680n или μ68 = 0.68 микрофарад.
Обратите внимание! Обозначение емкости в миллифарадах встречается крайне редко, а такая величина как фарада является очень большой и также не имеет особого распространения.
Допустимое отклонение
Значения ёмкостей, указанные на корпусе, не всегда соответствует реальному значению. Это отклонение характеризует точность изготовления детали и определения его номинала. Величина разброса параметров может быть от тысячных долей процента у прецизионных деталей до десятков процентов у электролитических конденсаторов, предназначенных для фильтрации пульсаций в цепях питания, где точные цифры не имеют особого значения.
Величина допустимого отклонения обозначается буквами латинского алфавита или русскими буквами у радиодеталей старых годов выпуска.
Температурный коэффициент емкости
Маркировка ТКЕ довольно сложна, а поскольку данная величина критична в основном для малогабаритных элементов времязадающих цепей, то возможна как цветная кодировка, так и использование буквенных обозначений или комбинации обоих типов. Таблица возможных вариантов значений встречается в любом справочнике по отечественным радиокомпонентам.
Многие керамические конденсаторы, как и плёночные, имеют определенные нюансы в маркировке ТКЕ. Данные случаи оговариваются ГОСТами на соответствующие элементы.
Номинальное напряжение
Напряжение, при котором сохраняется работоспособность элемента с сохранением характеристик в заданных пределах, называется номинальным. Обычно обозначается верхний порог номинального напряжения, превышать который запрещается ввиду возможного выхода элемента из строя.
В зависимости от габаритов, возможны варианты как цифрового, так и буквенного обозначения номинального напряжения. Если позволяют габариты корпуса, то напряжение до 800 В обозначается в единицах вольт с символом V (или В для старых конденсаторов) или без него. Более высокие значения наносятся на корпус в виде единиц киловольт с обозначением символами kV или кВ.
Малогабаритные конденсаторы имеют кодированное буквенное обозначение напряжения, для чего используются буквы латинского алфавита, каждая из которых соответствует определенной величине напряжения.
Год и месяц выпуска
Дата производства также имеет буквенное обозначение. Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрой, соответственно, от 1 до 9, октябрю соответствует 0, ноябрю буква N, декабрю – D.
Обратите внимание! Кодированное обозначение года выпуска одинаково с другими радиоэлементами.
Расположение маркировки на корпусе
Маркировка керамических конденсаторов в первой строке на корпусе имеет значение емкости. В той же строке без каких-либо разделительных знаков или, если не позволяют габариты, под обозначением емкости наносится значение допуска.
Подобным же методом наносится маркировка пленочных конденсаторов.
Дальнейшее расположение элементов регламентируется ГОСТ или ТУ на каждый конкретный тип элементов.
Цветовая маркировка отечественных радиоэлементов
С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.
Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.
Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.
Маркировка конденсаторов импортного производства
Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей. Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF.
Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем.
Цветовая маркировка импортных конденсаторов
Цветовое обозначение конденсаторов строится по тому же принципу, что и у резисторов. Первые две полосы означают емкость в пикофарадах, третья полоса – количество нулей, четвертая – допустимое отклонение, пятая – номинальное напряжение. Полос может быть и меньше, если нет необходимости в обозначении напряжения или допуска. Первая полоса делается шире или у одного из выводов. Синие цвета отсутствуют. Вместо них используются голубые полосы.
Обратите внимание! Две соседние полосы одинакового цвета могут не иметь между собой промежутка, сливаясь в широкую полосу.
Маркировка SMD компонентов
SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.
Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.
Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.
Видео
Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке (по сравнению с описываемым в этой статье). Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска – для создания низковольтной цепи вам понадобится только значение емкости.
Шаги
Маркировка больших конденсаторов
Ознакомьтесь с единицами измерения. Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения.
- 1 µF , uF , mF = 1 мкФ (микрофарад) = 10 -6 Ф. (Внимание! В случаях, не связанных с маркировкой конденсаторов, 1 mF = 1 мФ (миллифарад) = 10 -3 Ф)
- 1 nF = 1 нФ (нанофарад) = 10 -9 Ф.
- 1 pF , mmF , uuF = 1 пФ (пикофарад) = 10 -12 Ф.
Определите значение емкости. В случае больших конденсаторов значение емкости наносится непосредственно на корпус. Конечно, могут быть некоторые различия, но в большинстве случаев ищите число с одной из единиц измерения, описанных выше. Возможно, вам придется учесть следующие моменты:
Определите значение допуска. На корпус некоторых конденсаторов наносится значение допуска, то есть допустимое отклонение номинальной емкости от указанной; учитывайте эту информацию, если при сборке электроцепи необходимо знать точное значение емкости конденсатора. Например, если на конденсаторе нанесена маркировка «6000uF+50%/-70%», то его максимальная емкость равна 6000+(6000*0,5)=9000 мкФ, а минимальная – 6000-(6000*0,7)=1800 мкФ.
Определите номинальное напряжение. Если корпус конденсатора довольно большой, на нем проставляется численное значение напряжения, за которым следуют буквы V или VDC, или VDCW, или WV (от английского Working Voltage – рабочее напряжение). Это максимально допустимое напряжение конденсатора, которое измеряется в вольтах (В).
Поищите символы «+» или «-». Если на корпусе конденсатора присутствует один из этих символов, такой конденсатор поляризован. В этом случае подключите положительный («+») контакт конденсатора к положительной клемме источника питания; в противном случае может произойти короткое замыкание конденсатора или конденсатор может взорваться. Если символов «+» или «-» на корпусе нет, вы можете включать конденсатор в цепь так, как вам угодно.
Интерпретация маркировки конденсаторов
Запишите первые две цифры значения емкости. Если конденсатор маленький и на его корпусе не помещается значение емкости, оно маркируется в соответствии со стандартом EIA (это справедливо для современных конденсаторов, чего не скажешь про старые конденсаторы). Для начала запишите первые две цифры, а затем сделайте следующее:
Воспользуйтесь третьей цифрой в качестве множитель нуля. Если емкость конденсатора маркируется тремя цифрами, то такая маркировка интерпретируется следующим образом:
- Если третей цифрой является цифра от 0 до 6, к двум первым цифрам припишите соответствующее количество нулей. Например, маркировка «453» – это 45 x 10 3 = 45000.
- Если третьей цифрой является 8, умножьте первые две цифры на 0,01. Например, маркировка «278» – это 27 x 0,01 = 0,27.
- Если третьей цифрой является 9, умножьте первые две цифры на 0,1. Например, маркировка «309» – это 30 x 0,1 = 3,0.
Определите единицы измерения . В большинстве случаев емкость самых маленьких конденсаторов (керамических, пленочных, танталовых) измеряется в пикофарадах (пФ, pF), которые равны 10 -12 Ф. Емкость больших конденсаторов (алюминиевых электролитических или двухслойных) измеряется в микрофарадах (мкФ, uF или µF), которые равны 10 -6 Ф.
Интерпретируйте маркировку, включающую буквы . Если одним из первых двух символов маркировки является буква, интерпретируйте это следующим образом:
Определите значение допуска керамических конденсаторов. Керамические конденсаторы имеют плоскую круглую форму и два контакта. Значение допуска таких конденсаторов приводится в виде одной буквы непосредственно после трехзначного маркера емкости. Допуск – это допустимое отклонение номинальной емкости от указанной. Если необходимо знать точное значение емкости, интерпретируйте маркировку следующим образом:
1. Маркировка тремя цифрами .
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).
код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
109 | 1.0 пФ | ||
159 | 1.5 пФ | ||
229 | 2.2 пФ | ||
339 | 3.3 пФ | ||
479 | 4.7 пФ | ||
689 | 6.8 пФ | ||
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0.068 нФ | |
101 | 100 пФ | 0.1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | 0.22 нФ | |
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0.68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1.5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0.01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0.022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0.1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0.33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
2. Маркировка четырьмя цифрами .
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:
1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .
3. Буквенно-цифровая маркировка .
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n».
Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ
4. Планарные керамические конденсаторы .
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ
маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
5. Планарные электролитические конденсаторы .
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:
По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
Маркировка smd конденсаторов керамических без маркировки
Конденсаторы в SMD исполнении выпускаются в различных корпусах, керамических, пластиковых и металлических (аллюминиевых).
Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.
Электролитические конденсаторы выпускаются в виде бочонков в аллюминиевом корпусе с маркировкой, подобные выводным, но для поверхностного монтажа.
Танталовые в прямоугольных корпусах, различного размера, черного, желтого, оранжевого цвета. С кодовой маркировкой.
Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что может применяться знак «µ».
Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х10 5 . Получаем 1000000 пФ или 1 мкФ.
Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х10 6 . Получаем 47000000 пФ или 47 мкФ.
Маркировка может содержать знак » µ» — 47 µ , указывает на емкость в 47 мкФ
Маркировка 3 µ 3 — указывает на емкость 3,3 мкФ
Так же указывается и номинальное рабочее напряжение в виде циферного или буквенного обозначения.
Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.
Рядом с цифрой может стоять и значёк «v», 10v — 10 Вольт.
Напряжение может быть указано буквой латинского алфавита, перед или после цифр указывающих емкость.
e — 2.5в
G — 4в
J — 6.3в
A — 10в
C — 16в
D — 20в
E — 25в
V — 35в
H — 50в
На малогабаритных конденсаторах, ввиду малой области для маркировки, применяется буквенное кодовое обозначение состоящее из трех или двух символов
Если символов три, первая буква обозначает производителя, к примеру «K» — Kemet
Второй символ указывает на ёмкость.
Буква | Ёмкость | Буква | Ёмкость | Буква | Ёмкость | Буква | Ёмкость |
A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Третий символ — цифра, указывает на множитель.
Маркировка KT3 — конденсатор фирмы Kemet, ёмкость 5.2 PF) конденсатор от фирмы Kemet.
Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.
В общем случае керамические конденсаторы на
основе диэлектрика с высокой проницаемостью обозначаются
согласно EIA тремя символами, первые два из которых указывают
на нижнюю и верхнюю границы рабочего диапазона температур, а
третий – допустимое изменение емкости в этом диапазоне.6pF = 4. 7mF
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости:
а) первые две цифры указывают номинал в пФ, третья — количество нулей;
б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.
Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может
указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Маркировка Танталовых SMD конденсаторов.
Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.
Емкость и рабочее напряжение танталовых SMD-конденсаторов
обозначаются их прямой записью, например 47 6V – 47uF 6V.
ЗЫ: Взял где взял, обобщил и добавил немного.
(Простите за плохое поведение.) — водка — зло.
Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.
Виды SMD-конденсаторов
Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.
Электролитические
Такие компоненты для поверхностного монтажа состоят из:
- Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
- Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
- Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
- Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.
Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.
Керамические
Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:
- Керамическое тело – большое количество тонких слоев керамического диэлектрика;
- Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
- Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.
В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.
Танталовые
Основными составными частями танталовых полярных накопительных смд устройств являются:
- Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
- Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
- Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
- Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
- Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.
Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.
Как определить номинал и напряжение
Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).
Определение номинала данных электронных компонентов производится следующими способами:
- С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.
Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.
- С помощью специализированного измерительного прибора RLC.
Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:
- При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
- Полученное значение умножают на 1,5.
Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.
Маркировка конденсаторов: расшифровка цифр и букв
В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.
Маркировка керамических устройств
Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.
Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.
Маркировка электролитических SMD накопителей
Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:
- В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
- В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.
- Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
- Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.
Маркировка танталовых накопительных смд устройств
Маркировка танталовых смд накопителей состоит из следующих частей:
- Большой латинской буквы, указывающей на рабочее напряжение компонента;
- Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.
Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.
Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.
Как маркируются большие конденсаторы
Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.
На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.
На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.
Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.
Видео
«>
Маркировка твердотельных конденсаторов расшифровка — Строительство домов и бань
Что такое твердотельные конденсаторы? Маркировка и классификация
Если говорить о твердотельных конденсаторах, это тот же электролитический конденсатор, однако в нем используется специальный токопроводящий полимер или полимеризованный органический полупроводник. В то время как в других конденсаторах используется обычный жидкий электролит.
Общая характеристика
Как уже говорилось, отличие между твердотельными и обычными конденсаторами состоит во внутренней «начинке» устройства. Так чем же они лучше?
Первое и самое существенное отличие кроется именно в том, что в твердотельных конденсаторах используется твердый полимерный электролит, а не жидкий. Это исключает возможность протекания или испарения электролита. Вторым существенным плюсом у твердотельных устройств стало их последовательное эквивалентное сопротивление, которое называют ESR. Снижение этого показателя привело к тому, что стало возможным использование менее емкостных конденсаторов, а также меньших размеров в тех же условиях. Еще одним существенным плюсом твердотельных конденсаторов стало то, что они менее чувствительны к перепадам температуры. Это преимущество также говорит о том, что продолжительность срока службы такого объекта будет больше примерно в шесть раз, а значит и объект, в котором он установлен, прослужит намного дольше.
Электролитические
В твердотельном электролитическом конденсаторе в качестве диэлектрика используется тонкий слой оксида металла. Образование данного слоя осуществляется посредством электрохимического способа. Протекание данного процесса осуществляется на обложке из этого же металла.
Вторая обложка у данного конденсатора может быть представлена в виде жидкого или сухого электролита. В обычных электролитических используется жидкий, а в твердотельных — сухой. Для создания металлического электрода в этом типе твердотельных конденсаторов используется такой материал, как тантал или алюминий.
Стоит отметить, что к группе электролитических принадлежат также и танталовые конденсаторы.
Асимметричные
Асимметричный конденсатор с твердотельным электролитом — это относительно недавнее изобретение, так как ранее использовались другие устройства. Первым и простейшим конденсатором из этой группы стал Т-образный. В этом объекте пластины располагались в одной плоскости. Последующее развитие асимметричных конденсаторов привело к появлению дискового типа. Состоял он из плоского кольца, а также расположенного внутри него диска. Последующее совершенствование асимметричных конденсаторов привело к еще большему упрощению конструкции, и были получены устройства с двумя электродами. Один из них был представлен в виде тонкого провода, а второй — тонкой пластиной или же тонкой полоской металла. Но стоит заметить, что использование именно этого типа конденсаторов затруднено в связи с применением высоковольтного оборудования.
Маркировка
Существует маркировка твердотельных конденсаторов, которая описывает их характеристики. Наличие данной маркировки поможет понять определенные свойства конденсатора:
- Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
- 1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.
Вздутие конденсатора
Несмотря на то что конденсаторы этого типа довольно устойчивы к поломкам, они все же не вечные, и их также приходится менять. Замена твердотельного конденсатора может понадобиться в нескольких случаях:
- Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
- К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.
Важно отметить, что перегрев этого устройства может произойти как из-за воздействия внешней среды, так и из-за внутренней. К внутреннему воздействию можно отнести неверную установку. Другими словами, если перепутать полярность при монтаже этой детали, то при ее запуске она практически моментально нагревается и, скорее всего, взорвется. Кроме этих причин, возможен также сильный перегрев из-за несоблюдения правил эксплуатации. Это может быть неверный вольтаж, емкость или работа в слишком высокой температурной среде.
Как избежать вздутия и частой замены
Начать стоит с того, как же избежать вздутия твердотельного конденсатора.
- Первое, что советуют — это использовать только качественные детали.
- Второй совет, который может помочь избежать таких проблем — это не давать конденсатору перегреваться. Если температура достигает 45 градусов или больше, то необходимо срочное охлаждение, а еще лучше размещать эти устройства как можно дальше от источников тепла.
- Так как чаще всего конденсаторы вздуваются в блоках питания компьютера, рекомендуют использовать стабилизаторы напряжения, защищающие сеть от резких скачков напряжения.
Если вздутие все же произошло, то требуется замена устройства. Главное правило ремонта — это подобрать конденсатор с такой же емкостью. Допускается отклонение данного параметра в большую сторону, но лишь немного. Отклонения в меньшую сторону недопустимы. Те же правила касаются и напряжения объекта. Также стоит добавить, что при замене электролитических конденсаторов на твердотельные можно использовать устройства и с меньшей емкостью. Это возможно из-за меньшего ESR, о котором говорилось ранее. Но перед этим все же стоит посоветоваться со специалистом. Сам же процесс замены заключается в удалении сгоревшей детали посредством пайки и припаивании нового.
Ремонт
Довольно часто приходится проводить профилактический ремонт конденсаторов. Допустим, при разборке компьютера был найден подозрительный конденсатор. Его необходимо проверить и при необходимости заменить. Для замены потребуется паяльник мощностью от 25 до 40 ВТ. Это приборы средней мощности. Их использование обосновано тем, что менее мощные паяльники не смогут отпаять конденсатор, а более мощные слишком большие, и ими неудобно проводить работы.
Лучше всего иметь под рукой паяльник с конической формой жала. Для осуществления ремонта старый конденсатор выпаивают, но делать это необходимо очень осторожно, так как платы, в которых они установлены, чаще всего многослойные — до 5 слоев. Повреждение хотя бы одного из них выведет из строя всю плату, и ремонту она уже не подлежит. После выпаивания старого устройства отверстия для установки пробиваются иглой, лучше всего медицинской, она более тонкая. Припаивание нового объекта лучше всего проводить, используя канифоль.
Полимерные твердотельные конденсаторы
Можно сказать, что все устройства этого типа являются полимерными, так как внутри этого устройства используется твердый полимер вместо жидкого электролита. Применение твердого материала в стандартных твердотельных конденсаторах дало такие преимущества:
- при высоких частотах — низкое эквивалентное сопротивление;
- высокое значение тока пульсации;
- срок эксплуатации конденсатора значительно выше;
- более стабильная работа при высоких температурных режимах.
Если говорить подробнее, то, к примеру, пониженное ESR — это меньшие затраты энергии, а значит, и меньший нагрев конденсатора при тех же нагрузках. Более высокая степень пульсации тока обеспечивает стабильную работу всей платы в целом. Естественно, что именно замена жидкого электролита на твердый и привела к тому, что срок службы значительно вырос.
Маркировка конденсаторов
Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.
Как маркируются большие конденсаторы
Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.
При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.
Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.
Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.
В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).
При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.
При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.
При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.
Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.
Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.
Расшифровка маркировки конденсаторов
Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.
Обозначение цифр
Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.
Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.
Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.
После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.
Обозначение букв
После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.
При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.
Маркировка керамических конденсаторов
Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.
Смешанная буквенно-цифровая маркировка
Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.
Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.
Прочие маркировки
Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.
В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.
Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.
Как расшифровать маркировку конденсатора и узнать его ёмкость?
Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.
С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Маркировка отечественных конденсаторов
Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.
Ёмкость
Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».
Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.
- 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
- 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
- 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
- 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.
Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.
В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.
Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.
Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.
Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.
Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.
Номинальное напряжение
Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.
Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.
Дата выпуска
Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.
“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).
4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”
Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.
Год | Код |
---|---|
1990 | A |
1991 | B |
1992 | C |
1993 | D |
1994 | E |
1995 | F |
1996 | H |
1997 | I |
1998 | K |
1999 | L |
2000 | M |
2001 | N |
2002 | P |
2003 | R |
2004 | S |
2005 | T |
2006 | U |
2007 | V |
2008 | W |
2009 | X |
2010 | A |
2011 | B |
2012 | C |
2013 | D |
2014 | E |
2015 | F |
2016 | H |
2017 | I |
2018 | K |
2019 | L |
Расположение маркировки на корпусе
Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.
По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.
Цветовая маркировка отечественных радиоэлементов
При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.
На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.
Приводим для вас пример как обозначается тот или иной элемент — емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.
Маркировка конденсаторов импортного производства
На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.
Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.
Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.
Цветовая маркировка импортных конденсаторов
Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.
Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.
Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра.2 PF) конденсатор от фирмы Kemet.
Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.
В общем случае керамические конденсаторы на
основе диэлектрика с высокой проницаемостью обозначаются
согласно EIA тремя символами, первые два из которых указывают
на нижнюю и верхнюю границы рабочего диапазона температур, а
третий – допустимое изменение емкости в этом диапазоне.6pF = 4. 7mF
Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.
Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости:
а) первые две цифры указывают номинал в пФ, третья — количество нулей;
б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.
Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может
указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей. Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.
Маркировка Танталовых SMD конденсаторов.
Маркировка танталовых конденсаторов состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
За ним следует трехзначный код номинала емкости в pF, в которомпоследняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.
Емкость и рабочее напряжение танталовых SMD-конденсаторов
обозначаются их прямой записью, например 47 6V – 47uF 6V.
ЗЫ: Взял где взял, обобщил и добавил немного.
(Простите за плохое поведение.) — водка — зло.
Маркировка конденсаторов
Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение. Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.
Таблица маркировки конденсаторов
Код | Пикофарады, (пф, pf) | Нанофарады, (нф, nf) | Микрофарады, (мкф, µf) |
109 | 1.0 | 0.001 | 0.000001 |
159 | 1.5 | 0.0015 | 0.000001 |
229 | 2.2 | 0.0022 | 0.000001 |
339 | 3.3 | 0.0033 | 0.000001 |
479 | 4.7 | 0.0047 | 0.000001 |
689 | 6.8 | 0.0068 | 0.000001 |
100* | 10 | 0.01 | 0.00001 |
150 | 15 | 0.015 | 0.000015 |
220 | 22 | 0.022 | 0.000022 |
330 | 33 | 0.033 | 0.000033 |
470 | 47 | 0.047 | 0.000047 |
680 | 68 | 0.068 | 0.000068 |
101 | 100 | 0.1 | 0.0001 |
151 | 150 | 0.15 | 0.00015 |
221 | 220 | 0.22 | 0.00022 |
331 | 330 | 0.33 | 0.00033 |
471 | 470 | 0.47 | 0.00047 |
681 | 680 | 0.68 | 0.00068 |
102 | 1000 | 1.0 | 0.001 |
152 | 1500 | 1.5 | 0.0015 |
222 | 2200 | 2.2 | 0.0022 |
332 | 3300 | 3.3 | 0.0033 |
472 | 4700 | 4.7 | 0.0047 |
682 | 6800 | 6.8 | 0.0068 |
103 | 10000 | 10 | 0.01 |
153 | 15000 | 15 | 0.015 |
223 | 22000 | 22 | 0.022 |
333 | 33000 | 33 | 0.033 |
473 | 47000 | 47 | 0.047 |
683 | 68000 | 68 | 0.008 |
104 | 100000 | 100 | 0.1 |
154 | 150000 | 150 | 0.15 |
224 | 220000 | 220 | 0.22 |
334 | 330000 | 330 | 0.33 |
474 | 470000 | 470 | 0.47 |
684 | 680000 | 680 | 0.68 |
105 | 1000000 | 1000 | 1.0 |
Маркировка твердотельных конденсаторов
По международному стандарту — начинают читать с единиц измерения. Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.
Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).
Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.
Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.
Далее, определием полярность устройства: положительную и же отрицательную. Этот шаг очень важен. Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.
Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот — полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.
Маркировка конденсаторов: расшифровка
Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера — маркировка осуществляется согласно стандарту EIA.
Цифры: обозначение
Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля — это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.
Буквы: их обозначение
Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами. Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p — то оно тоже выполняют роль запятой в той же самой дроби.
Керамические конденсаторы: маркировка
Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.
Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С — то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы — это процент допустимых отклонений.
Смешанная маркировка из цифр и букв
Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ — это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру. Третий символ — это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.
Остальные маркировки
Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт — единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.
Как обозначаются конденсаторы на схеме?
Конденсаторы необходимы для накопления в себе энергии, с целью дальнейшей ее передачи далее по схеме в определенное время. Самый элементарный конденсатор состоит из пластин, сделанных из металла. Они называются обкладки. Также обязательно должен присутствовать диэлектрик, расположенный между ними. Каждый конденсатор имеет свою маркировку, которая наносится на него во время производства.
Любой человек, который занимается составлением схем и увлекается пайкой, должен понимать ее и уметь читать. В маркировке содержится вся информация о технических характеристиках данного конденсатора. Если к нему подключить питание, на обкладках конденсатора возникнет разнополярное напряжение и тем самым возникнет поле, которое будет притягивать их друг другу. Этот заряд накапливается между этими пластинами.
Основная единица измерения – фарады. Она зависит от размера пластин и расстояния между ними и величины проницаемости. В данной статье подробно рассмотрены все тонкости маркировки конденсаторов. Также статья содержит видеоролик и подробный файл с материалом по данной тематике.
Единицы измерения
e – это величина электрической проницаемости диэлектрика, расположенного между обкладками.
- S – площадь одной из обкладок(в метрах).
- d – расстояние между обкладками(в метрах).
- C – величина емкости вфарадах.
Что такое фарада? У конденсатора емкостью в одну фараду, напряжение между обкладками поднимается на один вольт, при получении электрической энергии количеством в один кулон. Такое количество энергии протекает через проводник в течении одной секунды, при токе в 1 ампер. Свое название фарада получила в честь знаменитого английского физика – М. Фарадея.
1 Фарада – это очень большая емкость. В обыденной практике используют конденсаторы гораздо меньшей емкости и для обозначения применяются производные от фарады:
- 1 Микрофарада – одна миллионная часть фарады.10 -6
- 1 нанофарада – одна миллиардная часть фарады. 10 -9
- 1 пикофарада -10 -12 фарады.
код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
109 | 1.0 пФ | ||
159 | 1.5 пФ | ||
229 | 2.2 пФ | ||
339 | 3.3 пФ | ||
479 | 4.7 пФ | ||
689 | 6.8 пФ | ||
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0.068 нФ | |
101 | 100 пФ | 0.1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | 0.22 нФ | |
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0.68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1.5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0.01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0.022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0.1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0.33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Маркировка четырьмя цифрами
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например, 1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.
Буквенно-цифровая маркировка
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n». Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например: 0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ.
Планарные керамические конденсаторы
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой.
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Планарные электролитические конденсаторы
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах.
Полоска на таких конденсаторах указывает положительный вывод. Пример: по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
Маркировка конденсаторов, перевод величин и обозначения (пФ, нФ, мкФ)
Полезная информация начинающим радиолюбителям по маркировке конденсаторов, обозначениям и переводу величин – пикофарад, нанофарад, микрофарад и других. Пожалуй, трудно найти электронное устройство, в котором бы вообще не былоконденсаторов. Поэтому важно уметь по маркировке конденсатора определять его основные параметры, хотя бы основные -номинальную емкость и максимальное рабочее напряжение.
Несмотря на присутствие определенной стандартизации, существует несколько способов маркировки конденсаторов. Однако, существуют конденсаторы и без маркировки, – в этом случае емкость можно определить только измерив её измерителем емкости, что же касается максимального напряжения., здесь, как говорится, медицина бессильна.
Цифро-буквенное обозначение
Если вы разбираете старую советскую аппаратуру, то там все будет довольно просто, – на корпусах так и написано «22пФ», что значит 22 пикофарад, или «1000 мкФ», что значит 1000 микрофарад. Старые советские конденсаторы обычно были достаточного размера чтобы на них можно было писать такие «длинные тексты».
Общемировая, если можно так сказать, цифро-буквенная маркировка предполагает использование букв латинского алфавита:
- p – пикофарады,
- n – нанофарады
- m – микрофарады.
При этом полезно помнить, что если за единицу емкости условно принять пикофарад (хотя, это и не совсем правильно), то буквой «p» будут обозначаться единицы, буквой «n» – тысячи, буквой «m» – миллионы. При этом, букву будут использовать как децимальную точку. Вот наглядный пример, конденсатор емкостью 2200 пФ, по такой системе будет обозначен 2n2, что буквально значит «2,2 нанофарад». Или конденсатор емкостью 0,47 мкФ будет обозначен m47, то есть «0,47 микрофарад».
Причем у конденсаторов отечественного производства встречается аналогичная маркировка в кириллице, то есть, пикофарады обозначают буквой «П», нанофарады – буквой «Н», микрофарады -буквой «М». А принцип тот же: 2Н2 – это 2,2 нанофарад, М47 – это 0,47 микрофарад. У некоторых типов миниатюрных конденсаторов «мкФ» обозначается буквой R, которая тоже используется как децимальная точка, например:
Небольшие замечания и советы по работе с конденсаторами
Необходимо помнить, что следует выбирать конденсаторы с повышенным номинальным напряжением при возрастании температуры окружающей среды,создавая больший запас по напряжению, для обеспечения высокой надежности. Если задано максимальное постоянное рабочее напряжение конденсатора, то это относится к максимальной температуре (при отсутствии дополнительных оговорок). Поэтому, конденсаторы всегда работают с определенным запасом надежности. И все-же, желательно обеспечивать их реальное рабочее напряжение на уровне 0,5—0,6 номинального.
Если для конденсатора оговорено предельное значение переменного напряжения, то это относится к частоте (50-60) Гц. Для более высоких частот или в случае импульсных сигналов следует дополнительно снижать рабочие напряжения во избежание перегрева приборов из-за потерь в диэлектрике. Конденсаторы большой емкости с малыми токами утечки способны долго сохранять накопленный заряд после выключения аппаратуры. Что бы обеспечить более быстрый их разряд, для большей безопасности, следует подключить параллельно конденсатору резистор сопротивлением 1 МОм (0,5 Вт).
Заключение
В высоковольтных цепях нередко применяют последовательное включение конденсаторов. Для выравнивания напряжений на них, необходимо параллельно каждому конденсатору дополнительно подключить резистор сопротивлением от 220 к0м до 1 МОм. Для защиты от помех, в цифровых устройствах применяется шунтирование по питанию с помощью пары – электролитический конденсатор большей емкости + слюдяной, либо керамический – меньшей. Электролитический конденсатор шунтирует низкочастотные помехи, а слюдяной( или керамический) – высокочастотные.
Более подробно о маркировке конденсаторов можно узнать здесь. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.
Конденсаторы. Классификация и система условных обозначений – РТС-тендер
ГОСТ Р 57440-2017
ОКС 31.060.01
Дата введения 2017-08-01
Предисловие
1 РАЗРАБОТАН Акционерным обществом «Российский научно-исследовательский институт «Электронстандарт» (АО «РНИИ «Электронстандарт») совместно с акционерным обществом «Научно-исследовательский институт «Гириконд» (АО «НИИ «Гириконд)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 303 «Изделия электронной техники, материалы и оборудование»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2017 г. N 256-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользователя — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на конденсаторы, применяемые в радиоэлектронной аппаратуре, и устанавливает их классификацию и систему условных обозначений. Настоящий стандарт не распространяется на конденсаторы, разработанные до срока введения его в действие, условные обозначения которых отличаются от установленных настоящим стандартом.
Настоящий стандарт предназначен для применения предприятиями, организациями и другими субъектами научной и хозяйственной деятельности независимо от форм собственности и подчинения, а также федеральными органами исполнительной власти Российской Федерации, участвующими в разработке, производстве, эксплуатации конденсаторов в соответствии с действующим законодательством.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 28884 Ряды предпочтительных значений для резисторов и конденсаторов
ГОСТ Р 57437-2017 Конденсаторы. Термины и определения
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Общие положения
3.1 В настоящем стандарте применены термины по ГОСТ Р 57437-2017.
3.2 Обозначения групп перспективных конденсаторов серийного производства и вновь разрабатываемых конденсаторов приведены в таблице 1.
3.3 Обозначения групп неперспективных конденсаторов приведены в приложении А.
4 Классификация
4.1 Класс конденсаторов подразделяют на подклассы в зависимости от характера изменения емкости:
— конденсаторы постоянной емкости;
— конденсаторы подстроечные;
— конденсаторы переменной емкости;
— конденсаторы нелинейные.
4.2 Подклассы конденсаторов подразделяют на группы в соответствии с таблицей 1.
Таблица 1
Подкласс конденсаторов | Группа конденсаторов | Обозначение группы |
Конденсаторы постоянной емкости | Керамические на номинальное напряжение ниже 1600 В | 10 |
Керамические на номинальное напряжение 1600 В и выше | 15 | |
Тонкопленочные | 26 | |
Оксидно-электролитические алюминиевые | 50 | |
Оксидно-электролитические танталовые: | ||
— фольговые | 51 | |
— объемно-пористые | 52 | |
Оксидно-полупроводниковые | 53 | |
С двойным электрическим слоем (ионисторы) | 58 | |
Вакуумные | 61 | |
Полиэтиленнафталатные | 70 | |
Полиэтилентерефталатные | 73 | |
Комбинированные | 75 | |
Полифениленсульфидные | 76 | |
Полипропиленовые | 78 | |
Подстроечные конденсаторы | Вакуумные | 1 |
Воздушные | 2 | |
С газообразным диэлектриком | 3 | |
С твердым диэлектриком | 4 | |
Конденсаторы переменной емкости | Вакуумные | 1 |
Нелинейные конденсаторы | Вариконды | 1 |
5 Система условных обозначений
5.1 Полное условное обозначение должно содержать данные, необходимые для заказа конкретного конденсатора и записи его в конструкторской документации.
5.2 Полное условное обозначение должно состоять из следующих элементов:
5.2.1 Элемент 1 (только для оборонной продукции)
Категорию качества обозначают:
— ОС — категория качества «ОС»;
— ОСД — категория качества «ОСД»;
— ОСМ — категория качества «ОСМ»;
— отсутствие знака — категория качества «ВП».
5.2.2 Элемент 2
Буква или сочетание букв, обозначающие подкласс конденсатора:
К — постоянной емкости;
КТ — подстроечные;
КП — переменной емкости;
КН — нелинейные.
5.2.3 Элемент 3
Обозначение группы конденсаторов указывают в соответствии с таблицей 1.
После обозначения элемента 3 ставится разделительный знак «-«.
5.2.4 Элемент 4
Порядковый номер разработки конкретного типа конденсатора.
В состав элемента 4 в технически обоснованных случаях может входить также буквенное обозначение.
5.2.5 Элемент 5
Обозначение конструктивного исполнения и (или) значения основных параметров и характеристик, необходимых для заказа и записи в конструкторской документации.
В состав пятого элемента полного условного обозначения конкретного типа конденсатора включают минимальное количество данных, т.е. только те параметры и характеристики, которые достаточны для заказа и записи в конструкторской документации, и приводят в следующей последовательности:
— обозначение конструктивного исполнения;
— номинальное напряжение;
— номинальная емкость;
— допускаемое отклонение емкости;
— группа и класс по температурной стабильности емкости;
— другие необходимые дополнительные характеристики.
Обозначения номинального напряжения, номинальной емкости и допускаемого отклонения емкости должны соответствовать полным обозначениям по ГОСТ 28884.
5.2.6 Элемент 6 (только для народно-хозяйственной продукции)
Обозначение всеклиматического исполнения по ГОСТ 15150:
— буква «В» — для конденсаторов всеклиматического исполнения;
— отсутствие знака — для конденсаторов климатического исполнения УХЛ.
5.2.7 Элемент 7
Обозначение документа на поставку.
5.3 Сокращенное условное обозначение конденсаторов состоит из элементов 2, 3, 4.
5.4 Полное условное обозначение устанавливают в документе на поставку конкретного типа конденсатора.
5.5 В полном условном обозначении между сокращенным обозначением и следующими входящими в него элементами следует ставить разделительный знак «-«.
Разделительный знак «-» не ставят, если за последним цифровым элементом сокращенного обозначения следует буквенное обозначение очередного элемента полного условного обозначения, а также между обозначениями номинальной емкости и допустимого отклонения и перед обозначением документа на поставку.
5.6 Примеры условных обозначений конденсаторов
5.6.1 Полное условное обозначение оксидно-электролитического танталового объемно-пористого конденсатора постоянной емкости категории качества «ОС» с порядковым номером разработки 18 на номинальное напряжение 6,3 В, номинальной емкостью 1000 мкФ и допустимым отклонением ±20%, поставляемого по АЖЯР.673543.007 ТУ*:
________________
* ТУ, упомянутые здесь и далее по тексту, не приводятся. За дополнительной информацией обратитесь по ссылке. — Примечание изготовителя базы данных.
Конденсатор ОС К52-18-6,3 В-1000 мкФ ±20% АЖЯР.673543.007ТУ
Сокращенное условное обозначение оксидно-электролитического танталового объемно-пористого конденсатора постоянной емкости категории качества «ОС» с порядковым номером разработки 18:
ОС К52-18
5.6.2 Полное условное обозначение керамического конденсатора постоянной емкости варианта «в» с порядковым номером разработки 47 на номинальное напряжение 50 В с*, номинальной емкостью 1 мкФ и допускаемым отклонением ±20%, группы по температурной стабильности Н30, поставляемого по ОЖО.460.174 ТУ:
________________
* Текст документа соответствует оригиналу. — Примечание изготовителя базы данных.
Конденсатор К10-47в-50 В-1 мкФ ±20%-Н30 ОЖ0.460.174ТУ
Сокращенное условное обозначение керамического конденсатора постоянной емкости с порядковым номером разработки 47:
К10-47
5.6.3 Полное условное обозначение конденсатора постоянной емкости с двойным электрическим слоем (ионистора) с порядковым номером разработки 24 на номинальное напряжение 1,3 В, номинальной емкостью 22 Ф, поставляемого по АЖЯР.673623.003ТУ:
Конденсатор К58-24-1,3 В-22 Ф АЖЯР.673623.003ТУ
Сокращенное условное обозначение конденсатора постоянной емкости с двойным электрическим слоем (ионистора) с порядковым номером разработки 24:
К58-24
5.6.4 Полное условное обозначение полиэтилентерефталатного конденсатора постоянной емкости с порядковым номером разработки 64 на номинальное напряжение 1600 В, номинальной емкостью 0,22 мкФ и допускаемым отклонением ±10%, поставляемого по АЖЯР.673633.003ТУ:
Конденсатор К73-64-1600 В-0,22 мкФ ±10% АЖЯР.673633.003ТУ
Сокращенное условное обозначение полиэтилентерефталатного конденсатора постоянной емкости с порядковым номером разработки 64:
К73-64
5.6.5 Полное условное обозначение подстроечного керамического конденсатора с порядковым номером разработки 25 варианта «б» на номинальное напряжение 100 В номинальной минимальной емкостью 2 пФ и номинальной максимальной емкостью 10 пФ группы по температурной стабильности М750, поставляемого по ОЖ0.460.135ТУ:
Конденсатор КТ4-25б-100 В-2/10 пФ-М750 ОЖ0.460.135ТУ
Сокращенное условное обозначение подстроечного керамического конденсатора с порядковым номером разработки 25:
КТ4-25
5.6.6 Полное условное обозначение вариконда с порядковым номером разработки 8, номинальной емкостью 2,2 пФ, поставляемого по АЖЯР.673553.002ТУ:
Вариконд КН1-8-2,2 пФ АЖЯР.673553.002ТУ
Сокращенное условное обозначение вариконда с порядковым номером разработки 8:
КН1-8
Приложение А (обязательное). Обозначения групп неперспективных (устаревших) конденсаторов
Приложение А
(обязательное)
Таблица А.1
Подкласс конденсаторов | Группа конденсаторов | Обозначение группы |
Конденсаторы постоянной емкости | Стеклянные | 21 |
Стеклокерамические | 22 | |
Слюдяные малой мощности | 31 | |
Слюдяные большой мощности | 32 | |
Бумажные на номинальное напряжение ниже 2 кВ фольговые | 40 | |
Бумажные на номинальное напряжение 2 кВ и выше фольговые | 41 | |
Бумажные металлизированные | 42 | |
Воздушные | 60 | |
Полистирольные | 71 | |
Фторопластовые | 72 | |
Поликарбонатные | 77 | |
Полиимидные | 79 | |
Конденсаторы переменной емкости | Воздушные | 2 |
С газообразным диэлектриком | 3 | |
С твердым диэлектриком | 4 | |
Нелинейные конденсаторы | Термоконденсаторы | 2 |
УДК 621.319.4 | ОКС 31.060.01 | ||
Ключевые слова: конденсаторы, классификация, система условных обозначений, радиоэлектронная аппаратура |
Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2017
— Vintage Radio and Electronics Magazine
Сегодняшние конденсаторы имеют значения, указанные в нано-фарадах.
(NF) в то время как многие схемы, которые вы увидите на этом
на сайте используйте Пико-Фарад (pf) или Микрофарад (mfd), чтобы указать
Значение.
Преобразование простое, и в качестве помощи
в следующей таблице приведены значения для любого заданного
конденсатор независимо от возраста, включая только идентифицированные
по кодовому номеру.
Последний столбец для кодовых номеров также будет иметь
буква после кода, обозначающая допуск:
Маркировка EIA | Допуск |
А | ± 0,05 пф |
Б | ± 0,1 пФ |
К | ± 0,25 пф |
D | ± 0,5 пФ |
E | ± 0.5% |
Ф | ± 1% |
г | ± 2% |
H | ± 3% |
Дж | ± 5% |
К | ± 10% |
л * | ± 15% |
м | ± 20% |
N * | ± 30% |
п * | -0, + 100% |
S * | -20, + 50% |
Вт * | -0, + 200% |
х * | -20, + 40% |
Z | -20, + 80% |
1F = 1,000 мФ или 10 3 мФ
1F = 1,000,000 мкФ или 10 6 мкФ
1F = 1,000,000,000 нФ или 10 9 нФ
1F = 1,000,000,000,000 пФ или 10 12 pF
005
Символ | Величина | |
exa | E | 10 18 |
пета | П | 10 15 |
тера | т | 10 12 |
гиг | г | 10 9 |
мега | кв.м | 10 6 |
килограмм | к | 10 3 |
милли | кв.м | 10 -3 |
микро | u | 10 -6 |
нано | п. | 10 -9 |
пик | п. | 10 -12 |
фемто | f | 10 -15 |
атто | с | 10 -18 |
пикофарад (пФ) | нанофарад (нФ) | мкФ (мФ, мкФ или мфд) | емкость код |
1 | 0.001 | 0,000001 | 1 |
10 | 0,01 | 0,00001 | 100 |
15 | 0,015 | 0,000015 | 150 |
22 | 0,022 | 0,000022 | 220 |
33 | 0,033 | 0,000033 | 330 |
47 | 0,047 | 0,000047 | 470 |
100 | 0.1 | 0,0001 | 101 |
120 | 0,12 | 0,00012 | 121 |
130 | 0,13 | 0,00013 | 131 |
150 | 0,15 | 0,00015 | 151 |
180 | 0,18 | 0,00018 | 181 |
220 | 0,22 | 0,00022 | 221 |
330 | 0.33 | 0,00033 | 331 |
470 | 0,47 | 0,00047 | 471 |
560 | 0,56 | 0,00056 | 561 |
680 | 0,68 | 0,00068 | 681 |
750 | 0,75 | 0,00075 | 751 |
820 | 0,82 | 0,00082 | 821 |
1000 | 1 или 1н | 0.001 | 102 |
1500 | 1,5 или 1n5 | 0,0015 | 152 |
2000 | 2 | 0,002 | 202 |
2200 | 2.2 или 2н2 | 0,0022 | 222 |
3300 | 3.3 или 3n3 | 0,0033 | 332 |
4700 | 4.7 или 4n4 | 0,0047 | 472 |
5000 | 5 | 0.005 | 502 |
5600 | 5.6 или 5n6 | 0,0056 | 562 |
6800 | 6,8 или 6н8 | 0,0068 | 682 |
10000 | 10 или 10н | 0,01 | 103 |
15000 | 15 или 15н | 0,015 | 153 |
22000 | 22 или 22н | 0,022 | 223 |
33000 | 33 или 33н | 0.033 | 333 |
47000 | 47 или 47n | 0,047 | 473 |
50000 | 50 или 50н | 0,05 | 503 |
68000 | 68 или 68n | 0,068 | 683 |
100000 | 100 или 100n | 0,1 | 104 |
150000 | 150 или 150н | 0,15 | 154 |
200000 | 200 или 200n | 0.20 | 204 |
220000 | 220 или 220n | 0,22 | 224 |
330000 | 330 или 330n | 0,33 | 334 |
470000 | 470 или 470n | 0,47 | 474 |
680000 | 680 | 0,68 | 684 |
1000000 | 1000 | 1,0 | 105 |
1500000 | 1500 | 1.5 | 155 |
2000000 | 2000 | 2,0 | 205 |
2200000 | 2200 | 2,2 | 225 |
3300000 | 3300 | 3,3 | 335 |
Значения слюдяного конденсатора | ||||
---|---|---|---|---|
Графики | Значение | Множитель | Письмо | Допуск |
0 | 1 | Б | ± 0.1 пФ | |
1 | 10 | К | ± 0,25 пФ | |
2 | 100 | D | ± 0,5 пФ | |
3 | 1000 | ф. | ± 1% | |
4 | 10 000 | г | ± 2% | |
5 | 100 000 | H | ± 3% | |
Параллельная емкость
Математика: C T = C 1 + C 2 + C 3 серии Расчет емкости: 1 / C T = 1 / C 1 + 1 / C 2 + 1 / К 3 | | | Дж | ± 5% |
8 | 0.01 | К | ± 10% | |
9 | 0,1 | м | ± 20% |
Связанные темы:
Цветовые коды танталовых конденсаторов
Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц
Конвертер длины и расстояния Конвертер массы Конвертер сухого объема и общих измерений при варке Конвертер КПД, расхода топлива и экономичности (на массу) Конвертер Удельная энергия, теплота сгорания (на единицу объема) Конвертер Температура In Конвертер термического расширенияКонвертер теплового расширенияКонвертер термического сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиКонвертер плотности тепла, плотности пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициентов теплопередачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаПреобразователь массового потока Конвертер плотности молярной концентрацииПреобразователь плотности и вязкости КонвертерПреобразователь проницаемости, проницаемости, паропроницаемости Конвертер влажности и скорости передачи паровКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиПреобразователь световой интенсивностиПреобразователь яркостиКонвертер разрешения цифрового изображенияПреобразователь частоты и длины волныОптическая мощность (диоптрийная мощность) ) в увеличение (X) Конвертер ic Charge ConverterЛинейный преобразователь плотности зарядаПреобразователь поверхностной плотности зарядаПреобразователь объёмной плотности зарядаПреобразователь электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь электрического сопротивления GПреобразователь электрической проводимости, преобразователь электрической проводимости, дБ Ватты и другие единицы измеренияПреобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляКонвертер магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности суммарной дозы ионизирующего излученияРадиоактивность.Конвертер радиоактивного распада Конвертер радиоактивного облученияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровой визуализации Конвертер единиц измерения объема древесины Конвертер молярной массы Периодическая таблица
Экран сенсора этого планшета изготовлен с использованием технологии проекции емкости
Обзор
Измерение емкости конденсатора с номинальной емкостью 10 мкФ , используя осциллограф мультиметра.
Емкость — это физическая величина, которая представляет способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:
C = Q / ∆φ
Здесь Q — электрический заряд, который измеряется в кулонах (Кл), а ∆φ — разность потенциалов, измеряемая в вольтах (В).
Емкость измеряется в фарадах (Ф) в СИ. Этот блок назван в честь британского физика Майкла Фарадея.
Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз больше, чем у Солнца, будет иметь емкость в одну фарад, а емкость металлического шара с радиусом Земли будет около 710 микрофарад (мкФ).
Поскольку один фарад является такой большой величиной, используются меньшие единицы, такие как микрофарад (мкФ), что соответствует одной миллионной фарада, нанофарад (нФ), равный одной миллиардной фарада, и пикофарад (пФ). , что составляет одну триллионную фарада.
В расширенной CGS для электромагнитных устройств основная единица измерения емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шара в вакууме с радиусом 1 см. Система CGS расшифровывается как система сантиметр-грамм-секунда — она использует сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант на 1, что позволяет упростить определенные формулы и вычисления.
Использование емкости
Конденсаторы — электронные компоненты для накопления электрических зарядов
Электронные символы
Емкость — это величина, имеющая значение не только для электрических проводников, но и для конденсаторов (первоначально называемых конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Самый простой вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condender — конденсировать) — это двухслойный электронный компонент, используемый для хранения электрического заряда и энергии электромагнитного поля. Самый простой конденсатор состоит из двух электрических проводников, между которыми находится диэлектрик. Энтузиасты радиоэлектроники, как известно, делают подстроечные конденсаторы для своих схем с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Схема RLC настраивается на желаемую частоту путем изменения количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.
Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор
Немного истории
Ученые смогли создать конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук создали первое конденсаторное устройство, получившее название «лейденская банка».Стенки сосуда служили диэлектриком, а вода в кувшине и рука экспериментатора — проводящими пластинами. В такой банке может накапливаться заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими кувшинами. В них банку заряжали статическим электричеством за счет трения. Затем участник эксперимента касался банки и подвергался поражению электрическим током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них прикоснулся к банке.В этот момент все 700 человек воскликнули от ужаса, почувствовав толчок.
«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мушенбруком во время своего путешествия по Европе и познакомился с его творчеством. Когда Петр Великий основал Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.
Со временем конденсаторы были усовершенствованы, и их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.
Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью, а также типом используемого диэлектрического материала.
Примеры конденсаторов
Конденсаторы электролитические в блоке питания.
Сегодня существует множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.
Обычно емкость конденсаторов находится в диапазоне от нескольких пикофарад до нескольких сотен микрофарад. Исключением являются суперконденсаторы, потому что их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип действия электрохимических ячеек.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, и иногда они могут заменить электрохимические ячейки в качестве источника электрического тока.
Вторым по важности свойством конденсатора является его номинальное напряжение . Превышение этого значения может сделать конденсатор непригодным для использования. Вот почему при построении цепей обычно используются конденсаторы со значением номинального напряжения, которое вдвое превышает напряжение, приложенное к ним в цепи.Таким образом, даже если напряжение в цепи немного превышает норму, с конденсатором все будет в порядке, пока увеличение не станет вдвое больше нормы.
Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. При последовательном подключении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. При параллельном подключении конденсаторов общая емкость удваивается, а номинальное напряжение остается прежним.
Третьим по важности свойством конденсаторов является их температурный коэффициент емкости . Он отражает взаимосвязь между емкостью и температурой.
В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, которые не должны соответствовать требованиям высокого уровня, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различным температурным коэффициентом емкости.
Маркировка конденсаторов
Подобно резисторам, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Малогабаритные конденсаторы маркируются трех- или четырехзначным или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.
Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — это удалить конденсатор из цепи. и проводить измерения с помощью мультиметра.
Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и действует как анод. Бумага, пропитанная электролитом, вместе с другой фольгой действует как катод. Алюминиевая фольга протравливается для увеличения площади поверхности.
Предупреждение: конденсаторы могут хранить очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током перед выполнением измерений необходимо принять меры предосторожности.В частности, важно разряжать конденсаторы, закорачивая их выводы с помощью провода, изолированного из высокопрочного материала. В этой ситуации хорошо подойдут обычные провода измерительного прибора.
Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость для данной единицы веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно обеспечить правильное добавление такого конденсатора в схему в соответствии с его полярностью.
Полимерные конденсаторы: в конденсаторах этих типов в качестве второй пластины используется полупроводник или органический полимер, проводящий электричество, а не электролитическая жидкость. Их анод обычно изготавливается из металла, такого как алюминий или тантал.
3-секционный воздушный конденсатор переменной емкости
Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.
Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.
Есть и другие типы конденсаторов.
Суперконденсаторы
Суперконденсаторы в наши дни становятся популярными. Суперконденсатор — это гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, который помог увеличить емкость из-за увеличенной площади поверхности. Этот подход известен теперь как двухслойная емкость. Электроды пористые, угольные. С тех пор конструкция постоянно улучшалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.
Суперконденсаторы используются в электрических цепях как источник электроэнергии. У них много преимуществ перед традиционными батареями, включая их долговечность, небольшой вес и быструю зарядку.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Главный недостаток использования суперконденсаторов заключается в том, что они вырабатывают меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.
В гонках Формулы 1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, батарее или суперконденсаторах для дальнейшего использования.
Электромобиль A2B производства Университета Торонто. Общий вид
В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменную потребность в электроэнергии, например MP3-плееры, фонарики, автоматические счетчики электроэнергии и другие устройства.
Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономность движения при проблемах с внешним источником питания.Суперконденсаторы также используются в некоторых автобусах и электромобилях.
Электромобиль A2B производства Университета Торонто. Под капотом
В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто вместе с компанией Toronto Electric, занимающейся дистрибьюцией электродвигателей, разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным накопителем электроэнергии.Двигатели этого электромобиля питаются от аккумуляторов массой 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крыше автомобиля.
Емкостные сенсорные экраны
В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами с помощью сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принцип работы емкостных экранов основан на том, что большое тело проводит электричество. Это большое тело в нашем случае и есть человеческое тело.
Поверхностные емкостные сенсорные экраны
Сенсорный экран для iPhone выполнен по технологии проецируемой емкости.
Поверхностный емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. Как правило, этот материал отличается высокой прозрачностью и низким поверхностным сопротивлением. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают на резистивный материал низкое колеблющееся напряжение. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта утечка обнаруживается датчиками в четырех углах, и информация отправляется контроллеру, который определяет координаты касания.
Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения с частотой до одного раза в секунду в течение 6,5 лет. Это составляет около 200 миллионов касаний.Эти экраны имеют высокий уровень прозрачности — до 90%. Благодаря своим преимуществам, емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года.
Недостатки емкостных экранов заключаются в том, что они плохо работают при минусовых температурах и их трудно использовать в перчатках, потому что перчатки действовать как изолятор. Сенсорный экран чувствителен к воздействию элементов, поэтому, если он расположен на внешней панели устройства, он используется только в устройствах, защищающих экран от воздействия.
Проекционные емкостные сенсорные экраны
Помимо поверхностных емкостных экранов, существуют также проекционные емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты той области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновения даже в тонких перчатках.
Проекционные емкостные сенсорные экраны также обладают высокой прозрачностью до 90%. Они прочные и долговечные, что делает их популярными не только в личных электронных устройствах, но и в устройствах, предназначенных для общественного использования, таких как торговые автоматы, электронные платежные системы и другие.
Эту статью написали Сергей Акишкин, Татьяна Кондратьева
У вас есть трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.
Таблица преобразования конденсаторов Таблица преобразования конденсаторовКонденсатор мкФ — нФ — пФ Таблица преобразования
Чтобы использовать эту таблицу, просто прочтите ее. Например, 1 мкФ соответствует 1000 нФ или
1000000 пФ.
мкФ / МФД | нФ | пФ / MMFD | мкФ / МФД | нФ | пФ / MMFD | |
1 мкФ / MFD | 1000 нФ | 1000000пФ (MMFD) | 0.001 мкФ / MFD | 1 нФ | 1000 пФ (MMFD) | |
0,82 мкФ / MFD | 820нФ | 820000пФ (MMFD) | 0,00082 мкФ / MFD | 0,82 нФ | 820пФ (MMFD) | |
0,8 мкФ / MFD | 800 нФ | 800000пФ (MMFD) | 0,0008 мкФ / MFD | 0.8нФ | 800 пФ (MMFD) | |
0,7 мкФ / MFD | 700 нФ | 700000пФ (MMFD) | 0,0007 мкФ / MFD | 0,7 нФ | 700 пФ (MMFD) | |
0,68 мкФ / MFD | 680нФ | 680000pF (MMFD) | 0,00068 мкФ / MFD | 0,68 нФ | 680 пФ (MMFD) | |
0.6 мкФ / МФД | 600 нФ | 600000 пФ (MMFD) | 0,0006 мкФ / MFD | 0,6 нФ | 600 пФ (MMFD) | |
0,56 мкФ / MFD | 560нФ | 560000пФ (MMFD) | 0,00056 мкФ / MFD | 0,56 нФ | 560 пФ (MMFD) | |
0,5 мкФ / MFD | 500 нФ | 500000пФ (MMFD) | 0.0005 мкФ / MFD | 0,5 нФ | 500 пФ (MMFD) | |
0,47 мкФ / MFD | 470нФ | 470000pF (MMFD) | 0,00047 мкФ / MFD | 0,47 нФ | 470пФ (MMFD) | |
0,4 мкФ / MFD | 400 нФ | 400000 пФ (MMFD) | 0,0004 мкФ / MFD | 0.4нФ | 400 пФ (MMFD) | |
0,39 мкФ / MFD | 390нФ | 3pF (MMFD) | 0,00039 мкФ / MFD | 0,39 нФ | 390пФ (MMFD) | |
0,33 мкФ / MFD | 330нФ | 330000pF (MMFD) | 0,00033 мкФ / MFD | 0,33 нФ | 330 пФ (MMFD) | |
0.3 мкФ / МФД | 300 нФ | 300000 пФ (MMFD) | 0,0003 мкФ / MFD | 0,3 нФ | 300 пФ (MMFD) | |
0,27 мкФ / MFD | 270 нФ | 270000пФ (MMFD) | 0,00027 мкФ / MFD | 0,27 нФ | 270 пФ (MMFD) | |
0,25 мкФ / MFD | 250 нФ | 250000 пФ (MMFD) | 0.00025 мкФ / MFD | 0,25 нФ | 250 пФ (MMFD) | |
0,22 мкФ / MFD | 220 нФ | 220000пФ (MMFD) | 0,00022 мкФ / MFD | 0,22 нФ | 220 пФ (MMFD) | |
0,2 мкФ / MFD | 200 нФ | 200000 пФ (MMFD) | 0,0002 мкФ / MFD | 0.2нФ | 200 пФ (MMFD) | |
0,18 мкФ / MFD | 180 нФ | 180000пФ (MMFD) | 0,00018 мкФ / MFD | 0,18 нФ | 180пФ (MMFD) | |
0,15 мкФ / MFD | 150 нФ | 150000 пФ (MMFD) | 0,00015 мкФ / MFD | 0,15 нФ | 150 пФ (MMFD) | |
0.12 мкФ / МФД | 120 нФ | 120000 пФ (MMFD) | 0,00012 мкФ / MFD | 0,12 нФ | 120 пФ (MMFD) | |
0,1 мкФ / MFD | 100 нФ | 100000 пФ (MMFD) | 0,0001 мкФ / MFD | 0,1 нФ | 100 пФ (MMFD) | |
0,082 мкФ / MFD | 82нФ | 82000пФ (MMFD) | 0.000082 мкФ / MFD | 0,082 нФ | 82пФ (MMFD) | |
0,08 мкФ / MFD | 80 нФ | 80000 пФ (MMFD) | 0,00008 мкФ / MFD | 0,08 нФ | 80 пФ (MMFD) | |
0,07 мкФ / MFD | 70 нФ | 70000 пФ (MMFD) | 0,00007 мкФ / MFD | 0.07нФ | 70 пФ (MMFD) | |
0,068 мкФ / MFD | 68нФ | 68000пФ (MMFD) | 0,000068 мкФ / MFD | 0,068 нФ | 68 пФ (MMFD) | |
0,06 мкФ / MFD | 60 нФ | 60000 пФ (MMFD) | 0,00006 мкФ / MFD | 0,06 нФ | 60 пФ (MMFD) | |
0.056 мкФ / MFD | 56нФ | 56000пФ (MMFD) | 0,000056 мкФ / MFD | 0,056 нФ | 56пФ (MMFD) | |
0,05 мкФ / MFD | 50 нФ | 50000 пФ (MMFD) | 0,00005 мкФ / MFD | 0,05 нФ | 50 пФ (MMFD) | |
0,047 мкФ / MFD | 47нФ | 47000 пФ (MMFD) | 0.000047 мкФ / MFD | 0,047 нФ | 47пФ (MMFD) | |
0,04 мкФ / MFD | 40 нФ | 40000 пФ (MMFD) | 0,00004 мкФ / MFD | 0,04 нФ | 40 пФ (MMFD) | |
0,039 мкФ / MFD | 39 нФ | 39000 пФ (MMFD) | 0,000039 мкФ / MFD | 0.039nF | 39пФ (MMFD) | |
0,033 мкФ / MFD | 33нФ | 33000 пФ (MMFD) | 0,000033 мкФ / MFD | 0,033 нФ | 33пФ (MMFD) | |
0,03 мкФ / MFD | 30 нФ | 30000 пФ (MMFD) | 0,00003 мкФ / MFD | 0,03 нФ | 30 пФ (MMFD) | |
0.027 мкФ / MFD | 27нФ | 27000 пФ (MMFD) | 0,000027 мкФ / MFD | 0,027 нФ | 27пФ (MMFD) | |
0,025 мкФ / MFD | 25 нФ | 25000 пФ (MMFD) | 0,000025 мкФ / MFD | 0,025 нФ | 25 пФ (MMFD) | |
0,022 мкФ / MFD | 22нФ | 22000 пФ (MMFD) | 0.000022 мкФ / MFD | 0,022 нФ | 22пФ (MMFD) | |
0,02 мкФ / MFD | 20 нФ | 20000 пФ (MMFD) | 0,00002 мкФ / MFD | 0,02 нФ | 20 пФ (MMFD) | |
0,018 мкФ / MFD | 18 нФ | 18000 пФ (MMFD) | 0,000018 мкФ / MFD | 0.018нФ | 18 пФ (MMFD) | |
0,015 мкФ / MFD | 15 нФ | 15000 пФ (MMFD) | 0,000015 мкФ / MFD | 0,015 нФ | 15 пФ (MMFD) | |
0,012 мкФ / MFD | 12 нФ | 12000 пФ (MMFD) | 0,000012 мкФ / MFD | 0,012 нФ | 12 пФ (MMFD) | |
0.01 мкФ / МФД | 10 нФ | 10000 пФ (MMFD) | 0,00001 мкФ / MFD | 0,01 нФ | 10 пФ (MMFD) | |
0,0082 мкФ / MFD | 8,2 нФ | 8200 пФ (MMFD) | 0,0000082 мкФ / MFD | 0,0082 нФ | 8,2 пФ (MMFD) | |
0,008 мкФ / MFD | 8нФ | 8000пФ (MMFD) | 0.000008 мкФ / MFD | 0,008 нФ | 8 пФ (MMFD) | |
0,007 мкФ / MFD | 7нФ | 7000пФ (MMFD) | 0,000007 мкФ / MFD | 0,007 нФ | 7пФ (MMFD) | |
0,0068 мкФ / MFD | 6,8 нФ | 6800pF (MMFD) | 0,0000068 мкФ / MFD | 0.0068nF | 6,8 пФ (MMFD) | |
0,006 мкФ / MFD | 6нФ | 6000 пФ (MMFD) | 0,000006 мкФ / MFD | 0,006 нФ | 6 пФ (MMFD) | |
0,0056 мкФ / MFD | 5,6 нФ | 5600пФ (MMFD) | 0,0000056 мкФ / MFD | 0,0056 нФ | 5.6пФ (MMFD) | |
0,005 мкФ / MFD | 5нФ | 5000 пФ (MMFD) | 0,000005 мкФ / MFD | 0,005 нФ | 5пФ (MMFD) | |
0,0047 мкФ / MFD | 4,7 нФ | 4700 пФ (MMFD) | 0,0000047 мкФ / MFD | 0,0047 нФ | 4,7 пФ (MMFD) | |
0.004 мкФ / MFD | 4нФ | 4000 пФ (MMFD) | 0,000004 мкФ / MFD | 0,004 нФ | 4пФ (MMFD) | |
0,0039 мкФ / MFD | 3,9 нФ | 3900 пФ (MMFD) | 0,0000039 мкФ / MFD | 0,0039 нФ | 3,9 пФ (MMFD) | |
0,0033 мкФ / MFD | 3.3нФ | 3300pF (MMFD) | 0,0000033 мкФ / MFD | 0,0033 нФ | 3,3 пФ (MMFD) | |
0,003 мкФ / MFD | 3нФ | 3000 пФ (MMFD) | 0,000003 мкФ / MFD | 0,003 нФ | 3пФ (MMFD) | |
0,0027 мкФ / MFD | 2,7 нФ | 2700пФ (MMFD) | 0.0000027 мкФ / MFD | 0,0027 нФ | 2,7 пФ (MMFD) | |
0,0025 мкФ / MFD | 2,5 нФ | 2500 пФ (MMFD) | 0,0000025 мкФ / MFD | 0,0025 нФ | 2,5 пФ (MMFD) | |
0,0022 мкФ / MFD | 2,2 нФ | 2200 пФ (MMFD) | 0,0000022 мкФ / MFD | 0.0022nF | 2,2 пФ (MMFD) | |
0,002 мкФ / MFD | 2нФ | 2000 пФ (MMFD) | 0,000002 мкФ / MFD | 0,002 нФ | 2пФ (MMFD) | |
0,0018 мкФ / MFD | 1,8 нФ | 1800 пФ (MMFD) | 0,0000018 мкФ / MFD | 0,0018 нФ | 1.8пФ (MMFD) | |
0,0015 мкФ / MFD | 1,5 нФ | 1500 пФ (MMFD) | 0,0000015 мкФ / MFD | 0,0015 нФ | 1,5 пФ (MMFD) | |
0,0012 мкФ / MFD | 1,2 нФ | 1200 пФ (MMFD) | 0,0000012 мкФ / MFD | 0,0012 нФ | 1,2 пФ (MMFD) | |
0.001 мкФ / MFD | 1 нФ | 1000 пФ (MMFD) | . | 0,000001 мкФ / MFD | 0,001 нФ | 1пФ (MMFD) |
При чтении схем, ремонте радиоприемников и покупке
конденсаторы, вам часто приходится преобразовывать между мкФ, нФ и пФ.
Бумажные и электролитические конденсаторы обычно выражаются в единицах мкФ, ( мкФ, фарад).
Краткие формы для микрофарад включают
uF , mfd, MFD, MF и UF.Слюдяные конденсаторы обычно выражаются в терминах пФ ( микромикрофарад, фарад) (пикофарад).
Краткие формы для микрофарад включают пФ, , mmfd, MMFD, MMF, uuF и PF.
ПФ составляет одну миллионную мкФ. В
г.
Между пФ и мкФ находится нФ, которая составляет одну-одну тысячу мкФ. Преобразование
вперед и назад между мкФ, нФ
и pF может сбивать с толку из-за всех этих чертовых десятичных знаков, о которых нужно беспокоиться. Ниже
это таблица преобразования мкФ — нФ- пФ.
Просто распечатайте копию и прикрепите ее к рабочему столу …. она пригодится.
Удачи ДЕЛАТЬ
Тантал Цветовые коды конденсаторов | ||||||
---|---|---|---|---|---|---|
Графики | Цвет | Цвет | 1-я фигура | 2-й рисунок | Множитель | Напряжение |
Черный | | 0 | 1 | 10 | ||
коричневый | 1 | 1 | 10 | | ||
Красный | 2 | 2 | 100 | | ||
оранжевый | 3 | 3 | | | ||
Расчет параллельной емкости: C T = C 1 + С 2 + С 3 Расчет емкости серии : 1 / C T = 1 / К 1 + 1 / К 2 + 1 / К 3 | желтый | 4 | 4 | | 6.3 | |
зеленый | 5 | 5 | | 16 | ||
Синий | 6 | 6 | | 20 | ||
| фиолетовый | 7 | 7 | | ||
серый | 8 | 8 | 0.01 | 25 | ||
Белый | 9 | 9 | 0,1 | 3 | ||
розовый | | | 35 |
Конденсатор слюды Значения | ||||
---|---|---|---|---|
Графики | Стоимость | Множитель | Письмо | Допуск |
0 | 1 | B | 0.1пФ | |
1 | 10 | С | 0,25 пФ | |
2 | 100 | D | 0,5 пФ | |
3 | 1 000 | F | 1% | |
4 | 10 000 | г | 2% | |
5 | 100 000 | ч | 3% | |
Параллельно
Расчет емкости: C T = C 1 + С 2 + С 3 Расчет емкости серии : 1 / C T = 1 / К 1 + 1 / К 2 + 1 / К 3 | | | Дж | 5% |
8 | 0.01 | К | 10% | |
9 | 0,1 | млн | 20% |
ЗНАЧЕНИЕ ТИП КОД ЗНАЧЕНИЕ ТИП КОД 1,5 пФ Керамика 1000 пФ / 0,001 мкФ Керамика / майлар 102 3,3 пФ Керамика 1500 пФ / 0,0015 мкФ Керамика / майлар 152 10 пФ Керамический 2,000 пФ /.002uF Керамика / Майлар 202 15 пФ Керамика 2200 пФ / 0,0022 мкФ Керамика / майлар 222 20 пФ Керамика 4700 пФ / 0,0047 мкФ Керамика / майлар 472 30 пФ Керамика 5,000 пФ / 0,005 мкФ Керамика / майлар 502 33 пФ Керамика 5600 пФ / 0,0056 мкФ Керамика / майлар 562 47 пФ Керамика 6800 пФ / 0,0068 мкФ Керамика / майлар 682 56pF Керамика .01 Керамика / Майлар 103 68pF Керамика.015 Майлар 75 пФ Керамика .02 Майлар 203 82pF Керамика .022 Майлар 223 91pF Керамика .033 Майлар 333 100 пФ Керамика 101 .047 Майлар 473 120 пФ Керамика 121 .05 Майлар 503 130 пФ Керамика 131.056 Майлар 563 150 пФ Керамика 151 .068 Майлар 683 180 пФ Керамика 181 .1 Майлар 104 220 пФ Керамика 221,2 Майлар 204 330 пФ Керамика 331 .22 Майлар 224 470pF Керамика 471 .33 Майлар 334 560pF Керамика 561.47 Майлар 474 680pF Керамика 681 .56 Майлар 564 750 пФ Керамика 751 1 Майлар 105 820pF Керамика 821 2 Майлар 205
Обычно первые две цифры кода представляют часть значения; в
третья цифра соответствует количеству нулей, добавляемых к первым двум
цифры. Это значение в пф.
Общие схемы автоматических выключателей с кодами емкости
пикофарад | нано-фарад | микрофарад | емкость |
1000 | 1 или 1н | 0.001 | 102 |
1500 | 1,5 или 1n5 | 0,0015 | 152 |
2200 | 2.2 или 2н2 | 0,0022 | 222 |
3300 | 3.3 или 3n3 | 0,0033 | 332 |
4700 | 4.7 или 4n7 | 0.0047 | 472 |
6800 | 6,8 или 6н8 | 0,0068 | 682 |
10000 | 10 или 10н | 0,01 | 103 |
15000 | 15 или 15н | 0,015 | 153 |
22000 | 22 или 22н | 0.022 | 223 |
33000 | 33 или 33н | 0,033 | 333 |
47000 | 47 или 47n | 0,047 | 473 |
68000 | 68 или 68n | 0,068 | 683 |
100000 | 100 или 100n | 0.1 | 104 |
150000 | 150 или 150н | 0,15 | 154 |
220000 | 220 или 220n | 0,22 | 224 |
330000 | 330 или 330n | 0,33 | 334 |
470000 | 470 или 470n | 0.47 | 474 |
| Напряжение на конденсаторе
В предыдущих уроках мы видели, что такое емкость и заряд ?. В этом уроке мы научимся читать значение конденсатора ?. Для некоторых приложений необходимо знать допуски и значения напряжения конденсатора вместе с емкостью. Все эти параметры представлены на корпусе конденсатора.
Различные типы конденсаторов имеют разные способы представления значений емкости.Конденсаторы, такие как электролитические конденсаторы, неполяризованные конденсаторы, большие бумажные конденсаторы переменного тока, заполненные маслом, имеют емкость и напряжение, значения допусков указаны на корпусе с использованием цифр и букв. Значения некоторых конденсаторов представлены с помощью цветового кода. Давайте посмотрим, как считать значение емкости этими двумя методами.
Как прочитать значение конденсатора, написанное на конденсаторах ??
Давайте посмотрим, как читать значения конденсаторов с помощью цифр и букв. Наряду с емкостью другие значения, такие как допуск и напряжение, были написаны на самом конденсаторе, если там достаточно места.Но для небольших конденсаторов, таких как керамические конденсаторы, поскольку места недостаточно, значения конденсаторов представлены в сокращенном виде.
Считывание значений конденсаторов на конденсаторах большой емкости (цилиндрические конденсаторы)
Для конденсаторов большой емкости обычно значение емкости записывается на стороне конденсатора.
- На приведенном выше рисунке показан конденсатор емкостью 22 мкФ. Значение емкости выражается в фарадах (F или FD).
- Вот единицы, используемые для представления емкости конденсатора.Микрофарад (мкФ, мкФ, мФ (или) МП), нанофарад (нФ), пикофарад (пФ).
мкФ (или) MF (или) мФ | Микрофарад | 10 -6 |
нФ 12 11 9 11 9 | ||
пФ (или) ммФ (или) мкФ | Пикофарад | 10 -12 |
- максимальное значение напряжения указывает номинальное напряжение номинальное напряжение конденсатор справится.Номинальное напряжение на конденсаторе обозначается как V, VDC и VDCW.
- VAC означает, что конденсатор предназначен для цепи переменного тока.
- Следует отметить, что конденсаторы постоянного тока не должны использоваться для переменного тока, если у вас нет надлежащих знаний для использования этого конденсатора. На некоторых конденсаторах напряжения представлены кодами, а не значениями.
- Допуск Значение указывается с помощью символа% перед числом. Значение допуска представляет собой изменение значения емкости.
Считывание значений емкости малых конденсаторов (керамических конденсаторов)
Керамические конденсаторы имеют очень маленькую область для печати значения емкости.Таким образом, емкость этих конденсаторов представлена сокращенными обозначениями. Давайте посмотрим, как рассчитать эти значения. Обычно емкость керамических, танталовых, пленочных конденсаторов выражается в пикофарадах.
Шаг 1: Если конденсатор имеет два числовых значения.
- Если обозначение на конденсаторе состоит из 2 цифр и буквы (например, 22M), тогда его значение емкости равно 22.
Некоторые конденсаторы имеют буквы во второй позиции и числовое значение в первой позиции.
Пример: 5R2 = 5,2PF. - Если вместо R присутствуют такие буквы, как p, n, u, то они представляют единицы емкости.
Пример: 4n1 = 4,1 нФ, p45 = 0,45 пФ
Шаг 2: Некоторые из них имеют три числовых значения.
- Конденсатор, показанный выше, имеет обозначение 104.
- Емкость рассчитывается как 10x 104 = 105pf = 0,1 мкФ
- Если третья цифра находится в диапазоне от 0 до 6, выполните описанную выше процедуру.
- Если это 8, умножьте его на 0.01. например 158 = 15 × 0,01 = 0,15 пФ
- Если это 9, умножьте его на 0,1. Например, 159 = 15 × 0,1 = 1,5 пФ
Допуск
Значение допуска для этих конденсаторов представлено с использованием одиночного буква.Каждая буква имеет значение.
A | ± 0,05 пФ | |||
B | ± 0,1 пФ | |||
C | 927 927 927 927 927 927 927 927 927 | ± 0.5 пФ | ||
E | ± 0,5% | |||
F | ± 1% | |||
G 75 9 2 920% H | ± 3% | | ||
J | ± 5% | |||
K | ± 10% | % | % | |
M | ± 20% | |||
N | ± 30% | |||
% P | 1% | 00 1% | ||
W | –0%, + 200% | |||
X | –20%, + 40% | |||
Z | –20%, + 80% |
Калькулятор значения емкости
- Цветовое кодирование конденсаторов — устаревшая техника.Но некоторые из этих конденсаторов все еще используются. Итак, давайте посмотрим, как рассчитать значение емкости и номинального напряжения, если они представлены с использованием цветовой кодировки.
- Обычно цветовые коды обозначаются точками или полосами. Цветовая кодировка слюдяных конденсаторов показана точками, а для трубчатых конденсаторов — полосами. Количество точек или полос на конденсаторе может отличаться друг от друга.
В двух таблицах ниже показаны значения цветов, указанных на конденсаторах.
Емкость Таблица цветовых кодов
Лента | Цифра | Цифра | Множитель | Допуск 21 | 927B | D | (T)> 10pf | (T) <10pf | |
Черный | A | 0 | x1 | ± 20% | ± 2.0pF | ||||
Коричневый | 1 | 1 | x10 | ± 1% | ± 0,1pF | ||||
Красный | 2 1 | 920 9000 | 920 9000 | 9000 9000 921 ± 0,25 пФ | |||||
Оранжевый | 3 | 3 | x1000 | ± 3% | |||||
Желтый | 4 | 00 09 | |||||||
Зеленый | 5 | 5 | x100000 | ± 5% | ± 0.5pF | ||||
Синий | 6 | 6 | x1,000,000 | ||||||
Фиолетовый | 7 | 7 | 00027279 | 8 | 8 | x0.01 | +80, -20% | ||
Белый | 9 | 9 | x0.1 | ± 10% | ± 1.0pF | ||||
Золото | x0.1 | ± 5% | |||||||
Серебро | 29 0 | 9000 900 |
Напряжение конденсатора Цветовой код
Цвет | Тип | ТипK | Тип L | ТипM | 000 927 927 927 927 927 927 927 927 927 927 927 927100 | — | 10 | 10 |
Коричневый | 6 | 200 | 100 | 1.6 | — | |||
Красный | 10 | 300 | 250 | 4 | 35 | |||
Оранжевый | 15 | 20000000000000000000 | ||||||
Желтый | 20 | 500 | 400 | 6,3 | 6 | |||
Зеленый | 25 | 600 | 700 | 630 | — | 20 | ||
Фиолетовый | 50 | 800 | — | — | — | — | 00 00 | 925 | 25 |
Белый | 3 | 1000 | 921 20 —2.5 | 3 | ||||
Золото | — | 2000 | — | — | — | |||
Серебро | — |
Давайте посмотрим на пример керамического или дискового конденсатора для расчета цветового кода на нем.
Дисковый и керамический конденсатор
Рис. 2. Дисковые конденсаторы с цветовыми кодами
Эти цветовые коды уже много лет используются для неполяризованных конденсаторов, таких как дисковые и керамические конденсаторы.Но в случае старых конденсаторов определить значения сложно. Итак, эти старые конденсаторы теперь заменены новыми.
керамический конденсатор код
Вот почему производители начали использовать трехзначный код для маркировки керамических конденсаторов. Однако нормой, которую вы увидите с керамическими конденсаторами, является то, что они имеют 3 цифры. Все права защищены. Формат маркировки зависит от типа конденсатора. Цветовой код керамических конденсаторов показан на рисунке выше, на котором первый столбец представляет различные типы цветов, второй столбец представляет значение, указанное определенным цветом.Эта система цветового кодирования сейчас устарела, но все еще существует много «старых» конденсаторов. СКАЧАТЬ ТЕХНИЧЕСКУЮ ИНФОРМАЦИЮ. Рабочие напряжения (постоянного тока) общих конденсаторов, по типам конденсаторов. Это хорошо. Я ХОЧУ ЗНАТЬ, КАК Я МОГУ ЗАДАТЬ ВОПРОС НА ЭТОМ ФОРУМЕ ИЛИ ПОРТАЛЕ? имел ввиду капаситор 104Z? Например, конденсатор может быть обозначен как n47 = 0,47 нФ, 4n7 = 4,7 нФ или 47n = 47 нФ и так далее. Я нашел этот сайт очень полезным для таких, как я. Система, которая использует различные типы цветов для отображения различной информации, называется системой цветового кода или системой цветового кода.Würth Single Pair Ethernet обеспечивает меньший диаметр кабеля, снижает стоимость и экономит место на печатной плате. Нано = 10-9; Микро = 10-6; 1 нанофарад = 10-9 фарад; 1 микрофарад (мкФ) = 10-6 фарад; 1 нФ = 1000 пФ 1 пФ = 0,001 нФ. Если конденсатор имеет форму квадратного пластикового ящика, то для подавления шума можно использовать конденсатор с такими характеристиками. Конденсаторы типа X7R часто используются для байпаса, развязки, фильтрации, частотной дискриминации, синхронизации, блокировки постоянного напряжения, подавления переходных процессов напряжения, контрольно-измерительных приборов, компьютеров, телекоммуникаций и автомобильной электроники.Калькулятор энергии конденсатора Рассмотрим металлизированный полиэфирный конденсатор, как показано на рисунке ниже, который состоит из пяти полос. Керамические конденсаторы крошечные! см. коды конденсаторов больше, чем Калькулятор распознает следующие единицы: пикофарады, пФ, нанофарады, нФ, микрофарады, мкФ, или Поскольку один раз что-либо есть само, 1 X 13 просто 13. Этот калькулятор кодов конденсатора вычисляет значение емкости конденсатора если код введен или вычисляется, знайте, что первые 2 цифры представляют значение в пикофарадах, а керамические конденсаторы класса 2: класса 2 обеспечивают высокую объемную эффективность, т.е.е. 47n = 47 нФ. ←. Если последняя цифра конденсатора — 6, это равняется коэффициенту умножения 1000000. Так, например, для So, если цифры — «106», это равняется значению емкости 10 мкФ. Трехзначные коды часто сопровождаются дополнительным буквенным кодом допуска, как указано ниже. Ладно, сэр, позвольте мне узнать в нашей мастерской по ремонту, как вы тестируете конденсаторы с помощью мультиметров? Могу ли я узнать, какие значения имеют печать на корпусе конденсатора потолочного вентилятора? Следовательно, емкость конденсатора 33 пФ умноженная на 1000 (множитель 3 = три нуля) и равна 33 нФ или 0.033 мкФ. Электронные системы цветового кодирования представляют собой различные типы, в которых для определения номинала резисторов используется хорошо известная система цветового кодирования резисторов. Например, если керамический конденсатор имеет код «5», а другой — «47», их соответствующие значения емкости составляют 5 пФ и 47 пФ. Так, например, если цифры — «684», это равняется значению емкости 680 нФ. Как уже говорилось, этот конденсатор может преобразовывать кодовое значение в значение емкости или преобразовывать значение емкости в его эквивалентное кодовое значение.вместимость ? Четвертая полоса представляет значение допуска, которое обычно обозначается черным-20%, белым-10 и зеленым-5%. Если третья цифра конденсатора равна 1, это равняется коэффициенту умножения 10. Если третья цифра равна 0, это означает коэффициент умножения 1. Уравнения конденсатора, Калькулятор напряжения конденсатора (от тока), Калькулятор напряжения конденсатора (от заряда). Калькулятор заряда конденсатора Так, например, если цифры — «683», это равно значению емкости 68 нФ. Я ВСЕГДА ДЕЛАЮ ТАК.Как читать керамический конденсатор с цифровой кодировкой. Калькулятор напряжения конденсатора (от заряда) Эти цветовые коды используются уже много лет для неполяризованных конденсаторов, таких как дисковые и керамические конденсаторы. Калькулятор заряда конденсатора Надеюсь, в этой статье дается основная информация о цветовом коде конденсатора. Значение емкости будет рассчитываться следующим образом: Итак, вот как калькулятор емкости / кода конденсатора вычисляет значение керамического конденсатора из кода конденсатора, или наоборот.Старая магнитола Код конденсатора Т22КП 6.0. Так, например, если цифры — «682», это равно значению емкости 6,8 нФ. Первые 2 цифры — 68, коэффициент умножения — 10 000, поэтому значение — 68. Первые две цифры — 68, коэффициент умножения — 10, поэтому значение — 680 пФ. Калькулятор байпасного конденсатора. Первые две цифры — это значение емкости. в пФ, а третья цифра — это просто множитель. Так, например, если цифры — «685», это равняется значению емкости 6.8 мкФ. Если у конденсатора третья цифра 4, это равняется коэффициенту множителя 10 000. Первые две значащие цифры представляют собой первые две цифры фактического значения, равного 47. Этот калькулятор кода конденсатора вычисляет код керамического конденсатора после ввода значения емкости конденсатора в поле ввода ниже. В системе цветового кода конденсатора, если значение емкости состоит из десятичной точки, то значение емкости нелегко прочитать, что приводит к неправильному считыванию.Представьте, если бы нам пришлось сократить их полные спецификации и напечатать их на конденсаторе! Диодная матрица TVS SP4010 от Littelfuse обеспечивает защиту от электростатического разряда для высокоскоростных сигнальных линий 10 В. Рассмотрим другой тип конденсатора, на котором номинал конденсатора представлен, как показано на рисунке ниже. Но в случае старых конденсаторов определить значения сложно. Например, цифры 471 = 47 * 10 = 470пФ. 680 000 пФ или 680 нФ (68 пФ x 10 000 = 680 000 пФ = 680 нФ). Если конденсатор имеет только 2 цифры, значение емкости — это эти 2 цифры в пикофарадах.Если код конденсатора состоит только из 1 или 2 цифр, это просто значение их емкости в пикофарадах (пФ). Первые 2 цифры — это значения конденсатора в пикофарадах, а третья цифра — коэффициент умножения. Обычно код состоит из 2 или 3 цифр и дополнительного буквенного кода допуска для определения допуска. Эти керамические конденсаторы обладают высоким уровнем стабильности и низким уровнем потерь, и они идеально подходят для использования в резонансных цепях. Следовательно, вы этого не сделаете. Если мы рассмотрим конденсатор с четырехцветной полосой, то первый и второй цвета, отмеченные на конденсаторе, представляют значение конденсатора, а третья цветная полоса представляет десятичный множитель в пикофарадах.Калькулятор разряда конденсаторов Керамические конденсаторы закодированы, потому что у них меньшая площадь поверхности корпуса. Если используется двухзначный код, значение конденсатора указывается только в пикофарадах, например, 47 = 47 пФ, 100 = 100 пФ и т. Д. Напряжение? большая емкость для заданного объема для приложений сглаживания, байпаса, связи и развязки. М +/- 20% 37 × 974-02. Используя этот калькулятор стоимости конденсатора, мы можем рассчитать значение этого конденсатора или наоборот. Трехбуквенный код состоит из двух цифр значения и множителя, как и цветовые коды резисторов в секции резисторов.Я офицер службы безопасности в отставке. Таким образом, система кодирования керамического конденсатора состоит из 1–3 цифр. См. Ниже: Приятно посмотреть подробную статью об электрических конденсаторах, Сколько мкФ / В в этом коде Высоковольтные быстродействующие предохранители Eaton 0603HV обеспечивают защиту от перегрузки по току для чувствительной электроники. Обычно фактические значения емкости, напряжения или допуска наносятся на корпус конденсаторов в виде буквенно-цифровых символов. Если 3-я цифра равна 1, это означает множитель 10. Общие коды температурного коэффициента (керамика), общие характеристики температурного коэффициента (керамика).Снова принимаем 1 и 0 за номинал. Таблица цветовых кодов керамических конденсаторов. Например, если вы видите ’68’ на конденсаторе, то это равно значению, возможно ли перегореть предохранители или перегреть двигатель насоса постоянного тока без одного конденсатора 474k 250me в моем двигателе постоянного тока, большое вам спасибо, это поможет мне много… да благословит Бог.
Схемы построения атакующего футбола, Арн Андерсон Чистая стоимость, Диаграмма Omxhpi, Сравнение медвежьего рынка, Пение Gif Cartoon, 96 смысла моей жизни The Bold Type 4 сезон 15 серия, Cw 33 2020, Шелковистая полюсная пила, Мир оливкового хлопка, Характеристическая кривая диода, Дата выхода Barnyard 2, Леброн 11, Локации Бостонского душителя, Преимущества покупки акций, Янтарные предупреждения об угнанных машинах, Как нарисовать морского змея, Junior Bake Off Где смотреть, Возрастная викторина сегодня 2020, Зарядное устройство для аккумуляторных батарей Energizer Звуковой сигнал, Payanywhere Vs Square, Байер Акти Ньюс, Пол Вестфаль Чистая стоимость, Выбор Джеймиса Уинстона на драфте, Биржевые цены, Трансформеры: Месть падших Full Movie Online, Кевин Хантер Деньги, Продолжайте шпионить за фильмом Dailymotion, Полное имя для Теи, Rr против Rcb 2013, Серьезный массовый ванильный обзор, Футболки Metal Band, Пожалуйста, не забирай моё солнце, регги, Карты секторов, Innogy Se Essen, I7-10700k против I7-9700k, Haya Harareet Net Worth, Вилы Вульфпек, Herside Story Hare Squead Тексты, В каком бизнесе находится Чарльз Шваб, Задача случайного блуждания в статистической механике Pdf, Blacklist Cast 2020 Дедушка, Шон Мендес Tweets, Миго Определение, Город грехов Тексты Skepta, Tubeway Army — Down In The Park текст и перевод песни Детские ангелы, Женевьева Лор, Suncor Energy Калгари, Jumpin ‘, Jumpin Тексты, Учитесь зарабатывать: Руководство для начинающих по основам инвестирования Pdf, Новости Direxion, Игра в палочки для еды, Абсолют в приговоре, Кофеин Monster Energy, Введение в электронику, Умирающий свет (приятное жульничество), Рон Басс Причина смерти, Кто такой Смитти на Рэе Доноване, Чистая стоимость племянницы Мэри Трамп, Вольф Инициатива Dnd, Список горячих клавиш, Intel Pentium Gold 5405u, Intel Core I7-10700k против 9700k, Это мы, сезон 1, краткое изложение 5 серии, Напротив Надежды, Что означает килограмм в математике, Джастин Хакута Высота, Крис Офили Жена, Преимущества ежедневного употребления морковного сока, Молитва ангела-хранителя о ребенке, Цитаты из книги «Радость на работе», Nitro + Rx 590 8 ГБ Amd 50 Gold Edition, Моя ответственность Значение на тамильском языке, Красивые рисунки русалки, Патти Мэйо Жена, Бьянка Значение имени, Раскладка клавиатуры Razer, Шампейн, Рестораны Il, Тони Айомми Жена, Американское времяпрепровождение 123movies, Темные веб-сайты, Компактный оксфордский английский словарь современного английского языка,
Таблица значений| SoZo Capacitors Inc.
Таблица значений | SoZo Capacitors Inc.ПикоФарад (пФ) | нанофарад (нФ) | мкФ (мФ, мкФ или мфд) | Код емкости |
---|---|---|---|
1000 | 1 или 1н | 0,001 | 102 |
1500 | 1,5 или 1n5 | 0,0015 | 152 |
2200 | 2.2 или 2н2 | 0,0022 | 222 |
3300 | 3.3 или 3н3 | 0,0033 | 332 |
4700 | 4.7 или 4n7 | 0,0047 | 472 |
6800 | 6,8 или 6н8 | 0,0068 | 682 |
10000 | 10 или 10н | 0,01 | 103 |
15000 | 15 или 15н | 0,015 | 153 |
22000 | 22 или 22н | 0.022 | 223 |
33000 | 33 или 33н | 0,033 | 333 |
47000 | 47 или 47n | 0,047 | 473 |
68000 | 68 или 68n | 0,068 | 683 |
100000 | 100 или 100n | 0,1 | 104 |
150000 | 150 или 150н | 0,15 | 154 |
220000 | 220 или 220n | 0.22 | 224 |
330000 | 330 или 330n | 0,33 | 334 |
470000 | 470 или 470n | 0,47 | 474 |
560000 | 560 или 560n | 0,56 | 564 |
680000 | 680 или 680n | 0,68 | 684 |
1000000 | 1000 1000н | 1,00 | 105 |
Микрофарады (мФ) | нанофарад (нФ) | Пикофарады (пФ) |
---|---|---|
0.000001 | 0,001 | 1 |
0,00001 | 0,01 | 10 |
0,0001 | 0,1 | 100 |
0,001 | 1 | 1000 |
0,01 | 10 | 10000 |
0,1 | 100 | 100000 |
1 | 1000 | 1000000 |
10 | 10000 | 10000000 |
100 | 100000 | 100000000 |
Электроника для моделирования | Все о конденсаторах
Что делают резисторы?
Конденсаторы и батареи хранят электрическую энергию, хотя батареи работают по-разному. Конденсатор похож на батарею, поскольку конденсатор накапливает электроны, готовые к использованию в цепи.
Внутри конденсатора клеммы соединяются с двумя металлическими пластинами, разделенными непроводящим веществом или диэлектриком. Сборка обычно состоит из множества небольших пластин, установленных параллельно для каждого вывода, каждая из которых отделена от другой тонкой пластиковой пленкой.
В таблице ниже показаны два основных типа конденсаторов и их различные обозначения, используемые в схемах.
Нет поляризованный | |
Электролитический ЕС | |
Электролитический US |
Конденсаторы указаны в фарадах, и стандартным символом является «C» или «F», в зависимости от контекста.Фарад настолько велик, что конденсаторы обычно измеряются в микрофарадах (мкФ). Ниже приведены единицы измерения, используемые для оценки конденсатора.
- мкФ : Микрофарад, 1×10 -6 Фарад (миллионная фарада)
- нФ : нанофарад, 1×10 -9 фарад (1000000000-я фарада)
- пФ : Пико-Фарад, 1×10 -12 Фарад (1000000000000-я фарада)
Конденсатор емкостью 100 нФ также может быть записан как 0.1 мкФ. Конденсатор, обозначенный как 2n2, имеет емкость 2,2 нФ. Он также может быть обозначен как 2200 пФ.
В случае конденсатора полное сопротивление называется емкостным реактивным сопротивлением и обычно обозначается как Xc. Формула для расчета Xc показана ниже
. (где ∏ равно 3,14159, F — частота в герцах, а C — емкость в фарадах)Xc = 1/2 ∏ F C
Маркировка конденсатора
В отличие от резисторов, конденсаторы имеют цветовую маркировку. Тип маркировки зависит от типа конденсатора.
Керамические конденсаторы: Эти конденсаторы обычно используются, когда требуются очень низкие значения. Керамические конденсаторы обычно имеют номинал от 1 пФ до 100 нФ, но в некоторых случаях и стилях это может быть разным. Обычно они обозначаются в пФ (например, 100p) или используется множитель (например, 101, что означает 100 пФ — 10 плюс один ноль).
Пластиковые пленочные конденсаторы: Доступны из множества различных материалов. Полиэстер — один из самых популярных типов конденсаторов, который сочетает в себе предсказуемый размер и хорошие характеристики.Если мы возьмем в качестве примера конденсатор MKT 47 нФ (0,047 мкФ), его можно обозначить как 473 кОм, 473 кОм или 47 н. Конденсатор 4,7 нФ может иметь маркировку 472к, 472к63 или 4n7. Третья цифра является множителем и указывает количество нулей для получения значения в пФ. 63 означает, что рабочее напряжение составляет 63 В, и его нельзя превышать.
Электролитические конденсаторы: Используются там, где требуются большие значения, эти конденсаторы всегда маркируются непосредственно значением в мкФ и максимальным напряжением.Иногда также указывается максимальная температура, но если нет, следует принять значение 85 ° C. Электролитические конденсаторы обычно поляризованы, отрицательная сторона четко обозначена на корпусе. Если на электролитическом конденсаторе нет четкой маркировки отрицательной ветви, то это будет неполяризованный конденсатор, и любая ветвь может использоваться как на отрицательной, так и на положительной стороне.
Танталовые конденсаторы с шариками: Другой вид поляризованного конденсатора. Теоретически не зависит от нулевого напряжения смещения.
Допуск конденсатора
Указанный допуск для большинства конденсаторов из полиэфира (или других типов пластиковой пленки) обычно составляет 10%, но обычно он выше.Доступны типы с малым допуском, например 1%, но обычно они намного дороже.
Электролитические конденсаторы имеют типичный допуск + 50 / -20%, но он варьируется от одного производителя к другому. Электролиты также зависят от возраста, и с возрастом их емкость падает. Современные электролиты лучше старых, но они все еще потенциально ненадежны при повышенных температурах или значительном токе.
.
