История создания динамиков 4ГД-35 и 4ГД-36

Динамики 4ГД-35 и 4ГД-36 были разработаны в начале 1970-х годов на заводе «Динамик» в городе Гагарин. Эти широкополосные динамики предназначались для использования в бытовой радиоаппаратуре — радиолах, магнитолах, телевизорах.

Основные особенности этих динамиков:

• Диаметр диффузора 200 мм
• Бумажный диффузор с пропиткой
• Штампованная стальная корзина
• Подвес из ткани
• Звуковая катушка диаметром 35 мм

4ГД-35 и 4ГД-36 отличались друг от друга в основном параметрами звуковой катушки. У 4ГД-35 она была намотана медным проводом, а у 4ГД-36 — алюминиевым.

Технические характеристики динамиков 4ГД-35 и 4ГД-36

Рассмотрим основные паспортные данные этих динамиков:

• Диапазон воспроизводимых частот: 63-12500 Гц
• Номинальная мощность: 4 Вт
• Максимальная долговременная мощность: 8 Вт
• Чувствительность: 92 дБ
• Сопротивление: 4 Ом
• Резонансная частота: 50-85 Гц
• Вес: 0,88 кг

Как видим, динамики имели достаточно широкий диапазон воспроизводимых частот и высокую чувствительность. Это позволяло использовать их в качестве единственного широкополосного излучателя в акустических системах.

Применение 4ГД-35 и 4ГД-36 в советской аудиотехнике

Динамики 4ГД-35 и 4ГД-36 нашли широкое применение в различной бытовой радиоаппаратуре, выпускавшейся в СССР в 1970-80-х годах:

• Радиолы «Рекорд», «Серенада», «Кантата»
• Магнитолы «Романтик», «Весна»
• Телевизоры «Рубин», «Электрон», «Горизонт»
• Акустические системы «Радиотехника S-30», «Электроника»

Благодаря хорошим характеристикам эти динамики обеспечивали достойное для того времени качество звучания даже в простых конструкциях акустических систем. Их широкополосность позволяла обойтись без кроссоверов и дополнительных излучателей.

Преимущества динамиков 4ГД-35 и 4ГД-36

Почему же эти динамики до сих пор популярны среди аудиофилов? Рассмотрим их основные достоинства:

• Высокая чувствительность (92 дБ) позволяет получить громкий звук даже с маломощными усилителями
• Широкий диапазон воспроизводимых частот дает возможность использовать их как единственный излучатель
• Бумажный диффузор обеспечивает мягкое, «ламповое» звучание
• Простая конструкция делает динамики очень ремонтопригодными
• Низкая стоимость на вторичном рынке

Эти качества позволяют создавать на базе 4ГД-35 и 4ГД-36 бюджетные акустические системы с хорошим звучанием.

Недостатки 4ГД-35 и 4ГД-36

Конечно, у этих динамиков есть и определенные недостатки:

• Ограниченное воспроизведение низких частот (нижняя граница 63 Гц)
• Высокие искажения на низких частотах (до 7% на 125 Гц)
• Неравномерность АЧХ до 16 дБ
• Низкая максимальная мощность (8 Вт)

Эти недостатки ограничивают применение 4ГД-35 и 4ГД-36 в современных высококачественных акустических системах. Однако для многих любителей «лампового» звука эти особенности являются частью узнаваемого винтажного звучания.

Популярные конструкции акустических систем на 4ГД-35 и 4ГД-36

Среди аудиофилов популярны различные самодельные конструкции акустических систем на базе этих динамиков. Рассмотрим некоторые из них:

• Открытое акустическое оформление (ОАО) — динамик устанавливается на плоский щит
• Закрытый ящик объемом 50-70 литров
• Фазоинвертор объемом 70-100 литров
• Рупорное оформление
• Труба TQWP (четвертьволновая труба)

Каждый тип оформления имеет свои особенности звучания. Многие любители экспериментируют, пытаясь найти оптимальный вариант для своего музыкального вкуса.

Модернизация динамиков 4ГД-35 и 4ГД-36

Некоторые энтузиасты занимаются доработкой этих динамиков для улучшения их характеристик. Популярные методы модернизации:

• Замена подвеса на более эластичный
• Пропитка диффузора специальными составами
• Усиление корзины
• Замена звуковой катушки
• Установка фазовыравнивающей пули

Такие доработки позволяют улучшить параметры динамиков, расширить диапазон воспроизводимых частот, снизить искажения. Однако они требуют определенных навыков и могут полностью изменить характер звучания.

Современные аналоги 4ГД-35 и 4ГД-36

Сегодня выпускается множество широкополосных динамиков, схожих по характеристикам с 4ГД-35 и 4ГД-36. Некоторые популярные модели:

• Fostex FE206En
• Visaton B200
• Tang Band W8-1808
• Lowther DX3

Эти динамики имеют лучшие технические характеристики, но стоят значительно дороже. Многие аудиофилы продолжают использовать винтажные 4ГД-35 и 4ГД-36 из-за их особого звучания и низкой стоимости.

Заключение

Динамики 4ГД-35 и 4ГД-36, несмотря на почтенный возраст, до сих пор остаются популярными среди любителей винтажного звука. Их широкополосность, высокая чувствительность и характерное «ламповое» звучание позволяют создавать интересные бюджетные акустические системы. Хотя по техническим характеристикам они уступают современным динамикам, 4ГД-35 и 4ГД-36 продолжают радовать своим теплым аналоговым звуком многих аудиофилов.

4гд 36 характеристики

Имея небольшой опыт по их использованию в ЩИТе, захотелось компактности и более менее нормального внешнего вида, а то ЩИТ уж очень не практичная вещь. Характеристики одна АС :. Диапазон частот: 40 -3 дБ — Гц. Чувствительность: 93 дБ.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• OLX.ua — объявления №1 в Украине — динамик 4ГД 36
• NA3 — Скромные 50 литровые полочники. Максимум качества при минимальных затратах
• Параметры головок громкоговорителей.
• 2-х полосная АС на двух 4 ГД-35 и 2 ГД-36
• Форумы сайта «Отечественная радиотехника 20 века»

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор 4ГД-35

OLX.ua — объявления №1 в Украине — динамик 4ГД 36

Имея небольшой опыт по их использованию в ЩИТе, захотелось компактности и более менее нормального внешнего вида, а то ЩИТ уж очень не практичная вещь. Характеристики одна АС :. Диапазон частот: 40 -3 дБ — Гц. Чувствительность: 93 дБ. Сопротивление: 8 Ом. Мощность: 16 Вт. Вес: 25 кг. Было принято решение, делать Открытый Ящик, это по сути тот же закрытый ящик, только без задней стенки, либо тот же щит но свёрнутый назад хоть и отличие есть, но в моём варианте исполнения это не критично, главное уловить суть и дальше будет понятно.

Динамики выгодно отличаются от современных головок своей очень высокой чувствительностью — 93 дБ, это значит, что звуковое давление, которое они способны создать при небольшой подводимой мощности номинальная 4 Вт, максимальная 8 Вт, макс.

Так же не могло не радовать то, что динамики очень хорошо воспроизводят диапазон от 50 до Гц, правда, без ложки дёгтя не обошлось, при этом кривая АЧХ — реально кривая. Выбрав парочку с небольшим разбросом, вставил их в коробку от телевизора, кое как прихватив саморезами и подал сигнал с ИТУНа TDA Звук очень приятно порадовал.

Но не горе ведь в картонном ящике их юзать. Оклеил внутри и снаружи карпетом и получились вот такие колоночки. Послушав пару дней ещё до оклейки снаружи и установки грилей — начал придираться на то, что ВЧ маловато. Вынул я эти цыкалки и принялся искать что-то вроде 2ГД, и был за это вознаграждён, одну нашел сразу, а вторую принёс товарищ. В итоге решил попробовать подключить пищалку через конденсатор 0.

Подключил — включил и обалдел, в приятном смысле этого слова. Пищалка очень хорошо вписалась в общий звук и недостатка ВЧ уже не было. Вырезав посадочное место и закрепив окончательно пищалку, я был очень рад проделанной работе.

Пошел в магазин и купил сетки. Всё думаю замечательно, включу и буду слушать. Широкополосники у меня с номинальным сопротивлением 4 Ом каждый, их я соединил последовательно, а параллельно им уже подключил в противофазе пищалку. В результате имеем АС с номинальным сопротивлением 8 Ом, более линейную АЧХ так как два динамики немного сглаживают друг друга, компенсируя провалы или всплески одного другим , общая резонансная частота снизилась практически до 40 Гц.

Затраты на весь проект:. Банка клея ПВА дисперсия 1 кг пол банки осталось : 17 гривен. Карпет 2. Дорога к магазину и обратно: 4 гривны. Саморезы штук: 12 гривен.

Потраченное время на изготовление корпусов чистое без перекуров на обед и отдыха на природе : 2 часа. Итого: гривны. Как же звучат? Если ещё дополнить сабиком или двумя по одному к каждой АС и применить активный фильтр, при этом подключить биампинг то по качеству заткнут за пояс очень многие серийно выпускаемые колонки, с ценника намного большими, чем затраты на изготовления моих АС.

Ниже несколько фотографий, и видео на ютюбе с демонстрацией работы, сразу предупреждаю, что записывал фотоаппаратом и ждать чего-то сверхъестественного смысла нет. Автор проекта: DTS. Статья подготовлена для сайта ldsound. Ваш e-mail не будет опубликован. Уведомлять меня о новых комментариях. Автор проекта: DTS Статья подготовлена для сайта ldsound. Гена пишет:. Алексей Климов пишет:. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Search for: Поиск OK.

NA3 — Скромные 50 литровые полочники. Максимум качества при минимальных затратах

Назначение — применение во встроенных открытых акустических системах стационарной бытовой радиоаппаратуры при работе в помещениях и на открытом воздухе. Головка громкоговорителя электродинамического типа, широкополосная, круглая, с экранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы.

Пара широкополосных динамиков 4ГД в любом случае надо долепливать ВЧ, парочку 2гд фильтром второго порядка.

Параметры головок громкоговорителей.

В гостях у Александра Клячина. Забыли пароль? Страниц 1 : [1]. Без описания. Поиск в теме Версия для печати. Подскажите плз что за зверь такой — 4ГД Где можно взять на него параметры Т-С? Просто нашлись два таких состояние ну просто «супер» , вот и захотелось попробовать куда нибудь их «засунуть»: Не обойдите вниманием плз!!!

2-х полосная АС на двух 4 ГД-35 и 2 ГД-36

Войти через uID. Добавлено Ср, А из каких соображений выбирали размеры ящика и площадь отверстий ПАС? И меряли результат-то или только слушали?

Применялся в ламповых радиолах Рекорд.

Форумы сайта «Отечественная радиотехника 20 века»

Меня заинтересовала эта акустика малым размером и есть в наличии эти динамики. Подскажите стоит собирать или это «черт побери». Возможно кто-то собирал? Или это попросту ерунда и не тратить свое и Ваше время? При относительно небольших габаритах лицевая панель х мм, глубина мм и использовании в каждой акустической системе всего одной динамической головки мощностью 15 Вт удалось получить полосу пропускания от 40 Гц до 18 кГц.

Сейчас этот форум просматривают: Google [Bot] , Klen и гости: 0. Форумы сайта «Отечественная радиотехника 20 века». Предыдущее посещение: Сб окт 12, am Текущее время: Сб окт 12, am. Сайт «Отечественная радиотехника 20 века» Доска объявлений Активные темы доски объявлений. Добавлено: Вт дек 24, pm. От Ригонды остались данные громкоговорители. Можно вообще их применить в качестве АС?

Помню 4ГД, я за него в году отвалил большие деньги на чёрном рынке; Полез в И-нет узнать характеристики этого динамика и ОШАЛЕЛ!!!.

Добавлено Например, в имеющихся у меня AR криво вклеена подвижная система, и катушка шаркает об керн магнитопровода. Царапины в направлении движения видны на внутренней стороне катушки магнит отвинчивается на 3-х винтах , причем изоляция на проводе кое-где уже ободралась — блестит медь.

Автор: Левчук А. Попались мне эти славные динамики 4 ГД 35 еще в детстве, слушал пластинки на проигрывателе Аккорд 2 01 —понравилось безупречное звучание средних частот и среднего мид-баса. И о диво!!! Конструктивные особенности. Размер динамика очень хороший, хотя кому-то 4 ГД 35 покажется громадный, но мне подобный размер по душе.

Если в Вашем автомобиле стоит акустика Pioneer TS-Gi и Вы хотите поделиться этим с другими людьми, то вышлите фотографии установленной у Вас акустики, своё мнение о её работе, название модели автомобиля, куда она была установлена, и Ваше имя или никнейм на наш E-Mail: auto-hifi mail. При выборе акустики в автомобиль для начала нужно определиться, от чего будут играть динамики.

Каскадный режим Линейный режим. Пара широкополосных динамиков 4ГД Сопротивление 4 Ом. Ребята подскажите! Получу ли я какие- нибудь приятные бонусы на серединке по сравнению со своей сегодняшней системой? Или Дайтоны разорвут их в хлам во всех диапазонах? Купите лучше или Филипс или Шульц как в соседней ветке.

Электрическое Электро. Все в дом В дом. Авто, Мото, Запчасти Авиация Плавсредства.

4гд-36 — акустика

Трёхполосная моно АС, на базе доработанных 4гд-35

Начну с малого.

Сдесь я пишу лично свое мнение, ориентировано исключительно на мой слух. Естественно что для кого то оно может быть противоречиво.

Почему АС моно? Причина вполне простая, люблю точечный источник звука.

Давно нравилось звучание голоса 4гд-35. Однако в звучание этих динамиков жутко раздражали 2 вещи.

Первое — гудение в нч диапазане, второе — вч сильно влиляли на голос, делая его свистящим и раздаржающим слух. То есть когда в записи отсутствовали вч и нч, слушать эти динамики было вполне приятно, но как только на них подавался весь диапазон частот, звучание превращалось в кашу.

С проблемой НЧ я разобрался весьма просто. Удалив подвес, и сделав растяжку на нитках, резонанс упал до 25гц убрав при этом гудение , полностью.

С вч диапазоном всё обстояло сложнее. Резать фильтрами высокого порядка не хотелось, а с низким порядком вч всё ещё продолжали портить звук. Решение пришло на ум неожиданно, как солнечный удар.

Я решил устранить вч не электронным а механическим путём. Для этого были сделаны прорези в 1мм между каркасом катушки и диффузором оставив небольшие перемычки. Далее для восстановления прочности конструкции прорези были замазаны прозрачным силиконом.

Все эти переделки позволили динамику, естественным путём, воспроизводить только ограниченный диапазон частот.

Далее встал вопрос о согласовании самодельной ВЧ, в рупоре от кинап, с 4гд-35.

Для этого был выбран последовательный фильтр второго порядка с частотой разделения около 8 кгц.

Описывать самодельные ВЧ динамик я не буду, скажу лишь что он сделан из горелого перлеса путём замы подвижки.

Для уравнивания чувствительности с ВЧ и повышения мощности, в АС использовалось 3шт переделанных 4гд-35, соединённых последовательно.

Все динамики были установлены в ЗЯ объёмом 85л.

Кто то возмутиться сказав что ширикам не место в ЗЯ и лучше поведут они себя в щите или ОЯ.

Однако после удаления подвеса у этих динамиков начинаеться слишком ранний спад АЧХ на низах, и для повышения добротности и поднятия низа, их приходиться устанавливать в ЗЯ.

Далее встал вопрос об поддержке на частотах ниже 100гц.

Эту задачу я взвалил на плечи динамика Beyma 18G550 в ЗЯ 385л.

Для согласования АС с сабом, был использован простейший активный фильтр, за 1000р.

В целом звучание получилось имеенно то к какому я так долго стремился. Любая музыка от классики до рэпа, звучит просто великолепно. Опять таки лично для меня.

Внешним видом пока не занимался.

Задавайте вопросы.

Буду рад полезной критике, и дельным советам.

Если есть желающие, в Питере, приглашаю на прослушку.

Особенности и недостатки

Динамик имеет полностью бумажный диффузор с пропиткой и штампованную корзину. Он достаточно большой и мягкий, можно сказать — идеальный для домашней акустики. Считается, что подходит для прослушивания инструментальной, классической, симфонической музыки и не справляется с воспроизведением тяжелого рока и РЭПа. Но для лёгкого металла вполне приемлем. Жалобы на качество баса, указывают, по сути, на один из главных недостатков – слабые низы.

Еще одним недостатком является присутствие в амплитудно-частотных характеристиках (АЧХ) искажений в диапазоне от 2 до 5 кГц, а также на пике 400-500 Гц. Чаще всего их связывают с заводским браком – неправильно приклеенной гофрой диффузора. Порой она соединена не вплотную с краем корзины, а разделена бумажной полоской шириной 4-5 мм. Для выравнивания АЧХ динамики дорабатывают путем замены уплотняющего кольца.

Но, несмотря на недостатки некоторые люди, особо нетребовательные к акустике, послушав 4ГД-35 отказываются от использования трехполосных колонок и импортных аналогов в пользу последнего. Становятся ярыми фанатами широкополосника и считаю его лучшим изобретением в аудиомире.

Пример реализации одной из самодельных колонок TQWP на 4гд 35 сморите в видеоролике.

Особенности и недостатки

Динамик имеет полностью бумажный диффузор с пропиткой и штампованную корзину. Он достаточно большой и мягкий, можно сказать — идеальный для домашней акустики. Считается, что подходит для прослушивания инструментальной, классической, симфонической музыки и не справляется с воспроизведением тяжелого рока и РЭПа. Но для лёгкого металла вполне приемлем. Жалобы на качество баса, указывают, по сути, на один из главных недостатков – слабые низы.

Еще одним недостатком является присутствие в амплитудно-частотных характеристиках (АЧХ) искажений в диапазоне от 2 до 5 кГц, а также на пике 400-500 Гц. Чаще всего их связывают с заводским браком – неправильно приклеенной гофрой диффузора. Порой она соединена не вплотную с краем корзины, а разделена бумажной полоской шириной 4-5 мм. Для выравнивания АЧХ динамики дорабатывают путем замены уплотняющего кольца.

Но, несмотря на недостатки некоторые люди, особо нетребовательные к акустике, послушав 4ГД-35 отказываются от использования трехполосных колонок и импортных аналогов в пользу последнего. Становятся ярыми фанатами широкополосника и считаю его лучшим изобретением в аудиомире.

Пример реализации одной из самодельных колонок TQWP на 4гд 35 сморите в видеоролике.

Особенности и недостатки

Динамик имеет полностью бумажный диффузор с пропиткой и штампованную корзину. Он достаточно большой и мягкий, можно сказать — идеальный для домашней акустики. Считается, что подходит для прослушивания инструментальной, классической, симфонической музыки и не справляется с воспроизведением тяжелого рока и РЭПа. Но для лёгкого металла вполне приемлем. Жалобы на качество баса, указывают, по сути, на один из главных недостатков – слабые низы.

Еще одним недостатком является присутствие в амплитудно-частотных характеристиках (АЧХ) искажений в диапазоне от 2 до 5 кГц, а также на пике 400-500 Гц. Чаще всего их связывают с заводским браком – неправильно приклеенной гофрой диффузора. Порой она соединена не вплотную с краем корзины, а разделена бумажной полоской шириной 4-5 мм. Для выравнивания АЧХ динамики дорабатывают путем замены уплотняющего кольца.

Но, несмотря на недостатки некоторые люди, особо нетребовательные к акустике, послушав 4ГД-35 отказываются от использования трехполосных колонок и импортных аналогов в пользу последнего. Становятся ярыми фанатами широкополосника и считаю его лучшим изобретением в аудиомире.

Пример реализации одной из самодельных колонок TQWP на 4гд 35 сморите в видеоролике.

Общие сведения

В настоящее время на различных форумах по аудиотематике идут бесконечные споры по созданию акустических систем на базе широкополосника 4ГД-35. Есть информация о невероятно хорошем и живом звучании подобных сборок, а также многочисленные примеры создания их своими руками за небольшие деньги. Встречаются конструкции в щите, рупоре, открытых и закрытых ящиках.

Некоторые умельцы ставят их в так называемую трубу Войта (TQWP), хорошо зарекомендовавшую себя при воспроизведении басов в небольших помещениях. Для поддержки высоких частот, через конденсатор в 1-2 мкФ, добавляется пищаль 2ГД-36. Примеры подобных самодельных колонок воплощены в жизнь уже многими меломанами.

Маркировка

Выпускался примерно с 1973 года на предприятии «Динамик» г.Гагарин, которое уже прекратило производство подобного оборудования. В разное время в его конструкцию вносились небольшие доработки и изменения. На первых изделиях символы «ГОСТ 9010-73» наносились на металлическую часть зеленой краской, вместе с печатью технического контроля «ОТК». Некоторые считают, что звук от них более качественный и объемный.

Позже появились модифицированные версии, с применяем требований другого стандарта — ГОСТ 9010-78. Они немного отличались визуально от своих предшественников, а на корпусе стоял красный штампик «СССР». В 80-xx на устройство наносится другая маркировка — «8ГДШ-1-4».

Технические параметры

Рассмотрим основные паспортные технические характеристики на 4ГД-35:

• диапазон поддерживаемых частот: 63 – 12500Гц
• мощность: рабочая 0,8 Вт; номинальная 4 Вт; кратковременная пиковая (PMPO) до 15 Вт; долговременная (RMS) 8 Вт;
• чувствительность: 92дБ;
• неравномерность АЧХ: 16дБ;
• коэффициент гармоник (при 0,8 Вт): 125 Гц: 7 %; 200 – 300 Гц: 5%; 1000 – 8000 Гц: 3%
• акустический импеданс (сопротивление): 4Ом;
• полная добротность: 1,1-1,7;
• резонансная частота в воздухе: 50-85 Гц;
• размер: диаметр диффузор 200 мм; глубина 75,6 мм;
• масса: 0,88 кг

Колонки, которые ничего не стоят.

Введение

У многих, наверное, на столе рядом с компьютером стоят маленькие колонки,
или динамики вмонтированы в мониторе (клавиатуре ;-). Но мало кто
задумывался о качестве их звука. Ведь действительно, для воспроизведения
mp3 с битрейтом 128 или фонового прослушивания радио их вполне хватает.

Но вот стоит взять что-нибудь получше (mp3 с битрейтом 192), а лучше
запустить компакт через ЦАП звуковой платы (есть такие программы), как
сразу заметно не хватает высоких, стереоэффекты размазаны, звук явно
оставляет желать лучшего.

Я не утверждаю, что у всех колонок такой звук, но редко кто при покупке
компьютера сразу заботится о выборе качественных колонок. Берут обычно дешевые
в пределах 15$. А такие колонки по определению не могут звучать, т.к. в
них установлен дешевый усилитель, который ничуть не лучше встроенного в
звуковую плату компьютера (ну может чуть-чуть), установлена одна
динамическая головка с жестким диффузором (реже две, причем вторая скорее
всего пластиковая или вообще пьезоэлемент) и еще, что меня больше всего
удивляет, сделана труба фазоинвертора. И это в таком маленьком скворечнике
фазоинвертор! Мало того, что фазоинвертор настроен на частоту основного
резонанса головки (порядка 100Гц), так еще при этом пластмассовый корпус
весьма сильно резонирует, добавляя к звуку дополнительных икажений.

А что делать?

Если Вы задали этот вопрос, можете читать ответ ниже. Остальных попрошу
оставить помещение.

Так вот я предлагаю сделать колонки самому. Да, имено так! Более того,
это не обойдется Вам в какую-либо сумму денег, не считая покупки микросхем
для нового усилителя. Если кто решит сэкономить или не хочет возиться
с «печатками», могут использовать встроенный усилитель звуковой платы.
Правда звук в этом случае будет гораздо хуже, но все же лучше стандартных
компьютерных «скворечников».

Итак приступим:

1. Конструкция и детали.

Колонки представляют собой 2х-полосную акустическую систему, выполненную
в виде закрытого ящика.

Как я уже сказал выше, затраты на сами колонки не стоят вообще ничего.
А дело все в том, что я использовал для них материалы и детали от старых
ламповых цветных телевизоров, отслуживших свой век. Ведь действительно,
старые «гробы», ламповые телевизоры, которые включают дачники приехав
весной на дачу, все чаще ломаются, а чинить их уже почти никто не берется.
Вот их и выбрасывают. А нам именно это и нужно.

Для изготовления колонок нужно:

• пара динамиков 3ГД-38 (5ГДШ-4-4 новое название)
• пара динамиков 2ГД-36-2500. Если кто найдет получше, может поставить их,
  но я здесь их не привожу, т.к. тогда придется отвалить за это денег, а
  этого в статье не предусмотрено.
• пара конденсаторов по 4 мкФ. Они обычно ставятся рядом с ВЧ головками
  2ГД-36
• лакированые ДСП толщиной от 16 до 20 мм в зависимости от модели телевизора.
  Для добывания ДСП придется разломать 3-4 телевизора.

Плитки риспиливают циркуляркой или ножовкой на доски размерами

220×300мм — передняя и задняя стенки, всего 4 шт.

180×300мм — боковушки, тоже 4шт.

верхнияя и нижняя стенки в зависимости от толщины досок могут быть различной
длины. У меня например 220×220мм

2. Сборка.

В передней стенке нужно выпилить лобзиком отверстия для головок.

Для СЧ отверстие диаметром 140мм расположено на центральной оси на 40мм от
нижнего края.

Для ВЧ выпиливается овальное отверстие 74×43мм также на центральной оси
на 40мм от верхнего края.

Ящик скрепляется теми же уголками, что использовались в телевизоре.
Головки подключаются синфазно, для ВЧ в разрыв плюса включается тот самый
конденсатор — простейший ВЧ фильтр.

СЧ головку желательно обтянуть сзади марлей в пару-тройку слоев.
Кроме того необходимо сшить марлевый мешочек чуть поменьше внутреннего
объема колонки и заполнить его распушенной ватой, это в какой-то мере
позволит демпфировать СЧ головку. Без ваты колонки весьма неприятно «бубнят».

Стыки плиток надо замазать пластилином.

Теперь колонки в сборе, можно приступать к прослушиванию.

3. Усилитель.

Усли Вы все же решили собрать свой усилитель, могу порекомендовать
УМЗЧ на трех микросхемах Н.Е.Сухова, как наиболее простой для повторения.
Микросхема-коммутатор входов в нашем случае не нужна, т.е. остается всего
две.

Я правда использовал УМЗЧ А.Агеева из «Радио» 82,N2.

Заключение.

При прослушивании колонки показали весьма приятное звучание в диапазоне
средних частот. Высокие все же слабоваты, но чего же хотеть от халявных
деталей. Если поставить вместо 2ГД-36 хотя бы 10ГДВ-2, то высоких будет
хоть отбавляй.

PS: Если остались какие-то вопросы, кого-нибудь заинтересовала эта статья
или есть предложения, милости прошу в мыло:
Сюда

Общие сведения

В настоящее время на различных форумах по аудиотематике идут бесконечные споры по созданию акустических систем на базе широкополосника 4ГД-35. Есть информация о невероятно хорошем и живом звучании подобных сборок, а также многочисленные примеры создания их своими руками за небольшие деньги. Встречаются конструкции в щите, рупоре, открытых и закрытых ящиках.

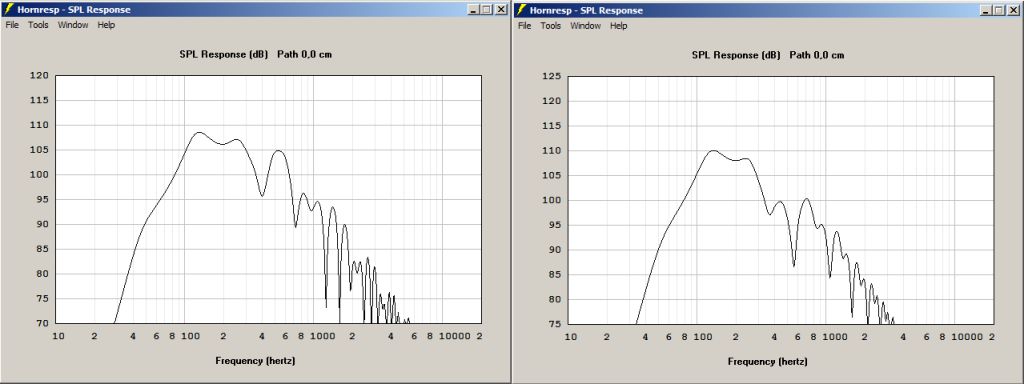

Некоторые умельцы ставят их в так называемую трубу Войта (TQWP), хорошо зарекомендовавшую себя при воспроизведении басов в небольших помещениях. Для поддержки высоких частот, через конденсатор в 1-2 мкФ, добавляется пищаль 2ГД-36. Примеры подобных самодельных колонок воплощены в жизнь уже многими меломанами.

Маркировка

Выпускался примерно с 1973 года на предприятии «Динамик» г.Гагарин, которое уже прекратило производство подобного оборудования. В разное время в его конструкцию вносились небольшие доработки и изменения. На первых изделиях символы «ГОСТ 9010-73» наносились на металлическую часть зеленой краской, вместе с печатью технического контроля «ОТК». Некоторые считают, что звук от них более качественный и объемный.

Позже появились модифицированные версии, с применяем требований другого стандарта — ГОСТ 9010-78. Они немного отличались визуально от своих предшественников, а на корпусе стоял красный штампик «СССР». В 80-xx на устройство наносится другая маркировка — «8ГДШ-1-4».

Технические параметры

Рассмотрим основные паспортные технические характеристики на 4ГД-35:

• диапазон поддерживаемых частот: 63 – 12500Гц
• мощность: рабочая 0,8 Вт; номинальная 4 Вт; кратковременная пиковая (PMPO) до 15 Вт; долговременная (RMS) 8 Вт;
• чувствительность: 92дБ;
• неравномерность АЧХ: 16дБ;
• коэффициент гармоник (при 0,8 Вт): 125 Гц: 7 %; 200 – 300 Гц: 5%; 1000 – 8000 Гц: 3%
• акустический импеданс (сопротивление): 4Ом;
• полная добротность: 1,1-1,7;
• резонансная частота в воздухе: 50-85 Гц;
• размер: диаметр диффузор 200 мм; глубина 75,6 мм;
• масса: 0,88 кг

4ГД-36

KSM74 Вы, всё таки не ответили на два вопроса. Но, скорее всего, Вы счастливый обладатель динамиков с «продавленными» диффузорами .

Если динамики долгое время не работали, то от времени происходит усыхание или стягивание (не знаю как правильно) бумаги, особенно в местах её искривления, а именно на верхнем гофре. В результате диффузор втягивается внутрь магнитной системы и может перемещаться легко только наружу, а внутрь чуть-чуть, и с приложением значительного усилия. То есть диффузор провалился внутрь, относительно своего среднего положения.

Негативные последствия таких изменений в положении диффузора нельзя преувеличить. Это и повышение (оч. значительное) искажений, и увеличение частоты резонанса, и изменение добротности до диких значений, да что там говорить — это уже не динамик!!! Правильно работать он уже не будет!!!

У меня получалось исправить такую засаду. Лечится болезнь довольно просто. Кольцевые впадины верхнего гофра, с помощью ватки, намотанной на спичку, смазываются немного водой. На фотке места смачивания указаны красными стрелочками.

С обратной стороны диффузора так-же промазываем водичкой впадины (через окна диффузородержателя)

Даём воде немного впитаться (1-1,5) минуты, и выдвинув осторожно руками диффузор наружу, подкладываем поролон, так, чтобы диффузор остался до упора выдвинут из магнитной системы. При этом поролон не должен гнуть конус диф-ра

Поэтому лучше его размещать ближе к катушке (там больше жёсткость диффузора). На фотках далековато!!!

Критерий «до упора» — пока не начнёт немного выгибаться край диффузора возле гофра.

В таком состоянии диффузор я сушу феном. Сушу тщательно, пока не разогреется диффузородержатель (тёпленький) и не останется никаких следов влаги.

После этого поролон извлекаем. Диффузор немного отпрыгнет назад (внутрь). Проверяем руками симметричность длины хода вперёд-назад. Назад, теперь должно получиться немного больше свободного хода (чтобы выпрямить, надо перегнуть! Мао-Дзе-Дун).

Дальше, по мере остывания, диффузор сам собой будет потихоньку втягиваться

Важно остановить его немного впереди среднего положения. На фотографиях выше показан именно этот этап

В таком состоянии динамик оставляем на 4-6 дней. Затем поролон вынимаем — диффузор уже не прыгает, но всё равно диффузор со временем немного уползёт назад (для этого и останавливали мы его немного впереди!!!). Даём динамику тренировку в течении 24-48 часов с хорошей амплитудой 15-20 Гц (чтоб не слышно было), и снова проверяем подвес. Диффузор должен от одинакового усилия перемещаться на одинаковые расстояния и вперёд и назад!!!

При подобной доработке (восстановлении) не меняется самое главное — расчётная жёсткость подвеса и его линейность, не нарушается центровка диффузора, его форма и радиальная жёсткость.

Забыл: В случае если верхний подвес пропитан мастикой, как в Вашем случае, вместо воды я использую какой-нибудь летучий растворитель (646, 647). Остальное всё по графику!!!

Должно помочь!!!

Fil Я обмерял подобные динамики. На паре получились Q=0.9 и Q=1.1 ИМХО это больше похоже на правду. При высокой добротности (выше 1,3-1,5) звук становится раздражающе-ядовитым (как у 4ГД-8Е), а у сабжа лично я этого не ощутил, что и подтвердили измерения.

Опять-таки всё сказанное ИМХО.

Рецепт и ингредиенты

Корпус из ламинированного ДСП толщиной 16мм. Крепление внутреннее: рейки, шурупы, клей. Дополнительно утолщать стенки я не стал (кроме нижней части лицевой панели), мотивируя это тем, что акустика маломощная.

Внутреннее демпфирование корпуса: войлок, синтепон.

Под динамики надо подложить уплотнитель или «посадить» их на пластелин.

Основание: ДСП плита с декоративным алюминиевым уголком по периметру.

Ножки регулируемые, на основе мебельных гаек «краб».

Фильтр – конденсатор МБГЩ-2 4мкф 160в.

Подключение динамиков синфазное.

Внутренние провода медные 1,5 мм «Одескабель».

Разъемы под «банан» советские приборные (бронзовый точеный контакт в корпусе из карболита).

Кабель «усилитель-АС»: Одескабель 2Х4мм; разъёмы «бананы» Profigold.

Итого: 72$.

Собрав корпус, закрепив и подключив динамики, расставьте АС в нужное вам положение в комнате. Прослушайте свою любимую музыку на интересующей вас громкости. Добавляйте войлок и синтепон «по вкусу», добиваясь нужного вам оттенка а звуке.

Спасибо за внимание и желаю успехов

Рецепт и ингредиенты

Корпус из ламинированного ДСП толщиной 16мм. Крепление внутреннее: рейки, шурупы, клей. Дополнительно утолщать стенки я не стал (кроме нижней части лицевой панели), мотивируя это тем, что акустика маломощная.

Внутреннее демпфирование корпуса: войлок, синтепон.

Под динамики надо подложить уплотнитель или «посадить» их на пластелин.

Основание: ДСП плита с декоративным алюминиевым уголком по периметру.

тест

Ножки регулируемые, на основе мебельных гаек «краб».

Фильтр – конденсатор МБГЩ-2 4мкф 160в.

Подключение динамиков синфазное.

Внутренние провода медные 1,5 мм «Одескабель».

Разъемы под «банан» советские приборные (бронзовый точеный контакт в корпусе из карболита).

Кабель «усилитель-АС»: Одескабель 2Х4мм; разъёмы «бананы» Profigold.

Итого: 72$.

Собрав корпус, закрепив и подключив динамики, расставьте АС в нужное вам положение в комнате. Прослушайте свою любимую музыку на интересующей вас громкости. Добавляйте войлок и синтепон «по вкусу», добиваясь нужного вам оттенка а звуке.

Спасибо за внимание и желаю успехов

Общие сведения

В настоящее время на различных форумах по аудиотематике идут бесконечные споры по созданию акустических систем на базе широкополосника 4ГД-35. Есть информация о невероятно хорошем и живом звучании подобных сборок, а также многочисленные примеры создания их своими руками за небольшие деньги. Встречаются конструкции в щите, рупоре, открытых и закрытых ящиках.

Некоторые умельцы ставят их в так называемую трубу Войта (TQWP), хорошо зарекомендовавшую себя при воспроизведении басов в небольших помещениях. Для поддержки высоких частот, через конденсатор в 1-2 мкФ, добавляется пищаль 2ГД-36. Примеры подобных самодельных колонок воплощены в жизнь уже многими меломанами.

Маркировка

Выпускался примерно с 1973 года на предприятии «Динамик» г.Гагарин, которое уже прекратило производство подобного оборудования. В разное время в его конструкцию вносились небольшие доработки и изменения. На первых изделиях символы «ГОСТ 9010-73» наносились на металлическую часть зеленой краской, вместе с печатью технического контроля «ОТК». Некоторые считают, что звук от них более качественный и объемный.

Позже появились модифицированные версии, с применяем требований другого стандарта — ГОСТ 9010-78. Они немного отличались визуально от своих предшественников, а на корпусе стоял красный штампик «СССР». В 80-xx на устройство наносится другая маркировка — «8ГДШ-1-4».

Технические параметры

Рассмотрим основные паспортные технические характеристики на 4ГД-35:

• диапазон поддерживаемых частот: 63 – 12500Гц
• мощность: рабочая 0,8 Вт; номинальная 4 Вт; кратковременная пиковая (PMPO) до 15 Вт; долговременная (RMS) 8 Вт;
• чувствительность: 92дБ;
• неравномерность АЧХ: 16дБ;
• коэффициент гармоник (при 0,8 Вт): 125 Гц: 7 %; 200 – 300 Гц: 5%; 1000 – 8000 Гц: 3%
• акустический импеданс (сопротивление): 4Ом;
• полная добротность: 1,1-1,7;
• резонансная частота в воздухе: 50-85 Гц;
• размер: диаметр диффузор 200 мм; глубина 75,6 мм;
• масса: 0,88 кг

XFX Радеон RX 550 4 ГБ

Лучшие характеристики и функции

• Тест производительности графического процессора 3DMark 11
• Оценка графического бенчмарка 3DMark Fire Strike
• Оценка 3DMark Fire Strike
• Оценка графического процессора 3DMark Cloud Gate
• Тест GPU 3DMark Ice Storm

Производительность

XFX Radeon RX 550 4 ГБ: 1872 Лучший показатель:

Память

XFX Radeon RX 550 4 ГБ: 563 Лучший показатель:

Общая информация

XFX Radeon RX 550 4 ГБ: 95 Лучший показатель:

Функции

XFX Radeon RX 550 4 ГБ: 173 Лучший показатель:

XFX Radeon RX 550 4 ГБ: 583 Лучший показатель:

Описание

Видеокарта XFX Radeon RX 550 4GB на архитектуре Polaris имеет 2200 млн транзисторов, тех. процесс 14 нм. Частота графического ядра составляет 1100 МГц. Что касается памяти, то здесь установлено 4 ГБ. DDR5, частота 1750 МГц и максимальная пропускная способность 112 Гбит/с. Размер текстуры составляет 38,5 GTexels/s. Флопс 1,2. При этом максимальное количество баллов на сегодня составляет 260261 балл. Согласно бенчмарку 3DMark видеокарта набрала 3572 балла из 49 возможных.575 возможных. Версия Directx — 12. Версия OpenGL — 4.5. Что касается охлаждения, здесь требуется тепловыделение 65 Вт. В наших тестах видеокарта набрала 106909 баллов.

Почему XFX Radeon RX 550 4 ГБ лучше других

• Базовая тактовая частота графического процессора 1100 МГц. Этот параметр выше, чем у 58%

• Тест производительности графического процессора 3DMark 11: 4468 . Этот параметр ниже, чем у 31%
• баллов бенчмарка 3DMark Fire Strike Graphics 3572. Этот показатель ниже, чем у 37%
• Оценка 3DMark Fire Strike 3184 . Этот параметр ниже, чем у 29%
• баллов бенчмарка 3DMark Cloud Gate GPU 22589. Этот параметр ниже, чем у 29%
• 3DMark Ice Storm GPU Benchmark Score 234471. Этот параметр ниже, чем у 24%
• ОЗУ 4 ГБ. Этот параметр ниже, чем у 36%
• Пропускная способность памяти 112 ГБ/с. Этот параметр ниже, чем у 48%

Обзор XFX Radeon RX 550 4 ГБ

Производительность Память Главная Информация Функции Порты Сравнительные тесты

Обзор XFX Radeon RX 550 4 ГБ: основные моменты

Базовая тактовая частота GPU

Графический процессор (GPU) имеет высокую тактовую частоту.

1100 МГц

макс. 2457

Средняя: 938 МГц

2457 МГц

Скорость памяти графического процессора

Это важный аспект для расчета пропускной способности памяти.

1750 МГц

макс. 16000

Средняя: 1326,6 МГц

16000 МГц

FLOPS

Измерение вычислительной мощности процессора называется FLOPS.

1,2 терафлопс

макс. 1142,32

Среднее значение: 92,5 терафлопс

1142,32 терафлопс

Turbo gpu

Если частота GPU упала ниже своего предела, то для повышения производительности можно перейти на более высокую тактовую частоту.

1203 МГц

макс. 2903

Средняя: 1375,8 МГц

2903 МГц

Размер текстуры

Каждую секунду на экране отображается определенное количество текстурированных пикселей.

38,5 Гтекселей/с

макс. 756,8

В среднем: 145,4 GTexels/с

756,8 ГТекселей/с

Название архитектуры

Polaris

ГП

Поларис 12

Общая память

Недоступно

Оценка производительности

1. 1 2 3 4 5 6 7 8 9 10

Пропускная способность памяти

Это скорость, с которой устройство сохраняет или считывает информацию.

112 ГБ/с

макс. 2656

В среднем: 198,3 ГБ/с

2656 ГБ/с

Эффективная скорость памяти

Эффективная частота памяти рассчитывается на основе размера и скорости передачи информации памяти. Производительность устройства в приложениях зависит от тактовой частоты. Чем она выше, тем лучше. Показать больше

7000 МГц

макс. 19500

Средняя: 6984,5 МГц

19500 МГц

ОЗУ

4ГБ

макс. 128

В среднем: 4,6 ГБ

128 ГБ

Версии памяти GDDR

Последние версии памяти GDDR обеспечивают высокую скорость передачи данных для повышения общей производительности

5

Среднее: 4,5

6

Ширина шины памяти

Широкая шина памяти означает, что она может передавать больше информации за один цикл. Это свойство влияет на производительность памяти, а также на общую производительность видеокарты устройства. Показать больше

128 бит

макс. 8192

Среднее: 290,1 бит

8192 бит

Память скорости

1. 1 2 3 4 5 6 7 8 9 10

Потребляемая мощность (TDP)

Требования к тепловыделению (TDP) — это максимально возможное количество энергии, рассеиваемой системой охлаждения. Чем ниже TDP, тем меньше энергии будет потребляться. Показать больше

65 Вт

Среднее: 140,4 Вт

2 Вт

Технологический процесс

Малый размер полупроводников означает, что это микросхема нового поколения.

14 нм

Среднее значение: 47,5 нм

4 нм

Количество транзисторов

Чем больше их количество, тем на большую мощность процессора это указывает.

2200 миллионов

макс. 80000

В среднем: 5043 миллиона

80000 миллионов

Интерфейс подключения PCIe

Обеспечена значительная скорость карты расширения, используемой для подключения компьютера к периферийным устройствам. Обновленные версии предлагают впечатляющую пропускную способность и высокую производительность. Показать больше

3

Среднее: 2,8

5

Ширина

170 мм

макс. 421,7

Средний: 242,6 мм

421,7 мм

Высота

120,9 мм

макс. 180

Средний: 119,1 мм

180 мм

Тариф общая информация

1. 1 2 3 4 5 6 7 8 9 10

DirectX

Используется в требовательных играх, обеспечивает улучшенную графику

12

макс. 12,2

Средний: 11,1

12,2

OpenGL

Используется некоторыми приложениями для использования мощности графического процессора для неграфических вычислений. Чем новее версия, тем функциональнее она будет

2.2

макс. 4,6

Среднее: 1,7

4,6

OpenGL

Более поздние версии обеспечивают высокое качество игровой графики

4,5

макс. 4,6

В среднем: 4

4,6

Поддерживает технологию FreeSync

Доступно

Модель шейдера

6.4

макс. 6,6

Среднее: 5,5

6,6

Vulkan

1. 2

Оценочные функции

1. 1 2 3 4 5 6 7 8 9 10

Имеет выход HDMI

Выход HDMI позволяет подключать устройства с портами HDMI или mini HDMI. Они могут отправлять видео и аудио на дисплей.

В наличии

Версия HDMI

Последняя версия обеспечивает широкий канал передачи сигнала за счет увеличенного количества аудиоканалов, кадров в секунду и т. д.

2

макс. 2,1

Среднее: 2

2.1

DisplayPort

Позволяет подключаться к дисплею с помощью DisplayPort

1

Среднее: 2

4

Выходы DVI

Позволяет подключаться к дисплею с помощью DVI

1

Среднее: 1,4

3

Количество разъемов HDMI

Чем больше их количество, тем больше устройств можно подключить одновременно (например, игровых/ТВ-приставок)

1

Среднее: 1,1

3

HDMI

Доступно

Скорость портов

1. 1 2 3 4 5 6 7 8 9 10

Оценка графического процессора 3DMark Cloud Gate:

22589

макс. 191204

Среднее значение: 80042,3

191204

Оценка 3DMark Fire Strike

3184

макс. 38276

В среднем: 12463

38276

Оценка графического бенчмарка 3DMark Fire Strike

3572

макс. 49575

Среднее значение: 11859,1

49575

Тест производительности графического процессора 3DMark 11

4468

макс. 57937

Среднее значение: 18799,9

57937

Тестовый балл графического процессора 3DMark Ice Storm

234471

макс. 533357

Средний: 372425,7

533357

Сравнительные тесты скорости

1. 1 2 3 4 5 6 7 8 9 10

Часто задаваемые вопросы

Объем оперативной памяти XFX Radeon RX 550 4 ГБ имеет

XFX Radeon RX 550 4 ГБ имеет 4 ГБ.

Какая версия оперативной памяти у XFX Radeon RX 550 4 ГБ?

XFX Radeon RX 550 4 ГБ поддерживает GDDR5.

Какая архитектура видеокарты XFX Radeon RX 550 4GB

Полярис.

Есть ли XFX Radeon RX 550 4GB Freesync

Да.

Сколько ватт потребляет XFX Radeon RX 550 4 ГБ

65 Вт.

Какова пропускная способность памяти XFX Radeon RX 550 4 ГБ

112 ГБ/с.

FLOPS для XFX Radeon RX 550 4 ГБ

1,2 TFLOP.

Какую версию PCIe он поддерживает?

Версия PCIe 3.

Какая ширина шины XFX Radeon RX 550 4GB

128 бит.

Какую версию DirectX поддерживает XFX Radeon RX 550 4 ГБ

DirectX 12.

Сколько портов HDMI имеет XFX Radeon RX 550 4 ГБ

1 порт HDMI.

Поддерживает ли XFX Radeon RX 550 4 ГБ порты DVI

1 порты DVI.

Сколько портов дисплея XFX Radeon RX 550 4 ГБ имеет

1 портов DisplayPort.

быт отзыв ваш

Gigabyte GTX 1650 4GD 4GB GDDR6 Графическая карта Silver

Особенности:

— Работает на базе Geforce® Gtx 1650
— Архитектура Nvidia Turing™ и Geforce Experience™
— Интегрирован с 4 ГБ GDDR6 128-битным интерфейсом памяти
— 80-мм вентилятор с уникальными лопастями
— Размер компактной карты 170 мм

Делитесь видео, снимками экрана и прямыми трансляциями с друзьями. Обновляйте драйверы Geforce. И оптимизируйте настройки игры. Geforce Experience позволяет вам делать все это — незаменимый помощник для вашей видеокарты Geforce.

Больше творчества, меньше ожидания:
— выделенная мощность графического процессора ускоряет творческую многозадачность. Драйверы Nvidia Creator Ready повышают эффективность ваших творческих приложений. Лучшее представление. Надежность. Мы позаботимся о технологии, чтобы вы могли сосредоточиться на своей страсти, творчестве.

Шейдеры Turing:
— Благодаря одновременному выполнению операций с плавающей запятой и целочисленных операций, технологии адаптивного затенения и новой унифицированной архитектуре памяти с вдвое большим объемом кэш-памяти по сравнению с предшественником, шейдеры Turing обеспечивают потрясающее повышение производительности в современных играх. Получите 1,4-кратную энергоэффективность по сравнению с предыдущим поколением для более быстрого, холодного и качественного игрового процесса, который использует преимущества передовых графических функций Turing.
— Потрясающая производительность: легко обновите свой компьютер и подготовьте игру с производительностью, которая в два раза выше, чем у Geforce Gtx 950, и до 70% быстрее, чем у Gtx 1050 в последних играх.
— Nvidia Ansel: этот мощный фоторежим позволяет делать профессиональные фотографии ваших игр, как никогда раньше. Теперь вы можете снимать и делиться своими самыми блестящими игровыми впечатлениями с супер-разрешением, 360-градусным, HDR и стерео фотографиями.
— Специально разработанная система охлаждения Gigabyte: Специально разработанная система охлаждения Gigabyte оснащена 80-мм вентилятором с уникальными лопастями, обеспечивающим эффективное рассеивание тепла для более высокой производительности при более низких температурах.
— Компактный размер для легкой установки: графическая карта длиной менее 170 мм может быть легко установлена ​​в любом маленьком шасси.
— Вентилятор с уникальными лопастями: воздушный поток проходит через треугольную кромку вентилятора и плавно направляется по трехмерной полосе на поверхности вентилятора, эффективно усиливая воздушный поток.
— Ultra Cooling: МОП-транзисторы с низким Rds (On) специально разработаны для обеспечения более низкого сопротивления переключения для более быстрой зарядки и разрядки электрического тока при чрезвычайно низкой температуре.
— Низкие потери мощности: металлический дроссель удерживает энергию намного дольше, чем обычные дроссели с железным сердечником на высокой частоте, что эффективно снижает потери энергии в сердечнике и электромагнитные помехи.
— Увеличенный срок службы: твердотельные конденсаторы с более низким ESR обеспечивают лучшую электропроводность для превосходной производительности системы и увеличения срока службы.
— Дружественный дизайн печатной платы: полностью автоматизированный производственный процесс обеспечивает высочайшее качество печатных плат и устраняет острые выступы разъемов под пайку, видимые на поверхности обычной печатной платы. Этот удобный дизайн предотвращает порезы рук или непреднамеренное повреждение компонентов при сборке.
— В Total Command: интерфейс и функциональность программного обеспечения зависят от каждой модели.
