Как подключить и использовать 4-разрядный 7-сегментный LED-индикатор KYX-5461AS с Arduino. Какова распиновка KYX-5461AS. Как правильно подключить сегменты и разряды индикатора к пинам Arduino. Какой код нужен для вывода чисел на KYX-5461AS с помощью Arduino.

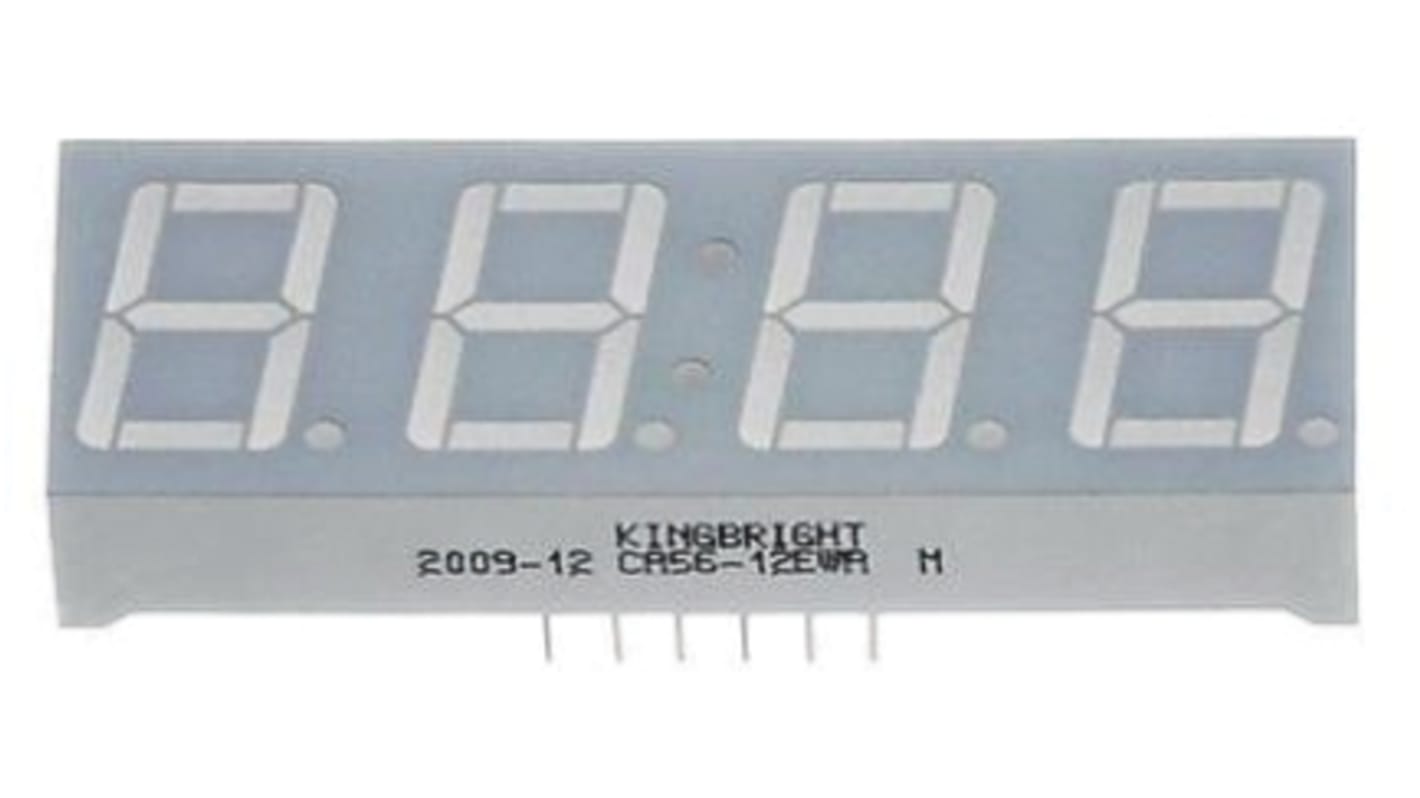

Обзор KYX-5461AS: 4-разрядный 7-сегментный LED-индикатор
KYX-5461AS представляет собой 4-разрядный 7-сегментный LED-индикатор, который часто используется в проектах с Arduino для отображения числовой информации. Рассмотрим основные характеристики и особенности этого компонента:
- 4 разряда для отображения чисел от 0 до 9999
- 7 сегментов в каждом разряде + десятичная точка
- Общий катод
- 12-пиновый корпус для монтажа на плату
- Стандартное напряжение питания 5В
- Совместим с Arduino и другими микроконтроллерами
Распиновка KYX-5461AS
Для правильного подключения KYX-5461AS к Arduino необходимо знать назначение каждого из 12 выводов индикатора:
| Номер пина KYX-5461AS | Назначение | Пин Arduino |
|---|---|---|
| 1 | Сегмент E | 7 |
| 2 | Сегмент D | 8 |
| 3 | Десятичная точка | 9 |
| 4 | Сегмент C | 10 |
| 5 | Сегмент G | 11 |
| 6 | Разряд 4 | 12 |
| 7 | Сегмент B | 13 |
| 8 | Разряд 3 | 2 |
| 9 | Разряд 2 | 3 |
| 10 | Сегмент F | 4 |
| 11 | Сегмент A | 5 |
| 12 | Разряд 1 | 6 |
Подключение KYX-5461AS к Arduino
Для подключения KYX-5461AS к Arduino следуйте этим шагам:
- Подключите пины сегментов (A-G и десятичную точку) к цифровым пинам Arduino согласно таблице выше.
- Подключите пины разрядов (D1-D4) к цифровым пинам Arduino.
- Подключите общий катод индикатора к GND Arduino.
- При необходимости используйте резисторы 220-330 Ом для ограничения тока через светодиоды.
Пример кода для управления KYX-5461AS с помощью Arduino
Вот базовый пример кода для вывода чисел на KYX-5461AS с использованием Arduino:
«`cpp // Определение пинов для сегментов int segA = 5; int segB = 13; int segC = 10; int segD = 8; int segE = 7; int segF = 4; int segG = 11; int segPt = 9; // Определение пинов для разрядов int d1 = 6; int d2 = 3; int d3 = 2; int d4 = 12; // Массив для хранения состояний сегментов для каждой цифры byte digits[10][7] = { {1,1,1,1,1,1,0}, // 0 {0,1,1,0,0,0,0}, // 1 {1,1,0,1,1,0,1}, // 2 {1,1,1,1,0,0,1}, // 3 {0,1,1,0,0,1,1}, // 4 {1,0,1,1,0,1,1}, // 5 {1,0,1,1,1,1,1}, // 6 {1,1,1,0,0,0,0}, // 7 {1,1,1,1,1,1,1}, // 8 {1,1,1,1,0,1,1} // 9 }; void setup() { // Установка пинов сегментов на выход pinMode(segA, OUTPUT); pinMode(segB, OUTPUT); pinMode(segC, OUTPUT); pinMode(segD, OUTPUT); pinMode(segE, OUTPUT); pinMode(segF, OUTPUT); pinMode(segG, OUTPUT); pinMode(segPt, OUTPUT); // Установка пинов разрядов на выход pinMode(d1, OUTPUT); pinMode(d2, OUTPUT); pinMode(d3, OUTPUT); pinMode(d4, OUTPUT); } void loop() { // Пример вывода числа 1234 displayNumber(1234); } void displayNumber(int num) { int digit; for(int i = 0; i < 4; i++) { digit = num % 10; displayDigit(digit); selectDigit(i); delay(5); turnOffDigits(); num /= 10; } } void displayDigit(int digit) { digitalWrite(segA, digits[digit][0]); digitalWrite(segB, digits[digit][1]); digitalWrite(segC, digits[digit][2]); digitalWrite(segD, digits[digit][3]); digitalWrite(segE, digits[digit][4]); digitalWrite(segF, digits[digit][5]); digitalWrite(segG, digits[digit][6]); } void selectDigit(int digitNumber) { switch(digitNumber) { case 0: digitalWrite(d1, LOW); break; case 1: digitalWrite(d2, LOW); break; case 2: digitalWrite(d3, LOW); break; case 3: digitalWrite(d4, LOW); break; } } void turnOffDigits() { digitalWrite(d1, HIGH); digitalWrite(d2, HIGH); digitalWrite(d3, HIGH); digitalWrite(d4, HIGH); } ```displayNumber() в цикле loop(), чтобы отобразить нужное вам значение.
Советы по использованию KYX-5461AS
При работе с KYX-5461AS следует учитывать несколько важных моментов:
- Используйте технику мультиплексирования для отображения чисел, активируя каждый разряд по очереди.
- Обновляйте дисплей достаточно часто (обычно каждые 1-5 мс), чтобы избежать мерцания.
- При необходимости используйте резисторы для ограничения тока через светодиоды.
- Для более сложных приложений рассмотрите возможность использования специализированных драйверов светодиодов.
Заключение
KYX-5461AS — это простой в использовании 4-разрядный 7-сегментный LED-индикатор, который отлично подходит для проектов Arduino, требующих числового вывода. Правильное подключение и программирование позволяет легко интегрировать его в различные устройства, от часов до измерительных приборов.
Часто задаваемые вопросы о KYX-5461AS
Какое максимальное число можно отобразить на KYX-5461AS?
На KYX-5461AS можно отобразить числа от 0 до 9999, так как индикатор имеет 4 разряда. При необходимости отображения бóльших чисел можно использовать прокрутку или чередование отображаемых значений.
Можно ли использовать KYX-5461AS с другими микроконтроллерами, кроме Arduino?
Да, KYX-5461AS можно использовать с любым микроконтроллером, способным управлять цифровыми выходами. Принцип подключения и управления будет аналогичным, но потребуется адаптация кода под конкретную платформу.
Как отобразить десятичную точку на KYX-5461AS?
Для отображения десятичной точки нужно активировать соответствующий сегмент (подключенный к пину 9 Arduino в нашем примере). Это можно сделать, добавив дополнительную логику в функцию отображения чисел.
Почему на дисплее может появляться мерцание и как его устранить?
Мерцание может возникать из-за недостаточно частого обновления разрядов дисплея. Для устранения этой проблемы:
- Уменьшите задержку между обновлениями разрядов (попробуйте значения от 1 до 5 мс).
- Оптимизируйте код, чтобы уменьшить время выполнения между обновлениями.
- Используйте аппаратные таймеры для более точного управления временем обновления.
Как изменить яркость отображения на KYX-5461AS?
- Изменением значения резисторов, ограничивающих ток через светодиоды (большее сопротивление — меньшая яркость).
- Использованием ШИМ (PWM) для управления яркостью сегментов, если ваш микроконтроллер поддерживает достаточное количество ШИМ-выходов.
- Изменением времени активации каждого разряда при мультиплексировании (меньшее время — меньшая яркость).
Альтернативы KYX-5461AS
Если по каким-то причинам KYX-5461AS не подходит для вашего проекта, рассмотрите следующие альтернативы:
- TM1637 — 4-разрядный 7-сегментный дисплей с встроенным драйвером, требующий всего 2 пина для управления.
- MAX7219 — драйвер светодиодов, позволяющий управлять несколькими 7-сегментными дисплеями через интерфейс SPI.
- OLED-дисплеи — предлагают более гибкие возможности отображения, хотя и требуют больше ресурсов для управления.
- LCD-дисплеи — хороший выбор для отображения большего количества информации, включая текст.
Выбор альтернативы зависит от конкретных требований вашего проекта, таких как энергопотребление, простота использования, гибкость отображения и стоимость.
