561Ие16. Широтно-импульсный модулятор К561ИЕ16: принцип работы, схема и применение

Что такое широтно-импульсная модуляция. Как работает микросхема К561ИЕ16. Для чего используется ШИМ в электронике. Какие преимущества дает применение ШИМ. Как рассчитать и спроектировать схему ШИМ на К561ИЕ16.

Содержание

Принцип работы широтно-импульсной модуляции

Широтно-импульсная модуляция (ШИМ) — это способ кодирования аналогового сигнала в цифровую форму путем изменения ширины (длительности) прямоугольных импульсов при постоянной частоте их следования. ШИМ позволяет эффективно преобразовывать аналоговые сигналы в последовательность цифровых импульсов.

Основные характеристики ШИМ сигнала:

  • Частота следования импульсов (несущая частота) — обычно постоянна
  • Длительность импульсов — изменяется пропорционально амплитуде входного аналогового сигнала
  • Скважность — отношение периода следования к длительности импульса

Принцип работы ШИМ заключается в сравнении входного аналогового сигнала с опорным пилообразным или треугольным напряжением. Когда уровень входного сигнала превышает опорное напряжение, формируется импульс. Длительность импульса пропорциональна амплитуде входного сигнала в данный момент времени.


Микросхема К561ИЕ16 — 14-разрядный двоичный счетчик-делитель

К561ИЕ16 представляет собой 14-разрядный асинхронный двоичный счетчик-делитель. Эта микросхема является функциональным аналогом CD4020 и может использоваться в качестве делителя частоты для формирования ШИМ-сигнала.

Основные характеристики К561ИЕ16:

  • Напряжение питания: 3-15 В
  • Максимальная тактовая частота: 5 МГц при 10 В
  • 14 двоичных выходов с коэффициентами деления от 2 до 16384
  • Вход сброса для установки всех выходов в нулевое состояние
  • Низкое энергопотребление

Микросхема К561ИЕ16 часто используется в схемах ШИМ для деления входной частоты и формирования сигналов с различными коэффициентами заполнения.

Применение широтно-импульсной модуляции в электронике

ШИМ нашла широкое применение в различных областях электроники и электротехники:

  • Управление двигателями постоянного тока
  • Регулирование яркости светодиодов
  • Импульсные источники питания
  • Усилители класса D
  • Преобразователи напряжения
  • Системы управления и автоматики

Использование ШИМ позволяет эффективно и плавно регулировать подводимую к нагрузке мощность при минимальных потерях в силовых ключах. Это обеспечивает высокий КПД и хорошие динамические характеристики систем управления.


Преимущества применения ШИМ

Широтно-импульсная модуляция имеет ряд важных преимуществ по сравнению с аналоговыми методами регулирования:

  • Высокий КПД — до 97-99% в импульсных преобразователях
  • Простота реализации на цифровых микросхемах
  • Хорошая помехозащищенность сигнала
  • Линейность характеристики преобразования
  • Высокая точность регулирования
  • Малые габариты и вес устройств

Благодаря этим достоинствам ШИМ стала стандартом де-факто во многих областях силовой и информационной электроники.

Расчет и проектирование схемы ШИМ на К561ИЕ16

При разработке ШИМ генератора на базе К561ИЕ16 необходимо выполнить следующие шаги:

  1. Выбрать частоту ШИМ сигнала
  2. Рассчитать частоту тактового генератора с учетом коэффициента деления К561ИЕ16
  3. Спроектировать генератор тактовой частоты
  4. Выбрать выходы К561ИЕ16 для формирования ШИМ
  5. Рассчитать цепи формирования опорного пилообразного напряжения
  6. Выбрать компаратор для сравнения входного и опорного сигналов
  7. Разработать выходные каскады ШИМ

Важно обеспечить стабильность тактовой частоты и линейность опорного напряжения для получения качественного ШИМ сигнала. Также следует учитывать требования по быстродействию компаратора.


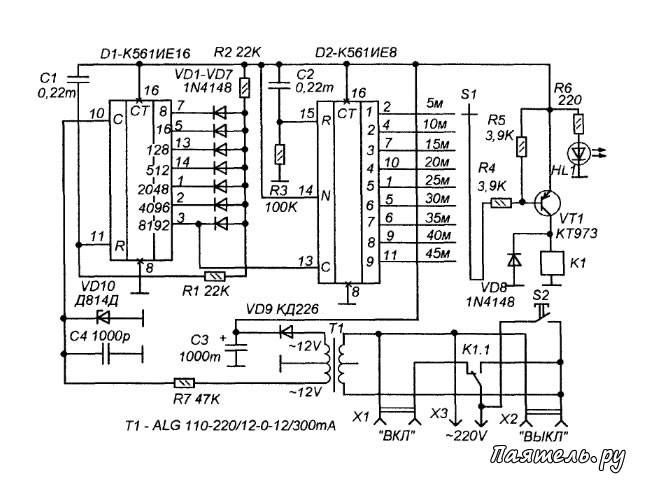

Типовая схема ШИМ генератора на К561ИЕ16

Рассмотрим пример схемы ШИМ генератора на базе К561ИЕ16:

«` Генератор тактовой частоты К561ИЕ16 Генератор пилы Компаратор
Выходной каскад Вход «`

Основные функциональные блоки схемы:

  • Генератор тактовой частоты — задает базовую частоту ШИМ
  • К561ИЕ16 — формирует импульсы с различными коэффициентами заполнения
  • Генератор пилообразного напряжения — создает опорный сигнал
  • Компаратор — сравнивает входной и опорный сигналы
  • Выходной каскад — формирует мощные ШИМ импульсы

Такая схема позволяет получить стабильный ШИМ сигнал с регулируемой частотой и скважностью импульсов. Частота ШИМ определяется делителем К561ИЕ16, а скважность — уровнем входного сигнала.

Особенности применения К561ИЕ16 в схемах ШИМ

При использовании К561ИЕ16 в качестве делителя частоты для ШИМ генератора следует учитывать некоторые особенности:

  • Максимальная рабочая частота ограничена и зависит от напряжения питания
  • Необходимо правильно выбирать коэффициент деления для получения нужной частоты ШИМ
  • Желательно использовать буферные элементы на выходах для повышения нагрузочной способности
  • При работе на высоких частотах важно обеспечить качественную развязку по питанию
  • Неиспользуемые входы следует подключать к общему проводу или питанию

Соблюдение этих рекомендаций позволит реализовать надежный и стабильно работающий ШИМ генератор на базе К561ИЕ16.



Цифровые микросхемы транзисторы.
