Как расшифровать маркировку 5C SMD транзистора. Какие параметры имеет этот транзистор. Где применяется транзистор с кодом 5C. Как правильно использовать 5C SMD транзистор в электронных схемах.
Что означает маркировка 5C на SMD транзисторе
Маркировка 5C на корпусе SMD транзистора обозначает конкретную модель компонента. Этот код используется производителями для сокращенной маркировки миниатюрных корпусов, где невозможно нанести полное наименование.
Код 5C чаще всего соответствует транзистору BC807-40. Это p-n-p биполярный транзистор общего назначения со следующими основными параметрами:
- Максимальное напряжение коллектор-эмиттер: 45 В
- Максимальный ток коллектора: 500 мА
- Коэффициент усиления по току: 250-600
- Корпус: SOT-23
Однако важно учитывать, что один и тот же код может использоваться разными производителями для обозначения различных компонентов. Поэтому для точной идентификации необходимо знать производителя или сверяться с таблицами соответствия SMD-кодов.
Основные параметры и характеристики транзистора с маркировкой 5C
Рассмотрим подробнее основные электрические параметры и предельные характеристики транзистора BC807-40, который чаще всего маркируется кодом 5C:
- Структура: p-n-p
- Максимальное напряжение коллектор-эмиттер: 45 В
- Максимальное напряжение коллектор-база: 50 В
- Максимальное напряжение эмиттер-база: 5 В
- Максимальный постоянный ток коллектора: 500 мА
- Максимальная рассеиваемая мощность: 250 мВт
- Коэффициент усиления по току: 250-600
- Граничная частота коэффициента передачи тока: 100 МГц
- Диапазон рабочих температур: от -55°C до +150°C
Эти параметры позволяют использовать транзистор в широком спектре маломощных аналоговых и цифровых схем.
Области применения транзистора с маркировкой 5C
Транзисторы с маркировкой 5C, такие как BC807-40, находят применение в следующих областях электроники:
- Маломощные усилительные каскады
- Схемы коммутации и переключения
- Драйверы светодиодов
- Источники питания и стабилизаторы напряжения
- Цифровые логические схемы
- Интерфейсные цепи
- Схемы управления электродвигателями малой мощности
Универсальность и хорошие характеристики делают этот транзистор популярным выбором для широкого круга электронных устройств бытового и промышленного назначения.
Как правильно читать маркировку SMD транзисторов
Чтение маркировки SMD транзисторов требует определенных знаний и опыта. Вот несколько ключевых моментов:
- SMD-код обычно состоит из 2-3 символов (букв и цифр)
- Первый символ часто указывает на тип транзистора (биполярный, полевой и т.д.)
- Последующие символы кодируют конкретную модель
- Один и тот же код может обозначать разные компоненты у разных производителей
- Для точной идентификации нужно знать производителя или использовать специальные справочники
При работе с неизвестными SMD компонентами рекомендуется использовать специализированные справочники и онлайн-базы данных для расшифровки маркировки.
Аналоги и замены транзистора с маркировкой 5C
В случае отсутствия транзистора с маркировкой 5C (BC807-40) можно использовать следующие аналоги с близкими характеристиками:
- BC857
- MMBT3906
- 2N3906
- BC327
- BC557
При выборе замены важно учитывать следующие параметры:
- Тип проводимости (p-n-p или n-p-n)
- Максимальное напряжение коллектор-эмиттер
- Максимальный ток коллектора
- Коэффициент усиления по току
- Тип корпуса и расположение выводов
Перед заменой необходимо внимательно сравнить характеристики оригинального транзистора и предполагаемого аналога по даташитам.
Особенности монтажа и пайки SMD транзисторов
Монтаж и пайка SMD транзисторов, таких как 5C (BC807-40), требуют определенных навыков и инструментов. Вот несколько рекомендаций:
- Используйте паяльную станцию с регулировкой температуры
- Применяйте тонкий наконечник паяльника, соответствующий размеру компонента
- Используйте качественный припой с флюсом для SMD-монтажа
- Соблюдайте правильную ориентацию компонента при установке
- Не перегревайте транзистор во время пайки
- После монтажа проверьте качество соединений и отсутствие замыканий
При работе с SMD компонентами рекомендуется использовать увеличительные приспособления или микроскоп для точного позиционирования и контроля качества пайки.
Типичные схемы включения транзистора 5C
Транзистор с маркировкой 5C (BC807-40) может использоваться в различных схемах. Рассмотрим несколько типичных вариантов включения:
- Схема с общим эмиттером — наиболее распространенная конфигурация для усиления сигнала
- Схема с общим коллектором (эмиттерный повторитель) — для согласования импедансов
- Схема с общей базой — для работы на высоких частотах
- Дифференциальный усилитель — для усиления разности двух сигналов
- Токовое зеркало — для создания источника тока
Выбор конкретной схемы включения зависит от требований к усилению, входному и выходному сопротивлению, частотным характеристикам и другим параметрам разрабатываемого устройства.
Тестирование и проверка работоспособности транзистора 5C
Для проверки исправности транзистора с маркировкой 5C можно использовать следующие методы:
- Проверка мультиметром в режиме «прозвонки диодов»
- Измерение коэффициента усиления с помощью специального тестера транзисторов
- Проверка работоспособности в тестовой схеме
- Измерение токов утечки
- Проверка частотных характеристик (для более сложных случаев)
При тестировании важно соблюдать правильную полярность подключения выводов транзистора и не превышать предельно допустимые значения напряжений и токов.
Рекомендации по выбору транзистора для конкретных применений
При выборе транзистора с маркировкой 5C (или его аналогов) для конкретного применения следует учитывать следующие факторы:
- Требуемый коэффициент усиления по току
- Максимальное рабочее напряжение в схеме
- Ожидаемый рабочий ток коллектора
- Необходимая рассеиваемая мощность
- Требования к частотным характеристикам
- Температурный диапазон работы устройства
- Тип корпуса, подходящий для монтажа
Правильный выбор транзистора обеспечит оптимальную работу схемы и долговечность устройства. При сомнениях рекомендуется консультироваться с даташитами производителей и обращаться к опытным разработчикам.

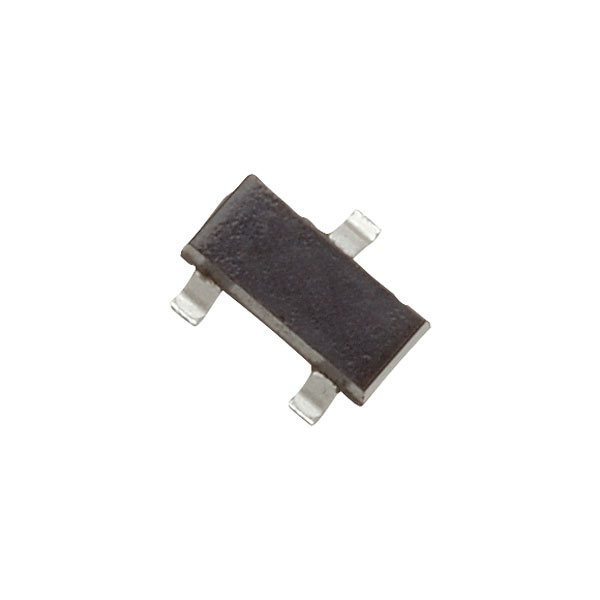

BC807-40 p-n-p транзистор 45В 500мА в SOT 23
| ||||||||||
Цены в формате
.pdf,
. xls |
- Структура……………………………………………………………………………………биполярная,
- Напряжение коллектор эмиттер, макс………………………………………………..45В
- Напряжение коллектор база……………………………………………………………50В
- Напряжение эмиттер база……………………………………………………………….5 В
- Ток коллектора, max……………………………………………………………………..500
- Статический коэффициент передачи тока, в схеме с общим эмиттером..
……250….600* - Рассеиваемая мощность…………………………………………………………………250 мВт
- Граничная частота, не хуже……………………………………………………………100 МГц
- Температура рабочая, макс…………………………………………………………….+150°С
- Температура рабочая, мин……………………………………………………………..-55°С
- Корпус………………………………………………………………………………………SOT23
……250….600*Транзистор BC807-40 имеет пластмассовый корпус с планарными выводами. Предназначен для автоматического монтажа на поверхность печатной платы.
Технические характеристики и маркировка транзистора BC807-40
Комплементарной парой к p-n-p транзистору BC807-40 является n-p-n транзистор BC817-40
В слаботочных и сигнальных цепях широко используются транзисторы p-n-p транзистор BC857B / BC857C и n-p-n транзистор BC847B / BC847C.
Они упакованы в корпус SOT23 и допускают максимальный ток коллектора 100 мA. В зависимости от индекса в маркировки, B или С, транзисторы имеют различный статический коэффициент передачи тока. В меньших SMD корпусах, SOT323, эти транзисторы имеют индекс W в маркировки BC847CW и BC857CW.
Промежуточное значение предельного тока коллектора в 200 мА имеют широко распространённые транзисторы MMBT3904LT1 и MMBT3906LT1.
Для работы в высоковольтных цепях со склада поставляются транзисторы KST42, MMBTA42LT1, MMBTA92LT1. Максимальное напряжение Коллектор Эмиттер этих транзисторов составляет 300В при этом ток коллектора может достигать 500мА.
Для работы в цепях с током до нескольких Ампер поставляются MOSFET транзисторы, работающие на полевом эффекте в полупроводниковом переходе. Эти транзисторы обладают рекордно низким сопротивлением перехода сток-исток. Транзисторы IRLML2502TRPBF, IRLML5203TRPBF, IRLML6401TRPBF в корпусах SOT23. Более мощный полевой транзистор IRFR5305TRPBF упакован в корпусе TO 252.
В самом маленьком корпусе SOT323 поставляется BSP138PS с максимальным рабочим напряжением 60 В.
BC807 40 5C PNP 500MA 45V SOT23 SOT 23 От 3 руб.
Покупатели, купившие этот товар, также купили
Больше выбора
Бизнес информация
Топ 3 магазина
Категории магазина
- Описание|Перевести на английский
- Обзор компании
Пожаловаться на товар
hblljmjn
- Описание|Перевести на английский
- Обзор компании
Добавить в корзину
Особенности
- Тип:
триод
- Упаковки типа:
поверхность патч
- Состояние:
Новые
- Код товара:
417470334
- Категория:
Транзисторы
Описание
Больше описания
Спонсируемые товары, которые могут вам понравиться, больше выбора
похожие предметы
Связанные ключевые слова
Вам также может понравиться
Больше
Для новых пользователей
Присоединиться бесплатноСмотрите персональные рекомендации , Войти
нет , ? Выйти
Детали политики возврата
- Покупатели могут вернуть товар(ы) для возврата средств в течение 7 дней с момента получения товара, и покупатель оплачивает стоимость доставки возврата. Товар(ы) должны быть возвращены в том же состоянии, в котором были получены.
- Покупатели могут вернуть товар(ы) для возврата средств, если они не соответствуют описанию или по причинам качества товара в течение 7 дней с момента получения товара. Покупатель оплачивает стоимость доставки возврата на основе состояния полученного товара.
Товар(ы) должны быть возвращены в том же состоянии, в котором были получены.Внесен в список 16/07/2022
It’s simple!
By ordering now, you’ll earn
Close
Спасибо за комментарии,
мы свяжемся с вами в ближайшее время
Хорошо
Join promotion alliance
Извините, вы пока не являетесь член-партнером.
Пожалуйста, зарегистрируйтесь в качестве нашего партнера и продолжать делиться.
Зарабатывайте неограниченные комиссионные, присоединившись к нашей партнерской программе.
Продолжать
Tebrikler! Artık bir bağlı kuruluşsunuz!
Продолжать
Извините, активация не удалась, попробуйте еще раз.
Продолжать
Add a New List
List Name
Please enter a new list name.
Public ( Anyone can search for and see this list. You can also share this list with friends )
Private (Only you can see this list)
Note
This list name already exists.
0/200
Go to my Favorite Items
Continue Shopping
Код маркировки 5c, код маркировки 5c smd, BC807-40 до XC6371C221D
Код маркировки поиск «5c», поиск 5c найдено 50 записей.
Маркировка электронных компонентов, SMD Коды 5с, 5с**. BC807-40, BC807-40W, MMBD7000, FMMD7000, MM1Z11, код маркировки ic.
| Номер детали | Код маркировки | Производитель | Пакет |
|---|---|---|---|
| BC807-40 | 5С | СГС | СОТ23 |
| БК807-40В | ФИЛИПС(НСП) | СОТ323 | |
| ММБД7000 | 5С | Двиг | СОТ23 |
| FMMD7000 | 5С | Зет | СОТ23 |
| MM1Z11 | 5С | 龙晶微半导体 | СОД-123 |
| РП101К152Б | 5С | РИКОХ | ДФН1612-4Б |
| РП200К101Б | 5С | РИКОХ | ДФН1212-6 |
| XC6217C13A7R-G | 5С | ТОРЭКС | УСПН-4 |
| СК6223Ф2219Р-Г | 5С | ТОРЭКС | USPQ-4B03 |
| СК6221Д5017Р | 5С | ТОРЭКС | УСПН-4 |
| БЗТ52К-28ВУ | 5С | Ттр | СОД-723 |
| БЗС784К28 | 5С | Пйт | СОД-723 |
| ГБЛК05К | 5С | Парт. | СОД-323 |
| ХЗУ5ЦЛЛ | 5С | Рен | УРП |
| MM1Z11 | 5С | Эйк | СОД-123ФЛ |
| ММ5З7В5 | 5С | Ф | СОД-523ФЛ |
| ММСЗ11 | 5С | Эйк | СОД-123 |
| ТКБЗС584К7В5 | 5С | Так | СОД-523ФЛ |
| TCMM5Z7V5 | 5С | Так | СОД-523ФЛ |
| ТВС100В3В3Д | 5С | Сделал | СОД-923 |
| ТВС225В24В0 | 5С | Сделал | ДС-123 |
| TCMM5Z51V | 5С | Так | СОД-523 |
| UNRF2A9 | 5С | Кастрюля | МЛ3 |
| BC807-40 | 5С | ФН | СОТ-23 |
| БК807-40В | 5С | ФН | СОТ-323 |
| FMMD7000 | 5С | Зх | СОТ-23 |
| LBC807-40LT1 | 5С | Лк | СОТ-23 |
| СК9236А20К4Р-Г | 5C0 | ТОРЭКС | УСП-6ЭЛ |
| СК9236А20СЕР | 5C0 | ТОРЭКС | УСП-6С |
| СК9236А21К4Р-Г | 5С1 | ТОРЭКС | УСП-6ЭЛ |
| XC9236A21CER | 5С1 | ТОРЭКС | УСП-6С |
ГЛЗ5. 1С | 5С1 | ПАНДЖИТ | СОД-80 |
| ТЛЗ5.1К | 5С1 | ТАЙТРОН | СОД-80 |
| РКЗ5.1СКУ | 5С1 | Рен | ТУРП-ФМ |
| СК9236А22К4Р-Г | 5С2 | ТОРЭКС | УСП-6ЭЛ |
| XC9236A22CER | 5C2 | ТОРЭКС | УСП-6С |
| СК6371К200Д | 5С200 | ТОРЭКС | УСП-6Б |
| СК6371К201Д | 5C201 | ТОРЭКС | УСП-6Б |
| СК6371К202Д | 5C202 | ТОРЭКС | УСП-6Б |
| XC6371C210D | 5C210 | ТОРЭКС | УСП-6Б |
| СК6371К211Д | 5C211 | ТОРЭКС | УСП-6Б |
| СК6371К212Д | 5C212 | ТОРЭКС | УСП-6Б |
| СК6103К216ЕР | 5C216 | ТОРЭКС | УСП-6С |
| СК6103К217ЭР | 5C217 | ТОРЭКС | УСП-6С |
| СК6103К218ЕР | 5C218 | ТОРЭКС | УСП-6С |
| СК6103К219ЕР | 5C219 | ТОРЭКС | УСП-6С |
| СК6103К220ЭР | 5C220 | ТОРЭКС | УСП-6С |
| СК6371К220Д | 5C220 | ТОРЭКС | УСП-6Б |
| СК6103К221ЕР | 5C221 | ТОРЭКС | УСП-6С |
| СК6371К221Д | 5C221 | ТОРЭКС | УСП-6Б |
