Какие основные характеристики имеет транзистор 5N60C. Где применяется данный компонент. Как проверить исправность транзистора 5N60C мультиметром. Какие существуют аналоги этого транзистора.
Основные характеристики транзистора 5N60C

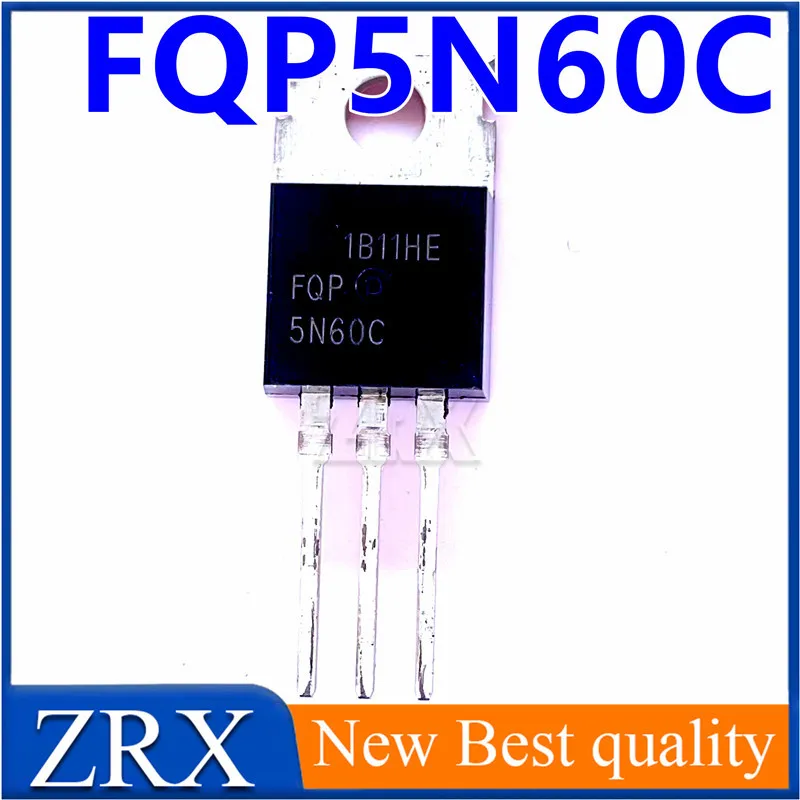

Транзистор 5N60C (также известный как FQPF5N60C) представляет собой N-канальный полевой МОП-транзистор (MOSFET) со следующими ключевыми характеристиками:
- Максимальное напряжение сток-исток: 600 В
- Максимальный ток стока: 4.5 А
- Сопротивление канала в открытом состоянии: 2 Ом
- Корпус: TO-220F
- Рабочая температура: от -55°C до +150°C
Данный транзистор обладает высокой скоростью переключения и низким зарядом затвора, что делает его подходящим для использования в импульсных источниках питания и других высокочастотных схемах.
Области применения транзистора 5N60C
Благодаря своим характеристикам, транзистор 5N60C находит широкое применение в следующих областях:
- Импульсные источники питания
- Преобразователи напряжения
- Драйверы электродвигателей
- Системы управления освещением
- Зарядные устройства
- Бытовая техника
Высокое пробивное напряжение и низкое сопротивление канала делают этот транзистор отличным выбором для коммутации высоковольтных нагрузок с относительно небольшими токами.
Как проверить работоспособность транзистора 5N60C
Для проверки исправности транзистора 5N60C можно использовать цифровой мультиметр. Порядок проверки следующий:
- Переведите мультиметр в режим проверки диодов.
- Подключите черный щуп к выводу истока (S), а красный — к выводу затвора (G). Показания должны быть в пределах 0.5-0.7 В.
- Подключите черный щуп к выводу истока (S), а красный — к выводу стока (D). Показания должны быть «OL» (обрыв цепи).
- Поменяйте щупы местами. Показания также должны быть «OL».
- Замкните выводы затвора и истока. При этом сопротивление между стоком и истоком должно упасть практически до нуля.
Если все измерения соответствуют указанным, транзистор считается исправным. В противном случае компонент, вероятно, вышел из строя и требует замены.
Схема включения транзистора 5N60C
Типовая схема включения транзистора 5N60C в качестве ключевого элемента выглядит следующим образом:
- Исток (S) подключается к общему проводу (земле)
- На затвор (G) подается управляющее напряжение через резистор 100-1000 Ом
- Сток (D) подключается к нагрузке и источнику питания через токоограничивающий резистор
При подаче положительного напряжения на затвор транзистор открывается, обеспечивая протекание тока через нагрузку. При снятии управляющего сигнала транзистор закрывается, разрывая цепь.
Аналоги и замена транзистора 5N60C
В случае необходимости замены, транзистор 5N60C может быть заменен следующими аналогами с близкими характеристиками:
- STP5NK60Z
- IRFP460
- P5NK60ZFP
- BUZ30
- STP6NK60Z
При выборе замены следует обратить внимание на следующие ключевые параметры:
- Максимальное напряжение сток-исток (не менее 600 В)
- Максимальный ток стока (не менее 4.5 А)
- Сопротивление канала в открытом состоянии (желательно не более 2 Ом)
- Совместимость корпуса (TO-220 или аналогичный)
Особенности использования транзистора 5N60C в импульсных источниках питания
Транзистор 5N60C часто применяется в импульсных источниках питания благодаря следующим преимуществам:
- Высокая скорость переключения, позволяющая работать на частотах до нескольких сотен кГц
- Низкое сопротивление канала, снижающее потери на нагрев
- Высокое пробивное напряжение, обеспечивающее надежную работу в высоковольтных схемах
- Встроенный защитный диод, упрощающий схемотехнику
При использовании данного транзистора в импульсных преобразователях следует уделить особое внимание правильному расчету цепей управления затвором для обеспечения быстрого и эффективного переключения.
Меры предосторожности при работе с транзистором 5N60C
При работе с транзистором 5N60C необходимо соблюдать следующие меры предосторожности:
- Использовать антистатические меры защиты при монтаже, так как транзистор чувствителен к статическому электричеству.
- Обеспечить достаточное охлаждение при работе с большими токами, например, используя радиатор.
- Не превышать максимально допустимые параметры, указанные в документации.
- При пайке использовать теплоотвод для предотвращения перегрева кристалла.
- Соблюдать правильную полярность подключения выводов во избежание выхода транзистора из строя.
Соблюдение этих простых правил поможет обеспечить надежную и долговременную работу транзистора в вашем устройстве.
Транзистор 5n60 характеристики — Bitbucket
Created by omitcomgeou1979
snippet.markdown
———————————————————
>>> СКАЧАТЬ ФАЙЛ <<<
———————————————————
Проверено, вирусов нет!
———————————————————
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Транзистор FQPF5N60C (FQPF5N60) — Power MOSFET, N-Channel, 600V, 5A, TO-220FP и другие электронные компоненты по оптовой цене ! | Доставка. The UTC 5N60 is a high voltage power MOSFET and is designed to have better characteristics, such as fast switching time, low gate charge, low on-state.
[[/deleted]] [[^deleted]]
[[/deleted]]
This comment is currently being rendered in creole.
Editing the comment will cause it to be rendered in markdown.
Cancel
This comment is currently being rendered in creole. Editing the comment will cause it to be rendered in markdown.
5n60c схема включения
Здесь перечислены адреса, кому и по каким вопросам вы можете писать. Команда OGame. Все правила, как и Основные положения, вы найдете здесь. Тут собраны ответы на многие вопросы.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Краткий курс: как проверить полевой транзистор мультиметром на исправность
- 10 шт.
/лот FQPF5N60C TO-220 5N60C 5N60 TO220 новый MOS FET транзистор в наличии
- Телевизор TECHNO TS-LCD-2005 не включается.
- Китай транзисторы 5n60c
- Светлый угол — светодиоды
- Кто как проверяет ИБП?
- Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
- Схема подключения проходного выключателя: из двух, трех и.
- Мужская кофта спицами схемы с описаниями
/лот FQPF5N60C TO-220 5N60C 5N60 TO220 новый MOS FET транзистор в наличииПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить полевой транзистор, часть 1. Транзисторы с управляющим переходом
Краткий курс: как проверить полевой транзистор мультиметром на исправность
Чтобы предотвратить выход из строя транзистора во время проверки, очень важно соблюдать правила безопасности.
Полевые транзисторы очень чувствительны к статическому электричеству, поэтому их рекомендуется проверять, предварительно организовав заземление. Для того чтобы снять с себя накопленные статические электрические заряды, необходимо надеть на руку заземляющий антистатический браслет. При отсутствии браслета достаточно коснуться рукой батареи отопления или любых заземленных предметов, так как электростатические заряды между телами при их разделении распределяются пропорционально массе тел.
При хранении полевых транзисторов, особенно маломощных, их выводы должны быть замкнуты между собой. Чаще всего выводы транзистора можно определить по маркировке на плате ремонтируемого аппарата обычно выводы маркируются латинскими буквами G, D, S.
Если такой маркировки нет, то желательно воспользоваться справочными данными datasheet. Их можно найти в инете, например на сайте alldatasheet.
Основные типы корпусов полевых транзисторов импортного производства. Встречается в основном на пожилых платах, на современных используется редко.
Корпус типа SO Встречается на материнских платах и видеокартах, чаще на последних. Внутри может скрываться один или два полевых транзистора. Характерен для продуктов фирмы Infineon. Легко заменяется на аналог в корпусе SO По сути — полный аналог DPAK, но с полноценной второй ногой.
Такой тип транзисторов очень любит использовать фирма Интел на ряде своих плат. Для электронных компонентов иностранного производства справочные данные беруться из Даташит Datasheet — в дословном переводе «бумажка с информацией — официального документа от производителя электронных компонентов, в котором приводятся описание, параметры, характеристики изделия, типовые схемы и т.
Datasheet обычно представляет собой файл в формате PDF. Различных параметров важных, и не очень, у полевых транзисторов много. Мы подойдем к вопросу с прикладной точки зрения и ограничимся рассмотрением необходимых нам практически параметров.
Параметр Rds on может указываться при разных напряжениях затвор-исток, как правило это 10 и 4.

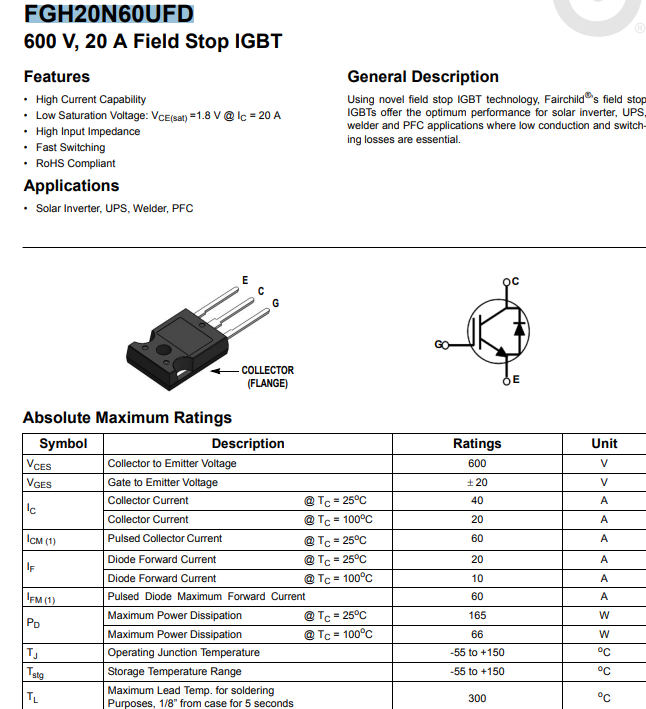

Буква N означает, что это N-канальный транзистор. Но из любого правила есть исключения, так, например, фирма Infineon указывает в маркировке Rds, а не максимальный ток. Примеры :. Рассмотрим проверку на примере транзистора 20N У исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление.
Причем бесконечное сопротивление прибор должен показывать независимо от полярности прикладываемого напряжения щупов. Мультиметр показывает прямое падение напряжения на внутреннем диоде — мВ. В обратном смещении мультиметр должен показывать бесконечно большое сопротивление, транзистор закрыт. Мультиметр показывает близкое к нулю значение, причём при любой полярности приложенного напряжения — полевой транзистор открылся прикосновением.
На некоторых цифровых мультиметрах возможно значение будет не 0, а Транзистор выполнил всё, что от него требовалось. Диагноз — исправен. Для проверки P-канальных полевых транзисторов нужно поменять полярность напряжений открытия-закрытия.
Для этого просто меняем щупы мультиметра местами. Методика проверки исправности полевых транзисторов с достаточной стапенью правильности показана в видеоролике от магазина Чип и Дип.
Порядок вывода комментариев: По умолчанию Сначала новые Сначала старые. Сайт отличый. Все ясно и понятно! Спасибо, очень помагло!!!!! Информативно, Спасибо! Спасибо, стараемся не мусорить. Может я отстал, но почему значение будет не 0, а Огромное спасибо, за сайт и информацию на нем, доступную простому человеку. Побольше бы таких сайтов и статей, а то все только умничать и умеют. Ответ : Наздоровье Все бы были такими же! Приятно слышать Добавлять комментарии могут только зарегистрированные пользователи.

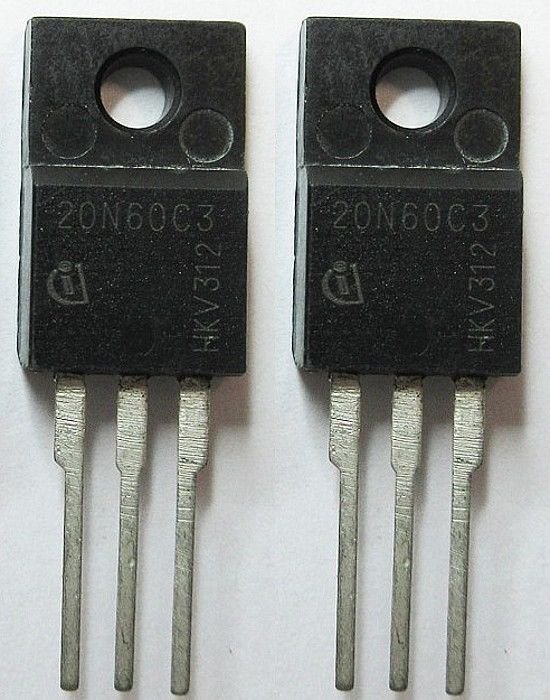

Онлайн всего: 1. Рассмотрим проверку на примере транзистора 20N У исправного полевого транзистора между всеми его выводами должно быть бесконечное сопротивление. Категория: Транзисторы полевые Добавил: vmtt-comp Просмотров: Комментарии: 12 Рейтинг: 4.
