Завышенное напряжение 5VSB на блоке питания ATX: причины и способы устранения

Почему напряжение 5VSB на блоке питания ATX может быть завышено. Как это диагностировать и устранить. Какие компоненты могут выйти из строя и привести к завышению 5VSB.

Что такое линия 5VSB в блоке питания ATX

Линия 5VSB (5V Standby) — это отдельный источник питания в блоках питания стандарта ATX, который обеспечивает дежурное напряжение +5В даже когда компьютер выключен. Это напряжение необходимо для:

• Работы схемы включения компьютера (кнопка Power)
• Поддержки функций Wake-on-LAN, Wake-on-Modem и т.п.
• Питания USB-портов в выключенном состоянии
• Работы индикаторов на передней панели

Нормальное значение напряжения 5VSB должно находиться в пределах 4.75-5.25В. Завышение этого напряжения может привести к проблемам.

Признаки завышенного напряжения 5VSB

Как определить, что напряжение 5VSB завышено? Основные признаки:

• Компьютер не включается или включается нестабильно
• Не работает функция Wake-on-LAN
• USB-устройства ведут себя странно в выключенном состоянии ПК
• При измерении мультиметром напряжение на фиолетовом проводе превышает 5.25В

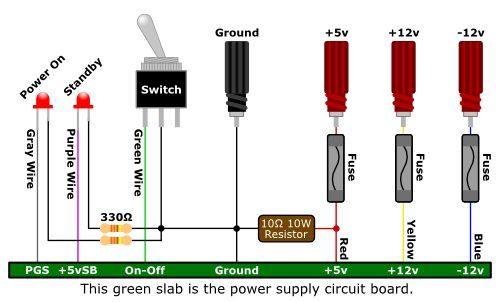

Измерить напряжение 5VSB можно на 24-контактном разъеме питания материнской платы. Фиолетовый провод — это и есть линия 5VSB.

Основные причины завышения напряжения 5VSB

Почему напряжение 5VSB может быть выше нормы? Основные причины:

1. Выход из строя стабилизатора напряжения 5VSB
2. Неисправность оптрона в цепи обратной связи
3. Потеря емкости электролитических конденсаторов
4. Обрыв или ослабление резистора в цепи обратной связи
5. Пробой силового транзистора источника 5VSB

Рассмотрим подробнее каждую из этих причин и способы их устранения.

Неисправность стабилизатора напряжения 5VSB

В большинстве блоков питания ATX для стабилизации напряжения 5VSB используется микросхема линейного стабилизатора, чаще всего 7805. При ее выходе из строя напряжение на выходе может значительно повыситься.

Как проверить:

• Измерить напряжение на входе и выходе микросхемы
• Проверить температуру микросхемы — при неисправности она сильно греется

Способ устранения — замена микросхемы стабилизатора на аналогичную.

Неисправность оптрона в цепи обратной связи

Оптрон (например, PC817) используется для гальванической развязки в цепи обратной связи источника 5VSB. При его выходе из строя нарушается стабилизация напряжения.

Признаки неисправности оптрона:

• Напряжение 5VSB завышено на холостом ходу, но в норме под нагрузкой
• Напряжение нестабильно, «плавает»

Способ устранения — замена оптрона на аналогичный (например, PC817 или EL817).

Потеря емкости электролитических конденсаторов

С течением времени электролитические конденсаторы теряют емкость, что приводит к увеличению пульсаций и нарушению стабилизации напряжения.

Как проверить:

• Визуальный осмотр на вздутие
• Измерение ESR-метром
• Проверка пульсаций осциллографом

Способ устранения — замена конденсаторов на новые с аналогичными или улучшенными параметрами.

Обрыв или ослабление резистора в цепи обратной связи

В цепи обратной связи источника 5VSB обычно используется делитель напряжения на резисторах. При обрыве или изменении номинала одного из резисторов напряжение может повыситься.

Как проверить:

• Прозвонка резисторов омметром
• Измерение напряжений в контрольных точках схемы

Способ устранения — замена неисправного резистора на аналогичный по номиналу и мощности.

Пробой силового транзистора источника 5VSB

При пробое силового транзистора (обычно это MOSFET) в источнике 5VSB напряжение на выходе может значительно повыситься.

Как проверить:

• Измерение сопротивлений переходов транзистора
• Проверка осциллографом формы напряжения на стоке

Способ устранения — замена транзистора на аналогичный. Важно также проверить цепи управления транзистором.

Общие рекомендации по ремонту

При ремонте источника 5VSB в блоке питания ATX следует учитывать:

• Соблюдать меры электробезопасности — в блоке питания присутствует опасное напряжение
• Использовать качественные комплектующие при замене
• Проверять не только неисправный элемент, но и сопряженные цепи
• После ремонта обязательно проверять работу под нагрузкой
• При отсутствии опыта лучше обратиться к специалисту

Когда стоит заменить блок питания целиком

В некоторых случаях ремонт источника 5VSB может быть нецелесообразен:

• Блок питания старый (более 5-7 лет)
• Низкое качество изготовления и комплектующих
• Множественные неисправности
• Стоимость ремонта сопоставима с ценой нового блока

В таких ситуациях рекомендуется заменить блок питания целиком на новый качественный.

Заключение

Завышенное напряжение 5VSB в блоке питания ATX — достаточно распространенная проблема, особенно в недорогих моделях. Основные причины — выход из строя стабилизатора, оптрона или силового транзистора. В большинстве случаев неисправность можно устранить, заменив вышедший из строя компонент. При ремонте важно соблюдать меры безопасности и тщательно проверять работу после ремонта.
