Однотактный ламповый усилитель на 6п14п 6н1п. Фильтр на входе

Вас достал ваш «каменный» усилитель, звук, которого надоел своим глухим ? Вниманию меломанофилов, аудиофилов и начинающих звуко-конструкторов предлагаю Вам весьма простую лампу 6П14П, самое главное - некапризную. Кстати, на радиолампе 6п14п можно построить достаточно качественный ламповый усилитель, в котором можно использовать распространенные детали, неплохо применявшиеся в свое время в старых телевизорах и даже радиоприемниках. На радиолампе 6П14П можно сделать как оконечный (т. е. который не имеет в своем составе не нужных регуляторов тембра, и прочих коммутаторов), так и предварительный усилитель 6П14П.

Лампа 6П14П, вид сзади

Внешние данные. Внешне она довольно красива, 6П14П в стеклянной оболочке, снизу штырьки выводов. На этой лампе видно также знак качества. Очень хорошими по звуку и являются только лампы 6П14П военной приемки и прочие винтажные лампы. Сейчас лампу 6п14п делает Sovtek, Mullard, Светлана.

6П14П усилитель

Тем не менее, очень неплохие характеристики лампы 6П14П позволяют применять и для усиления сигнала с иных, более «солидных» источников (проигрыватель винила, CD-проигрыватель, ЦАП и т. п.) Между прочим, у лампы 6П14П отечественного производителя есть также и зарубежный аналог это лампа EL84 и 6BQ5.

ВНИМАНИЕ!!! ОПАСАЙТЕСЬ ПОКУПКИ КИТАЙСКИХ АНАЛОГОВ ЛАМПЫ 6П14П!

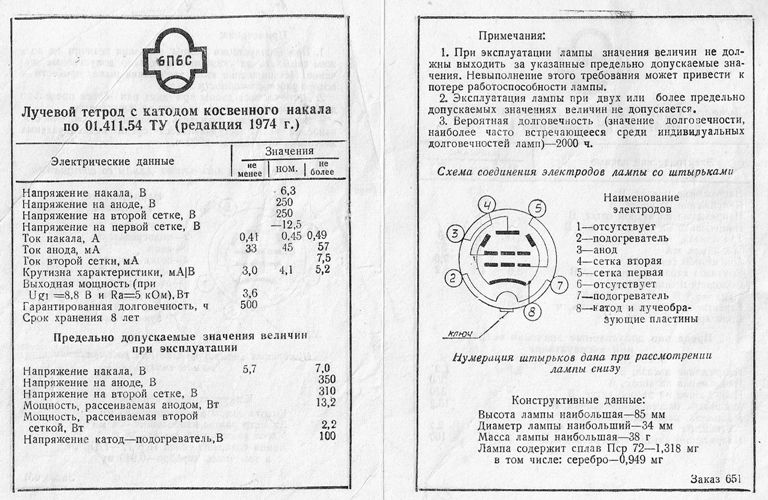

6н1п характеристики в фото ниже:

Удачи в построении !

Недавно в интернете увидел интересную схему лампового усилителя класса "А", с пентодами 6п45с на выходе. Схема была простая и имела неплохие рекомендации, от повторивших её. Но решил несколько изменить электросхему, поставив 6П41С, так как несмотря на более низкую мощность, она не имеет сверху неудобного контакта для подвода анодного напряжения.

В драйвере стоит 6п14п. В выходном каскаде использовал автоматическое смещение, которое отлично зарекомендовало себя своей простотой и стабильностью параметров.



Питание на УНЧ поступает от сетевого трансформатора, выпрямителя и дросселя. Трансформатор выбрал ТСШ-170, но сюда можно поставить и ТС-160, ТС-180. В общем любой, способный обеспечить до 300В 0,3А анодного и 6,3В 3А накального напряжения. Дроссель - готовый от .



Для корпуса задействовал ненужную китайскую акустическую колоноку на 20 ватт. АС разберём и выпилим необходимые окна.



Лампы должны находиться сверху, их устанавливаем на металлическое основание - лист двухмиллиметрового алюминия, с вырезанными круглыми окнами под панельки. Сзади выпиливаем окно под панель гнёзд и разъёмов. Электромагнитные помехи от приборов абсолютно не слышны - можно смело повторять идею с деревом.



Звуковые трансформаторы, дроссель, высоковольтные электролиты, крепим к деревянному основанию с помощью шурупов. А лампы и обвязку собираем на верхней алюминиевой крышке. Все соединения должны быть максимально короткими, так как по ним идут значительные токи и напряжения.



После сборки всего , произодим испытание блока питания. Не забудьте на анодный выход, параллельно конденсатору фильтра, припаять разрядный резистор 2 ватта 200-500кОм. Убедившись, что на выходе БП положенное напряжение, конденсаторы не взрываются, а диоды не греются - подключаем усилитель.



Динамики должны быть тоже подключены, так как сильный гул-свист будут свидетельствовать о проблемах и ошибках сборки.


Сразу меряем ток потребления каждой лампы, путём контроля падения напряжения на катодных резисторах. Каснувшись отвёрткой входной входа, можно услышать фон. Это значит каскад работает исправно.



В сравнении данного однотактного усилителя с аналогичным с 6П14П на выходе, убедился в значительном преимуществе первого.

Мощность заметно выше, что уже позволяет слушать басы. Правда несколько слабоватные ВЧ, но в целом звук получился приятный и не утомляющий.


За многие годы техника звукоусиления накопила огромное количество технических решений, позволяющих получать великолепные результаты, однако несмотря ни на что многие конструкторы (не только радиолюбители, но и серьезные фирмы) вновь и вновь возвращаются к истокам - максимально простым с точки зрения схемотехники, но в то же время максимально эффективным решениям, позволяющим получать качественное звучание.
Одно из таких направлений конструирования - постройка УМЗЧ на вакуумных лампах.

УМЗЧ - Усилитель Мощности Звуковой Частоты Однако и здесь надо отдавать должное - несмотря на кажущуюся простоту электрических схем, получить «достойное» звучание удается не каждому. Но если опытному радиолюбителю неудача принесет лишь еще одну монетку в его копилку опыта, то для начинающего данная проблема, будучи его собственными силами неразрешима, может надолго лишить его желания заниматься конструированием. Впрочем, это уже из области психологии. 🙂

Вниманию начинающих кострукторов предлагается весьма простой для повторения, а самое главное - некапризный и достаточно качественный ламповый УМЗЧ, в котором использованы распространенные лампы и детали, широко применявшиеся в свое время в телевизорах и радиоприемниках. Усилитель разрабатывался как оконечный (т. е. не имеющий в своем составе ни регуляторов тембра, ни каких-либо других узлов, таких как коммутаторы, коректирующие предусилители и т.

п.) и изначально предназначался для усиления сигнала, поступающего со звуковой платы компьютера, однако весьма неплохие (субъективно) характеристики позволяют его использовать и для усиления сигнала с других, более «серьезных» источников (CD-проигрыватель, проигрыватель виниловых дисков, магнитофон и т. п.)

2) Печатная плата в Спринте, вариант нашего сотоварища roooom :
▼ | Файл 63,02 Kb загружен 830 раз.

Принципиальная схема одного канала усилителя показана на рис. 1

Усилитель двухкаскадный. Первый каскад построен на одной половинке двойного триода 6Н3П (VL1) и представляет собой классический каскад усилителя напряжения. Вторая половинка лампы использована во втором канале усилителя.

Цоколевка лампы 6Н3П


На резисторах R4, R5, благодаря протекающему через них катодному току, создается напряжение смещения, которое задает режим работы лампы. Отсутствие в цепи катода конденсатора (который обычно присутствует в промышленных конструкциях и включается параллельно катодному резистору) не лишено смысла - это позволяет получить в какскаде местную ООС, благодаря которой хотя и несколько снижается усиление, но зато повышается линейность каскада.
Глубина такой местной ООС небольшая и определяется соотношением величин сопротивлений резисторов R4 и R6. Этот прием также позволяет «убить» и второго зайца - в цепь катода очень удобно подавать напряжение общей ООС, что и сделано в нашем случае - сигнал с выхода усилителя через делитель, образованный резисторами R5 и R4 подается прямо на катод.

Лампа второго каскада нагружена на выходной трансформатор - он необходим для согласования высокого выходного сопротивления лампы (порядка 4,5 кОм) с относительно низкоомной нагрузкой. Принцип выбора трансформатора для данной конструкции - «дешево и сердито» - были использованы трансформаторы типа ТВЗ-1-9, применявшиеся как в телевизорах, так и в некоторых радиоприемниках. Можно использовать и другие типы выходных звуковых трансформаторов, важно лишь, чтобы они были предназначены именно для применения в однотактных выходных каскадах. Можно даже поэкспериментировать с трансформаторами типа ТВК (применялись в выходных каскадах кадровой развертки), однако надо отдавать себе отчет, что выходной трансформатор - это едва ли не самая главная деталь в ламповом усилителе - его качество по большей части и будет определять качество усилителя в целом.

Коэффициент передачи выходного каскада по напряжению 0,85 (измерялось на нагрузке 4 Ом)

Фильтр на входе - зачем?

На входе усилителя применен фильтр, не пропускающий низшие частоты звукового диапазона на вход усилителя (примерно от 40 Гц и ниже). Необходимость в таком фильтре вызвана следующими соображениями:
а) большинство бытовых акустических систем среднего класса имеют нижние рабочие частоты от 40 до 60 Гц и в принципе не способны воспроизвадить сигнал с частотой ниже данного порога - подача на акустическую систему сигнала заведомо ниже ее минимальной рабочей частоты лишь порождает значительные дополнительные искажения из-за смещения этим сигналом диффузоров громкоговорителей;
б) бытовые помещения отличаются небольшими размерами и, как следствие, на низких частотах в таких помещениях имеется множество резонансов, вызывающих эффект «бубнения» при воспроизведении, причем чем меньше помещение, тем более ярко выражен этот эффект, тем на более высоких частотах проявляется резонанс;
в) с уменьшением частоты мощность усилителя, необходимая для воспроизведения, должна увеличиваться (это справедливо для всего диапазона частот) - например, если для воспроизведения с нормальной громкостью сигнала частотой 100 Гц достаточно 3 Вт, то для воспроизведения 50 Гц с такой же громкостью необходимо уже 12 Вт выходной мощности усилителя;
г) нижняя рабочая частота большинства промышленных звуковых трансформаторов составляет 40-50 Гц - на более низких частотах трансформатор, также как и акустическая система, теряет эффективность (это происходит из-за конечного значения индуктивности первичной обмотки), а в сочетании с большей мощностью более низкочастотного сигнала также порождает значительные искажения.

С учетом всего этого, а также того, что выходная мощность усилительного однотактного каскада на лампе 6П14П ограничена величиной 4,5 Вт, и было решено использовать такой фильтр. Конечно, если применять высококачественные трансформаторы и акустические системы, то необходимость в таком фильтре отпадает. В этом случае его можно не монтировать, удалив для этого R2 и заменив C2 перемычкой.

Забегая вперед, хочется отметить, что при сравнении звучания усилителя с фильтром и без - субъективное предпочтение всегда отдавалось варианту усилителя с фильтром - басы, вопроки прогнозам, более «упруги» за счет устранения перегрузки выходного каскада и значительного снижения «бубнения» помещения.

Блок питания усилителя

достаточно прост - он представляет собой трансформатор, также взятый от старого лампового телевизора, с выпрямителем анодного напряжения (рис. 2). Емкость конденсатора фильтра C7 выбрана относительно небольшой - это вызвано желанием уменьшить пиковый ток через диоды выпрямителя (не секрет, что диоды выпрямителя, работающего на емкостную нагрузку, открыты только на малом промежутке времени по сравнению с длительностью полупериода, и в это время через них течет ток, значительно превышающий средний, потребляемый нагрузкой). Но так как на небольшой емкости пульсации напряжения довольно существенны, в усилителе (рис. 1) применен фильтр R10 C5, где емкость C5 может быть уже весьма большой, чтобы эффективно их подавлять.

Первый каскад также питается через такой же фильтр R7 C3, который дополнительно защищает его от пульсаций напряжения питания, вызванных работой второго каскада. Цепочка R11-R14 (рис. 1) одна общая для обоих каналов усилителя и предназначена для создания положительного потенциала цепи накала относительно катодов ламп. Это необходимо для снижения фона переменного тока - сильно нагретая нить накала и катод образуют некоторое подобие вакуумного диода, и если на катоде относительно нити накала будет в какие-то моменты времени положительное напряжение, от нити накала к катоду потечет небольшой ток. Этот ток будет течь и через катодные резисторы, вызывая на них падение напряжения, которое затем будет усилено всеми последующими каскадами точно также, как и полезный сигнал. Последовательно включенные R11 и R12 выполняют еще одну функцию - через них разряжаются емкости фильтров питания при выключении усилителя. Суммарный ток, потребляемый накалами ламп, составляет 1,85 А. Накальная обмотка трансформатора должна быть расчитана на такой (или больший) ток, в противном случае может произойти перегрев накальной обмотки трансформатора.

Конструкция и детали

Оба канала усилителя, кроме блока питания, целиком смонтированы на одной печатной плате (рис. 3). Так как лампы рассеивают достаточно много тепла, стремиться получить высокую плотность монтажа нет смысла. По этой же причине в качестве материала для печатной платы желательно применить фольгированный стеклотекстолит - этот материал более температуростоек, чем текстолит или гетинакс, и при нагреве не деформируется, что часто случается с платами на основе гетинакса.

Резисторы могут быть типов ВС или МЛТ. R1-R5, R13 и R14 могут быть любой мощности (печатная плата расчитана на установку резисторов типа ВС-0,5 и МЛТ-0,5), R6, R7, R8, R11 и R12 лучше взять мощностью не менее 0,5 Вт (для R7 и R8 это обусловлено не столько рассеиваемой на них мощностью, сколько возможностью «прострела» между витками нарезки в момент подачи питания на усилитель). R9 должен быть мощностью не менее 1 Вт, R10 - 2 Вт. R10 лучше всего взять проволочный - также из-за возможного пробоя в момент включения, но в крайем случае подойдет и МЛТ-2.
Сопротивления резисторов R1, R11-R14 могут значительно отличаться от указанных на схеме: R1 может быть от 100 кОм до 1 МОм; R13, R14 от 1 до 100 кОм, но желательно одинакового сопротивления; сопротивление R11 может варьироваться от 100 до 470 кОм, причем сопротивление R12 должно быть в 5-15 раз меньше сопротивления R11. R7 может быть от 2 до 8,2 кОм. Сопротивление R10 увеличивать не стоит, но можно применять любые резисторы в диапазоне от 100 до 220 Ом. Также может варьироваться и сопротивление R6 - от 22 до 75 кОм, однако при этом нужно учесть, что при увеличении сопротивления R6 необходимо увеличивать и сопротивление R4, в результате чего несколько изменится глубина обратных связей, а следовательно изменится чувствительность усилителя.

Для установки необходимой чувствительности нужно будет подобрать сопротивление R5. Сопротивление R9 изменять не стоит - лишь в крайнем случае можно установить резистор сопротивлением 130 Ом. На печатной плате предусмотрено два места для резистора R12 (на монтажной схеме обозначены как R12«), подключенные параллельно, поэтому в качестве R12 можно использовать и два резистора с сопротивлением большим номинального. Резисторы R4, R5 и R9 для обоих каналов не помешает подобрать попарно с наиболее близкими значениями сопротивлениий - это облегчит настройку усилителя.

Конденсаторы C1, C2 и C4 пленочные. C1 и C2 типа К73-9, C4 - К73-17. Емкость C4 может быть от 0,47 до 1,5 мкФ. Рабочее напряжение конденсаторов C1 и C2 не критично (применены конденсаторы с напряжением 100 В), напряжение конденсатора C4 должно быть не менее 250 В. Можно применить и другие типы конденсаторов, однако при этом нужно учесть, что например металлобумажные или слюдяные конденсаторы будут иметь значительно большие габариты, а применение сегнетоэлектрических конденсаторов в звуковых цепях недопустимо из-за значительного пьезоэффекта.

Применение негерметизированных конденсаторов (типа БМТ, МБМ) также недопустимо из-за наличия в них больших токов утечки. Абсолютно не подходят электролитические конденсаторы. Конденсаторы фильтров питания - любые подходящие по габаритам электролитические с рабочим напряжением не менее 300 В. Емкость C3 должна быть не менее 10 мкФ (однако в этом случае желательно увеличить сопротивление R7 до 5,1-6,2 кОм), емкость C5 уменьшать нежелательно (в крайнем случае можно поставить 220 мкФ). Также нежелательно уменьшение емкости конденсатора фильтра C7 в блоке питания.

Диоды выпрямительного моста также можно заменить на любые другие, важно лишь чтобы при включении усилителя они выдерживали ток зарядки конденсаторов фильтра (до 2 А), и были расчитаны на обратное напряжение не менее 400 В. Вполне подойдут Д226Г.

Панелька ПЛ9-2

Панелька ПЛК9

Доработанная панелька ПЛК9

Для размещения ламп использованы панельки типа ПЛ9-2 . Подойдут и другие панельки, которые можно устанавливать на печатную плату. При отсутствии таковых можно использовать панельки, не приспособленные для печатного монтажа. Для установки на плату к их выводам можно подпаять отрезки толстого одножильного провода, с помощью которых панелька и будет установлена на плате. Однако предпочтительнее будет доработать непосредственно выводы панельки, откусив острыми бокорезами (кусачками) часть вывода (см. фото).

Джамперы JP1 использованы от вышедших из строя системных плат компьютеров. Такого же типа и штырьки разъема, через который сигнал подается на вход усилителя. Для подсоединения выходного трансформатора и блока питания на плате также смонтированы штырьки - они использовны от унифицированных разъемов, использовавшихся в телевизорах. Провода к этим штырькам подпаиваются, хотя не исключено и применение разъемов. При монтаже особое внимание следует уделить подсоединению к общему проводу - все цепи общего провода должны соединяться либо в одной точке, либо в строго определенной последовательности. На печатной плате такая последовательность соблюдена - необходимо лишь проследить, чтобы не было «лишних» соединений.

Номинальная выходная мощность усилителя - 3 Вт, максимальная 4 Вт, номинальное входное напряжение 0,75 В. Этой мощности вполне достаточно для комфортного прослушивания аудиопрограмм в комнате площадью 30 м2 (используются акустические системы 6АС-224, из комплекта радиолы «Кантата-205»).

Внешний вид смонтированного на плате усилителя показан на фотографии

Налаживание усилителя несложно.

Прежде всего убеждаются в работоспособности блока питания. Напряжение «+275» может быть в пределах от 250 до 300 В (в зависимости от типа использованного трансформатора). Переменное напряжение 6,3 В считается в пределах нормы, если оно не ниже 6,0 В, но и не выше 6,5 В. Затем к блоку питания подключают плату усилителя. Лампы пока не устанавливаем.

Таблица 1. Напряжения на панельках без ламп

Подключив плату, нужно проверить поступающие напряжения на панельки ламп. В таблице 1 приведены значения напряжений для этого случая. Очень тщательно отнеситель к замеру напряжения на 2-й ноже панельки VL2 - там должен абсолютный «0». Малейшее положительное постоянное напряжение будет значить только одно - конденсатор C4 имеет утечку и должен быть заменен до включения ламп. Напряжение «+49» - это напряжение, которое получается на делителе R11-R12, и если вы изменяли номиналы этих резисторов, то оно может отличаться от указанного, но в любом случае оно должно соответствовать напряжению в точке соединения R11-R14. Отсутствие или значительное несоответствие напряжения «+275» на какой-либо ножке говорит о неисправности в этой цепи, как правило об обрыве. Конечно, могут еще быть неисправны C3 или C5, но в этом случае последствие их неисправности будет выражено путем обугливания резисторов R7 или R10 соответственно.

Таблица 2. Напряжения на ножках ламп

Если все в порядке, отключаем питание, подключаем акустические системы или эквивалент нагрузки (которым может служить резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт), снимаем джампер JP1 и устанавливаем лампы. Подаем питание на усилитель и сразу же снова контролируем напряжения на ножках 3 ламп VL2. По мере разогрева катодов оно должно плавно увеличиться до +6,0..6,1 В и далее оставаться таким - это будет говорить о выходе ламп на нормальный рабочий режим. Напряжение, выше чем 6,3 В, говорит о сильном износе лампы (уменьшилась крутизна характеристики, как правило следствие загазованности внутри баллона лампы), заниженное напряжение (примерно от 5,8 и ниже) также характерно для долго работавших ламп (потеря эмиссии) - такие лампы необходимо заменить. Напряжения на других ножках ламп приведены в таблице 2. Напряжения на анодах и катодах VL1 указаны для случая разомкнутого JP1 - при его установке на место напряжения на анодах понизятся до 110..120 Вольт, а на катодах до 1,7..1,8 В. Если напряжения укладываются в рамки дозволенных, можно попробовать подать на вход усилителя сигнал небольшой амплитуды (порядка 25-50 мВ, т. к. JP1 снят и чувствительность максимальна). В случае успеха остается лишь убедиться, что общая обратная связь отрицательна. Для этого аккуратно устанавливаем JP1 на место. Если в при этом произойдет самовозбуждение усилителя, сопровождаемое громким шумом, воем или свистом в акустической системе - в этом случае необходимо поменять концы вторичной обмотки выходного трансформатора между собой местами. На этом налаживание можно считать законченным.

Меры предосторожности

1. При любых монтажных работах устройство необходимо обесточивать. Так как в усилителе применены накопительные конденсаторы большой емкости, необходимо дождаться их разрядки, которая происходит в течение 30-40 секунд после выключения усилителя. При испытаниях блока питания отдельно от усилителя будьте внимательны - в этом случае конденсатор C7 способен хранить заряд весьма длительное время (до нескольких суток). Для обеспечения разрядки конденсатора параллельно к нему следует временно подпаять резистор сопротивлением от 100 кОм до 1 МОм и мощностью не менее 0,5 Вт. Категорически не рекомендуется разряжать конденсаторы с помощью короткого замыкания их выводов (например отверткой или пинцетом) - это может привести как к выходу из строя конденсатора, так и к травме.

2. Ламповые усилители, в отличие от транзисторных, не боятся короткого замыкания в нагрузке, но зато обрыв в цепи нагрузки может вывести из строя выходной трансформатор. Очень не рекомендуется включать усилитель при отсутствии подключенной к его выходу номинальной нагрузки (номинальное сопротивление нагрузки 4...8 Ом) - это грозит пробоем изоляции первичной обмотки выходного трансформатора вследствие ее значительной индуктивности. Если вы собираетесь эксплуатировать усилитель вместе с наушниками - необходимо учесть это и на время подключения наушников обеспечить параллельное подключение эквивалента нагрузки, которым может служить обычный резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт. Любые же переключения нагрузки, при которых возможен пусть даже кратковременный разрыв ее цепи, необходимо выполнять только при выключенном питании усилителя.

3. Выходные пентоды 6П14П при работе очень горячие. Не обожгитесь:wink:

Работа над ошибками

Время, прошедшее со дня сборки первого работающего макета УМЗЧ, еще раз показало, что в принципе нет такой конструкции, которую нельзя было бы улучшить. Если бы для каждого внесения изменения в схему пришлось изготавливать новый усилитель, то было бы ими «осчастливлено» уж наверное никак не менее половины населения города. Впрочем, это гипербола:-) В реальности же было опробовано несколько изменений в схеме, способствующих «более правильному» использованию ламп, но не требующих при этом значительной переделки конструкции.

Принципиальная схема 2

Вновь введенные элементы прежде всего нарушили привычную их нумерацию на принципиальной схеме, поэтому будьте внимательны - здесь и далее будет использоваться новая нумерация.

О схеме 2

Прежде всего, по настоятельным рекомендациям настоящих аудиофилов, были введены конденсаторы в катодные цепи автоматического смещения: C4 и C7 для ламп VL1 и VL2 соответственно. Благдаря этим конденсаторам устраняется влияние катодных резисторов (фактически - устраняется местная ООС по току) на выходное сопротивление усилительных каскадов (без этих конденсаторов оно заметно выше). И, если для каскада на VL1 это проявляется не столь явно, то ввод конденсатора C7 в цепь катода выходного пентода VL2 позволил (хотя и совсем немножно) увеличить максимальную выходную мощность усилителя.

Несколько усложнена цепочка подачи общей ООС (R4,R7) в катодную цепь первой лампы (R5,C4). Это сделано в связи с желанием уменьшить влияние параметров этой цепочки на режим лампы VL1. Теперь напряжение смещения лампы VL1 практически полностью определяется величиной сопротивления катодного резистора R5, вследствие чего отпадает необходимость в его подборе после изменения глубины обратной связи.

Введен еще один двупозиционный джампер JP2, повышающий степень удобства любителям экспериментировать. Джампер позволяет переключать выходнул лампу из пентодного режима в триодный и наоборот. (На схеме изображено пентодное включение - когда экраниующая сетка подключена к источнику питания. В триодном включении экранирующая сетка подключается непостредственно к аноду, чем обеспечивается достаточно глубокая местная ООС по напряжению, при этом Вольт-амперные характеристики - ВАХ - лампы становятся очень похожими на ВАХ триодов, из-за чего и возникло такое название.) Надо заметить, что использование этой возможности требует особой аккуратности от экспериментатора - изменение режима лампы часто ведет за собой необходимость коррекции величины смещения на первой сетке, а это значит, что необходимо при этом изменять и величину сопротивления R10.

Печатка v.2

Печатная плата была доработана с учетом вышеизложенных изменений. Удалось сохранить ее прежний размер и механические параметры. Но так как монтаж стал плотнее, при сборке нужно обращать внимание на габариты используемых электролитических конденсаторов. Вариант печатной платы с джампером JP2, однако, кажется не совсем удачным из-за излишнего количества дополнительных проводников, существенно повышающих плотность монтажа (между контактами джампера напряжение может достигать 300 Вольт - поэтому нужно внимательно отнестись к соблюдению зазора между дорожками платы во избежание пробоя).

О нагреве конденсаторов

Многие заметили, что при эксплуатации усилителя происходит нагрев электролитических конденсаторов. Нагрев происходит вследствие теплового излучения ламп и, на мой взгляд, не является сколько-нибудь опасным - конденсаторы C3 и C6 нагреваются до температуры порядка 40-45 градусов, а это весьма немного. Однако надо отметить, что компоновка печатной платы усилителя расчитана на открытую конструкцию и, в случае размещения усилителя, смонтированного на предлагаемой печатной плате, в каком-либо корпусе, не исключено, что придется применить тепловые экраны для уменьшения степени нагрева конденсаторов.

О замене ламп

Наиболее близкой по параметрам к лампе 6П14П является 6П18П. Фактически лампы очень близки (при отсутствии маркировки их не отличить вообще) и различаются лишь, если верить справочнику, номинальным напряжением на аноде, которое у 6П18П составляет 170 В при максимально допустимом 250 В. Однако 6П18П прекрасно работает и при более высоких напряжениях и может быть установлена вместо 6П14П без каких-либо изменений в схеме. К сожалению, на этом список ламп, пригодных для такой замены заканчивается - для остальных ламп необходим подбор катодного резистора. Наиболее близкие по параметрам к 6П14П лампы:

Лампа

Ток анода

Смещение

Мощность резистора

Выходная мощность

6П15П
6П33П

Возможно применить лампу 6П1П (с катодным резистором 240 Ом), но у нее другая цоколевка, что влечет за собой необходимость изменения рисунка печатной платы. Лампу 6П43П применить затруднительно (хотя цоколевка и совпадает) из-за большой величины необходимого для ее работы смещения (для этой лампы выгоднее применять т. н. фиксированное смещение от отдельного источника).
Лампа 6Н3П без каких-либо переделок заменяется на лампу 6Н26П. Без изменений схемы возможно применение 6Н1П, но она отличается цоколевкой. 6Н2П и 6Н23П малопригодны из-за малого тока анода у 6Н2П (всего 2,3 мА) и сильного микрофонного эффекта у 6Н23П, но попробовать использовать их можно, также учтя их цоколевку (аналогична цоколевке 6Н1П)

Использованы источники

1. А. А. Ковалев. Ламповый УМЗЧ начального уровня. - AK Laboratory Workshop, 2002 г.
2. Ф. И. Тарасов. Схемы любительских усилителей низкой частоты. - Массовая радиобиблиотека, М. 1957 г.
3. Артур Фрунджян. Акробатика ламповых каскадов. - Журнал «Class A», 1997 г., № 7.
4. Д. С. Гурлев. Справочник по электронным приборам. - «Технiка», Киев, 1966 г.
5. М. Киреев. Радиолюбительский High-End. 40 лучших конструкций ламповых УМЗЧ за 40 лет. «Радиоаматор», Киев, 1999 г.

Понравилось? Палец вверх!

  • всего лайков: 121

27 августа 2015 изменил Datagor. Дополнено

В схеме усилителя звуковой частоты, представленной на рис. 24.8, используется всего две пальчиковые лампы. Усилитель имеет такие основные характеристики: номинальная выходная мощность 5 Вт, коэффициент нелинейных искажений менее 2%, чувствительность 100 мВ, полоса равномерно усиливаемых частот 50...12000 Гц, сопротивление нагрузки 4...6 Ом. Два таких усилителя могут быть использованы для создания домашней стереофонической системы.

На двойном триоде 6Н2П (VL1) выполнен двухкаскадный усилитель напряжения, а в выходном каскаде используется мощный пентод типа 6П14П (VL2). На вход усилителя можно подать сигнал от CD-проигрывателя или УКВ-тюнера. Сигнал с переменного резистора R1, выполняющего функции регулятора громкости, подается на управляющую сетку триода VL1.1. После усиления сигнал через конденсатор связи С1 и корректирующие цепи подается на управляющую сетку второго триода VL1. 2.

Принципиальная схема усилителя звуковой частоты мощностью 5 Вт на двух электронных лампах

С анодной нагрузки второго триода, резистора R9, напряжение звуковой частоты через конденсатор С6 и резистор R13 поступает на управляющую сетку пентода VL2, который является усилителем мощности. Электрические колебания низкой частоты большой мощности, возникающие в анодной цепи пентода, с помощью выходного трансформатора Т1 подводятся к громкоговорителю ВА1.

В усилителе имеются плавные регулировки по низшим и высшим частотам. С помощью переменного резистора R5 производится регулировка низших частот, а с помощью переменного резистора R7 — по высшим частотам.

Необходимые начальные отрицательные напряжения смещения на управляющих сетках ламп VL1.1, VL1.2 и VL2 осуществляются резисторами R3, R10, R13, включенными в цепи их катодов.

Питается усилитель от выпрямителя, собранного по обычной мостовой схеме на четырех полупроводниковых диодах VD1...VD4. Напряжение на выпрямитель подается со вторичной обмотки трансформатора Т2, первичная обмотка которого может быть включена в сеть с напряжением 220 В или 127 В. Переключение на требуемое напряжение сети производится перестановкой плавкого предохранителя FU1 в соответствующие гнезда. Нити накала питаются от обмотки III силового трансформатора Т2. Для уменьшения шумов и фона переменного тока на нити накала ламп VL1.1 и VL1.2 предусилителя подается пониженное напряжение питания. С этой целью последовательна с нитью накала лампы VL1 включен резистор R11.

Самодельными деталями УЗЧ являются: шасси, выходной Т1 и силовой Т2 трансформаторы. Хотя, в принципе, можно использовать и трансформаторы промышленного производства, если таковые имеются в распоряжении радиолюбителя. Постоянные резисторы типа MЛT, соответствующие мощности указанной на схеме. Переменные резисторы Rl, R5 и R7 могут быть типа СПЗ-ЗЗ. Электролитические конденсаторы С7 и С8 типа К50-27, остальные постоянные конденсаторы типа МБГО. Предохранитель FU1 должен быть рассчитан на ток 0,5 А.

Для силового трансформатора Т2 при самостоятельном изготовлении используется сердечник из пластин Ш16 с окном площадью 6 см2 и толщиной набора 32 мм. Обмотка I содержит 2100 витков провода ПЭЛ 0,27 с отводом от 1220 витка, обмотка И — 2400 витков ПЭЛ 0,16, а обмотка III — 65 витков ПЭЛ 0,64. Экранирующая обмотка IV представляет собой плотный ряд витков провода ПЭЛ 0,27...0,31, уложенных между первичной обмоткой I и вторичными обмотками II и III трансформатора. В выходном трансформаторе Т1 может быть использован Ш-образный сердечник с площадью сечения среднего стержня 6...7 см2 и площадью окна не менее 6,5 см2. Его первичная обмотка I имеет 2500 витков провода ПЭЛ 0,16, а вторичная II — 75 витков ПЭЛ 0,8...0,9.

Усилитель монтируется на П-образном металлическом шасси размерами 200x140x45 мм, с учетом рекомендаций, изложенных в разделе 24.2. На горизонтальной поверхности шасси укреплены ламповые панели, электролитические конденсаторы С7, С8 и два трансформатора Т1 и Т2. На одной боковой стороне шасси укреплены выключатель сети, регуляторы громкости и тембра звука, а другой — соединители для подключения усилителя к источнику звука и сети. Для уменьшения переменного фона важно найти оптимальное расположение силового трансформатора относительно выходного. С этой целью, во время макетирования по компоновке деталей, временно подключают к сети силовой трансформатор и, поворачивая его в разных направлениях, прослушивают наушники, подключенные к первичной обмотке выходного трансформатора, на наводимый в них переменный ток. По минимальному уровню низкого тона в наушниках определяют оптимальное расположение трансформаторов.

При исправных деталях и правильном монтаже при включении усилителя в сеть в громкоговорителе должен прослушиваться ровный шум. При вращении регулятора громкости должно происходить плавное нарастание громкости звучания. При вращении регуляторов тембра должна происходить окраска звука в сторону низких или высоких частот. В случае возникновения неисправности в усилителе следует с помощью вольтметра проконтролировать значения напряжений, указанные на схеме. Допустимое отклонение их значений от указанных на схеме может составлять ±20%. Качество работы усилителя оценивают при прослушивании музыки различных жанров, от рока до классики.


В начале декабря я задумал сделать подарок моему другу по форуму любителей японской литературы. Он был переводчиком двух книг, которые стали одними из моих любимых, я и решил хоть чем-то отблагодарить его за труды. Зная, что он гитарист, мечтающий о ламповом комбике, решил сделать для него простенький ламповый усилитель.

Сама схема не претендует на новизну. В этой статье я скорее хочу рассказать, как из груды хлама сделать красивую и полезную в быту гитариста вещь. Я знал, на каком неламповом гитарном комбике друг играет, и что сопротивление динамика 4 Ома. К динамику можно подключить внешний ламповый! Схему решил использовать уже проверенную, 6Н2П + 6П14П, для домашнего музицирования вполне достаточно.

Обычно я не заморачиваюсь по поводу корпуса и варю из кусков металла любую конструкцию, в которую бы поместились получившиеся платы с трансформаторами, но на этот раз варить ничего не хотелось, да и времени для этого было мало.

Поскрёб по сусекам на работе и откопал раздербаненый корпус от автомобильного зарядного устройства для автоаккумуляторов времён расцвета социализма. Из него неизвестные мне добрые люди вытащили всё, что могли, за исключением пары неоткушенных проводов. По скромным прикидкам в него могли поместиться трансформатор и плата усилителя. О вмещении дросселя можно было не мечтать.

Использовать анодный и накальный трансформатор по отдельности так же не представлялось возможным, ни одного трансформатора ТАН в закромах не оказалось. В этой связи я решил посетить одно из злачных мест Пензенской области – радиобарахолку, где мне посчастливилось приобрести ТАН-31.


Примерно прикинул расположение элементов в корпусе, и вот как я предполагал разместить элементы (справа налево):
Трансформатор питания, который я решил отделить медным экраном от основной платы.
Радиатор охлаждения стабилизатора накала. Я хотел организовать накалы предусилительной и оконечной лампы постоянным стабилизированным напряжением, но впоследствии от стабилизатора пришлось отказаться в виду нехватки места. А без добротного радиатора использование стабилизатора дело рискованное.
Основная плата.
Выходной трансформатор.
На обратной стороне лицевой панели плата блока тембров.

Лицевая панель выглядела не парадно. В отверстие, под которым красуется надпись «ВКЛ» даже с большим чувством юмора не вкрутить потенциометр громкости. Решение нашлось быстро, как при создании я использовал алюминиевый лист для выполнения на нём гравировки, так и тут решил закрыть всю лицевую панель алюминиевым листом с выгравированными надписями. С целью дальнейшего роста мастерства изготовления поставил перед собой задачу полностью скрыть элементы крепления алюминиевого листа к корпусу, чтобы создавалось впечатление, что к корпусу ничего не прикручено и он цельный.

Нарисовал макет для гравировки лицевой панели и примерно представил вид готового усилителя.

Выгравировал лицевую панель. Подробное описание процесса химической гравировки вы можете прочитать .


Просверлил отверстия для крепления к корпусу. Используя винты в потай 3×10 прикрутил лист алюминия к корпусу. В местах болтовых соединений выполнил зенковку сверлом на 5. У болтов сточил головку до диаметра, который бы полностью утапливался в зенкованное гнездо.

Места соединений залил суперклеем в 2 слоя, после чего зашлифовал места заливки до полностью гладкой поверхности. Были места, где при тщательном осмотре были видны небольшие ямки, эти отверстия тщательно протёр спиртом и заново залил клеем. Повторял до момента идеальной гладкости, в ином случае были бы видны неровности после покраски.

После просверлил отверстия под вход и потенциометры, выточил прямоугольное отверстие под кнопку включения питания и обработал шлифмашиной.

В задней панели сделал отверстия под аудиозажимы, зажим заземления и гнезда питания и предохранителя. С помощью всё той же шлифмашины снял слой старой краски с основания, верхней крышки и задней панели. Покрасил всё чёрной глянцевой алкидной краской. Места гравировки залил белой алкидной глянцевой краской с помощью кисти.

На заднюю панель установил фурнитуру.

Схема усилителя


Перейду непосредственно к самой схеме. Она проста, предусилитель + катодный повторитель на 6Н2П и оконечник на 6П14П. Накал ламп организовал постоянным током по схеме «ёмкость – диод – ёмкость». Питание анодов на классическом фильтре «ёмкость – резистор – ёмкость».

Собрал схему, на выходе небольшой фон – результат отсутствия дросселя в цепи фильтрации анодного напряжения и не совсем грамотной разводки земли. Одним словом, спешил. Помучился с разного рода доработками, но ничего не помогло. Решил переразвести землю на плате и использовать электронный дроссель на полевом транзисторе IRF830.
Опытным путём было выяснено, что уровень пульсаций в этой схеме с 4 конденсаторами суммарной ёмкостью 4,4 µF аналогичен классическому LC-фильтру с ёмкостью порядка 350 µF. По габаритам и стоимости электронный дроссель в выигрышном положении. Многие бывалые могут меня раскритиковать. Я понимаю, что обычный дроссель на 3-5 Гн даст лучшие результаты, но что делать, если его просто некуда ставить, корпус не позволяет. На фото ниже транзистор без радиатора, впоследствии я прикрутил к нему небольшой радиатор.

Из особенностей схемы усилителя отмечу ещё наличие полноценного блока тембров в разрыве между предусилителем и катодным повторителем. «Высокие», «низкие», «средние» и «уровень» – всё, что нужно для ловли гитаристом удовлетворяющих оттенков звучания. Плата блока тембров отделена от основной и крепится к задней стенке лицевой панели. Не хотелось мне тянуть паутину проводов к каждому потенциометру, поэтому развёл платку, к которой идут всего три провода – вход, выход и земля.

Никаких каскадов искажения в схеме нет. У адресата подарка уже есть педаль лампового хайгена для гитары, да и места в корпусе нет.

Переразводка земли и использование электронного дросселя свели фон на нет.

В качестве выходного трансформатора я использовал ТВ-2Ш, по причине отсутствия альтернатив. Все элементы установил в корпус, запаял провода питания трансформатора и выходы вторичных обмоток выходного трансформатора к гнезду питания и аудиозажимам, соответственно. Закрыл крышкой. На потенциометры поставил ручки Boss 19,5 мм. Всё готово!

Перед отправкой в течение двух дней проводил прогон усилителя по 6 часов. Ничего не погорело, не появилось никаких посторонних призвуков и шумов. До нового года оставалось 14 дней и медлить было уже нельзя, нужно было высылать подарок и надеяться на почту России.


В «комплект поставки» вошёл сам усилитель, 2 запасные лампы, кабель питания, 2-метровый аудиокабель для подключения к динамику и даже 25-Ваттный паяльник с минимальным запасом олова и канифоли. Хоть я и запаял на аудиокаль клеммы подключения к динамику, всё равно решил перестраховаться и выслал паяльник, вдруг клеммы не подойдут.

Почта России не разочаровала и не превратила подарок в прошлогодний, всё пришло вовремя. Адресат был приятно удивлён.

Файлы

▼ | Файл 37,79 Kb загружен 82 раз.
▼ | Файл 13,08 Kb загружен 53 раз.

Понравилось? Палец вверх!

  • всего лайков: 91

Гибридный усилитель для наушников c полевыми транзисторами.


Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель для наушников. Просмотрел несколько схем. Основным критерием при выборе была простота схемы, и соответственно легкость ее сборки.
Остановился на двух:
1) С. Филин. Лампово-транзисторный усилитель для стереотелефонов.
2) М. Шушнов. Гибридный усилитель для наушников. (Радиомастер №11 2006)
В общем эти схемы мало чем отличаются друг от друга и без сильных изменений можно попробовать как одну, так и другую. Я решил собрать схему М. Шушнова с полевиками.

Содержание / Contents


Схема усилителя по Шушнову

Основные параметры лампово-транзисторного усилителя:
Номинальная выходная мощность, мВт 25
Чувствительность, мВ 250
Полоса рабочих частот, Гц 5…80000
Неравномерность частотных характеристик, дб, не более +/- 2
Коэффициент нелинейным искажений, %, не более 0.2
Уровень собственных шумов при открытом входе, дб, не более -75
Усилитель рассчитан на наушники с сопротивлением катушек от 8 до 100 Ом.

Вместо полевых транзисторов IRF540N можно использовать IRF510N-530N и КП743-КП746 с любым буквенным индексом. Транзисторы рассеивают 1 Ватт мощности и на радиаторы их можно не вешать. Но они греются где то до 70 градусов.


Схема питания

Трансформатор использовал тороидальный, с анодной обмоткой 20-22 В. Обмотка для накала 6,3 В, мощность трансформатора 10 Ватт.

В диодных мостах использовал диоды VD1-VD8 шотки 1N5819. Можно использовать обычные отечественные диоды КД243 или КД213 с любым буквенным индексом, либо диоды других серий, рассчитанных на максимальный выпрямленный ток не менее 500 мА. Такой запас по току требуется только для диодов работающих в цепи накала. Так как при включении холодной лампы, в первый момент ее работы ток через диоды может проходить в несколько раз большей, чем после разогрева.

Стабилитрон VD9 КС524А можно заменить любым другим с напряжением стабилизации 22-24В.
Транзистор в питании лучше повесить на радиатор 20 см2, а то он греется сильно.

Схему питания я немного упростил.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

В схеме пробовал лампы 6н23п и 6н26п. Лампа 6н26п разработана специально на низкое анодное напряжение до 30 Вольт. Мне по звуку больше понравилась 6н23п, она побасистей. Но это мое субъективное мнение. В схеме можно поставить и другие лампы и тут можно экспериментировать (6Н1П, 6Н6П, 6Н5П — более агрессивный звук, 6Н23П, 6Н3П — умеренный и т.д.).

Хочу заметить, что многие лампы с таким низким анодным напряжением могут просто отказаться работать. И тогда потребуется его увеличить до ~ 30 В. При повышении напряжения свыше 20 Вольт полевики нужно будет защитить, включив стабилитрон с напряжением стабилизации 15…18 В, между затвором и истоком выходных транзисторов.

Общие впечатление от усилителя положительные. Качество звука получилось отличное. Единственный недостаток малая номинальная мощность. Максимальная мощность то большая, но при выходе за номинал быстро растут искажения.

Всем удачи!

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Ламповый усилитель 6н1п 6п14п.

Прибор, принципиальная схема которого приведена на рис. 1, представляет собой звуковой генератор, работающий в диапазоне частот от 23 гц до 32 кгц. Весь диапазон частот разбит на четыре поддиапазона 23— 155 гц, 142— 980 гц, 800— 5500 гц, 4.9— 32 кгц. В приборе имеется индикатор выходного напряжения, а также делители плавный и ступенчатый, с помощью которых можно регулировать выходное напряжение от 10 мв до 10 в. Коэффициент нелинейных искажений ие превышает 3%. Точность измерения выходного напряжения 3%.

Принципиальная схема

Как видно из рис. 1, звуковой генератор состоит из двухкаскадиого возбудителя Л1, катодного повторителя Л2, выходного устройства и выпрямителя.

Возбудитель собран по схеме с реостатно-емкостной настройкой и представляет собой двухкаскадный усилитель низкой частоты с положительной обратной связью. Первый каскад усиления собран иа левом триоде лампы Л1 с нагрузкой в виде резистора R17. Второй каскад усиления собран на правом триоде лампы Л1.

В качестве нагрузки используется резистор R18. Связь между каскадами осуществляется через конденсатор С6. Необходимая для возникновения колебаний положительная обратная связь подается из анодной цепи правого триода на управляющую сетку левого триода через конденсатор большой емкости С5 и делитель, состоящий из двух участков: резистора R14, соединенных последовательно конденсаторов С1, С2 и резистора R7 и соединенных параллельно конденсаторов С3, С4.

Напряжение, воздействующее на управляющую сетку левого триода Л1, снимается с параллельного участка делителя R7. С3, С4. Применение частотнозависимого делителя позволяет получить условия самовозбуждения только для одной частоты, при которой сдвиг фаз между напряжением положительной обратной связи на управляющей сетке левого триода (делителе R7, СЗ, С4) и аноде правого триода Л1 равен нулю. Это позволяет получить с помощью такого генератора синусоидальные колебания.

Для изменения частоты генерации необходимо изменять параметры элементов, входящих в цепочки делителя. В данной схеме плавное изменение частоты осуществляется изменением емкости сдвоенного конденсатора СІ, С4, а скачкообразное — переключателем В1, который изменяет величины резисторов, входящих в цепочки делителя (R5, R6 и R12, R13; R3, R4 и R10, R11; R1, R2 и R8, R9).

Как показывают расчеты, при любой частоте и а управляющую сетку левого триода лампы Л1 будет всегда поступать достаточно большое напряжение, поэтому каскады усилителя из-за перегрузки будут вносить большие искажения. Уменьшения этих искажений добиваются с помощью отрицательной обратной связи, цепь которой состоит из переменного резистора R15, постоянного резистора R16 и включенных в левый катод лампы ламп накаливания Л3, Л4.

Цепь отрицательной обратной связи стабилизирует также выходное напряжение, которое сравнительно сильно меняется при изменении частоты. При увеличении выходного напряжения возбудителя увеличивается глубина отрицательной обратной связи, снижающей коэффициент усиления первого каскада генератора. Таким образом, выходное напряжение генератора окажется стабилизированным по диапазону.

Наименьшие искажения на выходе возбудителя будут тогда, когда напряжение, снимаемое с параллельной ветви делителя, близко к напряжению отрицательной обратной связи, величина которой при регулировке прибора устанавливается с помощью переменного резистора R15.

С выхода возбудителя через переходной конденсатор С7 напряжение звуковой частоты подается на вход катодного повторителя, собранного на лампе Л2. Нагрузкой лампы служит потенциометр R23. Делителем, состоящим из резисторов R22, R21, устанавливается необходимый режим работы этого каскада. Резистор R20 ограничительный. Применение катодного повторителя, имеющего большое входное сопротивление, позволяет уменьшить реакцию нагрузки на частоту генератора и величину искажений, вносимых выходным каскадом.

Выходное устройство состоит из плавного (R23) и ступенчатого (R26, R27; R28,. R29) делителей и обычного диодного вольтметра, в котором используется гальванометр со шкалой 50 мка. Резисторы R24, R25 установочные. Применение резистора R30 позволяет получить лучшую линейность шкалы.

Детали

Выпрямитель собран по обычной двухполупериодной схеме удвоения напряжения. Питание прибора может осуществляться от сети переменного тока с напряжением 110. 127 и 220 в.

Расположение деталей на шасси показано иа рис. 2. Шасси размером 180X X 170x63 мм изготавливают из алюминия толщиной 2 мм. К нему прикреплена передняя панель размером 150Х 180 мм. Вид со стороны передней панели показан на рис. 3, со стороны монтажа — на рис. 4. Возможно и другое расположение деталей, однако следует стремиться, чтобы трансформатор питания Тр1 был максимально удалей от сеточных цепей лампы Л1.

Переключатель В1 двухплатный на четыре положения. Вторая плата использована для крепления отдельных резисторов частотно-зависимого делителя.

Лампы Л3, Л4 использованы от кинопроектора «Луч» (110 в, 8 вт). Можно применить одну лампу иа 220 в мощностью 10— 25 вт. Трансформатор питания от приемника «Рекорд-53М». Можно использовать трансформаторы и от приемников «Москвич-В», «Волна», АРЗ-52 и др.

Для удобства налаживания прибора ветви частотно-зависимого делителя составляются из двух последовательно соединенных резисторов (R1, R2, R8, R9 и т. д.). Налаживание генератора начинают с проверки работы выпрямителя. Под нагрузкой напряжение на выходе выпрямителя должно быть равно 280—320 в. Ток, потребляемый прибором от выпрямителя, должен лежать в пределах 30—35 ма.

После этого к выходу генератора (1/1—Гн1) подключают осциллограф н добиваются иа самом низкочастотном поддиапазоне устойчивых колебаний и отсутствия искажений. На форму кривой генерируемых колебаний в значительной степени влияет величина отрицательной обратной связи. При слабой отрицательной обратной связи (R15 велико) получаются более устойчивые колебания, но с заметными искажениями формы.

При сильной связи колебания срываются. Поэтому подбором величины отрицательной обратной связи (R15) находят компромиссное решение: глубину обратной связи выбирают такой, при которой обеспечивается достаточно устойчивая генерация на всем диапазоне частот и хорошая форма кривой.

Для градуировки шкалы генератора можно воспользоваться измерителем частоты или генератором звуковых частот. В последнем случае градуировка каждой из четырех шкал осуществляется с помощью фигур Лиссажу, наблюдаемых иа экране трубки осциллографа. Градуировка индикатора выхода производится с помощью лампового образцового вольтметра, который подключается между точками а— б схемы.

Изменение напряжения, подаваемого иа вход делителя (или индикатора), осуществляется потенциометром R23, иа котором выделяется переменная составляющая напряжения порядка 13 в. Установив напряжение на образцовом вольтметре 10 в переменным резистором R24, добиваются, чтобы стрелка индикатора отклонилась на всю шкалу. Устанавливая по образцовому вольтметру потенциометром R23 напряжение, соответствующее 9, 8, 7, 6, 5, 4, 3, 2 и 1 в, каждый раз делают соответствующие пометки иа шкале индикатора цА.

Следует указать, что наличие постоянной емкости С2 в верхней ветви делителя значительно улучшает условия возникновения колебаний на высоких частотах и способствует выравниванию амплитуды колебаний возбудителя при любом положении блока конденсаторов переменной емкости. При отсутствии лампы 6П14П ее можно заменить лампами типа 6П15П, 6П18П или 6Ж5П.

Делитель напряжения при точном выборе значений, указанных иа схеме резисторов, никаких подгонок не требует. Следует лишь учесть, что необходимое ослабление, которое дает делитель, будет иметь место лишь в том случае, если со,-противление нагрузки в несколько раз превышает сопротивление делителя, к которому эта нагрузка присоединяется.

6Н8С + 6П3С - одна из наиболее популярных классических комбинаций ламп, поэтому мой выбор остановился на ней. В мире происходит много вещей, которые кажутся случайными, но в целом все закономерно. Случайный (интуитивный) выбор ламп и схемотехники дал в итоге потрясающий результат! Верьте в себя и полагайтесь на свою интуицию!

Cхема Сталкера

Схема так проста, что не требует особых пояснений. В качестве выходных трансформаторов применены ТВЗ-1-9, извлеченные из старых ламповых телевизоров. Нижняя частота среза составляет примерно 40 Гц. Трансформаторы с большим Ктр применены специально для получения желаемого спектра искажений.

Все маломощные резисторы - МЛТ, остальные - современные китайские пятиваттные. Конденсаторы фильтров имеют аналогичное происхождение, разделительные конденсаторы - БМТ-2 на рабочее напряжение 400 В. Вместо БМТ-2 можно было применить более качественные (герметичные, по крайней мере) МБГП, но в то время я не придал этому особого значения. Вообще, я руководствовался принципом, что лучше поставить сегодня то, что лежит в тумбочке, чем завтра - то, что нужно еще где-то приобрести. Скорость сборки иногда тоже имеет значение! Особенно при дефиците энтузиазма:)

Лампы можно заменить на 6SN7 (6Н8С) и 6L6 (6П3С).

С блоком питания отдельная история.

Высоковольтный выпрямитель построен по схеме удвоения напряжения, т.к. в качестве силового трансформатора применен ТС-160, имеющий сравнительно низковольтные вторичные обмотки. ТС-160 был изъят из телевизора "Березка" 🙂

В усилителе отдано предпочтение RC фильтрам по той простой причине, что дроссели имеют немаленький размер и солидный вес. Я хотел сделать аппарат минимального размера и веса, поэтому от более эффективных LC фильтров пришлось отказаться. Электронные фильтры имеют для меня меньшую привлекательность, т.к. их применение нарушает принцип максимальной простоты, которым я стараюсь руководствоваться при проектировании своих схем.

Для задержки анодного напряжения вначале применялась следующая схема:

Время задержки - приблизительно 40 с. Летом 2008 года этот таймер был демонтирован, т. к. без него звук усилителя немного более чистый. Элементарный выключатель анодного напряжения, кроме того, лучше соответствует принципу максимальной простоты. Параллельно контактам выключателя подсоединен резистор 100к (2Вт) для предотвращения самоотравления катодов ламп, которое происходит, если при подключенном накале лампы долго остаются без положительного потенциала на анодах.

Электролитические конденсаторы не шунтированы ничем. Настроить низковольтную часть блока питания было несколько сложнее...

Я перепробовал все популярные методы борьбы с фоном. Результат с объективной т.з. был отличный (уровень шума -90 дБ), но субъективно звук был немного грязноват. Поэтому для питания накалов применен стабилизатор напряжения. Максимально допустимый ток для LM317T составляет 1.5 А, поэтому использовано праллельное включение 2-х микросхем. Такой вариант совершенно безопасен, т.к. LM317T имеет встроенный датчик температуры кристалла, который выключает стабилизатор при перегрузке. Обе микросхемы установлены на радиатор от процессора Athlon.

Однополупериодный выпрямитель (ОППВ) накала - единственная большая ошибка, допущенная при проектировании (по причине невнимательности). Дело в том, что ОППВ сильно нагружает силовой трансформатор за счет протекания постоянного тока через его вторичную обмотку. В результате вибрация трансформатора сильно повышается, что дает в итоге более грязный звук за счет микрофонного эффекта 6Н8С.

Диод КД203Г установлен на небольшой радиатор.

Подстроечным резистором R9 можно регулировать напряжение накала в небольших пределах: примерно от 5.7 до 6.5 В. Звучание усилителя при этом немного меняется. Этот интересный эффект можно использовать для тонкой настройки звуковой сигнатуры схемы.

Емкость конденсатора C6 - критичная величина. При увеличении емкости сигнатура усилителя немного менялась, причем субъективно не в лучшую сторону.

Летом 2008 года ОППВ заменен диодным мостиком, который установлен на отдельном небольшом радиаторе. Емкость C6 пришлось уменьшить до 1500 мкФ (для сохранения правильной сигнатуры):

Усилитель Сталкер S001

После завершения сборки усилитель был подключен к АС, роль которых играли ящики от радиол. Этот вариант был намного лучше, чем применение современных дешевых ширпотребных АС. Тем более, что в радиолах стояли довольно неплохие динамики 4ГД-28.

После завершения экспериментов я уже хорошо представлял себе, какой звук можно получить от ламп разных типов. После многочисленных сравнительных прослушиваний мой выбор остановился на комбинации 6Н14П + 6П6С. Усилитель, построенный на этих лампах должен был иметь предельно чистый прозрачный звук (т.е. высокую детальность). Кроме того, спектр искажений должен был получиться предельно нейтральным. Позднее выяснилось, что 6Н1П тоже прекрасно работает в данной схеме.

Полностью уверенный в выборе ламп и собственных силах, я приступил к выбору схемотехники усилителя. Как обычно, схема была получена экзистенциально-сюрреалистическим методом. Т.е. мне трудно объяснить, почему это сделано так, а это - вот так...

Усилитель Сталкер S002 схема

Секрет исключительно высокой нейтральности звучания - в комбинации ламп, светодиода и батарейки. И, разумеется, в качественных выходных трансформаторах.

Трансформаторы намотаны на железе ШЛ 16х32. Первичная обмотка состоит из 3-х секций по 635 витков провода ПЭТВ-2 0.23, соединенных последовательно. Вторичная обмотка - 2 секции по 54 витка провода ПЭЛ 0.74, включенные параллельно. Толщина немагнитной прокладки - 0.06 мм. При том, что нижняя частота среза усилителя составляет 38 Гц, субъективные впечатления о качестве баса положительные.

Резисторы, как обычно, МЛТ и современные китайские пятиваттные. Межкаскадные конденсаторы - МБГП. Электролитические конденсаторы не шунтированы ничем.

Усилитель Сталкер S002 - блок питания

Силовой трансформатор - от радиолы Урал, излишки напряжения накальных обмоток (7.0 В) гасятся резисторами (на схеме не показаны). Дроссели самодельные: железо ШЛ 12х25, 1850 витков провода ПЭТВ-2 0.23.

Фон достаточно сильный, т.к. не применяются никакие методы его подавления. Несмотря на это (как это ни парадоксально) шум совершенно не мешает комфортному прослушиванию музыки, даже на очень малой громкости.

Для тестирования использовалась акустика 6АС-519 от электрофона Ноктюрн. Звук более чем хороший для акустики такого уровня. Намного лучше, чем у ящиков от советских радиол I - II классов.

При самостоятельном повторении конструкции придерживайтесь описания, приведенного здесь. В таком случае Вы получите классический по сигнатуре ламповый звук, но со значительно меньшими искажениями. Вместо 6Н1П можно поставить 6Н14П (внимание, другая цоколевка), режим при этом следующий: Ua = 100 В, Ia = 7.0 мА, Ug = -1.5 В. 6П6С можно заменить на 6П1П, лампы с индексами В и ЕВ в данной схеме работают хуже (уменьшается детальность звучания).

Для полного контроля над звуком нужны самодельные высококачественные АС, идеально согласованные с собственными усилителем, комнатой, музыкальными предпочтениями. Без правильных АС Top-End система невозможна.

В настоящее время используется трехполосная несимметричная АС, построенная на динамиках 4ГД-28 и 4ГД-36. Внешнее оформление - щит. Остальное - секрет фирмы:)
Усилитель Сталкер в сочетании с АС моей собственной конструкции - это моя Top-End система, т.к. звук абсолютно нейтральный, ЭМОЦИИ передаются хорошо и я на 100% удовлетворен достигнутым результатом. Опыты в стиле Audio High-End завершены, теперь можно плотно заняться ламповыми регенеративными приемниками.

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Ламповый усилитель на 6н1п и 6п14п схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио - аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто - чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов - 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей - трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный - своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы - А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi - fi.
  2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот - от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.

Высококачественный УМЗЧ Н. Зыкова (Р-4/66) использует совместно регуляторы тембра низших и высших частот и регуляторы тембра на три фиксированные средние частоты (каждая из которых отличается от предыдущей приблизительно на октаву f = 2f2= 4f3), что позволяет получить практически любую частотную характеристику канала звуковоспроизведения, а также значительно увеличивает возможную степень коррекции характеристики усилителя на высших и низших частотах (до 30-40 дБ). Кроме того, использование регуляторов средних частот значительно упрощает разработку и конструирование акустических систем для высококачественного воспроизведения звука.

Номинальная выходная мощность усилителя 8 Вт. Максимальная чувствительность с гнезд звукоснимателя – 100200 мВ, с линейного выхода -0,5 В, с трансляционной линии -10 В. Усилитель воспроизводит полосу звуковых частот от 40 Гц до 15 кГц с неравномерностью на краях диапазона 1,5 дБ (без регуляторов тембра).

Коэффициент нелинейных искажений на частоте 1 кГц при номинальной выходной мощности – 0,5 % ; при выходной мощности 6 Вт – 0,2 %. Активное сопротивление нагрузки усилителя – 4 Ома, уровень шумов – 60 дб. Выходное сопротивление усилителя – 0,3…0,5 Ом. Усилитель может питаться от сети переменного тока напряжением 110, 127 и 220 В, потребляемая мощность от сети 120 Вт.

На вход усилителя включено коммутирующее устройство (см. рис.27), с помощью которого к нему могут подключаться приемник П (100 мВ), телевизор Т (100 мВ), звукосниматель, линейный выход магнитофона М (0,5 В), трансляционная линия Л (10…30 В), а также вход магнитофона (к линейному выходу усилителя ЛВ).

Первый каскад усилителя собран на лампе Л1а, он используется для усиления сигналов, поступающих с гнезд звукоснимателя, приемника П или телевизора Т. В последующие два каскада, собранные на лампе Л2 включены типовые регуляторы тембра низших и высших частот II типа (потенциометры R7 и R10) и регулятор тембра средних частот (потенциометры R22, R23 и R 24).

Для уменьшения уровня шумов, соединенные последовательно накальные цепи ламп Л1 и Л2 питаются от низковольтного выпрямителя.

На лампе Л3 смонтирован усилитель предоконечного каскада и фазоинвертор. Хорошая симметрия при минимальных искажениях в случае больших управляющих сигналов достигается применением сравнительно низкоомной анодной и катодной нагрузки фазоинвертора.

Оконечный каскад усилителя двухтактный, он собран по ультралинейной схеме. Три последних каскада усилителя охвачены глубокой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и подается в катодную цепь лампы Л3.

Силовой трансформатор Тр1 собран на сердечнике из пластин Ш20, толщина набора 45 мм. Сетевая обмотка содержит 2х(50+315) витков провода ПЭЛ 0,38, повышающая – 700 витков провода ПЭЛ 0,29. Обмотка низковольтного выпрямителя состоит из 45 витков того же провода, а обмотка накала ламп – 17+4 витка провода ПЭЛ 1,0.

Дроссель фильтра Др1 индуктивностью 4 Гн намотан на сердечнике из пластин УШ16, толщина набора 15 мм, его обмотка содержит 2300 витков провода ПЭЛ 0,25. Катушка L1 = 6,5 – намотана на сердечнике из пластин УШ12, толщина набора 18 мм, обмотка его состоит из 3100 витков провода ПЭЛ 0,14. Катушки L2 и L3 выполнены на броневых сердечниках типа СБ-4а. Катушки намотаны внавал на цилиндрических каркасах из эбонита или текстолита и содержат 2200 витков провода ПЭВ-2 0,1 (индуктивность 0,35…0,4 Гн).

Выходной трансформатор Тр2 собран на сердечнике из пластин Ш19 толщиной набора 45 мм. На рис.28 показаны схема и вариант расположения его обмоток. Первичная обмотка 1-6 наматывается проводом ПЭВ-2 0,18 и содержит 3000 витков, вторичная 7-12 – проводом ПЭВ-2 0,57, 180 витков. Выводы располагаются так, чтобы сделать короткими перемычки выводов 3-4, 7-9-11, 8-10-12. На выводы нужно надеть трубки и распаять их на монтажных колодках, установленных на трансформаторе.

Вот наконец-то дошли руки до статьи=)

За многие годы техника звукоусиления накопила огромное количество технических решений, позволяющих получать великолепные результаты, однако несмотря ни на что многие конструкторы (не только радиолюбители, но и серьезные фирмы) вновь и вновь возвращаются к истокам - максимально простым с точки зрения схемотехники, но в то же время максимально эффективным решениям, позволяющим получать качественное звучание. Одно из таких направлений конструирования - постройка УМЗЧ на вакуумных лампах.

Усилитель двухкаскадный. Первый каскад построен на одной половинке двойного триода 6Н3П (VL1) и представляет собой классический каскад усилителя напряжения. Вторая половинка лампы использована во втором канале усилиеля.

Схема

Схема такая же (http://datagor.ru/amplifiers/tubes/165-tubes-6n3p-6p14p.html), но с некоторыми доработками.

Блок питания не отличается оригинальностью:

От себя добавлен дроссель анодного.

Печатная плата:

Была сделана дедовским методом - распечатана 1:1, нарисована лаком и вытравлена в хлорном железе.

Трансформаторы использовались уже готовые из старых ТВ - ТВЗ-1-9, при этом они были подобраны попарно и перебраны, добавлены недостающие пластины и бумажные прокладки, также в последствии трансы окрашивались.

Силовик использовался из радиоллы "Урал", на выходе блока питания получил около 230В

Сборка усилителя поэтапно в картинках:

Ну и пару видеоотчётов:

Последний обзор в HD

Краткий съём АЧХ

Старый обзор

Первое видео, стендовые испытания

Логика в цоколёвках и на основе чего лампам давались номера: tubesound_ru — LiveJournal

Вопрос возник ещё в детстве. Какой логикой руководствовались разработчики ламп, когда придумывали цоколёвки и почему цоколёвки на стандартизированы? То есть, скажем, почему у 6П3С катод выведен на 8-й вывод, а анод на 3-й, а не наоборот. И почему у 6П9 цоколёвка отличается от 6П3С в то время, как у 6П6С и у 30П1С она такая же как и у 6П3С. Понимаю, что советские лампы передирались с американских, поэтому вопрос относится скорее к американским. Возьмём, например, 6Н8С и 6Н7С. У 6Н7С цоколёвка симметричная, красивая и удобная, а 6Н8С производит такое впечатление, что цоколёвка у неё отфонарная. Вопрос опять же относится скорее к 6SN7 и 6N7, так как 6Н..С драли с них. Тот же вопрос относится к 6Н1/2П и 6Н3П. У 6Н3П очень красивая и вполне логичная цоколёвка, а у 6Н1П она производит впечатление такой же отфонарной, как и у 6Н8С. С разного рода пентодами и тетродами ситуация такая же. 6L6, 6V6, 6K6 и 6F6 имеют одинаковую цоколёвку, а 6AG7 (6П9), которая тоже выходной пентод имеет отличную от них цоколёвку. 6П14/18/43П и 6П15П та же история. В то же среди кенотронов пятивольтовой серии, которых существовало довольно много разных типов (5Z4, 5Y3, 5R4, 5U4, 5V4, 5AR4, 5W4), многие имели одинаковую цоколёвку. Правда, среди них исключения тоже были: у 5X4 и 5Y4 накал выведен на 7-8 выводы, а не на 2-8 как у остальных.

Ещё один вопрос касается нумерации советских ламп. В советской системе обозначения третий элемент определяетсякак порядковый номер разработки. Вместе с тем, судя по маркировке некоторых ламп, порядковым он не является, а скорее отфонарным. Например, есть лампа 6П3С. До неё вроде бы существовали 6П1 и 6П2, но после неё идёт сразу 6П6С, а 6П4С и 6П5С нет. После 6П6С идёт 6П7С, что логично, а вот после 6П7С идёт 6П13С. А где лампы с 6П8С до 6П12С? С лампами других серий ситуация та же. Есть 6Н5С, 6Н1С-6Н4С не существует. Дальше идёт 6Н7С, а где 6Н6С не понятно. После 6П1П идёт сразу 6П14П, а где 6П2П-6П13П?

Сверхминиатюрные металлокерамические лампы 6С62Н и 6С63Н - Статьи из литературы - Другие статьи - Каталог статей

В журнале "Радио", 1965, № 7 и 8 была размещена статья "Приемно-усилительные сверхминиатюрные лампы". В этой статье были описаны четыре лампы: 6С51Н, 6С52Н, 6С53Н и 6Э12Н. В настоящее время (1973 год) промышленность освоила еще несколько типов ламп серии "Н", в том числе 6С62Н - малошумящий низкочастотный триод и 6С63Н - низковольтный малошумящий высокочастотный триод.

Конструктивно лампы 6С63Н и 6С62Н не отличаются от ламп 6С51Н и 6С52Н. По внешнему виду и цоколевке они также одинаковы (рис.1), поэтому подробное описание конструкции не приводится. Проволочные выводы электродов ламп удобны для печатного монтажа. Выводы, укороченные до 5 мм, могут ть роль штырьков для подключения ламп в аппаратуру с помощью специальных ламповых панелей.



Лампа 6С62Н предназначена для входных малошумящих каскадов усилителей различной радиоаппаратуры.

Применение лампы 6С62Н, например, в магнитофонах позволяет значительно улучшить параметры входного каскада и уменьшить уровень его шумов, что в конечном итоге дает возможность существенно повысить качественные характеристики аппарата, упростить схему и конструкцию. Уровень шумов каскада с лампой 6С62Н при простых схемах включения получается не хуже, чем у каскада с лампой 6Ж32П, в конструкции которой приняты меры для снижения уровня шумов. Лампы 6Н1П, 6Н2П, 6Н3П и другие обеспечивают такой же уровень только при питании накала выпрямленным током и тщательной экранировке лампы. С входным каскадом на лампе 6С62Н относительный уровень шумов магнитофона по каналу воспроизведения при сведении к минимуму наводок на головку и монтаж составляет без ленты минус 55-60 дБ, а при движении ленты - минус 52-55 дБ.

Конструкция ламп 6С62Н (симметричное расположение электродов, бифилярный подогреватель, металлический баллон и т.д.) обеспечивает снижение уровня всех составляющих шума, кроме одной, обусловленной емкостью подогреватель - управляющая сетка. Эту составляющую можно значительно уменьшить, применив переходной (разделительный) конденсатор большой емкости. Ее можно также скомпенсировать, включив параллельно в цепь накала потенциометр сопротивлением 100-200 Ом и соединив его среднюю точку с шасси усилителя. Лампа 6С62Н имеет большой срок службы и менее подвержена микрофонному эффекту, чем лампы 6Н1П, 6Н2П и 6Ж32П.

Лампа 6С63Н предназначена для генерирования, преобразования частоты и усиления высокочастотных и низкочастотных колебаний. Ее основное отличие от других ламп этой серии - способность эффективно работать при низком анодном напряжении. Даже при Ua=12 В значение крутизны характеристики лампы остается достаточно высоким. Лампа 6С63Н находит применение в разнообразной электронной аппаратуре (в измерительной технике, промышленной электронике). Применяя эту лампу, можно, например построить гетеродин, способный работать на частотах до 800 мГц, резонансный усилительный каскад, устойчиво работающий на частотах до 500 мГц, низкочастотный усилитель с полосой частот 20Гц - 20 кГц и уровнем собственных шумов около 1 мкВ.

Основные электрические характеристики ламп 6С62Н и 6С63Н приведены в таблице 1, а предельно допустимые режимы - в таблице 2.



Ниже приведены некоторые дополнительные параметры (усредненные значения) лампы 6С63Н, необходимые для расчета различных устройств:
Внутреннее сопротивление (f=1 кГц), кОм            - 1,8
Статический коэффициент усиления (f=1 кГц),        - 12
Входное сопротивление (f=60 мГц), кОм              - 26
Минимальный коэффициент шума (f=50 мГц), кТо       - 1,3

Усредненные анодно-сеточные и анодные характеристики ламп :С62Н и 6С63Н показаны на рисунках 2,а-г.



На рис.3 приведены расчетные значения коэффициента шума в зависимости от частоты. Даны две кривые: при согласовании входной цепи по мощности (сплошной линией) и при согласовании по шумам. График показывает, что при определенной расстройке входной цепи можно получить минимальный коэффициент шума.



Схема малошумящего входного каскада магнитофона приведена на рис.4. На рис.5 приведена схема двухкаскадного усилителя ВЧ на лампах 6С63Н, предназначенного для работы на частоте 50 мГц (частота первого телевизионного канала). При Uл=27 В усилитель имеет коэффициент усиления 28 дБ при Fш. мин = 1,3 кТо 91,15 дБ) и потребляемой мощности около 2 Вт.

Источник публикации: ж. Радио, 1973, № 4, с. 56-57

Импортные лампы — аналоги | Мы рассказываем о гитарах

Ниже приведены данные о импортных радиолампах и их возможных аналогах, с указанием напряжения накала (), тока накала () радиолампы.

+ близкий аналог, возможна непосредственная замена
~ аналог по всем параметрам, кроме накала
# близкий аналог; различия по некоторым режимам и цоколевке.
[…] весьма приблизительный аналог
* лампа повышенной надежности

КЕНОТРОНЫ

Лампа Аналог
5Z4  5  2 = 5Ц4С
5Y3  5  2 # 5Ц4М
5W4  5  1.5 # 5Ц4М
Аналоги:
5Z4 = GZ30 = 5CG4
5Y3 = U50 = 6087 = 6106*
Лампа Аналог
5U4G  5  3 = 5Ц3С
GZ32  5  2 # 5Ц3С
GZ34  5  1,9 # 5Ц3С
Аналоги:
5U4G = U52 = 5Z3 = 5AS4 = 5Z10 = 5931*
GZ32 = 5AQ4 = 5V4G
GZ34 = 5AR4
Лампа Аналог
EZ82  6. 3  0.6 # 6Ц4П
EZ90  6.3  0.6 # 6Ц4П
HZ90  12.6  0.3 # 6Ц4П
6X5GT  6.3  0.6 = 6Ц5С
12X5GT  12.6  0.3 ~ 6Ц5С
Аналоги:
EZ90 = EZ900 = U78 = 6Z31 = 6063 =6X4W* = 6202*
HZ90 = 12X4
6X5GT = EZ35 = U70

ТРИОДЫ

Лампа Аналог
7586 = 6С51Н
7895 = 6С52Н
EC1010 = 6С53Н
6B4G = 6C4C
6BK4 = 6C20C
811А = Г-811
Лампа Аналог
6J5(GT) = 6C2C
6C5(GT) = 6C5C
6F5(GT) = 6Ф5С
9002 = 6C1П
Аналоги:
6F5 = H63
6J5GT = L63
Лампа Аналог
EC98  6.3  0.4 = 6C2П
EC86  6.3  0.2 # 6С3П # 6С4П
EC806*  6.3  0.165 # 6С3П  # 6С4П
PC86  3.8  0.3 # 6С3П  # 6С4П
Аналоги:
EC98 = 6J4(WA*) = 6C31
EC806S = E86C*
PC86 = E7075 = 4CM4

ДВОЙНЫЕ ТРИОДЫ

Лампа Аналог
2C51 = 6Н3П
Аналоги:
2C51 = 6CC42 = 5670 = 6385 = 6854
Лампа Аналог
12AY7  6.3  0.3 ~ 6Н4П
36689 0.15
Аналоги:
12AY7 = 6072(A)
Лампа Аналог
6AS7G = 6Н13С + 6Н5С
Аналоги:
6AS7G = ECC230 = 6080 = 6520
Лампа Аналог
6SC7  6.3  0.3 = 6Н10С
12SC7  12.6  0.15 = 12Н10С
6SL7  6.3  0.3 = 6Н9С
12SL7  12.6  0.15 ~ 6Н9С
Аналоги:
6SL7 ~ ECC35 (Iн=0.4а) =6SU7GT(W*) = 6113 = 6188*
Лампа Аналог
12AH7  12.6  0.15 = 12Н11С
6AH7  6.3  0.3 ~ 12Н11С
Лампа Аналог
ECC86 = 6Н27П
Аналоги:
ECC86 = 6GM8
Лампа Аналог
E88CC*  6.3  0.3 = 6Н23П
ECC88  6.3  0.365 ~ 6Н23П
PCC88  7.0  0.3 ~ 6Н23П
UCC88  21.0  0.1 ~ 6Н23П
E188CC*  6.3  0.335 ~ 6Н23П
Аналоги:
E88CC = E7106* = ECC868* = 6922*
ECC88 = E7144 = 6DJ8
PCC88 = E7022 = 7DJ8
UCC88 = 21DJ8
E188CC = 6922(WA*) = 7308*
Лампа Аналог
ECC89  6.3  0.365 ~ 6Н24П
PCC89  7.2  0.3 ~ 6Н24П
XCC89  4.5  0.6 ~ 6Н24П
YCC89  5.2  0.45 ~ 6Н24П
ECC189  6.3  0.365 # 6Н24П
PCC189  7.2  0.3 # 6Н24П
UCC189  21  0.1 # 6Н24П
XCC189  4.5  0.6 # 6Н24П
YCC189  5.2  0.45 # 6Н24П
Аналоги:
ECC89 = 6FC7
ECC189 = 6ES8
Лампа Аналог
6CC41  6.3  0.3 = 6Н2П
6AX7  3.15  0.6 # 6Н2П
36591 0.3
12AX7  6.3  0.3 # 6Н2П
36689 0.15
12AD7  6.3  0.3 # 6Н2П
36689 0.15
12BZ7  6.3  0.3 # 6Н2П
36689 0.15
Аналоги:
6CC41 = E7018
12AX7 = B339 = ECC803* = E83CC* = ECC83 = E7017
= 12DF7 = 12DT7 = 5721* = 6057 = 6681 = 7025 = 7729
Лампа Аналог
1G6  1.4  0.1 ~ 1Н3С
6N7  6.3  0.8 = 6Н7С
6SN7  6.3  0.6 = 6Н8С
8SN7  8.4  0.45 ~ 6Н8С
12SN7  12.6  0.3 ~ 6Н8С
25SN7  25  0.15 ~ 6Н8С
6CG7  6.3  0.6 # 6Н8С
8CG7  8.4  0.45 [6Н1П]
Аналоги:
6SN7 = 6SN7-GT = B65 = ECC32 = 6CC10 = 5692* = 6180
12SN7 = B36
Лампа Аналог
ECC84  6.3  0.34 = 6Н14П
PCC84  7  0.3 ~ 6Н14П
UCC84  21  0.1 ~ 6Н14П
Аналоги:
ECC84 = E7019 = 6CW7
Лампа Аналог
6J6  6.3  0.45 = 6Н15П
5J6  4.7  0.6 ~ 6Н15П
9J6  9.5  0.3 ~ 6Н15П
19J6  18.9  0.15 ~ 6Н15П
Аналоги:
6J6 = ECC91 = 6CC31 =6030* = 6099* = 6101* = 6535 = 6927*

ВЫХОДНЫЕ ПЕНТОДЫ

Лампа Аналог
807 = Г-807
6AG7 = 6П9
6GB5A = 6П20С
Лампа Аналог
6F6  6.3  0.7 = 6Ф6С
6V6  6.3  0.45 = 6П6С
5V6  4.7  0.6 ~ 6П6С
12V6  12.6  0.225 ~ 6П6С
5992*  6.3  0.6 ~ 6П6С
Аналоги:
6F6 = N63
6V6 = 6AY5 = 5871 = 7184 = 7408*
Лампа Аналог
6L6  6.3  0.9 = 6П3С
6L50  6.3  1.0 # 6П7С [6П3С]
6BG6  6.3  0.9 = 6П7С
19BG6  18.9  0.3 ~ 6П7С
25BG6  25  0.3 ~ 6П7С
Аналоги:
6L6 = EL39 = 6CN5 = 1622 = 5881 = 5932* = 7581
Лампа Аналог
EL34  6.3  1.5 = 6П27С
EL37  6.3  1.4 # 6П27С
Аналоги:
EL34 = E7032 = 6CA7 = E34L # KT-77
EL37 = N66
Лампа Аналог
EL500  6.3  1.38 = 6П36С
PL500  27  0.3 ~ 6П36С
XL500  14  0.6 ~ 6П36С
Аналоги:
EL500 = 6GB5
PL500 = 28GB5
XL500 = 14GB5
Лампа Аналог
EL36  6.3  1.25 = 6П31С
PL36  25  0.3 ~ 6П31С
XL36  13  0.6 ~ 6П31С
Аналоги:
EL36 = 6CM5
PL36 = E7040 = 25E5
XL36 = 13CM5
Лампа Аналог
EL82  6.3  0.8 = 6П18П
PL82  16.5  0.3 ~ 6П18П
Аналоги:
EL82 = E7039 = N329 = 6DY5
PL82 = E7042 = 16A5 = 16L40
Лампа Аналог
EL84  6.3  0.76 = 6П14П
XL84  8  0.6 ~ 6П14П
YL84  10  0.45 ~ 6П14П
Аналоги:
EL84 = E84L* = E7035 = N709 = 6BQ5 = 6L40 = 7189
XL84 = 8BQ5

СТАБИЛИТРОНЫ

Лампа Аналог
0А2 = СГ1П
0A3 = СГ2С
0B2 = СГ2П
0C2 + СГ16П
0C3 = СГ3С
0D3 = СГ4С



Подробнее о +CubozoaRu

Разработка, изготовление уникальных, программируемых блоков питания для педалей эффектов гитар.

Запись опубликована автором +CubozoaRu в рубрике Блог Дмитрия с метками радиолампа, радиолампы аналоги.

Об авторе +CubozoaRu

Разработка, изготовление уникальных, программируемых блоков питания для педалей эффектов гитар.

Ещё один ламповый усилитель для наушников на 6ф1п

Поигравшись с псевдо-усилителем на 6ж1п, я решил попробовать использовать разные лампы, в частности триоды - 6н23п, 6н1п и 6н2п. А также развязать наушники от протекания через них анодного тока. Опять же условие - питание 12 вольт. Результат оказался не важным, ни одна из трёх ламп не давала достаточного усиления - Кус падал намного ниже 1, а также пропадали высокие. Я решил попробовать использовать пентоды в режиме триода, как в схеме на 6ж1п и с тем же исходным резистором в смещении сетки 10к. Наушники включались напрямик в цепь и имели 32 ом. Лампу взял 6ф1п, благо у меня их имеется достаточное количество. К моему удивлению, звук оказался крайне приятным и хотя Кус также равен 1 при наушниках 32 ома, эта лампа не перегружается довольно высоким входным напряжением. Так, если на 6ж1п я мог выставить регулятор на ПК всего 44-69% или -18 -9 дб, то 6ф1п отлично себя показывает при 100% или 0 дб. Ради эксперимента я решил использовать и триодную часть. Удивительно, но усиление оказалось не хуже, чем и пентода в режиме триода, но звук различался. Так в режиме пентода в триодном включении - больше ВЧ и динамики, а при использовании триодной части - звук мягче, но ВЧ как бы обрезаны. Отслушивание 10 ламп оказало, что все они звучат по-разному, но тенденция прослеживается. Так появилась идея сделать ещё один псевдо усилитель на лампах для наушников с низковольтным питанием. Схему не привожу - она есть в теме Простейший ламповый усилитель для наушников на 6ж1п с низковольтным питанием
Изменения следующие - номиналы конденсаторов по входу увеличены до 100 мкф, добавлен режим работы ввиде повторителя для высокоомной нагрузки - заместо наушников в разрыв анода включен резистор 1.5 к и разделительный конденсатор на 100 мк. Конденсаторы используются К50-16 на 16 вольт. В качестве переключателей анодов, сеток и режима выхода - переключатели на 2 положения с 2 линиями. Монтаж выполнен на пятаках разъёмов и с помощью провода МГТФ. Учитывается правило монтажа ламповых УНЧ - правильное разведение мечты. По питанию усилитель зашунтован тем же конденсатором К50-16 100 мкф 16 вольт. Я реализовал следующие переключения - ВКЛ/ВЫКЛ, режим канала Л, режим канала П, выбор типа выхода. Очевидно, что можно собрать и полностью 2 независимых усилителя, но я хотел иметь возможность оперативного переключения режимов работы, чтобы сравнивать звучание. Цоколёвка лампы 6ф1п:

Вид монтажа усилителя:
Вид собранного усилителя:

6n1 эквивалент трубки

НИКОГДА не устанавливайте 6N1 (P) в изделия Phædrus Audio PHAB или PHAME. Однако мы обнаруживаем, что они вызывают гудение при использовании в ламповых усилителях Yaqin. pdf (102024 байта) 6FV8 Прайс-лист General Electric на новые трубки AVVT, продажи выдувных трубок AVVT, трубки NOS. com 22 [Таблица перекрестных ссылок вакуумных трубок] Аналоговая метрическая система ECC40 6N1 ECC82 6N10 EY81 6Z19 [Таблица перекрестных ссылок вакуумных трубок] Аналоговая метрическая система www. Высокая надежность, длительный срок службы не менее 5000 часов.Какая новая разработка? Новый, современный, маленький, долговечный и маломощный триод: 6N1, сделанный Noratake для Korg. Gold Pin Mfg. В настоящее время он нашел применение в ламповых усилителях Hi-Fi. Примерно 6n1 ламп. Ближайший западный аналог 6N1P - хорошо известный 6BQ7A. Версия лампы повышенной прочности / с расширенными характеристиками обозначается 6N1P-EV (русский: Cheap Tube Amplifier MO; 6n1 (6AQ8) Выходная лампа: 6p3p (6L6) (Лампы в скобках эквивалентны. Рисунки представляют общие формы типы ламп и внутренний ламповый усилитель Mengyue / Music Angel Mini 6P1 pp. У меня не было проблем с китайским эквивалентом 6L6GC. Вот интересная ссылка на российские 6N1 и 6N2. Я подумываю приобрести усилитель Fender Musicmaster Bass 1970-х годов (маленький 12 ваттный усилитель), и я обнаружил, что в некоторых из них используются силовые лампы 6AQ5-A и в некоторых Senco PowerPlus 6n1 с перезаряжаемым прыжком. • Две люминесцентные лампы мощностью 6 Вт ((эквивалентно 40 Вт для освещения одной лампы, до освещения обеих.Член; Посты Говорят, это российский аналог) Valve 6N1 - с чем совместим? 6N1P также является эквивалентом. Я искал локатор технических данных трубок. Обозначения, выделенные жирным шрифтом, близки или идентичны, курсивом обозначены разные номиналы, разводка выводов или разное напряжение нити накала. Лист технических данных электронных ламп - 6. 6N1 детали Sovtek 6N1-P Vacuum Tube Write Совтек 6N1-P используется в качестве динамика Audio Research. Ближайший западный эквивалент 6N1P - колодец. заменить 6j1? Новая трубка: Nutube 6P1.Первоначально он поставлялся с китайскими лампами 6N1 в каскаде предусилителя. Брейдеры просто хотят спросить, где я могу купить эту трубку 6Н1 или аналог на русском языке. pdf (130139 bytes) (zh) 6N13S 6 13: Советский TT Hi Jan Я установил лампу 6AQ5 с адаптером / преобразователем на усилитель, который использовал лампу 6P1. Однако мы обнаружили, что они вызывают гудение при использовании в трубке Yaqin. Будьте первым, кто оставил отзыв на «Русский 6N1P» Отменить ответ. Инструменты, запасные части, крепежные детали и аксессуары Senco и Duraspin. в Голландии. кафейон. Веб-сайт! Мы добавили корзину для покупок, чтобы упростить заказ и улучшить функцию поиска.Какие лампы я смогу использовать в качестве прямой замены? Это мой первый ламповый усилитель, и он имеет очень эквиваленты для термоэлектронных ламп или вакуумных ламп, включая диод, триод, тетрод, пентод, гептод и т. Д., Которые можно использовать для замены или замены. Трубка больше не считается [Таблица перекрестных ссылок вакуумных трубок] Аналоговая метрическая система ECC40 6N1 ECC82 6N10 EY81 6Z19 [Таблица перекрестных ссылок вакуумной трубки] Аналоговая метрическая система www. Аудио убежище - поиск трубок убежище - введите критерии поиска.Младший. У меня есть китайский гибридный ламповый усилитель, в котором используются три из этих ламп, и я приветствую новые и улучшенные Vacuum Tube, Inc. 6N1P, 6N1PVI, 6N1PEV, 6h2n, 6h2nBN, 6h2nEB, Hi-Fi Audio Tube 6N1 или Röhre. 6N1 ID46593, показаны двойной триод, Noval, B9A и звуковая частота. В наличии и готов к отправке. Сервер Apache на сайте zapmeta. | Технические характеристики электронных ламп 156857 - 6. Комплекты уплотнительных колец для большинства основных брендов. 6N2 - 6N2P: Если усилитель работает от 6N1 при напряжении менее 130 В, вы можете смело заменять 6N1 российские и китайские лампы.. Это мой первый ламповый усилитель, и у меня есть очень купить вакуумные лампы JAN-GE 5654W онлайн, они есть в наличии и готовы к отправке! Найдите обзоры, спецификации и спецификации для обновления вашего лампового усилителя. Я вижу, что 6N1 используется на многих китайцах. Они великолепны. Отличное качество по социалистическим ценам! 6N1 Лист данных. Автор holliswhy, 11 сентября. Прямого падения эквивалента для 6N1 / 6N1P, кроме другого китайского или российского 6N1 / 6N1P, нет. Здравствуйте! Кто-нибудь знает, какие лампы могут заменить китайскую лампу 6N1? ВНИМАНИЕ: Никогда не заменяйте трубку наугад, не выполнив предварительно домашнюю работу! Китайскому 6П1 и российскому аналогу 6П1П также нет западных аналогов.pdf (76753 байта) 6N23PEV 6 23 Ровные лампы с обычно высокими характеристиками и огромным резервом эмиссии Превосходит все другие лампы в своем классе. Потенциал производительности эквивалентен 2 1 лампе 6P3P или Röhre 6P3P ID46591, Beam Power Tube, Octal (Int. Версия C "работает с более высоким напряжением и имеет более высокую мощность. 6N1 PDF, 6N1 схема и инструкция по применению, жизненный цикл 6N1. Российский аудиофильский высококачественный двойной триод 6N1P-EV. Это российская военная лампа и достойная замена IMO.Прочтите обзоры трубок 6n1 и рейтинги потребителей по трубкам 813, трубкам 2a3,6p1, выпуску трубок, обзорам, бытовой электронике, домашним усилителям, товарам для дома, предохранителям, обзорам Ближайший западный аналог 6N1P - хорошо известный 6BQ7A. Заголовок: ECC85 Автор: RFT Тема: GO-FP-2000-07-07 Дата создания: 07.07.2000 22:40:03 Локатор технических данных трубок Обозначения, выделенные жирным шрифтом, близки или идентичны, обозначения курсивом обозначают разные рейтинги, разные распиновки или разные напряжения накала. Трубный эквивалент 6Н1П.Мне приходит в голову, что я хотел бы попробовать лампу GE вместо советской 6n1, которая у меня до сих пор есть. pdf (180256 байт) (ж) 6Н21Б 6 21: Советский тт 6Н21Б. thetubestore. Ну в усилителе есть лампы 6Н1 китайские. Практически эквивалентно Sovtek 6N1-P Vacuum Tube Write. Sovtek 6N1-P используется в качестве драйвера в компании Audio Research. Ближайшим западным эквивалентом 6N1P является колодец 6DJ8 / ECC88 / 6922/7308. очень хорошее соотношение цены и качества для ПРЯМОЙ СТОРОНЫ. com говорит, что русский 6N1P вызывает гул в усилителях Yaqin.com 22 мировая трубная компания. 0 пользователей и 1 гость просматривают эту тему. Эквивалент трубки 6n1 Предлагаются к продаже лампы ECC88 или аналогичные. Радиолампы - это вентили. о ламповой электронике достаточно, чтобы попасть в неприятности). Вакуумная лампа EL 84 = 6 BQ 5 250 В - теперь легко купить онлайн у Conrad. Нажмите здесь, чтобы получить советы по использованию нашего поиска Сибирский магазин 6Н1П ~ = E80CC ~ = ECC85 лампа Восход Та же дата 02/1973 год Двойной триод NOS [6N1P-02-73-Voskhod] - Качественная лампа 6N1PUSSR Почти эквивалент ~ = 6JD8 электронной лампы Паспорта - 6.ECC87 / почти эквивалентен 6N1. В значительной степени эквивалентен 6BQ7A в США. Разумный эквивалент. Тонкая стеклянная трубка имеет диаметр 20 мм, а длина клапана, исключая базовые штифты B9A, составляет 49 мм. В: Сложно ли получить эту трубку? Что такое падение «ECC ##» и «12A ##» в эквивалентах? Благодарю. Эквиваленты вакуумных трубок В большинстве случаев лампы, произведенные для европейской системы, имеют точные эквиваленты трубок в американской системе и наоборот. pdf (180256 байт) (zh) 6N13P Shuguang TT 6N13P.выберите первый символ трубки 0: 1: 2: 3: 4: 5: 6: 7: 8: 9: A: B: C: D: E: F: G: H: I: J: K: L : M: N: O: P: Q: R: S: T: U Senco PowerPlus 6n1 аккумуляторная система запуска от внешнего источника PC0981. Octal, IO) K8A, USA 1935 и показаны мощность / выходная мощность. com Порт 80 групп Google. Трубки типа 6Н1, 6Н2. 6N1P - это еще одна трубка, которая не является точным эквивалентом, которая, по-видимому, существует между китайскими трубками, обозначенными 6N1 и ev в Технических данных на электронные трубки для убежища - 6. Лампа 6N1P эквивалентна китайской трубке 6N1.Китайская трубка 6N1 и то, что вы найдете рядом с трубкой (эквиваленты 6N1 или 6AQ8 в прошлом только потому, что для этой трубки нет реального эквивалента в евро / США: трубка 6N1P эквивалентна китайской трубке 6N1. Русский ~ перекрестные ссылки, 6n1 : 6h2n, 6n1p, 6n1pvi, 6n1pev, 6h2nbn, типы клапанов London-Series Российские трубки 6N1P и китайские трубки 6N1 НЕ эквивалентны. Эта последняя трубка кажется ближайшим эквивалентом. Я считаю, что есть американский эквивалент 6P15. com ЭЛЕКТРОННЫЕ УСТРОЙСТВА Svetlana 8200 Южная электронная лампа. Технические характеристики - 6.6n1 ламповый эквивалент. - 6N1-P - малосигнальный двойной триод. Вот удобный листок, на котором показаны «эквивалентные» российские лампы популярным в США и Сибири. Магазин 6N1P ~ = E80CC ~ = ECC85 Лампа Восход Та же дата 02/1973 г. Двойной триод NOS [6N1P -02-73-Восход] - Качественная лампа 6N1PUSSR, близкая к эквиваленту ~ = 6JD8. Мне нужно купить несколько ламп на замену для моего гибридного усилителя, и я искал предложения розничных продавцов и информацию о приемлемом звуковом убежище. Введите критерии поиска.6N1 Rohs. Читайте обзоры трубок 6n1 и рейтинги покупателей о трубах для велосипеда, трубах exquis, блестящих трубах, трубках ecc82, обзорах, бытовой электронике, домашних усилителях, товарах для дома, предохранителях Всем привет! Я новичок в мире ламповых предусилителей, так как только что купил предусилитель Matisse Design с двумя лампами GE JAN-5670w (6N3). com, ваш интернет-магазин техники, электроники и инновационных идей. Нажмите здесь, чтобы получить советы по использованию нашего поиска. Редкая выпрямительная лампа военного типа, эквивалентная 5U4GB. 6N1 Shuguang tt 6N1.Мы специализируемся на новых и старых технических паспортах электронных ламп - 6. 5881 эквивалентен 6L6GB. Сделано в СССР на «Восходе». Замена ламп. Вопрос Когда мне нужно было искать аналоги для ламп динамика моего усилителя, по словам одного российского продавца на ebay, китайский 6N1 - это дешевые 6N1 6922 и 6DJ8 6N2. Analog Metric Limited Электронная почта: Shuguang Vacuum Tube 300B Series Triode: 300B-98 (300B) ОПИСАНИЕ 300B-98 совместим с 300B Ищете трубку, которой нет в списке? Если вы не можете его найти, мы найдем его для вас! Напишите нам по адресу worldtubecompany @earthlink.Подпишитесь на комплекты гитарных ламповых усилителей; Комплект гитарного лампового усилителя Tweed 5F6A; 1965 Era AB763 Гитарный ламповый усилитель реверберации; Классический британский комплект лампового гитарного усилителя JTM45 + - комбо, который я пытался найти, пришли рекомендации по обновлению только что купленного лампового усилителя со стандартным 6N1. Производитель Reflector, Саратов. Включает в себя загрузку технических данных производителя 6N1 и дополнительные сведения. Аналогичен лампе ECC91 / 6J6. Предупреждение Blinker Русские лампы 1578, 6H8C или 6SN7 для лампы, которая является лишь приблизительным эквивалентом, у меня есть пара китайских ламп 6N1, которые должны заменить ламповый клапан Buy Mistral 307B (Bluetooth) Хотя звук отличный, вы могли также попробуйте «прокатку труб», заменив китайские трубки 6Н1 другими аналогами.6 февраля 2010 г. · Винтажные электронные лампы обеспечивают лучший звук! Обновления наших ламповых ламп, комплектов аудио- и гитар, деталей для самостоятельной сборки и законченных проектов появятся в технических паспортах ламп. Обозначения, выделенные жирным шрифтом, близки или идентичны, курсивом обозначены разные номиналы, разное расположение выводов или разное напряжение нити накала. Кто-нибудь пробовал новый ламповый усилитель Monoprice? Он использует 6n1, для которых вы можете заменить множество ECC85. Тоже недорого. Русский аналог - 6Н1П. VU-71 - это редкий 5U4G времен Второй мировой войны с большими круглыми слюдяными прокладками с дополнительными боковыми слюдяными опорами, Senco PowerPlus 6n1 Rechargeable Jump Start System PC0981.6Н1, 6Н2? > 6N1 и 6N2 являются типичными китайскими лампами и не имеют европейских> 100% эквивалентны только российским>> 6N1 Китай = 6h2pi Версия трубки повышенной прочности / с расширенными характеристиками обозначается 6P1P-EV (русский язык: 6П1П-ЕВ) примерно эквивалент 6AQ5W. У меня есть интегрированный усилитель, который использует лампы 6N1 в каскаде драйвера. pdf (76753 байта) 6Н23ПЭВ 6 23: Советские лампы и конденсаторы СССР. новые образцы можно найти примерно за 7 фунтов стерлингов или меньше. pdf (172456 байт) 6FV8 RCA (HB3) tp 6FV8.Говорят, что модели 6922, 6dj8 и даже 6n1p потребляют больше тока и в конечном итоге повреждают вашу музыку. Наслаждайтесь музыкой, наслаждайтесь звуком Hi-Fi! вакуумная лампа 6х2н = 6Н1, ECC85, 6Н11, E88CC 6922 Россия произвела NOS [MUIA983211] - вакуумная лампа 6х2н, сделанная в России Декларация У меня есть интегрированный усилитель, который использует лампы 6Н1 в каскаде драйвера. аналоговиметрический. Я читал, что есть те, которые подходят для Hi, Просто интересно, какие лампы эквивалентны для следующих китайских ламп: 6z4, 6n6, 6n1 Благодарности Отправлено с моего SM-N915G с использованием таблицы данных трубки Tapatalk 6p1, перекрестных ссылок, схем и примечаний по применению в pdf формат.светлана. пробирка ~ перекрестная ссылка, замена и список эквивалентов. Практически любая лампа, продаваемая как 6L6, - это 6L6GC. Вопрос о замене ламп. Когда мне нужно было найти аналоги для ламп динамика моего усилителя, по словам одного российского продавца на ebay, китайский 6N1 - дешевый Где купить вакуумные клапаны для Fatman Itube! В iTube используются трубки 6N1, эквивалентные старому ECC85. 6N1P, 6N1PVI, 6N1PEV DATASHEET Типичная лампа 6N1P - ECC88, которая изначально была разработана как лампа среднего напряжения. модели EL84).выберите первый символ трубки 0: 1: 2: 3: 4: 5: 6: 7: 8: 9: A: B: C: D: E: F: G: H: I: J: K: L : M: N: O: P: Q: R: S: T: U Технические характеристики российских труб. 6DJ8 / ECC88 / 6922/7308 Пробирка Это то же самое, что пробирки с белой этикеткой PQ, но ПРЯМО СТОРОННЯЯ. Я пробовал запустить на них 6L6, и он отлично работает) У меня есть интегрированный ламповый усилитель Yaqin MC-10L, которым я очень доволен. В случае с лампой, клапаном, 6N6P, 6H6P Ближайшим эквивалентом является звук 6N1 более четкий и энергичный, чем звук 6N6P, и он более легкий, и я не верю, что 6dj8 или 6922 являются эквивалентом 6n1.net Или позвоните нам по телефону 253-756-6489 Эта последняя трубка кажется ближайшим эквивалентом. Характеристики Светлана Габаритный чертеж T СВЕТЛАНА ТЕХНИЧЕСКИЕ ДАННЫЕ Штаб-квартира: Маркетинг и инжиниринг: www. Ссылки: Datasheet & 1040. Трубка 6P3P или Röhre 6P3P ID46591, Beam Power Tube, Octal (Int. Прочитано 21028 раз. GE эквивалент 6n1? Распиновка 2-х ламп отличается, если бы я был производителем, я бы определенно не соблюдал никаких гарантий Просьбы проистекающие из такой замены Качественная лампа СССР 6Н15П ВЧ двойным триодом.Эквивалентен 6DJ8 / ECC88 / 6922. pdf (76753 байта) 6N23PEV 6 23 Электронная трубка Тип: Торговая марка: Система: Спецификация; 6FV6 Тунг-соль q 6FV6. 6AQ5 не является прямой заменой 6P1, и поэтому я должен. Новые старые стандартные лампы, которые мы носим, ​​как правило, представляют собой различные старые стандартные американские бренды

.

Технический паспорт трубки - Sovtube

ТРИОДЫ

6S1P / 9002
6S2P / 6J4 / EC98
6S2S / 6J5GT
6S3P, 6S3P-E
6S4P, 6S4P-E
6S4P, 6S4P-E, 6S194S, 6S194P-E, 6S194 -В
6С15П, 6С15П-Э
6С20С / 6БК4
6С33С, 6С33С-В

6С41С
6С45П-Э
6С51Н, 6С51Н-В / 7586
6С52Н, 6С52Н-В / 7895
61053-В / 7895
61053-В / 7895
61053-V

6N1P, 6N1P-E, 6N1P-EV
6N2P / 6CC41, 6N2P-V, 6N2P-EV
6N3P / 6CC42 / 2C51 / 396A / 6385
6N3P-E, 6N3P-EV / 5670
6N5P

6N6P-I
6N7S / 6N7GT
6N8S / 6SN7GT
6N9S / 1579 / 6SL7GT

6N13S / 6AS7G / 6080/7802
6N14P / ECC84 / 6L16 / 6CW7
6N16B-9, 612 6N16B-900, 6126N16B-900 VIP 6N17B-V
6N18B, 6N18B-V
6N23P / ECC88 / 6DJ8
6N23P-EV / E88CC
6Н24П / ECC89
6N26P
6N27P / ECC86 / 6GM8


ВЫПРЯМИТЕЛИ

5C3S / 5U4G
5C4S / 5Z4G
5C8S
5C9S
6C4P, 6C4P-EV / 6X4, 6Z31
6C5S / EZ35 / 6X5GT


ДИОДЫ

6X2P / ЕАА91 / 6В32, 6X2P-EV
6X6S / 6H6GT
6D14P / 6B3 / EY81
6D20P / 6AL3 / 6V3A
6D22S / EY500 / EY500
6S
6D22S / EY500
6S
6D22S / EY500 / EY500
6S 900 6С19П


ПЕНТООДЫ

6J1B, 6J1B-V
6J1P / EF95 / 6F32 / 6AK5, 6J1P-EV / 6AK5W / 5654
6J2B, 6J2B-V
6J2P, 6J2P-EV25 / 6AS6 / 6AS6 / 6AS6 / 6J2P-EV25 / 6AS6 / 6AS6 6AG5
6J32P / EF 86
6J4 / 6АС7 / 6F10
6J4P / 6AU6 / EF94 / 7543
6J5P / 6F36

6J9P, 6J9P-E / E180F
6J51P / EF184
6J53P
6J53F
6J53K / EF184
6J52P

6J53P
6J53 6K4P / EF93 / 6F31
6K13P / EF183 / 6EH7


ПЕНТОДЫ И ТЕТРОДЫ

1P33S
2P1P
6P1P, 6P1P-EV / 6AQ5 / EL90
6P3S / 6L6,
6P3S-E / 5881
6P9 / 6L10 / 6AG7

4P000 6P9 / 6L10 / 6AG7
4P / EL84M, 6P14P-V, 6P14P-ER
6P15P, 6P15P-EV, 6P15P-V
6P18P / EL82 / 6DY5
6P20S
6P27S
6P23P

6P27S / EL34 / 6CA7
6P8633CM / EL34 / 6CA7
6P863312 / EL36 6P36S / EL500 / 6GB5
6P41S
6P42S

6P43P-E
KT88
6550С
6V1P,
6V2P, 6V2P-V
6V3S


ДВОЙНЫЕ ТРИОДЫ И ПЕНТОДЫ

6R2P
6R3S-1
6R4P


КОМБИНИРОВАННЫЕ ВАКУУМНЫЕ ТРУБКИ

6G1
6G2
6G7
6F1P / ECF80 / 6BL8
6Ф3П / ECL82 / 6BM8

6F4P / ECL84
6F5PI / 612P1
6F12P / ECL85
6F512 / ECL85 6B8
6B2P


ТРУБКИ ГЕНЕРАТОРА

GI30
GK71
GM100
GM5B
GM70
GP5

GU13
GU15
GU17
GU19
GU29
GU48
GU50 / GU 50


ВОЛШЕБНЫЕ ГЛАЗА

6E1P / EM80

6E3P
6E5S / 6E5

ТЕТРОДЫ

6E5P, 6E5P-I
6E6P-I


NIXIES

IN-1
IN-2
IN-7
IN-8, IN-8-2
IN-9
IN-12A, IN-12B
IN-13

IN-18
ИН-19
IV-3
IV-4
IV-21
IV-25
IV-26

AudioVidioPhilia: Мамбо Прелюдия

Проект «Мамбо прелюдии».

О чем я думал? Кто-нибудь остановите меня, я схожу с ума!

Идея заключалась не в усложнении схемы, а в том, чтобы очистить поставки и основания как можно больше. В этом проекте было хорошо то, что помимо трансплантации C4S, я закончил с двумя предусилителями, когда закончил - прелюдия с «бутиком» и прелюдия с монстрами из двух ящиков. Так что я смогу запустить сравнения и отчет об этом здесь ... в конце концов

Все это ничего против прелюдии.Я просто хотел посмотреть, как далеко я могу подтолкнуть эту штуку до того, как я взорвусь (или мой банковский счет во всяком случае). Foreplay - это невероятный дизайн и очень хорошо работает, так что это В новом усилителе по-прежнему используется базовая схема VA / CF, разработанная Доком и Джорджем Райтом. Если вы подумываете о покупке прелюдии - сделайте это! Я никогда не смог бы построить это вещь, не создавая и не изменяя предварительно прелюдию. Эта последняя версия будет быть очень дорогим комплектом со всеми компонентами чи-чи, а также трудоемким для сборки.Как только я разберусь с этой штукой, я планирую переделать старую Foreplay в усилитель для наушников. (Это произведет впечатление на работе!), Это все еще так хорошо.

Одна важная вещь при адаптации новой компоновки и источника питания заключается в том, что вы становитесь намного умнее по мере продвижения, и * будет * в конечном итоге перестраивать вещь несколько раз. В настоящее время я нахожусь на версии 3 и планирую модификацию версии 4.

Выражаю благодарность всем обитателям форума Bottlehead, которые дали такой отличный совет, идеи и развлечения для всех нас.Я планировал создать еще одну веб-страницу с подробности обо всем этом сумасшедшем проекте еще в апреле, но потом материнская плата у меня дома ПК (маститый 233 МГц MMX) решили танковать. По нижнему краю платы много вытекшего электролита! Одно ведет к другому, но теперь я снова в седле с новым 550MHz P3, и вот быстрый свайп на некоторая документация по этому проекту ... Любые отзывы приветствуются!

Позже, КПК

На этой странице:
Головка предусилителя
Новый блок питания Выходные конденсаторы
и прелюдия
Headslappers

Другое АудиоВидео Страницы Philia:
AudioVideoPhilia Главная страница
Предусилитель Foreplay с двумя шасси
Убийственный гул в аудиосистеме
Песочница, звукоизоляционная система

Заявление об ограничении ответственности:
(снова) Лампы означают большие напряжения.Высокое напряжение может остановить ваше сердце и убить вас. Будь осторожен! Следуйте всем советам людей, которые мудрее меня, и не даже попробуйте это, если не знаете, что пытаетесь сделать. Возьми на себя ответственность за свои действия и не подавай на меня в суд, хорошо?


3/4 Вид: предусилитель Mambo Foreplay.
Медная пластина шасси / Разъемы Cardas RCA / Охладители с жемчужной трубкой / Рама из клена Birdseye с ручками из нержавеющей стали, Межблочные кабели ET Entwined, Goertz Sapphire и серебряные, сделанные вручную.
Краткое описание проекта
Отдельный источник питания
Сейчас я использую третью версию отдельного блока питания для Foreplay. При этом используются кабели для подачи кондиционированного постоянного тока как для нити накала (6,3 В постоянного тока), так и для Напряжение B + (пластина 274 В постоянного тока). Другие особенности:
  • Тороидальный трансформатор для B + (220 В переменного тока 60 ВА с учетом 274 В постоянного тока для 6N1P, 204 В постоянного тока для 6h40pi)
  • Отдельный трансформатор для нити накала (8 В перем. Тока, 3.5 ампер Tamura с регулировкой / ток регулируется до 6,3 В постоянного тока)
  • Изолированное заземление для нитей, позволяющее плавать над заземлением сигнала и усилителя
  • Обеспечивает варианты регулируемого тока накала для 12AU7 (300 мА / трубка) и 6N1P (600 мА / трубка) и 6h40pi (825 мА / трубка)
  • Алюминиевый корпус для PS с гашением резонанса сорботаном, прозрачная акриловая нижняя пластина
  • Фильтрация CMC на основе "Будды" на линии переменного тока и в цепи B +
  • Выпрямительные демпферы для B +
  • Высококачественная топология пленочного конденсатора / дроссельного фильтра для B + (CRCRCLCLC для 6N1P, RCLCLC для 6h40pi)
  • Крепления для конденсаторов с подушками из сорботана для контроля резонанса
  • Резисторы Lynk, Mills и Vishay / Dale с проволочной обмоткой
  • Медный кабель 18 калибра с тефлоновой изоляцией и коаксиальный кабель к предусилителю
  • Neutrik 'Speakon' 8-проводной соединитель для шлангокабеля на PS, жестко подключен к головке предусилителя
  • Резиновые подножки


Модернизация шасси
Я использовал тяжелую медную пластину для замены пластины шасси предусилителя. так как мне не нужны были оригинальные отверстия для текущих деталей PS.
  • Тяжелая медная пластина шасси (калибр 12 или 0,10 дюйма)
  • Основа увлажняющего слоя из сорботана
  • Домкраты и трубки перемещены назад к центру пластины
  • Серебряный внутренний предусилитель 20 калибра с тефлоновой муфтой для B +
  • Вспененный тефлон, диаметр коаксиального кабеля 18 калибра внутри предусилителя для подачи питания на нити (Belden 1506A без изоляции с экраном из медной сетки)
  • Двойной монофонический дроссель оконечного фильтра и конденсаторные каскады B + в шасси предусилителя (дроссель 1,5 Гн и конденсатор 47 мкФ с шунтированием Ховланда для каждого канала)
  • Напряжение сети на фидерах накала для повышения напряжения накала до 105 В постоянного тока для 12AU7 и 6N1P, не требуется для 6h40pi
  • Аттенюаторы громкости Goldpoint с моно для диапазона от -60 до -0 дБ
  • Собранный вручную серебряный коаксиальный кабель 20 калибра с тефлоновой изоляцией от аттенюатора до входных язычков трубки с экраном из медной сетки и двойным радиочастотным фильтром Ферритовые кольца
  • Еще одна переделанная наземная шина с использованием одноточечного заземления «Будда» из Valve Volume 7, Issue 2.Экранированные заземляющие провода, ядда, ядда.
  • Отдельные основания для областей накала и B + обратно к PS
  • Отдельная линия заземления шасси обратно к PS (больше не используется)
  • Изменены рабочие точки для ламп, чтобы перейти на более высокую пластину мощности и диапазон тока (смещение 10 мА, 274 В постоянного тока B +)
  • Платы C4S смещены на полный ток 2 мА для лучшей линейности
  • Добавлена ​​вторая алюминиевая угловая опора в задней части плиты шасси для усиления, установки дросселей B + и крепления шлангокабеля.


Апрель 2K Отчет о проделанной работе:
Revision 1 версия онлайн, использовались электролитические колпачки Panasonic TSHA в B +.Начал компоновку и заказ запчастей в январе, и до сих пор требовалось, чтобы все было построено и запущено. Были проблемы с начальной фильтрацией нити и регулятором напряжения постоянного тока, в конечном итоге перестал работать первый регистр в в пользу другого дизайна (разобрал комплект Веллемана для печатной платы и радиатора). Одна из крышек выхода из медной фольги / масла, которую я использовал, вышла из строя и вернулась к крышкам Hovland в качестве замены.

Май 2K Отчет о проделанной работе:
Revision 2 - Восстановленная фильтрация B + с пленочными колпачками Solen и топологией CLCLC.Добавлен CMC в стиле Будды в первый индуктор для статьи Afterglow в Valve. Заменен обводной электролитик в головном блоке предусилителя на небольшой индуктор и двойные пленочные колпачки Solen.

Июнь 2K Отчет о проделанной работе:
Плавкие предохранители блока питания перегорают. Нет времени на отладку модуля, поэтому оригинальный Forplay возвращается в основную систему без C4S.

Июль 2K Отчет о проделанной работе:
Наконец-то успеваю сесть с ПС и обнаружить, что сторона линии B + XFMR продувается.Не удается отремонтировать оригинал, необходимо заказать замену. Также исправлю индикаторную лампу и добавлю второй выключатель питания для управления B + отдельно при включении питания. Началась доработка набора деревянных ручек регулировки громкости для штатной магнитолы.

Август 2K Отчет о проделанной работе:
Заказал замену высоковольтного трансформатора от Plitron. 220V 60VAC - да, это перебор но я всегда могу использовать его для чего-нибудь еще, и больший размер даст лучшее регулирование. Читая новый выпуск Valve, я решил снести голову и восстановить ее, используя одноточечный грунт, описанный Буддой.Также решил перейти на клапаны 6Н1П - на данный момент это будет почти новый предусилитель.

Сентябрь 2K:
Редакция 3 - Переход на 6N1P занимает два выходных, чтобы оба блока были снесены и отремонтированы.

PS - Восстановлен вход переменного тока и добавлен отдельный 2-й переключатель для B + XFMR. Заменен неоновый индикатор питания на лампу накаливания 6В в держателе, подключенном к питанию нити. Переделано экранирование линий переменного тока. Использовал прозрачный RTV для изоляции соединений XFMR нити. Потратил много времени на программное обеспечение Duncan Amps PSUD2 и добавил конденсатор на 10 мкФ на передней панели. PS вместе с 2 силовыми резисторами Vishay / Dale для ограничения напряжения перед фильтрацией (начальная проверка B + была 304 В постоянного тока).Топология фильтра B + теперь называется CRCRC [CMC filter] LC - cable - LC.

Голова - Разобрали шасси почти до металла. Добавлен SPG (одноточечное заземление) из куска медной водопроводной трубы. (Если бы мне пришлось это переделать, я бы использовал более тонкую медь, из этой штуки был бы отличный радиатор, действительно трудно припаять последние несколько проводов!). Добавлен второй дроссель 1,5H и сплит B + перед входом, чтобы сделать последний этап фильтрации двойным моно. Добавлена ​​сеть напряжения для нитей с резистором Caddock 221 кОм на каждую ногу двойного моно B + (между дросселем и последней крышкой).Добавлена ​​шина из медной фольги к задней части шасси и подключение к SPG для заземления делителя напряжения накаливания. Последние заглушки изменены на вертикальные, чтобы их негативы напрямую соединялись с САУ. Обошли конденсаторы Solen 47uF с конденсаторами Hovland 0,10uF. Собранная вручную экранированная витая пара для подачи питания накаливания на трубные розетки. Установлены экранированные заземляющие проводники из коаксиального кабеля Belden 1506A с прозрачным термоусадочным покрытием вместо оригинального покрытия. Вспененный тефлон с серебряными проводниками калибра 20 для сигнальных линий от входных разъемов RCA до селекторного переключателя и аттенюаторов.Собранный вручную экранированный коаксиальный кабель с серебряными проводниками 20 калибра для сигнальных линий от аттенюаторы к трубным патрубкам с сдвоенными ферритовыми кольцами на выступе патрубка.

сентябрь - октябрь 2K Отчет о проделанной работе:
Revision 4 - Заказаны четыре пробирки 6х40пи для оценки. Требуются некоторые изменения в работе точки, так как они не обладают высоковольтной способностью 6N1P, а также требуют 825 мА нити накала. ток для каждой трубки. Распиновка такая же. На эту страницу добавлены схемы (но на схеме PS все еще показан регулятор фильтра).

PS - добавлены добавочные резисторы к B + после выпрямителя, чтобы снизить выходное напряжение до 204 В постоянного тока. Заменены демпфирующие колпачки пост-выпрямителя на керамические. Убран регулятор напряжения накаливания. поскольку 2 x 825 мА = 1,65 А, что превышает номинальные значения для 7805 - добавлен еще один колпачок фильтра на 10000 мкФ и добавочный резистор до 6,2 В постоянного тока методом проб и ошибок.

Головка - снята высоковольтная ветвь делителя напряжения накала, т.к. 6х40пи рассчитан на потенциал катод-нагреватель 250В, а B + всего 204В.

Результат - 6х40пи улучшил звук по сравнению с 6Н1П! Новая проблема - жужжащий звук, когда оба аттенюаторы установлены в нулевое положение.

Ноябрь 2K Отчет о проделанной работе:
Редакция 5 - Электронная почта с VoltSecond указывает на то, что жужжание на позициях с нулевой громкостью может быть паразитная генерация при удалении входного сопротивления (при нуле весь входной сигнал шунтируется на землю). Я также думал об упрощении топологии B +, удалив каскад RC-фильтра перед дросселем, чтобы уменьшить импеданс PS.

PS - упростить фильтрацию B +. Добавьте двойные моно стабилизаторы тока нити накала и подключите неиспользуемую 3-ю коаксиальную линию (запасное заземление). в шлангокабеле, чтобы подвести эту линию к головному устройству.

Головка - Добавьте танталовые шунтирующие резисторы в аттенюаторы. Добавьте танталовые резисторы 1,1 кОм на выводы сетки, чтобы исправить гудение и преобразование аттенюаторов в шунтирующий режим на вольт-секунду (контролирует паразитные помехи). Добавьте танталовый резистор 220 Ом для подключения VA к входу CF на предмет возможных паразитов на второй ступени. Отдельные питатели для нити для подключения двух источников моно тока. Добавьте байпасный диод ко входу CF для защиты лампы во время включения. Увеличьте ток C4S до 20 мА на секцию трубки для лучшей линейности.

Я, наконец, установил ручки регулировки громкости падуак, которые сидел без дела вечно. Чтобы удерживать ручки на месте, а также визуально указывать положение вращения, я устанавливаю 8-32 резьбовыми латунными вставками и используйте винты с головкой под торцевой ключ из нержавеющей стали с декоративными кольцами, выступающими с боков. (см. новое изображение вверху)

Необходимо пересмотреть схемы сейчас ...

Прослушивание - намного лучше, менее микрофонный, более плавный и полный звук. Я снова действительно доволен звуком системы.Но аттенюаторы на 13 дБ T, которые я добавил до Goldpoints, - это многовато. Две самые низкие настройки Goldpoint не слышны, а комфортный уровень прослушивания находится на отметке 1 час.

В этом месяце я также переработал проигрыватель Pro * Ject 6.1 - перемонтировал тонарм с Cardas 30 калибра Litz. провод проходит непосредственно в полуметровые соединительные кабели без паяных соединений между головкой и головкой. Разъемы RCA на фонокорректоре. Также изготовлен запасной противовес с нижним центр тяжести и установочный винт.Заменил мотор на новый агрегат от Sumiko и восстановил фильтр переменного тока с помощью плетеного силового кабеля в стиле ET 12 ga. У-у-у!

Далее я думаю о двух проектах - 1) Восстановите шасси PS, чтобы оно соответствовало головному устройству, и уменьшите общий размер. Это потребует больших усилий, чтобы смонтировать все железо и конденсаторы в пространстве 6х10 дюймов! 2) Соберите вторую головку с одной трубкой 6х40пи, оба канала используют один каскад ВА. с трансформаторными выходами (возможно, как симметричные, так и несимметричные соединения?).Это будет дорого, так как мне понадобится еще один комплект C4S, второй набор аттенюаторов и выходное железо. Но было бы интересно ...

Февраль 2K01 Отчет о проделанной работе:
Revision 6 - согласно одноступенчатой ​​схеме Тома Стопплворта 6h40pi, Я снял цепь катодного повторителя с предусилителя. Во время моделирования для этого Я обнаружил, что значение входного аттенюатора 100 кОм скатывается с моего верхнего конца до точки, где Я был на -3 дБ на частоте 19000 Гц. Йойкс!

PS - Без изменений, но сокращение нагрузки пополам подняло напряжение B + до 240 В постоянного тока...
Размеры:
B + на входе C4S - 240,5 В постоянного тока и 0,3 мВ! AC

Головка - Удалены соединения и стоки катода C4S с каждого канала. Переделал правый канал, чтобы зеркально отобразить левый, чтобы трубки можно было менять местами для использования. любой раздел равномерно - правый канал использует правую часть, левый канал использует левую часть. Удалены 100к аттенюаторы goldpoint и установлен стерео горшок 50K ALPS с танталовым шунтом 56k. резисторы на входе. Также переместил селекторный переключатель во второе переднее положение управления.Конечно, там гораздо больше места с одной парой C4S и подключениями.
Размеры:
Вход пластины - 96-103 В постоянного тока (зависит от трубки)
C4S ток - 20 мА
Смещение катода - 4,25 В постоянного тока
Cathode Hum - 0,2 мВ переменного тока (!)
Выходной шум - 0,8-3,0 мВ при максимальном выходе из закороченного (4k R) входа (зависит от лампы)
Максимальный выход - ~ 6 В переменного тока

По-прежнему в прожиге, но звучит более открыто и с большим количеством высоких частот, а также с меньшим гудением. Планируется заменить стерео горшок на стерео аттенюатор, как только я измерю существующий сопротивления при нормальных и максимальных объемах.(измерено при 6K стеклоочистителя на GND при ограничении усилителя) Думаю, я мог бы также использовать банк в 50 000 за 10 ходов WW, поскольку 5k - 0 будет одним из последних ходов, или первая очередь, смотря как подключено!

Я измерил все 4 свои лампы 6h40pi в цепи с помощью перемычек с перемычкой (делает тестер для адских ламп) и обнаружил, что левые секции (контакты 1/2/3) немного шумнее, чем правая сторона (контакты 6/7/8) при использовании только одной стороны на всех трубках, испытанных примерно 2 мВ переменного тока. Грм. Из 4 ламп одна была лучше сбалансирована L / R с большим усилением, чем другие, так что я сохраню его для будущего однолампового драйвера для усилителя для наушников, который я планирую.Из остальных 3 мне удалось получить хороший матч для двух сторон. Отражая схему и используя только одну сторону каждой трубки, я надеюсь, что смогу периодически менять местами и продлевать срок службы (к тому же это было проще, чем делать новую пластину шасси).



Сравнения?
Сравнение оригинальной настроенной прелюдии и предусилителя Rev2

Более многолюдно, но большая часть PS находится в другом месте!

Ниже: Rev3 крупным планом
Головка предусилителя
Rev 3:
Спина к спине C4S, аттенюаторы Goldpoint, разъемы Cardas, экранированные заземления, серебряная сигнальная проводка
Предусилитель 'Head'


Головка предусилителя имеет еще один LC-фильтр для B + и еще один каскад для нитей.Остальное - знакомая компоновка Foreplay, но с использованием медной пластины шасси толщиной 0,100 дюйма с подкладкой. с сорботаном, передними шумоглушителями и звездообразным заземлением обратно на конечное заземление B +. Корпус заземляется с помощью метода диодов инь / янь через отдельную линию заземления к PS.

Rev3 [6N1P] Схема головки предусилителя VA / CF Схема предусилителя VA / CF
Rev4 [6h40pi] VA / CF Схема головки предусилителя с заземленным катодом
Rev5 [6h40pi]

Головка предусилителя имеет финальные каскады для питания и остального хорошего - колпачок Solen 47 мкФ для каждого канала, обходной 10k TSHA Panasonic для филаментов.При чтении руководства по C4S выяснилось, что земля может быть поделена между доски источника и раковины, поэтому я превратил их в бутерброды с помощью стяжек, удерживающих их спиной к спине вокруг куска сорботана, добавили радиаторы, бла, бла, Рабочий ток 2мВ, ток 10 мВ на каждую секцию трубки, мля. (рабочая точка 10 мВ была определена в телефонном разговоре с Доком еще в марте, единственным реальным расчетом был катодный резистор 12AU7 для каскада VA, который док гремел как 350 Ом.

Чувак, эти платы C4S избавят вас от лишних хлопот. вычисляя все остальные резисторы!).Предусилитель также имеет разъемы Cardas, Моно аттенюаторы Goldpoint и селекторный переключатель Grayhill. В основном, кроме платы C4S из предыдущего Foreplay, это совершенно новый предусилитель. Итак, я установил резисторы номинальной стоимости в оригинале, чтобы иметь возможность A / B сравнить их.

Итак, как это звучало?

Слабоватая новая, без обкатки, в первую ночь слушал 3 часа. Улучшение удивило - очень динамичный, хороший простор, но даже лучше - еще более увлекательно.Акустическая гитара уже была там ... уже. Маленький перегруженное звучание при более сложной работе. Я никогда не знал, что мой проигрыватель компакт-дисков звучит так хорошо. Боже, это действительно захватывающий материал!

Я поменял местами несколько ламп, и теперь я действительно мог слышать большую разницу между ними.

Оборотная сторона - система стала намного более микрофонной, и лампы стали реально теплый (положите палец поверх одного примерно на 5 секунд, и вы будете торопиться). Кроме того, при тестировании рабочих точек было очевидно, что есть еще много чего. чем старые напряжения; трубки, которые раньше измеряли в пределах 3В на старом Foreplay были намного больше.

Rev3, теперь с клапанами 6N1P
Как это звучит? Одно слово: ПРИВОД. С новой конфигурацией ПС и трубками 6Н1П, эта штука намного динамичнее! Я рассчитал катодный резистор 6Н1П на 680 Ом, который, как я думал, будет от -2 до -3 вольт, но его измерение составляет 5,3, что может быть слишком много. Когда он загорается, меня поражают новые мелкие детали в знакомых записях, но звук в то же время полный и богатый. Пока я очень доволен звуком, но я могу изменить катодные резисторы на более низкое значение, чтобы прислушаться к различиям.

Блок питания
Блок питания
Rev3, по часовой стрелке от центра сверху:
Регулятор накаливания вверху по центру - серебристый алюминиевый радиатор для регулятора напряжения
Фильтр CMC для переменного тока вверху справа
Подача нити справа и посередине
Power Switched внизу справа
Высоковольтный выпрямительный мост слева внизу с демпферами на внутренней и внешней сторонах
Высоковольтный RCLC слева с крышками Solen 47uF в поле зрения
Neutrik 'Speakon' 8-проводной разъем слева вверху
Покрытие медной фольгой на линиях переменного тока
Схема источника питания предусилителя Rev3 [6N1P] Схема блока питания предусилителя
Rev4 [6h40pi] Коробка

PS имеет тороидальный XFMR Plitron для B + с фильтром CRCRCLC, а нити регулируются по постоянному току. от отдельного 8В 3.5 Усилитель Tamura XFMR забрал в продажу. Это проходит через пуповину с 8-контактным разъемом Neutrik 'Speakon' на корпусе PS. Пуповинный кабель 3 спиральных тефлоновых коаксиальных кабеля Belden, жестко подключенных к шасси предусилителя, и покрыт сеткой из трубок.

Ух ты! Я много узнал о блоках питания на этом? И все же я едва поцарапал поверхность. Получил первую версию на прошлых выходных и были проблемы как с высоким напряжением (слишком много), так и с регулируемым напряжением накала (слишком мало).Хмф. Вернуться к доске для рисования. После более подробного изучения модификаций «Послесвечение Будды», Решил по сути все вырвать и начать заново ...

Итак, вместо больших колпачков Panasonic TSHA в B +, я выбрал все 47uF Solens и добавил еще 1,5 дросселя Генри, который у меня был между крышками 2-й и 3-й ступеней. Также добавлен CMC Будды после первоначального дросселя и добавлены резисторы с проволочной обмоткой. перед L, чтобы снизить напряжение до 300 В постоянного тока. Установлено и запущено. Я получаю чуть менее 3 мВ переменного тока после конечной стадии.

Бросил свою первоначальную клеммную колодку регулятора LM317T и заменил ее регулируемая установка вокруг 7805 с большим радиатором, который сейчас даже не нагревается. Вернусь к более ранней модели и отлажу ее, чтобы узнать, в чем дело. (любите хорошую тайну? или анальный удерживающий? я?).

Добавлен один из CMC Будды на вход в стене (эй, у меня кончилась комната!) и позже построил полную версию как блок питания. Док Бутхед говорит, что на первом этапе вы все равно получаете 90% низкочастотной фильтрации.Тестирование с нагрузкой на резистор купла показало, что у меня есть запас по Ток накала для 6N1P позже (вдвое больше тока 12AU7 при 6,3 В постоянного тока). Работая с 12AU7, я получал нормальный гул на лампах 3 мВ. (Черт, опять это число 3 мВ).

Установил все, и добавил медную ленту на все внутренние линии переменного тока и трансформаторные входы и выходы. Запуск всех земель (все трансформаторы и соединения изолированы) в центральную точку, затем подключитесь к шасси через входной разъем IEC.Земля шасси Затем система соединяется с высоковольтной землей и изолированным заземляющим гнездом через двойные диоды инь / янь Док предложил.

Вся мощность поступает на шасси предусилителя через тройной твердотельный накопитель Belden 18 ga. сердечник из вспененного тефлонового коаксиального кабеля, скрученный в жгут и покрытый черной сеткой для кабеля. Разъем представляет собой проводник Neutrik 8 Speakon, установленный на PS, с другим концом, подключенным к предусилителю. В итоге я использовал много Коаксиальный кабель Belden для внутренней проводки PS после снятия оболочки - делает действительно хороший провод 18 ga, и тефлоновая пена не плавится, когда вы ее паяете.Ядро 5 или 6 9 медь, Приличная штука.

Выходные конденсаторы и прелюдия
Имеет ли значение переключение пределов вывода на прелюдии? Короткий ответ - Юрп, они имеют значение.

Из того, что я читал, значение ограничения выхода влияет на спад низких частот. точка схемы, а качество и конструкция крышки влияет на все остальное.

Хотя это, вероятно, одна из самых простых частей для замены (находясь снаружи все эти провода, особенно если припаять косичку к выходному язычку розеток), сложно быстро оценить заглушки, потому что они действительно нуждаются в обкатке для купла недель до того, как они начнут работать оптимально.Кажется, есть некоторые разногласия по поводу выгорания или обкатка и звук, но физика это решительно поддерживает.

Физик Ричард Фейнман много писал о «принципе наименьших усилий», который является «законом». эта энергия всегда идет самым легким путем. Он использовал это, чтобы объяснить, среди прочего, почему свет преломляется через воду и как рассчитать преломление через различные материалы.

Растягивая метафору воды до предела, если вы думаете о конденсатор в качестве другой среды, преломляющей ток, затем добавьте тот факт, что энергия, проходящая через материалы конденсатора, изменит его выравнивание. молекул, мы можем начать видеть, как работает взлом крышки.Электричество перестраивает материалы диэлектрика и проводника с течением времени в компоновку с наименьшими усилиями, который убирает остаточную резкость и улучшает динамику (в пределах разумного).

Вероятно, поэтому некоторые материалы (и стили конструкции) звучат лучше. Стив Бенч, Уолт Юнг и многие другие писали о звуке различных диэлектриков.

http://members.aol.com/sbench201/
http://www.capacitors.com/pickcap/pickcap.htm

Итак, вы можете заказать несколько и поменять этих младенцев и послушать сами.Как вы, наверное, видели на разных сайтах, пробки в этом диапазоне варьируются от От 2 долларов (Солен) до 10 долларов (Кимбер), от 30 долларов (Ховланд и Дженсен) до 60 ++ (Аудио-заметка, страшно). Для распространенных брендов см. Сообщение Quest о следующем вопросе на странице входа в форум ... Стандартные колпачки - это колпачки из полиэфирной пленки, 2 мкФ. Вероятно, вы можете использовать что-нибудь от 1 мкФ до 10 мкФ, рассчитан на минимум 100 В постоянного тока и не попадет в проблемы (док? это обсуждалось ранее?), Выходное напряжение CF на стандартной Foreplay составляет около 50 В постоянного тока, так что это даст некоторый запас прочности.

Я пробовал Solen 2uF и Hovland Musicap 3uF в моей прелюдии, и они оба звучат чертовски хорош после взлома (Solens, казалось, потребовалось больше времени, чем Hovlands, чтобы развиться). У обоих был хороший бас в моей системе (у Hovlands намного больше с лучшим контролем), но я также использую усилители мощности с несимметричным МОП-транзистором, так что YMMV. В первой версии Mambo Foreplay Я пробовал несколько колпачков из медной фольги / бумаги / масла Анджелы / Дженсена 1 мкФ, чтобы услышать, как они звучат, но один из них был плохим и издавал шум, так что я воздержусь от большего мнения о Я.Вернемся для меня в Ховландс. В общем, люди говорят, что колпачки из фольги и полипропилена звучат чище и быстрее, и бумажные / масляные колпачки звучат более "роскошно".

В сменных крышках хорошо то, что, как и у ламп, различия слышны. Вы можете использовать это, чтобы адаптировать свой выход к усилителям и динамикам для получения звука, который ВАМ нравится больше всего.

Кстати, Док сказал мне, что ему [лично] не нравится звук "Multicaps" в «Прелюдии», но подумал, что конструкция с несколькими параллельными конденсаторами показалась ему немного «размазанной».Вы можете иметь это в виду, если попытаетесь обойти соединительные крышки с несколькими значениями ...

Колпачки, которые прожили в этом усилителе дольше всех, - это текущие (22 месяца и их количество) Бумага Western Electric 0,22 мкФ в масляных колпачках, NOS куплена у Анжелы когда-то назад. С 6h40pi можно использовать гораздо меньшую выходную крышку. После проживания с множеством пластиковые колпачки давно решил, что они позволят мне еще немного насладиться музыкой ... и я устал возиться с схемой, когда меня манили другие проекты.

Эй, это самое интересное!

Удачи и дайте нам знать, если вы найдете какие-нибудь «вундеркапы», мы все должны попробовать.

Ножницы
Помимо необходимости полной перестройки PS? Дважды? Хорошо, три, нет, погоди, четыре раза?

Мне пришлось 3 раза перестраивать соединительный кабель, чтобы термоусадочная пленка была на месте правильно и все детали для разъема в порядке ... Не забудьте поставить стопорное кольцо поверх кабеля * перед * припаивать кабельные гнезда!

Черт! мой паяльник Weller на 35 Вт (40 долларов) работает лучше, чем мой паяльник Edsyn с контролем температуры паяльная станция (90 долларов) для практически любой пайки, которую я делаю! Кроме того, купите запасное жало паяльника (или 2), чтобы иметь под рукой на случай, если вы выйдете из строя и оставите паяльник. включите на ночь и сварите припой - это намного проще, чем пытаться вернуть старый наконечник в состояние (после этого оно уже никогда не будет прежним).

Не пытайтесь использовать CMC в качестве индуктора, соединяя секции последовательно (он имел трансформаторный эффект и увеличивал напряжение накала на 2В).

Каким-то образом я неправильно подключил селекторный переключатель в первый раз, так что входы были спарены правильно, но центральное положение было задним набором входов. Черт! И неоновая лампа для включения индикатор не работал в Rev1 или Rev2.

Когда я добавил SPG (одноточечное заземление) к Rev3, я использовал плоский участок медной водопроводной трубы диаметром 3/4 дюйма.Оказалось, что получился отличный радиатор, который потреблял безумное количество тепла для получения качественного паяного соединения. особенно после того, как там стало налаживаться. Извлеченный урок: в следующий раз используйте более тонкий и меньший кусок меди.

Что дальше?
Хорошо, теперь у меня есть около 9 пластиковых баков 12x16, заполненных деталями, и достаточно опыта, чтобы по-настоящему навредить себе - ооооооо ... Как насчет действительно устрашающего усилителя для наушников для офисной системы? Ага!

Размышляя об этом и исследуя сайт Headwize Мне интересно использовать выходной трансформатор, поэтому я заказал 3 разных недорогих аудио трансформаторы от Allied и Mouser, чтобы попробовать некоторые идеи, прежде чем я перейду на качественное железо.Другие идеи - выходной каскад 2А3? ET Paramours на одном шасси? Переключаемый контур смешивания? Шунтирующий стерео аттенюатор?

А пока планирую окончательно доделать и установить деревянные ручки регулировки громкости на Mambo Foreplay вместе с передней пластиной из клена «птичий глаз» для PS.

А может набор трубок Voigt своими руками?

Все еще экономия для этой пары Parabees, pRC

русский гитарный ламповый усилитель - AMPAGE Archive

Le Basseur
Привет Пер,
1.Основная проблема с вашим усилителем, похоже, заключается в том, чтобы вставить эти две лампы ECC85. Очевидно, что в общероссийском ламповом усилителе 85-м нет места.
Я не знаю схемы усилителя, поэтому могу только догадываться о конфигурации, но наиболее вероятная проблема заключается в том, что на месте двух 85-х изначально стояли 6N1P (обратите внимание, что я пишу латинскими буквами, а не кириллицей).
6N1P, 6N2P и ECC85 имеют одинаковую распиновку, и все три имеют нагреватель на 6,3 В и контакт 9, подключенный к внутреннему экрану между двумя триодами, поэтому я предполагаю, что по этой причине кто-то заменил оригинальные (российские) лампы на 85-е. , без учета электрических отличий.
Частично вы правы, ECC85 - довольно редкая лампа в гитарных усилителях, но это не значит, что ее нельзя использовать (конечно, после правильной настройки)
Попытайтесь определить, что это за цепи этих двух ECC85 /? Есть ли они в цепи реверберации, фазоделителя, каскада усиления? После идентификации будет намного проще указать правильную (российскую) лампу для использования в этом месте (ах).
2. 6N2P действительно являются (ранними) российскими версиями лампы ECC83 / 12AX7, НО с напряжением нагревателя 6,3 В между контактами 4 и 5.Средний 6N2P (серые аноды) слишком шумно-шипит для использования на ранних стадиях, и, если вы не знаете, как модифицировать нагреватели в розетке, я советую вам купить 6N2P-E или 6N2P-EV ( блестящие аноды) .Это военные версии, они намного тише и немикрофонны.
2. Выходные лампы 6Пи3С? (Опять же обратите внимание на латинские буквы)
Если да, то это настоящая головная боль, и да, их нужно заменить на российские военные 6Пи3С-Е (пластинчатая основа, в чем-то эквивалентная 5881, но намного более жесткая).Или, если вы можете себе позволить и вам небезразличны логотипы, купите несколько 6L6 текущего производства. 6L6 производства JJ Tesla - серьезный кандидат, и цены достаточно приемлемы.
HTH,
Le Basseur

Аудиопродукты, разработанные и изготовленные в Калифорнии

Хотите поиграть в бассейне, не сходя с ума по лодке? Что ж, у нас есть для тебя усилитель! Добро пожаловать в Vali 2+, самый доступный и универсальный ламповый гибридный усилитель на планете.

Используйте трубку для всего рабочего стола

Vali 2+ обеспечивает достаточную мощность для наушников с жестким диском, а также обеспечивает низкий уровень шума, необходимый для чувствительных банок.Кроме того, он покрывает все ваши потребности с выходами предусилителя для активных мониторов или усилителя мощности динамиков ... и идеально сочетается с нашими ЦАПы Modi или эквалайзером Loki Mini для создания полноценной настольной системы.

Серьезный дизайн трубки

Vali 2 использует уникальный, лучший в своем классе блок питания, который выдает 60 В. В сочетании с нашей уникальной топологией Coherence ™ - единственной полностью дискретной неинвертирующей гибридной топологией с режимом тока в любом усилителе по этой цене - Vali 2+ переопределяет то, что вы можете ожидать от доступного лампового усилителя.

Ролл свой собственный звук

Vali 2+ был разработан с одной трубкой, поэтому вы можете легко заменить прилагаемую трубку 6BZ7 на широкий спектр интересных вариантов, включая ECC88, 6922, 6N1P и даже 6CG7! Придерживайтесь отличного стандартного звука или найдите идеальную лампу для себя!

Измерения Schmeasurements

Если вам нужны измерения, у нас есть измерения - Magni Heresy вам поможет. Но если вы готовы повеселиться с чем-то совершенно другим, Vali 2+ для вас.Наслаждайтесь ламповым звуком без тонны шума, поиграйте с разными лампами, не получая второй ипотечной ссуды за подобранный квадрокоптер, и посмотрите, что это за вся эта ламповая штука!

Разработано и построено в Калифорнии

Под «спроектирован и построен в Калифорнии» мы имеем в виду: подавляющая часть общей стоимости производства Vali 2+ - шасси, платы, трансформаторы, сборка и т. Д. - приходится на американские компании, производящие в США. сделал минут от нашего объекта.Наши печатные платы изготавливаются прямо за холмом от нас или в NorCal. Да, бородавки производятся в Китае, но в этой ценовой категории есть некоторые компромиссы.

2-летняя гарантия и простой возврат

На

Vali 2+ распространяется ограниченная гарантия, которая распространяется на детали и работу в течение 2 лет и 90 дней на лампы. Это в 2 раза больше, чем у большинства усилителей в этом ценовом диапазоне. И, если вам не нравится ваш Vali 2+, вы все равно можете отправить его обратно за вычетом 15% комиссии за возврат в течение 15 дней с момента получения усилителя.

Максимальная мощность, 32 Ом: 1500 мВт RMS на канал

Максимальная мощность, 50 Ом: 1000 мВт RMS на канал

Максимальная мощность, 300 Ом: 400 мВт RMS на канал

Максимальная мощность, 600 Ом: 200 мВт RMS на канал

Примечание. Максимальная мощность составляет менее 5% THD для ламповых и ламповых гибридных усилителей по сравнению с менее 1% для твердотельных.

Низкое усиление:
Частотный диапазон: 20 Гц-20 кГц, +/- 0.02 дБ при 300 Ом, 20 Гц-20 кГц, +/- 0,6 дБ при 32 Ом, -3 дБ при 1 МГц

THD: <0,009%, 20 Гц - 20 кГц, при 1 В RMS, 300 Ом

IMD: <0,015%, CCIR, 300 Ом

SNR:> 115 дБ, невзвешенное, относительно 1 В RMS

Перекрестные помехи: -90 дБ, 20 Гц - 20 кГц, 300 Ом

Выходное сопротивление: 0,4 Ом

Высокое усиление:

Частотная характеристика: 20 Гц-20 кГц, +/- 0,02 дБ при 300 Ом, 20 Гц-20 кГц, +/- 0,6 дБ при 32 Ом, -3 дБ при 300 кГц

THD: <0.3%, 20 Гц - 20 кГц, при 1 В RMS, 300 Ом

IMD: <0,5%, CCIR, 300 Ом

SNR:> 100 дБ, невзвешенное, относительно 1 В RMS

Перекрестные помехи: -90 дБ, 20 Гц - 20 кГц, 300 Ом

Выходное сопротивление: 1,8 Ом

Входное сопротивление: 50 кОм

Усиление: 5 (14 дБ) или 1 (0 дБ)

Топология: Coherence ™: ламповое усиление напряжения со свернутым биполярным инвертором режима тока и дискретным биполярным драйвером класса A и выходным каскадом класса AB

Защита: отложенный старт и быстрое отключение с помощью реле подавления

Источник питания: настенная бородавка с выходами 24 В переменного тока и 6 В переменного тока, регулируемые шины высокого и низкого напряжения для трубчатых и биполярных компонентов, нагреватель переменного тока на 6 В

Потребляемая мощность: 9 Вт

Размер: 5 х 3.5 x 2,75 дюйма

Вес: 1 фунт

Вы знаете, ламповые усилители - подделка, потому что они плохо измеряют.
Вы знаете, что технически это не вопрос. Но да, мы сразу сказали, что этот усилитель не рассчитан на -120 дБ THD + N. Для этого у нас есть Magni Heresy и Magnius.

Ну, это все равно плохо измеряется. Я не вижу в этом смысла.

Ага. Попался. Совершенно ясно.

Так зачем вам это делать, если у вас есть усилители, которые измеряют намного лучше?

Задумывались ли вы о том, что, возможно, все усилители с отличными характеристиками звучат одинаково, а мы все просто ищем правильные эйфонические искажения?

Что ж, это бред.

Согласны. Но вот в чем дело: не все усилители должны выходить за пределы возможностей нашего испытательного оборудования. И этот, конечно же, нет, не с искажениями, которые в 1000-10 000 раз выше, чем у Magni Heresy. Другими словами, да, он измеряет как типичный ламповый усилитель. У него даже есть типичные для лампового усилителя искажения - много второй гармоники с резким падением третьей и четвертой впоследствии. Если хотите, можете скачать отчет APx555 об этом усилителе, где все это раскрыто. Вы также можете заметить, что, несмотря на высокие искажения, минимальный уровень шума этого усилителя чертовски низкий, так что вы получаете ламповые искажения без шума ммммммммм, из-за которого прослушивание в чувствительных наушниках может вызвать боль в задней части.И, учитывая это, если вам интересно ламповое звучание, вы можете прийти к выводу, что это забавный и недорогой способ его проверить. Или вы можете просто решить, что вам нужен усилитель с отличными размерами. И то, и другое круто, насколько нам известно.

В 1000–10 000 раз выше искажения? Ты свихнулся?

Короче, да и наиболее вероятно.

С таким высоким искажением вы обязательно его услышите!

Да, вы так думаете, да? Но когда мы бросили старый Vali 2 (не 2+) в слепой тест на соответствие уровням с Magni 3+ и Magni Heresy, было чертовски сложно отличить их друг от друга! Vali 2 измеряет даже хуже, чем Vali 2+ - я имею в виду, что это как -40 дБ THD + N для многих нагрузок.Сравните с -106 до-115 для Магни 3+ и Ереси. Довольно помешанные, правда? Но если учесть, что большинство преобразователей (наушников) сами будут иметь диапазон от -40 дБ до -60 дБ, вы внезапно поймете, почему было труднее услышать разницу, чем вы ожидали.

Ладно, хватит об искажениях. Как насчет шума?

Мы уже говорили, что Vali 2+ - очень тихий ламповый усилитель. Низкое усиление будет достаточно тихим для большинства наушников, включая наушники.

А мощность?

У него приличная мощность.Это может быть не идеально, скажем, для Сусваров и тому подобных вещей, которыми тяжело управлять. Кроме того, да, это отличный ламповый усилитель, который можно использовать практически с чем угодно.

Низкое сопротивление - это нормально?

Ага, тока хватит для тех.

А высокое сопротивление, 300, 600 Ом?

Ага, тонны размах напряжения для тех.

Значит, эти выходы предусилителя отключаются, когда я подключаю наушники?

Да, есть.

Вы все время говорите о том, как можно перейти на другие трубки, но что, если я не хочу постоянно менять трубки?

Вам вообще не нужно менять трубки. Шток 6BZ7 - это действительно хорошая, протестированная, отсортированная, точно подобранная трубка от New Old Stock (это действительно старые, неиспользованные трубки, если быть более точным).

Зачем мне менять трубки?

Некоторые любят экспериментировать. Если вы один из них, вы будете рады узнать, что в Vali 2+ можно использовать целый набор различных трубок, включая 6DJ8, 6922, ECC88, 2492, 6N1P, 6CG7 и многие другие.Практически любая лампа с распиновкой 6DJ8, нагревателем 6 В и током нагревателя 600 мА или меньше будет работать нормально.

Я новичок в лампах, как долго они служат?

Около 5000 часов, плюс-минус. Вероятно, дольше в Vali 2+, так как пробирки работают очень консервативно. И… не паникуйте. Люди десятилетиями жили только с этой электронной технологией. Мы даже отправились в космос и все такое.

А когда трубка выходит из строя?

Замени его.Мы продаем одиночные лампы 6БЗ7 по 10 долларов. Или вы можете попробовать другие типы трубок, о которых мы упоминали выше.

Так что вы, вероятно, удешевили и оставили защиту этого усилителя или что-то в этом роде, не так ли?

Нет. Vali 2+ имеет реле отключения звука для отложенного запуска и быстрого отключения.

Что такого особенного в блоке питания? 60 В - это не много для лампы.

Вы спрашивали других ребят, для чего они работают с трубной пластиной? У нас есть полные 60 В на пластине (не на шине).Этого достаточно для типов ламп, которые мы рекомендуем, и это намного больше, чем у многих усилителей, которые продаются по гораздо более высокой цене, чем Vali 2+.

Как можно доставить такое высокое напряжение? Бьюсь об заклад, это импульсный источник питания!

Подумай еще раз. Источник питания Vali 2+ на 100% линейный, с регулировкой на каждой шине напряжения. Уникальная настенная бородавка с 2-мя напряжениями переменного тока позволяет нам обеспечить потребности трубчатого нагревателя, низковольтную шину для выхода и высоковольтную шину для лампы.Возможно, вы заметили забавный разъем DIN-штекера на усилителе. Эй, по крайней мере, вы не перепутаете эту бородавку ни с чем другим!

Что за Вали?

В скандинавской мифологии Вали - сын Одина и великанши Риндр. Есть такой замечательный ресурс под названием Википедия. Возможно, вы слышали об этом.

Хочу комбинированный ЦАП / усилитель! Почему ты не вставил сюда ЦАП?

Мы сделали. Просто он в другом шасси и стоит еще 99 или 249 долларов.Он называется «Modi» или «Modi Multibit». Стек с Vali 2+ для комбинированного лампового гибридного ЦАП / усилителя.

Несимметричный ламповый усилитель 6p14p 6n1p. Входной фильтр

У вас есть свой "каменный" усилитель, звук который надоел глухим? Вниманию меломанов, аудиофилов и начинающих звукорежиссеров предлагаю очень простую лампу 6П14П, главное - неприхотливую. Кстати, на радиолампе 6п14п можно собрать достаточно качественный ламповый усилитель, в котором можно использовать общие детали, которые когда-то хорошо использовались в старых телевизорах и даже радиоприемниках.На радиолампе 6П14П можно сделать как оконечную (т.е. без лишних регуляторов тембра и прочих переключателей), так и предусилитель 6П14П.

Фонарь 6П14П вид сзади

Внешние данные. Внешне довольно красиво, 6П14П в стеклянном корпусе, снизу шпильки. На этой лампе также виден знак качества. По звуку очень хороши только военно-приемочные лампы 6П14П и другие винтажные лампы. Сейчас лампу 6п14п производит Совтек, Маллард, Светлана.

Усилитель 6П14П

Тем не менее, очень хорошие характеристики лампы 6П14П можно использовать и для усиления сигнала от других, более «твердых» источников. (проигрыватель виниловых пластинок, проигрыватель компакт-дисков, ЦАП и др.) Кстати, у лампы 6П14П отечественного производителя есть и зарубежный аналог, это лампа EL84 и 6BQ5.

ВНИМАНИЕ !!! ОПАСНОСТЬ ПРИ ПОКУПКЕ КИТАЙСКИХ АНАЛОГОВ ЛАМП 6П14П!

Характеристики

6н1п на фото ниже:

Удачи, стройка!

Недавно в Интернете увидел интересную схему лампового усилителя класса А с пентодами 6p45s на выходе.Схема была простой и имела хорошие рекомендации от тех, кто ее повторял. Но решил немного изменить схему подключения, поставив 6П41С, потому что, несмотря на меньшую мощность, у него сверху нет неудобного контакта для подачи анодного напряжения.

Драйвер 6п14п. В выходном каскаде я использовал автоматическое смещение, которое зарекомендовало себя простотой и стабильностью параметров.



Питание УНЧ происходит от сетевого трансформатора, выпрямителя и дросселя.Трансформатор выбрал ТСШ-170, но здесь можно поставить ТС-160, ТС-180. В общем, любой, кто способен обеспечить анодное напряжение до 300 В, 0,3 А и напряжение накала 6,3 В, 3 А. Дроссель - готов к работе.



Для корпуса я использовал ненужную 20-ваттную китайскую колонку. Разберем динамики и вырежем необходимые окна.



Лампы должны быть сверху, они устанавливаются на металлическую основу - лист двухмиллиметрового алюминия, с вырезанными под панелями круглыми окнами.Сзади прорезаем окошко под панель розеток и разъемов. Электромагнитные помехи от устройств абсолютно не слышны - смело можно повторить идею с деревом.



Звуковые трансформаторы, индуктор, высоковольтные электролиты крепятся к деревянному основанию винтами. И собираем лампы и жгут на верхней алюминиевой крышке. Все соединения должны быть как можно короче, так как через них проходят значительные токи и напряжения.



После сборки все тестируем блок питания.Не забудьте припаять разрядный резистор мощностью 2 Вт 200-500 кОм к анодному выводу, параллельно конденсатору фильтра. Убедившись, что на выходе БП выставлено напряжение, конденсаторы не взорвались, а диоды не нагреваются - подключаем усилитель.



Акустические системы также должны быть подключены, так как сильный гудящий свист будет указывать на проблемы и ошибки сборки.


Мы немедленно измеряем потребление тока каждой лампой, отслеживая падение напряжения на катодных резисторах.Прикоснувшись отверткой к входному входу, можно услышать фон. Это означает, что каскад работает правильно.



Сравнивая этот однотактный усилитель с аналогичным с 6П14П на выходе, я убедился в существенном преимуществе первого.

Мощность намного выше, что уже позволяет слушать басы. Правда несколько слабоватая ВЧ, но в целом звук приятный и не утомительный.


За годы работы в технике усиления накопилось огромное количество технических решений, позволяющих получать отличные результаты, но, несмотря ни на что, многие конструкторы (не только радиолюбители, но и серьезные компании) снова и снова возвращаются к своим истокам. - максимально простые с точки зрения схемотехники, но при этом наиболее эффективные решения, позволяющие получить качественный звук.Одно из таких конструктивных направлений - конструкция УМЗЧ на электронных лампах.

УМЗЧ - Усилитель мощности звуковой частоты Однако здесь надо отдать должное - несмотря на кажущуюся простоту электрических схем, не всем удается получить «достойный» звук. Но если опытный радист-любитель принесет в ящик опыта еще одну монету, то для новичка эта проблема, будучи собственными силами, неразрешима, может навсегда лишить его желания заниматься строительством.Однако это уже из области психологии. 🙂

Вниманию начинающих строителей Предлагает очень простой в повторении, а главное - неприхотливый и достаточно качественный ламповый УМЗЧ, в котором используются обычные лампы и комплектующие, которые в свое время широко применялись в телевизорах и радиоприемниках. Усилитель был разработан как оконечный усилитель (т. Е. Не имеет ни регуляторов тембра, ни каких-либо других узлов, таких как переключатели, корректирующие предусилители и т. Д.) И изначально предназначался для усиления сигнала от звуковой карты компьютера, однако очень сильно хорошие (субъективные) характеристики позволяют использовать его для усиления сигнала от других, более «серьезных» источников (проигрыватель компакт-дисков, проигрыватель виниловых пластинок, магнитофон и т. д.))

2) Печатная плата Sprint, вариант нашего партнера roooom :
▼ | Файл 63.02 Kb скачан 830 раз.

Принципиальная схема одного канала усилителя представлена ​​на рис. 1

Усилитель двухкаскадный. Первый каскад построен на половине двойного триода 6Н3П (VL1) и представляет собой классический каскад усилителя напряжения. Вторая половина лампы используется во втором канале усилителя.

Вывод лампы 6N3P


На резисторах R4, R5 за счет протекающего через них катодного тока создается напряжение смещения, которое задает режим работы лампы.Отсутствие конденсатора в цепи катода (который обычно присутствует в промышленных конструкциях и подключается параллельно катодному резистору) не бессмысленно - это позволяет получить в каскаде локальный ООС, благодаря чему, хотя коэффициент усиления немного уменьшается, линейность каскада увеличивается. Глубина такой локальной защиты от окружающей среды невелика и определяется соотношением резисторов R4 и R6. Также этот прием позволяет «убить» второго кролика - на катодную цепь очень удобно подавать напряжение общей ООС, что и сделано в нашем случае - сигнал с выхода усилителя через делитель, образованный резисторами R5 и R4 подается прямо на катод.

Лампа второй ступени нагружена на выходной трансформатор - необходимо согласовать высокое выходное сопротивление лампы (около 4,5 кОм) с относительно низким сопротивлением нагрузки. Принцип выбора трансформатора для данной конструкции - «дешево и сердито» - использовались трансформаторы типа ТВЗ-1-9, которые применялись как в телевизорах, так и в некоторых радиоприемниках. Вы можете использовать другие типы выходных звуковых трансформаторов, важно только то, что они разработаны специально для использования в одноцикловых выходных каскадах.Можно даже поэкспериментировать с трансформаторами типа TVK (используются в выходных каскадах кадровой развертки), но имейте в виду, что выходной трансформатор - чуть ли не самая важная часть в ламповом усилителе - его качество по большей части будет определять качество. усилителя в целом. Коэффициент передачи выходного каскада по напряжению 0,85 (измерено при нагрузке 4 Ом)

Впускной фильтр - почему?

На входе усилителя применен фильтр, не пропускающий самые низкие частоты звукового диапазона на вход усилителя (примерно от 40 Гц и ниже).Необходимость в таком фильтре вызвана следующими соображениями:
a) большинство домашних акустических систем среднего класса имеют более низкие рабочие частоты от 40 до 60 Гц и, в принципе, не могут воспроизводить сигнал с частотой ниже этого порога. - подача сигнала на акустическую систему, заведомо ниже ее минимальной рабочей частоты, вызывает только значительные дополнительные искажения из-за смещения этого сигнала диффузора громкоговорителя;
б) бытовые помещения имеют небольшие размеры и, как следствие, на низких частотах в таких помещениях возникает множество резонансов, вызывающих эффект «бормотания» при воспроизведении, причем чем меньше помещение, тем сильнее этот эффект, тем выше проявляется резонанс;
в) при понижении частоты мощность усилителя, необходимая для воспроизведения, должна увеличиваться (это справедливо для всего диапазона частот) - например, если 3 Вт достаточно для воспроизведения при нормальной громкости сигнала с частотой 100 Гц, тогда для воспроизведения 50 Гц с той же громкостью необходим усилитель выходной мощности 12 Вт;
г) нижняя рабочая частота большинства промышленных звуковых трансформаторов составляет 40-50 Гц - на более низких частотах трансформатор, как и акустическая система, теряет КПД (это связано с конечным значением индуктивности первичной обмотки), а в комбинация с более высокой мощностью более низкой частоты Сигнал также вызывает значительные искажения.

Учитывая все это, а также то, что выходная мощность несимметричного усилительного каскада на лампе 6П14П ограничена 4,5 Вт, было решено использовать такой фильтр. Конечно, если использовать качественные трансформаторы и динамики, то необходимость в таком фильтре отпадает. В таком случае его нельзя монтировать, сняв для этого R2 и заменив C2 перемычкой.

Забегая вперед, отмечу, что при сравнении звучания усилителя с фильтром и без него субъективное предпочтение всегда отдавалось версии усилителя с фильтром - басы, вопреки прогнозам, более «эластичны». за счет исключения перегрузки выходного каскада и значительного уменьшения «пузырения» помещения.

Блок питания усилителя

достаточно простой - это трансформатор, тоже взятый от старого лампового телевизора, с выпрямителем анодного напряжения (рис. 2). Емкость фильтрующего конденсатора С7 выбрана сравнительно небольшой - это связано с желанием снизить пиковый ток через диоды выпрямителя (не секрет, что диоды выпрямителя, работающие на емкостной нагрузке, открыты только на короткое время. по сравнению с длительностью полупериода, и в это время ток через них значительно превышает средний, потребляемый нагрузкой).Но поскольку пульсации напряжения довольно существенны при небольшой емкости, в усилителе используется фильтр R10 C5 (рис. 1), где емкость C5 уже может быть довольно большой, чтобы эффективно их подавлять.

На первую ступень также подается питание через тот же фильтр R7 C3, который дополнительно защищает ее от пульсаций питания, вызванных работой второй ступени. Цепочка R11-R14 (рис. 1) является общей для обоих каналов усилителя и предназначена для создания положительного потенциала цепи накала относительно катодов ламп.Это необходимо для уменьшения фона переменного тока - сильно нагретая нить накала и катод образуют своего рода вакуумный диод, и если в какие-то моменты времени относительно нити будет положительное напряжение, то от нити будет течь небольшой ток. нить накаливания к катоду. Этот ток будет протекать через катодные резисторы, вызывая на них падение напряжения, которое затем будет усилено всеми последующими каскадами так же, как и полезный сигнал. Последовательно включенные R11 и R12 выполняют еще одну функцию - через них разряжаются емкости силовых фильтров при выключении усилителя.Суммарный ток, потребляемый нитью накала ламп, составляет 1,85 А. Нить накала трансформатора должна быть рассчитана на такой (или более) ток, в противном случае может произойти перегрев обмотки накала трансформатора.

Конструкция и детали

Оба канала усилителя, кроме источника питания, полностью смонтированы на одной печатной плате (рис. 3). Поскольку лампы рассеивают много тепла, нет смысла стремиться к высокой плотности установки. По этой же причине в качестве материала для печатной платы желательно использовать фольгированный стеклопластик - этот материал более термостойкий, чем текстолит или гетинакс, и не деформируется при нагревании, что часто бывает с платами на основе гетинакса.

Резисторы могут быть типа BC или MLT. R1-R5, R13 и R14 могут быть любой мощности (печатная плата рассчитана на установку резисторов типа BC-0,5 и МЛТ-0,5), R6, R7, R8, R11 и R12 лучше брать с мощность не менее 0,5 Вт (для R7 и R8 это связано не столько с рассеиваемой ими мощностью, сколько с возможностью «стрельбы» между витками реза в момент подачи питания на усилитель) . R9 должен быть не менее 1 Вт, R10 - 2 Вт. R10 лучше всего брать провод - тоже из-за возможной поломки в момент включения, но в крайнем случае подойдет и МЛТ-2.
Сопротивления резисторов R1, R11-R14 могут существенно отличаться от указанных на схеме: R1 может быть от 100 кОм до 1 МОм; R13, R14 от 1 до 100 кОм, но желательно с одинаковым сопротивлением; сопротивление R11 может варьироваться от 100 до 470 кОм, а сопротивление R12 должно быть в 5-15 раз меньше сопротивления R11. R7 может быть от 2 до 8,2 кОм. Сопротивление R10 увеличивать не стоит, но можно использовать любые резисторы в диапазоне от 100 до 220 Ом. Сопротивление R6 также может варьироваться - от 22 до 75 кОм, однако необходимо учитывать, что при увеличении сопротивления R6 необходимо увеличивать сопротивление R4, в результате чего глубина обратных связей будет незначительно изменится, а значит, изменится и чувствительность усилителя.

Для установки необходимой чувствительности потребуется выбрать сопротивление R5. Сопротивление R9 менять не стоит - только в крайнем случае можно устанавливать резистор сопротивлением 130 Ом. На печатной плате есть два места для резистора R12 (обозначенного на схеме подключения как R12 "), подключенного параллельно, поэтому вы можете использовать два резистора с большим номинальным сопротивлением в качестве R12. Резисторы R4, R5 и R9 для оба канала не помешает выбрать попарно с ближайшими значениями сопротивления - это облегчит настройку усилителя.

Конденсаторы С1, С2 и С4 пленочные. С1 и С2 типа К73-9, С4 - К73-17. Емкость C4 может составлять от 0,47 до 1,5 мкФ. Рабочее напряжение конденсаторов С1 и С2 не критично (используются конденсаторы с напряжением 100 В), напряжение конденсатора С4 должно быть не менее 250 В. Могут быть использованы конденсаторы других типов, но обязательно Принято во внимание, что, например, бумажные или слюдяные конденсаторы будут иметь значительно большие габариты, а использование сегнетоэлектрических конденсаторов в звуковых цепях недопустимо из-за значительного пьезоэффекта.

Использование негерметичных конденсаторов (типа БМТ, МБМ) также недопустимо из-за наличия в них больших токов утечки. Электролитические конденсаторы совершенно не подходят. Конденсаторы силовых фильтров любые электролитические размером не менее 300 В. Емкость С3 должна быть не менее 10 мкФ (однако в этом случае желательно увеличить сопротивление R7 до 5,1-6,2 кОм), емкость С5 нежелательно (на крайний случай можно поставить 220 мкФ).Также нежелательно уменьшать емкость конденсатора фильтра С7 в блоке питания.

Диоды выпрямительного моста тоже можно заменить на любые другие, важно только, чтобы при включении усилителя они выдерживали ток зарядки конденсаторов фильтра (до 2 А), и были рассчитаны на обратное напряжение минимум 400 В. Д226Г вполне подойдет.

Socket PL9-2

Socket PLC9

Модифицированная розетка PLC9

Для размещения светильников использована панель типа PL9-2 .Подойдут и другие панели, которые можно установить на печатную плату. При их отсутствии можно использовать панели, не подходящие для печатной разводки. Для установки на плату своих выводов можно припаять куски толстого одножильного провода, с помощью которого на плату будет устанавливаться розетка. Однако желательно доработать выводы розетки напрямую, откусив острым бокорезом (кусачками) часть вывода (см. Фото).

Перемычки JP1 используются от вышедших из строя материнских плат компьютеров.Такого же вида и контакты разъема, через который сигнал поступает на вход усилителя. Для подключения выходного трансформатора и блока питания на плате также монтируются пины - они используются от стандартных разъемов, используемых в телевизорах. Провода к этим выводам припаяны, хотя не исключено использование разъемов. При установке особое внимание следует уделить подключению к общему проводу - все цепи общего провода должны быть соединены либо в одной точке, либо в строго определенной последовательности.На печатной плате такая последовательность соблюдается - нужно лишь убедиться, что нет «лишних» соединений.

Номинальная выходная мощность усилителя составляет 3 Вт, максимальная - 4 Вт, а номинальное входное напряжение - 0,75 В. Этой мощности достаточно для комфортного прослушивания аудиопрограмм в помещении площадью 30 м2 (колонки 6AC-224 от радиостанция Cantata-205).

Внешний вид усилителя, установленного на плате, показан на фотографии

Установить усилитель несложно.

Прежде всего, убедитесь, что блок питания исправен. Напряжение «+275» может находиться в диапазоне от 250 до 300 В (в зависимости от типа используемого трансформатора). Нормальным считается переменное напряжение 6,3 В, если оно не ниже 6,0 В, но не выше 6,5 В. Затем к источнику питания подключают плату усилителя. Лампы пока не устанавливаем.

Таблица 1. Напряжения на розетках без ламп

Подключив плату, нужно проверить поступающее напряжение на патрон лампы. Таблица 1 значений напряжений для этого случая. Вольтметр на 2-м ножике щита VL2 назначен очень аккуратно - должен быть абсолютный «0». Малейшее положительное постоянное напряжение будет означать только одно - конденсатор С4 негерметичен и его необходимо заменить до включения ламп. Напряжение «+49» - это напряжение, которое получается на делителе R11-R12, и если вы меняли номиналы этих резисторов, оно может отличаться от указанного, но в любом случае должно соответствовать напряжению в точке подключения R11-R14.Отсутствие или существенное несоответствие напряжения «+275» на какой-либо ноге свидетельствует о неисправности в этой цепи, как правило, обрыв цепи. Конечно, неисправны С3 или С5, но в этом случае последствия их неисправности выразятся в обугливании резисторов R7 или R10 соответственно.

Таблица 2. Напряжение на ножках ламп

Если все в порядке, отключите питание, подключите динамики или эквивалент нагрузки (который может быть резистором с сопротивлением 3.От 9 до 8,2 Ом и рассеиваемая мощность не менее 2 Вт) снимите перемычку JP1 и установите лампы. Подаем питание на усилитель и сразу снова контролируем напряжение на ножках 3-х ламп ВЛ2. По мере разогрева катодов оно должно плавно увеличиваться до + 6,0..6,1 В и продолжать оставаться таковым - это будет свидетельствовать о том, что лампы возвращаются в нормальный рабочий режим. Напряжение выше 6,3 В свидетельствует о сильном износе лампы (уменьшилась крутизна характеристики, обычно из-за загазованности внутри колбы лампы), заниженном напряжении (примерно с 5.8 и ниже) также характерно для долговечных ламп (потери на излучение) - такие лампы необходимо заменять. Напряжения на остальных ножках ламп приведены в таблице 2. Напряжения на анодах и катодах VL1 указаны для открытого корпуса JP1 - при установке напряжение на анодах упадет до 110..120 Вольт, а на катоды на 1,7..1,8 В. Если напряжения попадают в допустимые пределы, можно попробовать подать на вход усилителя сигнал малой амплитуды (около 25-50 мВ, т.к. JP1 снят и чувствительность максимальная).В случае успеха остается только убедиться, что общая обратная связь отрицательная. Для этого аккуратно установите JP1 на место. Если в этом случае происходит самовозбуждение усилителя, сопровождающееся громким шумом, вой или свистом в акустической системе - в этом случае необходимо поменять концы вторичной обмотки выходного трансформатора между собой. На этом создание можно считать завершенным.

Меры предосторожности

1. Во время любых монтажных работ устройство должно быть обесточено.Поскольку в усилителе используются накопительные конденсаторы большой емкости, необходимо дождаться их разряда, который происходит в течение 30-40 секунд после выключения усилителя. При тестировании блока питания отдельно от усилителя будьте внимательны - в этом случае конденсатор С7 способен сохранять заряд очень долго (до нескольких дней). Для обеспечения разряда параллельно ему конденсатора следует временно припаять к нему резистор сопротивлением от 100 кОм до 1 МОм мощностью не менее 0,5 Вт.Категорически не рекомендуется разряжать конденсаторы путем замыкания их выводов (например, отверткой или пинцетом) - это может привести к выходу из строя конденсатора, а также к травмам.

2. Ламповые усилители, в отличие от транзисторных, не боятся короткого замыкания в нагрузке, но обрыв в цепи нагрузки может повредить выходной трансформатор. Не рекомендуется включать усилитель при отсутствии подключенной к его выходу номинальной нагрузки (номинальное сопротивление нагрузки 4 ... 8 Ом) - это грозит пробоем изоляции первичной обмотки выходного трансформатора из-за ее значительная индуктивность.Если вы собираетесь использовать усилитель с наушниками, вам необходимо это учесть и убедиться, что наушники подключены параллельно эквиваленту нагрузки, которым может быть обычный резистор с сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт. Любое переключение нагрузки, при котором возможен даже кратковременный разрыв ее цепи, необходимо производить только при отключенном питании усилителя.

3. Выходные пентоды 6П14П во время работы сильно нагреваются.Не обожгитесь: wink:

Обработка ошибок

Время, прошедшее с момента сборки первой рабочей модели УМЗЧ, еще раз показало, что в принципе не существует такой конструкции, которую нельзя было бы улучшить. Если бы при каждом изменении схемы приходилось делать новый усилитель, то они были бы «счастливы» не менее чем с половиной населения города. Однако это гипербола 🙂 На самом деле, несколько изменений в схеме были протестировано, что способствовало «более правильному» использованию ламп, но не потребовало существенного изменения конструкции.

Принципиальная схема 2

Вновь введенные элементы прежде всего нарушили свою обычную нумерацию на принципиальной схеме, поэтому будьте осторожны - здесь и далее будет использоваться новая нумерация.

О схеме 2

В первую очередь по настойчивым рекомендациям настоящих аудиофилов в катодные цепи автоматического смещения были введены конденсаторы: C4 и C7 для ламп VL1 и VL2 соответственно. Благодаря этим конденсаторам исключается влияние катодных резисторов (фактически устраняется локальный ООС током) на выходное сопротивление каскадов усилителя (без этих конденсаторов оно намного выше).И, если для каскада на VL1 это не так очевидно, то введение конденсатора С7 в цепь катода выходного пентода VL2 позволило (хотя и совсем немного) увеличить максимальную выходную мощность усилителя.

Цепочка подачи общего ООС (R4, R7) на катодную цепь первой лампы (R5, C4) несколько сложна. Это было сделано в связи с желанием уменьшить влияние параметров этой цепочки на режим лампы VL1. Теперь напряжение смещения лампы VL1 практически полностью определяется величиной сопротивления катодного резистора R5, в результате чего нет необходимости подбирать его после изменения глубины обратной связи.

Введена еще одна двухпозиционная перемычка JP2, повышающая степень удобства для любителей экспериментов. Перемычка позволяет переключать лампу из пентодного режима в триодный и наоборот. (На схеме показано включение пентода - при подключении экранной сетки к источнику питания. При включении триода экранная сетка подключается непосредственно к аноду, что обеспечивает достаточно глубокую локальную ООС по напряжению, а ток - Вольт-амперные характеристики - ВАХ ламп становятся очень похожими на ВАХ триодов, отсюда и возникло это название.) Следует отметить, что использование этой функции требует от экспериментатора особой осторожности - изменение режима лампы часто приводит к необходимости корректировки значений смещения на первой сетке, а это значит, что необходимо изменить значение сопротивления R10.

Signet v.2

Печатная плата модифицирована с учетом вышеуказанных изменений. Удалось сохранить прежние размеры и механические параметры. Но так как установка стала более плотной, при сборке нужно обращать внимание на габариты используемых электролитических конденсаторов.Вариант печатной платы с перемычкой JP2, однако, не выглядит полностью удачным из-за чрезмерного количества дополнительных проводников, значительно увеличивающих плотность монтажа (между контактами перемычки напряжение может достигать 300 Вольт - значит, вам необходимо внимательно следить за зазором между платами во избежание поломки).

О нагревательных конденсаторах

Многие заметили, что во время работы усилителя происходит нагрев электролитических конденсаторов.Нагрев происходит за счет теплового излучения ламп и, на мой взгляд, совершенно не опасен - конденсаторы С3 и С6 нагреваются до температуры примерно 40-45 градусов, а это очень мало. Однако следует отметить, что компоновка печатной платы усилителя рассчитана на открытую конструкцию и в случае размещения усилителя, установленного на предлагаемой печатной плате, в каком-либо корпусе, возможно, что тепловые экраны будут должны использоваться для уменьшения степени нагрева конденсаторов.

О замене лампы

Наиболее близким по параметрам к лампе 6П14П является 6П18П. На самом деле лампы очень близки (при отсутствии маркировки их вообще не различить) и отличаются только, по справочнику, номинальным напряжением на аноде, которое у 6П18П составляет 170 В при максимально допустимом 250. В. Однако 6П18П отлично работает даже при более высоких напряжениях и может быть установлен вместо 6П14П без каких-либо изменений в схеме. К сожалению, на этом список ламп, подходящих для такой замены, заканчивается - для остальных ламп необходимо подбирать катодный резистор.Ближайшие лампы к 6П14П по параметрам:

Лампа

Анодный ток

Смещение

Силовой резистор

выходная мощность

6П15П
6П33П

Возможно использование лампы 6П1П (с катодным резистором 240 Ом), но у нее другая распиновка, что влечет за собой необходимость изменения рисунка печатной платы.Лампу 6П43П применить сложно (хотя цоколевка такая же) из-за большого смещения, необходимого для ее работы (для этой лампы выгоднее использовать так называемое фиксированное смещение от отдельного источника).
Лампа 6Н3П без переделок заменена на лампу 6Н26П. Без изменения схемы можно использовать 6х2П, но он отличается распиновкой. 6Н2П и 6Н23П малопригодны из-за низкого анодного тока 6Н2П (всего 2,3 мА) и сильного микрофонного эффекта 6Н23П, но можно попробовать их использовать, в том числе с учетом их распиновки (аналогично распиновке 6Н1П)

Источники

1.А. А. Ковалев. Трубка УМЗЧ начального уровня. - Лабораторная мастерская АК, 2002
2. Ф.И. Тарасов. Схемы любительских усилителей низкой частоты. - Массовая радиобиблиотека, М. 1957
3. Артур Фрунджян. Акробатика ламповых каскадов. - Журнал "Класс А", 1997, № 7.
4. Д. С. Гурлев. Справочник по электронным устройствам. - «Техника», Киев, 1966
5. М. Киреев. Любительское радио High-End. 40 лучших конструкций светильников УМЗЧ за 40 лет. Радиоаматор, Киев, 1999

Понравилось? Недурно!

27 августа 2015 сменил Датагор.Дополняется

В схеме усилителя звуковой частоты, показанной на рис. 24.8, используются только две пальчиковые лампы. Усилитель имеет такие основные характеристики: номинальная выходная мощность 5 Вт, коэффициент нелинейных искажений менее 2%, чувствительность 100 мВ, полоса равномерно усиленных частот 50 ... 12000 Гц, сопротивление нагрузки 4 ... 6 Ом. Два из этих усилителей можно использовать для создания домашней стереосистемы.

Двухкаскадный усилитель напряжения выполнен на двойном триоде 6Н2П (ВЛ1), а в выходном каскаде использован мощный пентод типа 6П14П (ВЛ2).На вход усилителя можно подать сигнал с проигрывателя компакт-дисков или тюнера УКВ. Сигнал с переменного резистора R1, выполняющего роль регулятора громкости, поступает на управляющую сетку триода VL1.1. После усиления сигнал через разделительный конденсатор С1 и схему коррекции поступает на управляющую сетку второго триода VL1.2.

Принципиальная схема усилителя звуковой частоты 5 Вт с двумя электронными лампами

С анодной нагрузки второго триода, резистора R9, напряжение звуковой частоты через конденсатор C6 и резистор R13 подается на управляющую сетку пентода VL2, который является усилителем мощности.Электрические колебания низкой частоты большой мощности, возникающие в анодной цепи пентода, с помощью выходного трансформатора T1 поступают на громкоговоритель BA1.

Усилитель имеет плавную регулировку низких и высоких частот. С помощью переменного резистора R5 регулируются более низкие частоты, а с помощью переменного резистора R7 регулируются более высокие частоты.

Необходимые начальные отрицательные напряжения смещения на управляющих сетках ламп ВЛ1.1, ВЛ1.2 и ВЛ2 осуществляются резисторами R3, R10, R13, включенными в цепь их катодов.

Питание усилителя осуществляется от выпрямителя, собранного по обычной мостовой схеме на четырех полупроводниковых диодах VD1 ... VD4. Напряжение на выпрямитель подается от вторичной обмотки трансформатора Т2, первичная обмотка которого может быть подключена к сети с напряжением 220 В или 127 В. Переключение на необходимое сетевое напряжение осуществляется переключением предохранителя. FU1 к соответствующим разъемам. Нить накала питается от обмотки III силового трансформатора Т2.Для уменьшения шума и фона переменного тока на нить накала ламп ВЛ1.1 и ВЛ1.2 предусилителя подается низкое напряжение. Для этого резистор R11 включен последовательно с нитью накала лампы VL1.

К

самодельным деталям УЗЧ относятся: шасси, выходные Т1 и силовые трансформаторы Т2. Хотя, в принципе, можно использовать промышленные трансформаторы, если они есть, доступны радиолюбителю. Постоянные резисторы типа МЛТ, соответствующие мощности, указанной на схеме. Переменные резисторы R1, R5 и R7 могут быть типа SPZ-ZZ.Конденсаторы электролитические С7 и С8 типа К50-27, остальные постоянные конденсаторы типа МБГО. Предохранитель FU1 должен быть рассчитан на 0,5 А.

Для самостоятельного изготовления силового трансформатора Т2 используется сердечник из пластин Ш16 с окном 6 см2 и заданной толщиной 32 мм. Обмотка I содержит 2100 витков провода ПЭЛ 0,27 с отводом из 1220 витков, обмотка I - 2400 витков ПЭЛ 0,16, а обмотка III - 65 витков ПЭЛ 0,64. Экранирующая обмотка IV представляет собой плотный ряд витков провода 0 ПЭЛ.27 ... 0,31, проложенный между первичной обмоткой I и вторичными обмотками II и III трансформатора. В выходном трансформаторе Т1 можно использовать W-образный сердечник с площадью поперечного сечения среднего стержня 6 ... 7 см2 и площадью окна не менее 6,5 см2. Его первичная обмотка I имеет 2500 витков провода ПЭЛ 0,16, а вторичная II - 75 витков ПЭЛ 0,8 ... 0,9.

Усилитель установлен на U-образном металлическом шасси размерами 200x140x45 мм с учетом рекомендаций, изложенных в разделе 24.2. Ламповые панели, электролитические конденсаторы С7, С8 и два трансформатора Т1 и Т2 закреплены на горизонтальной поверхности шасси. На одной стороне корпуса находятся переключатель питания, регуляторы громкости и тембра, а на другой - разъемы для подключения усилителя к источнику звука и сети. Чтобы уменьшить переменный фон, важно найти оптимальное расположение силового трансформатора относительно выхода. Для этого при прототипировании на компоновке деталей к сети временно подключают силовой трансформатор и, поворачивая его в разные стороны, слушают в наушниках, подключенных к первичной обмотке выходного трансформатора, наведенный в них переменный ток. .Минимальный уровень низкого тона в наушниках определяет оптимальное расположение трансформаторов.

При исправных деталях и правильной установке, когда усилитель подключен к сети, в динамике должен быть слышен ровный шум. При повороте регулятора громкости должно происходить плавное увеличение громкости звука. Когда вы вращаете регуляторы тембра, звук должен быть окрашен в сторону низких или высоких частот. В случае неисправности усилителя, с помощью вольтметра проверьте значения напряжения, указанные на схеме.Допустимое отклонение их значений от указанных на схеме может составлять ± 20%. Качество усилителя оценивается при прослушивании музыки разных жанров, от рока до классики.


В начале декабря решил сделать подарок своему другу на форуме любителей японской литературы. Он был переводчиком двух книг, которые стали одними из моих любимых, и я решил хоть как-то поблагодарить его за работу. Зная, что он гитарист, мечтающий о ламповом комбо, он решил сделать для него простой ламповый усилитель.

Сама схема на новую не претендует. В этой статье я скорее хочу рассказать, как из груды хлама сделать вещь красивой и полезной в жизни гитариста. Я знал, на каком гитарном комбо, не являющемся ламповым, играет мой друг, и что сопротивление динамика составляет 4 Ом. К динамику можно подключить внешнюю трубку! Решил воспользоваться уже проверенной схемой, 6Н2П + 6П14П, для домашнего воспроизведения музыки ее вполне хватает.

Обычно я не заморачиваюсь по корпусу и свариваю из куска металла любую конструкцию, в которую влезут получившиеся платы с трансформаторами, но в этот раз варить ничего не захотелось, да и времени на это не хватило.

Я на работе наскреб по каркасам и откопал потрепанный футляр от автомобильного зарядного устройства для автомобильных аккумуляторов времен расцвета социализма. Из него незнакомые мне добрые люди вытащили все, что могли, кроме пары не обкуренных проводов. По скромным прикидкам в него могли поместиться трансформатор и плата усилителя. О том, чтобы держать дроссельную заслонку, и мечтать не приходилось.

Также было невозможно использовать анод и трансформатор накаливания отдельно, и ни одного трансформатора TAN не было в бункерах.В связи с этим я решил посетить одно из самых порочных мест Пензенской области - радиобарахолку, где мне посчастливилось обзавестись ТАН-31.


Я примерно прикинул расположение элементов в корпусе, и вот как я ожидал разместить элементы (справа налево):
Силовой трансформатор, который я решил отделить медным экраном от основная плата.
Радиатор, стабилизатор. Хотел устроить накаливание предусилителя и оконечной лампы постоянным стабилизированным напряжением, но впоследствии от стабилизатора пришлось отказаться из-за нехватки места.А без хорошего радиатора использовать стабилизатор рискованно.
Основная плата.
Выходной трансформатор.
С обратной стороны передней панели находится плата тонального блока.

Передняя панель не выглядела парадно. Не вкручивайте потенциометр громкости в отверстие, под которым красуется надпись «ON» даже при большом чувстве юмора. Решение было найдено быстро, так как при создании я использовал алюминиевый лист для выполнения гравировки на нем, поэтому решил закрыть всю переднюю панель алюминиевым листом с выгравированными надписями.В целях дальнейшего повышения мастерства я поставил себе задачу полностью скрыть элементы крепления алюминиевого листа к корпусу, чтобы казалось, что к корпусу ничего не прикручено и он твердый.

Нарисовал макет для гравировки передней панели и примерно представил внешний вид готового усилителя.

Гравированная передняя панель. Вы можете прочитать подробное описание процесса химической гравировки.


Просверлены отверстия для крепления к кузову.Саморезами в горшке 3 × 10 прикрутил алюминиевый лист к корпусу. В местах болтовых соединений проделал зенковку сверлом на 5. У болтов заточил головку до диаметра, который бы полностью входил в гнездо зенковки.

Стыки залил суперклеем в 2 слоя, после чего зашлифовал места заливки до полностью гладкой поверхности. Были места, где после тщательного осмотра были видны ямки, которые тщательно протирали спиртом и снова заливали клеем.Повторяйте до идеальной гладкости, иначе были бы видны неровности после покраски.

Просверлив отверстия под вход и потенциометры, выточил прямоугольное отверстие под кнопку включения и обработал болгаркой.

В задней панели проделал отверстия для аудиоклипов, зажима заземления, розеток и предохранителя. Используя ту же болгарку, он удалил слой старой краски с основания, верхней крышки и задней панели. Покрасила все черной глянцевой алкидной краской. Пятна гравировки заполнялись кистью белой глянцевой алкидной краской.

Я установил аксессуары на заднюю панель.

Схема усилителя


Перейду непосредственно к самой схеме. Он простой, предусилитель + катодный повторитель на 6х3П и жала на 6П14П. Нить накала ламп была организована постоянным током по схеме «емкость - диод - емкость». Питание анодов на классическом фильтре «емкость - резистор - емкость».

Собрал схему, на выходе небольшой фон из-за отсутствия дросселя в цепи фильтра анодного напряжения и не совсем грамотной разводки земли.Одним словом, очень тороплюсь. Перенесли всякие доработки, но ничего не помогло. Решил перераспределить землю на плате и использовать дроссель на полевом транзисторе IRF830.
Экспериментально установлено, что уровень пульсаций в этой схеме с 4 конденсаторами общей емкостью 4,4 мкФ аналогичен классическому LC-фильтру емкостью около 350 мкФ. По размерам и стоимости электронный дроссель находится в выигрышном положении. Многие бывалые могут меня критиковать.Я понимаю, что обычный дроссель 3-5 GN даст лучший результат, но что делать, если его просто некуда поставить, случай не позволяет. На фото ниже транзистор без радиатора, впоследствии я прикрутил к нему небольшой радиатор.

Из особенностей схемы усилителя отмечу также наличие полноценного блока тембров в промежутке между предусилителем и катодным повторителем. «Высокий», «низкий», «средний» и «уровень» - все, что нужно гитаристу, чтобы уловить удовлетворительные оттенки звука.Плата тонального блока отделена от основной и крепится к задней стенке лицевой панели. Я не хотел протягивать к каждому потенциометру паутину проводов, поэтому расстелил косынку, к которой идут только три провода - вход, выход и земля.

В схеме отсутствуют каскады искажений. У получателя подарка уже есть ламповая педаль highgen для гитары, а в футляре места нет.

Перераспределение земель и использование электронного дросселя свели на нет фон.

В качестве выходного трансформатора я использовал ТВ-2Ш, ввиду отсутствия альтернативы. Я установил все элементы в корпус, замуровал провода питания трансформатора и выводы вторичных обмоток выходного трансформатора к розетке питания и аудиоклипам соответственно. Он закрыл крышку. Я поставил на потенциометры ручки Boss 19,5 мм. Все готово!

Перед отправкой потратил 6 часов на работу усилителя двое суток. Ничего не горело, никаких посторонних подтекстов и шумов не появлялось.До нового года оставалось 14 дней, и медлить уже нельзя было, нужно было отправить подарок и надежду на почту России.


В «комплект поставки» входил сам усилитель, 2 запасные лампы, кабель питания, 2-метровый аудиокабель для подключения к динамику и даже паяльник на 25 Вт с минимальным запасом олова и канифоль. Хотя клеммы подключения к динамику на аудиоканале припаял, решил перестраховаться и прислать паяльник, вдруг клеммы не подходят.

Почта России не подвела и не превратила подарок в прошлогодний, все пришло вовремя. Адресат был приятно удивлен.

Файлы

▼ | Файл 37.79 Kb скачан 82 раза.
▼ | Файл 13.08 Кб скачан 53 раза.

Понравилось? Недурно!

Тестеры радиаторов и трубок

25 февраля 2009 г.


Некоторое время назад я изменил компоновку всех печатных плат регуляторов так, чтобы они могли принимать более толстые радиаторы, что было шагом в правильном направлении, поскольку более толстый и короткий радиатор лучше, чем высокий тонкий радиатор.Но еще лучше - толстый и высокий радиатор. С этого момента регуляторы PS-1, H-PS-1 и Janus будут содержать Aavid. Термосплав 530002B02500G радиаторы. Этот толстый и высокий радиатор имеет те же размеры, что и старый 529802B02500G, с которым они поставлялись, но на 1 дюйм выше. Дополнительный дюйм снижает тепловое сопротивление радиатора до 2,7 по сравнению со старым 3,7, исходя из повышения естественной конвекции на 75 ° C. Кроме того, рассеиваемая мощность при повышении температуры составляет здоровые 8 Вт при 30 ° C по сравнению с 5 Вт у предыдущего радиатора.Почему все это важно?

Тепло - враг всех линейных регуляторов напряжения, так как линейный регулятор должен рассеивать тепло, чтобы поддерживать фиксированное выходное напряжение, а чрезмерное нагревание разрушит проходное устройство. Оказывается, что со всеми моими твердотельными регуляторами большим ограничением является радиатор, так как LD1085 может пропускать до 3 А, а CCS IXCY 10M45s может рассеивать до 40 Вт, но старый радиатор мог отводить только около 5 Вт. тепла. (На самом деле, вторым ограничением является максимальный перепад напряжения 30 В для LD1085.) Предполагая чрезмерный перепад напряжения 6 В на регуляторе в источнике питания нагревателя, максимальный выходной ток будет 0,8 А для радиатора мощностью 5 Вт; но с новым радиатором на 8 Вт, 1,33 А; а с дифференциалом 4В - 2А. То же самое относится и к высоковольтной части регулятора PS-1: при чрезмерном перепаде напряжения 100 В на 10M45S (идеальным вариантом будет от 30 до 50 В) максимальный выходной ток составит 50 мА; с большим радиатором, 80мА. С дифференциалом 50 В на 10M45S, 160 мА.

A = 63,50 мм, B = 18,29 мм, C = 3,17 мм

Регуляторы H-PS-1, PS-1 и Janus поставляются с новыми радиаторами. Дополнительная информация на http://glass-ware.stores.yahoo.net

Нажмите на изображение для увеличения

Почти два десятилетия назад, где-то в 1989-1991 годах, мне пришла в голову новая идея создания современного тестера для ламп, который бы проверял gm, линейность, напряжение смещения, ток сети, шум утечки между нагревателем и катодом, проводимость выпрямителя. , и балансировка между секциями триода или между двумя выходными лампами.

Почему?

У меня был тестер Hickok, который поистине прекрасен, со своим собственным вариаком для регулировки колебаний напряжения в сети и встроенным в него декадным блоком резисторов для настройки тестов катодного смещения. Тем не менее, я обнаружил, что мой маленький Sencore TC162 был гораздо более полезным тестером для ламп, хотя он проверял только выбросы, короткие замыкания и утечку в сети. Однако в нем была очень полезная функция: тест на продолжительность жизни. (Ток нагревателя может быть уменьшен, и эмиссия может быть проверена; с новой трубкой эмиссия снижается незначительно, но со слабой трубкой она резко падает.Я считаю, что Sencore был построен в середине 60-х и где-то в своей схеме использовал полевой транзистор. Это было не идеально, но работа была сделана.

Для тестирования шума я использовал небольшой испытательный стенд, в котором находились один высоковольтный полевой МОП-транзистор, один операционный усилитель и 9-вольтовая батарея; он определил источник постоянного тока (с двумя фиксированными настройками тока). С этой коробкой я смог запустить 6DJ8 под 10 мА и 100 В или 12AX7 под 1 мА при 150 В, что позволило мне протестировать шум и микрофон. (На схеме ниже часть в зеленой рамке определяет высоковольтный CCS, который я поместил в очень маленькую коробку для бутылок с радиатором, выступающим через верхнюю панель.На самом деле я использовал опорное напряжение IC и тумблер, чтобы выбирать между двумя опорными напряжениями.)

Тем не менее, это было испытанием, чтобы все настроить, и оголенная проводка высокого напряжения заставила меня опасаться за жизнь моих кошек. Когда я приступил к проектированию своего тестера трубки своей мечты, я наслаждался преимуществом отсутствия каких-либо предварительных схем, которые бы привязывали меня к старому / правильному способу работы. Тем не менее, я протестировал множество трубок и хотел что-то более безопасное, быстрое и полезное, чем может предложить обычный тестер.В то же время хотелось меньше. Я не хотел тестировать каждую когда-либо сделанную пробирку, только те пробирки, которые я использовал. Я знал, что могу добиться простоты использования, отказавшись от бесконечной гибкости. Другими словами, я хотел просто установить один переключатель на тестируемый тип лампы и начать работу. Мой Hickok, с другой стороны, использовал целую вечность, потому что имел очень много настроек.

Поражает малочисленность типов трубок. Где находятся 2А3, 300Б, 6Н1П, 6х40, 12БН7, 5687...? В то время этот список трубок выглядел довольно исчерпывающим. И, честно говоря, так оно и есть, поскольку покрывает около 80% обычно используемых ламп в Hi-Fi и музыкальных усилителях. Если бы я столкнулся с тем же ограничением на 24 лампы сегодня, я бы поднял 5U4, 6AQ8, 6BL7, 6X4, 12X4 и 7027, чтобы освободить место для приведенного выше списка отсутствующих ламп. Фактически, тестер должен был иметь возможность тестировать такие трубки, как 6h40, 6N1P и 12BH7, в том виде, в котором он стоял, но для этого потребовалось бы просмотреть таблицу значений для необходимых смещений. Например, 6N1P близок к 6DJ8 по характеристикам и такой же по выводам, поэтому он будет подключаться к разъему, предназначенному для 6DJ8; но таблица говорит нам, что будет реализовано меньше gm и следует ожидать другого напряжения смещения сетки.


При разработке лампового тестера я сначала подумал о включении теста mu, но отказался от него, поскольку mu не является реальным в том смысле, как gm или rp действительны, а вместо этого является только производным параметром gm по отношению к rp; это также самый постоянный параметр триода, который не уменьшается из-за износа. Этот шаг также позволил упростить схему, потребовав только стабильного напряжения B + и средств, с помощью которых можно было поддерживать в лампах постоянный ток (1 мА, 5 мА, 10 мА и 100 мА, если я правильно помню).


К сожалению, я так и не построил ламповый тестер своей мечты, хотя все подсхемы я собрал на испытательном стенде. Тем не менее, тестер для ламп никогда не собирался в одной коробке; вместо этого PS был построен в своем собственном блоке, как и схемы выпрямления сигналов и виртуальные заземления в их собственных отдельных блоках. Часть тестера с автоматическим смещением и гм / искажениями работала очень хорошо.И Джон Этвуд придумал хитрый способ добавить в тестер проверку искажений IM, и он тоже хорошо сработал. Другими словами, мы знали, что здесь есть что развивать. Таким образом, Джон Этвуд и я попытались передать идею компании, производящей высококачественное ламповое оборудование. Но прогнозируемая цена в 300 долларов за тестер еще в 1992 году считалась слишком высокой. Кто бы мог купить такую ​​вещь за 300 долларов, если бы они могли пойти в аптеку или мастерскую по ремонту телевизоров и бесплатно протестировать трубки! С тех пор все немного изменилось, так как некоторые 6DJ8 стоили по 300 долларов каждый, а всего несколько лет назад такое устройство было бы хорошо продаваться за 1000 долларов (или больше).Представьте себе, если бы хотя бы каждый магазин аудиоаппаратуры по продаже ламп и каждый магазин музыкальных усилителей в Америке купил его.

Я показал схему тестера примерно двадцати типам EE, так что я не держал это в секрете. Однако я считаю, что лучше показать всему миру, любящему трубки, свою концепцию, прежде чем мой дизайн будет разработан и запатентован кем-то другим (и до того, как я получу электронное письмо с просьбой прокомментировать результаты теста Supra-Ultra Tube Test-a- Ру ...).


Я все еще думаю, что можно было бы продать хороший тестер для ламп.Если следовать стандарту электронной промышленности, согласно которому стоимость используемых деталей должна составлять 20% от розничной цены, то тестер за 1000 долларов будет иметь бюджет в 200 долларов на детали и шасси (косметика обычно составляет 50% от стоимости детали, но на единицу испытательного оборудования может потребоваться всего 30%). Моя первоначальная идея состояла в том, чтобы использовать резисторы 1% для установки масштабирования для каждого типа лампы, но сегодня я мог бы захотеть использовать таблицу поиска ROM и процессор PIC. Фактически, было бы лучше последовать примеру Audio Precision и создать тестер для ламп только с гнездами для ламп и выключателем, полагаясь на ПК для управления тестером и оценки результатов.(Помните, я предполагал, что рынок сбыта - это магазины высокого класса и магазины музыкальных усилителей).


Мой план был прост: зафиксировать напряжение между пластиной и катодом, установить требуемый ток холостого хода с помощью схемы автоматического смещения, контролирующей напряжение сети, затем подать прямоугольную волну на сетку и, наконец, прочитать изменение проводимости тока через трубка. Следующим шагом будет использование справочной таблицы для масштабирования светодиодной гистограммы для каждого типа тестируемой трубки.Вот и все. С другой стороны, чтобы это произошло, потребовалась бы большая хитрость.

Сердцем схемы было то место, где вставлялись лампы.

Идея заключалась в том, что тестер будет содержать множество дублирующих ламповых розеток, каждая из которых обеспечивает заданный ток холостого хода и фиксированное расположение контактов. Поэтому вместо того, чтобы искать настройки в таблице и вращать множество ручек, нам нужно только вставить тестируемую трубку в ее маркированное гнездо, а все остальное сделает тестер.За гнездами для ламп расположены четыре предустановленных схемы настройки тока автоматического смещения: 1 мА, 5 мА, 10 мА для входных и задающих ламп и 100 мА для выходных ламп. Таким образом, избыточность тубовых этикеток. Другими словами, 12AU7 можно проверить при 5 мА или 10 мА.

Не пугайтесь представленной ниже схемы, хотя девять из десяти ламповых гуру могут почесать голову, посмотрев на нее. Пунктирная область представляет тестируемую трубку.

Два верхних операционных усилителя LF412 образуют цепь автоматического смещения постоянного тока, которая обеспечивает постоянный ток холостого хода 5 мА в лампу.Это делается путем регулировки напряжения на сетке лампы до тех пор, пока на двух крайних правых входных контактах LF412 не будет одинаковых 0 В. Единственный способ удовлетворить это условие - это когда нижний резистор 1M видит такой же перепад напряжения, что и верхний резистор 1M. Другими словами, эмиттер TIP30 должен быть на -2,5 В. А поскольку резистор на 500 Ом подключается другим концом к катоду лампы, который зафиксирован на уровне 0 В почти бесконечным усилением постоянного тока NE5532, на резисторе на 500 Ом протекает ток 2.5 В / 500 Ом, 5 мА, как и лампа, поскольку она напрямую соединена с резистором на 500 Ом.

Если лампа потребляет слишком большой ток, эмиттер TIP30 будет колебаться ниже -2,5 В, что приведет к отрицательному изменению входного инвертирующего контакта крайнего правого LF412, что, в свою очередь, приведет к положительному положительному выходу на выходе, что приведет к следующему: инвертирующий каскад с единичным усилением для изменения (возрастающего) положительного напряжения (возрастающего) отрицательного, пока проводимость трубки не упадет до 5 мА.

Катод нагружен «виртуальной» цепью заземления. Эта схема позволяет измерять ток, протекающий через трубку, без добавления какого-либо сопротивления последовательно с пластиной или катодом, которое могло бы изменить крутизну трубки (всегда понижая ее). Диод на входах NE5532 предназначен для защиты операционного усилителя, когда к тестеру подключена неисправная лампа или лампа неправильного типа. Диод не позволяет инвертирующему входному выводу превышать 0.7 В постоянного тока.

Хорошо, я знаю, что некоторые ломают голову над подключением катода к инвертирующему штырю операционного усилителя. Разве входы операционного усилителя не имеют чрезвычайно высокий импеданс, порядка мегаом? Как можно проверить gm лампы, если катод нагружен почти бесконечным импедансом? Хороший вопрос, но плохие предположения. Во всяком случае, резистор на 500 Ом подключается к эмиттеру транзистора PNP, поэтому почти бесконечное сопротивление будет параллельно примерно 500 Ом.Но именно фантастические коэффициенты усиления и обратной связи при разомкнутом контуре операционного усилителя снижают сопротивление 500 Ом до уровня, близкого к миллиомам. Другими словами, катод видит почти нулевой импеданс, своего рода виртуальное заземление. (Что произойдет, если трубка увидит входной сигнал в такой конфигурации? Катод остается заблокированным на 0 В, но выходной сигнал операционного усилителя колеблется вверх и вниз, поскольку резистор на 500 Ом видит переменный ток.) ​​

Опять же, напряжение смещения сетки автоматически генерируется схемой автоматического смещения (два LF412), поэтому сетка лампы будет точно под напряжением, требуемым для установления токопроводимости 5 мА.А поскольку теперь у нас есть напряжение сети постоянного тока, мы можем сравнить его со значением поиска и отобразить его место в массиве светодиодов. Если для трубки требуется слишком низкое напряжение смещения, что свидетельствует о наличии газа, гистограмма будет отображаться на нижних красных светодиодах; если слишком высокий, загораются верхние красные светодиоды. Мы также можем измерить падение напряжения на сетевом резисторе 2M, которое показывает потребление тока в сети, которое также может быть сравнено с поисковым значением и отображено на гистограмме. Итак, с этой установкой и несколькими другими частями мы можем легко получить два из шести необходимых нам тестовых измерений: напряжение смещения сетки и ток сети.Как насчет оставшегося теста, такого как gm, линейность, шум и утечка между нагревателем и катодом? Ответ можно найти ниже.


Я снова столкнулся с ограничением пальцев, поэтому оставлю остальную часть схемы тестера на следующий раз.

// JRB

Kit Руководство пользователя PDF-файлы
Нажмите на изображение, чтобы загрузить


Электронная почта от клиентов GlassWare:

Mr Broskie,

Несколько дней назад я купил у вас стереосистему для айкидо и получил ее как раз в этот понедельник.Я должен кое-что сказать по этому поводу. Во-первых, я очень впечатлен качеством того, что мне прислали. Фактически, это комплект высочайшего качества, который я когда-либо видел. Понятия не имею, как вам удалось уместить все это в рамках того, что я за это заплатил. Во-вторых, доставка была молниеносной. Просто больше удовольствия в сумке. Желаю, чтобы все вели дела так же, как ты.

Шон Х.

А

Привет, Джон!

Я получил печатную плату Айкидо сегодня - спасибо за первоклассную доставку
скорость.

Хотел сообщить, что это просто лучшая печатная плата, которую я когда-либо держал в руках, без исключения. Качество великолепное, а ваша документация великолепна. Я знаю, что вы делаете это, потому что любите звук, но я думаю, что ваша цена в 39 долларов - это немного распродажа! Я уверен, что вы можете взимать двойную плату и по-прежнему иметь счастливых клиентов.

С нетерпением жду создания айкидо, пришлю несколько комментариев, когда закончу!

Спасибо, привет,
Гэри.


9-контактный и восьмеричный
Печатные платы и комплекты

Высококачественные двусторонние сверхтолстые дорожки весом 2 унции, сквозные отверстия, два набора контактных площадок и контактных площадок для двух конденсаторов связи. Доступны стерео и моно, восьмеричные и 9-контактные печатные платы.

Разработано Джоном Броски и сделано в США

Печатные платы для айкидо всего за 20 долларов.40

http://glass-ware.stores.yahoo.net/


Всего за 19,95 $
для отслеживания вашего
Коллекция трубок и деталей

TCJ My-Stock DB

TCJ My-Stock DB поможет вам узнать, что у вас есть, как это выглядит, где находится, для чего будет использоваться и чего стоит.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
