Как собрать ламповый усилитель на лампах 6Н1П и 6П14П своими руками. Какие детали потребуются для сборки. Каковы основные характеристики и особенности данного усилителя. Как правильно настроить и подключить усилитель.
Особенности и характеристики лампового усилителя на 6Н1П и 6П14П
Данный ламповый усилитель обладает следующими ключевыми особенностями:
- Простая двухкаскадная схема на распространенных лампах 6Н1П и 6П14П
- Выходная мощность около 4 Вт на канал
- Диапазон воспроизводимых частот 40 Гц — 20 кГц
- Коэффициент гармонических искажений менее 1%
- Входная чувствительность около 0,5 В
- Питание от сети 220 В
- Простота сборки и настройки
Усилитель отличается приятным мягким ламповым звучанием при относительно невысокой стоимости комплектующих. Это делает его отличным выбором для начинающих радиолюбителей, желающих собрать свой первый ламповый усилитель.
Схема лампового усилителя на 6Н1П и 6П14П
Принципиальная схема усилителя выглядит следующим образом:
«` «`Как видно из схемы, усилитель состоит из двух каскадов:
- Предварительный каскад на лампе 6Н1П
- Выходной каскад на лампе 6П14П
Сигнал с входа поступает на сетку первого триода лампы 6Н1П. Усиленный сигнал с анода 6Н1П подается на управляющую сетку выходной лампы 6П14П. С анода 6П14П сигнал поступает на первичную обмотку выходного трансформатора.
Список необходимых деталей
Для сборки усилителя потребуются следующие основные компоненты:
- Лампы: 6Н1П (1 шт), 6П14П (1 шт)
- Выходной трансформатор ТВЗ-1-9 (1 шт)
- Силовой трансформатор на 220В с обмотками 250В, 6.3В (1 шт)
- Конденсаторы электролитические 100 мкФ х 400В (2 шт)
- Резисторы 0.25 Вт (набор номиналов по схеме)
- Панельки для ламп (2 шт)
- Монтажные провода, припой, флюс
Точный перечень деталей зависит от конкретной реализации схемы. Рекомендуется использовать качественные компоненты для получения наилучшего звучания.
Процесс сборки лампового усилителя
Сборку усилителя рекомендуется выполнять в следующем порядке:
- Подготовка шасси и разметка отверстий под компоненты
- Установка панелек для ламп
- Монтаж трансформаторов
- Пайка навесных компонентов согласно схеме
- Проверка монтажа и устранение ошибок
- Установка ламп и подключение питания
- Настройка и проверка работоспособности
При сборке важно соблюдать правила техники безопасности, так как в схеме присутствуют высокие напряжения. Рекомендуется использовать качественный паяльник и припой для надежности соединений.
Настройка и проверка усилителя
После завершения сборки необходимо выполнить настройку и проверку усилителя:
- Проверить отсутствие коротких замыканий
- Подать питание и проконтролировать напряжения в контрольных точках
- Настроить режимы работы ламп подбором катодных резисторов
- Проверить усиление сигнала и отсутствие искажений
- При необходимости подстроить обратную связь
Правильно настроенный усилитель должен обеспечивать чистое неискаженное звучание во всем диапазоне частот. При возникновении проблем рекомендуется еще раз внимательно проверить монтаж и номиналы компонентов.
Рекомендации по эксплуатации лампового усилителя
Для длительной и надежной работы лампового усилителя следует соблюдать несколько простых правил:
- Обеспечить хорошую вентиляцию корпуса усилителя
- Не превышать номинальную выходную мощность
- Периодически проверять состояние ламп
- Не допускать попадания влаги внутрь корпуса
- Использовать качественные акустические системы
При бережном обращении ламповый усилитель способен радовать своим звучанием многие годы. Главное преимущество ламп — их способность обеспечивать приятный для слуха «мягкий» звук с особым тембром.
Возможные улучшения конструкции
Базовую схему усилителя на 6Н1П и 6П14П можно улучшить следующими способами:
- Применение более качественного выходного трансформатора
- Использование отдельных источников питания для каждого каскада
- Добавление регуляторов тембра НЧ и ВЧ
- Установка индикатора выходной мощности
- Применение ламп с лучшими характеристиками (например, 6Н23П)
Экспериментируя с различными модификациями схемы, можно добиться еще более качественного и приятного звучания. Главное — соблюдать осторожность при внесении изменений и тщательно проверять работу усилителя после каждой доработки.
Лампа 6Н1П (двойной триод) — DataSheet
|
|
| |
Схема соединения электродов лампы 6Н1П
Корпус лампы 6Н1П
Цоколь миниатюрных ламп с диаметром 22,5 мм
Описание
Триоды двойные для усиления напряжения низкой частоты. Оформление — в стеклянной оболочке, миниатюрные. Масса 15 г.
| Параметр | Условия | 6Н1П | 6Н1П-ВИ | 6Н1П-ЕВ | Ед. изм. |
| Аналог | — | Е80СС, ЕСС85 | — | — | — |
| Ток накала | — | 600±50 | 600±50 | 600±50 | мА |
| Ток анода | — | 5.6-10.5 | 7.5±1.5 | 7.5±1.5 | мА |
| в начале характеристики при Uc = -15 В | — | ≤10 | ≤10 | мкА | |
| Обратный ток сетки | — | ≤1 | ≤0.5 | ≤0.2 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤15 | ≤15 | ≤12 | мкА |
| Ток эмиссии катода в импульсе | Uа имп = 150 В, τ = 1÷2 мкс, f = 50 Гц | — | ≥2 | — | А |
| Крутизна характеристики | — | 4.5±1 | 4.45±0.65 | 4.5+0.9-0.5 | мА/В |
| Uн = 5.7 В | — | ≥3.2 | — | ||
| Uн = 6 В | — | — | ≥3.65 | ||
| Коэффициент усиления | — | 35±7 | 35±7 | 35±7 | — |
| Сопротивление изоляции анода | — | — | ≥500 | ≥500 | МОм |
| Сопротивление изоляции сетки | — | — | ≥500 | ≥500 | |
| Напряжение виброшумов | Rа = 2 кОм | ≤100 | ≤80 | ≤50 | мВ |
| Межэлектродные емкости | входная | 3.1±1.1 | 3.3±0.9 | 3.05±0.55 | пФ |
| входная 1-го триода | 1.6±0.5 | 1.75+0.7-0.35 | 1.75+0.7-0.35 | ||
| входная 2-го триода | 1.7±0.5 | 1.95+0.65-0.35 | 1.75+0.7-0.35 | ||
| проходная | 1.85±2.2 | ≤2.6 | ≤2.6 | ||
| между анодами триодов | ≤0.2 | 0.07-0.2 | 0.07-0.2 | ||
| катод-подогреватель | — | ≤5.6 | ≤5.6 | ||
| Наработка | — | ≥3000 | ≥3000 | ≥5000 | ч |
| Критерии оценки | |||||
| Обратный ток сетки | — | — | ≤1.5 | ≤1.5 | мкА |
| Крутизна характеристики | — | ≥3 | — | ≥3.4 | мА/В |
| Изменение крутизны характеристики | — | — | — | ≤30 | % |
| Ток эмиссии катода в импульсе | — | — | ≥1.6 | — | А |
| Параметр | Условия | 6Н1П | 6Н1П-ВИ | 6Н1П-ЕВ | Ед. изм |
| Напряжение накала | — | 5.7-7 | 5.7-7 | 6-6.6 | В |
| Напряжение анода | — | 300 | 300 | 250 | В |
| при запертой лампе | 470 | 470 | — | ||
| Напряжение между катодом и подогревателем | 100 | 120 | 120 | В | |
| при отрицательном потенциале подогревателя | 250 | 250 | 250 | ||
| Ток катода | — | 25 | 25 | 25 | мА |
| Мощность, рассеиваемая анодом каждого триода | — | 2.2 | 2.2 | 2.2 | Вт |
| Сопротивление в цепи сетки | — | 1 | 2 | 0.5 | МОм |
| Температура баллона лампы | — | 180 | 150 | 150 | °C |
| Устойчивость к внешним воздействиям | |||||
| Ускорение | при вибрации (в диапазоне частот) | 2.5 | 6 (5-600 Гц) | 6 (5-600 Гц) | g |
| при многократных ударах | 12 | 150 | 150 | ||
| при одиночных ударах | — | 500 | 500 | ||
| постоянное | — | 100 | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+70 | -60…+90 | -60…+90 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
|
|
Анодные характеристики
Анодно-сеточные характеристикиЕсли вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Двойной триод 6Н1П. Технические характеристики
Общие данные
Триод 6Н1П предназначен для усиления напряжения низкой частоты.
Применяется в каскадах предварительного усиления на сопротивлениях.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Расположение выводов
Основные размеры лампы 6Н1П
Междуэлектродные емкости, пФ
Входная каждого триода 3.8
Выходная каждого триода 1.75
Проходная каждого триода 1.85
Между анодами 0.05.
Номинальные электрические данные (для каждого триода)
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Сопротивление в цепи катода для автоматического смещения, Ом | 600 |
| Ток накала, мА | 600±50 |
| Ток в цепи анода, мА | 8±2.4 |
| Крутизна характеристики, мА/В | 3.2 |
| Крутизна характеристики при напряжении накала 5.7 В, не менее, мА/В | 2.7 |
| Внутреннее сопротивление, кОм | 11 |
| Коэффициент усиления | 35±7 |
Предельно допустимые электрические величины (для каждого триода)
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 300 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 2.0 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 250 |
| Наибольший ток в цепи катода, мА | 25 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 30 |
| Наименьшее сопротивление в цепи катода для автоматического смещения, Ом | 600 |
| Наибольшее сопротивление в цепи сетки, МОм. | 0.5 |
Аналоги лампы 6н1п
Лампа 6Н1П является аналогом лампы 6Н8С. Обе лампы взаимозаменяемы. Схемы применения ламп 6Н1П и 6Н8С одинаковы.
Вольтамперные характеристики лампы
Характеристики зависимости токов анода и сетки от напряжения на аноде
Динамические характеристики зависимости тока анода от напряжения на сетке и сопротивления нагрузки в цепи анода при напряжении источника анодного питания 250 В.
Литература
Ю.И.Темпнер, В.Е.Ошеров. Справочник по радиовещательным приемникам (под общей редакцией В.В.Огиевского). — К.: «Государственное издательство технической литературы Украины», 1949. — 371 с.
Материал подготовлен по данным с сайта http://oldradio.qrz.ru/
Связанные статьи
Поиск по сайту | Лампа 6Н1П — двойной триод. Назначение — усиление напряжения низкой частоты. Оформление — миниатюрное, в стеклянной оболочке, массой 15 г. Схема 6Н1П Размеры 6Н1П Цоколёвка 6Н1П Параметры 6Н1Ппри Uн = 6.3 В, Ua = 250 B, Rк = 600 Ом
Предельные эксплуатационные данные ламп 6Н1П
Анодные характеристики Анодно-сеточные характеристики | ||
Мой первый ламповик 6Н1П+6П14П » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)
Ну, вот и дошли руки написать о моём первенце. Схема на 6н3п(в моём случае 6н1п)+6п14п пережёвана вдоль и поперёк, поэтому ничего нового здесь узнать вряд ли удастся, просто захотелось рассказать и показать как это было. Постараюсь описать всё с чувством, толком, расстановкой ))
Угадайте с чего началось моё увлечение ламповиками?…. – с микросхемы TDA2030 !!!Искал я значит в бескрайних просторах интернета хорошую схему на этой микрушке, и товарищ Гугль выдал в поиске название «Усилитель hi-fi класса за 1$» название интригующее. Перешёл по ссылке и попал на сайт datagor.ru. К сожалению, хотя, нет…к счастью эта схема была недоступна для посторонних глаз, а для того чтобы посмотреть нужно было зарегистрироваться. Делать нечего, зарегался, а пока ждал одобрения решил посмотреть что ещё есть интересного на этом сайте. Зашел в раздел ламповых усилителей, посмотрел, понравился вид, свечение ламп и что-то зацепило.
Показал это нашему учителю физики и то ли он решил вспомнить времена лихой молодости, или ещё по какой причине, в общем решили А почему бы и нет! К нашей скромной компашке присоединился ещё один товарищ-радиолюбитель Семён и процесс медленно, но верно тронулся с места. Получилось у нас такое трио: голова физика, руки мои и детали Семёна. Смешно сказать, но на тот момент я даже не знал где анод, а где катод и чем они отличаются от сетки ))
Наряду с этой рассматривались схемы двухтактников, и даже схема на 6п44с, но, если честно сразу побоялся замахиваться на двухтакт т.к. опыт в постройке ламповых усилителей был 0% опыт в перемотке трансов также 0%, а в двухтактной схеме без перемотки выходного трансформатора было не обойтись. Схему нашел на форуме датагора немного измененную и упрощённую Манаковым, а БП был взят из другой схемы.

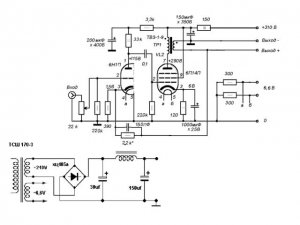

Можно заметить отличия от Манаковской в номиналах используемых деталей, вполне вероятно, что эти отличия не в лучшую сторону, зато честно ))

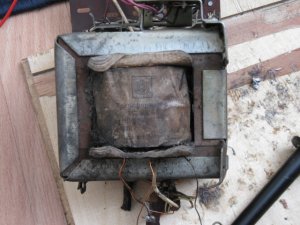

На роль силового был взят вот этот не кошерного вида трансик ТСШ 170-3. Как говориться «с лица воду не пить» главное рабочий, а то что не очень красивый, так в корпусе всё равно не видно будет.
Так как сразу было известно, что усилитель не претендует на hi-fi класс, а собирался просто чтобы услышать как звучат лампы, подбиралось всё по типу «чем проще, тем лучше». В выпрямителе диодный мостик кц405а и один конденсатор 150+30Мкф, 30 до дросселя и 150 после.
А вот так выглядел тестовый стенд 🙂
Всё это дело собрал автор этих строк, но включать было страшновато. Тут как раз пришёл Семён, допаяли БП и пошел отсчет до запуска. Сначала на пол секунды в розетку, потом подольше. Кондеры холодные, предохранитель целый, значит взрыва не будет ))
Воткнули лампы и пошел звук, только очень тихо…крутили, вертели, меняли лампы, с 6н2п немного громче, но это явно не похоже на обещанные 4ватта. На следующий день при подробном осмотре платы увидел, что я забыл припаять вывод 9 ноги выходной лампы к плюсу. По сути играл один предусилитель )) Когда всё присоединил, эта конструкция запела в полный голос. Фон был ужасный…ни экрана ни ООС, но даже в таком виде звук был неплохой.
Гетинакса или текстолита не было, поэтому монтаж производился на старой печатке.
Навесным тоже не было возможности выполнить, т.к. панелек нормальных под рукой не оказалось, а то что было в скором времени оказалось в мусоре. Получилось страшно красиво (нужное подчеркнуть), но и в таком виде он проработал пару недель с горем пополам — контакт в панельках был плохой, чем загубил одну 6п14п.
Пришло время для отделки корпуса, и когда раскрутил его даже испугался. Провода оплавились и чуть-чуть не случилось КЗ со всеми вытекающими.
Вместе с одтелочными работами, перепаял печатку, теперь уже нормально, на текстолите. Получилось может и не очень хорошо для бывалого глаза, но во всяком случае намного лучше предыдущего варианта. ТВЗ тоже подмотал – 58витков, но либо у меня акустика слишком фиговастенькая либо уши неправильные, в общем разницы не услышал….совсем. Даже на ходу подключал/отключал дополнительную обмотку и ничего(( Кстати хочу поблагодарить AlexD за помощь в борьбе с фоном и за терпение 🙂
Ну, теперь немного о корпусе. Вот он после покрасочно-отрезочных работ.
Как по заказу идеально подошел корпус от старого приёмника. Низ фанера, верх пластмасса. Чёрная ступенька металлическая играет, играющая роль экрана силового транса, в прошлом ящичек с болтами тоже как будто специально был сделан для этой функции. Ручки регуляторов громкости позаимствовал у китайской автомагнитолы, их даже красить не понадобилось – были уже серебристые. Ну и тумблер анодного питания. В общем с коробочкой получилось всё гораздо лучше, чем с её содержимым.
Немного о звуке. Мне нравится. Низов, конечно, хотелось бы по больше, но в остальном всё устраивает. Слушать музыку одно удовольствие (сравниваю с транзисторами и микросхемами не премиум класса), фона абсолютно нет, в колонках полная тишина, даже непривычно как-то, только силовой транс гудит, хоть и стоит он на резиновых ножках, а всё равно хорошо слышно. Кроме данного уся есть ещё на 6ф3п, но этот почему-то нравится больше. В общем советую его на роль первого, для тех, кто хочет услышать хороший, на сколько это позволяют данные лампы звук, и не разочароваться.
Камрад, рассмотри датагорские рекомендации
Виктор (alchedat)
с. Алчедат, Кемеровская обл.
О себе автор ничего не сообщил.
Простой ламповый усилитель 6Н1П + 6П14П. Сборка новичка
Всем привет!Хочу поделиться своим опытом изготовления лампового усилителя на 6Н1П + 6П14П. Так как я только начинающий радиолюбитель и не имею соответствующего образования и опыта работы с электроникой прошу не судить строго!
В последнее время появился интерес к электронике, решил попробовать свои силы в созданий усилителя звука, сначала присматривался к транзисторным схемам, но всегда хотелось именно ламповый усилитель, чтобы было чем похвастаться перед гостями.
За основу была взял датагорскую статью «Ламповый УМЗЧ на 6Н3П+6П14П? Это просто! Печатная плата в комплекте» За схему и разъяснения просто огромное спасибо, так как схема для меня оказалась вполне по силам. Всё началось с поиска основных деталей, это в первую очередь лампы, панельки и трансформаторы.
Хочется отметить, что у каждой детали имеется своя история, связанная с ее поиском. Так лампы были найдены у родственников в деревне и лежали просто под открытым небом примерно лет так 10, с уже накопившемся слоем пыли и грязи. Силовой трансформатор, а также панельки к лампам были успешно выковыряны на работе из списанного лампового прибора «УУ-2М».
Решил собирать по доработанной схеме с использованием одного джампера.
Дальше последовало травление платы, что также вызвало ряд трудностей, так как фольгированного текстолита не оказалось под рукой, для этих целей был использован фольгированный двухсторонний гетинакс, который остался в закромах на моей работе еще наверно с советских времен.
Процесс травления также не был легок, для этого использовалась самое доступное средство по датагорской статье «Травление печатных плат — чистое и безопасное. Рецепт с лимонной кислотой и перекисью водорода».
Это были непередаваемые ощущения так как травил я всё это дело дома на кухне, за что был в последствий наказан женой, но та непередаваемая атмосфера — это что то с чем-то!
После изготовления ПП были приобретены в интернете выходные трансформаторы ТВЗ-1-9 и остальные необходимые радиоэлементы.
Пошёл процесс сборки.
В результате собранная на столе схема заработала! Радости не было предела, несмотря на издаваемые помехи.
Весь процесс сборки проходил на работе. Когда эта схема заиграла, у меня появились единомышленники и начали мне всячески помогать. А так как я работаю в металлообрабатывающем цеху, их помощь пришлась как нельзя кстати. Где-то что-то выточить, просверлить, и пр.
В качестве основы для корпуса я использовал какой-то электрический ящик, который был обрезан под необходимые размеры.
Знакомый изготовитель мебели вырезал мне из ЛДСП боковины, которые неплохо смотрятся.

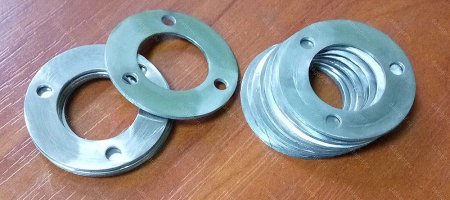

Шайбы для ограждающих лампы решеток уже выточил.

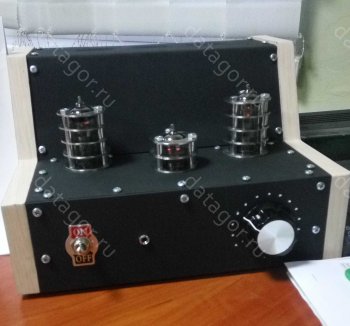

На сегодняшний день усилитель работает и успешно эксплуатируется мной каждый день на столе возле рабочего компьютера. Теперь у меня самая крутая музыка в отделе! :guitar-man:
Хочется врезать в лицевую часть стрелочные индикаторы уровня, но пока это ещё открытый вопрос, так как ни схемы ни самих индикаторов у меня ещё нет.
Динамики я пока использую 4ГД-35, но в планах попробовать разместить их в трубе Войта в паре с высокочастотными динамиками 2-ГД-36.

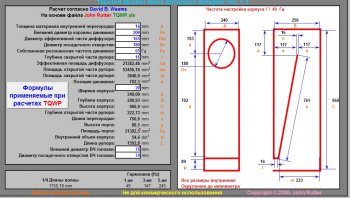

Примерный расчет из таблицы Excel.
Процесс создания колонок постараюсь запечатлеть отдельным постом.
Спасибо за внимание и горячего паяльника!
Эдуард
Камрад, рассмотри датагорские рекомендации
Эдуард (Eduard87)
Днепр
Начинающий радиолюбитель
Ламповый УМЗЧ на 6Н3П+6П14П? Это просто! Печатная плата в комплекте
Автор: А. Ковалев, г. Тюмень
За многие годы техника звукоусиления накопила огромное количество технических решений, позволяющих получать великолепные результаты, однако несмотря ни на что многие конструкторы (не только радиолюбители, но и серьезные фирмы) вновь и вновь возвращаются к истокам — максимально простым с точки зрения схемотехники, но в то же время максимально эффективным решениям, позволяющим получать качественное звучание. Одно из таких направлений конструирования — постройка УМЗЧ на вакуумных лампах.УМЗЧ — Усилитель Мощности Звуковой Частоты Однако и здесь надо отдавать должное — несмотря на кажущуюся простоту электрических схем, получить «достойное» звучание удается не каждому. Но если опытному радиолюбителю неудача принесет лишь еще одну монетку в его копилку опыта, то для начинающего данная проблема, будучи его собственными силами неразрешима, может надолго лишить его желания заниматься конструированием. Впрочем, это уже из области психологии. 🙂
Вниманию начинающих кострукторов предлагается весьма простой для повторения, а самое главное — некапризный и достаточно качественный ламповый УМЗЧ, в котором использованы распространенные лампы и детали, широко применявшиеся в свое время в телевизорах и радиоприемниках. Усилитель разрабатывался как оконечный (т. е. не имеющий в своем составе ни регуляторов тембра, ни каких-либо других узлов, таких как коммутаторы, коректирующие предусилители и т. п.) и изначально предназначался для усиления сигнала, поступающего со звуковой платы компьютера, однако весьма неплохие (субъективно) характеристики позволяют его использовать и для усиления сигнала с других, более «серьезных» источников (CD-проигрыватель, проигрыватель виниловых дисков, магнитофон и т. п.)
Обновлено 11.23.2009
1) Крупная тема на нашем форуме с улучшениями и дополнениями к статье
2) Печатная плата 165×78 мм, в Спринте, вариант нашего сотоварища roooom:
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Содержание / Contents
Усилитель двухкаскадный. Первый каскад построен на одной половинке двойного триода 6Н3П (VL1) и представляет собой классический каскад усилителя напряжения. Вторая половинка лампы использована во втором канале усилителя. Цоколевка лампы 6Н3П
На резисторах R4, R5, благодаря протекающему через них катодному току, создается напряжение смещения, которое задает режим работы лампы. Отсутствие в цепи катода конденсатора (который обычно присутствует в промышленных конструкциях и включается параллельно катодному резистору) не лишено смысла — это позволяет получить в какскаде местную ООС, благодаря которой хотя и несколько снижается усиление, но зато повышается линейность каскада. Глубина такой местной ООС небольшая и определяется соотношением величин сопротивлений резисторов R4 и R6. Этот прием также позволяет «убить» и второго зайца — в цепь катода очень удобно подавать напряжение общей ООС, что и сделано в нашем случае — сигнал с выхода усилителя через делитель, образованный резисторами R5 и R4 подается прямо на катод.
Тип лампы и рабочая точка выбирались исходя из желаний получить режим на линейном участке ВАХ (Вольт-амперной характеристики) лампы, при этом было бы недопустипо появление сеточного тока (ток в цепи сетки возникает, когда напряжение на ней становится положительным относительно катода, как следствие, возникают сильные искажения сигнала) в любом режиме работы усилителя, и небольшое выходное сопротивление каскада при достаточном усилении, что позволит «не обращать внимания» на паразитные емкости монтажа и лампы, и индуктивности резисторов последующего каскада. Но при всём этом ток анода должен быть достаточно мал, чтобы обеспечить долговечность лампы. В результате выбрано сопротивление в цепи анода 47 кОм и анодный ток 3 мА (при регламентиуемом по справочнику токе анода 8 мА для лампы 6Н3П) — в этой точке ВАХ достаточно линейны для входного сигнала с размахом до 3 Вольт. Коэффициент усиления каскада по напряжению 16,5.
Второй каскад также не отличается оригинальностью — это типовой однотактный каскад, построенный на мощном выходном пентоде 6П14П (VL2). Катодный резистор R9 задает рабочую точку лампы (ток анода 48 мА, второй сетки 7 мА), а также организует местную неглубокую ООС. Резистор в цепи сетки выбран относительно небольшого сопротивления для снижения влияния паразитных емкостей монтажа и тока утечки первой сетки (у ламп в общем-то всегда есть ток утечки в цепи первой сетки, даже когда напряжение на ней отрицательое по отношению к катоду, но наиболее заметен он у мощных ламп. Величина этого тока — порядка нескольких мкА. Отрицательное воздействие — «уход» режима лампы), но важно, чтобы его сопротивление было значительно больше выходного сопротивления предыдущего каскада.
Лампа второго каскада нагружена на выходной трансформатор — он необходим для согласования высокого выходного сопротивления лампы (порядка 4,5 кОм) с относительно низкоомной нагрузкой. Принцип выбора трансформатора для данной конструкции — «дешево и сердито» — были использованы трансформаторы типа ТВЗ-1-9, применявшиеся как в телевизорах, так и в некоторых радиоприемниках. Можно использовать и другие типы выходных звуковых трансформаторов, важно лишь, чтобы они были предназначены именно для применения в однотактных выходных каскадах. Можно даже поэкспериментировать с трансформаторами типа ТВК (применялись в выходных каскадах кадровой развертки), однако надо отдавать себе отчет, что выходной трансформатор — это едва ли не самая главная деталь в ламповом усилителе — его качество по большей части и будет определять качество усилителя в целом. Коэффициент передачи выходного каскада по напряжению 0,85 (измерялось на нагрузке 4 Ом)
На входе усилителя применен фильтр, не пропускающий низшие частоты звукового диапазона на вход усилителя (примерно от 40 Гц и ниже). Необходимость в таком фильтре вызвана следующими соображениями:а) большинство бытовых акустических систем среднего класса имеют нижние рабочие частоты от 40 до 60 Гц и в принципе не способны воспроизвадить сигнал с частотой ниже данного порога — подача на акустическую систему сигнала заведомо ниже ее минимальной рабочей частоты лишь порождает значительные дополнительные искажения из-за смещения этим сигналом диффузоров громкоговорителей;
б) бытовые помещения отличаются небольшими размерами и, как следствие, на низких частотах в таких помещениях имеется множество резонансов, вызывающих эффект «бубнения» при воспроизведении, причем чем меньше помещение, тем более ярко выражен этот эффект, тем на более высоких частотах проявляется резонанс;
в) с уменьшением частоты мощность усилителя, необходимая для воспроизведения, должна увеличиваться (это справедливо для всего диапазона частот) — например, если для воспроизведения с нормальной громкостью сигнала частотой 100 Гц достаточно 3 Вт, то для воспроизведения 50 Гц с такой же громкостью необходимо уже 12 Вт выходной мощности усилителя;
г) нижняя рабочая частота большинства промышленных звуковых трансформаторов составляет 40—50 Гц — на более низких частотах трансформатор, также как и акустическая система, теряет эффективность (это происходит из-за конечного значения индуктивности первичной обмотки), а в сочетании с большей мощностью более низкочастотного сигнала также порождает значительные искажения.
С учетом всего этого, а также того, что выходная мощность усилительного однотактного каскада на лампе 6П14П ограничена величиной 4,5 Вт, и было решено использовать такой фильтр. Конечно, если применять высококачественные трансформаторы и акустические системы, то необходимость в таком фильтре отпадает. В этом случае его можно не монтировать, удалив для этого R2 и заменив C2 перемычкой.
Забегая вперед, хочется отметить, что при сравнении звучания усилителя с фильтром и без — субъективное предпочтение всегда отдавалось варианту усилителя с фильтром — басы, вопроки прогнозам, более «упруги» за счет устранения перегрузки выходного каскада и значительного снижения «бубнения» помещения.
достаточно прост — он представляет собой трансформатор, также взятый от старого лампового телевизора, с выпрямителем анодного напряжения (рис. 2). Емкость конденсатора фильтра C7 выбрана относительно небольшой — это вызвано желанием уменьшить пиковый ток через диоды выпрямителя (не секрет, что диоды выпрямителя, работающего на емкостную нагрузку, открыты только на малом промежутке времени по сравнению с длительностью полупериода, и в это время через них течет ток, значительно превышающий средний, потребляемый нагрузкой). Но так как на небольшой емкости пульсации напряжения довольно существенны, в усилителе (рис. 1) применен фильтр R10 C5, где емкость C5 может быть уже весьма большой, чтобы эффективно их подавлять.
Первый каскад также питается через такой же фильтр R7 C3, который дополнительно защищает его от пульсаций напряжения питания, вызванных работой второго каскада. Цепочка R11-R14 (рис. 1) одна общая для обоих каналов усилителя и предназначена для создания положительного потенциала цепи накала относительно катодов ламп. Это необходимо для снижения фона переменного тока — сильно нагретая нить накала и катод образуют некоторое подобие вакуумного диода, и если на катоде относительно нити накала будет в какие-то моменты времени положительное напряжение, от нити накала к катоду потечет небольшой ток. Этот ток будет течь и через катодные резисторы, вызывая на них падение напряжения, которое затем будет усилено всеми последующими каскадами точно также, как и полезный сигнал. Последовательно включенные R11 и R12 выполняют еще одну функцию — через них разряжаются емкости фильтров питания при выключении усилителя. Суммарный ток, потребляемый накалами ламп, составляет 1,85 А. Накальная обмотка трансформатора должна быть расчитана на такой (или больший) ток, в противном случае может произойти перегрев накальной обмотки трансформатора.
Оба канала усилителя, кроме блока питания, целиком смонтированы на одной печатной плате (рис. 3). Так как лампы рассеивают достаточно много тепла, стремиться получить высокую плотность монтажа нет смысла. По этой же причине в качестве материала для печатной платы желательно применить фольгированный стеклотекстолит — этот материал более температуростоек, чем текстолит или гетинакс, и при нагреве не деформируется, что часто случается с платами на основе гетинакса.
Резисторы могут быть типов ВС или МЛТ. R1-R5, R13 и R14 могут быть любой мощности (печатная плата расчитана на установку резисторов типа ВС-0,5 и МЛТ-0,5), R6, R7, R8, R11 и R12 лучше взять мощностью не менее 0,5 Вт (для R7 и R8 это обусловлено не столько рассеиваемой на них мощностью, сколько возможностью «прострела» между витками нарезки в момент подачи питания на усилитель). R9 должен быть мощностью не менее 1 Вт, R10 — 2 Вт. R10 лучше всего взять проволочный — также из-за возможного пробоя в момент включения, но в крайем случае подойдет и МЛТ-2.
Сопротивления резисторов R1, R11-R14 могут значительно отличаться от указанных на схеме: R1 может быть от 100 кОм до 1 МОм; R13, R14 от 1 до 100 кОм, но желательно одинакового сопротивления; сопротивление R11 может варьироваться от 100 до 470 кОм, причем сопротивление R12 должно быть в 5—15 раз меньше сопротивления R11. R7 может быть от 2 до 8,2 кОм. Сопротивление R10 увеличивать не стоит, но можно применять любые резисторы в диапазоне от 100 до 220 Ом. Также может варьироваться и сопротивление R6 — от 22 до 75 кОм, однако при этом нужно учесть, что при увеличении сопротивления R6 необходимо увеличивать и сопротивление R4, в результате чего несколько изменится глубина обратных связей, а следовательно изменится чувствительность усилителя.
Для установки необходимой чувствительности нужно будет подобрать сопротивление R5. Сопротивление R9 изменять не стоит — лишь в крайнем случае можно установить резистор сопротивлением 130 Ом. На печатной плате предусмотрено два места для резистора R12 (на монтажной схеме обозначены как R12«), подключенные параллельно, поэтому в качестве R12 можно использовать и два резистора с сопротивлением большим номинального. Резисторы R4, R5 и R9 для обоих каналов не помешает подобрать попарно с наиболее близкими значениями сопротивлениий — это облегчит настройку усилителя.
Конденсаторы C1, C2 и C4 пленочные. C1 и C2 типа К73—9, C4 — К73—17. Емкость C4 может быть от 0,47 до 1,5 мкФ. Рабочее напряжение конденсаторов C1 и C2 не критично (применены конденсаторы с напряжением 100 В), напряжение конденсатора C4 должно быть не менее 250 В. Можно применить и другие типы конденсаторов, однако при этом нужно учесть, что например металлобумажные или слюдяные конденсаторы будут иметь значительно большие габариты, а применение сегнетоэлектрических конденсаторов в звуковых цепях недопустимо из-за значительного пьезоэффекта.
Применение негерметизированных конденсаторов (типа БМТ, МБМ) также недопустимо из-за наличия в них больших токов утечки. Абсолютно не подходят электролитические конденсаторы. Конденсаторы фильтров питания — любые подходящие по габаритам электролитические с рабочим напряжением не менее 300 В. Емкость C3 должна быть не менее 10 мкФ (однако в этом случае желательно увеличить сопротивление R7 до 5,1—6,2 кОм), емкость C5 уменьшать нежелательно (в крайнем случае можно поставить 220 мкФ). Также нежелательно уменьшение емкости конденсатора фильтра C7 в блоке питания.
Диоды выпрямительного моста также можно заменить на любые другие, важно лишь чтобы при включении усилителя они выдерживали ток зарядки конденсаторов фильтра (до 2 А), и были расчитаны на обратное напряжение не менее 400 В. Из отечественных вполне подойдут КД226Г, Д226, Д226Б.
Панелька ПЛ9—2
Панелька ПЛК9
Доработанная панелька ПЛК9
Для размещения ламп использованы панельки типа ПЛ9—2. Подойдут и другие панельки, которые можно устанавливать на печатную плату. При отсутствии таковых можно использовать панельки, не приспособленные для печатного монтажа. Для установки на плату к их выводам можно подпаять отрезки толстого одножильного провода, с помощью которых панелька и будет установлена на плате. Однако предпочтительнее будет доработать непосредственно выводы панельки, откусив острыми бокорезами (кусачками) часть вывода (см. фото).
Джамперы JP1 использованы от вышедших из строя системных плат компьютеров. Такого же типа и штырьки разъема, через который сигнал подается на вход усилителя. Для подсоединения выходного трансформатора и блока питания на плате также смонтированы штырьки — они использовны от унифицированных разъемов, использовавшихся в телевизорах. Провода к этим штырькам подпаиваются, хотя не исключено и применение разъемов. При монтаже особое внимание следует уделить подсоединению к общему проводу — все цепи общего провода должны соединяться либо в одной точке, либо в строго определенной последовательности. На печатной плате такая последовательность соблюдена — необходимо лишь проследить, чтобы не было «лишних» соединений.
Номинальная выходная мощность усилителя — 3 Вт, максимальная 4 Вт, номинальное входное напряжение 0,75 В. Этой мощности вполне достаточно для комфортного прослушивания аудиопрограмм в комнате площадью 30 м2 (используются акустические системы 6АС-224, из комплекта радиолы «Кантата-205»).
Прежде всего убеждаются в работоспособности блока питания. Напряжение «+275» может быть в пределах от 250 до 300 В (в зависимости от типа использованного трансформатора). Переменное напряжение 6,3 В считается в пределах нормы, если оно не ниже 6,0 В, но и не выше 6,5 В. Затем к блоку питания подключают плату усилителя. Лампы пока не устанавливаем.Таблица 1. Напряжения на панельках без ламп
Панелька лампы | Ножка | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| VL1 | +49 | 0 | 0 | +275 | — | +275 | 0 | 0 | +49 |
| VL2 | — | 0 | 0 | +49 | +49 | — | +275 | — | +275 |
Подключив плату, нужно проверить поступающие напряжения на панельки ламп. В таблице 1 приведены значения напряжений для этого случая. Очень тщательно отнеситель к замеру напряжения на 2-й ноже панельки VL2 — там должен абсолютный «0». Малейшее положительное постоянное напряжение будет значить только одно — конденсатор C4 имеет утечку и должен быть заменен до включения ламп. Напряжение «+49» — это напряжение, которое получается на делителе R11-R12, и если вы изменяли номиналы этих резисторов, то оно может отличаться от указанного, но в любом случае оно должно соответствовать напряжению в точке соединения R11-R14. Отсутствие или значительное несоответствие напряжения «+275» на какой-либо ножке говорит о неисправности в этой цепи, как правило об обрыве. Конечно, могут еще быть неисправны C3 или C5, но в этом случае последствие их неисправности будет выражено путем обугливания резисторов R7 или R10 соответственно.
Таблица 2. Напряжения на ножках ламп
Панелька лампы | Ножка | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| VL1 | +49 | +2,0 | 0 | +150 | — | +150 | 0 | +2,0 | +49 |
| VL2 | — | 0 | +6,0 | +49 | +49 | — | +250 | — | +255 |
Если все в порядке, отключаем питание, подключаем акустические системы или эквивалент нагрузки (которым может служить резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт), снимаем джампер JP1 и устанавливаем лампы. Подаем питание на усилитель и сразу же снова контролируем напряжения на ножках 3 ламп VL2. По мере разогрева катодов оно должно плавно увеличиться до +6,0..6,1 В и далее оставаться таким — это будет говорить о выходе ламп на нормальный рабочий режим. Напряжение, выше чем 6,3 В, говорит о сильном износе лампы (уменьшилась крутизна характеристики, как правило следствие загазованности внутри баллона лампы), заниженное напряжение (примерно от 5,8 и ниже) также характерно для долго работавших ламп (потеря эмиссии) — такие лампы необходимо заменить. Напряжения на других ножках ламп приведены в таблице 2. Напряжения на анодах и катодах VL1 указаны для случая разомкнутого JP1 — при его установке на место напряжения на анодах понизятся до 110..120 Вольт, а на катодах до 1,7..1,8 В. Если напряжения укладываются в рамки дозволенных, можно попробовать подать на вход усилителя сигнал небольшой амплитуды (порядка 25—50 мВ, т. к. JP1 снят и чувствительность максимальна). В случае успеха остается лишь убедиться, что общая обратная связь отрицательна. Для этого аккуратно устанавливаем JP1 на место. Если в при этом произойдет самовозбуждение усилителя, сопровождаемое громким шумом, воем или свистом в акустической системе — в этом случае необходимо поменять концы вторичной обмотки выходного трансформатора между собой местами. На этом налаживание можно считать законченным.
1. При любых монтажных работах устройство необходимо обесточивать. Так как в усилителе применены накопительные конденсаторы большой емкости, необходимо дождаться их разрядки, которая происходит в течение 30—40 секунд после выключения усилителя. При испытаниях блока питания отдельно от усилителя будьте внимательны — в этом случае конденсатор C7 способен хранить заряд весьма длительное время (до нескольких суток). Для обеспечения разрядки конденсатора параллельно к нему следует временно подпаять резистор сопротивлением от 100 кОм до 1 МОм и мощностью не менее 0,5 Вт. Категорически не рекомендуется разряжать конденсаторы с помощью короткого замыкания их выводов (например отверткой или пинцетом) — это может привести как к выходу из строя конденсатора, так и к травме.2. Ламповые усилители, в отличие от транзисторных, не боятся короткого замыкания в нагрузке, но зато обрыв в цепи нагрузки может вывести из строя выходной трансформатор. Очень не рекомендуется включать усилитель при отсутствии подключенной к его выходу номинальной нагрузки (номинальное сопротивление нагрузки 4…8 Ом) — это грозит пробоем изоляции первичной обмотки выходного трансформатора вследствие ее значительной индуктивности. Если вы собираетесь эксплуатировать усилитель вместе с наушниками — необходимо учесть это и на время подключения наушников обеспечить параллельное подключение эквивалента нагрузки, которым может служить обычный резистор сопротивлением от 3,9 до 8,2 Ом и рассеиваемой мощностью не менее 2 Вт. Любые же переключения нагрузки, при которых возможен пусть даже кратковременный разрыв ее цепи, необходимо выполнять только при выключенном питании усилителя.
3. Выходные пентоды 6П14П при работе очень горячие. Не обожгитесь
одного канала модифицированного усилителя показана на рис. 1
Вновь введенные элементы прежде всего нарушили привычную их нумерацию на принципиальной схеме, поэтому будьте внимательны — здесь и далее будет использоваться новая нумерация.
Прежде всего, по настоятельным рекомендациям настоящих аудиофилов, были введены конденсаторы в катодные цепи автоматического смещения: C4 и C7 для ламп VL1 и VL2 соответственно. Благдаря этим конденсаторам устраняется влияние катодных резисторов (фактически — устраняется местная ООС по току) на выходное сопротивление усилительных каскадов (без этих конденсаторов оно заметно выше). И, если для каскада на VL1 это проявляется не столь явно, то ввод конденсатора C7 в цепь катода выходного пентода VL2 позволил (хотя и совсем немножно) увеличить максимальную выходную мощность усилителя.Несколько усложнена цепочка подачи общей ООС (R4,R7) в катодную цепь первой лампы (R5,C4). Это сделано в связи с желанием уменьшить влияние параметров этой цепочки на режим лампы VL1. Теперь напряжение смещения лампы VL1 практически полностью определяется величиной сопротивления катодного резистора R5, вследствие чего отпадает необходимость в его подборе после изменения глубины обратной связи.
Введен еще один двупозиционный джампер JP2, повышающий степень удобства любителям экспериментировать. Джампер позволяет переключать выходнул лампу из пентодного режима в триодный и наоборот. (На схеме изображено пентодное включение — когда экраниующая сетка подключена к источнику питания. В триодном включении экранирующая сетка подключается непостредственно к аноду, чем обеспечивается достаточно глубокая местная ООС по напряжению, при этом Вольт-амперные характеристики — ВАХ — лампы становятся очень похожими на ВАХ триодов, из-за чего и возникло такое название.) Надо заметить, что использование этой возможности требует особой аккуратности от экспериментатора — изменение режима лампы часто ведет за собой необходимость коррекции величины смещения на первой сетке, а это значит, что необходимо при этом изменять и величину сопротивления R10.
Печатная плата была доработана с учетом вышеизложенных изменений. Удалось сохранить ее прежний размер и механические параметры. Но так как монтаж стал плотнее, при сборке нужно обращать внимание на габариты используемых электролитических конденсаторов. Вариант печатной платы с джампером JP2, однако, кажется не совсем удачным из-за излишнего количества дополнительных проводников, существенно повышающих плотность монтажа (между контактами джампера напряжение может достигать 300 Вольт — поэтому нужно внимательно отнестись к соблюдению зазора между дорожками платы во избежание пробоя).Печатная плата с JP2Печатная плата без JP2
Лампа | Ток анода | Смещение | R10 | Мощность резистора | Выходная мощность |
| 6П15П | 35 мА | -2.5 В | 75 Ом | 0.5 Вт | 2.5 Вт |
| 6П33П | 48 мА | -15 В | 270 Ом | 2.0 Вт | 4.2 Вт |
Возможно применить лампу 6П1П (с катодным резистором 240 Ом), но у нее другая цоколевка, что влечет за собой необходимость изменения рисунка печатной платы. Лампу 6П43П применить затруднительно (хотя цоколевка и совпадает) из-за большой величины необходимого для ее работы смещения (для этой лампы выгоднее применять т. н. фиксированное смещение от отдельного источника).
Лампа 6Н3П без каких-либо переделок заменяется на лампу 6Н26П. Без изменений схемы возможно применение 6Н1П, но она отличается цоколевкой. 6Н2П и 6Н23П малопригодны из-за малого тока анода у 6Н2П (всего 2,3 мА) и сильного микрофонного эффекта у 6Н23П, но попробовать использовать их можно, также учтя их цоколевку (аналогична цоколевке 6Н1П)
2. Ф. И. Тарасов. Схемы любительских усилителей низкой частоты. — Массовая радиобиблиотека, М. 1957 г.
3. Артур Фрунджян. Акробатика ламповых каскадов. — Журнал «Class A», 1997 г., № 7.
4. Д. С. Гурлев. Справочник по электронным приборам. — «Технiка», Киев, 1966 г.
5. М. Киреев. Радиолюбительский High-End. 40 лучших конструкций ламповых УМЗЧ за 40 лет. «Радиоаматор», Киев, 1999 г.
Камрад, рассмотри датагорские рекомендации
Игорь Котов (Datagor)
Россия, Сибирь, г.Новокузнецк
Основатель, владелец и главный редактор Журнала практической электроники datagor.ru.
Founder, owner and chief editor of datagor.ru.
09.04.19 изменил Datagor. Дополнено
Лампа 6Н6П (двойной триод) — DataSheet
|
|
| |
Корпус лампы 6Н6ПОписание
Триод двойной для усиления напряжения высокой частоты в схемах мгновенной АРУ. Оформление — в стеклянной оболочке, миниатюрное. Масса 15 г.
| Параметр | Условия | 6Н6П | 6Н6П-И | Ед. изм. |
| Аналог | — | Е182СС | — | — |
| Ток накала | — | 750±60 | 900±50 | мА |
| Ток анода | — | 30±10 | 30+9-8 | мА |
| в начале характеристики | ≤100 | ≤100 | мА | |
| Обратный ток сетки | — | ≤0.5 | ≤1 | мкА |
| Ток эмиссии катода в импульсе | Uа имп = Uс имп = 150 В, τ = 1÷2 В, f = 50 Гц | — | ≥4.7 | А |
| Ток утечки между катодом и подогревателем | — | ≤50 | — | мкА |
| Крутизна характеристики | — | 11±2.9 | 11+2.6-2.9 | мА/В |
| Uн = 5.7 В | ≥6.8 | — | ||
| Коэффициент усиления | — | 20±4 | 20±4 | — |
| Напряжение виброшумов | Rа = 0.5 кОм | ≤100 | ≤100 | мВ |
| Межэлектродные емкости | входная | 4.4±0.7 | 4.4±0.7 | пФ |
| входная 1-го триода | 1.65±0.25 | 1.65±0.25 | ||
| входная 2-го триода | 1.8±0.3 | 1.8±0.3 | ||
| проходная | ≤3.5 | ≤3.5 | ||
| между анодами триодов | ≤0.1 | ≤0.1 | ||
| катод-подогреватель | ≤8 | ≤8 | ||
| Наработка | — | ≥3000 | ≥500 | ч |
| Критерии оценки | ||||
| Обратный ток сетки | — | ≤1.0 | — | мкА |
| Крутизна характеристики | — | ≥6.5 | — | мА/В |
| Ток анода 2-го триода в диодном режиме | — | — | ≥3.5 | мА |
| Параметр | Условия | 6Н6П | 6Н6П-И | Ед. изм |
| Напряжение накала | — | 5.7-7 | 5.7-7 | В |
| Напряжение анода | — | 300 | 300 | В |
| при запертой лампе | 450 | 450 | ||
| Напряжение между катодом и подогревателем | при положительном потенциале подогревателя | 200 | 150 | В |
| при отрицательном потенциале подогревателя | 200 | 200 | ||
| Ток катода | — | 45 | — | мА |
| Мощность, рассеиваемая анодом каждого триода | — | 4.8 | 4 | Вт |
| Сопротивление в цепи сетки | — | 1 | 1 | МОм |
| Скважность | — | — | ≥500 | |
| Температура баллона лампы | — | 225 | 200 | °C |
| Устойчивость к внешним воздействиям | ||||
| Ускорение | при вибрации (в диапазоне частот) | 2.5 | 6 (10-600 Гц) | g |
| при многократных ударах | 12 | 120 | ||
| при одиночных ударах | — | 500 | ||
| постоянное | — | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+85 | -60…+85 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
|
|
Анодные характеристики
Анодно-сеточные характеристикиЕсли вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
РаспиновкаNokia Pop-port @ pinouts.ru
Порт содержит сигналы для микрофона громкой связи, стереодинамиков, сигналы FBus Rx / Tx или USB для поддерживающих их телефонов, выходную мощность для питания аксессуаров, у которых нет собственных батарей, и интерфейс управления аксессуарами (ACI), двунаправленный последовательный порт. шина управления для подключения телефонных аксессуаров с собственным протоколом.
| Штырь Число | Штырь Название | Описание |
| 1 | Вин | Вход зарядного устройства |
| 2 | GND | Заземление зарядного устройства |
| 3 | ACI | Интерфейс управления аксессуарами (короткий с контактом 2 для распознавания громкой связи) |
| 4 | В выход / VDD + | Подключен к контакту 3 USB-кабеля передачи данных DKU-2 / для Hansfree (например,HS-23): источник питания микрочипа |
| 5 | USB Vbus | Также действует как обнаружение питания USB? Должен быть подключен к контакту USB 1 в USB-кабеле для передачи данных. (USB Vcc + 5 В) |
| 6 | FBus Rx / USB D + | USB есть только в некоторых моделях *. Должен быть подключен к USB-контакту 3 в USB-кабеле для передачи данных. (ДАННЫЕ USB +) |
| 7 | FBus Tx / USB D- | USB есть только в некоторых моделях *.Должен быть подключен к разъему USB 2 в USB-кабеле для передачи данных. (ДАННЫЕ USB-) |
| 8 | GND | Земля данных (USB GND) |
| 9 | Х Мик- | Аудиовход — Внешний. Микрофонный вход отрицательный |
| 10 | X микрофон + | Аудиовход — Внешний. Микрофонный вход positiv |
| 11 | HS Ear L- | Аудиовыход — Внешний.Аудиовыход — левый, отрицательный |
| 12 | HS Ушко L + | Аудиовыход — Внешний. Аудиовыход — левый, позитив |
| 13 | HS Ear R- | Аудиовыход — Внешний. аудиовыход — правый, отрицательный |
| 14 | HS Ear R + | Аудиовыход — Внешний. аудиовыход — правильный, позитив. Контакты 10-14 могут использоваться для подключения антенны. |
| GND | экран GND в полостях |
6N137 Распиновка оптопары, аналог, характеристики и техническое описание
6N137 Конфигурация контактов
Пин № | Имя контакта | Описание |
1 | NC | Нет соединения — не может использоваться |
2 | Анод (А) | Анодный вывод ИК-светодиода.Подключен к логическому входу |
3 | Катод (C) | Катодный вывод ИК-светодиода |
4 | NC | Нет соединения — не может использоваться |
5 | Земля | Вывод заземления микросхемы |
6 | Выход (VO) | Изолированный выходной контакт оптопары |
7 | Включить (VE) | По умолчанию он включен через подтягивающий резистор. |
8 | Vcc | Питание IC |
6N137 Характеристики и характеристики
- Высокоскоростной оптрон (10 Мбит / с)
- Максимальное напряжение питания: 7 В (обычно 5 В)
- Входное прямое напряжение: 1,1 В на 1.7В
- Минимальное высокое напряжение логики: 2 В
- Максимальное низкое напряжение логики: 0,8 В
- Выходной ток потребления: 7 мА (макс.)
- Задержка распространения: 50 нс (прибл.)
- Доступен в 6-контактных корпусах DIP и SMD
Примечание. Более подробную информацию можно найти в техническом описании 6N137 , которое доступно для загрузки в конце этой страницы.
Эквивалент оптопары 6N137
HCPL4503M
Альтернативы Оптроны
MOC3021 (пересечение нуля), MCT2E (ненулевой транзистор), MOC3041 (ненулевой кросс-триак), FOD3180 (высокоскоростной полевой МОП-транзистор), PC817, 4N25
Где использовать оптопару 6N137?
6N137 — это высокоскоростной оптрон или оптоизолятор .Как мы знаем, термин оптопара / оптоизолятор означает, что мы используем свет для косвенного соединения (изоляции) двух наборов цепей. Особенностью 6N137 является то, что он имеет высокоскоростной светодиод и, следовательно, может переключаться со скоростью 10 Мбит / с, выход представляет собой логику затвора NAND с транзистором с открытым стоком в качестве одного входа и выводом включения в качестве другого входа.
Типичное рабочее напряжение 6N137 составляет всего 5 В, поэтому он не может переключать высокие нагрузки, а также может потреблять максимум 7 мА на своей выходной стороне. Так что, если вы ищете переключение переменного / постоянного тока высокого напряжения, попробуйте 6N137.Помимо этого, на микросхеме также есть контакт включения, который пригодится при разработке схемы стробоскопа для вспышки вашей камеры.
Итак, если вы ищете высокоскоростной оптопара для некоторых цифровых приложений, таких как преобразование данных или устранение шума, эта ИС может быть вам интересна.
Как пользоваться 6Н137?
Несмотря на то, что 6N137 может работать как с переменным, так и с постоянным током, он обычно используется с цифровыми схемами и работает с напряжением питания 5 В.Типовая схема применения для 6N137 из таблицы данных показана ниже.
Конденсатор 0,1 мкФ — это байпасный конденсатор на шине питания. Входной сигнал должен иметь импеданс не менее 50 Ом со временем нарастания и падением на 5 нс или больше, чтобы ИС могла среагировать. Входной сигнал может быть исследован (при необходимости) на контакте 3, а понижающий резистор Rm является дополнительным и может использоваться только в том случае, если вы подключаете сигнал к осциллографу.
Как было сказано ранее, выход (вывод 6) представляет собой транзистор с открытым стоком и, следовательно, может либо потреблять ток, либо оставаться плавающим.Поэтому, чтобы избежать плавающего режима, мы должны использовать подтягивающий резистор RL, значение RL может быть от 330 Ом до 4 К в зависимости от подключенной нагрузки.
Контакт 7 является контактом включения, этот контакт имеет встроенный подтягивающий резистор, поэтому по умолчанию IC включается при питании. При подключении к земле он отключит выход. Вывод можно использовать для создания цепей строба и т. Д. Приведенная ниже таблица истинности поможет вам понять работу вывода включения.
Поскольку выход относится к типу с открытым стоком, обратите внимание, что когда входной сигнал высокий, выход будет низким, и наоборот.Поскольку IC обычно используется для быстрого переключения, следует учитывать еще одну вещь — задержку распространения. Когда вход является логическим, выход выключается только через 48 нс (TELH), а когда вход является логическим выключенным, выход включается только через 50 нс (TEHL). То же самое можно понять из приведенной ниже схемы переключения.
Приложения
- Подсветка камеры
- Высокоскоростной АЦП и ЦАП
- Волоконно-оптическая связь
- Цепи шумоизоляции
- Цепи развязки входов / выходов
2D-модель
@ pinouts.ru
| Штифт | Функция |
|---|---|
| 1 | + Vcharge |
| 2 | + Vcharge |
| 3 | CTS / IO / USC5 |
| 4 | RTS / CLK / USC4 |
| 5? | ФС / РИ / USC3 |
| 6 | + Vbat |
| 7 | + Vbat |
| 8? | АВАРИЯ / Данные USB + |
| 9? | ФС / РИ / USC6 |
| 10 | RX / CTS / GPIO_1 |
| 11 | TX / RTS / GPIO_3 |
| 12 | TXD / TX / USC2 |
| 13 | POWERON.Подключите к GND для автозапуска телефона. |
| 14? | ACCDETECT / USB-данные — |
| 15 | RXD / RX / USC1 |
| 16 | CLK / USC0 |
| 17 | JTAGEN — Для активации подключитесь к Vbat. |
| 18 | TDI / DAI1 / GPIO20 |
| 19 | TDO / DAI0 / GPIO21 |
| 20 | TMS / DAIRESET / GPIO19 |
| 21 | TCK / HSLDO0 / GPIO18 |
| 22 | GND |
| 23 | GND |
| 24 | GND |
Новые сотовые телефоны Pantech можно подключать к компьютеру с помощью простого USB-кабеля.+ Зарядка к ПК USB Vcc, контакт 8 к USB-данным +, контакт 14 к USB-данным-, GND к USB GND. Должен работать с Pantech PG-6100 и может быть с некоторыми другими
Контакты 3,4,6,7,11,12,15,16,22,23,24 используются в последовательном кабеле данных
Контакты 6,7, 10,11,12,15,16,22,23,24 используются для JTAG (спецификация высокого уровня Analog Device)
VMEbus @ pinouts.ru
VMEBus физически основан на размерах, механике и разъемах Eurocard, но использует свою собственную систему сигнализации, которую Eurocard не определяет. Впервые он был разработан в 1981 году и до сих пор широко используется.
Во многих смыслах шина VMEbus — это контакты 68000, выходящие на объединительную плату. В большинстве случаев это плохой дизайн, потому что он ограничивает вас системами, аналогичными чипсету, для которого изначально была разработана шина. (Например, шина ISA по-прежнему используется только для чипов Intel).Однако одной из ключевых особенностей 68000 была плоская 32-битная модель памяти, свободная от сегментации памяти и других «анти-функций». В результате, хотя VME очень похож на 68000, 68000 достаточно универсален, чтобы в большинстве случаев это не проблема.
Как и 68000, VME использует отдельные шины данных и адреса, обе 32-битные. В случае 68000 адресная шина была на самом деле 24-битной, а шина данных — 16-битной (хотя внутренне она была 32/32), но разработчики уже стремились к полной 32-битной реализации.Чтобы обеспечить использование шин обеих ширины, VME использует два разных разъема Eurocard, P1 и P2. P1 содержит три ряда по 32 контакта в каждой, реализующие первые 24 бита адреса и 16 разрядов шин данных вместе со всеми сигналами управления. P2 содержит еще одну строку, которая включает оставшиеся 8 адресов и 16 контактов данных.
Для управления шиной используется набор из девяти линий, известный как арбитражная шина. Все коммуникации контролируются картой, вставленной в слот 1 шасси Eurocard, известной как модуль арбитра.Обычно карты запрашивают доступ к шине, удерживая запрос шины в линиях арбитражной шины на низком уровне, чтобы указать номер своего слота. Когда модуль арбитра освобождает шину, он сканирует эти линии, чтобы увидеть, есть ли на них низкий уровень. Если это так, он переводит линию занятости шины в низкий уровень, чтобы указать, что шина снова занята, и записывает номер карты обратно в линии предоставления шины.
В этот момент пронумерованная карта получила доступ к шине. Для записи данных карта записывает адрес и данные в шину, а затем подтягивает линию строба адреса и две линии строба данных к низкому уровню, чтобы указать, что данные готовы, а затем подтягивает штифт записи, чтобы указать операцию.Есть два строба данных, поэтому карты могут указывать, являются ли данные 8, 16 или 32 битами (или 64 в VME64). Карта по указанному адресу на шине затем считывает данные и вытягивает строку подтверждения передачи данных, когда она завершена (или строку ошибки шины, если это необходимо). Чтение данных по сути то же самое, но управляющая карта размещает на шине только адрес и извлекает вывод READ. Затем другая карта записывает данные и вытаскивает контакты строба данных, когда данные готовы. Эта схема сигнализации является асинхронной, что означает отсутствие общего тактового сигнала, как в синхронных шинах, таких как PCI.
VME также включает в себя шину прерывания, снабжающую все семь контактов прерывания 68000 дюймов. При подаче прерывания модуль арбитра записывает уровень прерывания обратно в адресную шину, чтобы определить, какое прерывание обрабатывается. Обратите внимание, что есть в этом случае нет понятия номера карты, потому что карты часто имеют общие прерывания.Чрезмерное количество уровней прерывания часто указывается как один из немногих примеров чрезмерной разработки в 68000, и это имеет еще меньше смысла в случае автобус.
Обратите внимание, что в VME все передачи являются DMA, и каждая карта является ведущей (или ведомой). В большинстве шинных стандартов значительно усложняется поддержка различных типов передачи и выбора ведущего / ведомого. Например, в шине ISA обе эти функции должны были быть добавлены поверх уже существующей модели «каналов», где все коммуникации обрабатывались центральным процессором. Это делает VME значительно проще на концептуальном уровне, но при этом более мощным, хотя для работы требуются несколько более сложные контроллеры на каждой карте.
J = разъем (объединительная плата), P = разъем (плата)
P1 / J1 (обязательно)
| Контакт | Имя |
|---|---|
| a1 | D00 |
| a2 | D01 |
| a3 | D02 |
| a4 | D03 |
| a5 | D04 |
| a5 | D04 |
| D05 | |
| a7 | D06 |
| a8 | D07 |
| a9 | ЗЕМЛЯ |
| a10 | SYSCLK |
| a11 | ЗЕМЛЯ |
| a11 | ЗЕМЛЯ |
| a11 | |
| a13 | DS0 * |
| a14 | ЗАПИСАТЬ * |
| a15 | ЗЕМЛЯ |
| a16 | DTACK * |
| a17 | ЗЕМЛЯ |
| a18 | |
| a18 AS * | |
| a19 | ЗЕМЛЯ |
| a20 | IACK * 900 29 |
| a21 | IACKIN * |
| a22 | IACKOUT * |
| a23 | AM4 |
| a24 | A07 |
| a25 | A06 | A05 | A06 | a05 |
| a27 | A04 |
| a28 | A03 |
| a29 | A02 |
| a30 | A01 |
| a31 | -12V |
| a32 |
| Штифт | Имя |
|---|---|
| b1 | BBSY * |
| b2 | BCLR * |
| b3 | ACFAIL * |
| b4 | BG0IN * |
| b5 | BG0O |
| b6 | BG1IN * |
| b7 | BG1OUT * |
| b8 | BG2IN * |
| b9 | BG2OUT * | 11
| b10 | BG3IN * |
| b12 | BR0 * |
| b13 | BR1 * |
| b14 | BR2 * |
| b15 | BR3 * |
| b16 | AM0 |
| AM1 | |
| b18 | AM2 |
| b19 | AM3 |
| b20 | 9 0028 ЗЕМЛЯ|
| b21 | SERCLK * |
| b22 | SERDAT * |
| b23 | ЗЕМЛЯ |
| b24 | IRQ7 * |
| IRQ21 | b26 | IRQ5 * |
| b27 | IRQ4 * |
| b28 | IRQ3 * |
| b29 | IRQ2 * |
| b30 | IRQ1 * |
| b31 | STDBY |
| b32 | + 5V |
