6П41С: Лампа 6П41С (Тетрод) — DataSheet

alexxlabРазное

Лампа 6П41С (Тетрод) — DataSheet

Перейти к содержимому



Схема соединения электродов лампы 6П41C

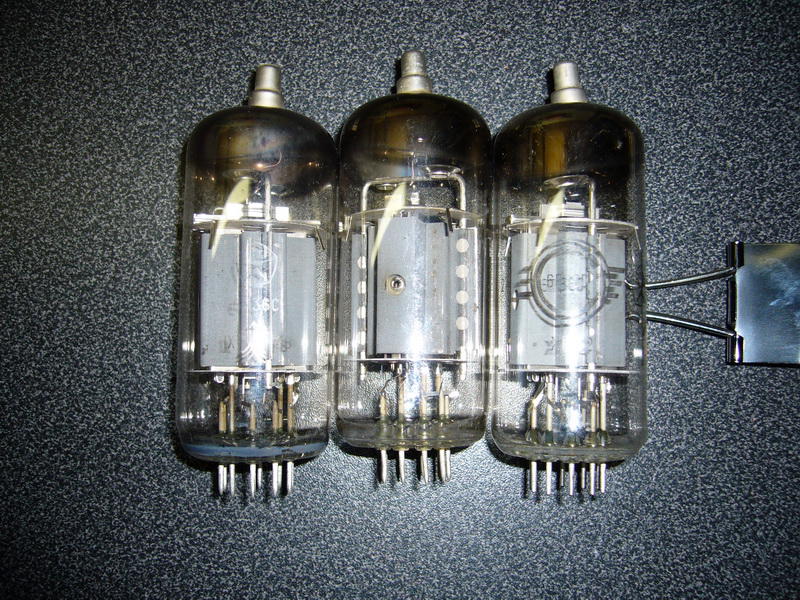

Корпус лампы 6П41С

Описание

Тетрод лучевой выходной для работы в генераторах колебаний и в блоках кадровой и строчной развертки телевизионных устройств. Оформление — в стеклянной оболочке. Масса 36 г.

Основные параметры при Uн = 6.3 В, Ua = 190 В, Uс2 = 190 В, Rk = 300 Ом
Параметр Условия 6П41С Ед. изм.
Аналог — — —
Ток накала — 1,1±0,1 А
Ток анода — 66±10 мА
в импульсе при Ua =  50 В, Uc2 = 170 В, Uc1 = -1 В ≥100
Ток второй сетки — 2,7+0,8 мА
в импульсе при Ua =  170 В, Uc2 = 170 В, Uc1 = -55 В 17±6
Обратный ток первой сетки — ≤1 мкА
Крутизна характеристики  — 8,4-1,7 мА/В
Внутреннее сопротивление — ≈12 кОм
Напряжение виброшумов Ra = 0,25 кОм ≤500 мВ
Межэлектродные емкости входная ≈23 пФ
выходная ≈10,5
проходная ≈0,5
Наработка — ≥2000 ч
Критерии оценки
Ток анода в импульсе при Ua =  50 В, Uc2 = 170 В, Uc1 = -1 В ≥80 мА
Обратный ток первой сетки — ≤2 мкА
то же для 80% ламп ≤1,2



Предельные эксплуатационные данные
Параметр Условия 6П41С Ед. изм
Напряжение накала — 5,7-6,9 В
Напряжение анода — 400 В
при запертой лампе 2,5 кВ
при работе в строчной развертки телевизора 6,5
Напряжение второй сетки		 — 350 В
при запертой лампе 550
Напряжение первой сетки отрицательное в импульсе 350 В
Ток катода — 100 мА
Мощность, рассеиваемая анодом



 — 14 Вт
Мощность, рассеиваемая второй сеткой — 3 Вт
Напряжение между катодом и подогревателем при положительном потенциале подогревателя 100 В
при отрицательном потенциале подогревателя 200
Температура баллона лампы — 220 °C
Устойчивость к внешним воздействиям
Интервал рабочих температур окружающей среды — -60…+70 °C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Анодные характеристикиАнодно-сеточные характеристики

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лампа 6П41С

ОТ КАТОДА ДО АНОДА

Поиск по сайту

Новости


Новые DC/DC понижающие преобразователи напряжения от Diodes

ГЛАВНАЯ » РАДИОЛАМПЫ » 6П41С

Лампа 6П41С — выходной лучевой тетрод. Предназначен для работы в блоках строчной и кадровой развёртки телевизоров и в генераторах колебаний. Оформление: стеклянная оболочка массой 36 г.

Схема 6П41С

Размеры 6П41С

Цоколёвка 6П41С

Основные параметры 6П41С

при Uн = 6.3 В, Ua = 190 B, Uc2 = 190 B, Rк = 300 Ом

Ток накала, А 1,1 ± 0,1
Ток анода, мА 66 ± 10
То же в импульсе
(при Ua = 50 B, Uc2 = 170 B, Uc1 = −1 B), мА		 ≥ 100
Ток 2-й сетки, мА 2,7+0,8
Ток 2-й сетки в импульсе
(при Ua = 170 B, Uc2 = 170 B, Uc1 = −55 B), мА		 17 ± 6
Обратный ток 1-й сетки, мкА ≤ 1
Крутизна характеристики, мА/В 8,4−1,7
Внутреннее сопротивление, кОм ≈12
Напряжение виброшумов (при Ra = 0,25 кОм), мВ ≤ 500
Межэлектродные ёмкости, пФ:
  — входная ≈23
  — выходная ≈10,5
  — проходная ≈0,5
Наработка, ч ≥ 2000
Критерии оценки:
  — ток анода в импульсе
(при Ua = 50 B, Uc2 = 170 B, Uc1 = −1 B), мА		 ≥ 80
  — обратный ток 1-й сетки, мкА ≤ 2
  — то же для 80% ламп, мкА ≤ 1,2

Предельные эксплуатационные данные лампы 6П41С

Напряжение накала, B 5.
7 − 6,9
Напряжение анода, B 400
То же при запертой лампе, кB 2,5
То же при работе в строчной развёртке телевизора, кB 6,5
Напряжение 2-й сетки, B 350
То же при запертой лампе, B 550
Напряжение 1-й сетки отрицательное в импульсе, B 350
Мощность, рассеиваемая анодом, Вт 14
Мощность, рассеиваемая 2-й сеткой, Вт 3
Ток катода 6П41С, мА 100
Напряжение между катодом и подогревателем, B:
  — при положительном потенциале подогревателя 100
  — при отрицательном потенциале подогревателя 200
Температура баллона лампы 6П41С, °C 220
Температура окружающей среды, °C −60. ..+70

Анодные характеристики 6П41С

Анодно-сеточные характеристики 6П41С
