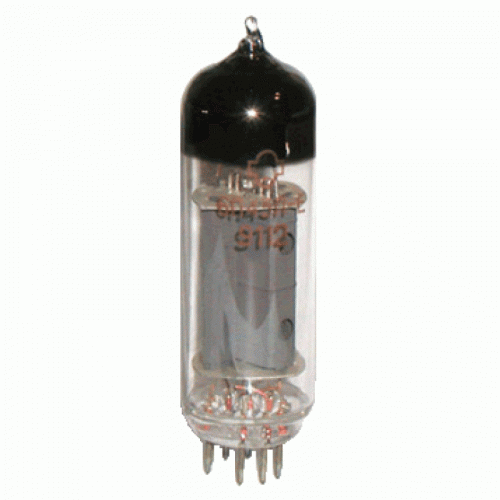

Лампа 6П43П-Е (Пентод) — DataSheet
Перейти к содержимому
Схема соединения электродов лампы 6П43П
| Корпус лампы 6П43П
|
Цоколь миниатюрных ламп с диаметром 22,5 мм |
Описание
Пентод для работы в блоках кадровой развертки телевизионных приемников. Оформление — в стеклянной оболочке, миниатюрное. Масса 20 г.
Параметр | Условия | 6П43П-Е | Ед. изм. |
Аналог | — | — | — |
Ток накала | — | 625±55 | мА |
Ток анода | — | 45±9 | мА |
в импульсе при Ua = 50 В, Uc2 = 170 В, Uc1 = -1 В | ≥210 | ||
в начале характеристики при Ua = Uc2 = 170 В, Uc1 = -50 В | ≤0,3 | ||
Ток второй сетки | — | 2,7-4,5 | мА |
в импульсе при Ua = 50 В, Uc2 = 170 В, Uc1 = -1 В | ≥35 | ||
Обратный ток первой сетки | — | 1 | мкА |
Напряжение отсечки тока первой сетки отрицательное | при Ua = Uc2 = 0 | 1,3 | В |
Крутизна характеристики | — | 7,5±1,5 | мА/В |
Межэлектродные емкости | входная | 1,3 | пФ |
выходная | 9 | ||
проходная | ≤0,7 | ||
первая сетка-подогреватель | ≤0,4 | ||
Наработка | — | ≥5000 | ч |
Критерии оценки | |||
Ток анода | в импульсе при Ua = 50 В, Uc2 = 170 В, Uc1 = -1 В | ≥130 | мА |
Обратный ток первой сетки | — | ≤2 | мкА |
Параметр | Условия | 6П43П | Ед. изм |
Напряжение накала | — | 5,7-7 | В |
Напряжение анода | — | 300 | В |
при включении лампы | 550 | ||
в импульсе в схеме кадровой развертки | 2,5 | кВ | |
Напряжение второй сетки | — | 250 | В |
при включении лампы | 550 | ||
Напряжение между катодом и подогревателем | — | 100 | В |
Ток катода | — | 75 | мА |
Мощность, рассеиваемая анодом | — | 12 | Вт |
Мощность, рассеиваемая второй сеткой | — | 2 | |
Сопротивление в цепи первой сетки | при автоматическом смещении | 2,2 | МОм |
при фиксированном смещении | 1 | ||
Температура баллона лампы | — | 240 | °C |
Устойчивость к внешним воздействиям | |||
Интервал рабочих температур окружающей среды | — | -60…+70 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Поиск по сайту Новости Миниатюрные audio усилители от Diodes | ГЛАВНАЯ » РАДИОЛАМПЫ » 6П43П Лампа 6П43П-Е — пентод. Назначение — работа в блоках кадровой развёртки телевизоров. Оформление — миниатюрное, в стеклянной оболочке, массой 20 г. Схема 6П43П-Е Размеры 6П43П-Е Цоколёвка 6П43П-Е Основные параметры 6П43П-Епри Uн = 6.3 В, Ua = 185 B, Uc2 = 185 B, Rк = 340 Ом
________________________ Предельные эксплуатационные данные лампы 6П43П-Е
|
Российская лампа 6П43П аналог EL84??
альдован
Участник
#1
- #1
6P43P-E продается как аналог EL84.
Я могу использовать эту лампу в усилителе EL84 без каких-либо модификаций?
Алдован
рдф
Участник
#2
- #2
Не похоже, по крайней мере, по триодным кривым:
http://klausmobile.narod.ru/testerfiles/el_clones.htm
Прокрутка вверх и вниз. Может быть, ближе к EL86?
kevinkr
Администратор
#3
- #3
6P14P-E-B или V является прямой заменой и легко доступен на eBay у нескольких поставщиков в Украине. Мне повезло с теми, что я купил таким образом. Они довольно близки к 7189 с точки зрения прочности и заменят большинство, если не все EL84.
звуковая бригада
Участник
#4
- #4
В моей русскоязычной книге о лампах и усилителях для сборки (в основном) российских ламп не говорится о том, что 6П43П эквивалентен 6П14П/EL84, но по звучанию лучше.
Однотактный усилитель 6П43П | diyAudio
Перейти к последнему
хусиинг
Член
#1
- #1
За последние шесть лет, которые я делал своими руками, я сделал много усилителей (в моих записях есть 33 усилителя, полностью собранных или протестированных), и все они твердотельные, я никогда не делал до лампового усилителя.
Около двух лет назад я сказал себе: «Мне нужен ламповый усилитель» и начал исследовать теорию работы ламп, ламповые усилители и выходные трансформаторы. мастер, отправил много писем, встреч, получения информации и советов, в конце я принимаю решение построить простой однотактный усилитель класса А.
Итак, сначала я взял одну или две схемы усилителя и протестировал их. После многих тестов я нарисовал новую схему с другими частями схемы.
Как вы видите на рис. 1, это очень простой усилитель SE, всего полторы лампы на один канал, выход, лампа может быть выбрана как EL84, 6P43P, 6P1P, 6P14. Входная лампа может быть выбрана как 12AX7, ECC83. ,6N2P.Лампы подключены как каскод.Общее усиление около 20.На мой взгляд Выходной Трансформатор (OPT) является сердцем усилителя,поэтому OPT должен быть настолько хорошо ранен с минимальным воздушным зазором,положение все 3 преобразования — такой важный момент. Вы можете использовать трансформатор 5k-8 до 10w.
Для высокого коэффициента усиления вы можете улучшить проходные конденсаторы, но шум также улучшится. Вы можете выбрать конденсатор связи C1 0,1 мкФ или 0,47 мкФ, но не забывайте, что это изменение нижней и верхней частоты среза.
Для наилучшего звучания приходится переставлять ток анода, при каждой смене ламп.
В усилителях одним из важных моментов является блок питания. Особенно на ламповых усилителях. Если есть какие-либо пульсации напряжения питания, вы можете услышать шум в динамике. Поэтому я выбрал конфигурацию фильтра CLC и питание накала постоянного тока, чтобы убрать часть пульсаций напряжения и снизить шум.
Как видно на рис. 2 мой источник питания очень эффективен, особенно источник питания накала очень хорош для лампового усилителя с током фламана 2А. Стабильность напряжения накала очень важна для шума и безопасности накала, если напряжение накала быстро возрастает, например, с 6,3 В. до 7, нить может оторваться. Таким образом, я отрегулировал питание накала до 6,3 В с помощью LM317. Я использовал конденсатор питания примерно на 1000 мкФ, но не стесняйтесь использовать больше. Как обычно, анодное напряжение составляет 300 В, ток 45 мА. Это составляет рассеиваемую мощность анода 13 Вт (P = IxV).
Для питания нити накала предусмотрено достаточное количество радиатора (хорошо с алюминиевым оребрением). Нити накаливания потребляют в сумме 1,7А тока, мы подаем на регулятор 10В так (P=IxV) на транзисторах появилась мощность 17Вт.Рис. 3 показана разводка печатной платы для одного канала. Обратите внимание, что гнезда трубки установлены на медную сторону (я сделал необычный рисунок, фотографии могут быть обманчивы, нужно монтировать гнезда на медную сторону, а другое на компонентную сторону).
Имейте в виду, что это достаточно простая схема для двухточечного подключения. Мне просто нужно
мой усилитель должен быть достаточно аккуратным. Многие люди думают, что построить шасси — самая сложная часть. В этом вопросе я был вдохновлен старомодными ламповыми усилителями. Я всегда использую алюминий для сборки шасси, потому что гнуть, сверлить или рашпилить очень легко Вы можете прикрепить алюминиевый блок или согнуть алюминиевый блок, как это сделал я. Другой простой способ, но я не рекомендую, это покупка сборного шасси. Шасси усилителя очень важно во многих аспектах. постарайтесь не экономить на этом. Вы также можете использовать медь, а также алюминий. Я думаю, что медь будет хороша для шасси.
артосало
Участник
#2
- #2
Просто создайте прототип и сообщите нам результат.
Учтите, что 6П43П имеет совсем другие характеристики, чем EL84.
Я бы подумал об использовании некоторого NFB, так как ваш усилитель, похоже, подключен к пентоду SE. Без NFB это вполне THD-генератор. Кроме того, выходное сопротивление довольно высокое.
С нитью накала переменного тока можно построить полностью тихий (бесшумный = -80 дБн) усилитель, поэтому нагреватели постоянного тока немного излишни. Фильтрация напряжения питания очень важна в усилителях SE, о чем вы, кажется, знаете.
стоимость_n
Участник
#3
- #3
Выглядит очень… классически! То есть я рад видеть, что кто-то получает хороший звук без CCS, LCS, LSD, гираторов, трансляторов, обфускаторов и … дезинсекторов, которые здесь так любят многие.
Хотелось бы больше информации о 6П14П и ваше мнение, почему он лучше измеряет/звучит.
the_manta
Участник
#4
- #4
6П43П не имеет ничего общего с EL84, кроме рассеивания на аноде 12Вт. 6П43П обычно работает при гораздо более низких напряжениях, и его можно сравнить с типичными лампами вертикального отклонения и видеоусилителями. Использование постоянного тока для нагрева ламп предусилителя — это нормально, но на самом деле это не так.0009
TheGimp
Участник
#5
- #5
Вам необходимо понизить напряжение G2 до 185 В или ниже. Я бы рекомендовал 150В для начала.
Если вы поставите 250 на G2 с анодным питанием 300 В, я ожидаю, что он довольно быстро выйдет из строя.
Палюстрис
Участник
#6
- #6
Чертеж неправильно привязывает сетку экрана к катоду на трубке OP, неправильно нарисован TR2, неправильно нарисован 12AX7. Этот усилитель вообще не будет работать так, как нарисовано.
Я бы отрегулировал сетку экрана раньше, чем отрегулировал нагреватели трубок косвенного нагрева. Это значительно улучшит звук.
Вам необходимо реализовать обратную связь.
TheGimp
Участник
#7
- #7
Я думаю, что я был бы склонен понизить первичную обмотку трансформатора до 3K и понизить B+ до 250В с G2 на 150-175В. Я видел действительно странное поведение при тестировании некоторых, и G2 был 185 В или выше.
хусиинг
Член
#8
- #8
спасибо за комментарий.
Иногда использую el84, но обычно я использую 6p43p, потому что у меня много таких клапанов. TR2 может быть неправильным рисунком, я пытался показать существование 300 В и 12 В. На самом деле я не хочу использовать NFB, который ограничивает усиление. В будущем я постараюсь снизить напряжение предусилителя до 180В.
Я уже закончил сборку усилителя и провел некоторые измерения. Звуки меня впечатлили, особенно высокие частоты идеальны
вот это
первый прицел рис. это 1 кГц второй 10 кГц
Последнее редактирование:
Пика
Участник
#9
- #9
6P43P=6П43П,Ea-Ia Характеристики:
