Каковы основные параметры лампы 6С2С. Как используется триод 6С2С в радиотехнических схемах. Какие преимущества и недостатки у лампы 6С2С по сравнению с аналогами. В чем особенности применения 6С2С в усилителях низкой частоты.
Общая характеристика и назначение лампы 6С2С
Лампа 6С2С представляет собой триод, предназначенный для усиления напряжения низкой частоты. Это электровакуумный прибор, изготовленный в стеклянной оболочке с октальным цоколем.
Основные характеристики лампы 6С2С:
- Напряжение накала: 6,3 В
- Ток накала: 300 мА
- Максимальное анодное напряжение: 330 В
- Крутизна характеристики: 2,3 мА/В
- Коэффициент усиления: 20,5
- Масса: 40 г
Лампа 6С2С широко применялась в радиоприемной и усилительной аппаратуре, в частности в предварительных каскадах усилителей низкой частоты. Ее характеристики позволяют использовать ее для построения высококачественных ламповых усилителей.
Конструкция и принцип работы триода 6С2С
Как и другие триоды, лампа 6С2С имеет три основных электрода:
- Катод — служит источником электронов
- Сетка — управляющий электрод
- Анод — электрод, на который попадают электроны
Принцип работы лампы основан на управлении потоком электронов от катода к аноду с помощью напряжения на сетке. При подаче отрицательного напряжения на сетку относительно катода, она отталкивает электроны, уменьшая анодный ток. При увеличении напряжения на сетке анодный ток возрастает.
Такое управление позволяет усиливать слабые сигналы, поданные на сетку. Небольшие изменения сеточного напряжения вызывают значительные изменения анодного тока.
Основные параметры и характеристики 6С2С
Рассмотрим подробнее ключевые параметры лампы 6С2С:
Напряжение и ток накала
Номинальное напряжение накала составляет 6,3 В при токе 300 мА. Допустимый диапазон напряжений накала — от 5,7 до 6,9 В. Стабильность напряжения накала важна для обеспечения стабильной работы лампы.
Анодное напряжение
Максимально допустимое анодное напряжение — 330 В. Типовое рабочее напряжение в схемах составляет 250-300 В. При таком напряжении обеспечиваются оптимальные характеристики усиления.
Крутизна характеристики
Крутизна характеристики лампы 6С2С составляет 2,3 мА/В при номинальном режиме. Этот параметр показывает, на сколько миллиампер изменится анодный ток при изменении сеточного напряжения на 1 вольт. Чем выше крутизна, тем большее усиление обеспечивает лампа.
Коэффициент усиления
Коэффициент усиления 6С2С равен 20,5. Он показывает, во сколько раз изменение анодного напряжения больше вызвавшего его изменения сеточного напряжения при неизменном анодном токе. Этот параметр определяет усилительные свойства лампы.
Применение лампы 6С2С в радиотехнических схемах
Благодаря своим характеристикам, лампа 6С2С нашла широкое применение в различных радиотехнических устройствах:
Усилители низкой частоты
Основная область применения 6С2С — предварительные каскады усилителей низкой частоты. Лампа обеспечивает хорошее усиление с низким уровнем шумов и искажений. Ее часто использовали в высококачественной аудиоаппаратуре.
Генераторы сигналов
6С2С применялась в схемах генераторов синусоидальных и других сигналов низкой частоты. Стабильные характеристики лампы позволяли получать сигналы с малыми искажениями.
Радиоприемные устройства
В радиоприемниках лампа 6С2С использовалась в каскадах усиления промежуточной и низкой частоты. Ее применение обеспечивало высокую чувствительность приемников.
Преимущества и недостатки лампы 6С2С
Как и другие электронные лампы, 6С2С имеет свои сильные и слабые стороны по сравнению с современными полупроводниковыми приборами.
Преимущества:
- Высокая линейность характеристик
- Низкий уровень собственных шумов
- Хорошая перегрузочная способность
- Устойчивость к электромагнитным помехам
- «Мягкое» ограничение сигнала при перегрузках
Недостатки:
- Большие габариты и масса
- Высокое энергопотребление
- Необходимость источника накала
- Ограниченный срок службы
- Чувствительность к механическим воздействиям
Несмотря на недостатки, многие аудиофилы ценят «ламповое звучание» и продолжают использовать лампы, включая 6С2С, в современной аппаратуре.
Особенности применения 6С2С в усилителях низкой частоты
При разработке усилителей на лампе 6С2С следует учитывать ряд особенностей:
Выбор рабочей точки
Для получения минимальных искажений важно правильно выбрать режим работы лампы. Типичные значения: анодное напряжение 250-300 В, напряжение смещения на сетке -8…-12 В.
Цепь смещения
Отрицательное смещение на сетку обычно задается с помощью катодного резистора. Его сопротивление выбирается в диапазоне 1,5-2,2 кОм.
Анодная нагрузка
Оптимальное сопротивление анодной нагрузки составляет 20-50 кОм. При таких значениях достигается максимальное усиление при допустимых искажениях.
Экранирование
Для снижения наводок рекомендуется применять экранирование входных цепей лампы. Особенно это важно при большом усилении.
Выходной каскад
6С2С хорошо работает в качестве драйвера для выходных ламп. Ее выходного напряжения достаточно для раскачки мощных триодов или тетродов.
Лампа 6С2С (триод) — Радиолампы
DIY » Справочник » Радиолампы » Лампа 6С2С (триод)
Поиск по Статьям и Справочникам
Найти:Радиолампы
Комментарии
Описание
Триод для усиления напряжения низкой частоты. Оформление—в стеклянной оболочке, с октальным цоколем. Масса 40 г.
| Параметр | Условия | 6С2С | Ед. изм. |
| Аналог | — | 6J5GT | — |
| Ток накала | — | 300±25 | мА |
| Ток анода | — | 9±3.5 | мА |
| Ток анода в начале характеристики | Uс = -24 В | ≤20 | мкА |
| Ток эмиссии катода | — | ≥40 | мА |
| Обратный ток сетки | — | ≤1.5 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | мкА |
| Крутизна характеристики | Uн = 6. 3 В | 2.3±0.6 | мА/В |
| Uн = 5.7 В | ≥1.65 | мА/В | |
| Uа = 90 В, Uс = 0 | 3±0.6 | мА/В | |
| Коэффициент усиления | — | 20.5±2.5 | — |
| Напряжение виброшумов | Rа = 2 кОм | ≤150 | мВ |
| Наработка | — | ≥2000 | ч |
| Критерии оценки | |||
| Крутизна характеристики | — | ≥1.55 | мА/В |
| Параметр | Условия | 6С2С | Ед. изм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение накала | — | 5.7-6.9 | В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение анода | — | 330 | В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение сетки | — | 0 | В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение между катодом и подогревателем | — | 100 | В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ток катода | — | 200 | мА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мощность рассеиваемая анодом | — | 2. Краткие характеристики Характеристики, надо сказать не очень. Или это мне с высоты S-90 так кажется? Тем более ещё помню как принёс их (это вам не S-90, по колонке в руки и вперёд!) и зафановал. Для моих тогдашних ушей звук был что надо! Так что мысли, типа – …D.I.Y. — Do It Yourself — Сделай Сам Аудио Портал © 2004-2020 6С2С — Радиолампы — Триоды — ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ — Электронные компоненты (каталог)

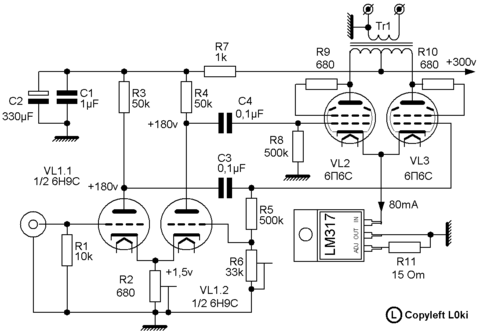

Данные каскада УНЧ на триоде 6С5С: (номиналы элементов допускается округлять)
