Триод 6С51Н-В: характеристики, применение и особенности эксплуатации

alexxlabРазное
Какие основные параметры имеет триод 6С51Н-В. Для каких целей он используется. Каковы предельные режимы эксплуатации лампы 6С51Н-В. В чем заключаются особенности конструкции и применения этого триода.

Общая характеристика и назначение триода 6С51Н-В

Триод 6С51Н-В представляет собой электровакуумный прибор, предназначенный для усиления напряжения и генерирования колебаний в различных электронных устройствах. Это миниатюрная лампа в металлокерамическом корпусе массой всего 3 грамма.

Основные области применения 6С51Н-В включают:

  • Усилители низкой частоты
  • Генераторы синусоидальных колебаний
  • Импульсные схемы
  • Высокочастотные каскады радиоаппаратуры

Благодаря своим характеристикам, триод 6С51Н-В обеспечивает высокое усиление сигнала при низком уровне шумов и искажений.

Основные электрические параметры триода 6С51Н-В

Рассмотрим ключевые параметры лампы 6С51Н-В при номинальном режиме работы (напряжение накала 6,3 В, анодное напряжение 80 В, сопротивление в цепи катода 130 Ом):


  • Ток накала: 130±20 мА
  • Анодный ток: 10±2,5 мА
  • Крутизна характеристики: 11±2,5 мА/В
  • Коэффициент усиления: 30+15-11
  • Входное сопротивление (на частоте 60 МГц): не менее 7 кОм
  • Эквивалентное сопротивление шумов: не более 0,4 кОм

Эти параметры обеспечивают эффективную работу триода в широком диапазоне частот при высоком коэффициенте усиления.

Предельные эксплуатационные характеристики 6С51Н-В

Для обеспечения надежной и долговечной работы триода 6С51Н-В необходимо соблюдать следующие предельные режимы эксплуатации:

  • Напряжение накала: 5,7-7 В
  • Анодное напряжение: не более 120 В
  • Отрицательное напряжение на сетке: не более 55 В
  • Ток катода: не более 15 мА
  • Мощность, рассеиваемая анодом: не более 1,2 Вт
  • Мощность, рассеиваемая сеткой: не более 0,2 Вт
  • Сопротивление в цепи сетки: не более 1 МОм
  • Температура баллона: не более 250°C

Соблюдение этих ограничений гарантирует стабильную работу лампы и ее длительный срок службы.

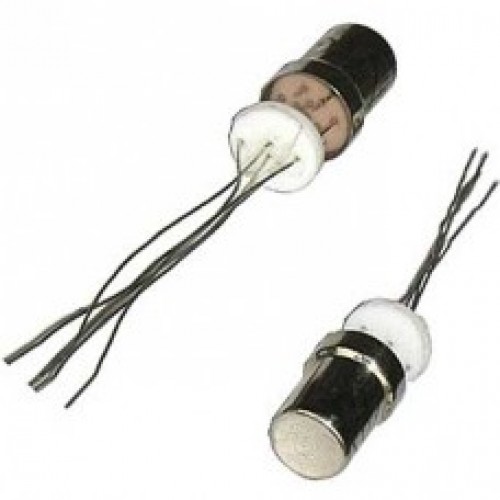

Особенности конструкции триода 6С51Н-В

Триод 6С51Н-В имеет ряд конструктивных особенностей, обеспечивающих его высокие эксплуатационные характеристики:


  • Металлокерамический корпус, обеспечивающий надежную герметизацию и теплоотвод
  • Миниатюрные размеры и малый вес (всего 3 грамма)
  • Оксидный катод косвенного накала
  • Специальная конструкция электродов для работы на высоких частотах
  • Высокая механическая прочность

Эти особенности позволяют применять 6С51Н-В в компактной аппаратуре с жесткими требованиями к габаритам и массе.

Применение триода 6С51Н-В в электронных схемах

Благодаря своим характеристикам, триод 6С51Н-В находит широкое применение в различных электронных устройствах:

  • Предварительные усилители звуковой частоты
  • Усилители промежуточной частоты в радиоприемниках
  • Генераторы синусоидальных и импульсных сигналов
  • Смесители и гетеродины в радиоаппаратуре
  • Высокочастотные каскады измерительных приборов

При проектировании схем с использованием 6С51Н-В следует учитывать его высокую крутизну и значительный коэффициент усиления.

Особенности эксплуатации триода 6С51Н-В

Для обеспечения надежной работы и длительного срока службы триода 6С51Н-В необходимо соблюдать следующие правила эксплуатации:


  • Не превышать максимально допустимые параметры, указанные в технической документации
  • Обеспечивать эффективный теплоотвод от баллона лампы
  • Использовать стабилизированные источники питания для накала и анодной цепи
  • Защищать лампу от механических воздействий и вибраций
  • Соблюдать правильную последовательность включения и выключения напряжений

При соблюдении этих условий триод 6С51Н-В способен обеспечить стабильную работу в течение длительного времени.

Сравнение 6С51Н-В с аналогами

Триод 6С51Н-В имеет ряд преимуществ по сравнению с аналогичными лампами:

  • Более высокая крутизна характеристики (11 мА/В против 7,5 мА/В у базовой модели 6С51Н)
  • Меньший уровень шумов и наводок благодаря металлокерамическому корпусу
  • Повышенная механическая прочность и устойчивость к вибрациям
  • Более широкий диапазон рабочих температур (от -60°C до +200°C)
  • Увеличенный срок службы (не менее 5000 часов)

Эти особенности делают 6С51Н-В предпочтительным выбором для ответственных применений с повышенными требованиями к надежности.


Заключение

Триод 6С51Н-В представляет собой высокоэффективный электровакуумный прибор, обладающий рядом уникальных характеристик. Его применение позволяет создавать компактные и надежные электронные устройства с высокими показателями усиления и низким уровнем шумов. При правильной эксплуатации эта лампа способна обеспечить длительный срок службы и стабильные параметры в широком диапазоне условий.


Лампа 6С51Н (триод) — DataSheet

Перейти к содержимому

Схема соединения электродов лампы 6С51Н

Корпус лампы 6С51Н



Описание

Триоды для усиления напряжения и генерирования колебаний. Оформление — в металлокерамической оболочке, сверхминиатюрное. Масса 3 г.



Основные параметры при Uн = 6.3 В, Ua = 80 В, Rк = 130 Ом
Параметр		Условия6С51Н6С51Н-ВЕд. изм.
Аналог—7586——
Ток накала—130±20130±20мА
Ток анода—9. 5±2.810±2.5мА
в начале характеристики при Uс = -7 В≤50≤50мкА
Обратный ток сетки——≤0.1мкА
Ток утечки между катодом и подогревателем—≤20≤20мкА
Крутизна характеристики—7.5±1211±2.5мА/В
Коэффициент усиления—32±1230+15-11—
Входное сопротивлениеf = 60 МГц≥7≥7кОм
Эквивалентное сопротивление шумов——≤0.4кОм
Напряжение виброшумовRа = 2 кОм≤40≤40мВ
Межэлектродные емкостивходная4.2±1.34.35±0.95пФ
выходная1. 8±0.62.2±0.6
проходная≤2.51.9±0.7
катод-подогреватель1.4±0.41.4±0.4
Наработка—≥5000≥5000ч
Критерии оценки
Обратный ток сетки——≤1.5мкА
Крутизна характеристики—≥5.5 ≥7мА/В
Изменение крутизны характеристики——≤+35-35%
Предельные эксплуатационные данные
ПараметрУсловия6С51Н6С51Н-ВЕд. изм
Напряжение накала—5.7-75.7-7В
Напряжение анода—120120В
при запертой лампе330330
Напряжение сетки отрицательное—5555В
Напряжение между катодом и подогревателем—100100В
Ток катода—1515мА
Мощность, рассеиваемая анодом—1. 21.2Вт
Мощность, рассеиваемая сеткой—0.20.2
Сопротивление в цепи сетки—11МОм
Температура баллона лампы—250250°C
Устойчивость к внешним воздействиям
Ускорениепри вибрации в (диапазоне частот)2.5 (10-150 Гц)20 (5-5000 Гц)g
при многократных ударах35150g
при одиночных ударах11000g
постоянное—150g
Интервал рабочих температур окружающей среды
—		-60…+125-60…+200°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Анодные характеристики

Анодно-сеточные характеристики

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лампа 6С51Н (триод) — Радиолампы

DIY » Справочник » Радиолампы » Лампа 6С51Н (триод)

Поиск по Статьям и Справочникам

Найти:

Радиолампы

Комментарии



Описание

Триоды для усиления напряжения и генерирования колебаний. Оформление — в металлокерамической оболочке, сверхминиатюрное. Масса 3 г.



Основные параметры при Uн = 6.3 В, Ua = 80 В, Rк = 130 Ом

ПараметрУсловия6С51Н6С51Н-ВЕд. изм.
Аналог—7586——
Ток накала		—130±20130±20мА
Ток анода—9.5±2.810±2.5мА
в начале характеристики при Uс = -7 В≤50≤50мкА
Обратный ток сетки——≤0. 1мкА
Ток утечки между катодом и подогревателем—≤20≤20мкА
Крутизна характеристики—7.5±1211±2.5мА/В
Коэффициент усиления—32±1230+15-11—
Входное сопротивлениеf = 60 МГц≥7≥7кОм
Эквивалентное сопротивление шумов——≤0.4кОм
Напряжение виброшумовRа = 2 кОм≤40≤40мВ
Межэлектродные емкостивходная4.2±1.34.35±0.95пФ
выходная1.8±0.62.2±0.6
проходная≤2.51.9±0.7
катод-подогреватель1.4±0.41.4±0.4
Наработка—≥5000≥5000ч
Критерии оценки
Обратный ток сетки——≤1. 5мкА
Крутизна характеристики—≥5.5≥7мА/В
Изменение крутизны характеристики——≤+35-35%

Предельные эксплуатационные данные

ПараметрУсловия6С51Н6С51Н-ВЕд. изм
Напряжение накала—5.7-75.7-7В
Напряжение анода—120120В
при запертой лампе330330
Напряжение сетки отрицательное—5555В
Напряжение между катодом и подогревателем—100100В
Ток катода—1515мА
Мощность, рассеиваемая анодом—1. 21.2Вт
Мощность, рассеиваемая сеткой—0.20.2
Сопротивление в цепи сетки—11МОм
Температура баллона лампы—250250°C
Устойчивость к внешним воздействиям
Ускорениепри вибрации в (диапазоне частот)2.5 (10-150 Гц)20 (5-5000 Гц)g
при многократных ударах35150g
при одиночных ударах11000g
постоянное—150g
Интервал рабочих температур окружающей среды—-60…+125-60…+200°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
