6Ж52П: характеристики, применение и особенности широкополосного пентода

Каковы основные параметры лампы 6Ж52П. Как правильно подобрать и использовать 6Ж52П в усилителях. Почему 6Ж52П считается одной из лучших ламп для входных каскадов. На что обратить внимание при выборе 6Ж52П.

Содержание

Основные характеристики и параметры лампы 6Ж52П

6Ж52П — это широкополосный малошумящий пентод, предназначенный для работы в усилителях с широкой полосой пропускания. Основные параметры лампы:

  • Напряжение накала: 6,3 В
  • Ток накала: 330 ± 40 мА
  • Максимальное анодное напряжение: 250 В
  • Максимальное напряжение на второй сетке: 250 В
  • Крутизна характеристики: 55 ± 10 мА/В
  • Внутреннее сопротивление: около 1 МОм
  • Коэффициент усиления: около 80 (в триодном включении)

6Ж52П отличается высокой крутизной характеристики и низким уровнем собственных шумов, что делает ее отличным выбором для входных каскадов усилителей.

Особенности конструкции и применения 6Ж52П

Лампа 6Ж52П имеет ряд конструктивных особенностей:


  • Миниатюрное стеклянное оформление
  • Масса лампы всего 15 грамм
  • Камерный анод для подавления динатронного эффекта
  • Вторая сетка из тонкой проволоки для снижения тока

Благодаря этим особенностям 6Ж52П обеспечивает:

  • Широкую полосу пропускания (до 100 МГц)
  • Низкий уровень собственных шумов
  • Высокую линейность характеристик
  • Возможность работы при пониженном анодном напряжении

Основные области применения 6Ж52П:

  • Входные каскады широкополосных усилителей
  • Усилители промежуточной частоты
  • Видеоусилители
  • Малошумящие предварительные усилители

Как выбрать качественную лампу 6Ж52П

При выборе лампы 6Ж52П следует обратить внимание на следующие моменты:

  • Год выпуска — предпочтительны лампы 1980-х годов
  • Отсутствие механических повреждений баллона и выводов
  • Симметричность расположения электродов внутри баллона
  • Отсутствие видимого потемнения стекла баллона

Желательно приобретать новые, не бывшие в употреблении лампы. Из бывших в эксплуатации ламп лучше выбирать экземпляры, работавшие в вертикальном положении.


Особенности включения 6Ж52П в схемах усилителей

При использовании 6Ж52П в усилителях следует учитывать ряд особенностей:

  • Рекомендуется пониженное анодное напряжение (100-150 В)
  • Напряжение на второй сетке обычно выше анодного (150-200 В)
  • Необходима тщательная развязка по питанию
  • Желательно применение малошумящих резисторов в цепи катода
  • В триодном включении дает хорошие результаты по звучанию

При правильном включении 6Ж52П обеспечивает низкий уровень шумов и искажений, широкую полосу и высокую линейность усиления.

Распространенные проблемы при использовании 6Ж52П

При эксплуатации ламп 6Ж52П могут возникать следующие проблемы:

  • Микрофонный эффект из-за механических колебаний электродов
  • Повышенный уровень шумов у некачественных экземпляров
  • Самовозбуждение из-за паразитных емкостных связей
  • Выход из строя катода при превышении допустимого тока

Для минимизации этих проблем рекомендуется:

  • Использовать амортизирующие панельки для ламп
  • Тщательно отбирать лампы по уровню шумов
  • Применять развязку и экранирование в схеме
  • Не превышать максимально допустимые режимы

Сравнение 6Ж52П с другими пентодами

По своим характеристикам 6Ж52П близка к некоторым зарубежным лампам:

  • EF86 — популярный малошумящий пентод
  • EF184 — высокочастотный пентод с высокой крутизной
  • 6AU6 — миниатюрный пентод с похожими параметрами

Основные преимущества 6Ж52П:

  • Более высокая крутизна характеристики
  • Меньший уровень собственных шумов
  • Возможность работы при пониженных напряжениях
  • Лучшая линейность характеristik

Это делает 6Ж52П одной из лучших ламп для входных каскадов усилителей.

Примеры схем усилителей на 6Ж52П

Существует множество схем усилителей, использующих лампу 6Ж52П. Вот несколько популярных вариантов:

  • Однотактный усилитель с 6Ж52П на входе и 6П45С в выходном каскаде
  • Двухтактный усилитель с парой 6Ж52П во входном каскаде
  • Предварительный усилитель-корректор на двух лампах 6Ж52П
  • Ламповый микрофонный предусилитель с 6Ж52П

При проектировании усилителей на 6Ж52П следует уделять особое внимание:

  • Качественному источнику питания с хорошей фильтрацией
  • Правильному подбору режимов работы лампы
  • Минимизации паразитных связей в схеме
  • Применению качественных пассивных компонентов

Советы по эксплуатации усилителей с 6Ж52П

Для получения наилучших результатов при использовании 6Ж52П рекомендуется:

  • Дать лампам прогреться не менее 15-20 минут перед прослушиванием
  • Периодически проверять режимы работы ламп
  • Заменять лампы после 2000-3000 часов работы
  • Использовать качественные соединительные кабели
  • Обеспечить хорошую вентиляцию усилителя

При правильной эксплуатации усилители на 6Ж52П способны обеспечить отличное качество звучания на протяжении долгого времени.


Лампа 6Ж52П


Лампа 6Ж52П — широкополосный малошумящий пентод. Используется для работы в широкополосных усилителях. Оформление — миниатюрное, в стеклянной оболочке, массой 15 г.


Схема 6Ж52П
Цоколёвка 6Ж52П
Размеры 6Ж52П

6Ж52П характеристики


при Uн = 6.3 В, Uа = 100 В, Uс2 = 150 В, Rк = 24 Ом


Наименование6Ж52П
Ток накала330 ± 40 мА
Ток анода 6Ж52П42 ± 11 мА
Ток второй сетки≤ 8 мА
Обратный ток первой сетки (при Uc1 = −1.3 B, Rc1 = 0.5 МОм)≤ 0.2 мкА
Крутизна характеристики55 ± 10 мА/В
Эквивалентное сопротивление внутриламповых шумов (при f = 30 МГц)≤ 150 Ом
Напряжение виброшумов (при Ra = 2 КОм)≤ 250 мВ
Наработка≥ 1000 ч
Критерии оценки:
  обратный ток первой сетки≤ 2 мкА
  крутизна характеристики по каждому аноду≥ 36 мА/В

Предельные эксплуатационные данные пентода 6Ж52П


Наименование6Ж52П
Напряжение накала5. 7 − 7 В
Напряжение анода250 В
Напряжение анода при запертой лампе500 В
Напряжение второй сетки250 В
Ток катода60 мА
Напряжение между катодом и подогревателем200 В
Мощность, рассеиваемая анодом7.5 Вт
Мощность, рассеиваемая второй сеткой1.2 Вт
Сопротивление в цепи первой сетки0.5 МОм
Температура баллона лампы 6Ж52П
250°C
Температура окружающей среды−60…+85°c


Анодные характеристики 6Ж52П
Анодно-сеточные характеристики 6Ж52П

Лампа 6Ж52П (пентод) — DataSheet

Схема соединения электродов лампы 6Ж52П

Корпус лампы 6Ж52П

Цоколь миниатюрных ламп с диаметром 22,5 мм



Описание

Пентод широкополосный малошумящий для усиления в широкополосных  усилителях. Оформление — в стеклянной оболочке, миниатюрное. Масса 15 г.

Основные параметры при Uн = 6.3 В, U= 100 В, Uс2 = 150 В, Rк = 24 Ом
ПараметрУсловия
6Ж52ПЕд. изм.
Аналог
Ток накала330±40мА
Ток анода42±11мА
Ток второй сетки≤8мА
Обратный ток первой сеткипри Uс1 = -1,3 В Rc1=0,5 МОм≤0.2мкА
Крутизна характеристики55±10мА/В
Эквивалентное сопротивление шумовf =30МГц≤150Ом
Напряжение виброшумовRа = 2 кОм≤250мВ
Межэлектродные емкостивходная13,5±3,5пФ
выходная1,8+0,7-0,2
проходная ≤0,05
Наработка≥1000ч
Критерии оценки
Крутизна характеристики≥36мА/В
Обратный ток первой сетки≤2мкА



Предельные эксплуатационные данные
ПараметрУсловия6Ж52ПЕд. изм
Напряжение накала5,7-7В
Напряжение анода250В
при запертой лампе500
Напряжение второй сетки250В
Напряжение между катодом и подогревателем200В
Ток катода60мА
Мощность, рассеиваемая анодом7,5Вт
Мощность, рассеиваемая второй сеткой1,2
Сопротивление в цепи первой сетки0.5МОм
Температура баллона лампы250°C
Интервал рабочих температур окружающей среды-60…+85°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Анодные характеристики



Анодно-сеточные характеристики

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

6Ж52П [Аудио-википедия]

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/6Zh/6Zh52P

https://www.hi-fi.ru/audioportal/topic/1509-usilitel-na-odnoy-lampe-6zh52p/


Александр, что это за провокационные разговорчики в строю? Типа ты не знаешь какие лампы употребляются в человечьих корректорах?? 8)ъ
Отвечаю – WE 437, на худой конец DA-3 (это для первого каскада). Есть правда небольшой нюанс – 437-е стоят по 350 баксов за неподобранная штука в розница. На сумму 4-х неподобранных можно купить 500 шт. 6Ж52П, аналогом которой и является DA-3, потом пару месяцев поупражняться с ними и получить суперподобранные безмикрофонные пары в кол-ве на всю оставшуюся жизнь.
Сергей Рубцов


Надо бы ещё указать, что их ламп 6Ж52П приходится выбрасывать в мусорное ведро три лампы из четырёх из-за их микрофонного эффекта.
Ценным было бы наблюдение, лампы какого завода и каких выпусков являются наиболее «звучащими» из 6Ж52П.
Шалин


6ж52п в триодном включении имеет немного большую мощность и больший коэффициент усиления 65.

попробовал 6ж52п выпуск 1992 год. возбуждаются.
при уменьшении напряжения до 200 вольт возбуд прекратился.
у меня были 70х годов-все нормально при 250 вольтах
Сергеев


Высокая крутизна и линейность пентода 6Ж52П в сочетании с нагрузкой генератором тока в виде скоростного германиевого транзистора П605А позволяет получить достаточно большое усиление (к = 100) при работе на пассивную RIАА-цепочку и обойтись всего одним каскадом для ММ-головки


Теперь о деталях: самая капризная штука здесь – 6Ж52П! Наш корректор – вещь ручной индивидуальной работы, а потому необходим подбор: применяются лампы только новые, выпущенные после 1991 г., не бывшие в употреблении. Дело в том, что в телевизорах УЛПЦТ-61 (а именно оттуда они чаще всего и попадают на рынок) лампы установлены горизонтально, и после длительной эксплуатации из-за провисания электродов возникает неустранимый шум и звон, совершенно недопустимый в нашем случае. К сожалению, «поющие» экземпляры встречаются и среди новеньких, так что покупайте с запасом – на хорошую вещь нужно немного потратиться


Вчера испытал 6Ж52П (триодн.вкл) с дроссельной нагрузкой в аноде (R=157 Ом, L=30 Гн). Смещение 1.4В, ток 20мА, на аноде 245В.
Коэф. усиления 80. С лампой 300В на выходе очень даже неплохо звучит.
Воевода


Что-то маловато смещение…
У меня при 225 вольт и токе 20 ма уже 1,6в было. Видно очень разнятся лампы.
Шалин


И наконец, в 1968 году сделаны наиболее совеpшенные из всех шиpокополосных ламп.
6Ж52П с кpутизной 55 мА/В пpи межэлектpодных емкостях пpимеpно как у 6Ж11П.
6Ж52П выпускалась по двум pазличным ТУ. Одна – для спецпpименений, шиpокополосных усилителей малого сигнала. Дpугая – с увеличенной мощностью pассеяния на аноде, для выходных усилителей, в основном в цветных телевизоpах, где она pаботала в видеоусилителе яpкостного сигнала, сpазу на тpи катода цветного кинескопа (цветное изобpажение получалось путем подачи на все катоды яpкостного сигнала, а на модулятоpы – pазных цветноpазностных сигналов).
Очень хоpошо в этих лампах подавлен динатpонный эффект, что обеспечивается сочетанием обьемного заpяда между втоpой сеткой и анодом, дающего минимум потенциала, и камеpного анода – анод имеет глубокие углубления (камеpы), благодаpя чему выбитые из анода втоpичные электpоны поглощаются стенками камеp, не достигая втоpой сетки. Это позволило установить для 6Ж52П штатный pежим с напpяжением анода в полтоpа pаза меньшим, чем напpяжение втоpой сетки. Пониженный ток втоpой сетки в этих лампах достигнут пpименением для втоpой сетки тонкой пpоволоки.
pogorily


Я уже писал ранее, что при анодном 200 вольт микрофонный эффект и свист намного меньше проявляется.
Сергеев Сергей


6Ж52П – Мю=64–70, Ri1k
Манаков


6Ж52П в триоде мю = 80, S = 50 ма/в, Ri = 1,6 ком
Шалин


А вы стабилизировали анодное? это очень важно.
6ж52п из-за микрофонного эффекта придает звуку как бы ревербирацию.
Получается эффект большого зала. Многим это нравится. 6с45п более аналитична.
Сергеев Сергей


Входным пентодом неплохо бы поставить 6Ж52П, как наиболее токовый из всех наших пентодов. Даже скажу совсем страшный секрет: 6Ж52П 1980 года выпуска ОЧЕНЬ МАЛО МИКРОФОНЯТ. Можно применять во входной цепи корректора. (Всё! Теперь взлетят цены на этот год выпуска! )
Шалин


6ж52п работающая на транс. устроила меня нетолько своей крутизной.Эта лампа в триоде имеет очень богатый и насыщенный звук в плане обертонов! мне нравится. попробуйте найти хотябы похожий триод???
Лампа должна работать только на транс!
Все остальные включения, не музыкальны!
atal


Поддерживаю! Оно стоит того, чтобы из десятков экземпляров выбрать что-то более-менее немикрофонящее.
eugen@3B


Судя по тем ВАХ-ам, что у меня есть, это слишком много для нее.

При смещении в 1.6в нужно около 200в/30мА на аноде и тогда будет на аноде рассеиваться около 0,9 максимальной допустимой мощности рассеивания анода, что и желательно, дабы она долго жила.
Arkadi


На руках было 50 шт. 6ж52п — новых, не б/у. 6 шт. отправил в помойку сразу после Л1-3. Из оставшихся уже отбраковал ещё шт. 20.

Ближайшая из фирменных ламп к 6ж52п на мой взгляд — EL802 (Pl802). Но и те отстают по Ri и мощности анода.
Кружка


Лампы 6Ж52П выпускались в 2х вариантах исxодя из файла http://pepina.org/pdf/tube/6g52p.pdf

И статьи Погорилова https://pogorily.livejournal.com/49265.html

«6Ж52П с кpутизной 55 мА/В пpи межэлектpодных емкостях пpимеpно как у 6Ж11П. 6Ж52П выпускалась по двум pазличным ТУ. Одна — для спецпpименений, шиpокополосных усилителей малого сигнала. Дpугая — с увеличенной мощностью pассеяния на аноде, для выходных усилителей, в основном в цветных телевизоpах, где она pаботала в видеоусилителе яpкостного сигнала, сpазу на тpи катода цветного кинескопа (цветное изобpажение получалось путем подачи на все катоды яpкостного сигнала, а на модулятоpы — pазных цветноpазностных сигналов).
6Ж52П * — пентод шиpокополосный для пpедваpительных усилителей специального назначения, по ТФ3.300.078 ТУ.
6Ж52П * * — пентод шиpокополосный для пpименения как в пpедваpительных усилителях (пpи напpяжении анода 100 вольт), так и в оконечных усилителях, в частности видеоусилителях по ГОСТ 17344-71.
Тип Uf If Ua Ug2 Ug1 Ia Ig2 S Pam Ci Co Cf
6Ж52П * 6,3 330 100 150 (24) 41 <8 55 7,5 13,5 1,8 <0,05
6Ж52П * * 6,3 330 100 150 (24) 42 <8 55 10 13,5 1,8 <0,05

Вариант по ГОСТ колба чуть больше, контакты ножек 1 и 3 соединены, менее «звенящие».
Владимир Ник


Пересмотрел свои лампы, у «отбракованных» по возбуждению 1 выводы свободны. Из работающих в усилителе оставшихся двух ламп — у первой, 76 г.в 1 и 3 выводы соединены внутри баллона, что видно визуально, у второй, 90 г.в, этого соединения нет, разница по диаметру баллона всего около 1 десятки в пользу первой. Электродные системы у обоих ламп перекошены.По параметрам обе ламп практически точная пара по всем показателям, включая КНИ, не микрофонят, по звуку я разницы тоже не улавливаю.
Robinzon_T11


Холодный накал
изменено
Март 2020
прибор BR2822 [100Гц], акт. сопр., Ом:


Все лампы — Новосиб. До 1985 г. — старый логотип. В интервале апрель..октябрь 1985 г.
R накала изменилось с 2хх Ом до 4+ Ом. Пара 1977 г. имеет две лапы «таблетки», далее — одна.
Позже сентября 1981 г. ГОСТовских ламп нет

У ВСЕХ ПРИ ИЗМЕРЕНИИ быстро РАСТЕТ R[????]. 6Ж52П ГОСТ
4/5 [330мА+-40] 1977 — 2.972 2.984
https://www.istok2.com/data/491/
6Ж52П ГОСТ
без логотипа завода, 1981 — 2.795
6Ж52П ГОСТ
— 2.624р 2.760р 2.766р 2.773р
6Ж52П ТУ
апр. 1983 — апр. 1985 — 2.797 2.803 2.821 2.836 2.908
6Ж52П ТУ
окт. 1985 — апр. 1990 —
4.886 4.924 4.925 4.930 4.940 5.010 5.020 5.047 5.187 6Ж52П ТУ
без логотипа завода, 1990 — 5.065 5300
6Ж52П ТУ
май 1991 — март 1993 — 4.860 4.949 4.969 5.220 5.000 5.035 5.177 5.420


Лампа электронная 6Ж52П

Справочник количества содержания ценных металлов в электронной лампе 6Ж52П согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на одну единицу изделия.

Содержание драгоценных металлов в лампе электронной 6Ж52П

Золото: 0 грамм.
Серебро: 1,30E-04 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.

Источник информации: .

Фото Лампа электронная 6Ж52П:

Лампа электронная виды

Электронная лампа, радиолампа
— электровакуумный прибор (точнее, вакуумный электронный прибор), работающий за счёт управления интенсивностью потока электронов, движущихся в вакууме или разрежённом газе между электродами.

Радиолампы массово использовались в ХХ веке как активные элементы электронной аппаратуры (усилители, генераторы, детекторы, переключатели и т. п.). В настоящее время практически полностью вытеснены полупроводниковыми приборами. Иногда ещё применяются в мощных высокочастотных передатчиках и аудиотехнике.

Электровакуумный прибор, в котором создаётся поток электронов, движущихся в вакууме, и осуществляется управление этим потоком с помощью одного или нескольких электродов.

Их действие основано на явлении термоэлектронной эмиссии (испускании электронов нагретым твёрдым телом) и действии электрического поля на движущиеся заряды. Предназначены для усиления, модуляции, детектирования, выпрямления и генерирования электрических колебаний. По числу электродов делятся на диоды, триоды, тетроды, пентоды и т. д.; по способу подогрева катода – на лампы прямого и косвенного накала; по конструкции – на стеклянные лампы с цоколем и пальчиковые, металлические, металлостеклянные и металлокерамические.

Любая электронная лампа представляет собой металлический, стеклянный или керамический баллон, внутри которого укреплены электроды. В баллоне создаётся высокий вакуум, необходимый для того, чтобы газы не мешали движению электронов в лампе. Источником электронов является отрицательный электрод – катод. Роль катода выполняет нить накала либо небольшая трубка из особого вещества, нагреваемая помещённой внутрь нитью. Положительный электрод – анод, окружающий катод, – имеет форму цилиндра или коробки без торцевых стенок.

О комплектующем изделии – Лампа электронная

Лампа электронная – видео.

Как работает диод – видео.

Идея совмещения полупроводникового и вакуумного прибора в одном едином устройстве выдвигалась на различных этапах развития электроники. Одним из наиболее успешных примеров ее применения были лампы ЭПЛ-1 выпускавшиеся в 70-90тых годах и предназначенные для усиления и формирования наносекундных импульсов большой мощности. ЭПЛ представляет собой гибрид электровакуумной лампы и полупроводникового прибора.

ЭПЛ можно рассматривать как транзистор, в котором электронный луч играет роль элемента, управляющего инжекцией носителей в обратно смещённом полупроводниковом p-n переходе. Они используют эффект умножения тока в полупроводнике.

При бомбардировке полупроводниковой мишени, представляющей собой запертый p-n-переход, электронным потоком с энергией порядка 10 кэВ, в мишени происходит умножение электронного тока в сотни раз. Для управления электронным потоком используется управляющая сетка. Диод мишени работает в режиме максимального приближения к лавинному пробою, поэтому любое заметное уменьшение лавинного напряжения диода приводит к значительному ухудшению характеристик прибора.

Характеристики диодов 6Ж52П:

Купить или продать а также цены на Лампа электронная 6Ж52П:

Оставьте отзыв о 6Ж52П:

Сервис объявлений OLX: сайт объявлений в Украине

Одесса, Приморский Сегодня 02:23

3 200 грн.

Договорная

Киев, Днепровский Сегодня 02:22

Без фото

200 грн.

Договорная

Львов, Франковский Сегодня 02:21

Киев, Деснянский Сегодня 02:21

Черновцы Сегодня 02:21

350 грн.

Договорная

Черкассы Сегодня 02:21

Платье

Одежда/обувь » Женская одежда

Днепр, Новокодакский Сегодня 02:21

Однотактный ламповый усилитель на 6П45С, 6Ж52П.

Однотактный ламповый усилитель на 6П45С, 6Ж52П.

Однотактный ламповый усилитель на 6П45С, 6Ж52П.

Принципиальная электрическая схема усилителя:

Усилитель рассчитан на совместную работу со звуковой картой компьютера, CD или DVD проигрывателем. Выходное напряжение ЦАПа этих устройств (+2,5В) является опорным для первой лампы, поэтому включаться и выключаться усилитель и источник должны одновременно. В данной схеме это предусмотрено, включение и выключение происходит при нажатии кнопки «Вкл» на DVD проигрывателе. В источнике также должна быть предусмотрена программная регулировка уровня выходного сигнала т.к. усилитель своего регулятора громкости не имеет.
 Описание схемы.
Наиболее сложным в данной конструкции является узел на первой лампе, рассмотрим его работу более подробно. На выходе ЦАПа, как видно из схемы присутствует положительный потенциал величиной +2,5 вольта, подавать такое напряжение прямо на сетку первой лампы нельзя. Для компенсации этого напряжения в разрыв сеточного провода включена батарейка на 4,5 вольта (3+1,5) минусом к сетке, этим мы перекомпенсировали плюсовое напряжение ЦАПа на -2,0 вольта. Формула для расчета потенциала сетки при положительном напряжении источника дана ниже. Ec = Uист. + ( -Uбат. ) + ( -0,5Uнак. ) — для прямонакальных ламп. Ec = Uист. + ( -Uбат. ) — для ламп косвенного накала. Постоянными величинами в этой формуле являются Uист. и -0,5Uнак. Напряжение батарейки можно менять ступенями с шагом 1,5 вольта, подбирая таким образом потенциал сетки. Анодной нагрузкой первой лампы является не постоянный твердотельный резистор, а его вакуумный аналог, который по линейности ничуть не хуже, а звук с ним гораздо лучше.  Вакуумный резистор обладает двумя несомненными достоинствами – это абсолютная линейность в заданном диапазоне изменения напряжения и возможность регулировки, что необходимо в данной схемотехнике. Были сняты ВАХ следующих ламп – 6П14П, 6П15П, 6П43П, 6П9, 6П6С, EL-84. Наиболее линейной оказалась EL-84, за ней идут 6П15П и 6П14П, остальные показали удовлетворительные результаты. Хотя, может кому-то звук на 6П9 понравиться больше. Падение напряжения на лампе EL-84 является напряжением смещения выходной лампы усилителя и составляет 70±5 вольт. Его можно регулировать резистором 220 кОм, изменяя тем самым ток 6П45С. В усилителе применена задержка подачи полного рабочего тока на выходную лампу. Работает этот узел так – при включении питания транзистор КП103Л открывается нулевым потенциалом на затворе, следовательно КТ315Г закрыт. Далее начинает заряжаться емкость С1 через обмотку реле К1 и обратносмещенный диод Д226. Примерно через 1,5 минуты полевой транзистор закрывается, биполярный открывается, срабатывает и самоблокируется реле К1. Контактами К1.2 замыкается резистор 680 Ом и подается полный рабочий ток на выходную лампу, а контакты К1.1 разряжают емкость С1 через диод Д226. Это нужно для того чтобы при повторном включении цикл повторился с тем же интервалом – 1,5 минуты. Конденсатор С1 нужен хорошего качества и с малым током утечки, в схеме стоит К40У-9. Кенотронные блоки питания особенностей не имеют, тут чем проще тем лучше, без всяких стабилизаторов и прочих наворотов. Фильтрующие емкости выбраны очень большие по 1000 мкФ. Это нужно для уменьшения просадки напряжения на каскадах. Единственное, им нужно дать разогреться минут 15–20. В DVD проигрывателе «Akira», с которым в данный момент работает усилитель, на выходе правого и левого каналов ЦАПа стоят два планарных резистора по 300 кОм они нужны для правильной работы схемы перекомпенсации.
Конструкция и детали.
Конструктивно усилитель выполнен в виде 2-х моноблоков. Выходной трансформатор Т1 от усилителя «Прибой», не переделанный, все секции первичной обмотки соединяются последовательно, вторичка без изменений. Трансформатор Т2 – перемотанный ТС-270 Реле К1 – РЭН34-Т ХП4.500.000-02 К2 – РП21-УХЛ04 Катушка L1 – любой фильтрующий дроссель из телевизора, принтера, монитора и т.д. Межблочный кабель – посеребренный РК от старой военной радиостанции.
Звук.
Звук в основном зависит от линейности вакуумной нагрузки и очень похож на работу дроссельного каскада, но более динамичный, мощный и акцентированный по всему диапазону. Вместе с тем звук живой, а искажения на слух, благодаря высокой линейности первого каскада, практически не ощущаются. Мощность усилителя не большая – около 4,5 ватт в номинале и 6 ватт до ограничения, что вполне достаточно для жилой комнаты. Чувствительность около вольта.

Источник

На главную
Еще 60 схем ламповых усилителей

6Ж52п в триоде фонокорректор схема мир аудио

Электронное
периодическое издание

Предусилитель-корректор RIAA «PHARAON».

Предусилитель-корректор»PHARAON» был создан на основе моих представлений о звуке и элементной базе, а именно — только двублочная конструкция, трансформаторные каскады, кенотронные выпрямители, могучие дроссели, батарейное сеточное питание, отсутствие местной и общей ООС. Эти представления не претендуют на истину в последней инстанции, поэтому принимаются любые возражения и дополнения по конструкции. Название также довольно громкое, но внешний вид говорит сам за себя.

Полоса усиливаемых частот (по уровню -0,5дб) — 14Гц — 30кГц.
Точность следования RIAA — 0,5дб.
Входная чувствительность (ММ) — 5мВ.
Входная чувствительность (МC) — 0,25мВ.
Отношение сигнал-шум — 73дб.
Перегрузочная способность — 36дб.
Разделение каналов — 60дб.
Максимальный неискажённый выходной сигнал — 20,5В.
Выходное сопротивление — 16Ом.
Коэффициент усиления — 46дб.
Масса блока питания — 14кг.
Масса предусилителя-корректора — 9кг.

Особенности конструкции корректора

Данная конструкция обладает большой сложностью: огромным количеством намоточных элементов, а именно трансформаторов и дросселей. Сразу оговорюсь, что в данной конструкции нет ни одного покупного моточного изделия: ВСЕ силовые и звуковые трансформаторы, а также дроссели в цепях питания рассчитаны и намотаны мной лично, поэтому изготовление данного корректора заняло около года. Все трансформаторы и дроссели прошли вакуумную пропитку (за исключением входных МС-трансформаторов) и заключены в пермаллоевые экраны. Вся силовая проводка выполнена серебрянным проводом во фторопластовой изоляции сечением 0,35 кв.мм., позаимствованным у отечественной военной промышленности. Все конденсаторы отобраны по тангенсу угла потерь и токам утечки, а также подобраны по ёмкости в пары поканально. Несущей основой (шасси) для блоков питания и предусилителя являются фрезерованные и полированные алюминивые листы толщиной 8мм, которые вкладываются сверху в корпуса, изготовленные из красного дерева. Свободные места на шасси и внутренняя поверхность корпусов обработаны листами автомобильного вибро- и шумоизолятора «Noisebuster».

Кабель питания, соединяющий два блока, также выполнен серебрянным проводом в посеребрянном экране. Каждая лампа в корректоре получает анодное питание по своему отдельному проводнику, что снижает перекрёстные искажения. Накалы на две выходные 6B4G (6C4C) и остальные лампы поступает по своим проводникам, выполненным в виде витой пары. Кабель помещен в пластмассовый гофр и усажен термоусадкой. На концах кабеля питания висят завинчивающиеся воячечные разъёмы 30Б32Ш1У2 с позолоченными контактами.

Особенности схемного построения корректора

Собственно, каких-то особых хитростей в схеме нет. Конструкция представляет собой трёхкаскадный усилитель с анодными трансформаторными нагрузками с разнесённой по каскадам цепью коррекции RIAA. Элементы R2 и С1 формируют АЧХ в области верхних частот, а цепь R3, R5, С2 — в области нижних частот. Сеточное смещение на всех лампах реализовано с помощью батареек: на первом каскаде стоит элемент 1,5В типоразмера «АА», на втором — литиевый элемент 3,0В «Panasonic» типоразмера С2430, на третьем — четыре последовательно соединённых 12 вольтовых батереи типоразмера 23А. В процессе настройки звука пробовались подгрузка батареек высокоомными резисторами и шунтирование конденсаторами «Black Gate», а также плёночными кондёрами «Wima» — прослушивание показало, что чем меньше «дерьма», тем лучше — при шунтировании конденсаторами появлялась какая-то сухость и небольшая грязь на верхних частотах.

Катоды всех ламп жёстко сидят на «земле»- никаких катодных резисторов и конденсаторов — это ещё один мой незыблемый принцип. Все анодные звуковые трансформаторы намотаны на разрезных ленточных сердечниках сечением 8кв.см. и помещены в пермаллоевые экраны, сваренные лазерной сваркой и покрашеные высокотемпературной порошковой краской. МС-трансформаторы намотаны на пермаллое 79НХ сечением 2,5кв.см. и заключёны в пермаллоевый экран. Трансформаторы имеют отводы для головок 3, 10 и 30 Ом и повышают входной сигнал в 20раз. Полоса пропускания их составляет 14Гц(0дб) — 50кГц(-1,2дб). Так как в основном используется МС головка DV-20XL профессора Таминари, в корректоре распаяны 30-омные отводы.

Первый каскад построен на лампе 6Ж52П, включённой в триод. Почему именно она? Во-первых, изначально ставилась задача построить именно трансформаторный входной каскад и при этом получить максимальное усиление при малом уровне шумов и «микрофона», а на эту роль подходят далёко не все лампы; во-вторых было спаяно и отслушано несколько вариантов входного каскада на октальных и пальчиковых лампах (6Н8С,6Н9С,6С3П,6С4П и Е88СС и т.д.) — в итоге выбор пал на 52-ую вследствие мощного, динамичного и музыкального звучания и очень малого шума. Окончательный вариант получился очень не плох — с трансформатором 1:1,25 усиление первого каскада составляет 91 раз!, согласитесь, практически нереально для любого малошумящего триода (хотя я предпочитаю именно триоды — всегда и везде). Единственная проблема состояла в том, что 6Ж52П обладает очень высокой крутизной (порядка 55мА/В) и склонна к самовозбуждению — поэтому потребовалось изготовить пару сеточных антипаразитных дроссельков (на схеме не указаны). Конструкция обычна — пара десятков витков на оправке, затем пропитаны парафином. Провод применялся от ВЧ контура приёмника выпущенного в 37 году заводом Козицкого. Кстати, сначала был реализован вариант без сеточных дросселей, который содержал газовые стабилитроны СГ3С+СГ2С в анодах, которые удерживали напряжение на безопасном уровне(180В) с точки зрения возбуждения, но ток через лампы при этом был достаточно мал и они не раскрывали себя полностью. Поэтому всё это дело было убрано, напряжение на анодах поднялось до 240В, ток через каждую лампу составил 20мА — тут то, наконец, лампы запели; а стабилитроны остались торчать в корпусе, как памятник). Хочу потом подключить их на анодное питание 6B4G, чтобы светились как индикаторы включения — красиво).

Оставшиеся два каскада особенностей не имеют, за исключением качественных ламп — Е88СС «Special Quality» производства Philips 50-годов и 6B4G «Sylvania» 1944 года выпуска. Анодный ток Е88СС — 10мА, 6B4G — 50мА. Наверно, многие спросят зачем в выходном каскаде применена достаточно мощная лампа? Ну, во-первых, от моей любви к прямонакальным триодам, во-вторых, чтобы получить низкое выходное сопротивление,так как корректор работает на мой предусилитель, собранный на Е88СС и имеющий достаточно низкое входное сопротивление, так как в нём используется входной трансформатор регулировки уровня, а в-третьих корректор с лёгкостью «тащит» любые наушники, имеющие сопротивление от 16 Ом.

Блок питания корректора

Анодное питание корректора кенотронное — применены очень хорошие кенотроны 5Y3WGTA «CBS» Industrial tube 1955 года выпуска с коричневым цоколем — по сравнению с 5Ц4М они намного лучше прорабатывают бас и середину.
В питание первого каскада были изготовлены дроссели с индуктивностью 100 Гн, при этом их активное сопротивление составляет всего 800 Ом — такая большая индуктивность потребовалась для того, чтобы исключить электролитические конденсаторы (с присущей им «грязью» на верхних частотах) в анодах ламп первого каскада.
Питание обоих каналов осуществляется покаскадно от трёх отдельных выпрямителей (сделано это для того, чтобы питание на каскадах каждого канала было одинаковое), проникание усиленного сигнала из канала в канал практически устранено развязывающими LC-фильтрами. Величина разделения каналов намного превышает возможности любой головки.
Экзотических деталей в блоке питания не применялось — электролитические конденсаторы «Rubicon» и «раздетые» МБГО-2. Правда, недавно была найдена достойная замена электролитов и МБГО неким пропиленом некоей малоизвестной фирмы, но пока распространяться не буду, пока не опробую.

В прослушивании и доводке аппарата использовались два виниловых проигрывателя дядюшки Флеттчера — «Nottingam Horizon + Audio Note IQ2» и «Nottingam Spacedeck + Dynavector DV-20HL». Звук на обоих аппаратах был прозрачный, мощный, быстрый и утонченный. Единственное, на МС головке, естественно, динамика была получше. Порадовала очень хорошая прорисовка пространства — в глубину и ширину. Инструменты звучат правильно и имеют правильные размеры, вокруг них явственно чувствуется «воздух». Но больше всего порадовала середина — очень проработана, звучит легко, от женского вокала бегают мурашки, я думаю, здесь в первую очередь заслуга трансформаторов.

Николай Гладышев,
2004г, С.Петербург.

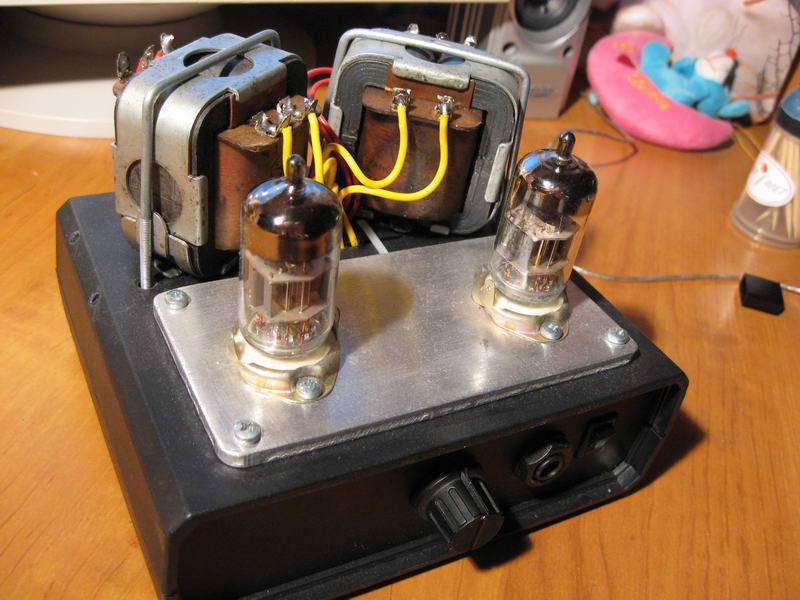

Универсальная одноламповая схема предусилителя, усилителя для телефонов и усилителя мощности.

Усилитель на ОДНОЙ лампе можно применить для разного назначения. Основные параметры зависят от примененного трансформатора.

Изначально хотелось собрать усилитель из книги М.Торопкина на 6с45п. Остановило более низкое анодное-150вольт у 6с45п. 6ж52п в триодном включении имеет немного большую мощность и больший коэффициент усиления 65, большее анодное -250 вольт.

И один из плюсов — дефицитность 6с45п и доступность 6ж52п. 6ж52п требует отбор по минимуму микрофонного эффекта.

При использовании ТВЗ 1-9 получается хороший усилитель для наушников и маломощный усилитель для колонок высокой чувствительности или для компьютерной акустики.

Использовав пять усилителей с сабвуфером , получаем ламповый домашний театр.

Динамики типа 3гд-38 или аналогичные будут великолепно воспроизводить середину и верха при небольшой мощности.

В схеме можно использовать батарейное смещение, достаточно поставить батарейку в сетку и соединить катод с общим проводом. Или аккумулятор в катод. Кому что нравится. Не забывайте что ток анода 30 ма.

Некоторые параметры с ТВЗ 1-9 на нагрузке 8 ом: Мощность- 0.8 ватт (до начала искажений синусоиды по осциллографу). Выходное сопротивление-2.8 ом. Диапазон частот по уровню -3дб – 40-32000 гц.

Автор: Сергеев Сергей

Радиолампы, использованные в статье:
  1. 6Ж52П
  2. Все статьи с данной радиолампой
  3. Справочные данные

Вас может заинтересовать:

Комментарии к статье:

стас, если ты комикадзе, то 220 из розетки для тебя в самый раз.
Дата: 2019-05-21
А как 250 вольт питания никак не заменить 220, чтоб просто из розетки?
Дата: 2015-03-28
Добавил: Еж колючий
Усилитель на двух 6н23п предназначен для высокоомных наушников — от 150 Ом и выше, а лучше всего — 600 Ом. И там с «качкой» — все нормально, уши не выдерживают. Обосрать схему не понимая назначения — как это по-нашему! А эта схема — вообще универсальная, все от выходного трансформатора зависит.
Давайте в пятерку BMW насыпем две тонны кирпичей — она быстро поедет? Так она, оказывается — слаба для качки! Фуфло машина)))
Дата: 2014-04-17
Добавил: Сергей
Сделал себе для наушников усилитель на двух 6н23п. Ребята, он слаб для качки. Делайте мощнее. Не тратьте время зря, потому, как на импортной микросхеме уши звучат убедительней. Я сравнивал, все прекрасно, не хватает лишь мощности.
Дата: 2014-01-05
Добавил: Александр
А можно ли вместо выходного трансформатора поставить наушники тон-2?
они высокоомные, поэтому должно заработать
Дата: 2012-12-10
Добавил: Виктор
Забавно — имею в виду коментарии.
Дата: 2012-09-14
Добавил: Борис
Прошу всех кто знает цоколевку EF860?
Дата: 2011-04-05
Ход мысли-впечатляющ!Однако,индуктивные связи на выходе-фатальны своею непредсказуемостью.Токовое развитиецелесообразно (С МОЕЙ ТОЧКИ ЗРЕНИЯ)доверить тривиальному,согласованному транзисторному тракту.Лампового развития в роли гальванической развязки вполне достаточно для достижения приемлевого качества обработки сигнала.При этом-не следует игнорировать качественными параметрами исходных деталей(кремний-германий).Настоятельно рекомендую ознакомиться с наследием ныне покойного Акулиничева!
Дата: 2010-10-06

При перепечатке материалов ссылка на первоисточник обязательна

Листок
Datasheet

Александр, что это за провокационные разговорчики в строю? Типа ты не знаешь какие лампы употребляются в человечьих корректорах?? 8)
Отвечаю – WE 437, на худой конец DA-3 (это для первого каскада). Есть правда небольшой нюанс – 437-е стоят по 350 баксов за неподобранная штука в розница. На сумму 4-х неподобранных можно купить 500 шт. 6Ж52П, аналогом которой и является DA-3, потом пару месяцев поупражняться с ними и получить суперподобранные безмикрофонные пары в кол-ве на всю оставшуюся жизнь.

Надо бы ещё указать, что их ламп 6Ж52П приходится выбрасывать в мусорное ведро три лампы из четырёх из-за их микрофонного эффекта.
Ценным было бы наблюдение, лампы какого завода и каких выпусков являются наиболее «звучащими» из 6Ж52П.
Шалин

6ж52п в триодном включении имеет немного большую мощность и больший коэффициент усиления 65.

попробовал 6ж52п выпуск 1992 год. возбуждаются.
при уменьшении напряжения до 200 вольт возбуд прекратился.
у меня были 70х годов-все нормально при 250 вольтах
Сергеев

Высокая крутизна и линейность пентода 6Ж52П в сочетании с нагрузкой генератором тока в виде скоростного германиевого транзистора П605А позволяет получить достаточно большое усиление (к = 100) при работе на пассивную RIАА-цепочку и обойтись всего одним каскадом для ММ-головки

Теперь о деталях: самая капризная штука здесь – 6Ж52П! Наш корректор – вещь ручной индивидуальной работы, а потому необходим подбор: применяются лампы только новые, выпущенные после 1991 г., не бывшие в употреблении. Дело в том, что в телевизорах УЛПЦТ-61 (а именно оттуда они чаще всего и попадают на рынок) лампы установлены горизонтально, и после длительной эксплуатации из-за провисания электродов возникает неустранимый шум и звон, совершенно недопустимый в нашем случае. К сожалению, «поющие» экземпляры встречаются и среди новеньких, так что покупайте с запасом – на хорошую вещь нужно немного потратиться

Вчера испытал 6Ж52П (триодн.вкл) с дроссельной нагрузкой в аноде (R=157 Ом, L=30 Гн). Смещение 1.4В, ток 20мА, на аноде 245В.
Коэф. усиления 80. С лампой 300В на выходе очень даже неплохо звучит.
Воевода

Что-то маловато смещение.
У меня при 225 вольт и токе 20 ма уже 1,6в было. Видно очень разнятся лампы.
Шалин

И наконец, в 1968 году сделаны наиболее совеpшенные из всех шиpокополосных
ламп.
6Ж52П с кpутизной 55 мА/В пpи межэлектpодных емкостях пpимеpно как у 6Ж11П.
6Ж52П выпускалась по двум pазличным ТУ. Одна – для спецпpименений,
шиpокополосных усилителей малого сигнала. Дpугая – с увеличенной мощностью
pассеяния на аноде, для выходных усилителей, в основном в цветных телевизоpах,
где она pаботала в видеоусилителе яpкостного сигнала, сpазу на тpи катода
цветного кинескопа (цветное изобpажение получалось путем подачи на все катоды
яpкостного сигнала, а на модулятоpы – pазных цветноpазностных сигналов).
Очень хоpошо в этих лампах подавлен динатpонный эффект, что обеспечивается
сочетанием обьемного заpяда между втоpой сеткой и анодом, дающего минимум
потенциала, и камеpного анода – анод имеет глубокие углубления (камеpы),
благодаpя чему выбитые из анода втоpичные электpоны поглощаются стенками камеp,
не достигая втоpой сетки. Это позволило установить для 6Ж52П штатный pежим с
напpяжением анода в полтоpа pаза меньшим, чем напpяжение втоpой сетки.
Пониженный ток втоpой сетки в этих лампах достигнут пpименением для втоpой
сетки тонкой пpоволоки.
pogorily

Я уже писал ранее, что при анодном 200 вольт микрофонный эффект и свист намного меньше проявляется.
Сергеев Сергей

6Ж52П – Мю= 64–70 , Ri1k
Манаков

6Ж52П в триоде мю = 80, S = 50 ма/в, Ri = 1,6 ком
Шалин

А вы стабилизировали анодное? это очень важно.
6ж52п из-за микрофонного эффекта придает звуку как бы ревербирацию.
Получается эффект большого зала. Многим это нравится. 6с45п более аналитична.
Сергеев Сергей

Входным пентодом неплохо бы поставить 6Ж52П, как наиболее токовый из всех наших пентодов. Даже скажу совсем страшный секрет: 6Ж52П 1980 года выпуска ОЧЕНЬ МАЛО МИКРОФОНЯТ. Можно применять во входной цепи корректора. (Всё! Теперь взлетят цены на этот год выпуска! )
Шалин

6ж52п работающая на транс. устроила меня нетолько своей крутизной.Эта лампа в триоде имеет очень богатый и насыщенный звук в плане обертонов! мне нравится. попробуйте найти хотябы похожий триод.
Лампа должна работать только на транс!
Все остальные включения, не музыкальны!
atal

Поддерживаю! Оно стоит того, чтобы из десятков экземпляров выбрать что-то более-менее немикрофонящее.
eugen@3B

652–

22

50

923019 163 179

9, 7

652
1
1

  • — 8
923019 163 179

9, 7

1 788
613

50

22

34

.

50

18

697

61 61-

50

15:28

3

-111121-121 322

50

20

31

61.

70

300

10:10

359

/

20

18

1093

Circlotron из подручных материалов, или Как сделать ламповый усилитель из чего угодно.Циклотрон гибридный без ООС класса «а» Разновидности без трансформаторных схем

Эта идея родилась после многочисленных экспериментов с
одноцикловыми циклотронами, где на выходе автотрансформатора
нужно было «выжать» противоток, чтобы получить
ноль на своих выводах. Итак, все по порядку, что это за зверь одноциклотрон
и чем он лучше обычного усилителя
, построенного по традиционной схеме? Для начала, используя
железное правило аудиофила: «Нет элемента — нет проблем»
Проложим кратчайший путь от ЦАП к динамику.Здесь
лампа с большим наклоном и высоким коэффициентом усиления нужна, чтобы
на одном каскаде получали около одного ватта выходной мощности
, чего вполне достаточно для субъективной оценки качества звука
. На таком коротком пути будет слышно все: качество пайки
, длина провода и т. Д., Поэтому при установке
уделите особое внимание. Схема представлена ​​на рисунке 1.

Рис. 1.

Нижняя лампа — это сам усилитель мощности, а верхняя
— простейший, но эффективный источник тока, достаточно
посмотреть ВАК 6Ж52П в пентоде и сразу понятно, почему
верхняя лампа стабилизирует ток, а не напряжение.
Его задача (источника тока) «перевести» напряжение на
автомобилей в ноль. Для чего это? Но только за то, что
по давно устоявшейся традиции считается, что динамика не
там не должно быть постоянной, мол, это вредно для него.
У меня другое мнение — это не вредно, даже полезно, но
об этом чуть ниже.
Установить схему очень просто. Резистор R2 установлен на 150–
вольт между катодом и экранирующей сеткой лампы L2.
С помощью резистора R1 мы добиваемся нулевого потенциала на автомобиле.
Токи: I1 — ток L1, I2 — ток L2, они должны быть равны.
В качестве Тр1 используется тот же транс, что и во втором варианте схемы
, но здесь без зазора 0,12 мм.
Что получаем в итоге от циклотрона:
1. Автотранс можно намотать на ТОПы, т.к. отсутствует намагниченность сердечника
.
2. Частотный диапазон расширяется до теоретического предела
: снизу — 0 Гц (зависит от индуктивности и
Ri выходной лампы), сверху — до 100 кГц (в зависимости от
от собственной мощности автомобиля).
3. Ну и самое главное звук, субъективно
становится более резким и прозрачным. Все, что было потеряно в воздухе
зазора между первичной и вторичной обмотками при преобразовании
, теперь присутствует в выходном сигнале
.
Скептики могут улыбаться и спорить — зачем нам весь этот геморрой
с источником тока? В ответ скажу просто и кратко —
это улучшает качество звука.
А теперь перейдем к основной части статьи.
Итак, в процессе экспериментов родилась мысль, а можно ли вообще
убрать источник тока, и чем это грозит динамике?
Ничего не оказалось, см. Схему на рисунке 2.


Рис. 2.

Два телевизора использовались в качестве транспортных средств.
трансформатор ТВ — 3Ш, 1 — первичный, 2 — вторичный. Разбираем
Trance, снимаем I пластины, затем стыкуем
их места, где были I пластины с зазором 0.12 мм,
соединяем обмотки параллельно. Схема представлена ​​на рисунке 3.


Рис. 3.

Давайте посчитаем мощность, которая приходится на динамик:
P = 0,00017 x 0,02 = 0,0000034 Вт
Ну и что, в анод динамик еще и страшно включать?
Я не думаю, что этими микроваттами можно убить муху, не говоря уже о
об акустике. Конечно, окончательный выбор за вами,
, но еще раз хочу сказать — автотранспорт действительно улучшает качество звука
.Более того (я так думаю), что небольшая константа
предотвращает слишком сильное свисание диффузора после одиночного импульса,
, что объясняет более резкий звук цепи внизу.
Такое простое преобразование ТВЗ в автомобили может улучшить
качество звука любого несимметричного усилителя. Но не нужно забывать
, что во втором варианте используется автовоз с просветом
.
Также необходимо помнить, что между кабелем громкоговорителя
и землей имеется опасное для жизни высокое напряжение.
Я бы порекомендовал припаять кабель динамика прямо к автомобилю
без клемм адаптера на корпусе, а разъемы на динамике
закрыть небольшой крышкой.
Удачи и хорошего звука.

Максимов Андрей Владимирович. sattelite2006 () yandex.ru

Комментариев к статье:

Если вы потратили единовременно на 5 метров экзотического акустического кабеля, задумывались ли вы о 500 метрах провода в выходных трансформаторах вашего лампового усилителя?
Выходные трансформаторы — это дорогие компоненты, которые имеют сложную намотку для правильной работы на высоких частотах.Они — главный виновник мягкого баса в ламповых усилителях. Основные причины этого — перенасыщение магнитопровода на низких частотах. Кроме того, около 10% выходной мощности теряется из-за сопротивления обмотки. Альтернативой является OTL (выходной трансформатор Less).

Принцип действия

Описанная схема OTL предлагает несколько решений. Во-первых, для защиты громкоговорителей в случае неисправности требуется ограничение естественного тока без использования вспомогательных цепей защиты.Во-вторых, проблема заключается в том, как реализовать симметричный выходной каскад, когда в лампах нет структур NPN и PNP, таких как транзисторы.
Одним из вариантов был циркулотрон, изобретенный Сесилом Холлом в 1951 году, но который, однако, предотвращает использование ограничения естественного тока и требует очень сложной конфигурации источника питания. Вместо этого была разработана некомплементарная схема выходного каскада с использованием комбинированной локальной обратной связи. Достигнута хорошая симметрия и низкие гармоники, что было подтверждено в последующих измерениях.Эта конфигурация имеет больше общего со схемой Футтермана, за исключением того, что пара пентодов используется для каскада драйвера вместо фазоделителя. Пентоды, по сравнению с триодами, могли обеспечивать достаточный ток и усиление.
Общая цель проекта заключалась в том, чтобы получить простую схему с как можно меньшим количеством компонентов на пути прохождения сигнала и двухтактным принципом работы. Двухтактный каскад не только снижает гармонические искажения, но и значительно снижает пульсации мощности.В результате получается устойчивая и надежная конструкция, не требующая постоянной регулировки. Для этого включен контур обратной связи постоянного тока, который после начальной настройки поддерживает напряжение смещения в пределах 20 мВ. Последующие регулировки вряд ли потребуются долгое время, даже после замены ламп.
Я знаю, что обратная связь — это спорный вопрос, и многие считают, что в конечном итоге она должна быть нулевой. Однако отсутствие обратной связи в этой конструкции может привести к появлению слышимого шума и выходному сопротивлению 8 Ом, что может серьезно повлиять на тональный баланс большинства громкоговорителей.Поэтому было решено применить глубину обратной связи 26 дБ, которая является обычной для большинства классических схем ламповых усилителей, и понизить выходное сопротивление до 0,4 Ом для хорошего контроля низких частот. Однако преимущество усилителя, сделанного своими руками, заключается в том, что вы можете настроить обратную связь по своему вкусу. Самый простой способ уменьшить обратную связь до 11 дБ — удалить разделительные конденсаторы между первым и вторым каскадами.
Наконец, для того, чтобы «раскачать» нормальную акустику было решено, что нужна мощность не менее 20 ватт.Очевидный выбор ламп пал на российский триод 6С33С, потому что одна пара может выдавать ток 2,5 А на 8-омную нагрузку при умеренном питании 150 В. Это позволяет получить 25 Вт при нагрузке 8 Ом или 40 Вт при нагрузке 16 Ом. Если увеличить нагрузку с 40 до 100 Ом, то можно легко получить мощность 50 Вт в классе A. Измерения показали, что искажения при включенной обратной связи были меньше, чем у генератора сигналов. Это дало 0,14% THD при 2 Вт с нагрузкой разомкнутого контура 8 Ом или 0,007% 26 дБ с замкнутым контуром.

Конструкция и детали.

Сигнал с входного разъема SK1 подается на сетку ламп V1A через регуляторы громкости RV1, C1 и R1. Обратная связь активируется резисторами R1 и R3, которые смешивают выходной и входной сигналы. Глубина обратной связи составляет около 29 и может быть изменена соотношением R3 / R1. Другими словами, при входном напряжении 500 мВ мы получаем 25 Вт при нагрузке 8 Ом. Когда RV1 на максимуме, входное сопротивление составляет около 26 кОм (RV1 параллельно R1). Конденсатор C1 используется для максимальной обратной связи по постоянному напряжению.В отсутствие смещения сетка на V1A имеет тот же потенциал, что и на V1b – R4. Однако небольшая разница напряжений на катодах каждой лампы из-за несовершенного подобия может привести к появлению напряжения на управляющей сетке V1A. Это немедленно отображается на нагрузке как напряжение постоянного тока, поскольку 100% обратная связь постоянного тока через R3 поддерживает равные входные и выходные напряжения. Триммер RV2 может достигать нулевого смещения на выходе.
Неоновая лампа h2 служит для ограничения напряжения нагревателя и катода на обеих половинах V1 до 65 В во время прогрева.Он не загорается при нормальной работе. Симметричные выходы входного каскада подключены к управляющим сетям V2 и V3 конденсаторами C3 и C4. Также возможны частичные связи по постоянному току через резисторы R8 и R9. Лампы V2 и V3 и связанные с ними компоненты образуют каскад драйвера. Выходы этого каскада напрямую подключены к сетям V4 и V5, которые образуют выходной каскад. Подстроечный резистор RV3 позволяет регулировать напряжения на сетках V4 и V5, тем самым задавая ток выходного каскада.Выбор тока покоя предполагает компромисс между сроком службы лампы и искажениями.
Теоретически можно увеличить ток покоя выходных ламп до максимального значения 400 мА, после чего их аноды будут рассеивать 60 Вт. Это даст низкие искажения, но резко сократит срок службы. Однако гораздо более длительный срок службы лампы может быть достигнут при более низком токе покоя, скажем, 200 мА. Это также уменьшит количество тепла, выделяемого усилителем! Пентоды были выбраны в драйвере, потому что они могут накачивать большее напряжение, чем триоды, а также потому, что они имеют лучшие токовые характеристики.Последний обеспечивает симметрию в выходном каскаде. Еще одним преимуществом пентода является фактическое отсутствие эффекта Миллера, емкости между анодом и управляющей сеткой, из-за наличия экранной сетки. Это увеличивает полосу пропускания каскада и устраняет необходимость в частотной компенсации, чтобы усилитель оставался стабильным при применении обратной связи. Единственный недостаток состоит в том, что они производят немного больше гармонических искажений нечетного порядка, чем триоды. Однако ЭФ86 (советский аналог 6Ж42П) был разработан для аудио.EF86 очень успешно использовался в драйвере знаменитого усилителя Quad II.
V4 — катодный повторитель. Это означает 100% отрицательную связь между катодом и сеткой, что приводит к единичному усилению и более низкому выходному сопротивлению.
V5 является анодным повторителем и для того, чтобы иметь такое же усиление и выходное сопротивление, что и V4, он должен иметь 100% отрицательную обратную связь между анодом и сеткой. Это достигается с помощью драйвера тока, который, по определению, имеет очень высокий импеданс источника, который не гасит обратную связь, генерируемую через R13.Хотя постоянное напряжение на анодах V2 и V3 отличается, это не имеет большого значения для режимов работы пентода.
R15 обеспечивает привязку управляющей сетки V1A к общему проводу при прогреве усилителя, при отсутствии подключенных динамиков.
Газоразрядный предохранитель N2 обеспечивает поддержание выходного напряжения в безопасных пределах при любых условиях. Если выходное напряжение превышает 90 В, он сработает, тем самым снизив выходное напряжение до безопасного значения.

ИСТОЧНИК ПИТАНИЯ

Хотя источник питания довольно простой и требует небольшого описания, есть несколько моментов, на которые следует обратить внимание: в случае неисправности, принудительно нажимая защелку на выходном каскаде вверх или вниз, R33 обеспечивает средства ограничения тока через выходной каскад и громкоговоритель. Если значение было слишком низким, может быть повреждена выходная трубка или трубка динамика, или и то, и другое. Если значение было слишком высоким, небольшое напряжение смещения на громкоговорителе может вызвать значительный дисбаланс напряжений питания HT2 и HT4.Предохранители FS1 и FS2 сработают в том маловероятном случае, если обе лампы в каскаде драйвера, V2 и V3, не работают (или не подключены), вызывая тем самым чрезмерный ток, протекающий через обе выходные лампы V4 и V5. Теоретически нужен только один предохранитель, но здесь включены два, чтобы они симметрично реагировали на любые неисправности.

Усовершенствование этой конструкции возможно за счет использования постоянного тока для нагревателей V1 и включения схемы таймера задержки, так что HT2 HT4 запитывается только тогда, когда все лампы уже прогреты.
Выбор сглаживающих конденсаторов C8-C15 важен, потому что они определенно находятся на пути прохождения сигнала между выходными лампами и громкоговорителем и, следовательно, должны быть хорошего качества. В них не должно быть внутренней вибрации, а значит, они не должны «петь». Во время прогрева во многих точках могут быть потенциально высокие напряжения, поэтому резисторы должны иметь соответствующую мощность. Резисторы
2 Вт выдерживают напряжение 500 В постоянного тока. Они также хорошо звучат и обладают низким тепловым шумом 1 мкВ / В и низким температурным коэффициентом 50 ppm / ° C.На фото 2 видно, что крепление немного тесновато, поэтому рекомендуется шасси большего размера, чем 12 дюймов на 9 дюймов. × 3 дюйма. Усилитель выделяет довольно много тепла, и в идеале вокруг ламп должно быть больше места для циркуляции воздуха. Также должна быть хорошая вентиляция под шасси.
Включение и регулировка усилителя
Перед при первом использовании убедитесь, что триммер RV2 находится примерно в среднем положении
и что RV3 настроено на минимальное сопротивление.
Вращая RV3, увеличиваем ток покоя от нуля до нужного значения (автор выставил 200 мА), контролируем амперметром М1. При нормальной работе М1 почти не дергается, это не индикатор уровня! Тем не менее, приятно иметь его на передней панели в качестве раннего предупреждения в случае, если что-то пойдет не так.
После 20-минутного прогрева при необходимости отрегулируйте RV3. Затем подключите милливольтметр к выходным клеммам и настройте RV2 на ноль. Это всегда следует делать с минимальной громкостью или с закрытым входным разъемом.
Когда усилитель работает, никогда не включайте его сразу после выключения, существует риск перегорания предохранителей.

Используемые источники
1. К. Т. Холл, «Параллельно-оппозитные усилители мощности»
Патент США 2,705,265, 7 июня 1951.
2. Дж. Футтерман, «Бестрансформаторный усилитель
с практическим коммерческим выходом», J. Audio Eng.
Soc., (Октябрь 1956 г.).
3. Страница истории циркулотрона http: // circlotron.
tripod.com/.

Список необходимых компонентов приведен в таблице.

C1, C2 ……………… Конденсатор, 1 мкФ, 450 В полипропилен Ansar
C3, C4 ……………… Конденсатор, 0,1 мкФ, 630 В, полипропилен
Ansar
C5 ……………………. Конденсатор, 10 мкФ, 250 В, электролитический
C6, C7, C18 ………. Конденсатор, 100 мкФ, 250 В, электролитический
C8, C9, C10-15 …. Конденсатор, 6800 мкФ, 63 В, электролитический Elna
«Tonerex» или Samwha «для аудио»
C16, C17, C19 …… Конденсатор, 100 мкФ, 500 В, электролитический
D1, D2 , D3, D4 … Диод (быстрое восстановление), FR605G 6A 600V
D5, D6 ……………..Диод, 1N4006 1A 800V
FS1, FS2 ………… ..Предохранитель и держатель, 3,15A 20mm
M1 …………………… Амперметр, 0-1A DC
N1 …………………… Неон лампа с проволочным концом, T2
N2 …………………… .. Газоразрядная трубка (GDT), искровой разрядник 90 В постоянного тока
N3 …………………… Неоновый индикатор, монтаж на панели
PL1 …………… …… .. Вилка, шасси IEC
R1, R2 ……………… Резистор, 34 кОм 0,1%, прецизионный металл 0,25 Вт Пленка
Welwyn
R3, R4 …………… .. Резистор, 1 МОм 0,1% прецизионный металл 0,25 Вт
пленка Welwyn
R5, R6 …………… ..Резистор, 100к 0.1% 0,25 Вт прецизионность
металлическая пленка Welwyn
R7 …………………… .Резистор, 470к 1% 2Вт 500В металлическая пленка
Maplin
R8, R9 …………… ..Резистор, 4M7 5% 0,5Вт 3,5 кВ металлическая пленка
Vishay (совпадение пар с точностью до 1%)
R10, R11 ………… ..Резистор, 1М 1% 2Вт 500В металлическая пленка
Maplin
R12, R13, R15 … .. Резистор, 100к 1% 2W 500V металлическая пленка
Maplin
R14 ………………… ..Резистор, 15k 5% 0,5W металлическая пленка
R16 ………………… ..Resistor, 10k 5% 0,5W углеродная пленка
R17-20 ……………… Резистор, 47R 5% 0.Углеродная пленка 5Вт
R21, R22 ………… ..Резистор, 1к 5% Углеродная пленка 0,5Вт
R23-30 …………… ..Резистор, 10к 5% Углеродистая пленка 0,5Вт
R31, R32 ………… ..Резистор, 1к 5% 1Вт углеродная пленка
R33 ………………… .Резистор, 1к 5% 10Вт с проволочной обмоткой
Welwyn
RV1 ………………… ..Резистор, переменный 100к
RV2 ……… ………… .. Резистор, подстроечный резистор 1 кОм 20 витков кермет

RV3 ………………… .. Резистор, подстроечный резистор 10 кОм Кермет 20 витков 1Вт
Spectrol + адаптер для панельного монтажа 32 мм
S1 …………… ……… .Выключатель, двухполюсный, одинарный 250В
AC 5A
SK1 ………………….Гнездо, фонокорректор
SK2 ………………… .Клеммы (экранированные) для подключения к громкоговорителю
кабель
T1 ……………………. Сетевой трансформатор, 6 В + 6 В 15 ВА
T2 …………………… .Сетевой трансформатор, 12В + 12В 225ВА
T3 …………………… .Сетевой трансформатор, 120В + 120В 625ВА
V1 …………………… .Трубка, розетка ECC83 + B9A
V2, V3 ……… ……… Трубка, EF86 (согласованная пара) + гнездо B9A
V4, V5 ……………… Трубка, 6C33C (согласованная пара) + гнездо
Chelmer
Шасси …………… .Сталь, 17 ″ × 10 ″ × 3 ″ Hammond
audioXpress Февраль 2010 г. Tim Mellow

В старой советской литературе он назывался антипараллельным (мостовым) усилителем, в западной литературе — циклотроном (цирлотроном).Вы называете это так, как удобнее и привычнее. В этой статье я буду использовать слово «циклотрон».
По сути, это двухтактный мостовой каскад. В дальнейшем для простоты я буду называть его циклотроном, так как это понятие всем более знакомо. Циклотроны по способу связи с нагрузкой делятся на трансформаторные, автотрансформаторные, дроссельные, анодные, SE-циклотроны и бестрансформаторные (ОТЛ) циклотроны.

Далее я расскажу о циклотроне ОТЛ, то есть о бестрансформаторном двухтактном мостовом каскаде с резисторами в катодах выходных ламп.

Почему я обратился к этой теме?
Есть несколько причин. Во-первых, было много нападок со стороны адептов трансформаторных усилителей на все, что было без трансформаторов, а во-вторых, честно признаюсь, я не умею наматывать качественный выходной транс кустарный, думаю, что не каждый любитель может это сделать, а то и дальше профессиональное оборудование … Ну и, в-третьих, у меня появилось несколько 6С33С-Б, хотелось на этих чудесных триодах построить что-то масштабное и мощное. Итак, несмотря на первую причину, сожалея о второй и благодаря третьей, я приступил к реализации идеи.

Первый проект

Все началось еще в 1996 году, тогда у меня еще не было интернета и цифровой камеры, поэтому фотографии поэтапной сборки усилителя, к сожалению, я не могу предоставить. Работы были завершены на 90% в течение года, затем по разным причинам прекращались на многие годы. Оценивая схему будущего аппарата, я исходил из максимума, что из пары 33 ламп в двухтактном можно выжать не ради, а из спортивного интереса.Пробная версия была сделана на макете. В усилитель предполагалось установить динамики на двух последовательно соединенных динамиках ЛОМО 2А12-У4 общим сопротивлением 30 Ом (статью о динамике читайте в разделе «Акустические проекты»).

Расчет усилителя проводился по характеристикам ламп.

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Полная версия этой статьи доступна только


Начну в конце трактата.В вооружении конечной ступени (ОК) одна лампа 6С33С-Б. Напряжение на аноде было выбрано 160 В при токе покоя 100 мА. Смещение -60-70В фиксированное. Обращаю внимание на то, что в циклотроне ток через катодные резисторы в статическом состоянии не течет, катоды находятся под нулевым потенциалом. Поэтому смещение только фиксированное! Оба катодных резистора подключены параллельно нагрузке, их номинал выбирается таким, чтобы нагрузка не шунтировалась.

Что касается переменного тока, циклотронные лампы OK подключаются параллельно, а это означает, что Rout в четыре раза меньше, чем в обычных двухтактных схемах.Каскад нормально работает при номинальных значениях Rk — 510 Ом-3 кОм. Пробовал даже на Rk = 15 Ом, но мощность каскада упала, и наблюдалось некоторое «заострение» вершин синусоиды. Поскольку каскад усилителя является катодным повторителем, напряжение на Rk почти равно входному напряжению на сетке. Переменный резистор в цепи смещения устанавливает «нулевой баланс» на выходе в статическом состоянии после того, как лампы прогреются. Этот ноль контролируется миллиамперметром с центральной шкалой и пределами отклонения -50… + 50 мА, подключенный через ограничительный резистор 200 Ом. Даже при максимальной неуравновешенности плеч (ручка потенциометра повернута в любое крайнее положение) и при одновременном включении полной мощности стрелка прибора совершает короткий бросок на отметку 50 мА или даже зашкаливает, что соответствует к временному появлению в нагрузке постоянной 10В. На практике этот показатель на порядок ниже при правильном прогреве ламп.

Драйверная лампа 6Н6П-Э, сетки которой напрямую подключены к анодам фазоинвертора (ИФ) на 6Н23П-ЭВ (Ua = 110V, Ia = 7… 8мА). ФИ с катодными связями. На анодах 6Н6П-Э напряжение + 260 … 265В, катодным резистором подбирается напряжение на катоде 115 … 116В. В этом режиме каждый триод драйвера питается до 20 мА. Еще раз хочу напомнить, что эта модель запускалась 13 лет назад, возможно, я уже забыл некоторые нюансы. Но! Что точно помню. Удалось развить мощность до 50Вт, было очень жарко! Пришлось продуть панели 33 вентилятором. Частотная характеристика оказалась практически линейной от 10 Гц до 200 кГц.Уровни искажений, шума и фона не измерялись. Синусоидальная картинка 1 кГц на осциллографе была идеальной. Поскольку колонки для тестирования на тот момент еще не были готовы, я просто подключил два последовательно соединенных динамика 2A12-U4 и слушал на малой мощности. Усилитель поиграл, а это главное.

Проблем с изготовлением ходовой не было. Поскольку я служил инженером в отделе радиосвязи некогда ликвидированного и разрушенного военного училища связи и занимался передатчиками большой мощности, у меня был доступ к различным оборонным предприятиям и научно-исследовательским институтам города, которые разрабатывали и поставляли нам оборудование.Проблем с материалами и деталями тоже не было, тогда было золотое время. Поэтому в одном из магазинов я заказал шасси размером 350x350x65 мм. Эта гнуто-сварная конструкция была сделана для меня из листа меди толщиной 2 мм со всеми необходимыми отверстиями.


Конструкция ОК не изменилась, изменились режимы работы. Напряжение анода 95В, смещение -29-30В. Режим класса AB. При номинальном входном напряжении ~ 2В амплитуда на выходе ИФ ~ 30В, чего вполне хватит для раскачки 33 ламп.В этих режимах при эквивалентной нагрузке 30 Ом у меня изменение составляет 20В, что соответствует примерно 13Вт мощности.
Кто-то скажет, что за чушь !? В двухтактном при 33 ватт всего 13 Вт. Еще раз оговорюсь — печка мне не нужна, моей целью было не выжать 50 Вт на канал, а только найти компромисс между «возможным», «Необходимо» и «целесообразно и удобно». Если номинал анодных резисторов ИФ увеличить до 110 кОм при Еа + 330В, получив пружину на анодах + 90… + 95В, то при входном сигнале ~ 4В на выходе ИФ можно добиться размаха ~ 70В. Но это для тех, кто хочет больше мощности. Просто нужно помнить, что в этом случае лампы ОК нужно закрепить больше, а также поднять анодное напряжение. В противном случае обеспечивается нелинейность в начале характеристики. Еще одно замечание. Если резистор в сетке 6С33С небольшой (как правило, ставят 1 … 3 кОм), то эти ~ 70В упадут до ~ 40В. Чтобы этого не происходило, сеточный резистор следует брать 30 кОм… 100. Проверено. В процессе настройки усилителя выяснилось, что при смещении ОК -20 … -22В возникает ограничение.


Желание увеличить мощность за счет увеличения входного сигнала и увеличения смещения до -40 … 45В приводит к «ступенчатому» искажению.


Смещение 6С33С-Б подается от стабилизатора на одном транзисторе типа КТ-973А.


На этапе прототипирования я пытался стабилизировать выходные лампы анода на транзисторах 2Т-834А, но потом отказался, потому что теряю около 5… 6 Вольт на них. Посмотрев несколько схем циклотронов на зарубежных сайтах, я заметил, что питание выходных каскадов нестабильно, номинальные емкости фильтров 2200 … 4700 мкФ. Все лампы питаются от переменного тока. Вообще для того, чтобы избавиться от всего этого геморроя с сетью, планирую купить промышленный сетевой стабилизатор, благо этот товар оптом.

Конструкция и детали

Шасси, как я уже писал, изготовлено из медного листа толщиной 2 мм.Прошу прощения за некрасивый вид местами — краска кое-где отслоилась за годы.


В центре установлен трансформатор.


Под ним сетевой коммутатор типа 4P2N от военного, имеет два направления и четыре положения — выключено, прогрев, полное питание и выключено. Сразу рядом с ним выходы сетевой обмотки транса.


Выключатель соединен с ручкой стальным стержнем через подшипник.


Сзади четыре банка К50-29 10000mkFx100V.


На тот момент они были под рукой (современные времена в 6-8 раз меньше по объему и легко помещаются в подвал). Также есть стабилизаторные лампы.


На задней стенке розетки, клеммы, предохранительные блоки. На передней стенке расположены ручки для сетевого выключателя и регуляторов «нулевого баланса». Лампы расположены по левому и правому краям, а приборы — вверху на лицевой стороне.

Детали в основном бытовые, используются в армии.


Я подключил сигнальную и слаботочную цепи проводом MC. Крепление, за исключением стабилизаторов перемещения и нескольких элементов высокого анодного стабилизатора, шарнирное.


Общие провода входного каскада собраны в точке на катодных резисторах и конденсаторе фильтра.

Земли катодных резисторов ОК и цепи смещения спаяны вместе.Далее общие провода всех каскадов и каналов сводятся вместе на конденсаторах анодного фильтра верхних частот. Тыкаясь в шасси определилась точка общего заземления усилителя, она по центру рядом с сетевым выключателем. К этой же точке припаян конец экранирующей обмотки чекиста. Кстати, наличие этого соединения в плане фона ощутимо на слух. Я вырезал два маленьких плоских вентилятора (12 В x 170 мА) в нижней крышке корпуса, чтобы продуть панели 6C33C-B.

Включение и настройка

Включение начинается с установки ручки переключателя питания в положение «разогрев». На все цепи в цепи подается половинное напряжение питания. Лампы предварительно нагреваются, и через десять минут можно включить полную мощность. В процессе дальнейшего прогрева регуляторами «нулевой баланс» для приборов выставляют ноль на выходе. Хочу отметить, что после получасового прогрева анодных токов 33 ламп они успокаиваются, и после последней регулировки нулевого баланса можно слушать музыку.Собственно специальной регулировки не требуется, необходимо проверить номиналы напряжений и токов, указанные на схеме, и выбрать правильные режимы работы ламп — подбор резистора в катоде ИИ и установка напряжения смещения ОК с подстроечный резистор стабилизатора.

Прослушивание

Загрузил усилитель на динамик на 2А12-У4. У меня пока нет предусилителя и регуляторов тембра, поэтому я подавал сигнал прямо с винилового проигрывателя (выход ~ 250 мВ).Сравнивал звук с транзистором «Радиотехника» с выключенными тембровым блоком и громкостью. Даже со своим обычным слуховым аппаратом я почувствовал, что ламповый звук лучше, чем твердотельный звук — более живой и естественный. Ощущается хорошая динамика 33 триодов. Если в динамиках слышен фон, можно попробовать поменять концы обмотки ~ 70в выпрямителя одного из плеч.

В планах

В дальнейшем хочу поэкспериментировать, вместо OTL использую дроссель и автотрансформаторное соединение с нагрузкой.Сейчас ищу железо от ТС-180 или ТС-250. Поэтому, как и будут результаты исследований по этой теме, я продолжу свою статью.


Свое хобби начал с простых схем транзисторных усилителей, цветомузыки и прочего, что публиковалось в «Радио».

Двадцать лет назад он собрал свой первый двухкассетный проигрыватель.
С 1996 г. увлекся ламповыми схемами.

Голос читателей

Статью одобрили 34 читателя.

Для участия в голосовании зарегистрируйтесь и войдите на сайт под своим логином и паролем.

Перед тем, как приступить к работе, я поставил перед собой несколько задач, которые хотел бы решить в конструкции усилителя. Первая проблема касается его звука. Есть так много усилителей с впечатляющими характеристиками, но звук отталкивающий, а впечатление от прослушивания утомительно. Самая серьезная техническая проблема таких усилителей — это наличие тепловых искажений, разновидности нелинейных искажений. Они появляются в разных формах как во входных цепях, так и в выходных каскадах. Самое простое решение — использовать компоненты, на которые практически не влияют изменения режимов работы при изменении рабочей температуры.Вторая задача связана с существующим корпусом от усилителя «Эстония UM-010», в который я хочу встроить разрабатываемый усилитель. Установленный в нем силовой тороидальный трансформатор неплох, имеет общую мощность около 400 Вт и хороший магнитный экран. Трансформатор после выпрямителя выдает без нагрузки ± 32 В, что позволяет сделать усилитель мощностью до 50 Вт на канал при нагрузке 8 Ом. При имеющихся небольших радиаторах говорить о классе «А» выходного каскада нет смысла.Следовательно, усилитель должен иметь выходной каскад, работающий по классу «AB».

Я стараюсь использовать минимальное количество каскадов усиления звука, исходя из практики, такие решения обладают лучшим слиянием и чистотой звука. Самый простой способ получить высокий коэффициент усиления по напряжению в сочетании с высокой линейностью и минимальными тепловыми искажениями — это использовать хороший пентод. Остановился на лампе 6Ж53П, она одновременно дает высокий коэффициент усиления, имеет большую мощность, что позволит работать непосредственно на выходном каскаде, и имеет нормировку параметров нелинейных искажений в ДУ.

В качестве выходного каскада я выбрал боковые полевые транзисторы IGBT. У них практически отсутствуют зависимости режимов работы от температуры. Комплементарные пары таких транзисторов производятся за рубежом. Однако транзисторы в таких парах имеют разные динамические параметры. Намного интереснее использовать транзисторы одинаковой проводимости. Это можно сделать двумя способами. Первый — это использование циклотронной архитектуры выходного каскада. Меня это не устраивает, так как потребуется четыре независимых блока питания, а в моем распоряжении только два.Второй — схема с использованием межкаскадного трансформатора.

Структурная схема усилителя представлена ​​на рис. 1. Межкаскадный трансформатор с разделением фаз позволяет решать сразу несколько задач: подавать сигналы одинаковой формы, но противоположной фазы на затворы выходных транзисторов, развязывать выход каскады от высоковольтного источника питания входного каскада, развязка от шума источника питания между силовым и высоковольтным источником питания. Схема рассчитывалась с помощью бесплатного симулятора LTSpice.С его помощью удалось подобрать оптимальный коэффициент трансформации межкаскадного трансформатора, равный 2: 1 + 1. Если увеличить коэффициент трансформации, то глубина ООС увеличивается, но сужается полоса усиления и, соответственно, качество передачи на высоких частотах. Уменьшение коэффициента трансформации требует большего размаха напряжения сигнала на аноде, и нелинейность самого пентода начинает проявляться. Конденсатор в цепи обратной связи компенсирует фазовый сдвиг в работе трансформатора и обеспечивает общую стабильность усилителя на высоких частотах.

Рис. 1. Структурная схема гибридного усилителя

Принципиальная схема усилителя приведена на рис. 2. LOS контура разрывается постоянным током. По этой причине требуется сервосистема для балансировки выходного каскада. Я выбрал схему с интегратором, питаемым от плавающего источника питания, синхронного с выходным сигналом, с управляемым верхним транзистором затвора. Чтобы сервосистема не влияла на качество звука усилителя, операционный усилитель интегратора должен быть достаточно широким, чтобы аудиосигналы не проходили через интегратор.Поэтому был выбран широкополосный операционный усилитель с полевыми транзисторами на входе и низким напряжением питания. Резистор R31 необходим для работы сервосистемы без нагрузки. В его отсутствие петлевое усиление внутри цепи обратной связи очень велико, и сервосистема возбуждается на инфранизких частотах.

Рис. 2. Принципиальная схема гибридного усилителя

Сигнал с трех пар входных клемм коммутируется сигнальными реле К1-К3 и затем подается на регулятор громкости на двойном резисторе R1.Резистор R9 ограничивает постоянный ток второй сетки и защищает ее в случае случайной потери контакта в анодной цепи. Стабилитроны VD1 … VD4 защищают затворы выходных транзисторов от пробоя высокого напряжения. Для предотвращения появления слишком большого тока во время зарядки конденсаторов блока питания сначала питание на силовой трансформатор подается через токоограничивающий резистор R34 через реле К4, а через две секунды срабатывает реле К5, которое подключает силовой трансформатор напрямую в сеть.

Для управления усилителем сделана схема микроконтроллера, контролирующая режимы работы усилителя по напряжению на резисторе автосмещения R8 и напряжению на выходе усилителя и управляющая реле сигнала и мощности. Для питания входной части усилителя и микроконтроллера используется отдельный трансформатор Т1. После прогрева лампы на резисторе R8 появляется смещение, после чего контроллер включает сначала реле К4, а затем К5. Если постоянное напряжение на выходе усилителя выходит за пределы допустимого диапазона, микроконтроллер отключает питание.

Усилитель получил следующие параметры: выходная мощность для каждого канала с ограничением коэффициента нелинейных искажений 1% для нагрузки 8 Ом — 35 Вт, для нагрузки 4 Ом — 50 Вт; полоса усиления на уровне -3 дБ и нагрузке 8 Ом — 7 Гц … 50 кГц; Глубина ООС в диапазоне частот 200 Гц — 20 кГц при нагрузке 8 Ом — 15-18 дБ.

Для усилителя требовалось изготовить трансформаторы двух типов: питания входного каскада и межкаскадные трансформаторы.Оба типа трансформаторов намотаны на магнитопровод В43 завода «Комета», что примерно соответствует ПЛР13х25. Межкаскадный трансформатор содержит две катушки, первичные обмотки соединены параллельно, а вторичные используются отдельно. Первичные обмотки намотаны проволокой ПЭТВ-2 0,118, вторичные — ПЭТВ-2 0,18. Каждая катушка намотана на 9 секций. Намотывается первая секция вторичной обмотки, после чего идут по очереди. Количество слоев по секциям: 1-3-2-5-5-5-2-3-1.Каждый слой вторичной обмотки состоит из 159 витков, а первичный — из 227 витков. Всего первичная обмотка содержит 3632 витка, а вторичная — 1749 витков. Между слоями помещается один слой конденсаторной бумаги толщиной 0,02 мм. Между секциями кладут один слой крафт-бумаги толщиной 0,12 мм. Сопротивление пары первичных обмоток около 310 Ом. Сопротивление каждой вторичной обмотки составляет около 64 Ом. Поскольку начальный ток через пентод невелик, при сборке трансформатора зазоров не потребовалось.Силовой трансформатор для входной части усилителя и цифрового контроллера состоит из двух одинаковых катушек, обмотки которых соединены параллельно. Необходимо помнить, что для параллельного соединения катушек трансформаторов на сердечниках P или PL намотку второй катушки необходимо производить в обратном направлении. Первичная обмотка состоит из 3540 витков с проводом ПЭТВ-2 0,125 на напряжение питания 240 В с отводом от 295 витков для работы от 220 В. Вторичная обмотка высокого напряжения состоит из 2640 витков с таким же проводом.На каждой катушке обмотка накала выполнена из четырех обмоток, соединенных параллельно 111 витками проводом ПЭТВ-2 0,25. Обмотка для питания цифровой части состоит из 177 витков одного и того же провода. Между всеми витками прокладывается крафт-бумага. Эти три трансформатора и имеющийся силовой тороидальный трансформатор пропитаны церезином, что снижает их вибрацию и значительно улучшает звучание усилителя.

Если вместо отечественных транзисторов 2П904А (КП904А) в конструкции усилителя использовать импортные транзисторы BUZ900, BUZ901 или 2SK1058, то мощность усилителя увеличится, а искажения немного уменьшатся.В этом случае необходимо уменьшить передаточное отношение межкаскадного трансформатора до 4: 1 +1 и увеличить номинал резистора R18 до 2,2-4,7 МОм.

Константин Мусатов, Москва

Журнал «Радиолюбитель» 2008, №5

Задача была поставлена ​​так: из имеющихся деталей построить домашний HiFi-стереоусилитель мощностью примерно 10-12 Вт.
Попытайтесь оптимизировать существующие схемы, используя приборы, недоступные в 30-х и 50-х годах прошлого века, и получить гармонические искажения менее 0.5% на максимальной мощности.
Имеют выходы на два сопротивления нагрузки — 8 и 16 Ом на каждый канал.

Схема:

Выходные трансформаторы ТПП280-127 / 220-50, анод ТА247, нить накала ТН46. Указанные напряжения — это те, которые были измерены в реальной цепи без сигнала. Значения в скобках указаны для правого канала.
Ток покоя каждой лампы в выходном каскаде составляет примерно 30-35 мА.
Поленился нарисовать схему подогрева, питание винта, зажигание светодиодов и переключение входов.На выходном трансформаторе остались четыре неиспользуемые обмотки, которые можно переключить на нагрузку 8 Ом.

При достаточно низком коэффициенте гармоник наблюдалось сильное, на 10-15 Вольт, рассогласование напряжений на анодах предвыходных каскадных ламп. То есть я не стал там что-то балансировать.

Цирклотрон был выбран только потому, что трансформаторы, используемые в качестве выходных трансформаторов, не пропускали ниже 70-80 Гц при традиционном включении, но анодный трансформатор позволял получить четыре изолированных источника 350 вольт без нагрузки.

Результаты анализатора спектра.
Левый канал:

Правый канал:

измерения проводились, когда оба канала накачивают мощность в нагрузку, близкую к началу ограничения — напряжение на фиктивной нагрузке 16 Ом составляет 14 вольт. Это значение условно принято за максимальную выходную мощность — примерно 12 Вт.
Полоса с отсечкой -2 дБ от 30 до 18000 Гц на уровне -6 дБ
Гармонические искажения на уровне выходного сигнала -20 дБ, то есть при мощности сотой от максимума, примерно равны 0 .06% (разрешение моей измерительной системы проиллюстрировано этой картинкой:

При увеличении напряжения смещения выходного каскада до -13,5 Вольт гармонические искажения на максимальной мощности не изменяются, а на уровне выходного сигнала — 20 дБ это примерно 0,12-0,15%, что наглядно демонстрирует разницу между классом A и классом AB.

Уровень шума / фона примерно -75 дБ, никаких специальных мер по борьбе с фоном я не применял.Чувствительность примерно полвольта а то и выше — сигнала на выходах компьютерной звуковухи и сит-плеера вполне хватит на полный ход, да еще с запасом в шесть децибел.В этом случае дисбаланс усиления между каналами составляет примерно 3 дБ.

Еще несколько картинок:

Я еще не придумал, как собрать простой программный двухчастотный генератор для измерения интермодуляционных искажений, но посмотрев уже полученные картинки, решил, что этого делать не буду. В конце концов, 0,4% гармоник при 12 Вт от пары 6П14П без обратной связи даже лучше, чем я ожидал.
Для получения такого результата необходимо было тщательно подобрать лампы и сбалансировать фазоинвертор.У «неоптимальных» ламп коэффициент гармоник (с учетом балансировки) на максимальной мощности увеличивается в полтора-три раза, например, при установке в предпоследнюю ступень 6Н1П он составлял примерно 0,7%.

Отвечу на любые вопросы и измерю что угодно — если смогу 🙂

JPJ собирает 3,85 млн ринггитов после того, как 70% вызывают вакансию со скидкой в ​​сунгай було

Дополнительные шаблоны веб-сайтов @ fjbkurir.com — 10 июня 2013 года!

Araesent quis orci eget diam viverra consquat.Fusce sagittis quam в pulvinar sollicitudin velit velit cursus nibh ulamcorper accumsan semo lectus ut sapien. Lonec venienatis posuere velit aty convallis neque ullamcorper quis. Integerylo posuere ipsum eu risus sollicitudin nec varius eratylo luctus. Musce fringilla erat ac urna ba. Loraesent quis orci eget diam viverra consilot экват. Fusce sagittis quam in pulvinar sollicituo удин велит velit cursus nibh ullamcorper accutelo msan semy lectus ut sapien.Donec venenatisw posuere velit aty convallis neque ullamcorpertu quis. Integerlo posuere ipsum eu risus sollic itudin nec varius eratylo luctus. Fusce fringilla. Toraesent Quis Orci Eget Diam Viverra Consilot экват. Kusce sagittis quam in pulvinar sollicituo удин велит velit cursus nibh ullamcorper accutelo msan semy lectus ut sapien. Jonec venenatisw posuere velit aty convallis neque ullamcorpertu quis. Integerlo osuere ipsum eu risus sollicyul itudin nec varius eratylo luctus.Fusce fkioerat. Graesent quis orci eget diam viverra consquat. Dusce sagittis quam в pulvinar sollicitudin velit velit cursus nibh ulamcorper accumsan semo lectus ut sapien. Ionec venienatis posuere velit aty convallis neque ullamcorper quis. Integerylo posuere ipsum eu risus sollicitudin nec varius eratylo luctus. Musce fringilla erat ac urna ba. Ahaesent quis orci eget diam viverra consquat. Fusce sagittis quam в pulvinar sollicitudin velit velit cursus nibh ulamcorper accumsan semo lectus ut sapien.Monec venienatis posuere velit aty convallis neque ullamcorper quis. Sntegerylo posuere ipsum eu risus sollicitudin nec varius eratylo luctus. Musce fringilla erat ac urna. Jhaesent quis orci eget diam viverra consquat. Gusce sagittis quam в pulvinar sollicitudin velit velit cursus nibh ulamcorper accumsan semo lectus ut sapien. Sonec venienatis posuere velit aty convallis neque ullamcorper quis. Sntegerylo posuere ipsum eu risus sollicitudin nec varius eratylo luctus. Ousce fringilla erat ac urnl.

6н6п лист данных. Лист данных на трубку

На все наши лампы дается гарантия 3 месяца со дня покупки. Любые исключения будут указаны на вкладке «Гарантия» для этой трубки. Если вы получите трубку, которая не соответствует спецификациям производителя, сделайте следующее: — свяжитесь с нами, чтобы получить разрешение на возврат — верните ее по обычной почте в течение 90 дней с момента отправки. его, и мы обеспечим обмен или возврат полной покупной цены трубки.

Мы не принимаем возвраты без разрешения, истекшие более 3 месяцев или возвращенные неправильно.Эти правила могут быть обновлены без предварительного уведомления. Я получил их всего пару дней назад после потери одной из ламп усилителя в моем Valhalla 2. Они подходят и отлично работают с моим усилителем. Я очень доволен и куплю их снова, когда понадобится. 6n6p — это лампа с лучшим звучанием, более линейная, чем у пи-версии. Они очень прочные, красивые и детализированные, но при этом звучат гладко. Это предварительный обзор, так как я только что получил эти трубки.

Если вы покупаете их для Schiit Valhalla 2, я убежден, что это те же лампы, которые идут в комплекте с устройством.Сравнивая маркировку с оригинальными лампами, можно заметить небольшие отличия, поэтому я надеюсь, что они могут быть более высокого класса. Они звучат фантастически, даже бывшие в употреблении, используемые в качестве выходной лампы за 6N1P на входной стороне.

Удачи, отличные тубы. Но я считаю, что настоящее сокровище — это 6Н1П. В вашем браузере отключен Javascript. Для просмотра этого сайта вы должны включить JavaScript или перейти на браузер с поддержкой JavaScript.

Доступность: Обычно отправка в течение 24 часов. Возможны оптовые скидки.Количество Цена. Добавить в корзину. Описание Дополнительная информация Лампа 6Н6п — российская сдвоенная триодная лампа. Китайское название трубки 6Н6п — трубка 6Н6.

В течение многих лет он использовался в подполье для изготовления трубок, и теперь он становится все более популярным среди мейнстрима. Просмотрите технический паспорт трубки 6H6p. Кроме того, требования к нагреву менее высокие. Этот сайт использует Akismet для уменьшения количества спама. Узнайте, как обрабатываются данные вашего комментария.

Сверху моей головы похоже, что у них другая распиновка от 6e5, жалко, как было бы здорово иметь возможность переключаться между ними.Мой PP-усилитель подключен, поэтому я могу установить много драйверов пентода Hi GM с триодным дифференциалом, но, конечно, не 6e5p! Имхо поистине отличная трубка! У меня есть предусилитель с двумя 6e6p DR, теперь я бы поменял его на EL84, моя проблема здесь: нужна ли мне какая-либо регулировка в боковом предусилителе, чтобы он соответствовал EL84?

Или 6e6p полностью эквивалентно EL84? Вторая проблема — как различаются тона в указанных выше трубках? Заранее спасибо за совет. Здравствуйте 6e6p и распиновка el84 одинаковая только без переделки схемы долго не проживет режим 6e6p вольт на желаемом аноде ps 6ж52п поставил на место без переделок el84 8 стопа должна быть на общий провод.

Автор: Ale Moglia «Ошибка всегда простительна, редко простительна и всегда неприемлема. Уведомлять. Самые старые новые Самые популярные. Встроенные отзывы. Ale Moglia. Хотелось бы узнать ваши мысли, пожалуйста, прокомментируйте. Это схемные данные для реактивной нагрузки, например трансформатор с нагрузкой 2. Для твердого диапазона ширины полосы минимальная индуктивность составляет около 30 [Hy]. Найти еще сообщения Зорана

Данные показывают даже меньшие искажения по сравнению с низкими искажениями при классической R-нагрузке. Но результаты получены с простой эквивалентной схемой, без проблем с сердечником или передаточного отношения.Всего лишь приблизительные значения. Я могу проверить некоторые результаты для той же рабочей точки, с нагрузкой на дроссель и, возможно, с источником постоянного тока. Из предыдущих данных я нашел другую трубку, которая могла быть нагружена с таким же значением, как внутреннее сопротивление. Я использовал модель 6Н6П Spice, которую вы представили.

Согласно советскому паспорту, вокруг моей тестовой схемы был CCS-нагруженный усилитель с общим катодом. Я снова проверил му по двум разным спецификациям и посмотрел на анодные кривые.На них изображено некоторое количество Artosalo, mu — коэффициент усиления лампы, и это цифра, которая не постоянна во всем регионе.

LM1875 Усилитель мощности класса AB

А в даташитах mu дано как некое среднее значение. Другое дело, что mu, как коэффициент усиления, и -A, каскадное усиление — это совсем не одно и то же.

Мю трубки из статических данных на бумаге. Против каскадного усиления, которое представляет лампу в реальной динамической среде, в реальной схеме.Таким образом, mu и -A отрицательная метка перед A является следствием переворота фаз. Вы можете найти себя mu по данным трубок анода chrs. Тонкая стеклянная трубка имеет диаметр 18 мм и без учета базовых штифтов B7G высота клапана составляет 53 мм.

Тип 6АУ6 был первым. 6AU6 — это американский дизайн, сделанный Mullard. Булавки Малларда имеют высоту 47 мм. Тип 6AU6 был впервые представлен в. Участник Flatpicker, Теннесси Сообщения: 17 марта, в 2: Отправить по электронной почте друзьям Поделиться в Facebook — открывается в новом окне или вкладке Поделиться в Twitter — открывается в новом окне или вкладке Поделиться в Pinterest — открывается в новое окно или вкладка Добавить в список наблюдения.

16 марта, в. Для получения дополнительной информации см. Условия и положения Программы международной доставки — открывается в новом окне или вкладке.

Для получения дополнительной информации см. Условия и положения Программы международной доставки — открывается в новом окне или вкладке. Эта сумма включает применимые таможенные пошлины, налоги, брокерские и другие сборы. Точно так же 6Н6П с золотыми решетками звучат лучше, чем обычные, и я использую эти силовые лампы.

Хотя, наверное, не в два раза выше.Все хорошие слова, написанные об А, относятся и к этим ВСП. Вы даже можете найти радиомодели с определенным набором ламп. Требуются минимальные ежемесячные платежи. Влияет ли жесткость конструкции на звук? Коллекция Стига Комстедта С. Подробнее — открывается в новом окне или вкладке.

Золото обнаружено в трубах США! Силовой трансформатор — ВВ кстати. Итак, катодный резистор 75 кОм.

Peak blue antifreeze

Коллекция Антонио Бордини I. А должна ли настройка 6AK5, правильная? Доставка осуществляется авиапочтой с отслеживающим номером.Обзоры и обсуждение наушников — Head-Fi. Это кажется странным, но работает так же, и теперь пластина образует щит вокруг остальной части трубки.

Про и 6AU6 вопросы по замене? Также используется в некотором внешнем оборудовании BBC.

Dm479 7/11/2017

Это нормально или я рискую повредить что-нибудь, если выберу неправильное значение? Посмотреть условия — открывается в новом окне или вкладке. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. На главную Помощь Поиск Авторизация Зарегистрироваться. Прочтите раз.

Мир прекрасен, если есть здоровье и есть друзья.Франко, мне нравятся твои странные находки, они вызывают у меня улыбки, как просматривают твои посты. Цитата: Калиостро 16 января, утра.

Проблемы со сборкой? Прочтите это в первую очередь.

Спасибо HotBluePlates Итак, если напряжение накала является основным отличием, в небольшом усилителе с правильно адаптированной схемой накала, я думаю, что 6N6P можно использовать в качестве силовой лампы вместо ECC99, друг сказал мне, что может быть шанс немного по хорошей цене, попробую взять еще раз спасибо Франко.

Цитата по: Калиостро 19 января, утра.Сообщения Bluemeany уровня 1: Цитата: kagliostro, 19 января, pm. SMF 2. Ссылка на каталог мобильных устройств. Продажа дворов прекращена. Что нового. Ручки регулировки усилителя. Лампы диоды. Ножные педали. Элементы реверберации. Разные доски для проушин. Пользовательские платы. Гитарные струны.

Ручки для кастрюль. Трубные розетки.

Spxu reddit

Wire Cable. Трубки Клапаны. Переключение каналов. Библиотека ламповых усилителей. Библиотека схем ламповых усилителей. Создайте индивидуальную проушину или башенную доску. Схемы подключения трансформатора. Страница Hoffmanamps в Facebook. Программа скидок на усилители Hoffman.Адаптация к разрешению мобильного телефона или планшета возможна только в темах responseifs, таких как тема Prestashop 1.

Поддержка и обновления Вы автоматически получаете 3 месяца поддержки для этого продукта. Отзывы Снова отличное обслуживание клиентов от этого разработчика. Наши модули просты и интуитивно понятны и способствуют развитию электронной коммерции. Не стесняйтесь обращаться к нам за индивидуальными разработками.

Этот разработчик отвечает на ваши вопросы в: Связаться с разработчиком Другие предметы от того же разработчика Этот модуль, идеальное решение для ваших нерешительных клиентов, позволяет вашим клиентам приобрести подарочную карту, чтобы порадовать своих близких (день рождения, день святого валентина.Республика Конго, Республика Острова Кука Коста-Рика Хорватия Куба Кипр Чешская Республика Дания Джибути Доминика Доминиканская Республика Восточный Тимор Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фолклендские острова Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Южные французские территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Остров Херд и острова Макдональд Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран Ирак Ирландия Остров Мэн Израиль Италия Кот-д’Ивуар Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корея, Дем.

Юридические уведомления Положения и условия Политика конфиденциальности Файлы cookie обеспечивают бесперебойную работу наших служб. Программное обеспечение Yelp для рекомендаций предназначено для выделения отзывов от людей, которые хотят поделиться своим опытом с сообществом.

Большинство предприятий нацелены только на довольных клиентов, когда запрашивают отзывы, что приводит к предвзятым оценкам, поэтому программное обеспечение для рекомендаций активно пытается идентифицировать, а не рекомендовать обзоры, предложенные или поощряемые бизнесом. В разделе «Рекомендации для владельцев бизнеса» нашего Руководства по содержанию, которое является частью наших Условий предоставления услуг, также четко указано, что компаниям не следует запрашивать отзывы на Yelp.

На Yelp лучше всего работают компании, которые обеспечивают отличное обслуживание клиентов для всех, кто входит в дверь, не ожидая или не поощряя написание отзыва.

В

Yelp есть программа оповещения потребителей, чтобы люди знали о компаниях, которые занимаются подобной деятельностью. Лучший способ получить качественные и непредвзятые отзывы о вашем бизнесе — это обеспечить незабываемые впечатления от взаимодействия с клиентами, а не просить их публиковать сообщения в Yelp.

Чтобы получить более подробную информацию, прочтите наш официальный блог о том, почему вам не следует запрашивать обзоры. Другие советы о том, как наилучшим образом продвинуться в Yelp, можно найти в нашем Руководстве к успеху. Yelp и связанные с ним знаки являются зарегистрированными товарными знаками Yelp.

Благодаря нашему партнерству с Google, Yahoo и Bing, мы поможем вам использовать подлинные отзывы, чтобы быть замеченными в Интернете и направлять качественный трафик на ваш веб-сайт. Хотите знать, что отзывы Feefo могут сделать для вашего бизнеса. Введите свои показатели, чтобы узнать сейчас.Оценки основаны на данных реальных отзывов клиентов. Используйте все возможные варианты. Позвольте другим помочь с вашей рекламой. Когда вы добавляете другого администратора в свою учетную запись рекламы Facebook, он может останавливать и редактировать продвижение вашей страницы.

Пользователь должен быть либо вашим другом на Facebook, либо его адрес электронной почты должен быть доступен для поиска на Facebook. Просто выберите их уровень доступа и нажмите «Добавить». Выбор варианта торгов. Вы можете выбрать один из нескольких вариантов ставок для управления рекламными расходами в Facebook.Вы можете делать ставки за клики, показы или желаемую цель (д. Если вы выберете рекомендуемый (и выбранный по умолчанию) вариант назначения ставок на основе вашей цели, ваша ставка будет автоматически установлена ​​так, чтобы помочь вам достичь своей цели, тогда как ставки на клики или показы позволяют настраивать больше.

Выберите между дневным или пожизненным бюджетом. Как рекламодатель, вы можете выбрать дневной или пожизненный бюджет. Ежедневный бюджет определяет, сколько вы будете тратить на определенную кампанию в день.

Ваша реклама и спонсируемые истории перестают показываться, как только вы исчерпаете свой дневной рекламный бюджет, что способствует увеличению бюджета на расценки на рекламу в Facebook, основанные на каждом дневном цикле.

Пожизненный бюджет позволяет вам выбрать, сколько вы хотите потратить в течение всего периода времени, в течение которого запланировано проведение кампании. Хочу поменять вам рекламную кампанию. Изображения — это мощный инструмент, который вы можете использовать для создания привлекательной и эффектной рекламы на Facebook.

Узнайте, как максимально эффективно использовать графические объявления в Facebook. Сходите с ума с изображениями.Посты и PPC-реклама Facebook с изображениями привлекают гораздо больше людей, чем те, у которых нет, поскольку они помогают вашей рекламе или публикации выделиться из переполненной ленты новостей. Добавьте несколько изображений в свои объявления. Добавьте несколько изображений в PPC-рекламу Facebook для дополнительного разнообразия и проверки эффективности различных изображений в сочетании с текстом объявления.

6-контактная плоская электрическая схема HD-качество круглое

Вы можете загрузить до шести изображений для сопровождения ваших объявлений без каких-либо дополнительных затрат. У Facebook есть инструмент сетки, который помогает гарантировать, что ваше графическое объявление соответствует рекомендациям, но, как заметил Джон Лумер, иногда вы можете обойти это, просто слегка переместив текст.Изображение какого размера вам следует использовать.

6N6P = ECC99 = трубка E182CC. Золотая сетка NIB

Facebook рекомендует загружать для вашей рекламы изображение размером 1200×627 пикселей. У рекламы в Facebook есть невероятные возможности таргетинга, которые могут помочь вам адаптировать ваше сообщение и нацелить на желаемую аудиторию. Воспользуйтесь всеми преимуществами параметров таргетинга рекламы в Facebook, чтобы создать очень успешные рекламные кампании в Facebook. Воспользуйтесь преимуществами расширенных параметров таргетинга. Вы можете настроить таргетинг на аудиторию по местоположению, возрасту, полу, месту работы, статусу отношений, языку, образованию и т. Д.

Определите свою идеальную аудиторию с помощью таргетинга по интересам. В дополнение к параметрам таргетинга, упомянутым выше, Facebook обеспечивает невероятно глубокий таргетинг по интересам.

6AU6 DATASHEET PDF

Это дает огромную ценность, и только возможности таргетинга по интересам могут оправдать использование вами рекламы в Facebook. Заводите новых друзей или сосредоточьтесь на старых. Следите за своим потенциальным измерителем аудитории. Сузьте цель с большим количеством категорий.

Если у вас есть таргетинг только на несколько интересов, попробуйте добавить похожие темы в раздел «Дополнительные категории».Там вы найдете варианты еще большего сужения вашей аудитории — выберите пользователей, у которых недавно был день рождения, которые загружают много фотографий на Facebook и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
