Простой MP3-модуль для аудио-DIY или обновления старой музыкальной техники / Hi-Fi и цифровой звук / iXBT Live
Сегодня хочу рассказать еще про один встраиваемый MP3-модуль. Модель простая и бюджетная, но имеет неплохой внешний вид и возможность чтения несжатых форматов. Модуль позиционируется для использовании в автомобиле, но ее так же можно применять в самодельных звуковых устройствах в качестве источника звука, а так же, для модернизации устаревшей аудиоаппаратуры (например музыкальных центров).
Покупал модуль в магазине FLYER FISH на AliExpress:
ПОКУПАЛ ТУТ
Продавец толковый, отправляет быстро и всегда в картонной коробочке, а не просто почтовом пакете, «пупырчатой» пленки не жалеет. MP3-модулей в этом магазине большой выбор, часто там беру под свои DIY проекты.
Содержание
- Технические характеристики
- Упаковка и комплектация
- Внешний вид
- Использование
- Заключение
Технические характеристики
- Питание: 9-12 В DC 0.
2 A - Экран: да
- Режимы: USB / microSD / FM / AUX / Bluetooth
- Накопители: до 32 Гб
- Форматы аудио: MP3, WAV, APE, FLAC
- AUX: 3.5 мм и линейный вход
- FM радио: 87.5-108.0 МГц
- Bluetooth: 5,0
- Дальность связи: до 10 м
- Потребление тока: USB <120 мА, другой режим <80 мА
- Размеры панели: 92х41х20 мм
2 AУпаковка и комплектация
Упаковка надежная — картонная коробка с упаковочным материалом.
Комплект поставки устройства типовой:
- MP3-модуль (маркировка AVN-41BT-A)
- Мини пульт ДУ
- Кабели 3 pin jst 10 см 2 шт.
- Кабели 2 pin jst 10 см 1 шт.
В этом лоте можно выбрать варианты комплектации:
- Без пульта
- Простой пульт (как у меня)
- Пульт посерьезней (но тоже мини)
Пульт поставляется без батарейки (вот она экономия!), нужно поставить «таблетку» 2025. Им можно управлять эквалайзером и режимами воспроизведения, с самой панели эти функции не доступны.
Хочу заметить, с такой же передней панелью есть MP3-модуль со встроенным усилителем класса D на 25 Вт max в канал. Такое интегрированное решение удобно для создания своей портативной акустики: меньше компонентов и проводов. Конечно, питание ему уже нужно до 3 А.
Внешний вид
Данная модель выполнена для установки на корпус (встраиваемая). Для носителей файлов имеется USB A и microSD, и линейный вход 3,5 мм. Не забыта беспроводная передача звука со смартфона или планшета по Bluetooth 5.0.
Есть небольшой экран с высотой символов 10 мм. На нем индикация режима, время трека и частота радио и небольшой псевдо эквалайзер.
Передняя панель пластиковая, но с интересной текстурой под шлифованный алюминий. Крепление устройства на четыре винта М3. Паз для установки модуля необходим размерами: 77х29 мм.
Кнопок управления необходимый минимум — 4 шт. Кнопка «PLAY» почему то называется «SCAN». Громкость регулируется как с панели, так и с пульта. Всего доступно 30 единиц громкости, можно использовать как предусилитель.

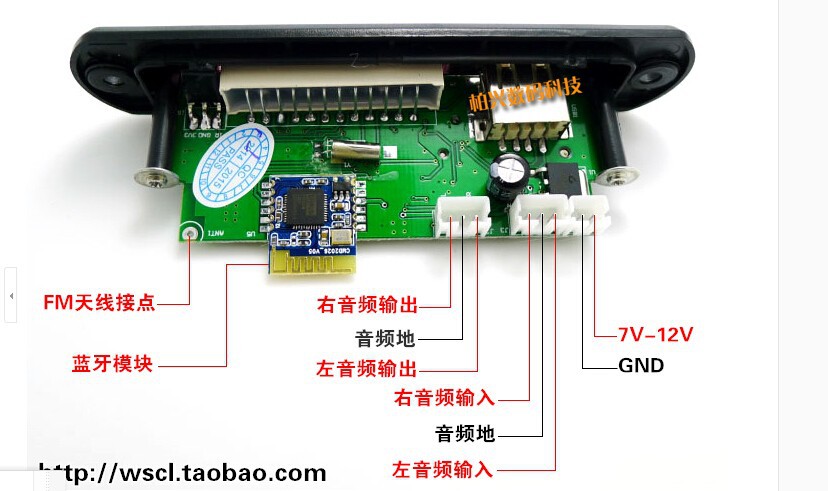

Сзади сосредоточены все разъемы для работы устройства: питание 2 pin jst, линейный выход на усилитель (3 pin jst) и линейный вход сигнала (3 pin jst). FM антенну нужно припаивать самому. Bluetooth антенна небольшая по размерам, что сказывается на дальности работы.
В цепи питания установлен стабилизатор напряжения 7805. А построен модуль на аудио процессоре «все в одном» BP07683, это какой-то китайский аналог Allwinner F1c100, которые часто ставят в такие панельки.
Использование
Функционал данного модуля очень похож на модуль, который я уже обозревал.
Белый модуль
Питание модуля — от 5 до 15 В постоянного напряжения. Потребление тока минимальное.
Режим по умолчанию — Bluetooth. Голосовых подсказок нет, и это здорово.
Жаль, нет микрофона и нельзя отвечать на звонки. Кодек используется SBC. Дальность работы — одна комната.
USB «флешки» и карты микро SD тянет по 32 Гб, помимо mp3, играет и несжатые форматы FLAC и APE. Навигации по файлам нет.
На экране виден номер трека и время в сек. Трек запоминает, но не место в нем.
Из настроек воспроизведения имеются: повтор всего, повтор текущего трека, повтор текущей папки и треки в случайном порядке.
FM-радио (стерео) работает хуже среднего, ловит те же 19 станций, что и приёмник, но некоторые с шумами. Есть автопоиск и переход по запомненным станциям.
Линейный вход (тут их по сути два, кабелем или 3,5 мм на панели). Можно регулировать уровень громкости.
Есть пять настроек эквалайзера (переключаются с пульта), звук окрашивают, можно чуть подстроить звучание (не работает на AUX). Функции записи на носители нет.
Заключение
По итогу можно сказать: это модель очень простая, выполняет только базовые функции. Реальная цена такому устройству, не более пары долларов, дороже платить нет смысла. Прием FM радио и дальность действия Bluetooth слабые стороны. К достоинствам можно отнести: чтение несжатых форматов и приятный внешний вид.
Если нужен более мощный и функциональный вариант — рекомендую присмотреться к MP3/FLAC-модулю TDM 157.
Я делал на него полный обзор.
Спасибо за внимание. Удачных покупок!
MP3-модуль із пультом ДК і Bluetooth, WAV +APE + MP3. Вбудований MP3 плеєр 5-12В для авто — купити за найкращою ціною в Запоріжжі від компанії «РадіоКухня»
Опис
Під час під’єднання живлення будьте гранично уважні! Модуль не має захисту від переполюсування!Цей MP3-модуль із пультом ДК призначений для програвання звукових файлів форматів MP3, APE і WAV. Пристрій має вбудований Bluetooth-модулем і цифровий FM-тюнер. MP3 модуль призначений для створення аудіосистем або поліпшення аудіокомплексів, які не можуть програвати файли формату MP3 (APE і WAV).
Текстова інформація пристрою зображається на яскравому семисегментному індикаторі.
На платі MP3 плеєра розташовані 4 кнопки. Призначення кнопок:
| VOL-: | зменшує гучність (перемикає звукові файли) |
| PLAY/PAUSE: | зупиняє або відтворює звукові файли (у режимі FM змінює частоту сигналу) |
| VOL+: | збільшує гучність (перемикає звукові файли) |
| MODE: | вибирає режим відтворення музики |
Під час використання режиму USB (TF) рівень гучності змінюється тривалими натисканнями на кнопки
Кнопка PLAY/PAUSE у цьому режимі просто зупиняє або відновлює відтворення. У режимі FM ця кнопка має інші властивості: за короткого натискання починає сканувати діапазон до станції впевненого приймання, а під час тривалого утримування її відновлюється відтворення або зупиняється приймання звукових сигналів.
За допомогою роз’ємів TF, USB і AUX під’єднується зовнішніх носіїв звукових файлів. Гніздо AUX являє собою послідовний вхід для під’єднання джерела аналогового сигналу за допомогою mini jack 3,5 мм. На платі пристрою розкладено висновки для під’єднання зовнішньої антени, яка слугує як підсилювач для FM приймача.
Цей MP3 плеєр має 3 режими роботи:
| FM: | приймає радіостанції FM-діапазону |
| Bluetooth: | відтворює звукові файли за протоколом Bluetooth |
| USB, TF: | відтворює звукові файли, записані на USB-носітелі або карті пам’яті |
Під час активації режиму FM пристрій автоматично починає шукати робочу частоту в діапазоні від 88 до 108 МГц.
До комплекту MP3 плеєра входить пульт дистанційного керування, який дає змогу керувати пристроєм на відстані від 1 до 10 м. Приймає сигнали пульта інфрачервоний датчик, розташований біля LCD-дисплея. Як джерело живлення пульта необхідно використовувати батарейку «CR2032». На пульті розташовано 21 функціональних клавіш. Призначення кнопок керування:
| ON/OFF: | вмикає або вимикає пристрій |
| MODE: | вибирає режим відтворення музики |
| MUTE: | вимикає (вмикає) звук |
| PLAY/PAUSE: | зупиняє або відтворює звукові файли |
| BACK: | повертає попередній звуковий файл |
| NEXT: | відтворює наступний звуковий файл |
| EQ: | вибирає режим еквалайзера (ROCK, JAZZ, Classic, NORMAL, BASS, POP) |
| VOL-: | зменшує гучність |
| VOL+ | збільшує гучність |
| U/SD/AUX: | змінює тип носія |
| 0 — 9: | Керуванні кнопки |
Живиться пристрій від зовнішнього джерела живлення постійного струму в діапазон від 5 до 12 В.
Комплект MP3 модуля складається з: MP3 плеєра, пульта ДК і дротів із конекторами для під’єднання.
Технічні характеристики пристрою:
| Напруга живлення, В | 5… 12 |
| Порти | USB, TF, AUX |
| Діапазон FM частот, МГц | 87,5 … 108 |
| Розміри пристрою, мм | 107 х 26 х 25 |
Ми раді привітати Вас в інтернет-магазині Радіокухня
Щоб Ваша покупка була максимально швидкою та комфортною, ознайомтеся з умовами роботи нашого магазину
- Ми не відправляємо замовлення накладеним платіжом
- За замовчуванням ми не перекличаємо покупцям. Всі необхідні дані для оплати замовлення Ви отримаєте на електронну пошту та СМС (або Viber) на номер вказаний під час оформлення замовлення
- Ми не вживаємо замовлення телефоном. Набагато швидше та комфортніше оформити замовлення на сайті
- Ми не записуємо дані клієнта телефоном (ФІО, адреса доставки, електронну пошту) Щоб уникнути помилок усі дані пересилаються СМС або електронною поштою.
- Замовлення актуальне (чекає оплати) три дні, після чого змінюється.
Набагато швидше та комфортніше оформити замовлення на сайтіХарактеристики
Інформація для замовлення
AGENIZ-4565 (747D) Цифровой mp3-плеер 12 В FM-радио + USB Micro SD + AUX + Пульт дистанционного управления для автомобиля Управление для автомобиля
100% новый и высокое качество
Этот продукт также похож на обычную плату декодера MP3, воспроизводит MP3-файлы U-диска или TF-карты, а также радиопередачу. (Этот продукт без функции вызова Bluetooth, без усилитель мощности, можно подключить только к внешнему усилителю)
Особенности:
Этот модуль имеет AUX \ FM \ USB \ Micro SD плату усилителя динамика
относится к динамикам 2.0 \ 2.1 \ 5.1
Рабочий ток <200 мА
Выходная амплитуда> 700 МВ
Расстояние между монтажными отверстиями: 72 мм
Введенный модуль:
Непосредственно поддерживайте переключатель внешнего сигнала.
поддержка автоматического переключения USB/SD/FM/LINE.
Modulel Содержит чип декодера песен MP3/WMA.
поддержка карт USB, SD, MMCl для воспроизведения.
Поддержка USB/SD-карты, переключатель, песня, следующая песня, быстрая перемотка вперед, перемотка назад, регулировка громкости, эквалайзер, воспроизведение/пауза, остановка, одиночный повтор, отключение звука, выключение, прямые выборы песен.
поддержка переключателя сигнала напрямую.
поддерживает переключатель USB/TF/FM/LINE.
Чип декодирования музыки MP3/WMA, WAV без потерь.
поддержка PREV, NEXT, быстрая перемотка вперед, быстрая перемотка назад, громкость, эквалайзер, воспроизведение/пауза, остановка, одиночный повтор, отключение звука, выключение и прямые выборы.
поддержка PREV, NEXT, громкость, эквалайзер, воспроизведение/пауза, отключение звука, выключение.
Поддержка файловых систем FAT16, FAT32.
Поддержка версии MP1 Layer3, MP2 Layer3, MP3 Layer3 песни.
поддержка песен в формате MP3l со скоростью 32–320 кбит/с.
поддержка функции питания и памяти: запоминать песни и громкость воспроизведения питания
Описание кнопок панели:
1, ПИТАНИЕ: кнопка режима ожидания (STANDBY) не может переключаться.
2, РЕЖИМ: SD-карта и U-диск: последовательность переключения для USB → SD → FM → AUX; Только диск U: Переключите порядок USB → FM → AUX; Только SD-карта: поменяйте порядок SD → FM → AUX;: FM → AUX → USB и SD-карта.
3, PREV: состояние USB/SD, короткое нажатие — в пути; в состоянии USB/SD Нажмите кнопку перемотки песни; короткое нажатие на радиостанции в режиме FM, долгое нажатие на поиск радио.
4: СЛЕДУЮЩИЙ: состояние USB/SD короткое нажатие для перехода к следующему треку; в состоянии USB/SD нажмите быструю перемотку песни вперед; короткое нажатие на радио в режиме FM, поиск, длительное нажатие на следующую станцию.
5, VOL+: короткое/долгое нажатие плюс музыка.
6, VOL-: короткое/долгое нажатие для музыки меньше.
7, REP: клавиша для переключения между воспроизведением USB / SD, однократное повторение всего цикла загрузки полного цикла.
8, «СТОП»: состояние USB/SD, короткое нажатие останавливает воспроизведение музыки.
9, MUTE: кнопка отключения звука, нажмите кнопку отключения звука, нажмите кнопку выключения (также можно поднять VOL-/VOL +).
10, эквалайзер: режим звукового поля NORMAL → BAS → POP → ROC → JAZZ → CLA → CUT → NORMAL
11, PLAY / PAUSE: воспроизведение состояния USB / SD / пауза; Длительное нажатие в режиме FM для одновременного поиска станций по всем каналам.
от 12,0 до 9: прямое соединение USB / SD, на выбор можно ввести более 10 последовательных цифр.
Примечание. Дополнительное входное напряжение: 12 В, 5 В. Прикрепленный интерфейс Рисунок:
Примечание: слишком высокое входное напряжение платы декодера повредит слишком низкое напряжение и не будет работать, будьте осторожны, чтобы не перепутать полюс «+» и «-»;
Инструкция по режиму воспроизведения платы декодирования
Плата декодирования при отсутствии карты памяти или U-диска, загрузка по умолчанию в режиме «аудиовхода», экранный дисплей LINE
Нажмите кнопку «MODE» на панели или пульте дистанционного управления Переключитесь в режим радио, на экране отобразится частота FM-радио, нажмите и удерживайте кнопку «ВОСПРОИЗВЕДЕНИЕ», автоматический поиск канала
Нажмите кнопку «MODE» на панели или переключите пульт дистанционного управления на диск U или карту памяти «РЕЖИМ воспроизведения», на экране отобразится расписание песни x 15 мм
Габаритные размеры: 107（Ш） *25（В） * 38（глубина）мм
Входное напряжение: 7-12 В
