Что представляет собой регулятор напряжения 7912
Регулятор напряжения 7912 — это линейный стабилизатор отрицательного напряжения, обеспечивающий на выходе фиксированное напряжение -12 В. Он относится к серии популярных регуляторов семейства 79xx, разработанных для создания стабильных источников питания в электронных устройствах.
Основные характеристики 7912:
- Выходное напряжение: -12 В
- Максимальный выходной ток: 1 А
- Минимальное входное напряжение: -14,5 В
- Максимальное входное напряжение: -35 В
- Падение напряжения: 2 В (типичное значение)
- Точность выходного напряжения: ±4% (при 25°C)
7912 выпускается в корпусах TO-220, TO-252 (D-PAK) и TO-263 (D2PAK), что позволяет использовать его в различных конструкциях. Какие преимущества дает применение 7912 в электронных схемах? Регулятор обеспечивает стабильное отрицательное напряжение питания, защиту от короткого замыкания и перегрева, а также простоту использования благодаря минимальному количеству внешних компонентов.
Принцип работы и основные параметры регулятора 7912
Регулятор 7912 работает по принципу последовательного стабилизатора напряжения. Он непрерывно сравнивает выходное напряжение с опорным значением и корректирует его, поддерживая на заданном уровне -12 В.
Ключевые параметры 7912:
- Нестабильность по напряжению: 0,06% (типичное значение)
- Нестабильность по току: 0,5% (типичное значение)
- Температурный коэффициент: 0,01%/°C
- Минимальный ток нагрузки: 5 мА
- Ток собственного потребления: 4,3 мА (типичное значение)
Как регулятор 7912 поддерживает стабильное напряжение при изменении входного напряжения? Благодаря высокому коэффициенту подавления пульсаций (54 дБ на частоте 120 Гц) и малому выходному сопротивлению, 7912 эффективно сглаживает колебания входного напряжения и обеспечивает стабильное выходное напряжение даже при значительных изменениях нагрузки.
Применение регулятора напряжения 7912 в электронных схемах
Регулятор 7912 широко используется в различных электронных устройствах для создания стабильного источника отрицательного напряжения -12 В. Где чаще всего применяется этот компонент?
- Аудиоаппаратура (усилители, микшеры, эквалайзеры)
- Измерительные приборы
- Промышленные системы управления
- Лабораторные источники питания
- Телекоммуникационное оборудование
Как правильно подключить 7912 в схеме? Типовая схема включения регулятора предполагает использование входного и выходного конденсаторов для улучшения стабильности и подавления высокочастотных помех. Входной конденсатор рекомендуется выбирать емкостью 0,33 мкФ, а выходной — 0,1 мкФ.

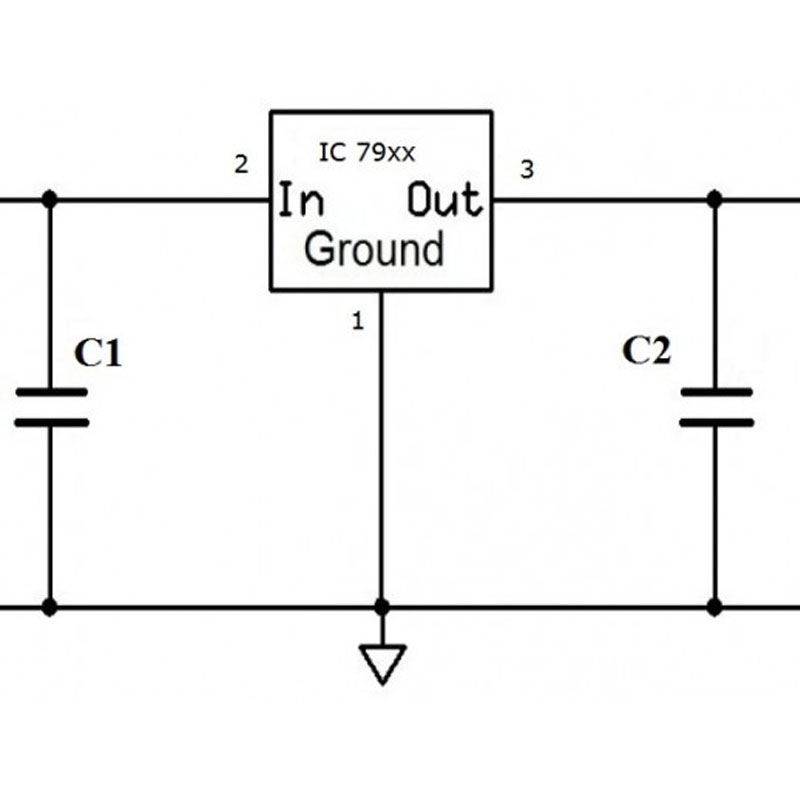

Пример схемы включения регулятора 7912:
1. Входное напряжение подается на вывод 1 (Input) 2. Вывод 2 (Ground) соединяется с общим проводом 3. Выходное напряжение -12 В снимается с вывода 3 (Output) 4. Входной конденсатор 0,33 мкФ подключается между выводами 1 и 2 5. Выходной конденсатор 0,1 мкФ подключается между выводами 2 и 3
Особенности монтажа и эксплуатации регулятора 7912
При использовании регулятора 7912 следует учитывать ряд важных моментов для обеспечения его надежной работы. Какие меры необходимо предпринять при монтаже 7912?
- Обеспечить хороший теплоотвод, особенно при больших токах нагрузки
- Использовать короткие и толстые проводники для силовых цепей
- Размещать входной и выходной конденсаторы максимально близко к выводам регулятора
- Применять многослойные печатные платы с отдельными слоями для земли и питания
Как правильно выбрать радиатор для 7912? Расчет необходимой площади радиатора производится исходя из максимальной рассеиваемой мощности и допустимой температуры корпуса регулятора. При токе нагрузки 1 А и разности входного и выходного напряжений 5 В, рассеиваемая мощность составит около 5 Вт, что требует использования радиатора площадью не менее 10-15 см².
Защитные функции и надежность регулятора 7912
Регулятор 7912 обладает встроенными защитными функциями, обеспечивающими его надежную работу в различных условиях. Какие виды защиты реализованы в 7912?
- Защита от короткого замыкания на выходе
- Тепловая защита с автоматическим восстановлением
- Защита от обратного напряжения
Как работает защита от перегрева в 7912? При достижении кристаллом температуры около 150°C срабатывает тепловая защита, отключающая регулятор. После остывания до безопасной температуры (примерно 130°C) работа возобновляется автоматически.
Надежность 7912 подтверждается длительным опытом применения и соответствием промышленным стандартам. Средняя наработка на отказ (MTBF) для регуляторов этой серии составляет более 1 000 000 часов при нормальных условиях эксплуатации.
Аналоги и альтернативы регулятору 7912
Несмотря на популярность 7912, существуют и другие варианты регуляторов отрицательного напряжения -12 В. Какие аналоги можно использовать вместо 7912?
- LM7912 — полный аналог от других производителей
- L7912 — аналог с улучшенными характеристиками
- LM337 — регулируемый стабилизатор отрицательного напряжения
- MC7912 — аналог с расширенным диапазоном рабочих температур
В чем преимущества использования импульсных преобразователей вместо линейных регуляторов типа 7912? Импульсные преобразователи обладают более высоким КПД (до 95% против 50-60% у линейных), меньшими габаритами и тепловыделением. Однако они имеют более сложную схему включения и могут создавать высокочастотные помехи.
Выбор и приобретение регулятора напряжения 7912
При выборе регулятора 7912 следует обратить внимание на ряд факторов, влияющих на его характеристики и надежность. На что нужно обращать внимание при покупке 7912?
- Производитель (предпочтительны известные бренды)
- Тип корпуса (TO-220, TO-252, TO-263)
- Диапазон рабочих температур
- Точность выходного напряжения
- Максимальный выходной ток
Где можно приобрести регулятор 7912? Компонент доступен в большинстве магазинов электронных компонентов, а также у онлайн-дистрибьюторов, таких как Mouser, Digi-Key, Farnell. При заказе крупных партий рекомендуется обращаться напрямую к производителям или их официальным представителям для получения оптимальных цен и гарантий качества.
Как проверить подлинность приобретенного регулятора 7912? Следует обращать внимание на маркировку корпуса, соответствие заявленных характеристик реальным параметрам, качество упаковки. В случае сомнений рекомендуется проводить входной контроль компонентов с использованием специализированного измерительного оборудования.
