Как определить исправность варистора мультиметром. Какие параметры нужно измерить для проверки работоспособности. На что обратить внимание при визуальном осмотре варистора. Как проверить варистор без специального оборудования.
Что такое варистор и для чего он используется
Варистор — это полупроводниковый резистор, сопротивление которого зависит от приложенного напряжения. Основная функция варистора — защита электронных устройств от перенапряжений в сети.
Варисторы широко применяются в следующих областях:
- Защита бытовой техники от скачков напряжения
- Стабилизация напряжения в блоках питания
- Защита линий связи и передачи данных
- Ограничение перенапряжений в высоковольтных линиях электропередач
- Защита измерительных приборов
Принцип работы варистора основан на нелинейной вольт-амперной характеристике. При превышении определенного порогового напряжения его сопротивление резко падает, шунтируя защищаемую цепь.
Визуальный осмотр варистора перед проверкой
- Целостность корпуса — не должно быть трещин, сколов, оплавлений
- Отсутствие следов перегрева и почернений
- Целостность выводов — не должны быть оборваны или окислены
- Четкость маркировки — должна хорошо читаться
- Отсутствие вздутий корпуса
Любые визуальные повреждения варистора являются признаком его неисправности. В этом случае варистор подлежит замене без дальнейшей проверки.
Проверка варистора мультиметром
Наиболее доступный способ проверки работоспособности варистора — измерение его параметров с помощью мультиметра. Рассмотрим основные этапы диагностики:
Измерение сопротивления
1. Установите мультиметр в режим измерения сопротивления (омметр).
2. Подключите щупы мультиметра к выводам варистора. Полярность подключения не имеет значения.
3. Зафиксируйте показания. Исправный варистор должен показывать очень высокое сопротивление (более 1 МОм).
4. Поменяйте полярность подключения щупов и повторите измерение. Показания должны быть аналогичными.
Проверка в режиме «прозвонки»
1. Переключите мультиметр в режим проверки диодов или «прозвонки».
2. Подключите щупы к выводам варистора.
3. Исправный варистор не должен «звенеть» в обоих направлениях.
Важно: Некоторые модели мультиметров могут показывать небольшое падение напряжения на варисторе в режиме «прозвонки». Это нормально и не является признаком неисправности.
Как проверить варистор без специального оборудования
При отсутствии мультиметра можно выполнить простую проверку работоспособности варистора подручными средствами:
- Подключите последовательно с варистором лампочку накаливания на 220В.
- Подайте на эту цепь сетевое напряжение 220В через выключатель.
- Включите схему. Лампочка должна гореть очень тускло или вообще не загораться.
- Закоротите варистор проводником. Лампочка должна загореться в полную яркость.
Если при закорачивании варистора яркость лампы не меняется, это говорит о его неисправности.
Внимание! Данный метод связан с работой с сетевым напряжением и требует соблюдения правил электробезопасности. Не рекомендуется выполнять неподготовленным людям.
Особенности проверки варисторов разных типов
Методика проверки может немного отличаться в зависимости от типа и назначения варистора:
Дисковые варисторы
Это наиболее распространенный тип. Проверяются по методике, описанной выше. Важно учитывать классификационное напряжение, указанное в маркировке.
Чип-варисторы для поверхностного монтажа
Требуют осторожного обращения из-за миниатюрных размеров. Проверяются аналогично дисковым, но с использованием специальных игольчатых щупов.
Высоковольтные варисторы
Для их проверки может потребоваться специальное высоковольтное оборудование. В домашних условиях можно проверить только на обрыв.
Признаки неисправности варистора
О выходе варистора из строя могут свидетельствовать следующие признаки:
- Низкое сопротивление (менее 1 кОм) при измерении омметром
- Срабатывание «прозвонки» мультиметра в обоих направлениях
- Визуальные повреждения корпуса — трещины, сколы, оплавления
- Отсутствие изменения яркости лампы при закорачивании варистора в тестовой схеме
- Регулярное срабатывание автоматов защиты в сети при включении оборудования с варистором
При обнаружении любого из этих признаков варистор необходимо заменить на исправный аналог с аналогичными характеристиками.
Типичные ошибки при проверке варисторов
При самостоятельной диагностике варисторов следует избегать следующих распространенных ошибок:
- Измерение сопротивления на низком пределе омметра. Это может привести к пробою варистора.
- Игнорирование маркировки и номинального напряжения варистора при проверке.
- Попытка проверки варистора в схеме без его выпаивания.
- Касание выводов варистора руками при измерении высокого сопротивления.
- Проверка высоковольтных варисторов бытовым мультиметром.
Соблюдение правильной методики тестирования позволит получить достоверные результаты и избежать повреждения варистора или измерительного прибора.
Способы проверки симистора, как прозванивать симисторы мультиметром
Маркировка варисторов, обозначения
На корпусе каждого элемента имеется маркировка из букв и цифр, расшифровка которых поведает о характеристиках электронного элемента.
Первые буквы в маркировке означают вид элемента: СН – сопротивление нелинейное.
Цифра, следующая далее, говорит о материале, из которого изготовлен элемент, к примеру, 1 означает, что материал изготовления – карбид кремния.
Цифра в маркировке между двух дефисов – тип конструкции: 1 – стержневая, 2- дисковая.
Последующие цифры в ряду маркировки означают номинальное напряжение и допустимое отклонение в процентах.
Исправен ли варистор, как проверить?
Исправность элемента можно проверить несколькими способами:
- Визуальным осмотром с целью определения подгораний, растрескиваний корпуса, потемнения корпуса, которые говорят о возможной неисправности элемента;
- Измерением сопротивления с помощью омметра или мультиметра.
Принцип действия варистора
4 простых способа проверки блока питания компьютера
Симметричность нелинейной характеристики по показателям вольтамперности определяет основную особенность варистора. Возможность работы при токах постоянного и переменного вида видна по форме данного параметра. В схематическом виде это выглядит следующим образом.
Ток утечки, проходящий через прибор, имеет предельно низкую величину. В данном случае речь идет об имеющем фиксированную емкость диэлектрическом компоненте не пропускающем через себя ток. При этом, в некоторых ситуациях прохождение тока становится возможным, если напряжение резко меняется в диапазоне ±60 Вольт.
Все происходящее во многом аналогично функционированию разрядника. Отличие в том, что результатом становится резкая перемена напряжения, а не возникновение разряда дугового типа. Скачок от нескольких единиц до тысяч Ампер происходит для параметров тока при снижении напряжения. На схеме варистор обычно изображается так:
Графически все это напоминает стандартный резистор с линией, которая перечеркивает его по диагонали.
Иногда на нее наносят символ U. Поиск данного компонента на схемах и платах производится при помощи обозначений VA и RU.
Защита определенной цепи происходит при параллельном варианте подключения варистора. Резкий импульс изменения рабочего напряжения сопровождается тепловым рассеиванием энергии в данном элементе, а не его поступлением в электрическое устройство. При аномально больших параметрах импульса варистор сгорит. Обычно это происходит или в виде разрушения его кристалла с коротким замыканием электродов, или разрывом элемента на мелкие части.
Предотвратить такую ситуацию можно методом последовательной установки перед варистором предохранителя на питающем или сигнальном проводе цепи. Таким образом, гарантируется при возникновении мощного импульса разрыв цепи из-за перегорания предохранителя.
Можно говорить о том, что свойства варистора обеспечивают защиту цепи на электро- и информационных линиях от аномальных всплесков напряжения.
Как определить номинал стабилитрона
Всех приветствую на станицах сайта посвящённых электроники, сегодня изучим способ, как определить номинал стабилитрона.
Это статья немного дополняет предыдущую, не менее важную страницу. Для определения рабочего напряжения стабилитрона, маркировка которого не вида, затёрта или просто очень мелко написана, задача выполнимая любому начинающему ремонтнику электроники.
Как узнать напряжение стабилизации неизвестного стабилитрона
Перебирая скопившиеся радиоэлементы, я набрал внушительное количество стабилитронов, некоторые были без опознавательных знаков. Подобная незадача и подтолкнула, написаю данной инструкции. Для внесения порядка на рабочем столе. Сегодня рассмотрим пару способом определения номинала стабилитрона.
Устройство для определения напряжения стабилизации неизвестного стабилитрона
Схема данного устройства, очень проста в использовании и изготовлении, сейчас поясню принцип её работы.Для этого нам необходимо, блок питания с регулировкой напряжения и его индикации, если такого нет в наличии, ниже рассмотрим способ проверки без него. Плюс ко всему необходим ограничительный резистор номиналом от 1 до 2 кОм и соединительные провода.
На фото все видно наглядно, к блоку питания с регулировкой последовательно подключается ограничительный резистор соответствующего номинала, далее подключаем сам испытуемый стабилитрон, катодом к плюсу. После, замыкаем цепь на отрицательный вывод блока питания. Параллельно неизвестному стабилитрону, подключаем мультиметр в режиме измерения напряжения.
Будет очень хорошо, если ваш лабораторный блок питания имеет встроенную защиту от короткого замыкания, в некоторых случаях это, спасёт вас от лишнего ремонта. Начинаем потихоньку, добавлять выходное напряжение, и смотрим за изменением на дисплее мультиметра.
Для определения напряжения стабилитрона, мы возьмём 1N4742A очень распространённая модель. Для любопытных, его аналогом является С12 5Т, они стабилизируют 12 вольт. Подключаем всё согласно схеме и регулируем источник питания, мой имеет придел 14 вольт. Всё работает отлично и небольшими погрешностями приборов, но в целом всё нормально.
Подобным способом можно проверить любой стабилитрон, насколько вам позволит выбранный источник питания.
Способ действительно хороший и простой.
Как узнать, насколько стабилитрон без регулируемого блока питания
Это действительно сложнее, но в некоторых случаях под силу. Можно использовать зарядное устройство для сотового телефона, или зарядку от видео регистратора, зарядное устройство для автомобильного аккумулятора. Но лучше всего, иметь в наличии несколько батареек, из них постепенно собираем батарею и меряем напряжение на них и сравниваем с напряжением на стабилитроне, бюджетный вариант, но рабочий. Главное условие, без мультиметра, не обойтись. Интересуйтесь подобными вопросами, и сложности станут под силу.
Сегодня мы научились способам, как определить номинал стабилитрона, у кого есть соображения поэтому и другим вопросам, пишите, все почитаем и обсудим.
Как проверить тиристор от отдельного источника управляющего напряжения?
Самостоятельное изготовление простых зарядных устройств, выполненных на тиристоре
Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.
Смотрим рисунок №3.
4. Урок №4 — «Тиристор в цепи переменного тока. Импульсно — фазовый метод»
5. Урок №5 — «Тиристорный регулятор в зарядном устройстве»
В этих уроках, в простой и удобной форме, излагаются основные сведения по полупроводниковым приборам: динисторам и тиристорам.
Что такое динистор и тиристор, выды тиристоров и их вольт — амперные характеристики, работа динисторов и тиристоров в цепях постоянного и переменного тока, транзисторные аналоги динистора и тиристора.
А так же: способы управления электрической мощностью переменного тока, фазовый и импульсно-фазовый методы.
Каждый теоретический материал подтверждается практическими примерами.
Приводятся действующие схемы: релаксационного генератора и фиксированной кнопки, реализованных на динисторе и его транзисторном аналоге; схема защиты от короткого замыкания в стабилизаторе напряжения и многое другое.
Особенно интересна для автолюбителей схема зарядного устройства для аккумулятора на 12 вольт на тиристорах.
Приводятся эпюры формы напряжения в рабочих точках действующих устройств управления переменным напряжением при фазовом и импульсно-фазовом методах.
Чтобы получить эти бесплатные уроки подпишитесь на рассылку, заполните форму подписки и нажмите кнопку «Подписаться».
Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.
На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Освежить память о p-n переходе можно .
Принцип работы
В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.
К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.
При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3).
В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние.
При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.
Общие параметры тиристоров
Напряжение включения
Прямое напряжение
Обратное напряжение
допустимое напряжениеМаксимально допустимый прямой ток
Обратный ток
Максимальный ток управления электрода
Время задержки включения/выключения
Максимально допустимая рассеиваемая мощность
Полупроводниковые резисторы
Как сделать батарейку в домашних условиях: 4 способа.
применение графитового стержня
Это полупроводниковые приборы с двумя выводами, обладающие зависимостью электрического сопротивления от параметров среды — температуры, освещенности, напряжения и др. Для изготовления таких деталей используют полупроводниковые материалы, легированные примесями, тип которых определяет зависимость проводимости от внешнего воздействия.
Существуют следующие типы полупроводниковых резистивных элементов:
- Линейный резистор. Изготовленный из слаболегированного материала, этот элемент имеет малую зависимость сопротивления от внешнего воздействия в широком диапазоне напряжений и токов, чаще всего он применяется в производстве интегральных микросхем.
- Варистор — элемент, сопротивление которого зависит от напряженности электрического поля. Такое свойство варистора определяет сферу его применения: для стабилизации и регулирования электрических параметров устройств, для защиты от перенапряжения, в других целях.
- Терморезистор. Эта разновидность нелинейных резистивных элементов обладает способностью изменять свое сопротивление в зависимости от температуры. Существует два типа терморезисторов: термистор, сопротивление которого падает с ростом температуры, и позистор, чье сопротивление растет вместе с температурой. Терморезисторы применяются там, где важен постоянный контроль над температурным процессом.
- Фоторезистор. Сопротивление этого прибора меняется под воздействием светового потока и не зависит от приложенного напряжения. При изготовлении используется свинец и кадмий, в ряде стран это послужило поводом для отказа от применения этих деталей по экологическим соображениям. Сегодня фоторезисторы уступают по востребованности фотодиодам и фототранзисторам, применяемым в аналогичных узлах.
- Тензорезистор. Этот элемент устроен так, что способен менять свое сопротивление в зависимости от внешнего механического воздействия (деформации). Используется в узлах, преобразующих механическое воздействие в электрические сигналы.
Существует два типа терморезисторов: термистор, сопротивление которого падает с ростом температуры, и позистор, чье сопротивление растет вместе с температурой. Терморезисторы применяются там, где важен постоянный контроль над температурным процессом.Такие полупроводниковые элементы, как линейные резисторы и варисторы, характеризуются слабой степенью зависимости от внешних факторов.
Для тензорезисторов, терморезисторов и фоторезисторов зависимость характеристик от воздействия является сильной.
Полупроводниковые резисторы на схеме обозначаются интуитивно понятными символами.
Схема подключения
Рассмотрим работу стабилитрона на примере схемы параметрического стабилизатора. Это типовая схема. Приведем формулы для расчета стабилизатора.
Допустим, что имеется 15 Вольт, а на выходе необходимо получить 9 В. По таблице напряжений в справочнике подбираем стабилитрон Д810. Произведем расчет токоограничивающего резистора R1, согласно рисунку ниже. На нем показан токоограничивающий резистор и схема включения. Режим регулирования напряжения отмечен на вольт-амперной характеристике 1,2.
Для того чтобы полупроводник не вышел из строя, необходимо учитывать ток стабилизации и ток нагрузки. Из справочника определяем ток стабилизации.
Он равен 5 мА. На рисунке снизу представлена часть справочника.
Предполагаем, что ток нагрузки равен 100 мА:
R1= (Uвх-Uст)/(Iн+Icт)= (15-9)/(0.
1+0.005)=57.14 Ом.
Если нужен мощный стабилизатор, то стоит собирать схему из стабилитрона и транзистора.
Если необходимо изготовить стабилизатор на небольшое напряжение 0,2-1 В, для этого применяется стабистор. Он является разновидностью стабилитрона, но работает в прямой ветви ВАХ и включается в прямом направлении, в чем его уникальная особенность и заключается.
Аналогичным образом можно изготовить блок питания, где стабилизатор изготовлен из диодов. Как и стабистор их включают в прямом направлении. Нужное напряжение набирают прямыми падениями напряжений на диоде, для кремниевых диодов оно находится в пределах 0.5-0.7В. При отсутствии диодов, можно собрать стабилитрон из транзистора.
На нижеприведенном рисунке представлена схема на транзисторе.
Промышленность выпускает и управляемые стабилитроны. Или, точнее сказать, это микросхема — TL431. Это универсальная микросхема, позволяет регулировать напряжение в пределах от 2,5 до 36 вольт.
Регулировка осуществляется путем подбора делителя сопротивлений.
На нижеприведенной схеме представлен стабилизатор на 5 вольт. Делитель собран на резисторах номиналом 2,2 К.
Специалист должен знать, как проверить мультиметром работоспособность стабилитрона. Сразу отметим, что проверить можно только однонаправленный элемент, сдвоенные (двунаправленные) такой проверке не подлежат. Если диод Зенера исправен, то при «прозвонке» тестером в одну сторону он будет показывать обрыв, а во вторую минимальное сопротивление. Неисправный звонится в обе стороны.
Как маркируется варистор?
На сегодняшний день можно встретить разные обозначения этих приборов. Каждый производитель вправе устанавливать ее самостоятельно. Маркировки различаются, потому что технические характеристики варисторов отличаются друг от друга. Примерами могут служить такие показатели, как допустимое напряжение или необходимый уровень тока.
В настоящее время каждый производитель устанавливает свою маркировку на эти типы приборов. Это объясняется тем, что производимые приборы имеют разные технические характеристики.
Например, предельно допустимое напряжение или необходимый для функционирования уровень тока. Наиболее популярная маркировка – CNR, к которой прикрепляется такое обозначение, как 07D390K. Что же это значит? Итак, само обозначение CNR указывает на вид прибора. В этом случае варистор является металлооксидным.
Далее, 07 – это размер устройства в диаметре, то есть равный 7 мм. D – дисковое устройство, и 390 – максимально допустимый показатель напряжения.
Варисторы: применение
Такие приборы играют важную роль в жизни человека.
Из всего вышеперечисленного можно сказать, что варистор, принцип работы которого заключается в защите электроники от высокого напряжения в сети, помогает предотвратить поломку многих электрических приборов и сохранить проводку в целостности. Основным местом являются электрические цепи в различном оборудовании. Например, они встречаются в пусковых элементах освещения, которые еще называются балластами. Также устанавливаются в электрических схемах специальные варисторы, применение которых необходимо для стабилизации напряжения и тока.
Такие устройства используются еще в линиях электропередач. Но там они называются разрядниками, рабочее напряжение которых составляет более двадцати тысяч вольт.
Варисторы могут работать в большом диапазоне напряжения, который начинается с совсем маленького значения в 3 В, и заканчивается 200 В. Что касается силы тока элемента, то здесь диапазон составляет от 0,1 до 1 А. Такие показатели тока действительны только для низковольтного технического оборудования.
Проверка на исправность
Для поиска неисправностей необходима схема устройства. Для примера следует обратиться к схеме 2, в которой применяется варистор. В ней будет рассмотрен только вариант выхода из строя полупроводникового резистора. Основным этапом поиска неисправностей является подготовка рабочего места и инструмента, которая позволяет сосредоточиться на выполнении ремонта и произвести его качественно. Для ремонтных работ потребуется следующий инструмент:
- Отвертка.
- Щетка, которая нужна для очистки платы от пыли. Следует производить очистку постоянно, поскольку она является проводником электричества. В результате этого может произойти выход из строя определенного элемента схемы или короткое замыкание.
- Паяльник, олово и канифоль.
- Мультиметр для диагностики радиокомпонентов.
- Увеличительное стекло для просмотра маркировки.
Следует производить очистку постоянно, поскольку она является проводником электричества. В результате этого может произойти выход из строя определенного элемента схемы или короткое замыкание.После подготовки рабочего места и инструмента следует аккуратно разобрать сетевой фильтр, а затем при необходимости произвести очистку от пыли и мусора.
Схема 2 — Схема электрическая принципиальная сетевого фильтра на 220 вольт и его доработка.
Найти варистор и произвести его визуальный осмотр. Корпус должен быть целым и без трещин. Если было обнаружено нарушение целостности корпуса, то его необходимо выпаять и произвести замену на такой же или выбрать аналог. Необходимо отметить, что полярность подключения варистора в цепь не имеет значения. Если механические повреждения не обнаружены, то следует перейти к его диагностике, которая производится двумя способами:
- Измерение сопротивления.
- Поиск неисправности, исходя из технических характеристик элемента.
В первом случае деталь выпаивается из платы и замеряется значение ее сопротивления при помощи мультиметра. Переключатель ставится в положение максимального диапазона измерений (2 МОм достаточно). При замере не следует касаться руками варистора, поскольку прибор покажет сопротивление тела. Если мультиметр показывает высокие значения, то радиокомпонент исправен, а при других значениях его следует заменить. После замены следует собрать корпус и произвести включение сетевого фильтра.
Существует и другой способ выявления неисправного варистора, основанный на анализе характеристик элемента. Его, как правило, используют в том случае, если замер величины сопротивления не дал необходимых результатов. Для этого следует обратиться к техническим характеристикам варистора, согласно которым можно выявить его неисправность.
Следует проверить силу тока, при которой он работает, поскольку ее значение может быть меньше необходимой.
В этом случае он не будет работать. Также нужно проверить величину напряжения, на которую он рассчитан. Если по каким-либо причинам эти показатели меньше допустимых, то полупроводниковый резистор не откроется.
Таким образом, варистор получил широкое применение в различных устройствах защиты от перепадов напряжения и блоках питания, а также статического электричества. Современные технологии позволяют получить низкие показатели времени срабатывания, благодаря которому сферы применения этого радиоэлемента расширяются.
Маркировка и основные параметры
Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.
Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr).

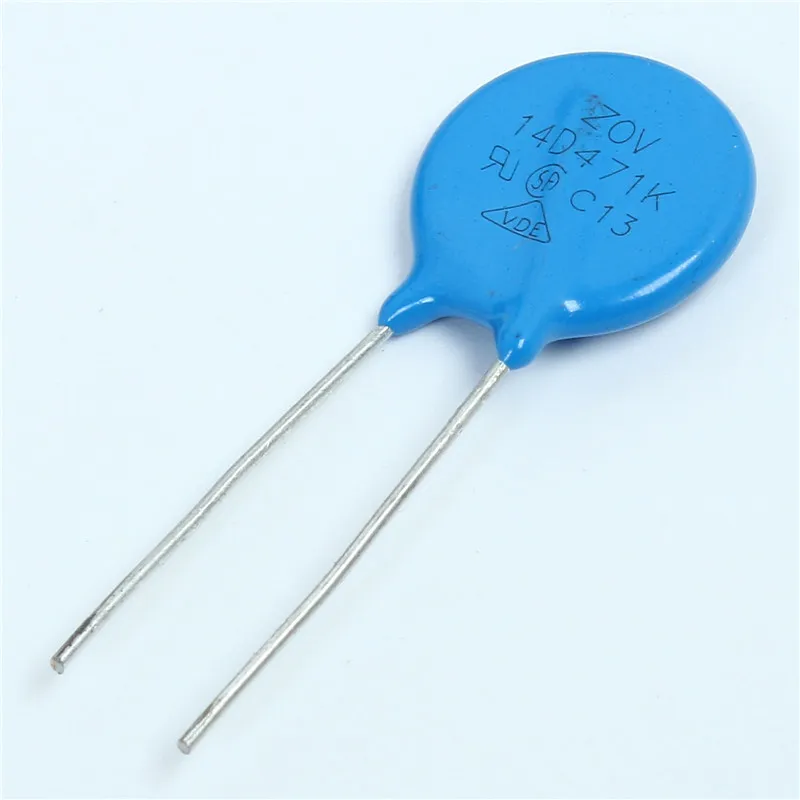

Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:
- CNR — металлооксидный тип.
- 14 — диаметр прибора, равный 14 мм.
- D — радиокомпонент в форме диска.
- 471 — максимальное значение напряжения, на которое он рассчитан.
- К — допустимое отклонения классификационного напряжения, равное 10%.
Их основные характеристики:
- Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
- Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
- Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
- Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
- Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
- Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
- Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).
Указывается для определенной величины силы тока.Варистор — это… Что такое Варистор?
Обозначение на схеме
Вари́стор (англ. vari(able) (resi)stor — переменный резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП).
В русскоязычной литературе часто применяется термин разрядник для обозначения варистора или устройства защиты от импульсных перенапряжений (УЗИП) на основе варистора.
Изготовление
Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника — преимущественно порошкообразного карбида кремния SiC или оксида цинка ZnO, и связующего вещества (глина, жидкое стекло, лаки, смолы и др.).
Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы. Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.
Свойства
Нелинейность характеристик варисторов обусловлена локальным нагревом соприкасающихся граней многочисленных кристаллов карбида кремния (или иного полупроводника). При локальном повышении температуры на границах кристаллов сопротивление последних существенно снижается, что приводит к уменьшению общего сопротивления варисторов.
Один из основных параметров варистора — коэффициент нелинейности λ — определяется отношением его статического сопротивления R к динамическому сопротивлению Rd:
где U и I — напряжение и ток варистора.
Коэффициент нелинейности лежит в пределах 2-10 у варисторов на основе SiC и 20-100 у варисторов на основе ZnO.
Температурный коэффициент сопротивления варистора — отрицательная величина.
Применение
Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,1 мА до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.
Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.
Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.
Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.
Параметры
- Вольт-амперная характеристика
- Классификационное напряжение, В — напряжение при определённом токе (обычно изготовители указывают при 1 мА), практической ценности не представляет.
- Рабочее напряжение (Operating voltage) В (для пост. тока Vdc и Vrms — для переменного) — диапазон — от нескольких В до нескольких десятков кВ; данное напряжение должно быть превышено только при перенапряжениях.
- Рабочий ток (Operating Current), А — диапазон — от 0,1 мА до 1 А
- Максимальный импульсный ток (Peak Surge Current), А
- Поглощаемая энергия (Absorption energy), Дж
- Коэффициент нелинейности
- Температурные коэффициенты (статич. сопротивления, напряжения, тока) — для всех типов варисторов не превышает 0,1 % на градус
Литература
- В. Г. Герасимов, О. М. Князьков, А. Е. Краснопольский, В. В. Сухоруков (Под ред. В. Г. Герасимова). Основы промышленной электроники: Учебник для вузов. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1978.
- В. Г. Колесников (главный редактор). Электроника: Энциклопедический словарь. — 1-е изд. — М.: Сов. энциклопедия, 1991. — С. 54. — ISBN 5-85270-062-2
— М.: Высшая школа, 1978.Оцените статью:
Варистор как проверить
Содержание: Причины неисправности Способы проверки. Варисторы устанавливают параллельно защищаемой цепи, а последовательно с ним ставят предохранитель. Это нужно для того, чтобы, когда варистор сгорит, при слишком сильном импульсе перенапряжения сгорел предохранитель, а не дорожки печатной платы. Единственной причиной выхода из строя варистора является резкий и сильный скачок напряжения в сети. Если энергия этого скачка большая, чем может рассеять варистор — он выйдет из строя.
Поиск данных по Вашему запросу:
Варистор как проверить
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как правильно проверить варистор или другой тип резистора мультиметром.
- Как проверить варистор
- Как проверить варистор мультиметром. Исследуем деталь на исправность
- Разбираемся как проверить варистор мультиметром
- Как проверить Варистор
- Работа варистора и устройство
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Варисторы, принцип действия
Как правильно проверить варистор или другой тип резистора мультиметром.
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Графический метод минимизации — Карты Карно. Вертикальные полос на LCD. Раздел «Мастерская Самоделкина».
Регулятор освещения — сгорает симистор. Кто менял 93С06 на 93С46? Помогите определить smd компонент. Петля размагничивания. Совместимость старых феррорезонансных стабилизаторов.
Универсальные трафареты BGA. Какой шаг востребованный?? Технология монтажа, пайка и выпайка радиоэлементов. Чистим «клюв» паяльнику. Что лучше NECа? Как проверить Варистор. Если ремонтируешь, то проверяется визульно внешний вид трещины, вздутия и т. А если просто интересно, то можно посмотрев его вольтамперную характеристику, собрать простейший стенд для проверки из регулируемого источника напряжения, предохранителя, ограничительного резистора и амперметра.
Смотри только не перестарайся и не запали исправный варистор. Не стоит забывать о том что разные фирмы-производители маркируют в общем-то одинаковые по напряжению варисторы разным напряжением.
Помогите определить smd компонент Петля размагничивания Совместимость старых феррорезонансных стабилизаторов Универсальные трафареты BGA. Чистим «клюв» паяльнику Что лучше NECа?
Как проверить варистор
Как проверить варистор на готовность противостоять перегрузкам и скачкам напряжения в цепи должен знать не только профессионал, но и каждый рядовой потребитель, ведь от исправности данного устройства зависит защищенность бытовой техники от перегорания и поломок. Перед знакомством с процессом тестирования полезной будет информация о специфике работы и характеристиках варистора. В общем виде речь идет о своеобразном шунте, замыкающем на себе энергию, которая в избытке образуется при повышенном напряжении. Материал изготовления обычно служит оксид цинка или распространенный вариант с карбидом кремния.
Для последнего характерны более низкая нелинейность характеристик. Элементы низковольтного типа функционируют в таком диапазоне — В. Несмотря на внешнюю схожесть по своей внутренней конструкции варистор кардинально отличается от конденсатора.
Ну боги мои.. Вот трудно так сделать? all-audio.pro?q=%D0% BA%D 0%BE%D1% Вернуться наверх. seabee Не.
Как проверить варистор мультиметром. Исследуем деталь на исправность
От перепадов напряжения не застрахована ни одна электросеть, есть множество причин вызывающих это явление, начиная от перегрузки и заканчивая перекосом фаз. Такие броски способны вывести из строя бытовую технику, поэтому практически все современные электронные устройства имеют защиту. Если после очередного перепада в БП какого-нибудь прибора сгорел предохранитель, произведя его замену, не спешите включать технику. На всякий случай проверьте варистор на исправность тестером или мультиметром. Прежде, чем перейти к тестированию, рекомендуем ознакомиться с кратким описанием варистора, особенностями его работы и характеристиками.
Эта информация может быть полезной при поиске аналога, взамен вышедшего из строя элемента. Варистор представляет собой полупроводниковый резистор с нелинейной вольт-амперной характеристикой, ее график показан на рисунке 2. Как видно из графика, когда напряжение на полупроводнике достигает порогового значения, резко увеличивается сила тока, что вызвано понижением сопротивления. Эта характеристика позволяет использовать варистор в качестве защиты от кратковременных скачков напряжения. Внешне варистор очень похож на конденсатор, но его внутреннее устройство, как видно из рисунка 3, совершенное иное.
Разбираемся как проверить варистор мультиметром
Варистор — это резистор-полупроводник, его основополагающим принципом действия является снижение сопротивления материала полупроводника при повышении напряжения, благодаря этому его признают одним из самых работоспособных и недорогих средств защиты от напряжений импульсов разного вида. Они устанавливаются в сетевых фильтрах специальных удлинителей, а также в других качественных входных моделях для защиты.
Элемент рекомендуется монтировать в китайскую технику во избежание быстрых поломок. Для обеспечения безопасности всего помещения варистор необходимо установить на дин-рейку.
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Как проверить варистор.
Как проверить Варистор
Если при ремонте кондиционера вы обнаружили на плате сгоревший предохранитель не спешите его тут же менять, вначале выясните причину по которой он сгорел. При измерении в сети напряжение питания оно постоянно колеблется,причём не всегда в пределах безопасных для кондиционеров. Плюс к этому в сети всегда присутствуют короткие импульсы напряжением в несколько киловольт. Происходит это из-за постоянного отключения и включения индуктивной и ёмкостной нагрузки электродвигатели,трансформаторы и т. Кондиционеры, как и любую другую электронную технику защищают на этот случай варисторами.
Работа варистора и устройство
Варистор дословный перевод с английского — резистор с переменным сопротивлением — полупроводник с нелинейной вольт—амперной характеристикой вах.
Все электроприборы рассчитаны на свое рабочее напряжение в домах В или В. Если произошел скачок напряжения вместо В подали В — приборы могут сгореть. Тогда на помощь и придет варистор. В обычном состоянии варистор имеет очень большое сопротивление по разным источникам от сотен миллионов Ом до миллиардов Ом. Он почти не пропускает через себя ток.
Варистор обычно проверяют тестером без включения напряжения. Для этого нужно знать его сопротивление и если при измерении.
Варистором называется нелинейный резистор, который применяется в радиоэлектронных цепях и обеспечивает защиту включенных в сеть приборов от перенапряжения. Его отличительной чертой является нелинейная вольт-амперная характеристика. В зависимости от величины воздействующего на деталь напряжения ее сопротивление может колебаться в значительных пределах — от нескольких десятков до сотен миллионов Ом. В этой статье мы поговорим о том, для чего нужен варистор, каков его принцип действия и как производится его подключение и проверка детали на исправность.
Любой ремонт техники связан с проверкой различных радиодеталей. Сегодня в статье мы расскажем о том, как проверить варистор, а также о его назначении в схеме. Варистор представляет собой резистор, который способен резко изменить свое сопротивление в зависимости от напряжения. Имея нелинейную характеристику, варистор очень быстро изменяет свое сопротивление от сотен МОм до десятков Ом. Такое свойство применяется для поглощения коротких всплесков напряжения, а при более длительных всплесках варистор уже взрывается с громким хлопком и кучей дыма.
Варистор — это радиоэлектронный элемент, применяемый в цепях защиты электронных приборов от перенапряжений в сети. Он представляет собой полупроводниковый резистор, имеющий нелинейную вольт-амперную характеристику.
Ремонт и диагностика неисправностей радиоэлектронных устройств происходит путём нахождения вышедших из строя элементов с последующей их заменой. Визуально определить, какая радиодеталь неисправна, часто не представляется возможным, поэтому для выявления поломок используют измерительные приборы — тестеры.
Варистор — особы вид резистора, от которого во многом зависит безопасность прибора и его защита от перепадов напряжения. Если есть подозрение на поломку или неправильную работу прибора, можно проверить эту радиодеталь на работоспособность, тогда будет очевидно подвергалась ли цепь перегрузке или нет. Сам по себе варистор — пассивный элемент.
принцип работы, основные характеристики, обозначение на схеме
Общие сведения
Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения.
На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.
Рисунок 1 — УГО варистора.
Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.
Конструктивные особенности варисторов
Наиболее технологически востребованные материалы для изготовления варистора оксид цинка или порошок карбида кремния, он позволяет успешно поглощать импульсы напряжения с высокоэнергетическими импульсами. Процесс изготовления строится на основе «керамической» технологии, которая заключается на запрессовке элементов с обжигом, установкой электродов, выводов и покрытие приборов электроизоляцией и влагозащитным слоем.
Благодаря стандартной технологии варисторы можно делать по индивидуальному заказу.
Виды и принцип работы
Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:
- Высоковольтные с рабочим напряжением до 20 кВ.
- Низковольтные, напряжение которых находится в диапазоне от 3 до 200 В.
Все они применяются для защиты цепей от перегрузок: первые — для защиты электросетей, электрических машин и установок; вторые служат для защиты радиокомпонентов в низковольтных цепях. Принцип работы варисторов одинаков и не зависит от его вида.
В исходном состоянии он обладает высоким сопротивлением, но при превышении номинального значения напряжения оно падает. В результате этого, по закону Ома для участка цепи, значение силы тока возрастает при уменьшении величины сопротивления. Варистор при этом работает в режиме стабилитрона. При проектировании устройства и для корректной его работы следует учитывать емкость варистора, значение которой прямо пропорционально площади и обратно пропорционально его толщине.
Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.
Принцип действия
Варистор — это полупроводниковый прибор с симметричной нелинейной вольтамперной характеристикой. По ее форме можно сделать вывод о том, что варистор работает и в переменном и в постоянном токе. Рассмотрим её подробнее.
В нормальном состоянии ток через варистор предельно мал, его называют током утечки. Его можно рассматривать как диэлектрический компонент с определенной электрической емкостью и можно говорить, что он не пропускает ток. Но, при определенном напряжении (на картинке это + — 60 Вольт) он начинает пропускать ток.
Другими словами, принцип работы варистора в защитных цепях напоминает разрядник, только в полупроводниковом приборе не возникает дугового разряда, а изменяется его внутреннее сопротивление.
При уменьшении сопротивления, ток с единиц микроампер возрастает до сотен или тысяч Ампер.
Условное графическое изображение варистора в схемах:
Обозначение элемента на схемах напоминает обычный резистор, но перечеркнутый по диагонали линией, на которой может быть нанесена буква U. Чтобы найти на плате или в схеме этот элемент – обращайте внимание на подписи, чаще всего они обозначаются, как RU или VA.
Читать также: 2 Х координатный поворотный столик

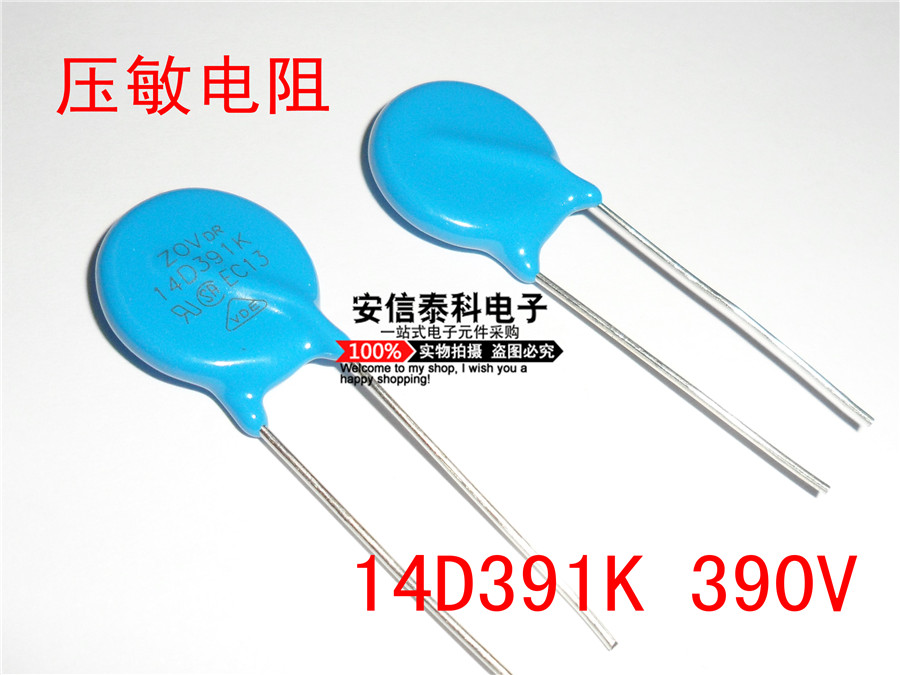

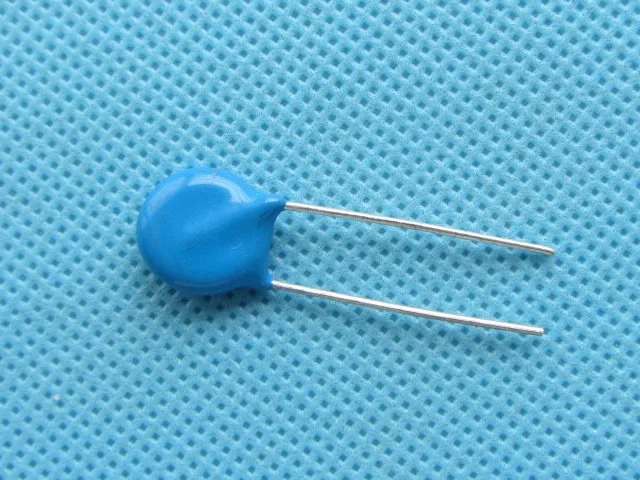

Внешний вид варистора:
Варистор устанавливают параллельно цепи для ее защиты. Поэтому при импульсе напряжения защищаемой цепи — энергия поступает не в устройство, а рассеивается в виде тепла на варисторе. Если энергия импульса слишком велика — варистор сгорит. Но понятие сгорит размазано, варианта развития два. Либо варистор просто разорвет на части, либо его кристалл разрушится, а электроды замкнутся накоротко. Это приведет к тому, что выгорят дорожки и проводники, или произойдет возгорание элементов корпуса и других деталей.
Чтобы этого избежать перед варистором, последовательно со всей цепью на сигнальный или питающий провод устанавливают предохранитель. Тогда в случае сильного импульса напряжения и долговременного срабатывания или перегорания варистора сгорит и предохранитель, разорвав цепь.
Если сказать вкратце, для чего нужен такой компонент — его свойства позволяют защитить электрическую цепь от губительных всплесков напряжения, которые могут возникать как на информационных линиях, так и на электрических линиях, например, при коммутации мощных электроприборов. Мы обсудим этот вопрос немного ниже.
Маркировка и основные параметры
Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.
Вам это будет интересно Киловатт — производная единица измерения мощности
Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m.
Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr). Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:
- CNR — металлооксидный тип.
- 14 — диаметр прибора, равный 14 мм.
- D — радиокомпонент в форме диска.
- 471 — максимальное значение напряжения, на которое он рассчитан.
- К — допустимое отклонения классификационного напряжения, равное 10%.
Существуют технические характеристики, необходимые для применения в схеме. Это связано с тем, что для защиты различных элементов цепи следует использовать различный тип полупроводникового сопротивления.
Их основные характеристики:
- Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
- Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
- Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
- Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
- Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
- Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
- Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).
После описания принципа работы, особенностей маркировки и основных характеристик следует рассмотреть сферы применения варисторов.
Характеристики варистора
Тело варистора представляет собой изотропную гранулярную структуру оксида цинка ZnO (рисунок 1). Гранулы отделены друг от друга, и их граница разделения имеет ВАХ, схожую с p-n-переходом в полупроводниках. Эти границы при низких напряжениях имеют очень низкую проводимость, которая нелинейно увеличивается с увеличением напряжения на варисторе.
Рис. 1. Фотография гранулярной структуры варистора, сделанная с помощью электронного микроскопа
Симметричная ВАХ показана на рисунке 2. Благодаря ей варистор отлично справляется с подавлением скачков напряжения. Когда они появляются в цепи, сопротивление варистора уменьшается во множество раз: от почти непроводящего состояния до высокопроводящего, уменьшая импульс напряжения до безопасного для цепи значения. Таким образом, потенциально опасная для элементов цепи энергия входного импульса напряжения абсорбируется варистором и защищает компоненты, чувствительные к скачкам напряжения.
Рис.
2. Симметричная ВАХ варистора
В местах соприкосновения микрогранул варистора возникает эффект проводимости. Так как количество гранул в объеме варистора очень велико, абсорбируемая варистором энергия значительно превышает энергию, которая может пройти через единичный p-n переход в диодах Зенера. В процессе прохождения тока через варистор весь проходящий заряд равномерно распределяется по всему объему. Таким образом, количество энергии, которую может абсорбировать варистор, напрямую зависит от его объема. Величина рабочего напряжения варистора и максимального тока зависят от расстояния между электродами, между которыми находятся гранулы оксида цинка. Однако есть множество других технологических моментов, которые обуславливают эти электрические параметры: технология гранулирования и спекания, влияющая на размер гранул и их площадь соприкосновения, присоединение металлических выводов, покрытие варистора, легирующие добавки. Например, диапазон рабочих температур дисковых варисторов зависит от типа покрытия диска: у варисторов с эпоксидным покрытием диапазон -55…85°С, у фенолового покрытия, встречающегося у варисторов Littelfuse серии C-III, этот диапазон расширен до 125°С.
Также расширенный диапазон рабочих температур имеет большинство серий варисторов для поверхностного монтажа.
Рассмотрим подробнее принцип работы варистора.
В его корпусе между металлическими контактами находятся гранулы со средним размером d (рисунок 3).
Рис. 3. Схематическое изображение микроструктуры металл-оксидного варистора
Токопроводящие гранулы оксида цинка со средним размером гранулы d разделены между собой межгранулярными границами.
При разработке варистора для заданного номинального напряжения Vn основным параметром является количество гранул n, заключенных между контактами, что, в свою очередь, влияет на размер варистора. На практике его материал характеризуется градиентом напряжения В/мм, измеренном в коллинеарном направлении с нормалью к плоскости варистора. Для контроля состава и условий производства градиент должен быть постоянным. Так как физические размеры варистора имеют определенные пределы, то сочетание примесей в составе прибора позволяет достичь заданного размера гранул и нужного результата.
Фундаментальным свойством ZnO-варистора является его практически постоянное падение напряжения на границах гранул во всем объеме. Наблюдения показывают, что вне зависимости от вида варистора, падение напряжения на границе соприкосновения гранул всегда составляет 2…3 В. Падение напряжения на границах гранул не зависит и от размера самих гранул. Таким образом, если опустить разные способы производства и легирования оксида цинка, то напряжение варистора будет зависеть от его толщины и размера гранул. Эта зависимость может быть легко выражена в следующем виде (формула 1):
, (1)
где d – средний размер гранулы.
,
получаем данные, представленные в таблице 1.
Таблица 1. Зависимость структурных параметров варистора от напряжения
| Напряжение варистора Vn, В | Средний размер гранулы, мкм | n | Градиент, В/мм при 1 мА | Толщина варистора, мм |
| 150 | 20 | 75 | 150 | 1,5 |
| 25 | 80 | 12 | 39 | 1 |
Напряжение варистора Vn – это напряжение на вольт-амперной характеристике, где происходит переход из слабопроводящего состояния на линейном участке графика в нелинейный режим высокопроводящего состояния.
По общей договоренности для стандартизации измерений был выбран ток 1 мА.
Несмотря на то, что варисторы могут за несколько микросекунд абсорбировать большое количество энергии, они не могут продолжительно находиться в проводящем состоянии. Поэтому в некоторых случаях, когда, например, напряжение в сети на продолжительное время увеличивается до уровня срабатывания, варистор начинается сильно греться. Его перегрев может закончиться возгоранием (рисунок 4). Для защиты от этого стали применяться термисторы. Варистор со встроенным термистором защищен от перегрева, что продлевает его срок службы и защищает устройство от возможного возгорания.
Рис. 4. Результат увеличения напряжения в сети на продолжительное время
Проведем сравнительный анализ наиболее популярных варисторов производства компаний Littelfuse, Epcos и Fenghua с рабочим напряжением 250 и 275 В (АС rms) и диаметром диска 10, 14 и 20 мм.
Как видно из таблицы 2, рассеиваемая варистором энергия зависит не только от его размеров, но и от технологии производства и материалов, которые использованы для выпуска серии.
Заметим, что серия индустриального класса С-III производства компании Littelfuse вышла на первое место, серия UltraMOV тоже показала очень высокие характеристики, оказавшись на уровне конкурентов – серии Advanced производства Epcos. Также можно отметить, что варисторы C-III при меньшем габарите (D = 14 мм) имеют большую энергию рассеивания, чем стандартные серии конкурентов, имеющие большие размеры (D = 20 мм), а разница в рассеиваемой энергии между качественными варисторами в корпусе D = 20 мм и стандартными варисторами в корпусе D = 10 мм может отличаться на порядок.
Таблица 2. Сравнительный анализ наиболее популярных варисторов производства компаний Littelfuse, Epcos и Fenghua
| Наименование | Производитель | Серия | D, мм | VRMS, В | Imax (8/20 мкс), А | Wmax (2 мс), Дж |
| V275LA40CP | Littelfuse | C-III | 20 | 275 | 10000 | 320 |
| V250LA40CP | Littelfuse | C-III | 20 | 250 | 10000 | 300 |
| B72220S2271K101, S20K275E2 | Epcos | AdvanceD | 20 | 275 | 10000 | 215 |
| B72220S2251K101, S20K250E2 | Epcos | AdvanceD | 20 | 250 | 10000 | 195 |
| V20E275P | Littelfuse | UltraMOV® | 20 | 275 | 6500 | 190 |
| V20E250P | Littelfuse | UltraMOV® | 20 | 250 | 6500 | 170 |
| B72220S0271K101, S20K275 | Epcos | StandarD | 20 | 275 | 8000 | 151 |
| V275LA20CP | Littelfuse | C-III | 14 | 275 | 6500 | 145 |
| FNR-20K431 | Fenghua | General | 20 | 275 | 6500 | 140 |
| B72220S0251K101, S20K250 | Epcos | StandarD | 20 | 250 | 8000 | 140 |
| V250LA20CP | Littelfuse | C-III | 14 | 250 | 6500 | 135 |
| FNR-20K391 | Fenghua | General | 20 | 250 | 6500 | 130 |
| B72214S2271K101, S14K275E2 | Epcos | AdvanceD | 14 | 275 | 6000 | 110 |
| V14E275P | Littelfuse | UltraMOV® | 14 | 275 | 4500 | 110 |
| B72214S2251K101, S14K250E2 | Epcos | AdvanceD | 14 | 250 | 6000 | 100 |
| V14E250P | Littelfuse | UltraMOV® | 14 | 250 | 4500 | 100 |
| FNR-14K431 | Fenghua | General | 14 | 275 | 4500 | 75 |
| B72214S0271K101, S14K275 | Epcos | StandarD | 14 | 275 | 4500 | 71 |
| FNR-14K391 | Fenghua | General | 14 | 250 | 4500 | 70 |
| V275LA10CP | Littelfuse | C-III | 10 | 275 | 3500 | 70 |
| B72214S0251K101, S14K250 | Epcos | StandarD | 14 | 250 | 4500 | 65 |
| V250LA10CP | Littelfuse | C-III | 10 | 250 | 3500 | 60 |
| B72210S2271K101, S10K275E2 | Epcos | AdvanceD | 10 | 275 | 3500 | 55 |
| V10E275P | Littelfuse | UltraMOV® | 10 | 275 | 2500 | 55 |
| B72210S2251K101, S10K250E2 | Epcos | AdvanceD | 10 | 250 | 3500 | 50 |
| V10E250P | Littelfuse | UltraMOV® | 10 | 250 | 2500 | 50 |
| FNR-10K431 | Fenghua | General | 10 | 275 | 2500 | 45 |
| B72210S0271K101, S10K275 | Epcos | StandarD | 10 | 275 | 2500 | 43 |
| FNR-10K391 | Fenghua | General | 10 | 250 | 2500 | 40 |
| B72210S0251K101, S10K250 | Epcos | StandarD | 10 | 250 | 2500 | 38 |
Обзор варисторов производства компании Littelfuse c разбивкой на серии и области применения представлен в таблице 3.
Таблица 3. Области применения варисторов Littelfuse
Применение приборов
Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.
В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.
Вам это будет интересно Описание и разновидности вводно-распределительных устройств (ВРУ)
Схема 1 — Подключение варистора для сети 220В.
Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.
Однако технология их изготовления не стоит на месте, поскольку создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.
Варистор варистору рознь: надежная защита от скачков напряжения
Варисторы – надежное средство для подавления скачков напряжения в первичных электрических цепях. Компания Littelfuse выпускает широкую линейку этих изделий, состоящую из нескольких серий, в числе которых – лидеры отрасли по рассеиваемой энергии, индустриальные варисторы серии C-III.
Чтобы быть уверенным в надежном функционировании разрабатываемого устройства, нужно уже на ранних этапах разработки продумать подавление скачков напряжения. Это может быть комплексной задачей, потому что электронные компоненты очень чувствительны к переходным процессам. Разработчик должен определить тип угрозы, из-за которой могут возникать скачки напряжения, и то, каким стандартам должно соответствовать устройство, исходя из области его применения. Варисторы чаще всего применяются для подавления скачков напряжения в первичных цепях. Компаний-производителей варисторов на рынке немало.
Рассмотрим различные типы варисторов, остановимся на их физической сущности и сравним варисторы лидера рынка защитных компонентов – компании Littelfuse – с варисторами других популярных производителей – Epcos и Fenghua.
Варистор – электронный прибор, сопротивление которого нелинейно меняется с изменением подаваемого на него напряжения, его вольт-амперная характеристика (ВАХ) схожа с ВАХ двунаправленных диодов Зенера. Варистор состоит, в основном, из оксида цинка ZNO с небольшим содержанием висмута, кобальта, магния и других элементов. Варистор из оксида металла (Metal Oxide Varistor или MOV) спекается в процессе производства в керамический полупроводник с кристаллической микроструктурой, которая позволяет рассеивать очень большие энергии, поэтому варисторы часто используются для защиты от скачков напряжения, вызванных ударами молний, связанных с переходными процессами, с индуктивными нагрузками, электростатическими разрядами в цепях переменного и постоянного тока, а также в промышленных линиях питания.
Помимо этого, варисторы используются в сетях с постоянным напряжением, например, в низковольтных источниках питания или автомобильных цепях. Процесс производства варисторов позволяет придать им разнообразную форму. Однако наиболее распространенным форм-фактором варисторов является диск c радиальными выводами.
Достоинства и недостатки
Для использования варистора следует ознакомиться с его положительными и отрицательными сторонами, поскольку от этого зависит защита электроники. К положительным качествам следует отнести следующие:
- Высокое время срабатывания.
- Отслеживание перепадов при помощи безинерционного метода.
- Широкий диапазон напряжений: от 12 В до 1,8 кВ.
- Длительный срок службы.
- Низкая стоимость.
У варистора, кроме его достоинств, существуют серьезные недостатки, на которые следует обратить внимание при разработке какого-либо устройства. К ним относятся:
- Большая емкость.
- Не рассеивают мощность при максимальном значении напряжения.
Емкость полупроводникового прибора находится в пределах от 70 до 3200 пФ и, следовательно, существенно влияет на работу схемы. Эта величина зависит от конструкции и типа прибора, а также от напряжения. Однако в некоторых случаях этот недостаток является достоинством при использовании его в фильтрах. Значение большей емкости ограничивает величину напряжения.
При максимальных значениях напряжения для рассеивания мощности следует применять варисторы-разрядники, поскольку обыкновенный полупроводниковый прибор перегреется и выйдет из строя. Каждому радиолюбителю следует знать алгоритм проверки варистора, поскольку при обращении в сервисные центры существует вероятность заплатить за ремонт больше, чем он стоит в действительности.
варистор%207n471k спецификация и примечания по применению
org/Product»>1996 — Варистор 250В
Резюме: варистор S20 варистор 60 В варистор 300 В s10 варистор варистор Ve Q69X3454 Q69X3022 150 В варистор варистор* s20
Текст: Нет доступного текста файла
Оригинал
Варистор 10K431
Реферат: ВАРИСТОР 20к431 Варистор 14к431 Варистор 10к271 Варистор 14К241 Варистор 20К391 ФНР-10К471 10К471 14К471 ВАРИСТОР ВАРИСТОР 14К561
Текст: Нет доступного текста файла
Оригинал
org/Product»>2002 — v 20 к 275 варистор
Резюме: TNR20V471K v 14 k 175 варистор TNR варистор варистор v 14 k 130 варистор General Electric варистор TNR10V471K 23/32d431k VARISTOR 05 k 275 варистор
Текст: Нет доступного текста файла
Оригинал
2004 — варистор 471К
Реферат: металлооксидный варистор 471к 20к ТНР 241К варистор 471К Варистор варистор 271к варистор 420 с 20к 431к варистор ВАРИСТОР 221К ТНД10В221К варистор к 385
Текст: Нет доступного текста файла
Оригинал
org/Product»>1995 — варистор Харриса
Резюме: обозначение варистора условное обозначение варистора условное обозначение металлооксидного варистора SURGE 103 варистор условное обозначение металлооксидного варистора SURGE A варистор 103 условное обозначение металлооксидного варистора РАЗРЯДНИК ПЕРЕНАПРЯЖЕНИЙ Варистор 101 v 14 k 130 варистор
Текст: Нет доступного текста файла
Оригинал
3225 к50 варистор
Реферат: ВАРИСТОР S14 K50 3225 K50 ВАРИСТОР S14 K40 Варистор S10 K50 ВАРИСТОР K50 ВАРИСТОР S10 ВАРИСТОР S/металлооксидный варистор
Текст: Нет доступного текста файла
OCR-сканирование
2002 — TNR10SE621K
Резюме: v 14 k 275 варистор TNR10V471K v 20 k 275 варистор варисторы перекрестная ссылка TNR14V471K варистор tnr VARISTOR TNR10SE271K варистор 20K 240
Текст: Нет доступного текста файла
Оригинал
org/Product»>2003 — ТНР10SE621K
Реферат: 1501 ВАРИСТОР TNR14V471K TNR10V431K TNR10SE221K TNR10SE431K TNR14se471K TNR20SE271K tnr10se271k TNR14V221K
Текст: Нет доступного текста файла
Оригинал
2008 — ТНД14СВ
Реферат: Перекрестные ссылки на варисторы TND14V-471K TND10V471K TND10SV271KTLBPAA0 E1006Q TND10V431K VARISTOR
Текст: Нет доступного текста файла
Оригинал
1998 — варистор V130LA10A
Реферат: Варистор Харриса V130LA10A Тестирование варистора Харриса Селеновый выпрямитель AN9773 ВАРИСТОР
Текст: Нет доступного текста файла
Оригинал
org/Product»>1998 — варистор V130LA10A
Реферат: тестирование варистора Список кодов варистора V130LA10A Тестирование металлооксидного варистора Трансформатор переменного тока 50A 100V C62-41-1980 AN9773 селеновый выпрямитель «карбид кремния» варистор
Текст: Нет доступного текста файла
Оригинал
2005 — smd-диод 1410
Реферат: Варистор диод EMC SMD МИКРОФОН smd диод 216 стабилитрон чип 270v варистор AVRL101A3R3FT варистор NS 102 VARISTOR
Текст: Нет доступного текста файла
Оригинал
org/Product»>1999 — символ варистора
Реферат: варистор 150 В варистор 110 В схематическое обозначение варистора 220 В переменного тока на 110 В схема трансформатора переменного тока варистор 103 gemov AN9767 символ оксидно-металлического варистора РАЗРЯДНИК ПЕРЕНАПРЯЖЕНИЙ 110 В на 5 В постоянного тока схема
Текст: Нет доступного текста файла
Оригинал
1997 — варистор модель
Реферат: Варистор 400В SIOV-S20K275 Сименс Варистор S10K95 варистор 300В варистор Мацусита варистор Сименс 1,2 кВ SIOV-S10K95 ВАРИСТОРА
Текст: Нет доступного текста файла
Оригинал
org/Product»>1995 — проверка варистора
Резюме: варистор 103 2kv 472 варистор keytek 587 варистор 250v селеновый выпрямитель тестирование металлооксидный варистор список кодов варистора микро инструмент 5203 Edison led 1w
Текст: Нет доступного текста файла
Оригинал
1998 — AN9767
Реферат: варистор 100v gemov harris varistors harris varistor BL203 «upturn region» однофазный 220v фазовый сдвиг принципиальная схема VARISTOR ge-mov
Текст: Нет доступного текста файла
Оригинал
org/Product»>2004 — E95427
Реферат: металлооксидный варистор 270 v 20 k 275 варистор VARISTOR
Текст: Нет доступного текста файла
Оригинал
Варистор VDR 275
Резюме: VARISTOR 593 varistor 594 vishay varistor 103 varistor 594 datasheet vishay varistor test varistor VDR 275 CIRCUIT K 250 VARISTOR METAL OXIDE VARISTOR указания по применению в сети переменного тока VARISTOR 64
Текст: Нет доступного текста файла
Оригинал
org/Product»>2012 — ВЗ0603
Реферат: ВАРИСТОР «чип-варистор»
Текст: Нет доступного текста файла
Оригинал
2004 — варистор 471К
Реферат: ВАРИСТОР 221К 471К Варистор 431К Варистор Варистор 271К Варистор 271К ТНР 241К Варистор 511К Варистор 100 Варистор 471К Варистор 241К
Текст: Нет доступного текста файла
Оригинал
2007 — 100 471К Варистор
Реферат: ВАРИСТОР ТНД10В471К ТНД10В-471К
Текст: Нет доступного текста файла
Оригинал
org/Product»>2008 — ТНД14
Реферат: TND10SV271KTLBPAA0 TND10V271K ВАРИСТОРА
Текст: Нет доступного текста файла
Оригинал
2008 — варистор 241К
Реферат: Варистор 471К ТНД14В-621К ТНД10СЭ621КТ ТНД20В-471К ТНД10В-271К ВАРИСТОР 511К Варистор ТНД20В-271К ТНР 471к
Текст: Нет доступного текста файла
Оригинал
2003 — UL1020
Резюме: номинал варистора 20T300M UL102 Применение варистора 4T150E VARISTOR 595 Варистор 150 В 102 pg 20T300 20T30
Текст: Нет доступного текста файла
Оригинал
420 вольт.
УЛ1020
номинал варистора
20Т300М
UL102
применение варистора
4Т150Э
ВАРИСТОР 595 150В
варистор 102 пг
20Т300
20Т30варистор C22
Реферат: Варистор LED BL 05A BL 176A VARISTOR
Текст: Нет доступного текста файла
Оригинал
Предыдущий 1 2 3 … 23 24 25 Далее
7N471K pdf Технический паспорт P1 Номер детали — IC-ON-LINE
7N471K pdf Datasheet P1 Part Num — IC-ON-LINE
|
Для 7N471K Found Datasheets File :: 3+ Страница :: | | |
gif»> 7N471K Лист данных в формате PDF
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
/
1 Страница
/
1 страница
org/Offer» bgcolor=»#EBEAE4″> 1000:
0,42 $| Цена и наличие 7Н471К от |
Все права защищены © IC-ON-LINE 2003 — 2021 |
| [Добавить закладку] [Контакты Нам] [Обмен ссылками] [Политика конфиденциальности] |
| Сайты-зеркала: [www.datasheet.hk] [www.maxim4u.com] [www.ic-on-line.cn] [www.ic-on-line.com] [www.ic-on-line.net] [www.alldatasheet.com.cn] [www.gdcy.com] [www.gdcy.net] |
Мы используем файлы cookie, чтобы предоставлять наилучшие
веб-опыт и помощь в наших рекламных усилиях. Продолжая использовать
этот сайт, вы даете согласие на использование файлов cookie. Для получения дополнительной информации о
куки, пожалуйста, взгляните на наш
Политика конфиденциальности. | Х |
7N471K_217297.PDF Загрузить техническое описание — IC-ON-LINE
7N471K_217297.PDF Загрузить спецификацию — IC-ON-LINE
|
| ||||||||||||||||||||||||||||||||||
com| Полнотекстовый поиск: Оксидные варисторы |
| Номер связанной детали | |||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
| Связанное ключевое слово из системы полнотекстового поиска | |||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
, Ltd
| Цена и наличие 7Н471К от |
Все права защищены © IC-ON-LINE 2003 — 2021 |
| [Добавить закладку] [Контакты Нам] [Обмен ссылками] [Политика конфиденциальности] |
Сайты-зеркала: [www. Похожие записи |
