8 pin cpu распиновка. Распиновка и подключение 8-пинового разъема питания процессора: важные нюансы

alexxlabРазное
Как правильно подключить 8-пиновый разъем питания процессора. Чем отличается от 4-пинового разъема. Какие проблемы могут возникнуть при неправильном подключении. Как определить совместимость блока питания и материнской платы.

Содержание

Особенности 8-пинового разъема питания процессора

8-пиновый разъем питания процессора (также известный как EPS12V) обеспечивает дополнительное питание для современных мощных процессоров. Он отличается от стандартного 24-пинового разъема питания материнской платы.

Основные характеристики 8-пинового разъема:

  • Предназначен для подачи стабильного питания 12В на процессор
  • Состоит из двух рядов по 4 контакта
  • Имеет ключ для предотвращения неправильного подключения
  • Обычно маркируется на блоке питания как «CPU» или «EPS»

Распиновка 8-пинового разъема питания CPU

Правильная распиновка 8-пинового разъема критически важна для безопасной работы системы. Вот как она выглядит:

  • Пины 1-4: +12В (обычно желтые провода)
  • Пины 5-8: Земля (обычно черные провода)

Очень важно соблюдать эту полярность при подключении. Перепутывание проводов может привести к повреждению процессора или материнской платы.


Отличия от 4-пинового разъема питания CPU

4-пиновый разъем питания процессора — это более старый стандарт, который все еще используется на некоторых материнских платах. В чем основные отличия:

  • 8-пиновый разъем обеспечивает больший ток для мощных процессоров
  • 4-пиновый разъем совместим с 8-пиновым гнездом (можно подключить только половину)
  • 8-пиновый разъем часто выполнен как 4+4 для обратной совместимости

Совместимость блоков питания и материнских плат

При выборе блока питания и материнской платы важно учитывать совместимость разъемов питания CPU. На что обратить внимание:

  • Наличие нужного разъема на блоке питания (8-пин или 4+4)
  • Тип разъема на материнской плате (8-пин, 4-пин или 8+4)
  • Достаточная мощность блока питания для процессора

Большинство современных блоков питания имеют разъем 4+4, который подходит как для 4-пиновых, так и для 8-пиновых гнезд на материнских платах.

Проблемы при неправильном подключении

Ошибки при подключении 8-пинового разъема питания CPU могут привести к серьезным последствиям. Каковы потенциальные проблемы:


  • Отсутствие питания и невозможность запуска системы
  • Нестабильная работа процессора, случайные перезагрузки
  • Перегрев и повреждение процессора из-за недостаточного питания
  • Выход из строя материнской платы при неправильной полярности

Как правильно подключить 8-пиновый разъем питания CPU

Чтобы избежать проблем, следуйте этим рекомендациям при подключении:

  1. Убедитесь, что блок питания отключен от сети
  2. Найдите соответствующий разъем на блоке питания (маркировка CPU или EPS)
  3. Сориентируйте разъем по ключу на гнезде материнской платы
  4. Аккуратно вставьте разъем до щелчка
  5. Проверьте надежность соединения

Не прилагайте чрезмерных усилий — разъем должен входить легко при правильной ориентации.

Нужно ли подключать дополнительный 4-пиновый разъем?

Некоторые материнские платы имеют дополнительный 4-пиновый разъем питания CPU рядом с основным 8-пиновым. Нужно ли его подключать? Ответ зависит от нескольких факторов:

  • Для большинства процессоров достаточно 8-пинового разъема
  • Дополнительный 4-пиновый может потребоваться при экстремальном разгоне
  • Некоторые материнские платы требуют подключения обоих разъемов

Если у вас есть сомнения, обратитесь к руководству пользователя вашей материнской платы. В большинстве случаев достаточно подключить только 8-пиновый разъем.


Распространенные вопросы о питании процессора

Можно ли использовать переходник с 6-пин PCI-E на 8-пин CPU?

Категорически не рекомендуется использовать переходники с разъемов питания видеокарт на разъемы питания процессора. Несмотря на визуальное сходство, эти разъемы имеют разную распиновку и рассчитаны на разные нагрузки. Использование такого переходника может привести к повреждению компонентов.

Что делать, если 8-пиновый разъем не входит в гнездо?

Если 8-пиновый разъем не входит в гнездо на материнской плате, не пытайтесь вставить его силой. Проверьте следующее:

  • Правильность ориентации разъема (ключ должен совпадать)
  • Отсутствие погнутых контактов
  • Совместимость разъема и гнезда (некоторые старые платы могут иметь только 4-пиновое гнездо)

Если проблема сохраняется, обратитесь к документации материнской платы или в службу поддержки производителя.

Заключение

Правильное подключение 8-пинового разъема питания процессора критически важно для стабильной и безопасной работы компьютера. Всегда внимательно проверяйте совместимость компонентов и следуйте инструкциям производителя. При возникновении сомнений лучше обратиться к специалисту, чем рисковать дорогостоящим оборудованием.



8 Pin питание процессора распиновка — ПК портал

Содержание

  1. Особенности
  2. Коннекторы БП
  3. Маркировка для проводов БП
  4. Коннектор мат. платы
  5. Переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin
  6. Разветвитель PCI-E 6+2 pin
  7. Чем отличаются разветвители PCI-E 8 pin и переходники 8-пинового питания процессора на PCI-E?
  8. Что будет, если включить разветвитель питания PCI-E вместо переходника 8-пин CPU на питание видеокарт PCI-E?
  9. Как переделать разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin
  10. Руководство по переделке разветвителя PCI-E 6+2 pin в переходник с 8-пин CPU на питание видеокарт PCI-E 6+2 pin

На самом деле что 4, что 8 контактов — это все одна и та же линия питания, 12в, одно напряжение, просто питание распараллеливается на много проводов, чтоб разгрузить разъем.

Никаких «не вытянет напряжения» и т. д.

Все банально: рапределение тока нагрузки на большее число КОНТАКТОВ!

Если проц не топовый с огромным тепловыделением, и нет разгона до предела — то можно смело обойтись и 4-пиновым питанием.

Там просто идет дублирование контактов, они все все равно между собой соединены .

Если перевернешь плату и посмотришь на дорожки- то в 8-пиновой части контакты просто повторяются. И все.

Можно преспокойно подключать 4-пин питание и НИЧЕГО не сгорит!

В данной статье речь пойдет о блоках питания для компьютера. Конкретно, хочу донести информацию о распиновке разъема и назначении коннекторов, о маркировке и напряжении на каждом проводе. Материал будет полезен каждому, кто собирает собственный компьютер и всем, кто желает знать о современных блоках питания немножко больше.

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

На рынке, кроме обычных, можно найти модульные или частично модульные БП. Отличительная черта модульного от обычного — кабели из блока заменены разъемами для подключения кабелей с коннекторами. Так, вы можете отключить неиспользуемые кабели в блоке питания, освободив место в системном блоке для лучшей вентиляции.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

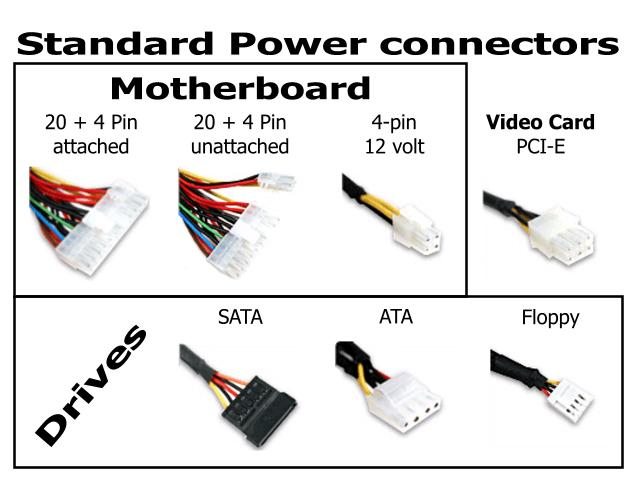

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Обычно, для питания накопителей, в БП присутствует два специальных разъема в 15 Pin (или существует переходник для питания PATA HDD — SATA HDD).

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Маркировка для проводов БП

Чтобы обслуживание и ремонт материнских плат и блоков питания не были страшной мукой, используется единый стандарт цветовой маркировки. Каждому проводу присвоен цвет, который привязан к подаваемому напряжению на этот провод. Маркировка по буквам используется только в технической документации, где можно сопоставить цвет с его буквенным значением. Для удобства, вся информация распиновки по каждому коннектору вынесена в таблицы.

Коннектор мат. платы

Форм фактор ATX является доминирующим стандартом для всех выпускаемых настольных ПК с 2001 года. Отталкиваясь от данного форм фактора, внизу приведу таблицу распиновки контакта (шины) блока питания ПК, что подключается к материнской плате.

При сборке майнинг-ферм часто возникает ситуация, когда не хватает шнуров для запитывания видеокарт и райзеров.

Для решения этой проблемы часто используются разветвители PCI-E 8 pin, а также переходники с питания процессора на питание видеокарт. Такие разветвители можно приобрести на Aliexpress по цене примерно 1,5 долларов за штуку.

Переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin

Если в риге используется более одного блока питания, или используется модульный БП с несколькими шнурами 8 пин (или 4+4 pin) для питания процессора (12 вольт), то можно задействовать этот шнур через переходник на разъем питания видеокарт PCI-E 6+2 pin:

В нем обычно используются желтые провода (12 вольт) возле ключа 8-пинового разъема. Еще одним его отличительным признаком является то, что на разъеме питания CPU используется 4 пары проводов плюс/минус (в разъеме для питания видеокарт 3 пары плюс-минус и одна пара чисто минусовых проводов).

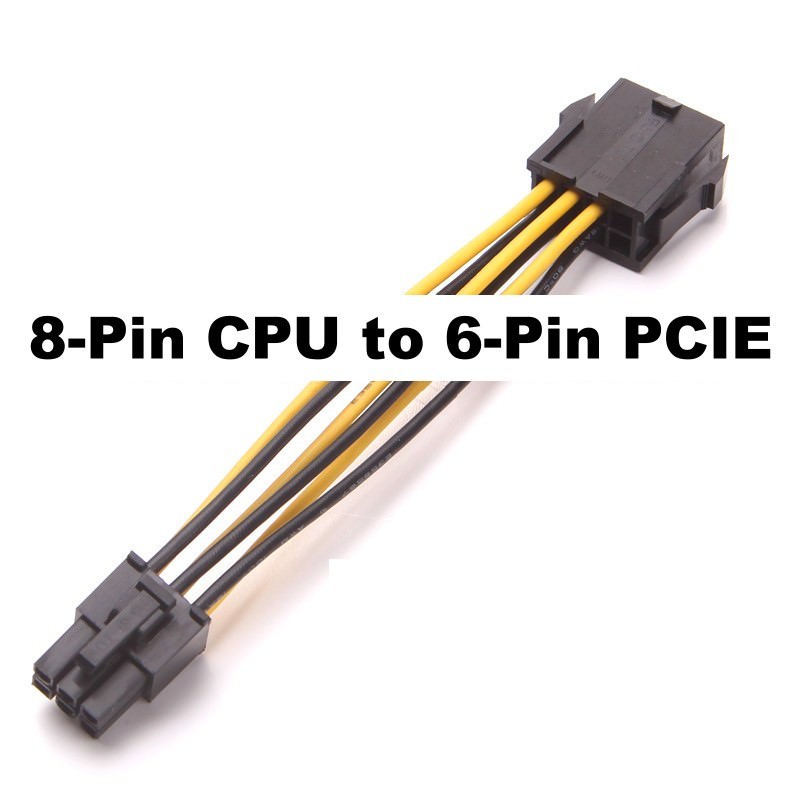

Переходник питания CPU-PCI-E:

Разветвитель PCI-E 6+2 pin

Разветвители питания PCI-E имеют 5 (как правило, черных) проводов земли (минусовых) со стороны ключа разъема:

Еще одна фотография разветвителя питания PCI-E с другой стороны (видно пару минусовых проводов слева восьмипинового разъема):

К сожалению, китайские продавцы на Алиэкспресс не разбираются в тонкостях компьютерных разъемов и часто высылают вместо переходников 8-пин CPU на питание видеокарт PCI-E 6+2 pin обычный разветвитель для разъема питания видеокарт.

Чем отличаются разветвители PCI-E 8 pin и переходники 8-пинового питания процессора на PCI-E?

Основным отличием является то ,что в разъеме 8-пинового питания процессора используется обратная полярность в сравнении с PCI-E 6+2 pin.

Сравнение распиновки разъема 8-пинового питания процессора и PCI-E 6+2 pin:

Как видно из рисунка, для переделки 8-пинового разъема для питания видеокарт нужно перепаять проводники 5-8 с минуса на плюс, а контакты 1-4 – на минус (землю).

Чтобы было понятнее, нужно внимательно рассмотреть разъем-папа, который выходит из блока питания на питание процессора, в котором желтые провода — это плюс 12 вольт, а черные – земля (минус):

В разъеме для запитывания видеокарт используется иная полярность при схожих ключах разъема:

На разъеме 6+2 пин PCI-E хорошо видно пару минусовых проводов сбоку разъема:

Что будет, если включить разветвитель питания PCI-E вместо переходника 8-пин CPU на питание видеокарт PCI-E?

Включение такого разветвителя в качестве переходника гарантированно приведет к короткому замыканию в цепи 12 вольт. Это, при отсутствии защиты в БП, обеспечит выход из строя видеокарты, блока питания и, возможно, материнской платы.

Автор статьи имеет опыт получения из Китая разветвителей питания PCI-E вместо заказанных переходников 8-пин CPU на питание видеокарт PCI-E. Открытие споров может дать небольшую моральную компенсацию за неправильно отправленный товар, но проблему получения дополнительных разъемов питания не решает.

Как переделать разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin

При наличии относительно прямых рук, внимательности и паяльника, можно самостоятельно переделать китайские разветвители PCI-E 6+2 pin в переходник 8-пин CPU на питание видеокарт PCI-E 6+2 pin.

Пример использующегося в риге переходника для питания двух 6-пиновых райзеров от второго кабеля БП для питания процессора:

Пример использования самодельного переходника для запитывания видеокарты и райзера:

Рассмотрим подробнее, как это сделать.

Руководство по переделке разветвителя PCI-E 6+2 pin в переходник с 8-пин CPU на питание видеокарт PCI-E 6+2 pin

При переделке разветвителя необходимо выполнить следующие действия:

Разрезаются провода между разъемом, который будет соединяться с кабелем для питания процессора и проводами, которые будут запитывать видеокарты или райзера (6 пиновые):

Затем зачищаются провода полученных проводов:

На разъеме, который будет соединяться с кабелем процессорного питания, скручивают провода с каждой стороны в три пары, а затем на них одевается термоусадочная трубка:

После этого соединяются провода разъемов 6+2 пин PCI-E питания видеокарт с этими парами проводов:

При этом важно правильно соблюдать полярность проводов.

Нужно ориентироваться на то, что желтые провода проводов 6+2 пин PCI-E – это плюс, а черные – это минус. На разъеме процессорного питания провода (в данном случае — черные) со стороны ключа разъема – это плюс, а слева – минус.

В итоге должен получится такой разветвитель-переходник с кабеля процессорного питания 8-пин CPU на питание видеокарт PCI-E 6+2 pin:
