Оптопара LTV-817C: характеристики, применение и особенности использования

alexxlabРазное
Что такое оптопара LTV-817C. Каковы основные характеристики и параметры LTV-817C. Где применяется оптопара LTV-817C. Какие преимущества дает использование LTV-817C в электронных схемах. Как правильно подключать и использовать оптопару LTV-817C.

Что представляет собой оптопара LTV-817C

LTV-817C — это транзисторная оптопара производства компании Lite-On в корпусе DIP-4. Оптопара состоит из инфракрасного светодиода на входе и фототранзистора на выходе, которые оптически связаны между собой, но электрически изолированы.

Основные характеристики LTV-817C:

  • Напряжение изоляции: 5000 В (действующее значение)
  • Максимальный прямой ток светодиода: 50 мА
  • Максимальное напряжение коллектор-эмиттер: 80 В
  • Максимальный ток коллектора: 50 мА
  • Коэффициент передачи тока: 50-600%
  • Время нарастания/спада: 3 мкс

Принцип работы оптопары LTV-817C

Принцип работы LTV-817C основан на преобразовании электрического сигнала в световой и обратно. Когда на светодиод подается прямой ток, он излучает инфракрасный свет. Этот свет воздействует на фототранзистор, вызывая появление тока в его цепи. Таким образом, входной и выходной сигналы оказываются гальванически развязанными.


Ключевые особенности работы LTV-817C:

  • Высокая скорость переключения
  • Низкий входной ток
  • Высокий коэффициент передачи тока
  • Хорошая температурная стабильность
  • Высокая помехозащищенность

Области применения оптопары LTV-817C

Благодаря своим характеристикам, LTV-817C находит широкое применение в различных областях электроники:

  • Гальваническая развязка в источниках питания
  • Передача сигналов управления между цепями с разными уровнями напряжения
  • Защита входов микроконтроллеров и других чувствительных устройств
  • Построение интерфейсов для промышленной автоматики
  • Системы сбора данных и телеметрии
  • Медицинское оборудование

Преимущества использования LTV-817C в электронных схемах

Применение оптопары LTV-817C дает ряд существенных преимуществ при проектировании электронных устройств:

  1. Надежная гальваническая развязка входных и выходных цепей
  2. Защита чувствительных компонентов от перенапряжений и помех
  3. Возможность согласования цепей с разными уровнями напряжений
  4. Высокая помехозащищенность линий передачи сигналов
  5. Простота реализации схем с оптронной развязкой

Как правильно подключать оптопару LTV-817C

Для корректной работы LTV-817C необходимо соблюдать следующие правила подключения:


  • Анод светодиода (вывод 1) подключается к положительному потенциалу через токоограничивающий резистор
  • Катод светодиода (вывод 2) соединяется с общим проводом входной цепи
  • Коллектор фототранзистора (вывод 4) подключается к положительному напряжению выходной цепи через нагрузочный резистор
  • Эмиттер фототранзистора (вывод 3) соединяется с общим проводом выходной цепи

При подключении важно не превышать максимально допустимые значения тока и напряжения для входной и выходной цепей оптопары.

Сравнение LTV-817C с аналогами других производителей

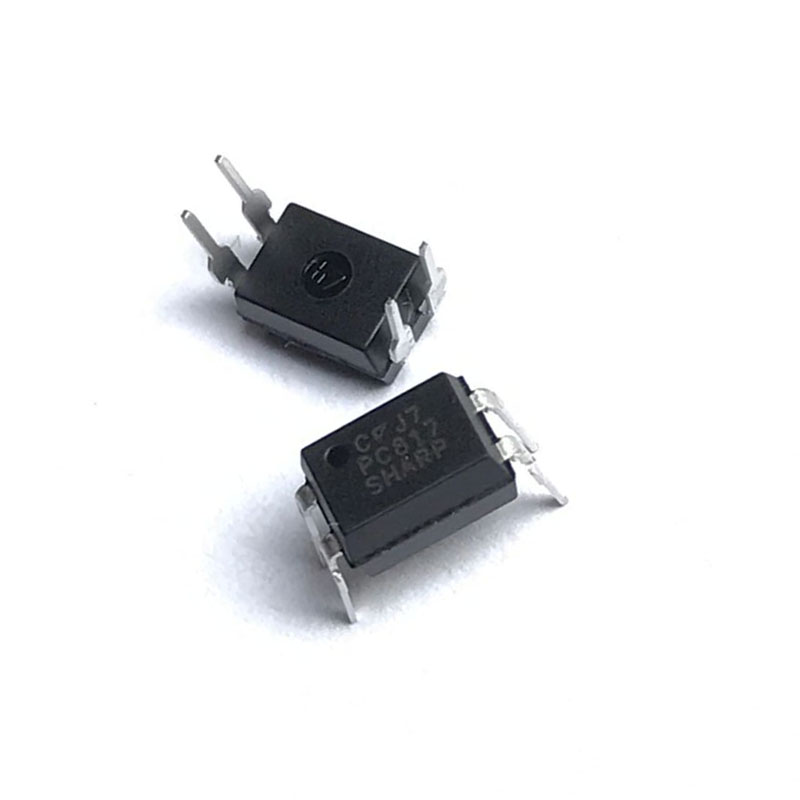

LTV-817C имеет аналоги у других производителей, например PC817 от Sharp или TLP621 от Toshiba. При выборе оптопары следует учитывать следующие параметры:

  • Коэффициент передачи тока (CTR)
  • Быстродействие
  • Максимальное напряжение изоляции
  • Температурный диапазон
  • Стоимость

LTV-817C обладает хорошим соотношением цена/качество и подходит для большинства типовых применений.

Особенности монтажа и эксплуатации LTV-817C

При работе с оптопарой LTV-817C следует соблюдать ряд правил:


  1. Избегать превышения максимально допустимых электрических параметров
  2. Учитывать температурную зависимость характеристик
  3. Использовать средства защиты от статического электричества при монтаже
  4. Обеспечивать хороший теплоотвод при работе на предельных режимах
  5. Соблюдать полярность подключения входной и выходной цепей

Как проверить работоспособность LTV-817C?

Для проверки LTV-817C можно использовать простую тестовую схему:

  1. Подключите светодиод через резистор 1 кОм к источнику питания 5В
  2. Соедините коллектор фототранзистора с плюсом питания через резистор 10 кОм
  3. Подключите вольтметр между коллектором и эмиттером
  4. При подаче тока на светодиод напряжение на выходе должно уменьшаться

Если изменение напряжения не наблюдается, возможно, оптопара неисправна.

Типовые схемы применения LTV-817C

Рассмотрим несколько практических схем с использованием оптопары LTV-817C:

1. Гальваническая развязка цифрового сигнала

В этой схеме оптопара используется для передачи цифрового сигнала между устройствами с разными уровнями напряжения или разными схемами заземления:


  • Входной сигнал подается на светодиод через резистор 330 Ом
  • Коллектор фототранзистора подключен к Vcc через резистор 10 кОм
  • Выходной сигнал снимается с коллектора

2. Защита входа микроконтроллера

LTV-817C может использоваться для защиты входов микроконтроллера от перенапряжений:

  • Входной сигнал подается на светодиод через токоограничивающий резистор
  • Выход оптопары подключается напрямую к входу микроконтроллера
  • Подтягивающий резистор 10 кОм соединяет выход с питанием микроконтроллера

3. Оптронное реле

На базе LTV-817C можно построить простое оптронное реле для коммутации нагрузки:

  • Светодиод управляется низковольтным сигналом через резистор
  • Коллектор-эмиттерный переход фототранзистора включается последовательно с нагрузкой
  • Параллельно нагрузке устанавливается защитный диод

Это лишь некоторые из возможных применений LTV-817C. Благодаря своей универсальности, эта оптопара находит широкое применение в самых разных областях электроники.
