A277D (К1003ПП1): Микросхема индикации уровня сигнала для светодиодных линеек

Что представляет собой микросхема A277D (К1003ПП1). Каковы основные характеристики и применение микросхемы A277D. Как рассчитать схему включения A277D для индикации уровня сигнала. Какие преимущества имеет схема индикатора активности HDD на основе A277D.

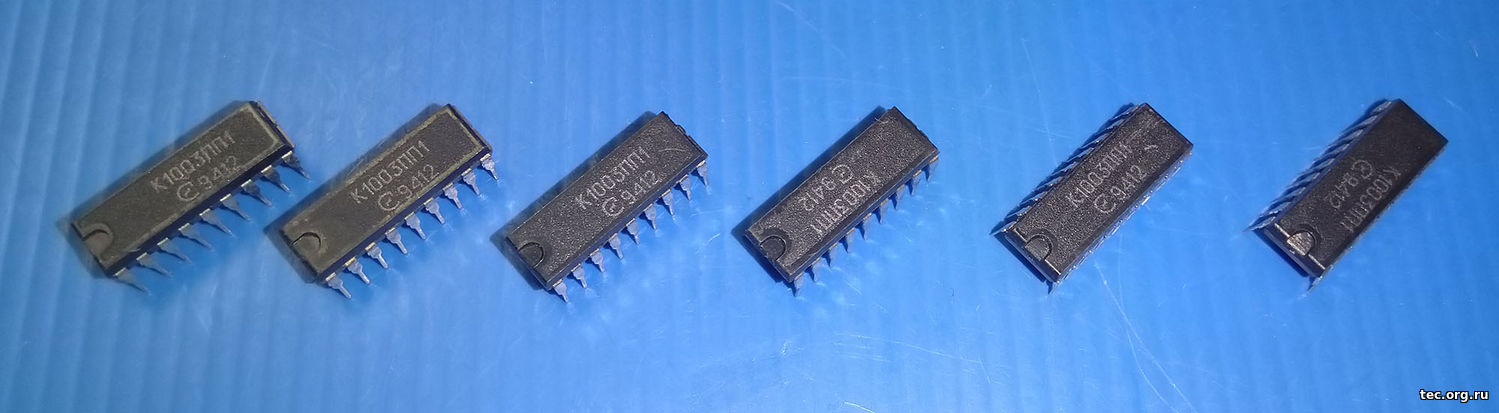

Микросхема A277D (К1003ПП1): назначение и характеристики

Микросхема A277D, также известная под отечественным наименованием К1003ПП1, представляет собой специализированную интегральную схему для управления светодиодными индикаторами уровня сигнала. Она нашла широкое применение в различных электронных устройствах, где требуется наглядное отображение уровня сигнала или напряжения.

Основные области применения A277D включают:

• Индикацию уровня сигнала в усилителях мощности
• Измерение напряжения в устройствах электропитания
• Визуализацию уровня сигнала в аудиотехнике
• Индикацию загрузки жесткого диска компьютера

Ключевые технические характеристики микросхемы A277D:

• Напряжение питания: 10-18 В
• Максимальное входное напряжение: 6,2 В
• Диапазон входных напряжений: 50-500 мВ
• Количество управляемых светодиодов: до 12 штук

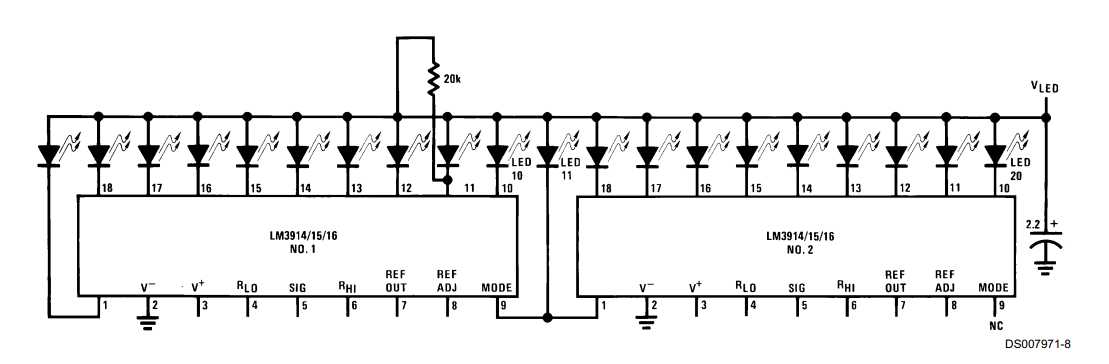

Схемы включения микросхемы A277D для индикации уровня сигнала

Для корректной работы микросхемы A277D необходимо правильно рассчитать и подключить внешние компоненты. Рассмотрим две основные схемы включения:

Стандартная схема с регулируемым диапазоном измерения

В этой схеме используются три резистора для задания верхней (Umax) и нижней (Umin) границ индицируемых напряжений:

• R1 — задает нижнюю границу Umin
• R2 — определяет диапазон измерения (Umax — Umin)
• R3 — ограничивает максимальное входное напряжение

Расчет номиналов резисторов производится по формулам:

1. Iт = Ucc / (R1 + R2 + R3)
2. R1 : R2 : R3 = Umin : (Umax — Umin) : (Ucc — Umax)

Какое значение тока Iт следует выбирать? Обычно оптимальным является ток около 0,1 мА, что обеспечивает хороший компромисс между чувствительностью и энергопотреблением схемы.

Упрощенная схема с нулевым нижним порогом

В этой схеме нижняя граница измерения Umin устанавливается равной 0 В. Это упрощает расчеты и позволяет измерять напряжение от нуля. Формулы для расчета резисторов в данном случае:

• R1 : R2 = Umax : (Ucc — Umax)
• Iт = 0,1 мА (рекомендуемое значение)

Какую из схем выбрать? Если требуется измерение напряжений от нуля, то упрощенная схема будет оптимальным выбором. Стандартная схема подойдет для случаев, когда нужно задать ненулевой нижний порог измерения.

Практическая реализация индикатора активности HDD на основе A277D

Рассмотрим пример практической реализации индикатора активности жесткого диска компьютера с использованием микросхемы A277D. Данная схема позволяет наглядно отображать уровень нагрузки на HDD с помощью линейки из 12 светодиодов.

Основные компоненты схемы

• Микросхема A277D (К1003ПП1)
• 12-светодиодный индикатор уровня сигнала
• Оптопара для гальванической развязки
• Подстроечные резисторы для настройки
• Конденсаторы и резисторы обвязки

Особенности схемы и преимущества

Данная реализация имеет ряд преимуществ по сравнению с простыми схемами индикации активности HDD:

1. Гальваническая развязка входа обеспечивает безопасность подключения к материнской плате
2. Регулировка яркости свечения светодиодов позволяет настроить комфортный уровень индикации
3. Настройка порогов срабатывания дает возможность точно отрегулировать чувствительность индикатора
4. Инерционность индикатора улучшает визуальное восприятие активности диска

Как настроить схему для оптимальной работы? Процесс настройки включает следующие этапы:

1. Регулировка яркости свечения светодиодов
2. Настройка порога срабатывания последнего светодиода
3. Настройка порога срабатывания первого светодиода
4. Регулировка инерционности индикатора

Особенности монтажа и размещения индикатора активности HDD

При реализации индикатора активности HDD на основе микросхемы A277D важно уделить внимание не только электрической схеме, но и физическому размещению компонентов. От этого зависит как функциональность устройства, так и эстетика его внешнего вида.

Выбор места для размещения светодиодов

Где лучше всего разместить светодиодную линейку? Оптимальными вариантами являются:

• Передняя панель системного блока
• Боковая стенка корпуса (для прозрачных корпусов)
• Верхняя панель корпуса

При выборе места учитывайте удобство обзора и соответствие общему дизайну системного блока.

Монтаж электронной схемы

Как обеспечить надежность и компактность монтажа? Следуйте этим рекомендациям:

1. Используйте печатную плату для монтажа компонентов
2. Размещайте схему в свободном пространстве между лицевой панелью и каркасом корпуса
3. Обеспечьте надежную изоляцию схемы от металлических частей корпуса
4. Используйте качественные разъемы для подключения к материнской плате

Альтернативные применения схемы на основе A277D

Хотя рассмотренная схема предназначена для индикации активности жесткого диска, микросхема A277D обладает универсальностью, позволяющей использовать ее и в других приложениях.

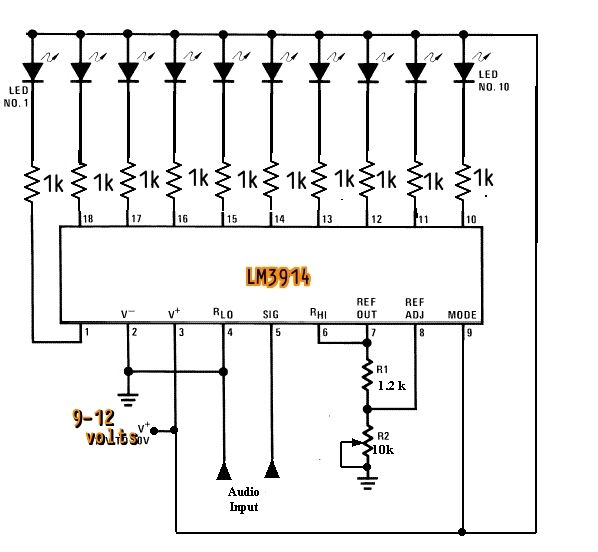

Индикация уровня сигнала в аудиотехнике

Как адаптировать схему для визуализации уровня звука? Необходимо:

• Добавить входной усилитель для согласования уровней сигнала
• Использовать выпрямитель для преобразования переменного сигнала в постоянный
• Настроить пороги срабатывания в соответствии с динамическим диапазоном аудиосигнала

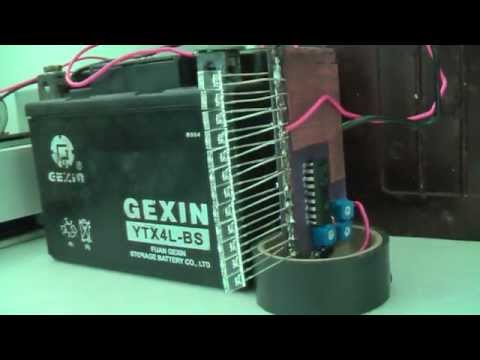

Измерение напряжения в блоках питания

Для применения в измерении напряжений потребуется:

• Входной делитель напряжения для согласования измеряемого напряжения с входным диапазоном A277D
• Калибровка шкалы индикатора в соответствии с реальными значениями напряжения
• Возможно, добавление схемы защиты от перенапряжения на входе

Перспективы развития индикаторов на основе A277D

Несмотря на то, что микросхема A277D была разработана достаточно давно, она остается актуальной для многих применений. Однако развитие технологий открывает новые возможности для создания индикаторов уровня сигнала.

Цифровые альтернативы

Какие современные решения могут заменить A277D? Рассмотрим несколько вариантов:

• Микроконтроллеры с АЦП и программным управлением светодиодами
• Специализированные драйверы светодиодных линеек с цифровым интерфейсом
• ПЛИС для реализации сложных алгоритмов обработки и отображения сигналов

Интеграция с компьютерными системами

Как можно улучшить функциональность индикатора активности HDD? Перспективные направления включают:

• Подключение индикатора через USB для расширенного управления и настройки
• Интеграция с системами мониторинга производительности компьютера
• Использование RGB-светодиодов для отображения дополнительной информации о состоянии HDD

Эти усовершенствования позволят создать более информативные и функциональные индикаторы, сохраняя при этом простоту реализации, характерную для схем на основе A277D.

HDD LED по новому. Дополнения к статье.

ГлавнаяСтатьи HDD LED по новому. Дополнения к статье.

HDD LED по новому. Дополнения к статье. Автор: Rimlyanin    19. 09.2006 22:19 В моей статье о светодиодном индикаторе нагрузки винчестера «HDD LED по новому« остались не освещены некоторые вопросы, попробую их раскрыть в этом дополнении. Микросхема A277D (К1003ПП1) В самом начале хотелось бы немного рассказать об использованной в схеме микросхеме A277D (К1003ПП1) Микросхема A277D (К1003ПП1) предназначена для индикации уровня сигнала на светодиодных линейках и может быть применена, например для индикации уровня сигнала в усилителях мощности, измерения напряжения (ориентировочно) в устройствах электропитания и другой технике. Основные технические характеристики: Напряжение питания                                          10-18 В Входное напряжение на выводах 3,16,17, max     6,2 В Uвх                                                                   50-500 мВ Типовая схема включения. С помощью резисторов R1, R2 и R3 устанавливаются верхняя (Umax) и нижняя (Umin) границы индицируемых напряжений. Расчет сопротивлений этих резисторов осуществляется по нижеприведенным формулам: Iт=Ucc/(R1+R2+R3) Пусть Ucc=1B, Umin=1V, Umax=6V. R1:R2:R3=Umin:(Umax-Umin):(Ucc-Umax) R1:R2:R3=1:5:9 15R1=Ucc/Iт=15V/0,1mA=150к R1=10к, R2=50к, R3=90к Еще одна схема включения. Здесь нижняя граница измерения Umin=0 Вольт. Расчетные формулы для этой схемы будут: Umin=0V,Iт=0,1mA R1:R2=Umax:(Ucc-Umax) Схема прибора В моем случае был куплен 12-ти светодиодный индикатор уровня сигнала Принципиальная схема. Печатная плата. Схема расположения элементов на плате. R6 — регулировка яркости свечения светодиодов. R8 — регулировка зажигания первого светодиода. R10 — регулировка зажигания последнего светодиода. Цепь R4,C3 задает время задержки выключения светодиодов (инерционность индикатора) (более подробно смотрите на http://msevm. com/main/a277d/index.htm) Подстройка схемы: Скорее всего построечные резисторы у вас маленькие, и без ручки, поэтому здесь вооружаемся маленькой (узкой) отверткой, и начинаем настраивать. 1. Для начала закорачиваем 4-ю и 5-я ножки оптопары (можно просто подать пять вольт на вход VD2) и резистором R6 настраиваем яркость свечения светодиодов. 2. После этого резистором R10 уровень зажигания последнего светодиода. Я выставлял так чтобы он был чуть-чуть тусклее всех остальных. 3. Убираем  перемычку установленную нами в на первом шаге и подключаем наш индикатор к материнской плате и начинаем гонять винчестер, к примеру копированием файлов. Если при подключении к материнской плате индикатор никак не реагирует на активность винчестера то видимо вы просто перепутали полярность подключения. Поменяйте местами провода подключение к материнской плате. 4. Устанавливаем уровень загорания первого светодиода резистором R8. Тут уже на вкус, кому-то нравится чтобы индикатор реагировал на малейшую нагрузку, кому-то наоборот, чтобы только при почти максимальной нагрузке начинали загораться светодиоды. Лично у меня индикатор реагирует на малейшие дисковые операции. 5. После этого остается только подстроить при максимальной нагрузке на винчестер резистором R10 уровень зажигания последнего светодиода. В случае если Вам не нравится что уровень понижается очень быстро, то можно уменьшить инерционность индикатора либо увеличеним емкости конденсатора C3 либо уменьшением сопротивления резистора R4. Куда разместить светодиоды, схему, и прочие эстетические вопросы — это уже зависит от фантазии каждого. Я схему спрятал между лицевой панелью и каркасом корпуса, а светодиоды расположил в горизонтальном положении за декоративной вставкой из акрила Плюсы данной схемы по сравнению с аналогичными: После замены входного каскада на оптопару  Вы получаете гальваническую развязку с источником сигнала в результате чего этот индикатор можно использовать и с более чувствительными элементами компьютера, как то сетевая или звуковая карта, важно только правильно подобрать оптопару. Яркость светодиодов не зависит от количества светодиодов включенных в данный момент, иначе это бы выражалось тем что первый светодиод менял бы яркость в зависимости от количества одновременно включенных светодиодов. Смотри это несколько не эстетично.  < Предыдущая   Следующая >
