Что такое СИП и для чего он используется. Какие преимущества дает применение СИП по сравнению с традиционными проводами. Как правильно монтировать СИП. Какие виды СИП существуют и чем они отличаются.
Что такое СИП и где он применяется
СИП расшифровывается как «самонесущий изолированный провод». Это современный тип провода, который широко применяется для создания воздушных линий электропередачи и осветительных сетей. Основные области применения СИП:
- Магистральные воздушные линии электропередач
- Ответвления к вводам в жилые дома и хозяйственные постройки
- Уличное освещение
- Прокладка линий в лесных массивах
СИП пришел на смену традиционным неизолированным проводам марок А и АС, обеспечивая целый ряд преимуществ при монтаже и эксплуатации.
Виды и характеристики СИП
Существует несколько основных видов СИП:
- СИП-1 — с алюминиевыми жилами и изоляцией из термопластичного полиэтилена
- СИП-2 — с алюминиевыми жилами и изоляцией из сшитого полиэтилена
- СИП-3 — с алюминиевыми жилами, упрочненными стальным сердечником
- СИП-4 — с медными жилами
Наиболее распространены в России провода СИП-2 с неизолированной и СИП-2А с изолированной нейтральной жилой. Основные характеристики СИП:
- Сечение жил — от 16 до 240 мм²
- Количество жил — от 1 до 5
- Рабочее напряжение — до 1000 В
- Допустимая температура эксплуатации — от -60°С до +90°С
- Срок службы — до 40 лет
Преимущества использования СИП
По сравнению с традиционными неизолированными проводами, СИП обладает рядом существенных преимуществ:
- Высокая надежность электроснабжения
- Снижение эксплуатационных расходов до 80%
- Отсутствие необходимости широких просек в лесных массивах
- Устойчивость к образованию гололеда и налипанию мокрого снега
- Простота и скорость монтажа
- Возможность подключения новых абонентов под напряжением
- Снижение потерь электроэнергии
- Уменьшение случаев несанкционированных подключений
- Повышенная безопасность при монтаже и эксплуатации
Как правильно монтировать СИП
Монтаж СИП требует соблюдения определенной технологии для обеспечения надежности и долговечности линии:
- Подготовка трассы — очистка от препятствий
- Установка и выверка опор
- Монтаж кронштейнов и арматуры на опорах
- Раскатка провода с помощью раскаточных роликов
- Натяжение провода до требуемой стрелы провеса
- Закрепление провода в анкерных и поддерживающих зажимах
- Соединение проводов в пролетах с помощью специальных зажимов
При монтаже важно не допускать механических повреждений изоляции провода. Работы следует проводить при температуре не ниже -20°С.
Особенности монтажа СИП вручную
На небольших участках длиной до 100 м возможен монтаж СИП вручную без применения специальной техники. Порядок работ при этом следующий:
- Установка барабана с проводом у первой опоры
- Закрепление каната-лидера на конце провода
- Протяжка каната и провода через раскаточные ролики на опорах
- Натяжение провода с помощью лебедки
- Закрепление провода в анкерных и поддерживающих зажимах
- Соединение проводов между собой специальными зажимами
При ручном монтаже важно не допускать касания проводом земли и посторонних предметов. Скорость протяжки не должна превышать 5 км/ч.
Инструменты и приспособления для монтажа СИП
Для качественного и безопасного монтажа СИП применяются специальные инструменты и приспособления:
- Монтажные ролики для раскатки провода
- Лебедки и динамометры для натяжения
- Анкерные и поддерживающие зажимы
- Прокалывающие зажимы для ответвлений
- Гидравлический пресс для опрессовки соединительных зажимов
- Инструмент для затяжки бандажных лент
- Монтажные чулки для протяжки провода
Использование специализированного инструмента позволяет выполнить монтаж быстро и качественно, не повреждая изоляцию провода.
Нормативные требования при монтаже СИП
При монтаже СИП необходимо соблюдать требования нормативных документов:
- ПУЭ 7-е издание — в части проектирования и монтажа воздушных линий до 1 кВ
- СНиП 3.05.06-85 — в части организации строительно-монтажных работ
- ПОТ Р М-016-2001 — в части техники безопасности при электромонтажных работах
- Инструкции заводов-изготовителей по монтажу конкретных марок СИП
Соблюдение нормативных требований гарантирует надежность и долговечность смонтированной линии СИП.
Эксплуатация и обслуживание линий СИП
- Периодические осмотры состояния проводов и арматуры
- Расчистка трасс от высокой растительности
- Подтяжка креплений проводов при необходимости
- Замена поврежденных участков провода
Благодаря изолированным жилам, линии СИП не требуют регулярной обрезки деревьев вдоль трассы. Это существенно снижает эксплуатационные расходы.
технические характеристики и расшифровка аббревиатуры
В последнее время изолированные провода применяются значительно чаще нежели их аналоги без изоляционного слоя. Этот факт обусловлен тем, что проводка, имеющая изоляционный слой, является более безопасной и довольно легко монтируется. Основная сфера применения СИП-кабеля строительство линий электропередач. Если говорить о бытовом применении, то стоит отметить четыре варианта кабеля СИП, которые применяются значительно чаще остальных.
Что такое СИП?
СИП провода являются частью кабельной продукции и созданы для того, чтобы заменить неизолированную проводку, которая была использована при возведении линий электропередач. Расшифровка, которая находится на самом устройстве может сообщить, что данный кабель является самонесущим изолированным проводом.
- Большой ассортимент кабеля СИП по низким оптовым ценам вы найдете в Директ-Электрике. Ознакомьтесь со скидками на СИП здесь — https://www.directelectric.
ru/kabelnaya_produkciya_kupit_kabel/kabel_sip.
ru/kabelnaya_produkciya_kupit_kabel/kabel_sip.По требованиям ГОСТа производится несколько разных видов продукции, которая имеет обозначение в виде цифр, зависящее от марки. В отдельных случаях можно столкнуться и с буквенным обозначением. При расшифровке буквенного или цифрового обозначения можно понять из какого материала были произведены токоведущие жилы и есть слой изолирующего материала на нулевом проводе.
Применение СИП дало начало такому понятию как ВЛИ, что расшифровывается как «изолированные воздушные линии».
Каждая марка СИП провода обладает собственными конструктивными особенностями:
- жилы разного диаметра;
- различное количество токоведущих проводов;
- наличие нулевой жилы;
- материал изготовления жил;
- Материал изготовления изоляционного слоя.
Все самонесущие изолированные провода имеют одну общую черту — наличие изоляционного слоя. Согласно государственному стандарту СИП обозначается как провод, но фактически является кабелем.

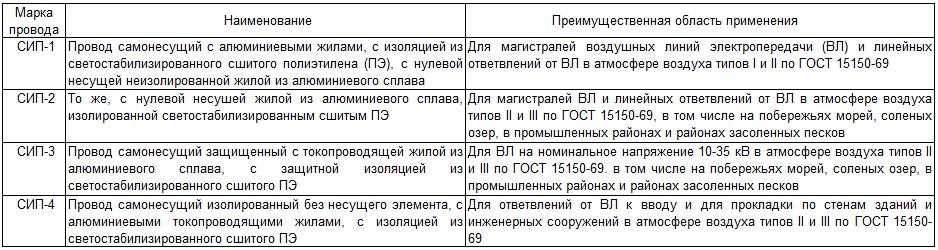

Марки провода
Исходя из таких характеристик как конструктивные особенности и материал изготовления самонесущие изолированные провода принято делить на 5 основных разновидностей:
СИП-1. Алюминиевые жилы в данной разновидности провода подлежат изоляции специальной оболочкой ПЭТ. Кабель, имеющий подобную изоляцию, не реагирует на ультрафиолетовые лучи. Изоляция на нулевой жиле может как присутствовать, так и отсутствовать. Максимальной нагрев, который способен выдержать кабель составляет 70 °С.
СИП-1А. Дополнительная маркировка в виде буквы вы говорит о наличии изолированные жилы. Конструкция полностью повторяет предыдущую, а единственное отличие — изолирующий материал. Данным видам кабеля могут монтироваться линии электропередач до 1.000 Вольт. Возможно использование как для основных линий магистралей, так и в качестве ответвлений. Зачастую провод используется в регионах, где преимущественно холодный или умеренный климат. Способен выдержать максимальный нагрев до 90 °С.
При монтаже данного оборудования необходимо уделять значительное внимание минимально допустимому радиусу изгиба, который должен составлять не менее 10 наружных диаметров кабеля.
СИП-3. Разновидность одножильного провода которая имеет определенные особенности в своей конструкции. Сердцевина из стали имеет оплетку алюминиевой проволокой. В качестве материала оплетки выступает не чистый алюминий, а сплав, который состоит из алюминия, магния, кремния. Изоляция кабеля состоит из сшитого ПЭТ, что даёт ему высокий уровень устойчивости к ультрафиолету. Применяется данный кабель для создания линии электропередач мощностью до 20 кВ. Наилучшим образом провод характеризует себя при его применении его в регионах, где в основе лежит тропический, холодный, умеренный климат. Диапазон рабочей температуры составляет 70 °С, а длительно допустимая температура от -20 °С до +90 °С.
СИП-4. Состоит из парных жил, не имеет нулевого провода. Можно встретить кабель, где имеется дополнительная маркировка в виде буквы «Н», что говорит о том, что жилы были сделаны из специализированного сплава.
Отсутствие дополнительной маркировки говорит о том, что жилы изготовлены из чистого алюминия. Устойчивость жил ультрафиолетовому излучению обусловлено тем, что сверху находится специальный изолирующий материал — ПВХ.
СИП-5. Данный кабель не имеет конструктивных отличий от предыдущего вида. Единственный отличительные чертой выступает изоляционный материал в качестве которого выступает сшитый ПЭТ. Именно эта особенность позволяет увеличить более чем на 30% длительность максимально допустимой температуры. Основная область применения строительство линий электропередач до 2,5 кВ. Нередки случаи применения данного вида кабеля для оборудования освещения улиц или для подводки электричества к зданиям. Наиболее продуктивное использование продукции отмечено в регионах, где преобладает холодный или умеренный климат.
Существующая маркировка и ее расшифровка
Качественный маркировки, которая наносится на кабель, могут выступать буквы, числа или цвета. В качестве примера можно рассмотреть маркировку, которая нанесена на кабель СИП-1, что позволит наглядно увидеть, как расшифровываются значения: СИП-1 3х70+1х95-0,6/ ТУ 16-705.
500-2006.
Что обозначает количество основных жил, их 3. Вторая цифра подразумевает сечение основных жил 70 кв. м.
1х95 — одна несущая жила, которая не имеет изоляционного слоя с сечением 90 кв. мм.
0.6/1 кВ — напряжение на которое рассчитаны жилы.
Государственный Стандарт предусматривает ряд требований в отношении нанесение маркировки, которая может состоять из букв, цифр или обозначаться цветом. В качестве примера можно рассмотреть самонесущий изолированный провод четвертого типа.
Жила имеют обозначение в виде выдавленных продольных полос или цифр, нанесение которых осуществляется при помощи тиснения или печати.
Изоляция на нулевой жиле специальной маркировки не требует.
Жилы, предназначенные для освещения обозначены маркировками В1, В2, В3.
Числовая или буквенная маркировка должна повторяться на жиле через каждые 50 см, а стандартный размер цифробуквенного обозначения равен: по ширине не менее 2-м миллиметрам, а по высоте не менее 5-ти миллиметрам.
Дополнительные жилы не подлежат маркировке.
Маркировка, нанесенная любым из допустимых способов, должна иметь устойчивость к воздействию ультрафиолетового излучения в период срока эксплуатации.
Зная каким образом, расшифровывается нанесенная на кабель маркировка можно в разы быстрее подобрать необходимый самонесущий изолированный провод самостоятельно.
Основные характеристики провода
Технические характеристики самонесущего изолированного провода должны отвечать тем требованиям, которые указаны в государственном стандарте качества.
- В качестве главной особенности СИП можно выделить, что данная продукция предназначена для ЛЭП до 1 кВ, но менее 35 кВ включительно.
- Значение сечения жил составляет 16-20 кв. миллиметров. Если говорить о применении кабеля на магистральных участках, то его диаметр должен иметь несколько больший размер, чем сечение жил отходящих линий.
- Использование самонесущего изолированного провода в сетях уличного освещения обусловлено широким выбором жил, которые имеют сечение от 16 до 25 кв. миллиметров. Если есть отклонения в вышеуказанных значениях, то использование оборудования запрещено.
- Кабель должен соответствовать ряду параметров, в частности:
- Максимально допустимая нагрузка. Значение данного показателя напрямую зависит от сечения жилы. Чем больше сечение, тем выше показатель.
- Максимально допустимая температура. 130 °С – выступает в качестве верхней границы.
- Максимальный радиус изгиба. Минимальный показатель изгиба – десять наружных диаметров жилы.
- Гарантия, представленная производителем, составляет минимум 36 месяцев. Если самонесущий изолированный провод был изготовлен в соответствии с ГОСТ, то срок его эксплуатации составляет до 40 лет.
миллиметров. Если есть отклонения в вышеуказанных значениях, то использование оборудования запрещено.Ряд характеристик может иметь некоторое отклонение в диапазоне допустимых, так как этот фактор зависит от производителя. Важно, что ни один из показателей не может выходить за пределы параметров, установленных государственным стандартом.

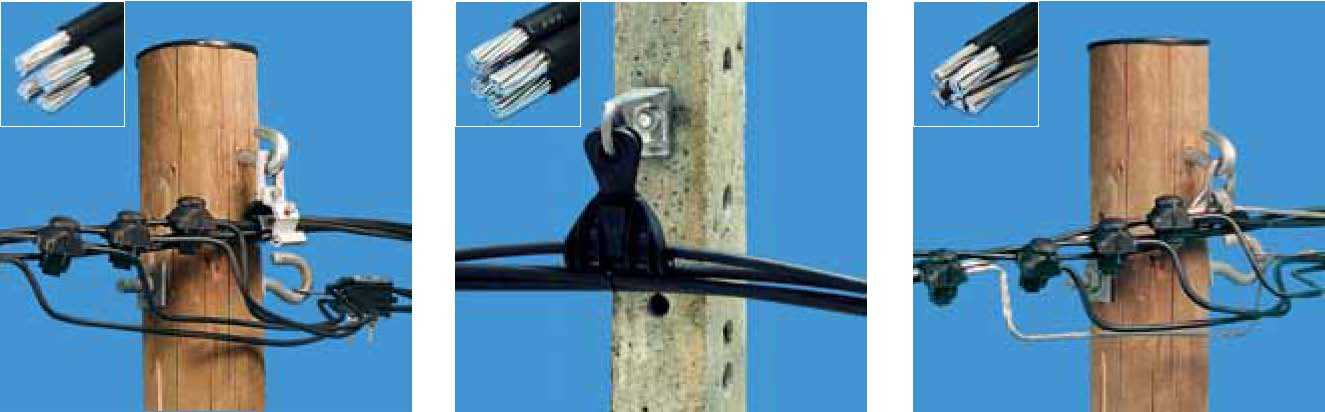

Арматура СИП
Так как самонесущий изолированный провод является достаточно специфичным устройством, для более комфортного его использования были разработаны комплектующие, которые помогают произвести монтаж изделия в более короткие сроки без потери качества.
В качестве наиболее популярных материалов стоит рассмотреть прокалывающие зажимы, которые подходят для совместного использования с любым типом кабеля. Применение данных материалов позволяет обеспечить герметичность в соединении, так как снимать изоляционный слой с жилы не нужно.
По факту установки зажимов достаточно только затянуть специальные фиксирующие болты.
Простая конструкция обеспечивает простоту не только сборки, но и разборки без применения дорогостоящего оборудования.
Чтобы подвесить кабель к нужной поверхности следует использовать натяжитель, которые имеет вид анкерного крепежа и выступает в роли фиксатора зажимов. Крюки или зажимы работают лучше если их применять в совокупности с бандажной лентой.
Любой из вышеперечисленных крепежей обладает устойчивостью к коррозии и колебаниям температур.
Область применения 2х16 и 4х16
Такая разновидность самонесущего изолированного провода как 2х16 и 4х16 чаще всего используется в быту.
4х16 используется для ВЛИ 0.
6/1 кВ. Возможно использования в качестве ответвления от основной линии.
2х16 используется для снижения сечения и перехода от ЛЭП к прокладке провода внутри помещения.
Еще одним преимуществом самонесущего изолированного провода является его небольшой вес.
Используя проводов с изоляцией, можно избежать получения различных травм в случае, если произойдет короткое замыкание или обрыв линии. Если проложить СИП необходимо самостоятельно, то с этой задачей справится человек не имеющий специальной подготовки.
Материал предоставлен крупным интернет-магазином Директ-Электрик — компания предлагает огромный ассортимент электрики по низким оптовым ценам.
