Различные типы технологий DSL и краткое описание их работы

DSL представляет собой набор различных технологий, позволяющих организовать цифровую абонентскую линию. Для того, чтобы понять данные технологии и определить области их практического применения, следует понять, чем эти технологии различаются. Прежде всего, всегда следует держать в уме соотношение между расстоянием, на которое передается сигнал, и скоростью передачи данных, а также разницу в скоростях передачи «нисходящего» (от сети к пользователю) и «восходящего» (от пользователя в сеть) потока данных.

DSL объединяет под своей крышей следующие технологии:

ADSL (Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия)

Данная технология является асимметричной, то есть скорость передачи данных от сети к пользователю значительно выше, чем скорость передачи данных от пользователя в сеть. Такая асимметрия, в сочетании с состоянием «постоянно установленного соединения» (когда исключается необходимость каждый раз набирать телефонный номер и ждать установки соединения), делает технологию ADSL идеальной для организации доступа в сеть Интернет, доступа к локальным сетям (ЛВС) и т. п. При организации таких соединений пользователи обычно получают гораздо больший объем информации, чем передают. Технология ADSL обеспечивает скорость «нисходящего» потока данных в пределах от 1,5 Мбит/с до 8 Мбит/с и скорость «восходящего» потока данных от 640 Кбит/с до 1,5 Мбит/с. ADSL позволяет передавать данные со скоростью 1,54 Мбит/с на расстояние до 5,5 км по одной витой паре проводов. Скорость передачи порядка 6 — 8 Мбит/с может быть достигнута при передаче данных на расстояние не более 3,5 км по проводам диаметром 0,5 мм.

R-ADSL (Rate-Adaptive Digital Subscriber Line — цифровая абонентская линия с адаптацией скорости соединения)

Технология R-ADSL обеспечивает такую же скорость передачи данных, что и технология ADSL, но при этом позволяет адаптировать скорость передачи к протяженности и состоянию используемой витой пары проводов. При использовании технологии R-ADSL соединение на разных телефонных линиях будет иметь разную скорость передачи данных. Скорость передачи данных может выбираться при синхронизации линии, во время соединения или по сигналу, поступающему от станции.

ADSL Lite

ADSL Lite представляет собой низкоскоростной (относительно, конечно же) вариант технологии ADSL, обеспечивающий скорость «нисходящего» потока данных до 1 Мбит/с и скорость «восходящего» потока данных до 512 Кбит/с. Технология ADSL Lite позволяет передавать данные по более длинным линиям, чем ADSL, более проста в установке и имеет меньшую стоимость, что обеспечивает ее привлекательность для массового пользователя.

IDSL (ISDN Digital Subscriber Line — цифровая абонентская линия IDSN)

Технология IDSL обеспечивает полностью дуплексную передачу данных на скорости до 144 Кбит/с. В отличие от ADSL возможности IDSL ограничиваются только передачей данных. Несмотря на то, что IDSL также как и ISDN использует модуляцию 2B1Q, между ними имеется ряд отличий. В отличие от ISDN линия IDSL является некоммутируемой линией, не приводящей к увеличению нагрузки на коммутационное оборудование провайдера. Также линия IDSL является «постоянно включенной» (как и любая линия, организованная с использованием технологии DSL), в то время как ISDN требует установки соединения.

HDSL (High Bit-Rate Digital Subscriber Line — высокоскоростная цифровая абонентская линия)

Технология HDSL предусматривает организацию симметричной линии передачи данных, то есть скорости передачи данных от пользователя в сеть и из сети к пользователю равны. Благодаря скорости передачи (1,544 Мбит/с по двум парам проводов и 2,048 Мбит/с по трем парам проводов) телекоммуникационные компании используют технологию HDSL в качестве альтернативы линиям T1/E1. (Линии Т1 используются в Северной Америке и обеспечивают скорость передачи данных 1,544 Мбит/с, а линии Е1 используются в Европе и обеспечивают скорость передачи данных 2,048 Мбит/с.) Хотя расстояние, на которое система HDSL передает данные (а это порядка 3,5 — 4,5 км), меньше, чем при использовании технологии ADSL, для недорогого, но эффективного, увеличения длины линии HDSL телефонные компании могут установить специальные повторители. Использование для организации линии HDSL двух или трех витых пар телефонных проводов делает эту систему идеальным решением для соединения УАТС, серверов Интернет, локальных сетей и т. п. Технология HDSL II является логическим результатом развития технологии HDSL. Данная технология обеспечивает характеристики, аналогичные технологии HDSL, но при этом использует только одну пару проводов.

SDSL (Single Line Digital Subscriber Line — однолинейная цифровая абонентская линия)

Также как и технология HDSL, технология SDSL обеспечивает симметричную передачу данных со скоростями, соответствующими скоростям линии Т1/Е1, но при этом технология SDSL имеет два важных отличия. Во-первых, используется только одна витая пара проводов, а во-вторых, максимальное расстояние передачи ограничено 3 км. В пределах этого расстояния технология SDSL обеспечивает, например, работу системы организации видеоконференций, когда требуется поддерживать одинаковые потоки передачи данных в оба направления. В определенном смысле технология SDSL является предшественником технологии HDSL II.

VDSL (Very High Bit-Rate Digital Subscriber Line — сверхвысокоскоростная цифровая абонентская линия)

Технология VDSL является наиболее «быстрой» технологией xDSL. Она обеспечивает скорость передачи данных «нисходящего» потока в пределах от 13 до 52 Мбит/с, а скорость передачи данных «восходящего» потока в пределах от 1,5 до 2,3 Мбит/с, причем по одной витой паре телефонных проводов. Технология VDSL может рассматриваться как экономически эффективная альтернатива прокладыванию волоконно-оптического кабеля до конечного пользователя. Однако, максимальное расстояние передачи данных для этой технологии составляет от 300 метров до 1300 метров. То есть, либо длина абонентской линии не должна превышать данного значения, либо оптико-волоконный кабель должен быть подведен поближе к пользователю (например, заведен в здание, в котором находится много потенциальных пользователей). Технология VDSL может использоваться с теми же целями, что и ADSL; кроме того, она может использоваться для передачи сигналов телевидения высокой четкости (HDTV), видео по запросу и т.п.

Технологии DSL, позволяющие передавать голос, данные и видеосигнал по существующей кабельной сети, состоящей из витых пар телефонных проводов, наилучшим образом отражают потребность пользователей в высокоскоростных системах передачи.

Во-первых, технологии DSL обеспечивают высокую скорость передачи данных. Различные варианты технологий DSL обеспечивают различную скорость передачи данных, но в любом случае эта скорость гораздо выше скорости самого быстрого аналогового модема.

Во-вторых, технологии DSL оставляют вам возможность пользоваться обычной телефонной связью, несмотря на то, что используют для своей работы абонентскую телефонную линию. Используя технологии DSL вам больше не надо беспокоиться о том, что вы не получите вовремя важное известие, или о том, что для обычного телефонного звонка вам прежде потребуется выйти из сети Интернет.

И, наконец, линия DSL всегда работает. Соединение всегда установлено, и вам больше не надо набирать телефонный номер и ждать установки соединения, каждый раз, когда вы хотите подключиться. Не придется больше беспокоиться о том, что в сети произойдет случайное разъединение, и вы потеряете связь именно в тот момент, когда загружаете из сети данные, которые вам просто жизненно необходимы. Электронную почту вы будет получать в момент поступления, а не тогда, когда решите ее проверить. В общем, линия будет работать всегда, а вы будете всегда на линии.

Смотрите также:

• Какое телефонное оборудование использовать на IP сети: видеоконференцсвязь, системы видеоконференцсвязи , VoIP шлюзы.

См. также:

ADSL, скорость АДСЛ соединения и ADSL 2+, технология и структура сети, роутеры и модемы

Оцените материал

• 1
• 2
• 3
• 4
• 5

(2 голосов)

ADSL – технология передачи данных, в основе которой распределение полосы пропускания между входящим и исходящим трафиком асимметрично. Она реализуется при помощи общегородской аналоговой телефонной коммуникации, в которую включены абонентский терминал (ADSL модем) и мультиплексор, устанавливаемый на АТС поставщика услуг.

Принцип работы технологии выглядит следующим образом. Стандартная линия телефонии для передачи голоса использует диапазон частот от 0.3 до 3.4 кГц. Во избежание каких-либо помех при эксплуатации телефонной линии по ее прямому назначению в технологии ADSL нижний порог полосы пропускания установлен на уровне 26 кГц, а верхний, в соответствии с пропускными способностями коммуникации и требованиям к скорости передачи данных, установлен на уровне 1.1 МГц. При этом вся полоса делится на два сектора. Первый предназначен для нисходящего потока информации и работает в частотном диапазоне 26-138 кГц. Второй сектор предназначен для входящего потока и работает в диапазоне от 138 кГц до 1.1 МГц. Такой раздел частот позволяет производить голосовые вызовы без приостановки обмена данными по одной и той же линии. В некоторых случаях возникает необходимость установки дополнительного фильтра частот, так называемого сплиттера, с абонентской стороны. Это вызвано возможностью возникновения посторонних шумов в телефонной линии и приводит, как следствие, некорректной работе того или иного оборудования.

Необходимое для ADSL сетей оборудование

Для того чтобы получать доступ к всемирной сети при помощи телефонных коммуникаций, необходимо три вида оборудования:

• Обязательные для установки:
• ASAM. ATM-мультиплексор абонентского доступа, который устанавливается на стороне поставщика услуги доступа к сети интернет.
• АДСЛ модем. Устанавливается в помещении абонента МГТС и является конечной точкой доступа к сети.
• Фильтр низких частот. Является необязательным оборудованием и монтируется в помещении абонента исключительно в тех случаях, когда планируется использование линии не только для доступа в интернет, а и для совершения голосовых вызовов одновременно.

Структура ADSL и ADSL2+

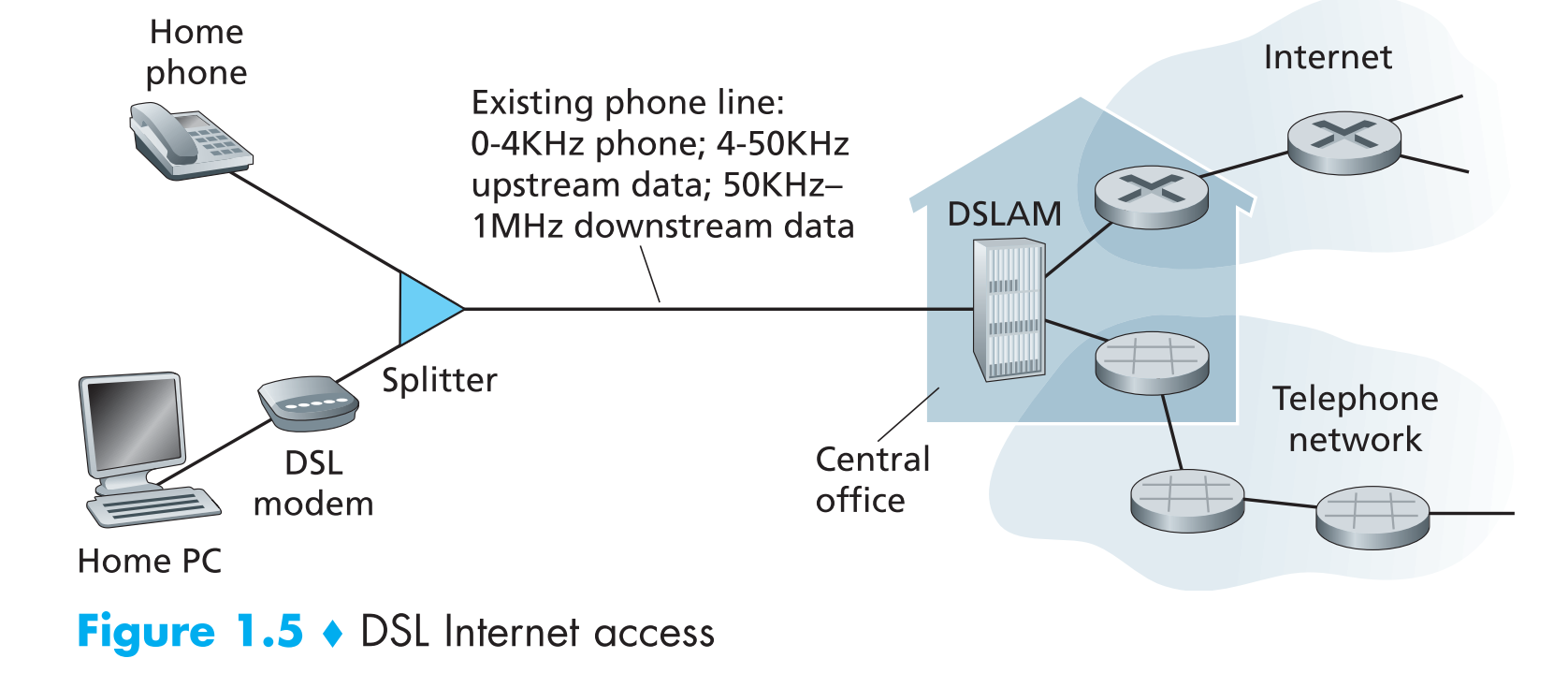

ADSL технология построения сети подразумевает передачу данных посредством уже существующей городской телефонной линии. Реализация происходит следующим образом:

• На телефонной станции поставщика услуг доступа к интернету параллельно с ее оборудованием устанавливается коммутатор доступа к сети интернет.
• Далее эти две установки объединяются в одну линию при помощи разделителя частот.
• После этого сигнал по одному носителю передается непосредственно в помещение абонента.

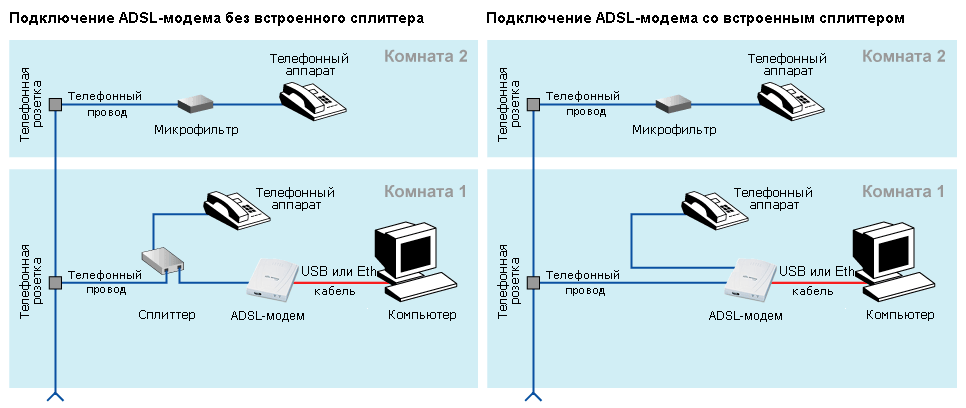

• Со стороны абонента устанавливается еще один разделитель частот (необходим в том случае, если доступ к сети интернет будет использоваться параллельно с прямым назначением линии).

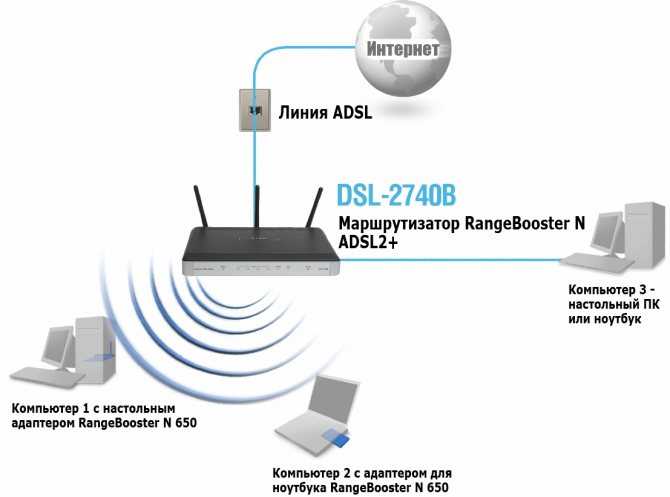

• Последними устройствами в этой схеме являются телефонные аппараты и точка доступа (модем таких производителей, как D-link, ASUS, ZTE, ZyXEL и прочие).

Немногим отличается подключение абонента по технологии ADSL2+. Первый момент — способность передавать сигнал при помощи коаксиального кабеля, что позволяет предоставлять услуги при помощи сетей, предназначенных для подключения абонентов к услугам телевещания. Второе отличие — скорость передачи данных. Она отличается по нисходящей линии и составляет до 20-25 Мбит/с.

В последнее время уже созданы ADSL модемы, которые вопреки всему предназначенные для подсоединения к телефонной линии и поддерживающие стандарты связи АДСЛ2+ и теперь скорость передачи данных зависит только от возможности оборудования поставщика услуг.

Другие статьи в категории: Полезная информация / Статьи

« Huawei EchoLife HG8245

Сплиттер ADSL »

Скорость ADSL | Увеличение скорости широкополосного доступа

Скорость ADSL определяется типом широкополосного доступа ADSL, к которому вы можете получить доступ (поскольку существует два основных типа), и расстоянием между вами и вашей телефонной станцией. Вы можете измерить скорость широкополосного доступа, используя приведенный ниже тест скорости ADSL. Максимальная скорость ADSL (т. е. скорость нисходящего соединения) для базового ADSL составляет 8 Мбит/с. Если на вашей линии используется более современный вариант ADSL под названием ADSL2+, максимальная скорость нисходящего соединения составляет 24 Мбит/с. К сожалению, только очень немногие пользователи широкополосного доступа, расположенные рядом с биржей, могут достичь таких скоростей. Это связано с тем, что широкополосным сигналам обычно приходится проходить значительные расстояния по медному кабелю от АТС до уличного шкафа, а затем по другому кабелю от уличного шкафа до вас.



Скорость вашего ADSL зависит от типа ADSL и расстояния до вашей АТС.

Широкополосный сигнал от АТС затухает (потери) по мере прохождения по кабелю от АТС до вашего широкополосного модема, что снижает скорость, можно доставить. Как правило, чем больше общее расстояние между вашим модемом и АТС, тем больше ослабляются сигналы, как показано на диаграмме ниже.

График скорости соединения ADSL2+ и ADSL в зависимости от расстояния до АТС

Скорость ADSL сильно зависит от типа ADSL, подключенного к вашей линии. Базовый ADSL — это старейший широкополосный ADSL «первого поколения», обеспечивающий скорость нисходящего соединения до 8 Мбит/с. 99,8% домов и предприятий Великобритании имеют к этому доступ. Технология «второго поколения» ADSL2+ позволяет достигать более высоких скоростей (до 24 Мбит/с) за счет удвоения пропускной способности по сравнению с ADSL. ADSL2+ теперь доступен для 98% домов и помещений Великобритании.

Как видно из приведенной выше диаграммы, ADSL2+ обеспечивает наибольшую выгоду для помещений, расположенных рядом с АТС, а скорость свыше 15 Мбит/с может быть достигнута в радиусе примерно 2 км от АТС. Для расстояний от 3 км до 3,5 км, где скорость ADSL упала значительно ниже 10 Мбит/с, ADSL2+ по-прежнему обеспечивает значительное увеличение скорости соединения. Существует очень небольшая разница в производительности между ADSL и ADSL2+ на расстоянии более 4 км.

Обратите внимание, что длина кабелей между вашим местоположением и АТС BT может быть значительно больше, чем прямое расстояние между вашим местоположением и АТС «по прямой». Это связано с тем, что кабель сначала идет к уличному шкафу, и может быть несколько возможных маршрутов.



Измерьте свое соединение с помощью нашего точного теста скорости ADSL

Онлайн-тесты скорости, как правило, являются самым простым способом оценить скорость вашего широкополосного соединения ADSL, но остерегайтесь неточных результатов. Ниже представлен наш онлайн-тест скорости, предоставленный Ookla.

Чтобы точно измерить скорость вашего ADSL:

• убедитесь, что в фоновом режиме не запущены другие программы или приложения
• убедитесь, что другие устройства не используют ваше соединение ADSL
• попробуйте разные серверы, чтобы избежать перегруженных или удаленных серверов
• запустите тест скорости на устройстве, подключенном к маршрутизатору с помощью кабеля Ethernet, если это возможно.

Также обратите внимание, что тест скорости измеряет пропускную способность, которая отличается от скорости соединения (и ниже ее). Если у вас скорость соединения 20 Мбит/с с ADSL2+, например, ваша максимальная пропускная способность будет 19Мбит/с. При скорости соединения 10 Мбит/с максимальная пропускная способность составит 9 Мбит/с.

Если вы недовольны своей скоростью ADSL и/или чувствуете, что измеренные скорости ниже, чем вы ожидаете из нашей диаграммы зависимости скорости от расстояния, вы можете значительно увеличить скорость, прочитав наше Руководство по увеличению скорости широкополосного доступа.

Методы повышения скорости ADSL, описанные в нашем руководстве, включают в себя:

• установка лицевой панели с фильтром
• нахождение вашего модема рядом с мастер-сокетом
• настройка целевого запаса SNR с использованием совместимого модема
• переход на ADSL2+, если вы в настоящее время используете ADSL, если можете.
• подключение устройств (где это возможно) с помощью кабелей Ethernet вместо WiFi
• , оптимизирующий соединения WiFi (например, используя 5 ГГц вместо 2,4 ГГц, применяя дополнительные точки доступа WiFi для увеличения покрытия и тщательно выбирая каналы WiFi для минимизации помех).



В заключение, важно реалистично оценивать скорость ADSL. Только те, кто находится очень близко к бирже, смогут достичь более 20 Мбит/с с помощью ADSL2+, а большинство людей смогут достичь скорости ADSL намного ниже этой. Если вы находитесь далеко от биржи (например, более 4 километров), то вы можете рассчитывать всего на несколько Мбит/с.

В частности, в этом случае наши советы по увеличению скорости могут иметь существенное значение.

Другие страницы, которые могут вас заинтересовать:

ADSL2 и ADSL2+  | Блог  | Руководство по увеличению скорости широкополосного доступа

Диаграмма зависимости скорости ADSL и ADSL2+ от расстояния

21 ноября 2022 г. 25 октября 2019 г. Марк Хит

Обновлено в феврале 2021 г. Хотя интернет-провайдеры часто рекламируют услуги ADSL2+ и ADSL как имеющие максимальную скорость нисходящего соединения 24 Мбит/с и 8 Мбит/с соответственно, очень немногие пользователи широкополосного доступа могут рассчитывать на достижение таких скоростей. Как показано на рисунке ниже, широкополосный сигнал обычно должен проходить значительные расстояния по медному кабелю от АТС до уличного шкафа (так называемая «сторона E»), а затем по другому кабелю от уличного шкафа до уличного шкафа.

близлежащие жилые и хозяйственные помещения (так называемая «сторона Д»).

Широкополосный сигнал от коммутатора испытывает затухание (потери) при прохождении по кабелю от коммутатора к вашему широкополосному модему, что снижает скорость доставки.

Как правило, чем больше общее расстояние между вашим модемом и АТС, тем больше ослабляются сигналы, как показано в таблице ниже.

График скорости соединения ADSL2/2+ и ADSL в зависимости от расстояния до АТС

ADSL2+ обеспечивает наибольшую выгоду для помещений, расположенных рядом с АТС. Для расстояний от 3 км до 3,5 км, где скорость ADSL упала значительно ниже 10 Мбит/с, ADSL2+ и ADSL2 по-прежнему обеспечивают существенное увеличение скорости соединения. На дистанциях свыше 4 км разница в производительности очень мала.

Чтобы просмотреть эквивалентную диаграмму зависимости скорости нисходящего соединения от потерь на линии, посетите нашу статью График зависимости скорости ADSL и ADSL2+ от потерь на линии.

В таблице ниже представлены данные диаграммы в более детализированной форме. Обратите внимание, что длина кабелей между вашим местоположением и обменом BT может быть значительно больше, чем прямое расстояние между вашим местоположением и обменом «по прямой». Это связано с тем, что кабель сначала идет к уличному шкафу, и может быть несколько возможных маршрутов.

Потери в линии (дБ)	Длина линии (между помещениями и АТС) (км)	Скорость ADSL2/2+ (Мбит/с)	Скорость ADSL (Мбит/с)
1	0,07	24,0	8,0
2	0,15	24,0	8,0
3	0,22	24,0	8,0
4	0,29	24,0	8,0
5	0,36	24,0	8,0
6	0,43	24,0	8,0
7	0,51	24,0	8,0
8	0,58	23,9	8,0
9	0,65	23,8	8,0
10	0,72	23,7	8,0
11	0,80	23,5	8,0
12	0,87	23,3	8,0
13	0,94	23,0	8,0
14	1,01	22,7	8,0
15	1,09	22,4	8,0
16	1,16	22,1	8,0
17	1,23	21,7	8,0
18	1,30	21,4	8,0
19	1,38	21,0	8,0
20	1,45	20,6	8,0
21	1,52	20,2	8,0
22	1,59	19,7	8,0
23	1,67	19,3	8,0
24	1,74	18,8	8,0
25	1,81	18,2	8,0
26	1,88	17,6	8,0
27	1,96	16,8	8,0
28	2,03	16,2	8,0
29	2. 10	15,7	8,0
30	2,17	15,0	8,0
31	2,25	14,4	8,0
32	2,32	13,9	7,9
33	2,39	13,4	7,9
34	2,46	12,9	7,9
35	2,53	12,3	7,8
36	2,61	11,8	7,8
37	2,68	11,2	7,7
38	2,75	10,5	7,5
39	2,82	10,0	7,3
40	2,90	9,5	7.1
41	2,97	9,0	6,9
42	3,04	8,5	6,7
43	3. 11	8,0	6,5
44	3,19	7,5	6,2
45	3,26	7.1	5,8
46	3,33	6,7	5,6
47	3,40	6,3	5,4
48	3,48	6,0	5,2
49	3,55	5,6	5,0
50	3,62	5,3	4,8
51	3,69	5,0	4,6
52	3,77	4,7	4,4
53	3,84	4,4	4,2
54	3,91	4,2	4,0
55	3,98	3,9	3,8
56	4,06	3,7	3,6
57	4. 13	3,4	3,4
58	4,20	3,2	3,2
59	4,27	2,9	2,9
60	4,35	2,7	2,7
61	4,42	2,5	2,5
62	4,49	2,3	2,3
63	4,56	2.1	2.1
64	4,63	2,0	2,0
65	4,71	1,8	1,8
66	4,78	1,7	1,6
67	4,85	1,6	1,4
68	4,92	1,5	1,2
69	5,00	1,4	1,0
70	5,07	1,3	0,8

Взаимосвязь между потерями в линии, длиной линии и скоростью нисходящего канала для ADSL2+ и ADSL
