Для чего нужен сплиттер adsl?

Для чего нужен сплиттер adsl?

Откуда ноги растут

Но как так вышло, что по тем же самым телефонным проводам, которые когда-то с трудом позволяли «соединяться на 2400», сегодня запросто передаются 8 мегабит в секунду (Мб/сек)? Все дело в расстоянии. Первые модемы могли соединяться с себе подобными устройствами, где бы те ни находились. Скажем, позвонить из Москвы в Буэнос-Айрес и соединиться модемом — проблемы никакой не представляло. Скорости были относительно невелики (под закат эры модемов появились протоколы v.34, позволявшие передавать данные на скорости 38400 бит/сек в каждую сторону), зато и ограничений по расстоянию практически не было. Протокол v.90 (скорость — до 58Кбит/сек) уже требовал, чтобы между вашим модемом и оборудованием провайдера услуг интернета не было многократного перекодирования сигнала. Часто это означало, что если вы и ваш провайдер не находитесь на одном телефонном узле, никакого скоростного соединения уже не получится. То есть расстояние сократилось многократно. Наконец, появилась технология DSL (точного перевода нет, в России это называют «широкополосным доступом»). Теперь расстояние сократилось вообще до минимума: по стандарту вы не можете быть дальше 5,5 км от провайдера. Зато и скорость у DSL-технологий гораздо выше.

Как оно работает

Почему-то в России главный аргумент в пользу DSL — не скорость, а тот факт, что телефонная линия остается свободной. Странный аргумент, особенно учитывая тот факт, что доля проводной телефонии неизбежно и неуклонно сходит на нет. Тем не менее это правда — при использовании DSL ваш телефон остается свободным. Как так? Да очень просто. Телефонные провода, которые соединяют вашу квартиру с телефонным узлом, способны пропускать очень широкую полосу сигналов, а вовсе не только те жалкие 3−4 килогерца, предусмотренные телефонным стандартом. Большая часть полосы просто не используется. В России ее иногда задействовали для охранных сигнализаций, поэтому установить DSL на телефонной линии, где уже «живет» охранная сигнализация, часто невозможно.

Технология DSL построена на использовании всей мыслимой полосы сигнала. Но «внизу» спектра часто резервируется полоса 4кГц для обычного телефона. Именно потому, что эту полосу не трогают, обычный телефон работает даже во время интенсивного обмена с интернетом. К DSL-модему обычно прилагается фильтр («сплиттер»), не дающий высокочастотным сигналам мешать телефонным переговорам.

Остальную часть полосы используют для данных. В технологии ADSL (Asymmetrical Digital Subscriber Line) большая часть служит для получения данных пользователем, меньшая — для отправки данных в интернет. Полосы выбраны неравными намеренно, т.к. обычно объем получаемых данных во много раз превосходит объем данных для отправки. Сегодня практически все DSL-модемы работают по технологии DMT (дискретная многотональная модуляция; стандарт ITU-T G.991.1 или просто G. DMT). В данном случае всю полосу делят на 255 каналов (с номерами 1−255), каждый шириной 4,3125 Гц. При инициализации модем и оборудование провайдера «щупают» всю полосу (а она задана как 0 Гц — 1104 кГц), выясняя, какие частоты доступны и насколько высоко качество передачи. Поскольку обычно (но не всегда) нижние частоты (0−30 кГц) отведены под обычный телефон (0−4 кГц) и буферную зону (4−30 кГц), для модема они недоступны (сплиттер не пускает туда модем). В результате каналы 1−8 обычно не используются. Для каждого из каналов выясняется не только «работает — не работает», но и «насколько хорошо работает», и выбирается оптимальная скорость.

Технологии

Лучше всего это представить себе так, будто к вашему телефонному проводу подсоединили одновременно две с половиной сотни обычных модемов, которые работают параллельно друг другу. Такой вариант использования провода позволяет обеспечить гибкость — если в области каких-то частот в телефонном проводе есть наводки или шум, эти частоты можно безболезненно перестать использовать. Конечно, это уменьшит суммарную пропускную способность, но не более того — связь не будет рваться.

При исчезновении помехи и пропускная способность, и скорость автоматически восстановятся.

Зачем оно нужно

В Америке технологии DSL чрезвычайно популярны: большинство семей подключены к интернету посредством DSL-технологий. Объясняется это в основном тем, что американцы выкачивают из интернета много бесплатной музыки и фильмов. Весьма значительное число людей и завели себе скоростной интернет именно для этой цели. Но в России столь существенного резона подключаться по DSL (да и как угодно) к интернету не существует: в отличие от Америки, трафик здесь стоит денег, и немалых. То есть выкачивая песню или фильм, вы платите. Не фиксированную сумму в месяц, а за каждый байт. И платите немало. Поэтому ни о какой массовости рынка пока речи не идет. Заметим, что отменять плату за трафик никто и не собирается. В некоторых случаях продают так называемый «unlimited», но на деле при этом ограничивают скорость доступа, и вы, фактически принудительно, покупаете какой-то объем трафика по завышенной цене. Не говоря уже о том, что всё работает незначительно быстрее обычного модема.

Но тогда какая перспектива у этого рынка? Мы можем пофантазировать на тему «что могли бы предложить нам провайдеры, если бы они были действительно заинтересованы в развитии этого рынка».

Во‑первых, нам могли бы предложить нормальную IP-телефонию. Не дорогие решения с не высоким уровнем сервиса, которые мы имеем сегодня, а простые и понятные предложения и тарифные планы, чтобы мы оценили, наконец, прелести IP-телефонии. Хотите много номеров (каждому члену семьи — свой плюс один общий)? Хотите умный автоответчик без кассеты, который включается сам, когда надо, и умеет сообщать вам о поступивших звонках любым способом? Хотите умного секретаря, который знает, дома ли вы, заняты ли и куда перевести ваш звонок? Всё это может IP-телефония. Увы, пока решения «для людей» никто не предложил.

Во‑вторых, быстрый интернет дома мог бы стать могильщиком кабельного телевидения в его сегодняшнем виде. Зачем платить двум разным провайдерам (интернет и кабелю), когда можно брать ТВ-сигнал прямо из интернета? Но и это не всё, скорее — самое начало. Представьте, что вы получили доступ к архивному серверу, где хранятся все передачи, по всем 70 каналам, за последнюю неделю. Или две. И вам стоит только выбрать, что посмотреть. Не нужно бежать домой, не нужно записывать сериал или концерт. Просто выбираете и смотрите, на обычном своем телевизоре. Конечно, при этом можно промотать рекламу или неинтересный кусок. При этом платите вы не за трафик (это локальный сервис вашего провайдера, и байты никто не считает), и не ежемесячную абонентскую плату за доступ к кабельным каналам. Вы платите только за те передачи, которые действительно хотите посмотреть. Не верится? И зря! Технически это давным-давно осуществимо, и некоторые компании в России готовят данную технологию к выходу на рынок.

В-третьих, видеосвязь. Сегодня, даже если и у вас, и у друга есть вебкам, вы вряд ли сможете пообщаться, глядя в лицо друг дружке: просто не справитесь с техническими сложностями настройки. Ваш провайдер мог бы позаботиться об этой проблеме, предложив простые способы ее решения.

Всё описанное — отнюдь не фантастика. Технически это было реализуемо уже вчера. Посмотрим, перейдет ли количество сервиса в качество в наших краях.

Статья опубликована в журнале «Популярная механика» (№6, Июнь 2004).

Источник: https://www.PopMech.ru/technologies/8218-vse-delo-v-provodakh-kak-rabotaet-adsl-i-zachem-on-nuzhen/

Как работает сплиттер

Получаемую на входе полосу частот фильтр делит на 2 части: одна – для телефонного сигнала, другая – для ADSL-сигнала. В результате разделения устройство выдает для каждого выходного гнезда соответствующую частоту. Телефонная аппаратура, куда входят аппараты, факсы, автоответчики и т.п., получает частоты в диапазоне до 3400 Гц, а модем – все частоты свыше 25000 Гц.

Если в помещении находится несколько телефонов на одном кабеле, то сплиттер ставится у одной розетки. В этом случае приходится тянуть отдельный провод до модема с ADSL выхода. Это не очень-то удобно, т.к. придется перекладывать (кроссировать) телефонную линию, чтобы и модем и телефоны могли работать одновременно. Проблему можно решить путем использования микрофильтров. Эти устройства имеют один выход, один вход. Подобный фильтр монтируется перед каждым телефонным аппаратом. Иногда, для удобства, производители выпускают телефонный провод, куда уже встроен микрофильтр в виде утолщения. В ряде случаев устройство монтируют прямо в распределительную коробку. Сплиттер, по сути, «расширенный» микрофильтр. Последний работает точно так же, как и его «коллега»: разделяет частотный диапазон, не пропуская в телефон высокочастотные сигналы; и препятствует проникновению низких частот в модем.

Источник: https://www.kakprosto.ru/kak-863243-zachem-nuzhen-splitter-

Что это

Устройство представляет собой предмет, размером чуть больше или чуть меньше спичечной коробки. Каждый производитель сам определяет габариты, поэтому различные модели имеют оригинальные габариты. Например, 17×18×27 мм (ADSL Acorp), или 33×60×48 (ADSL D-Link DSL-30CF/RS) мм.

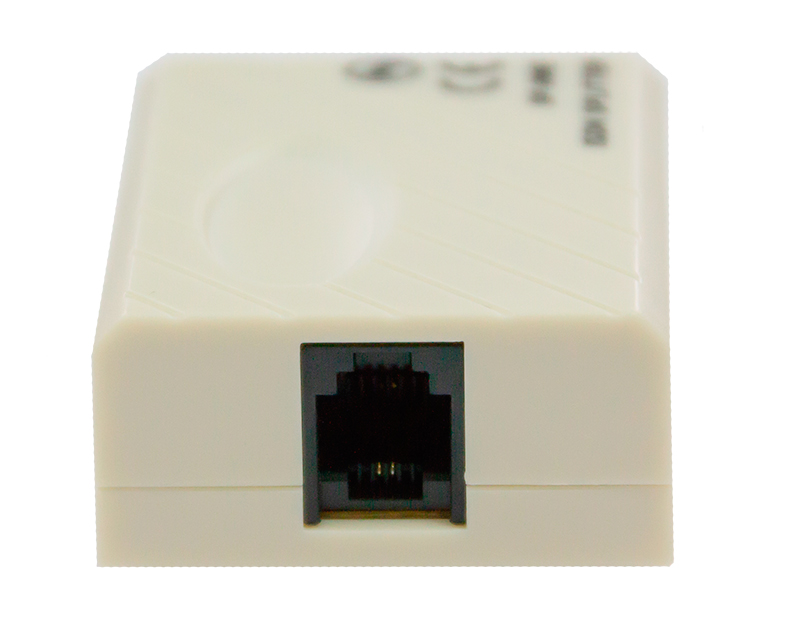

Обратите внимание! Очень популярен сплиттер ADSL splitter модели SP 202, который имеет размеры 51×39×23 мм. Этим устройством производители модемов часто комплектуют свои изделия.

В переводе с английского, слово «split» означает разделять. Сплиттер —эффективный фильтр. Он может быть станционный, для обработки мощного сигнала, но для домашнего пользования приобретается обычное бытовое устройство.

Во многих электронных системах используется сплиттер, например, в телекоммуникации. Но для подключения интернета необходимо выбирать модель, на которой обозначена аббревиатура ADSL. Именно чрез такое устройство подключается модем. Если нет печатного изображения или заводской наклейки, то нужно осмотреть устройство. На корпусе должны быть указаны обозначения выходов: LINE, PHONE, ADSL. Какой именно выбрать сплиттер — вопрос вкуса и предпочтений. По техническим характеристикам они все одинаковы.

Важно! Не следует путать сплиттер с микрофильтром для телефонной линии. Работают эти устройства по-разному. Если на линии стоит микрофильтр до места подключения к модему его следует удалить. Он срезает все частоты, за исключением голосового диапазона. Интернет в этом случае работать не будет. Все дополнительные устройства подключаются на линию Phone, выходящую из модема. Микрофильтр в отличие от сплиттра, имеет не три, а два разъема — вход и выход.

Плюсы и минусы

К несомненным преимуществам относят то, что ADSL разветвители обеспечивают качественную связь, которая невозможна без их использования. Старшее поколение интернет пользователей помнит, что раньше любой вход во всемирную паутину блокировал телефон, в трубке были слышны непонятные звуки, восстанавливалась связь только после отключения от интернета. Сегодня таких проблем уже нет.

Стандарт сигнала и протоколы претерпели кардинальные изменения. Современная схема ADSL подключения адаптирована под стандартные коммуникации. Но до конца избавиться от помех пока не получается при использовании линии одновременно всеми устройствами.

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону.

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии. Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке.

При выходе из стоя его замена не станет ударом по семейному бюджету. Экономить на покупке не стоит. Сплиттер от авторитетного производителя не сильно отличается по стоимости от продукции сомнительного качества. Покупать лучше хорошую модель.

Как подключить

Правильно собранная коммуникация не нуждается в эксплуатационном обслуживании, настройке. Необходимость сплиттера в ADSL схеме подключения не подвергается сомнениям. Но важно собрать систему по рекомендуемому плану. Она состоит из следующих элементов в такой последовательности:

1. Кабель телефонной линии.
2. Сплиттер.
3. Компьютер, роутер.
4. Подключенные устройства (телефон, факс).

Все разъемы стандартные, но кабели могут быть различными. От телефонной розетки до модема стандартный кабель. Такой же провод используется для подключения всех устройств, кроме модема.

Обратите внимание! При необходимости используются коннекторы. Самый короткий провод — это кабель LAN. Выполнен он по особой технологии, которая обеспечивает качественную передачу высокочастотного сигнала. Он толще обычного телефонного аналога.

Перед подключением необходимо убедиться, что на линии не установлены дополнительные устройства. Проводят визуальный осмотр кабеля. Желательно, чтобы провод был цельный. Чем меньше стыков и соединений, тем более качественная будет связь.

Если обнаружены микрофильтры, которые устанавливались на телефонную линию для защиты от высокочастотных помех, то их убирают. Для дальнейшей эксплуатации они уже будут не нужны. Сплиттер для интернета выполняет работу по фильтрации входящего сигнала.

Важно! При установке сплиттера нужно обратить внимание на условия эксплуатации. Он не должен быть расположен вблизи отопительных приборов и под прямыми солнечными лучами.

Коммутируя сложные системы, следует выполнять главное правило — линия должна напрямую подключаться к сплиттеру. А вот все остальные разветвления, каскадные схемы должны монтироваться на кабеле, выходящем из устройства. Одной из частых ошибок является игнорирование отвода. Линия не считается прямой, если даже провод физически один, но к нему подключен второй телефон. В таких случаях его отсоединяют.

Разводку делают после выхода PHONE. Иногда эта процедура требует подсоединения дополнительного десятка метров кабеля, но сделать эту операцию нужно обязательно.

Обратите внимание! В противном случае ни телефон, ни интернет не будут работать качественно и стабильно.

Выбрать сплиттер — несложное мероприятие. Подключение также нельзя отнести к невыполнимой операции. Следуя инструкции, все сделать правильно сможет любой человек, будь это мужчина или женщина. Дополнительных инструментов не нужно. Навыков работы с электротехникой тоже. Принцип работы дает объяснение, для чего нужен и что такое сплиттер для интернета, как его правильно подключить и эксплуатировать.

Источник: https://Vpautinu.com/internet/splitter-adsl

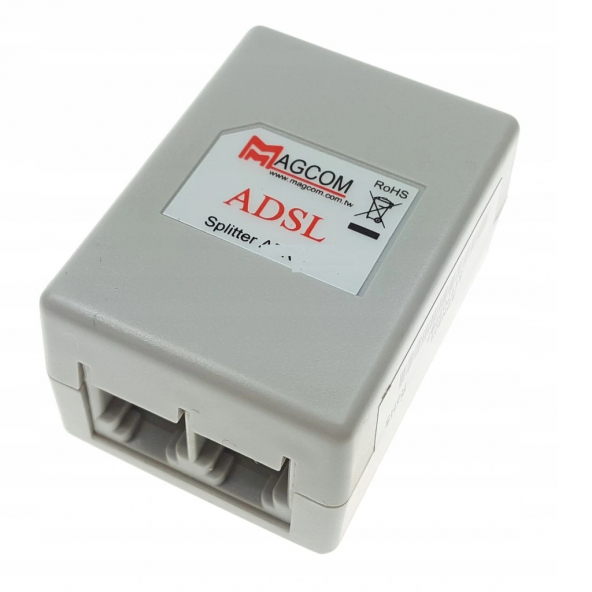

Сплиттеры ADSL

Чтобы подключиться к сети Интернет с помощью технологии ADSL, одного только роутера (модема) недостаточно. Нужно использовать еще и сплиттер, который необходим для разделения канала телефонной линии и устранения его низкочастотных составляющих, негативно влияющих на качество передачи. Сплиттер – это простое пассивное оборудование. По габаритам он немногим превышает размеры спичечного коробка. В нем имеется один разъем для подключения телефонного провода (вход), а с другой стороны – два (или более) выхода для подсоединения телефона, роутера или модема ADSL. Обязательная маркировка разъемов указывает на тип оборудования, которое может быть подключено к порту. Большинство моделей сплиттеров имеют два выхода. Опционально к ним может подсоединяться микрофильтр для более качественного устранения НЧ-сигнала. Устройство не нуждается в подключении источника питания. Все распределители поддерживают ADSL Annex A – стандарт для расширения канала, что увеличит его способность пропускания. Это позволяет конечному пользователю получать более высокую скорость соединения. Некоторые модели могут реализовать и усовершенствованные Annex L и M стандарты. Наш интернет-гипермаркет предоставляет широкий выбор как профессионального топ-оборудования, так и устройств для домашнего пользования. У нас Вы можете купить сплиттеры ADSL желаемой конфигурации для создания сети. Ассортимент оборудования представлен продукцией известных компаний: D-Link (Д линк), Upvel (Апвел), ZyXel (Зиксель), Acorp (Акорп), Tp-Link (Тр Линк).

РазвернутьСвернуть

Источник: https://www.dns-shop.ru/catalog/17a8aa5416404e77/splittery-adsl/

Телефонный сплиттер схема. Сплиттер — это современное решение для разветвления сети

Когда разрабатывали обычный телефонный аппарат, никому и в голову не могла придти мысль, что телефонные провода когда-то станут использовать для передачи цифрового сигнала. Поэтому для функционирования интернета и телефона на одной линии пришлось использовать специальное разделительное устройство.

Зачем нужен сплиттер

Если высокочастотный сигнал (интернет, ADSL) будет работать одновременно с низкочастотным (PSTN), то в трубке будут постоянно слышны помехи в виде шума (электроника телефона будет «пытаться» расшифровать ВЧ сигнал). С другой стороны, низкочастотная составляющая сигнала будет «тормозить» передачу информации с сервера, т.к. модем посчитает НЧ сигналы за ошибку, которую необходимо исправить.

Чтобы оградить оба сигнала (аналоговый телефонный и цифровой компьютерный) от взаимного влияния, используется фильтр (или сплиттер), подсоединяемый между телефонным кабелем, модемом и телефонным аппаратом. Внешне разделительный фильтр – небольшая коробка из пластика, имеющая один вход для телефонного кабеля и пару выходов под аппарат и модем.

Как работает сплиттер

Получаемую на входе полосу частот фильтр делит на 2 части: одна – для телефонного сигнала, другая – для ADSL-сигнала. В результате разделения устройство выдает для каждого выходного гнезда соответствующую частоту. Телефонная аппаратура, куда входят аппараты, факсы, автоответчики и т.п., получает частоты в диапазоне до 3400 Гц, а модем – все частоты свыше 25000 Гц.

Если в помещении находится несколько телефонов на одном кабеле, то сплиттер ставится у одной розетки. В этом случае приходится тянуть отдельный провод до модема с ADSL выхода. Это не очень-то удобно, т.к. придется перекладывать (кроссировать) телефонную линию, чтобы и модем и телефоны могли работать одновременно. Проблему можно решить путем использования микрофильтров. Эти устройства имеют один выход, один вход. Подобный фильтр монтируется перед каждым телефонным аппаратом. Иногда, для удобства, производители выпускают телефонный провод, куда уже встроен микрофильтр в виде утолщения. В ряде случаев устройство монтируют прямо в распределительную коробку. Сплиттер, по сути, «расширенный» микрофильтр. Последний работает точно так же, как и его «коллега»: разделяет частотный диапазон, не пропуская в телефон высокочастотные сигналы; и препятствует проникновению низких частот в модем.

Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.

Описание

Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.

Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.

Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант

1.В разъем LINEсплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать еще один ADSL сплиттер.

2.В разъем MODEMсплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

3.В разъем PHONEсплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE! Иногда этот разъем называют TEL, — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS(Plain Old Telephone Service)

ADSL сплиттер ZyXEL AS 6 EE

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter»а

Каскадное подключение.

Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать еще один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Использование микрофильтров

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за чрезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем меньше надежность.

Как не надо подключать ADSL splitter

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Еще вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Публикация: www.cxem.net

Смотрите другие статьи раздела .

Сплиттер это устройство позволяющее выполнять частотное разделение нескольких видов сигналов. Таким образом, схема сплиттера предполагает одновременное подключение сразу нескольких устройств к единой линии с использованием коаксиального кабеля. Например, сразу может быть подключен интернет и кабельное телевидение.

Назначение и устройство сплиттеров

Конструкция стандартного сплиттера состоит из коннектора, оснащенного портами для соединения между собой различных устройств, в том числе , телефонов и модемов. В каждой модели количество портов может быть разным, в пределах 2-16 точек. Для их размещения используются боковые стороны устройства.

Виды разъемов также различаются, в зависимости от используемых устройств. Количество установленных портов существенно влияет на функциональность того или иного разветвителя. Чем больше таких разъемов, тем выше возможности конкретного прибора. Следует помнить, что не рекомендуется соединять сплиттеры между собой, поскольку это приводит к снижению их работоспособности.

Кроме стандартных конструкций, существуют так называемые усиленные сплиттеры. Данные устройства, кроме передачи обычных сигналов, позволяют передавать слабые сигналы на значительные расстояния. Хороший коаксиальный разветвитель должен включать в свой состав только высококачественные составные части, поскольку элементы низкого качества постепенно приводят к ослаблению передаваемого сигнала. При одновременном подключении различных устройств могут появиться помехи и снизиться качество передачи. В качественных устройствах подобные недостатки полностью исключаются.

Схема подключения

На линии, подводимой к сплиттеру, спайки и скрутки рекомендуется выполнять в минимальном количестве. Переходными элементами также нужно пользоваться очень осторожно. Идеальным вариантом является прямое соединение АТС и сплиттера.

При наличии в квартире только одной и одного телефонного аппарата, расположенных неподалеку от компьютера, разъем сплиттера LINE подключается напрямую к розетке, PHONE — к телефону, а MODEM — к модему.

При наличии телефона в соседней комнате модем может быть подключен напрямую к телефонной линии, а к сплиттеру подключается только телефонный аппарат. Разъем для модема остается незанятым. Если же параллельно подключено сразу несколько телефонов, то разводка телефонных проводов переделывается таким образом, чтобы они все проходили через разветвитель. В качестве запасного варианта подключения можно воспользоваться несколькими дополнительными разветвителями, предназначенными для каждого телефона. Таким образом, каждый аппарат обеспечивается индивидуальным микрофильтром.

При спаренном телефоне сплиттер включается в разрыв линии, расположенный перед диодной приставкой. Провод, выходящий из разъема PHONE, подводится к диодной приставке, а сам телефон не должен включаться напрямую, непосредственно в разветвитель. После производится проверка функционирования телефона, прежде всего, соблюдение полярности проводов. Если во время проверки выяснилось, что телефон не работает и по нему нельзя никуда дозвониться, телефонные провода необходимо поменять местами между собой в месте подключения.

В том случае, если схема выполнена неправильно, в телефоне могут появиться помехи и посторонние шумы. Работа модема становится неустойчивой, вплоть до полной потери соединения. Поэтому подключение сплиттера и другой аппаратуры должны выполнять квалифицированные .

Как сделать сплиттер своими руками

Сплиттер ADSL — это электрический комбинированный фильтр, созданный для разделения каналов. Слово split с английского переводится как «разделять». Устройство используется в телекоммуникациях. Для того чтобы подключиться к Сети через линию ADSL, необходимо использовать сплиттер. Он разделяет сигналы в телефонной линии.

Что это

Сплиттер ADSL служит для того, чтобы отделять частоту голосового сигнала от частот, использующихся модемом. Он обеспечивает отлаженную работу устройств, которые подключены к телефонной линии. Сплиттеры оснащены специальной защитой от перенапряжения и тока, возникающих в кабелях во время грозы. Прибор небольшого размера, похож на прямоугольную коробочку с тремя разъемами «Line», «Phone», «ADSL». Благодаря ему модем и телефон могут работать без перебоев на одной линии и не зависеть друг от друга.

Иногда вместо этого устройства используют микрофильтр, который устанавливают в месте подключения телефонного аппарата. Часто применяются схемы, при которых микрофильтры подключаются одновременно со сплитерами. Сплиттер ADSL бывает двух типов: Annex A и Annex B. Технология ADSL переводится и расшифровывается как «асимметричная цифровая абонентская линия», она является высокоскоростной.

Технические характеристики

Сплиттер ADSL D-Link DSL 30CF используется для разделения частот оборудования и голосового сигнала. Эту модель сплиттера устанавливают на входе телефона, что позволяет избежать влияния сигналов модема и аппарата, обеспечить им отлаженную работу. У этого сплиттера следующие технические характеристики и описание:

• необходим для передачи информации и голоса по одной телефонной линии без перебоев;
• для быстрого монтажа используется двухсторонняя клейкая пластина;
• присутствует один разъем для подключения к линии, один для телефона, один для модема;
• поддерживает сетевой стандарт Annex A;
• размеры устройства — 13x10x2.8 см.

Подключать сплиттер достаточно просто, главное — это соблюдение последовательности.

Предназначение

Сплиттер ADSL D-Link используется для того, чтобы подсоединять к линии несколько телефонных аппаратов, находящихся в разных комнатах. У фильтров есть множество элементов защиты, и предназначены они для функционирования в разных системах. Они отфильтровывают высокочастотный сигнал на частотах 20 и 50 кГц. С помощью технологии ADSL несимметрично разделяется пропускная способность с приоритетом входящего трафика.

Передача сигнала происходит на разных частотах, поэтому на телефонной линии не отмечается помех и шумов. Технология получила большое распространение в период развития высокоскоростного Интернета. Кроме этого, данные передаются на высокой скорости, а материальные затраты для пользователя всегда минимальные. Для того чтобы воспользоваться технологией, у абонента должна быть аналоговая телефонная линия с двумя проводками и соответствующий модем. Сигналы передаются на разных частотах, поэтому сплиттер выполняет функцию их разделения и уменьшения помех.

Плюсы и минусы

Сплиттер имеет три разъема: один для входа и два выхода. Во вход подключают телефонную линию, а в выходы — кабель от ADSL и телефон. Во время присоединения путать их нельзя, иначе модем не будет подключен к провайдеру. Для того чтобы защитить соединение и сплиттер, в нем применяют катушки индуктивности. В дорогих приборах производители устанавливают газоразрядные предохранители.

К плюсам технологии ADSL относят простоту развертывания, небольшую цену, высокую надежность. Если соединение оборвется, оно восстанавливается автоматически. К минусам относят зависимость от качества кабеля. Для такого подключения лучше всего использовать ADSL-приборы имеют ограничение скорости до 24 Мегабит, низкую скорость для исходящего трафика. Кроме того, модем нужно настраивать под конкретного провайдера.

Параметры

Сплиттер ADSL Annex A работает по стандарту, который передает информацию на высокой скорости вместе с аналоговыми телефонами. Функционируя на этой линии, он использует каналы с шестого по тридцать первый для передачи данных, а с тридцать восьмого по двести пятьдесят пятый — для их приема. Такой сплиттер работает по протоколу G.lite. Стандарт Annex B передает высокоскоростные данные с телефонией ISDN. Устройство использует каналы для передачи данных с тридцать третьего по пятьдесят седьмой, а для приема — с шестьдесят третьего по двести пятьдесят пятый.

Сплиттер имеет спецификацию локальной сети ADSL, нагрузочную емкость на выход телефона, максимальный рабочий ток и импульсовый, определенное время срабатывания по напряжению и защите при токе, напряжение срабатывания разрядника, проходное сопротивление. Все эти параметры указываются в инструкции. Сплиттеры принято устанавливать в помещениях, максимально защищенных от прямых солнечных лучей и высокой влажности. Весит устройство не более сорока граммов.

Особенности

Как работает сплиттер ADSL? Это пассивный элемент сети. Он разделяет световой сигнал от одного к нескольким портам между абонентом и стационарным оборудованием. Такие приборы еще называют оптическими делителями. Сплиттеры очень компактные, стоят недорого, независимо разделяют режимы на разные направления, обладают низкими вносимыми потерями и высокими в обратном. По параметрам длины волны они бывают однооконные, двухоконные, трехоконные, широкополосные.

Существует несколько схем подключения сплиттера. Самая распространенная — стандартная. Для нее используется соединительный кабель. Прибор подключается к телефонной линии, а затем устройства — модем и телефон. При каскадном подключении необходимо соединить в сеть несколько телефонов параллельно с модемом. Эта схема подходит для внутреннего подключения и разделяется еще на два способа: присоединение при помощи двух сплиттеров и с использованием фильтра и сплиттера.

Если необходимо подключить к Интернету рабочий офис, лучше обратиться за помощью к профессионалам. Они подберут специальное оборудование, настроят его. В этом случае часто используют сплиттер и набор фильтров. Для домашнего подключения понадобится всего лишь прибор и телефонная линия. Ко всем моделям в комплекте прилагается подробная инструкция по созданию сети.

Как подключить

Можно ли самостоятельно настроить ADSL-сплиттер? Подключение этого прибора дома не составляет большого труда, так же как и настройка.

1. В разъем входа необходимо присоединить телефонную линию. Если у телефона есть разветвления или отводы, то его нужно подключить через микрофильтр, иначе модем будет работать некорректно и медленно.
2. В разъем прибора Modem подключите модем ADSL. В разных моделях сплиттеров он обозначается как Line-out, ADSL, NT.
3. Затем телефон, модем, факс, мини-АТС подсоедините к разъему Phone.

Присоединяются сплиттер и модем на разных расстояниях друг от друга. Специалисты советуют использовать в качестве телефонных качественные провода, но не силовые.

Зачем нужен ADSL-сплиттер

Автор: Александр Белявцев | 29 Августа 2011

Зачем нужен ADSL-сплиттер

Для уверенного подключения к Интернету через линию ADSL одного модема недостаточно. На линию необходимо установить сплиттер, а все имеющиеся телефоны подключить через микрофильтры. Высокочастотный сигнал ADSL не воспринимается на слух, но прекрасно разбирается модемом. Проблема в том, что модем слышит и обычный низкочастотный сигнал – гудки и речь, который забивает передачу данных ADSL. Сплиттер используется для разделения этих двух сигналов в телефонной линии.

Если необходимо провести Интернет в офис, то лучше всего обратиться в специализированную фирму, которая подберет все необходимое оборудование, набор фильтров и сплиттер. Хорошие фирмы, которые занимаются подключением можно найти в Интернете. Они предоставляют максимально качественное и быстрое обслуживание. Сам сплиттер представляет собой небольшую коробочку. С одной стороны в него входит телефонная линия, а с другой – имеются выходы непосредственно на телефон и на ADSL-модем. Два выходы нужны для уже разделенных высокочастотного и низкочастотного сигналов.

Чаще всего через сплиттер можно подключить только один модем и один телефон. Если модем и нужен только один, то телефонов в квартире может быть несколько. Подключенные напрямую к розетке такие телефоны будут создавать помехи для модема, а подключаться к Интернету станет невозможно. Дополнительные телефоны в этом случае подключаются через специальные микрофильтры, способные отсекать низкочастотный сигнал, мешающий модему. Стоимость микрофильтра в несколько раз ниже сплиттера.

Adsl сплиттер зачем он нужен. Сплиттер

АДСЛ сплиттер для интернета — устройство, необходимое для разделения частот. Другими словами это небольшое устройство, которое необходимо для нормального функционирования модема и телефонного аппарата на одной абонентской линии одновременно.

Давайте рассмотрим зачем нужен сплиттер. В принцип его работы входит четкое разделение одной линии связи на два канала передачи данных:

• Канал для передачи голосовых вызовов, который работает в диапазоне частот от 0.3 до 3.4 кГц.
• Канал передачи данных для осуществления выхода во внешнюю локальную сеть (работает в пределах частот от 26кГц до 1.4 МГц).

Внешне сплиттер для интернета обладает малыми габаритами и практически не отличается от размеров обыкновенной телефонной розетки. Дополнительного питания не требует. Оснащается тремя портами RJ-11, один из которых предназначен для подключения к существующей абонентской телефонной линии, а два других для соединения с ADSL модемом и телефонным аппаратом абонента соответственно.

Схема подключения сплиттера ADSL

На сегодняшний день есть несколько действующих вариантов подключения сплиттера в абонентскую линию:

• Самый простой и распространенный вариант — стандартное подключение. В этом случае, при помощи соединительного кабеля, сплиттер ADSL подсоединяется непосредственно к существующей телефонной линии. Далее, идет подсоединение устройств (разъемы для телефона и для модема ADSL соответственно).
• Каскадное подключение. Возникает при необходимости соединения двух и более телефонных аппаратов параллельно с модемом. Этот способ реализации в внутренней сети и, в свою очередь, делится на два подтипа:
• Подключение при помощи двух сплиттеров. В этом случае второе устройство подключается через разъем, предназначенный для модема, а дальнейшее распределение сети аналогично вышеописанного общепринятого способа монтажа сплиттера ADSL.
• Подключение при помощи сплиттера и фильтра. Эта схема практически аналогична предыдущей. Исключением является тот момент, что второй телефон подключается не через сплиттер, а параллельно абонентской розетке.

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.

Популярные ТВ сплиттеры:

1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

• какую частоту имеют принимаемые каналы;
• какое количество телевизоров планируется подключать;
• сечение кабеля по диаметру;
• насколько опытен установщика.

План действий в процессе выбора:

1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.

Как подключить

Существуют различные способы подключения:

• сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
• прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
• устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
• сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
2. Убрать затычки с каждого разъема на антенном разделителе.
3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Когда изображение перестало удовлетворять

Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.

Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.

Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:

1. При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
2. Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
3. Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.

Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.

Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.

Описание

Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.

Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.

Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант.

1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN , например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT , в сплиттерах D-Link этот разъем называют ADSL . у SIEMENS он называется NT . (Network Termination)

3. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE ! Иногда этот разъем называют TEL , — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service)

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Телефонный провод используем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоретические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!
В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров используются два центральных контакта.

Возможные варианты подключения ADSL splitter»а

Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать ещё один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Ещё вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE . Телефонные аппараты включают в разъем сплиттера LINE . При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Раздел обновляется ежедневно. Всегда свежие версии самых лучших бесплатных программ для повседневного использования в разделе Необходимые программы . Там практически все, что требуется для повседневной работы. Начните постепенно отказываться от пиратских версий в пользу более удобных и функциональных бесплатных аналогов. Если Вы все еще не пользуетесь нашим чатом , весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов — всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Как правильно подключить ADSL splitter

Скрины взяты из документации к модемам ZyXEL, HUAWEI, D-Link и пр.

Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Рис.1.1. Подключение ADSL сплиттера. Самый распространенный вариант.

1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN , например сплиттеры ECI-TELECOM. Других вариантов не встречал.

Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT , в сплиттерах D-Link этот разъем называют ADSL . У SIEMENS он называется NT (Network Termination).

3. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE ! Иногда этот разъем называют TEL , — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service).

Рис.1.2. ADSL сплиттер ZyXEL AS 6 EE.

Рис.1.3. Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H.

Чем подключать ADSL splitter.

Телефонный провод исползуем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»).

В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоритические 5-6 км. (Длина кабеля)

Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например: кабель витая пара UTP, категория 5, 2 пары, solid UTP2-C5E-SOLID-GY

Рис.2. Двухпарный кабель.

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!

В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45.

Во всех разъемах сплиттеров исползуются два центральных контакта.

Возможные варианты подключения ADSL splitter»а.

Каскадное подключение. Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Рис.3.1. Каскадное подключение.

Схему подключения на Рис.3.1 используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще.

Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема.

Вместо микрофильтра можно использовать ещё один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на Рис.3.2.

Рис.3.2. Использование микрофильтров.

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат».

Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату.

Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал.

Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter.

Электроника — это наука о контактах. Когда надо — его нет. Когда не дадо — он есть (С)

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Ещё вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE . Телефонные аппараты включают в разъем сплиттера LINE . При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Если взглянуть на фото ADSL сплиттера и посмотреть в документацию, то получается что разъем PHONE должен быть там, где расположен разъем LINE.

Смотрите сами, скрины взяты из документации к модемам. Исключение только для ISDN сплиттера ZyXEL на Рис.9.1.

Рис.4.1-4.2. Варианты подключения сплиттеров ZyXEL. Взято без изменений из документации.

Рис.4.3-4.4. Варианты подключения сплиттеров HUAWEI. Взято без изменений из документации.

В последней картинке видимо пытались изобразить варианты подключения микрофильтров.

ADSL splitter SIEMENS.

модель S50010-D1010-A200-01.
Защита — две термички (F1 и F2), разрядник GD1 и C4.
Нагрузочная емкость на телефонию — 70nF
Проходное сопротивление — 12 Ом
Развязка выхода для ADSL модема — емкостная.
Фильтрация — система полосовых/резонансных трансформаторов.
Очень качественные разъемы RJ11 с экранирующей защитой.
Плата двухсторонняя, стеклотекстолит.

Рис.5.1. Схема ADSL сплиттера SIEMENS.

F1, F2 — 0,25A GD1 — CG2-350 R8 — 470 Ом C1, C2 — 0,1uF 400V C4 — 33pF 1,6kV C5-C8,C10 — none C11,C15 — 10nF 630V C12 — 180pF 630V C13,C14 — 2,2nF 400V C16 — 150pF 630V C17-C19 — 6,8nF 400V C20 — 4,7nF 400V C21,C22 — 3,3nF 400V C23 — 22nF 1kV

Схема модели S50010-D1010-A200-03 похожа.
Трансформаторы выполнены как стандартное изделие. (как в сетевых картах)
Намотка трансформаторов более сложная. Возможно внутри сборки есть конденсаторы.
Нагрузочная емкость на телефонию — 50nF

Частотная характеристика сплиттера SIEMENS.

Рис.5.2. Прохождение сигнала LINE-POTS.

Рис.5.3. Прохождение сигнала LINE-NT.

Просто какой-то HI-END

Сплиттеры SIEMENS S50010-D1010-A200-01 и S50010-D1010-A200-03. Корпуса одинаковые, но у…А200-03 плата меньше (у S50010-D1010-A200-03 лишнюю часть корпуса можно отрезть самостоятельно).

Рис.5.4-5.5. Сплиттеры Siemens.

ADSL splitter ECI.

Схема сплиттера ECI-TELECOM более компактна. Отсутствует развяка для ADSL. Защита — единственный варистор. Нагрузочная емкость на телефонию — 200nF Проходное сопротивление — 12 Ом Плата стеклотекстолит, духсторонняя. Очень качественные 6-и контактные разъемы RJ11. (разьем ADSL — RJ45) Неиспользуемые для телефонии контакты в разъемах LINE и PHONE содинены. Сплиттер можно переделать в SIEMENS, добавив в разрыв цепи, между разъемами LINE и MODEM, бескорпусные SMD конденсаторы 0,1 — 0,06 мкФ х 250 — 400 Вольт. Место на плате есть.

Рис.6. Сплиттер ECI-TELECOM.

ADSL splitter ZyXEL AS 6 EE.

Защита — варистор VR1. Нагрузочная емкость на телефонию — 90nF Проходное сопротивление — 14 Ом Развязка выхода для ADSL модема — нет. Фильтрация — система полосовых/резонансных трансформаторов. Плата односторонняя, гетинакс. Основная проблема — пропадание контакта, некачественная пайка разъемов и деталей.

Рис.7.1 Схема сплиттера ZyXEL (PSTN).

C1 — 56nF 400V C2-C4 — 33nF 400V Частотная характеристика сплиттера ZyXEL (PSTN) (понятно, что прохождение сигнала LINE-ADSL смотреть бесполезно:)

Рис.7.2. Прохождение сигнала LINE-ADSL.

Рис.7.3. Прохождение сигнала LINE-PHONE.(Интересно сравнить с SIEMENS).

Рис.7.4. Сплиттер фирмы ZyXEL (PSTN).

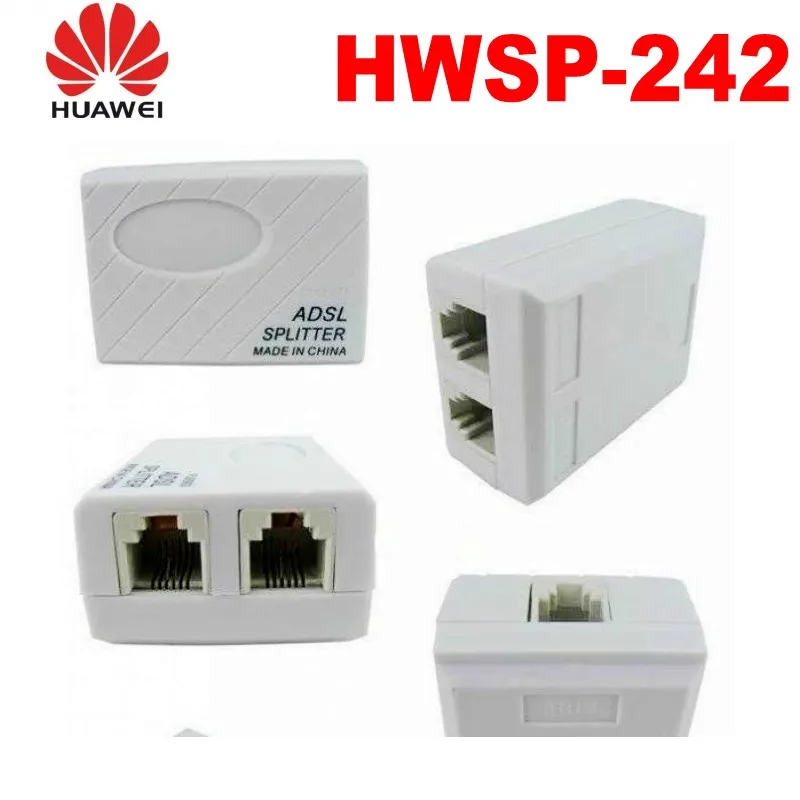

Рис.7.5. Сплиттер фирмы D-Link. …или HUAWEI. Не помню:).

Рис.7.6. Это тоже ADSL сплиттер фирмы D-Link. :).

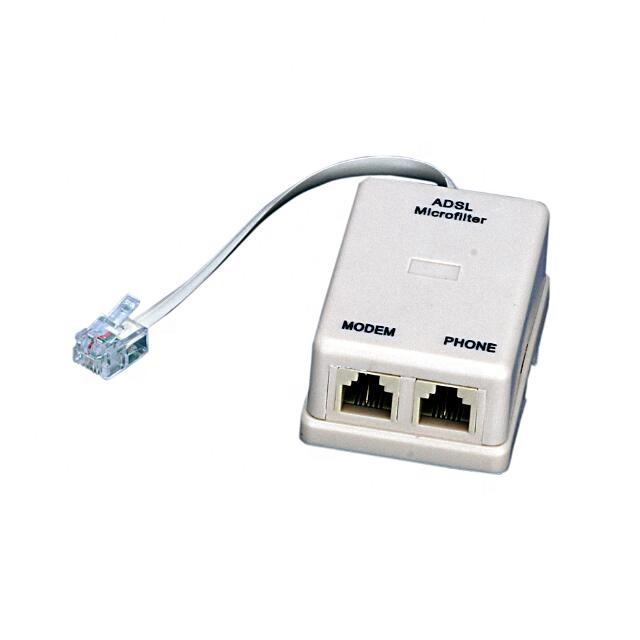

ADSL MICROFILTER.

Рис.8.1. ADSL MICROFILTER.

Схема очень похожа на совковые фильтры АВУ и фильтры сигнализаций УВО. Tолько размеры у микрофильтра в пять раз меньше. частотную характеристику снимать нет никакого удовольствия. Этакое вот ублюдство…

Рис.8.1. На фотографии фильтр АВУ, микрофильтры ZyXEL и т.п..

ADSL ISDN splitter.

Производитель неизвестен. Особо распространяться не стану, скажу лишь что схема чем-то напоминает рис.6, только все какое-то маленькое, игрушечное. Материал, детали и монтаж напоминают вышеупомянутый ZyXEL. Соответственно теже грабли с качеством и надежностью.

Рис.9.1. ADSL ISDN splitter.

Разьемы ADSL и LINE соединены напрямую, без всякой развязки, поэтому частотную характеристику прохождения сигнала между этими разъемами приводить нет смысла.

Рис.9.2. Прохождение сигнала LINE-PHONE..

Как видно ослабление сигнала начинается после 100КГц.

В Санкт-Петербурге не видел ни одного безглючного подключения на линиях с АВУ (пока только тестовые подключения).

На всех таких линиях, при подключении ADSL over ISDN оборудования, начинаютя проблемы с ВЧ каналом АВУ. Появляется жуткий шум в линии при разговоре в ВЧ канале. Иногда ещё и вызывной сигнал не проходит. Все-таки ISDN и АВУ немного разные вещи. ISDN — цифра, АВУ — кажись, на основе амплитудной модуляции.

Очевидно шум от DMT каналов ADSL спектра влияет на модуляцию ВЧ канала АВУ. 🙂 Если я не прав — обоснуйте.

Есть и обратная проблема. Если в телефонном кабеле живут одновременно абонент подключенный по ADSL AnnexA и на другой паре АВУ абонент, то скорее всего, у АВУ абонента подключенного по ВЧ каналу появятся шумы в линии (звуковой диапазон частот.)

Чем хуже телефонный кабель, низкое сопротивление изоляции, меньше переходное затухание между парами, тем выше вероятность проблемы.

Сплиттеры SIEMENS — качество и надежность. Замечено улучшение работы Dial-UP модемов при подключении через сплиттер SIEMENS. (уменьшение ретрейнов, увеличение средней скорости.) Недостаток только один — это очень большие габариты и цена. На некачественных телефонных линиях, с некоторыми DSLAM и разновидностями ADSL модемов, возможны незначительные ВЧ шумы (шипение) в головом диапазоне частот. Если ВЧ шум очень сильный, сплиттер подключен правильно и замена сплиттера/модема на другую модель не помогает, то причина шумов — серъезное повреждение телефонного кабеля. Как альтернативу SIEMENS можно использовать ECI-Telecom. SIEMEN и ECI-Telecom официально нигде не продаются. Если найдете, то только бывшие в употреблении. Практика показывает, что качество их от времени не зависит. Сплиттеры ZyXEL и D-Link очень компактны, их удобно монтировать в коммуникационных щитах, коробах и внутри миниАТС. На этом их плюсы заканчиваются. Про остальные сплиттеры/микрофильтры вообще ничего хорошего сказать не могу. Что ещё: Ещё есть cовершенно бессистемная проблема. А именно, при подключении через сплиттер миниАТС SAMSUNG NX-308, LG и т.п. После завершения входящего вызова миниАТС не отпускает линию. Лечится заменой сплиттера (не всегда). Ещё помогает установка после сплиттера Детектор отбоя («отбойник», Busy Tone Detector). http://www.npficon.ru/

kic.kubtelecom.ru — Главная

В настоящее время телефонное общение, прочно вошедшее в повседневный быт, является как правило доминирующим в деловой, общественной и других сферах жизни. Благодаря телефону повышается оперативность решения огромного количества вопросов, отпадает необходимость посылать письма, телеграммы или ехать в другое учреждение, на предприятие или фирму. Телефонная связь обеспечивает двусторонний непрерывный обмен информацией на любом расстоянии. По телефону проводятся переговоры, отдаются распоряжения, излагаются просьбы, даются консультации, наводятся справки. Телефонная связь — один из наиболее массовых и оперативных видов связи.

При эффективном использовании телефон становится важнейшим компонентом создания как имиджа фирмы, так и человека. Именно от приема или первого звонка, который будет оказан потенциальному партнеру или собеседнику на другом конце провода, от того, как сложится предварительный разговор, во многом зависит, не станет ли он последним. От телефонных переговоров в конечном счете зависит репутация как в мире бизнеса, так и среди широких кругов потребителей, а также размах ее деловых и личностных операций.

На сегодняшний день трудно представить себя без телефона, который является неотъемлемым элементом не только успешного ведения дел, но и источником новой информации.

За последнее десятилетие Интернет, перестав быть развлечением, простейшим способом обмена информацией и объектом академических исследований, стал частью культуры, повседневной жизни людей в любой точке планеты, также и незаменимым инструментом ведения бизнеса. Ведь Интернет — это наиболее эффективный инструмент развития торговли и рекламы, маркетинговых коммуникаций, воздействия на аудиторию без территориальных и национальных границ.

Исходя из этого, можно сказать, что телефония и доступ в Интернет – это просто необходимый атрибут как любого успешного и современного предприятия, так и конечного домашнего пользователя.

АО КУБИНТЕРСВЯЗЬ предоставляет услуги телефонии и доступа к Интернет в Краснодаре.

сплиттер, защита оборудования. Adsl сплиттер для интернета, схема подключения адсл сплиттера к модему и телефону, зачем нужен сплиттер adsl для интернета

Проводное интернет-соединение славится своей скоростью и возможностью безграничного скачивания данных. Подключение к сети осуществляется через кабель стационарного телефона, и если вы не нуждаетесь в последнем, то проблем у вас не возникнет. Однако когда требуются стабильное интернет-соединение и четкая связь по телефону, надо использоваться сплиттер. Это устройство создаст четкий и устойчивый сигнал для обеих линий.

Описание

Сплиттер — это компактное электронное приспособление, сигналов с разными частотами. Представленное устройство позволяет подключиться нескольким видам оборудования к одной коаксиальной линии. Например, телевизору и модему.

Конструктивно он представляет собой коннектор, который оснащен несколькими портами для подключения девайсов. Главный параметр, которым характеризуется сплиттер — это количество разъемов для подсоединения девайсов. Их число варьируется от 2-х до 16 и более. Чем больше портов, тем функциональнее считается приспособление.

Кроме стандартных приборов, на рынке можно встретить усиленные варианты разветвителей. Такие продукты разделяют и одновременно усиливают сигнал для передачи его на значительные расстояния, что очень удобно при отсутствии оптико-волоконных кабелей.

Технология

ADSL (асимметричная цифровая абонентская линия) — технология, на которой работает сплиттер. Это позволило добиться высоких скоростей приема и передачи данных в абонентских линиях телефонной связи в сетях общественного пользования. Скорость распространения потока информации варьируется:

• от 128 Кбит/с до 8Мбит/с для приема данных пользователем;
• от 64 Кбит/с до 1 Мбит/с для передачи информации от пользователя.

Во время функционирования устройство сортирует сигналы для телефона и интернет-модемов. Потоки данных различаются по частотам: для телефонной линии характерно всего 0,3-3,4 КГц, тогда как сеть передает информацию с частотой 0,26-1,4 МГц. Этим удается полностью устранить взаимное влияние устройств на работу друг друга.

Кроме того, в сплиттер-разветвитель дополнительно встраивается защита от различных видов тока, которые способны вывести оборудование из строя. При включении прибора в сеть можно не бояться импульсных перенапряжения, возникающих во время гроз, короткого замыкания, наводящих токов ЛЭП.

Оборудование для телевизоров

Наряду с приспособлениями разделения сигналов интернета и телефона используются сплиттеры, предназначенные для устройства телевизионной сети. Они представляют собой обычные разветвители, которые равномерно распределяют сигнал между различными устройствами. Чем больше ответвлений от коннектора, тем слабее будет передача на каждый отдельный «ящик».

Очень часто сплиттер для телевизора используется с целью подключения нескольких устройств к одной антенне, спутниковому ресиверу. Но доверять стоит лишь приспособлениям с встроенным усилителем сигнала, иначе получить качественное изображение не будет возможным.

Разновидности сплиттеров

Своими особенными функциональными возможностями обладает каждый из разветвителей. Они зависят от технологии, по которой был произведен сплиттер. Это обуславливает две основных разновидности:

• PLC-приспособления работают с радиоволнами в диапазоне от 1260 до 1650 нм, что позволяет использовать их в большинстве современных сетей.
• FBT-приборы способны неравномерно распределять сигнал для нескольких источников.

Чтобы правильно подобрать устройство для своей сети, необходимо ориентироваться на два параметра. Первый из них — это частота сигнала, необходимая для работы приемника. Надо, чтобы разветвитель работал в том же диапазоне.

Второе, что требует внимания — это степень затухания сигнала, указывается на корпусе телевизоров и иных устройств. Чем ниже значение, тем сильнее будет передача. В таком случае необходимость во встроенном в сплиттер усилителе отпадет.

Правила подключения

Во включении делителя в сеть нет ничего сложного. Сначала подключается входной кабель, а к разветвляющим разъемам подсоединяют провода, которые ведут к различным приемникам. Но чтобы обеспечить технику четким и стабильным сигналом, надо соблюдать два правила:

1. Внедряйте сплиттер антенный в систему перед активным оборудованием.
2. Не соединяйте между собой два разветвителя.

Если после подключения телевизора к сплиттеру изображение стало двоиться, то между кабелем и разъемом для подключения следует установить

Нажать Класс

Рассказать ВК

На данное время мы как бы нуждаемся в подключении не только компьютерной техники но и в прочем оборудовании, это:

• факсы;
• модемы;
• телефонные аппараты,

— с подключением дополнительных, необходимых для подключения к интернету приборов, таких как:

• сплиттеры;
• адаптеры питания;
• микрофильтры.

К каждому варианту, способу различного подключения компьютерной техники, перед нами ставится вопрос к примеру такого характера: ««.

В теме будут рассмотрены как варианты подключений так и пояснение устройств к таким приборам.

Как подключить интернет через модем

Рассмотрим способы подключений интернета через модем:

Во всех приведенных способах подключений будут рассматриваться варианты подключения к телефонной розетке, линия которой подключена к интернету.

Как подключить adsl сплиттер

ADSL сплиттер имеет три гнезда для подключения. К гнезду Line \рис.1\ подключается абонентская телефонная линия. Телефонный аппарат подключается к гнезду Phone \сплиттера\.

ADSL модем подключается к гнезду Модем сплиттера. От ADSL модема интернет — сигнал поступает на компьютер. При необходимости подключить Факс, сигнал осуществляется через тройник, к которому так же можно подключить телефонный аппарат.

Подобный вариант подключения \рис.2\ вносит некоторые изменения. Данная схема подключения удобна тем, что телефонными аппаратами можно пользоваться из двух мест,

к примеру в зале и в кухне. Телефонная розетка, к которой подключена абонентская линия,- назовем первой телефонной розеткой. Подключение к сплиттеру

аналогично для каждых соединений.

В варианте соединений рис.2 отсутствует подключение Факса через тройник. Вторая телефонная розетка соединена шлейфом от первой телефонной розетки, то есть две телефонные розетки соединены параллельно как между собой так и к внешнему источнику сигнала — интернет.

Чтобы от второй телефонной розетки подключить второй телефонный аппарат,- подключение выполняется через микрофильтр.

Как подключить модем к питанию

Подключение модема к внешнему источнику электрической энергии как это показано в схеме подключений \рис.3\,- осуществляется через адаптер питания, значение которого можно принимать как за блок питания.

Модем здесь имеет четыре порта для подключений.

Рассмотрим некоторые электрические схемы:

Кабель с разъемом от телефонной розетки подключается к гнезду Line микрофильтра, телефонный аппарат подключается к гнезду Phone микрофильтра.

схема ADSL микрофильтра

Усиление сигнала здесь происходит за счет катушки индуктивности, выведенные концы которых соединены в электрической схеме последовательно. Конденсатор относительно телефонной линии соединен параллельно. Емкость конденсатора составляет 56 нанофарад, допустимое номинальное значение напряжения конденсатора — 250В.

Электрическая схема ADSL сплиттера

мало чем отличается от электрической схемы ADSL микрофильтра.

Схема adsl сплиттера

схема ADSL сплиттера

Ток на выходе ADSL сплиттера для подключения модема и телефонного аппарата, — незначителен и соизмерим в миллиамперах. Так допустим для микрофильтра Zyxel,- ток на выходе составляет 10 миллиампер. Сила тока на выходе \сплиттера и микрофильтра\ будет зависеть от индуктивности катушек.

Индуктивность катушки измеряется в Генри \Гн\. Сама суть состоит в том, что прежде чем выполнить допустим соединения:

• адаптера питания с ноутбуком;
• адаптера питания с модемом;
• сплиттера с телефонным аппаратом;
• модема с компьютером;
• сплиттера с модемом;
• микрофильтра с телефонным аппаратом,

следует помнить о том, что соединения должны выполняться с учетом сопоставимости, своего соответствия значений по силе тока и напряжению .

Схема адаптера питания

выполняется на данное время в штамповочном исполнении,- своей разборке в случае своей неисправности для последующего ремонта не подлежит. Схема адаптера питания аналогична схеме простейшего блока питания .

Диагональ одного моста соединена со вторичной обмоткой трансформатора, диагональ другого диодного моста подключается к нагрузке. Участок электрической цепи включающий соединения:

1. стабилитрон односторонний;
2. сопротивление;
3. транзистор с p-n-p переходом

— представляют в своей совокупности соединений стабилизатор тока. Транзистор в данной электрической цепи работает в активном режиме, сопротивление перехода эмиттер — коллектор изменяется в соответствии с изменением тока нагрузки путем изменения потенциала базы транзистора.

При приобретении данной техники и комплектующих звеньев необходимых для подключения, — необходимо проконсультироваться с продавцом — консультантом на предмет правильного выбора и обращать свое внимание на соответствие между гнездом и разъемом для выполнения таких соединений.

Твитнуть

Рассказать ВК

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант.

1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN , например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT , в сплиттерах D-Link этот разъем называют ADSL . у SIEMENS он называется NT . (Network Termination)

3. В разъем PHONE сплиттера подключают телефонные аппараты, факсы, мини-АТС, модемы Dial-UP и т.п. Все что раньше висело на этом телефонном номере, теперь будет включено в сплиттер, в разъем PHONE ! Иногда этот разъем называют TEL , — сплиттеры D-Link, микрофильтры, ISDN сплиттеры. У сплиттеров SIEMENS этот разъем назван POTS (Plain Old Telephone Service)

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Телефонный провод используем самого высокого качества. Нельзя использовать силовые провода. Желательно полностью избавиться от ТРП кабеля («лапша под гвоздик»). В помещении расстояние от ADSL сплиттера до ADSL модема может быть любое. Но общее расстояние, между Вашим ADSL модемом и провайдерским модемом (DSLAM) установленным на АТС, не должно превысить теоретические 5-6 км. (Длина кабеля) Лучший вариант — протянуть витую пару CAT 5 от КРТ на лестничной площадке до сплиттера и от сплиттера до ADSL модема. Например:

Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено!
В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров используются два центральных контакта.

Возможные варианты подключения ADSL splitter»а

Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Схему подключения с использованием микрофильтров используют в безвыходных ситуациях, когда изменить телефонную проводку в помещении невозможно. Это крайний вариант, использовать его не рекомендуется. Иногда, в целях экономии микрофильтр/сплиттер не используют вообще. Как результат — телефон мешает работе ADSL модема (частые потери связи). В телефоне шум при работе ADSL модема. Вместо микрофильтра можно использовать ещё один ADSL сплиттер. При этом у второго сплиттера разъем MODEM не используется. Оставшиеся два разъема подключить как показано на рисунке ниже:

Вообще, если посмотреть договор с оператором телефонной связи, то в нем, в договоре, сказано — «одна телефонная линия — один телефонный аппарат». Если у вас офис, то подключайте линию в мини-АТС. Если у вас квартира и вам позарез нужен телефон в каждой комнате, то подключайте линию в DECT базу, а дальше радиотрубки в каждую комнату. Конечно один-два телефона, подключенных через сплиттер, сильно линию не нагружают, но вот пять и более аппаратов — это уже перебор.

Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter

Самая распространенная ошибка — это когда подключают телефоны до сплиттера.

Ещё вариант — сплиттер включают куда-нибудь, где-нибудь включат ADSL модем. Везде, где возможно, подключат телефоны. Понятное дело, что работает все это «как-нибудь».

Иногда подключают телефонную линию в разъем сплиттера PHONE . Телефонные аппараты включают в разъем сплиттера LINE . При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Для уверенного подключения к Интернету через линию ADSL одного модема недостаточно. На линию необходимо установить сплиттер, а все имеющиеся телефоны подключить через микрофильтры. Высокочастотный сигнал ADSL не воспринимается на слух, но прекрасно разбирается модемом. Проблема в том, что модем слышит и обычный низкочастотный сигнал – гудки и речь, который забивает передачу данных ADSL. Сплиттер используется для разделения этих двух сигналов в телефонной линии.

Если необходимо провести Интернет в офис , то лучше всего обратиться в специализированную фирму, которая подберет все необходимое оборудование, набор фильтров и сплиттер. Хорошие фирмы, которые занимаются подключением можно найти в Интернете. Они предоставляют максимально качественное и быстрое обслуживание. Сам сплиттер представляет собой небольшую коробочку. С одной стороны в него входит телефонная линия, а с другой – имеются выходы непосредственно на телефон и на ADSL-модем. Два выходы нужны для уже разделенных высокочастотного и низкочастотного сигналов.

Чаще всего через сплиттер можно подключить только один модем и один телефон. Если модем и нужен только один, то телефонов в квартире может быть несколько. Подключенные напрямую к розетке такие телефоны будут создавать помехи для модема, а подключаться к Интернету станет невозможно. Дополнительные телефоны в этом случае подключаются через специальные микрофильтры, способные отсекать низкочастотный сигнал, мешающий модему. Стоимость микрофильтра в несколько раз ниже сплиттера.

«%d0%a1%d0%bf%d0%bb%d0%b8%d1%82%d1%82%d0%b5%d1%80 adsl sp 208» на интернет-аукционе Мешок

Кабель USB 2.0 A(male) — micro USB B(male) угловой 5PIN 0,1M чёрного цвета 65.00 р. Пятигорск    265.00 р Окончание торгов: 24/04 01:47 Продавец: Вячеслав_79 (5026)
1.01КТ 6.8X5.3ММ ПРИРОДНЫЙ БРИЛЛИАНТ ГРУША D864 130.00$ Москва    10.00$ Окончание торгов: 15/05 09:17 Продавец: dvp1974 (5157)
D3-A1 Aichi Type 99 Model 11 «Val» Fujimi 1/72 1100.00 р.  0 ставок 1200.00 р.  блиц-цена Колпино    договорная Окончание торгов: 16/04 21:16 Продавец: Фёдор 4 (738)
1.52кт 3.8×5.8MM ПРИРОДНЫЙ ИЗУМРУД ЗАМБИЯ 4шт E135 2500.00 р. Москва    10.00 р Окончание торгов: 23/05 19:07 Продавец: dvp1974 (5157)
1шт. Корзина 28.8*16.5*11.5 см, INOMATA 491.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
1 боливар 1967г. Венесуэла а-8-4-5 60.00 р. Москва    самовывоз Продавец: Сергей 999 (1654)
1.38ct 6.8×5.4mm Oval Natural Unheated Untreated Medium Blue Sapphire, Tanzania 4500.00 р. Нижний Тагил    300.00 р Окончание торгов: 27/04 11:49 Продавец: Александр602 (897)
АЛЮМИНИЕВЫЕ НАКЛАДКИ на ПЕДАЛИ AUDI A7 B6 B7 B8 Q5 2939.00 р. Сингапур    бесплатно! Окончание торгов: 20 часов Продавец: nic63 (4754)
Кабель USB 2.0 A(male) — mini USB B(male) 5PIN 0,1M чёрного цвета 50.00 р. Пятигорск    265.00 р Окончание торгов: 24/04 22:53 Продавец: Вячеслав_79 (5026)
Кабель USB 2.0 A(male) — micro USB B(male) 5PIN 0,5м чёрного цвета 60.00 р. Пятигорск    265.00 р Окончание торгов: 23/04 20:54 Продавец: Вячеслав_79 (5026)
Дисплей BLD-QTB4D0586-A3 GC/QTB4D0586-TFT3A на шлейфе PCBA-QTB4D0586-A1 от ZTE Blade AF5 и др. 650.00 р. Пермь    договорная Окончание торгов: 10/05 10:05 Продавец: PV59Ru (1)
Кабель USB 2.0 A вилка — Mini USB B вилка 0.5 м чёрного цвета 35.00 р. Пятигорск    265.00 р Окончание торгов: 22/04 12:20 Продавец: Вячеслав_79 (5026)
Тачскрин 8.0» YLD-CEG8805-FPC-A1 Texet TM-8044 8.0 3G/DEXP Ursus N180 (203х119 мм) (черный) 430.00 р. Юрга    300.00 р Продавец: marketyurga (252)
Петли с направляющими Asus Eee PC 1201 1215 13G0A1S10M03X-10 13G0A1S10M06X-10 500.00 р. Томск    200.00 р Окончание торгов: 21/05 05:24 Продавец: stepv (256)
Память NT512T64UH8A1FN-37B 512mb 250.00 р. Погар    договорная Окончание торгов: 1 день Продавец: VIOLETTA 2015 (402)
The Church — Starfish Japan 1st press A32D-45-A1C 650.00 р. Торг уместен Дзержинск    бесплатно! Окончание торгов: 15/04 11:08 Продавец: sertan1970 (2991)
Набор колес для модели Fw-190 (A,F,G,D) Version-A 1/48 фирмы ELF 580.00 р. Москва    бесплатно! Окончание торгов: 28/05 08:07 Продавец: krotokrato (772)
Кабель USB 2.0 A / В 1,5 м для внешнего жёсткого диска принтера сканера 150.00 р. Москва    самовывоз Окончание торгов: 15/05 06:48 Продавец: Евилмеродах (447)
Германия набор 2006 г. (A) от 1 цента до 2 евро ( 8 монет) + 2 евро Шлезвиг — Гольштейн. ВUNC 1200.00 р. Москва    самовывоз Окончание торгов: 9 часов Продавец: Evgeny1970 (4919)
Знаки и значки. ВСО. Ударник. 4 шт. 170 руб за один знак. Выкупили 1973-1974-82-83-80 г.г. См. ниже 170.00 р. Абакан    150.00 р Окончание торгов: 17/04 04:56 Продавец: Анастасияb (143)
Уточните поиск:  5 копеек D UNC UNC ПРЕСС USA винтаж гарантия подлинности дешево животные империя иностранная монета иностранные монеты коллекционирование коллекция масштабные модели монета серебро набор набор монет недорого нечастая нумизматика оригинал Оригинал открытка СССР отличное состояние погодовка Погодовка РФ поздравительная Почтовые марки президент пруф раритет редкая Редкая монета редкость ретро Российская Империя серебро серебро монета состояние сохран СССР США погодовка фауна филателия Царская Россия цветы чистая чистые марки экзотика Еще…
Черные ресницы Enigma микс 0,07, C+,, 8-12 mm (16 линий), Enigma 24072402 1502.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
Кабель USB 2.0 A / В 1,5 м светлый для внешнего жёсткого диска принтера сканера 150.00 р. Москва    самовывоз Окончание торгов: 09/05 17:27 Продавец: Евилмеродах (447)
Nancy Sinatra ‎– Nancy — Reprise Records-UK-1969. VG/VG 1st press, matrix RSLP 6333A-1 /RSLP 6333B-1 800.00 р.  0 ставок 900.00 р.  блиц-цена Москва    самовывоз Окончание торгов: 25/04 16:54 Продавец: dvded (5782)
DEEP PURPLE «Who Do We Think We Are!» 1973, LP (Gt.Britain, A-1U Porky; B-1U Purple- Peckie) 4750.00 р. Архангельск    300.00 р Окончание торгов: 18/04 06:19 Продавец: ВЕ (173)
Elvis Presley ‎– It’s Now Or Never — Camden-UK-1981. EX-/VG. Matrix CDS 1203 A1 / CDS 1203 B1 600.00 р.  0 ставок 650.00 р.  блиц-цена Москва    самовывоз Окончание торгов: 28/04 19:50 Продавец: dvded (5782)
Германия годовой набор 2007 г. A от 1 цента до 2 евро ( 8 монет) + 2 евро Мекленбург. Пруф / Proof 1050.00 р. Москва    самовывоз Окончание торгов: 36 минут Продавец: Evgeny1970 (4919)
Германия годовой набор 2009 г. A от 1 цента до 2 евро ( 8 монет) + 2 евро Саарланд. Пруф / Proof 1100.00 р. Москва    самовывоз Окончание торгов: 22 часа Продавец: Evgeny1970 (4919)
2010 Узбекистан 856 / B54 Птицы 5,80 € 198.00 р.  0 ставок 209.00 р.  блиц-цена Хайфа    130.00 р Окончание торгов: 4 часа Продавец: stamps2019 (325)
Палубный пикирующий бомбардировщик Aichi D3A1 «Val» 1/72 Airfix 750.00 р.  0 ставок 850.00 р.  блиц-цена Санкт-Петербург    договорная Окончание торгов: 6 часов Продавец: Фёдор 4 (738)
Палубный пикировщик Aichi D3A1 Val 1:72 Fujimi 1200.00 р.  0 ставок 1250.00 р.  блиц-цена Иркутск    договорная Окончание торгов: 2 дня Продавец: Mod_Irk (4093)
Группа А-ха A-ha Depeсhe Mode Плакат 8 сложений Франция 80-е гг 500.00 р. Нижний Новгород    100.00 р Окончание торгов: 17/05 03:29 Продавец: juska7 (1760)
Стекло предметное тонкое 2 -1 -2 — 4 мм 8*2,5 и 7,5*2,5 и 7,5*2,8 и 6,5*2,7 см. для микроскопа 30.00 р. Феодосия    95.00 р Продавец: CrimFeo (2333)
Elton John ‎– Rock Of The Westies — DJM Records-Holland-1975. EX/VG matrix DJLPH 464 A-1E/ 464 B-1E 900.00 р.  0 ставок 1000.00 р.  блиц-цена Москва    самовывоз Окончание торгов: 01/05 00:14 Продавец: dvded (5782)
Палубный пикирующий бомбардировщик Aichi Type 99 Model 11 (D3A1) «Val» Fujimi 1/48 1450.00 р.  0 ставок 1500.00 р.  блиц-цена Колпино    договорная Окончание торгов: 19/04 21:10 Продавец: Фёдор 4 (738)
Декаль Aichi D3A1 Val Scale — Master 1/48 300.00 р.  0 ставок 320.00 р.  блиц-цена Колпино    договорная Окончание торгов: 19/04 21:20 Продавец: Фёдор 4 (738)
Aichi D3A1 «Val» Mono Crome 1/144 2 модели. 1400.00 р.  0 ставок 1500.00 р.  блиц-цена Колпино    договорная Окончание торгов: 1 день Продавец: Фёдор 4 (738)
Ежедневник С 8 МАРТа А5, 80 листов , подарок к 8 марта, международный женский день, ArtF-18693641 144.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
Ежедневник С 8 МАРТа А5, 80 листов , подарок к 8 марта, международный женский день, ArtF-18693644 144.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
Ежедневник С 8 Марта, А5, 80 листов, подарок к 8 марта, международный женский день, ArtFox-18693519 112.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
Ежедневник 8 марта А5, 80 листов 5349255, подарок к 8 марта, международный женский день,-18693645 141.40 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
Ежедневник в тонкой обложке С 8 марта А5, 80 листов, подарок к 8 марта, международный женс-18693653 126.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
Германия 1 пфенниг 1944 г. «B» (К8/1) 150.00 р. Екатеринбург    60.00 р Окончание торгов: 18/04 21:40 Продавец: Sergeenok (5524)
Германия OLDENBURG Ольденбург 1 грош 1858 B KM# 193 R-80 1200.00 р. Мытищи    70.00 р Продавец: MixaLыч (10740)
Венгрия 100 пенге 1945 (05.04) p#111a(1) — без водяных знаков, «BÜŃTETÉS», ОТЛИЧНАЯ!!! 159.00 р. Киселевск    90.00 р Окончание торгов: 05/05 03:53 Продавец: real1974X (1679)
MAIN BN94-04884L BN41-01632C Samsung PS51D490A1W 2300.00 р. Тверь    250.00 р Окончание торгов: 1 день Продавец: Телекот (33)
AC/DC — Let There Be Rock 1977 UK LP A-1 Porky Prime/B-2 Allen 3200.00 р. Нижний Новгород    300.00 р Окончание торгов: 31/05 21:04 Продавец: Vladimir1971 (229)
РСФСР доплата Д9а** D9a за 1шт. 1924г. 200.00 р. Торг уместен Казань    70.00 р Окончание торгов: 18/04 12:00 Продавец: modern69 (309)
Гренада и Гренадины 1995 — Aichi D3A1 — японский пикирующий бомбардировщик 30.00 р. Балашиха    60.00 р Окончание торгов: 01/06 23:14 Продавец: Aндрей19 (802)
Микросхема iPhone 1612A1 (Контроллер USB iPhone 8/8/X Plus 56 pin) 270.00 р. Юрга    300.00 р Продавец: marketyurga (252)
2Gb DDR-2 PC2-6400 (800MHz) Kingmax KLDE88F-B8NU5 370.00 р. Москва    самовывоз Окончание торгов: 13/04 21:15 Продавец: konstantin-e (1909)
Модуль памяти Infineon256MB DDR PC2100S-2033-0-A1 300.00 р.  0 ставок 1000.00 р.  блиц-цена Краснодар    300.00 р Окончание торгов: 30/04 20:42 Продавец: photomast (175)
Алжир 1915 (ND) 1 франк № Tn B8 токен идеальное состояние слаб NGS MS63 частная коллекция 13000.00 р. Торг уместен Москва    самовывоз Окончание торгов: 22/05 12:13 Продавец: VKhokhlov (899)
Стабилитрон, диод Зенера 1N5347B, 10 вольт/5W, 25 шт. нов 250.00 р. Балашиха    300.00 р Окончание торгов: 18/05 16:40 Продавец: lomaster58 (155)
Не рыдай Мене Мати. Кон. XVIII — 1-ая четв. XIX в. /копия/ 89.5-80 20000.00 р.  0 ставок 20000.00 р.  блиц-цена Новосибирск    2000.00 р Окончание торгов: 5 часов Продавец: Khan.1 (457)
Германия Третий рейх 1 пфенниг 1939B KM# 89 А5-383 NX 150.00 р. Мытищи    70.00 р Продавец: MixaLыч (10740)
Германия годовой набор 2006 г. A от 1 цента до 2 евро ( 8 монет) + 2 евро Шлезвиг. Пруф / Proof 1050.00 р. Москва    самовывоз Окончание торгов: 4 часа Продавец: Evgeny1970 (4919)
HT48R70A-1 — I_O Type 8-Bit MCU 76.00 р. Киров    250.00 р Окончание торгов: 23 часа Продавец: Alisa_F15 (243)
Македония / 1 динар / 2000 г. / Ø 23.8 мм. / 5.1 гр. / Br / VF+ / KM 9 / 700.00 р. Торг уместен Челябинск    договорная Продавец: Bosporshop (2692)
Македония / 1 динар / 2000 г. / Ø 23.8 мм. / 5.1 гр. / Br / VF+ / KM 9 / 700.00 р. Торг уместен Челябинск    договорная Продавец: Bosporshop (2692)
Стабилитрон 1N5373B DO-201 5Вт, 68В Motorola оригинальный ИзЗиПа 15ъ144ъъ 15.00 р. Ижевск    1.00 р Окончание торгов: 26/04 22:54 12 штук продано Продавец: izzipa (1448)
Германия годовой набор 2006 A 1 цент — 2 евро ( 8 монет)+2 евро Шлезвиг Proof арт. 28098 970.00 р. Новосибирск    130.00 р Продавец: serlex1 (7151)
Германия годовой набор 2005 A 1 цент — 2 евро ( 8 монет) Proof арт. 28103 670.00 р. Новосибирск    90.00 р Продавец: serlex1 (7151)
Германия годовой набор 2007 г. A от 1 цента до 2 евро ( 8 монет) + 2 евро Мекленбург. BUNC 1050.00 р. Москва    самовывоз Окончание торгов: 1 день Продавец: Evgeny1970 (4919)
29-104 Канада 1 цент 1910г. КМ # 8 бронза 5,67гр. 300.00 р. Москва    60.00 р Продавец: Alex7778887 (5775)
6-23 Канада 1 цент 1903г. KM# 8 бронза 5,67гр 400.00 р. Москва    60.00 р Продавец: Alex7778887 (5775)
Южная Родезия 1 пенни 1937 KM#8 MV5-506 XF 600.00 р. Мытищи    100.00 р Продавец: MixaLыч (10740)
ИНДИЯ 1 ПАЙС 1957 KM 8 бронза 5-829 60.00 р. Москва    30.00 р Продавец: GBWorldCoins (3088)
ИНДИЯ 1 ПАЙС 1957 KM 8 бронза 5-831 250.00 р. Москва    30.00 р Продавец: GBWorldCoins (3088)
ГДР 20 марок 1972 года A Первый президент ГДР Вильгельм Пик, #455-5-017 200.00 р. Москва    самовывоз Продавец: denga1700 (8092)
ГДР 20 марок 1972 года A Первый президент ГДР Вильгельм Пик, #455-5-019 200.00 р. Москва    самовывоз Продавец: denga1700 (8092)
ГДР 20 марок 1972 года A Первый президент ГДР Вильгельм Пик, #455-5-020 200.00 р. Москва    самовывоз Продавец: denga1700 (8092)
Крест заслуг Польского Красного Креста 1-й степени 4,8 на 4,5 см ТМ ГЭ Награды Польши ПНР 4000.00 р.  0 ставок Сызрань    200.00 р Окончание торгов: 4 часа Продавец: MEGADOM (3445)
Vit&Co EXCLUSIVE 1.01ct 6.8x5mm Природный нелеченый вишневый рубин Мадагаскар 299.00 р.  0 ставок 9000.00 р.  блиц-цена Бангкок    750.00 р Окончание торгов: 12 часов Продавец: Your World Jewelry (1796)
Большой лот переменные резисторы 78 шт. СП0 СП1 СП2 СП3 СП5, подстроечные и другие 350.00 р. Санкт-Петербург    300.00 р Окончание торгов: 20/04 15:44 Продавец: Carting (1367)
Сан Марино Официальный набор евро монет 2012 г 1 цента до 2 евро (8 монет) + 5 евро Джованни Пасколи 3350.00 р. Москва    самовывоз Окончание торгов: 20 часов Продавец: Evgeny1970 (4919)
Германия 1 марка 1934 год F (8.3.5) 550.00 р. Томск    90.00 р Окончание торгов: 18/05 05:56 Продавец: njvbx (139)
№1. НЕБОЛЬШОЕ ФОТО: 8х5см ! 1955 год. ФОТОПОРТРЕТ. СОВЕТСКИЙ СТИЛЬ ОДЕЖДЫ. ПРИЧЁСКА. МОДА. 15.00 р.  0 ставок Самара    75.00 р Окончание торгов: 17/04 12:47 Продавец: Самарчанка (3057)
SP34063A — 1.5A DIP-8 Buck_Boost_Inverting DC-DC Switching Regulator 16.00 р. Киров    250.00 р Окончание торгов: 04/06 21:21 Продавец: Alisa_F15 (243)
BF245A, BF245B транзистор 10.00 р. Нижний Новгород    договорная Окончание торгов: 19/04 19:38 30 штук продано Продавец: Галина_b (55)
1:72 Messerschmitt Bf 108B/D Taifun In Luftwaffe Service от Fly 1350.00 р.  0 ставок 1450.00 р.  блиц-цена Москва    бесплатно! Окончание торгов: 14/04 08:09 Продавец: GregSon62 (188)
B3 25 сентимес 1963г KM#45a.1 Люксембург, 25 сентим Алюминий, 18 мм, 0,8 г 50.00 р. Калининград    60.00 р Окончание торгов: 15/05 17:31 Продавец: cандр73 (4674)
1:72 Messerschmitt Me 262 A-1a, A-2a, B-1a, or B-1a/U1 от Jo-Han 1450.00 р.  0 ставок 1550.00 р.  блиц-цена Москва    бесплатно! Окончание торгов: 13/04 18:21 Продавец: GregSon62 (188)
0.78КТ 5.8mm ПРИРОДНЫЙ БРИЛЛИАНТ аидео VL208 351.00$ Москва    10.00$ Окончание торгов: 18/05 17:25 Продавец: dvp1974 (5157)
Bf-108b Taifun 1:48 Eduard 1600.00 р.  0 ставок 1650.00 р.  блиц-цена Тула    350.00 р Окончание торгов: 5 часов Продавец: yakmodels (165)
1 талер 1797 B Германия Пруссия Король Фридрих Вильгельм II 350.00 р. Тюмень    300.00 р Окончание торгов: 22 часа Продавец: TYTTA (1807)
5 штук ADSL WI-FI РОУТЕР sagemcom 2804 v7 2500.00 р. Абакан    800.00 р Окончание торгов: 2 дня Продавец: ZUEW (104)
1 пфенниг 1868 B Саксония 600.00 р. Ростов-на-Дону    150.00 р Окончание торгов: 17/04 13:54 Продавец: PiastrR (636)
0.95-1.05 ММ VVS2-VS2 F-G БРИЛЛИАНТЫ 50ШТУК КР17 3.00 р.  3 ставки Москва    800.00 р Окончание торгов: 13/04 21:30 Продавец: dvp1974 (5157)
1 БАТ. ТАЙЛАНД. M0a6d9eaa 25.00 р. Санкт-Петербург    120.00 р Окончание торгов: 01/06 13:05 Продавец: Andy_SPb (1971)
(1) Герой Советского Союза генерал армии Черняховский 80 лет со дня рождения Бронфенбрер 1986 год 10.00 р.  0 ставок Магнитогорск    договорная Окончание торгов: 17/04 12:51 Продавец: Ivan_Z (700)
Один рубль 1950 года копия монеты СССР 80 лет Ленину латунь 99.00 р.  0 ставок 150.00 р.  блиц-цена Тейково    100.00 р Окончание торгов: 2 дня Продавец: BESTmani. (13972)
1, 2, 5 евроцентов D 2004, D 2005, A 2012 года Германия (евроценты) 50.00 р.  0 ставок Симферополь    80.00 р Окончание торгов: 18/04 00:42 Продавец: mozart67 (400)
1 рубль 2014 расколы, все разные. 5 монет с разными расколами одним лотом. 350.00 р.  0 ставок Нижний Новгород    150.00 р Окончание торгов: 2 дня Продавец: Серж-НН (949)
BB-крем 5 в 1 для лица BB CEST MAGIC. Совершенство кожи, оттенок 01, очень светлый, 30 мл, L’,O 840.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (757)
B8.084a.ЛИТВА. НАБОР ИЗ 5-ТИ МОНЕТ. 1999-2010г. UNC. 340.00 р. Удельная    договорная Окончание торгов: 05/05 23:49 Продавец: garin (5573)
1 пиастр,Индокитай Французский ,1902 A KM#5a.1 серебро 3900.00 р. Торг уместен Старая Русса    150.00 р Окончание торгов: 09/06 01:11 Продавец: UBC (416)
0.97 ct ШПИНЕЛЬ НАТУР. ТАНЗАНИЯ 5.8 x 5.8 x 3.0 мм 1390.00 р.  0 ставок 1400.00 р.  блиц-цена Чехов    200.00 р Окончание торгов: 2 дня Продавец: SERGE63 (1510)
5.2.. монета иностранная одним лотом вес 110,8 гр 5.00 р.  6 ставок Тула    100.00 р Окончание торгов: 14/04 20:00 Продавец: oks75 (4881)
1 рубль 1999 СПМД 8 штук 145.00 р.  0 ставок 150.00 р.  блиц-цена Архангельск    80.00 р Окончание торгов: 15/04 12:48 Продавец: shrek291 (3387)
0.86ct АЛЬМАНДИН ГРАНАТ НАТУР. 8.1 x 5.1 x 3мм 350.00 р.  0 ставок Чехов    200.00 р Окончание торгов: 19 часов Продавец: SERGE63 (1510)

Сплиттер ADSL

— купить разветвитель ADSL с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для сплиттера ADSL. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший сплиттер для рекламы в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели рекламный сплиттер на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сплиттере рекламы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести splitter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Объяснение фильтров ADSL

Написано Томи Энгдалом 2004

Основы ADSL и телефона

Телефонные провода изначально предназначались для передачи «коммерческих речей». между вашим домом и телефонной станцией.При этом используется диапазон частот от 300 до 3400 герц. эта система называется PSTN (телефонная сеть общего пользования).

ADSL использует частоты, намного превышающие эту речевую полосу, чтобы переносить быстрый трафик данных. Системы ADSL обычно используют частоты от 25 кГц до около 1,1 МГц.

Поскольку системы PSTN и ADSL работают на разных частотах, их можно переносить по одной и той же паре проводов одновременно при подходящих условиях эксплуатации. Голосовые вызовы работают в диапазоне от 300 Гц до 3 Гц.4 КГц, а также включают питание постоянного тока (0–72 В постоянного тока при положенной трубке, обычно ток 0–60 мА и более низкое напряжение при положенной трубке) и исходное напряжение (обычно 40–80 В переменного тока при частоте 20–25 Гц). Система голосового телефона согласована с импедансом 600 Ом (или близким к нему) на голосовых частотах. Технология ADSL работает в диапазоне от 26 кГц до 1,1 МГц и рассчитана на сопротивление около 100 Ом. Поскольку два частотных спектра не перекрываются, из этого следует, что и данные, и голос могут присутствовать одновременно на одной паре медных проводов.Различные импедансы имеют основные и технические причины. Импеданс телефонной проводки обычно составляет около 100–120 Ом на частотах, используемых системой ADSL. Импеданс кабеля несколько выше в диапазоне голосовых частот, значительно выше 100 Ом и там, где историческое значение импеданса составляет 600 Ом (кабель может быть не совсем 600 Ом для голоса, но это то, для чего предназначены устройства).

Зачем нужны разветвители / фильтры

Когда ADSL и PSTN работают на одной и той же линии одновременно, электроника внутри обычного телефона может быть проблемой для высокочастотных сигналов ADSL: сигналы ADSL могут ослабляться (высокая емкость на телефонном входе, возможные резонансы внутри телефона, несоответствие импеданса) и сигналы ADSL могут быть слышны как шум на некоторых телефонах (электроника телефона демодулирует высокочастотный сигнал за пределами рабочего диапазона до шума голосовой частоты).Чтобы эти системы были разделены и они не мешали друг другу, необходимо отделить эти два компонента от телефонной линии в вашем доме.

Вот тут-то и пригодится фильтр / разветвитель. Разветвитель / фильтр ADSL POTS позволяет в полной мере использовать частотный спектр медной линии 1,1 МГц, не позволяя телефонной и ADSL-системам создавать помехи друг другу.

Фильтр ADSL обычно представляет собой небольшую пластиковую коробку с коротким проводом, который подключается к вашей телефонной розетке, и двумя выходами: один для модема ADSL, а другой — для телефона.Некоторые фильтры имеют только один телефонный выход. Фильтр ADSL выбирает полосу частот для каждого из выходов, телефона или ADSL, и отправляет только правильный диапазон на соответствующий разъем. На телефонный выход поступают только телефонные частоты (от постоянного тока до 3,4 кГц). а выход ADSL хорошо передает более высокие частоты (выше 25 кГц).

Для хорошей работы системы очень важно, чтобы все остальное телефонное оборудование было отделено от сигналов ADSL с помощью разветвителя / фильтра — это оборудование включает в себя телефоны, автоответчики, «нормальные» компьютерные модемы и т. Д. И т. Д.

Советы:

• Все телефоны или другое оборудование должны проходить через фильтр.
• Убедитесь, что сигнал ADSL проходит только через один фильтр / разветвитель.
• Это может быть один и тот же фильтр / разветвитель для всех телефонов.

Как в реальной жизни ADSL фильтры дома, на работе

Сигнал на телефонный выход обычно проходит через фильтр нижних частот. так что голосовые частоты (частоты до 3,4 кГц) хорошо получаются хотя, но более высокие частоты фильтруются.Эта фильтрация обычно состоит из LC-фильтра нижних частот, предназначенного для некоторых подходящих рабочая частота от 4 до 20 кГц (между полосами голоса и ADSL). Этот вид фильтра приводит к тому, что высокие частоты сигнала ADSL будет сильно ослаблен (обычно не менее 30 дБ с хорошим фильтром) поэтому сигнал, поступающий на ваше телефонное оборудование, не содержит такое количество высокочастотных сигналов, которые могут вызвать шум. Телефонный LC-фильтр также сконструирован таким образом, что сопротивление фильтра по направлению к линии, по которой проходят сигналы ADSL, велико на высоких частотах, что означает, что это телефонное оборудование и кабели, связанные с ними, выглядят так, как будто они выглядят высокочастотными сигнализирует о том, что они не будут «отключены от основной линии».линия.

Разветвитель ADSL POTS представляет собой просто серию связанных катушек индуктивности и параллельных конденсаторов, образующих фильтр нижних частот, который ослабляет высокочастотные данные ADSL и позволяет только голосовым частотам достигать телефона. Последовательная катушка индуктивности показывает высокий импеданс на высоких частотах, поэтому сигналы ADSL в линии не ослабляются.

Общие технические требования к конструкции фильтра ADLS должны быть примерно такими:

• Обратные потери на голосовых частотах (против 600 Ом) должны быть достаточно хорошими.
• Не следует слишком сильно изменять частоту голосового диапазона.
• Не должно иметь слишком высокого последовательного сопротивления (коммерческие фильтры, кажется, имеют сопротивление всего контура от 50 до 100 Ом)
• Фильтр должен пропускать постоянное напряжение между наконечником и кольцом POTS (обычно o-72 В)
• Фильтр должен хорошо пропускать кольцевые напряжения (от 40 В до 80 В (среднеквадратичное значение) на любой частоте от 15,3 Гц до 68 Гц с составляющей постоянного тока в диапазоне от 0 до 72 В)
• Фильтр должен
• Все требования должны выполняться при наличии токов контура POTS (обычно около 0-40 мА, в некоторых случаях может достигать 120 мА)

Выходной сигнал ADSL от фильтра (если он есть), как правило, представляет собой нефильтрованный линейный сигнал (обычные домашние устройства ADSL не должны беспокоиться о линейном напряжении и голосовых сигналах.

Разветвители ADSL в центральном офисе

Когда оператор устанавливает систему ADSL в центральный офис, они устанавливают фильтры разветвителя ADSL на конце центрального офиса телефонного провода. Фильтры в центральном офисе в основном такие же функциональные потребности в качестве домашних единиц, они должны уметь разделять разные сигналы и разделять эти два сигналы на разные выходы. Типичный фильтр-разветвитель ADSL центрального офиса — это устройство, которое g имеет множество фильтров, встроенных в один пакет.Для каждого исходящего линия есть одно соединение PSTN (идет в центральный офис телефонное центральное оборудование) и один для подключения ADSL (идет к стойке DSLAM, которая завершает ADSL-соединения). Типичный разветвитель ADSL в центральном офисе имеет последовательные конденсаторы. (хорошо блокирует постоянный ток телефонной линии, ослабляет сигнал вызова звучно, но хорошо передает сигналы ADSL) между линией и выходом ADSL, идущим в DSLAM.

Поскольку фильтр-разветвитель ADSL подключается непосредственно к среде абонентского контура, он также должен обеспечивать некоторую защиту от перенапряжения от внешнего наведенного напряжения, которое может повредить любое подключенное оборудование или подвергнуть опасности людей, взаимодействующих с установленным оборудованием.Разветвители ADSL в центральном офисе обычно включают в себя компоненты защиты от перенапряжения для защиты ADSL DSLAM от перенапряжений в линии. Некоторые выходы ADSL с фильтром обеспечивают защиту от высокочастотных переходных процессов и эффекта импеданса, которые возникают во время операций POTS (переходные процессы вызывного сигнала, переходное состояние при снятии трубки, переходное состояние при снятии трубки и т.

Вот некоторые характеристики, относящиеся к разветвителям ADSL в центральном офисе:

• Арт. 1: ETS 300 001: подключение к коммутируемой телефонной сети общего пользования
• Арт.3: ITU-T K21 Устойчивость абонентского терминала к перенапряжению и токам

Пример коммерческого ADSL-фильтра: ELEXI ADSL-фильтр

Следующие фотографии, принципиальная схема и текст пытаются описать, как ADSL-фильтр, продаваемый ELEXI (номер товара 440072 «ADSL пухелинсовитин USA / USA GP4C») работает. Этот фитлер ADSL выбран в качестве примера, потому что у меня случился владеть одним, и конструкция этого фильтра довольно проста (= легко понять).

Фото 1: Фильтр ELEXI ADSL за пределами видимости

Фото 2: Открыт ADSL-фильтр ELEXI

Фото 2: Крупный план печатной платы со стороны фильтра.Соединительные провода телефонной линии идут вверху справа и провода, идущие к телефонному разъему, оставляют слева внизу.

Рисунок 1: Принципиальная электрическая схема электронной платы печатной платы фильтра.

Телефонная линия в центральный офис (по которой передаются сигналы ADLS и PSTN) идет в левую часть этого фильтра, а телефон — в правую сторону. Этот фильтр состоит из LC-фильтра нижних частот, изготовленного из последовательно соединенная катушка (полное сопротивление 10,260 мГн на провод) и конденсатор 22 нФ между проводами.Они образуют фактический фильтр. После этого LC-фильтра есть резисторы, чтобы сделать фильтр свойства имеют надлежащее согласование импеданса для голосовых частот (должно быть около 600 Ом). Кажется, у этого фильтра есть один Предохранитель на выходе 1A для защиты цепи от некоторых катастрофических повреждение (что это защитило бы снова ..).

Общее последовательное сопротивление такого фильтра составляет один телефонный провод был около 45 Ом, а это значит, что фильтр добавляет к сопротивлению телефонного провода около 100 Ом.Последовательные резисторы и внутреннее сопротивление катушки уменьшают несоответствие импеданса, которое просто подключает конденсатор к телефону, провода вызовут. Если мы посмотрим на конструкцию схемы с только сопротивлениями и емкостями в нем, это довольно близко к простой модели 0,5 км провода телефонного кабеля 0,5 мм. Импеданс катушки на частотах голоса будет 20-200 Ом, вызывая некоторое рассогласование и затухание на высоких телефонных частотах. Конденсатор имеет сопротивление около 250-2500 Ом при голосовой связи. частоты.Обратные потери на голосовых частотах (против 600 Ом) будут приемлемо с такой схемой.

Катушки в этой схеме построены на ферритовых сердечниках, боппиновые сердечники для самых высоких значений индуктивности и 40 мкГн катушки намотаны на небольшие ферритовые тороиды. Я сомневаюсь, что часть катушки состоит из трех отдельные катушки, чтобы фильтр хорошо работал при высокие частоты. Катушка 10 мГн имеет много витков, поэтому на высоких частотах его производительность может не лучший (потенциальные резонансы катушки и т.), но у тех высокие частоты, которые имеют катушки меньшего номинала уже достаточно ослабил сигнал. Получение трех различные катушки в серии обеспечивают лучшую производительность на все частоты.

Источники информации и ссылки

Содержание этого документа основано на моих собственных знаниях в этой области, лабораторные измерения на коммерческом фильтре ADS и следующие документы:

Интернет — Приведет ли подключение телефонной линии напрямую без разветвителя к какому-либо ущербу для моего ADSL-маршрутизатора?

Интернет — Приведет ли подключение к телефонной линии напрямую без разветвителя моему ADSL-маршрутизатору? — Суперпользователь

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Super User — это сайт вопросов и ответов для компьютерных энтузиастов и опытных пользователей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 10 лет, 6 мес назад

Просмотрено 33k раз

Я подключил телефонную линию (RJ11) непосредственно к моему ADSL-маршрутизатору D-link.Но светодиод ADSL на маршрутизаторе не светится, маршрутизатор не обнаруживает ADSL, поэтому набор номера не подключается. Я не собираюсь использовать телефон для передачи голоса, поэтому разветвитель как таковой мне не нужен. Будет ли так работать ADSL-роутер? Или мне нужен сплиттер между ними?

Создан 01 окт.

Detjdetj

9343 золотых знака1414 серебряных знаков2323 бронзовых знака

Насколько мне известно, без фильтра, когда кто-то звонит по телефону, ваше интернет-соединение разрывается.Поскольку вы не планируете совершать голосовые вызовы по линии, проблем быть не должно.

Создан 01 окт.

Джо Тейлор, Джо Тейлор

12.3k77 золотых знаков4747 серебряных знаков6969 бронзовых знаков

0

Нет проблем с подключением модема DSL напрямую к розетке.Я бегал так много лет.

Создан 01 окт.

От фильтра / разветвителя DSL:

Типовая установка для существующего дома предполагает установку фильтров DSL на каждом телефоне, факсе, модем голосового диапазона и другой голосовой диапазон устройство в доме, оставив DSL модем как единственное нефильтрованное устройство.

Это позволит избежать прерывания соединения при входящих вызовах.

Создан 01 окт.

ГарримЧаррим

356k2222 золотых знака399399 серебряных знаков745745 бронзовых знаков

A Фильтр / разветвитель DSL — это аналоговый фильтр нижних частот, устанавливаемый между аналоговыми устройствами (такими как телефоны или аналоговые модемы) и простой старой телефонной линией (POTS), чтобы предотвратить помехи между такими устройствами и цифровым абонентом. линия (DSL), работающая на той же линии.Без фильтров DSL сигналы или эхо от аналоговых устройств в верхней части своего частотного диапазона могут привести к снижению производительности и проблемам с соединением с услугой DSL, в то время как сигналы от службы DSL в нижней части своего диапазона могут привести к линейному шуму и другим проблемам для аналоговые устройства.

Важно помнить следующее:

Фильтр / разветвитель (и ваш модем ADSL) должен быть подключен НЕПОСРЕДСТВЕННО к входящей линии обмена и НЕ должен сначала проходить через встроенный фильтр.Все аналоговые устройства / телефоны подключаются через встроенный фильтр.

Создан 16 фев.

zck00zck00

3111 бронзовый знак

2

Разветвитель телефонной линии необходимо использовать только в том случае, если вы подключаете телефон к той же настенной розетке, что и ваш DSL-модем / маршрутизатор.Нет телефона, который нужно подключить к этому же разъему? Разветвитель не нужен; не использовать фильтр; никто не пострадал.

Создан 06 янв.

Суперпользователь лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Как подключить фильтр ADSL, Руководство по настройке фильтра ADSL

Что такое ADSL-фильтр?

ADSL-фильтр — это небольшое устройство, которое устанавливается между телефоном и розеткой.Фильтр используется для отделения сигнала ADSL от вашей телефонной линии.

Фильтр необходим по двум причинам:

1. Модем может создавать помехи или помехи на телефонной линии.
2. Соединение ADSL может не подключаться, отключаться или замедляться.

Все телефонные устройства на телефонной линии с поддержкой ADSL требуют установки фильтра. Это снижает вероятность возникновения проблем с домашним телефоном и интернет-услугами.

Примечание: Для работы ADSL-модема не требуется фильтр.

Где мне нужно будет подключить фильтр?

Фильтр ADSL требуется для всех телефонных устройств, которые подключаются к вашей телефонной линии с поддержкой ADSL.

Ниже приведен список наиболее распространенных телефонных устройств, требующих фильтрации.

• Проводные / беспроводные телефоны
• Автоответчики
• Факсы
• Возврат к базе / Система охранной сигнализации
• Foxtel
• EFTPOS
• Medi-alarm
• Любые другие устройства, подключенные к вашей телефонной розетке

Как подключить ADSL-фильтр?

Подключение фильтра ADSL — быстрый процесс.

Большинство фильтров имеют 3 порта:

• Розетка / Линия
• Телефон
• ADSL-модем

Шаг 1

Подключите телефонную линию от настенной телефонной розетки к порту «Wall Socket / Line» на фильтре.

Примечание: Некоторые фильтры имеют кабель, прикрепленный к линейному порту, в некоторых случаях этот кабель невозможно удалить.

Шаг 2

Подключите телефонную трубку к порту «Телефон» на фильтре.

Шаг 3

Подключите модем ADSL к порту «модем ADSL» на фильтре.

Фильтры должны быть подключены в следующей конфигурации:

Повторите шаги 1 и 2 выше для каждого телефонного устройства, подключенного к вашему дому.

Примечание: Для телефонных устройств в разных частях дома также потребуется установка фильтра / разветвителя. Старайтесь не забывать телефонные аппараты в гараже, кабинете или пристройке.

TeleWell Electric Co., LTD

Разветвитель ADSL A-131 / D

．ADSL-модем, телефонный разъем US (RJ11), линия C / O Штекерный вход США ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно к домашней телефонной линии ．Можно использовать как разветвитель ADSL

A-131 / S ADSL Filte

．Разъем для телефона (RJ11), доступен штекерный вход C / O линии США ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно к своей домашней телефонной линии ．Можно использовать как фильтр ADSL

Разветвитель ADSL A-132

．Разъем RJ11 для модема ADSL, телефонный разъем для США (RJ11), доступный линейный вход для США (RJ11) ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно в дом телефонная линия. ．Может использоваться как разветвитель ADSL

A-132/84 Разветвитель разъема ADSL RJ11 / RJ45

．ADSL-модем с разъемом RJ11 / RJ45, телефонным разъемом US / ISDN (RJ11 / RJ45), разъемом переключающей линии США / ISDN (RJ11 / RJ45) домашний пользователь должен подключить модем ADSL непосредственно к домашней телефонной линии

Разветвитель ADSL A-137

．Разъем RJ11 для модема ADSL, телефонный разъем для США (RJ11), США (RJ11) Линейный входной разъем для США (RJ11) с сетевым фильтром ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить ADSL модем прямо в домашний телефон

A-501

А-501/84 * 4.5 м, катушка удлинителя для ADSL с использованием 2 пар телефонных шнуров 15 футов (4,57 м) модульной вилки MP-84 на одном конце, одиночная розетка 8p4c на розетке катушки.

Разветвитель ADSL B-136

．ADSL-модем, телефонная розетка в Бельгии, доступен вход C / O для Бельгии ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно к домашней телефонной линии ．Может использоваться как ADSL фильтр

Разветвитель ADSL DM-136

．ADSL-модем, телефонная розетка для Дании, доступен вход C / O для Дании ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно к домашней телефонной линии ．Может использоваться как разветвитель ADSL.

F-136 ADSL разветвитель

．Модем ADSL, телефонный разъем, Франция, Франция Доступен линейный вход C / O ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно к домашней телефонной линии. ．Может использоваться в качестве Разветвитель ADSL.

Разветвитель ADSL GA-136

．ADSL-модем, телефонный разъем для Германии, доступен линейный вход для Германии ．Разветвитель ADSL — это небольшой телефонный адаптер, который позволяет домашнему пользователю подключить модем ADSL непосредственно к домашней телефонной линии. ．Может использоваться как разветвитель ADSL.

1 │ 2 │ 3

А. Как установить разветвитель ADSL

ADSL INTERNET, необходимо установить фильтры (разветвитель) на все телефонные гнезда (одинаковые не подключен). Этот фильтр ADSL отделяет обычный телефонный сигнал от цифрового сигнала. Если разветвитель установлен неправильно, телефонный звонок будет нарушен сильным паразитным сигналом (от ADSL) и связь ADSL будет нарушена (отключение от Интернета).

Схема установки фильтров ADSL:

A1. 1 телефонный фиксатор, 1 разветвитель ADSL

Первый случай, одна единственная телефонная розетка в здании, фильтр ADSL расположен между настенной розеткой и другими телефонными розетками.

A2. Несколько настенных телефонных защелок, 1 разветвитель ADSL у розетки

Второй корпус, две (или более) розетки на одной телефонной линии только на розетке: фильтр ADSL изначально на каждом.

A3.Телефонная установка с добавочными номерами

Третий и четвертый корпуса, две или более телефонных розетки, но с удлинителями. Схема немного видоизменена в зависимости от положения модема и ADSL роутера

.

A4. ADSL с подключением ISDN, VDSL

Пятый случай, использование линии ISDN. Линейный телефон (-а) прибывает к провайдеру через определенный коробка, которая соединяет 2 телефонные линии через одну телефонную пару.Это требует особого ADSL (не один специальный разъем) фильтр и (обычно высший тип подключения типа RJ45) совместимый ADSL модем (приложение Б). Напомним, что в каждом блоке ISDN телефонной линии есть 2 выхода: 1 аналоговая линия и 1 цифровая линия ISDN (для телефона и модема ISDN).

А5. Обычный разветвитель ADSL

Также можно спросить у Belgacom (Бельгия) или France Telecom установит специальный сплиттер ADSL на входе телефонной связи который фильтрует все телефонные ловушки.Это в частности обязательно, если вы используете телефонную станцию ​​или сигнализацию защиты здание с отзывом в случае тревоги по внешнему телефонному номеру.

В отношении:

FLUKE NETWORKS ADSL SPLITTER Тестовое оборудование Наборы стыков — Наборы циферблатов — Вставки DSL — ADSL

TEST ADSL	Тестовое оборудование	Наборы стыков — Наборы клавиш — Вставки	DSL- ADSL	DSL- ADSL

Предупреждение: Этот продукт может подвергнуть вас воздействию химических веществ, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

Описание продукта

FLUKE / HARRIS DRACON ADSL SPLITTER # 10410-100 НОВИНКА Разветвитель FLUKE / HARRIS DRACON ADSL / POTS — это первый портативный разветвитель с мостовым соединением.
