Устройство и сравнение аккумуляторных батарей

Современную жизнь невозможно представить без электронных устройств. Для их работы требуются автономные источники питания. Аккумулятор – прибор способный под действием электрического тока накапливать энергию, а затем и отдавать ее в виде того же электрического тока. Рассмотрим различные виды аккумуляторов, их строение, особенности, сильные и слабые стороны.

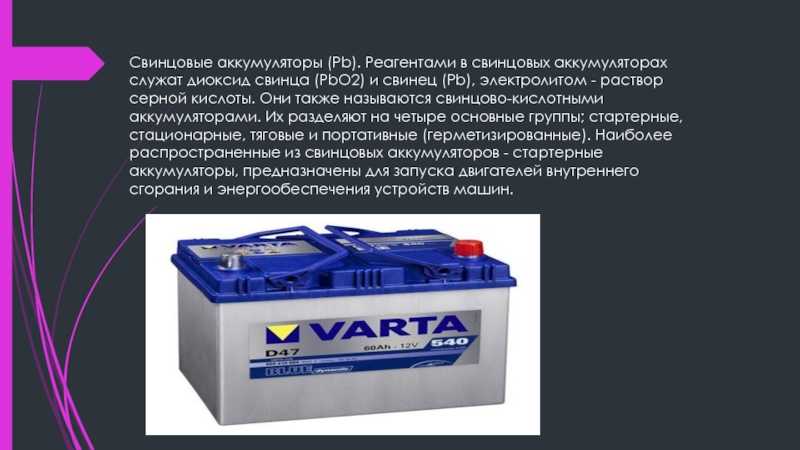

Свинцово-кислотные – Pb.

Один из самых старых и широко распространенных видов аккумуляторных батарей. Был изобретен аж в 1859 году. Обычно представляют собой именно батарею из трех-шести секций соединенных последовательно. Каждая секция содержит положительный и отрицательный электроды в виде решеток из сплава свинца с добавлением сурьмы и различных примесей. Решетки погружены в электролит – серную кислоту разбавленную дистиллированной водой. В аккумуляторах для бытовых источников бесперебойного питания электролит сгущен раствором силикатов натрия до состояния пасты. На фото батарея для ИБП.

Одна секция в полностью заряженном состоянии выдает 2.11-2.17 вольт, что в сумме, при трех-шести секциях обеспечивает напряжение 6-12 В.

Применяются в автомобилях, источниках бесперебойного питания, аварийном электроснабжении. Можно встретить в ручных галогеновых прожекторах, в некоторых фонарях с раздельным расположением лампы и аккумуляторного блока.

Достоинства. Способны отдавать большой ток, широкий диапазон рабочих температур, относительно малая потеря емкости при отрицательных температурах, не имеют «эффекта памяти», долгий срок службы в благоприятных условиях и при правильном обслуживании.

Недостатки. Большой вес и размеры, подвержены саморазряду при хранении, при глубоком разряде теряют емкость или вообще выходят из строя, некоторые модели требуют обслуживания.

Никель-кадмиевые — NiCd.

Никель-кадмиевые аккумуляторы были изобретены всего на 40 лет позже свинцово-кислотных, но распространения не получили из-за высокой стоимости компонентов для их производства. Первые промышленные изделия появились лишь в середине 20 века.

Широко распространены в виде источников питания для портативной электроники, ручного инструмента. Имеют очень низкое внутреннее сопротивление, за счет чего могут быстро заряжаться и отдавать большие токи. Лучше всего подходят для устройств с непродолжительным высоким потреблением тока. Рабочее напряжение одного элемента – около 1.37 В. Ниже показаны некогда распространенные модели аккумуляторов для портативной электроники.

Это единственный вид аккумуляторов, который рекомендуется хранить в полностью разряженном состоянии. Несколько «тренировочных» циклов – глубокий разряд и полный заряд приводят батарею в работоспособное состояние после длительного хранения.

В области портативной электроники последнее время уступают свои позиции никель-металлгидридным аккумуляторам.

Достоинства. Способность отдавать большие токи и быстро заряжаться, работать при низких температурах, удобство при хранении, долгий срок службы (для промышленных моделей может исчисляться десятилетиями).

Недостатки. Присутствует «эффект памяти», относительно малая емкость, высокий саморазряд при хранении (около 10% в месяц).

Никель-металлгидридные — NiMH.

Были разработаны в 80х годах двадцатого века в качестве замены никель-кадмиевых аккумуляторов и успешно их заменяют во многих областях применения. При равных габаритах имеют примерно на треть большую емкость, но меньший срок службы и больший в 1.5-2 раза саморазряд. При разряде держат стабильное напряжение и резко снижают его при полном истощении элемента. Почти лишены «эффекта памяти», напряжение одного элемента около 1.2 В. Оптимальный режим работы – разряд током не более 0.5 С (где С – номинальная емкость элемента. То есть, при емкости аккумулятора 2000 мАч максимально допустимый ток нагрузки не должен превышать 1 А).Хранить никель-металлгидридные аккумуляторы следует полностью заряженными, при низкой, но не ниже 0 градусов, температуре.

Основное применение – замена батарейкам формата АА или ААА. По внешнему виду и размерам полностью соответствуют никель-кадмиевым.

Достоинства. Отсутствие эффекта памяти, высокая емкость сразу после заряда, стабильное выходное напряжение.

Недостатки. Высокий саморазряд при хранении, значительная (до 30%) потеря емкости при низких температурах, малый срок службы (300-500 циклов заряд-разряд).

LSD (LowSelfDischarge) или аккумуляторы с низким саморазрядом появились гораздо позже и имеют ряд преимуществ в сравнении с обычными NiMH. Если традиционный аккумулятор за первый месяц хранения может потерять до 20% заряда, то для LSD гарантируется остаток более 75% заряда после трех лет хранения. Способность отдавать гораздо большие токи, до 2С. Более устойчивы к низкой температуре. Увеличенный в 2-3 раза срок службы. И всего пару недостатков – меньшая емкость и более высокая цена. Рекомендуются как для устройств с высоким потреблением тока: фотовспышки, мощные фонари, так и для длительного использования в малопотребляющих устройствах: пульты дистанционного управления, часы.

Достоинства. Низкий саморазряд, отсутствие эффекта памяти, сохранение емкости при низких температурах, способность отдавать большой ток, долгий срок службы (1000-1500 циклов).

Недостатки. Сравнительно малая емкость и высокая цена.

Литий-ионные.

Литий-кобальтовые — LiNiCo.

Традиционные литий-ионные аккумуляторы. Широко применяются для питания цифровых фотокамер, видеокамер, в батареях для ноутбуков, радиоуправляемых моделей, фонарей, на транспорте. В качестве катода в настоящее время используется графит, анод – оксид лития с кобальтом. Диапазон рабочих напряжений – от 2.5 до 4.2 В. Как и все литиевые аккумуляторы, имеют очень малый вес. Способны отдавать ток до 2С, но рекомендуемый длительный ток разряда не должен превышать 1С. Хранить рекомендуется при температуре около 5 градусов Цельсия заряженными до 40%. Подвержены старению с потерей емкости даже когда не используются. Средний срок хранения и использования составляет 5 лет.

При низких отрицательных температурах (ниже -20) могут невосстановимо терять емкость. Представляют опасность возгорания или взрыва при перезаряде или перегреве, поэтому всегда снабжаются устройствами защиты. Глубокий разряд приводит к полной неработоспособности аккумулятора. На фото показана серия литий ионных аккумуляторов AW размерами от 15266 (RCR2) до 18650.

Набор цифр написанный на литий-ионных аккумуляторах не что иное как обозначение геометрических размеров модели в миллиметрах. Расшифровывается следующим образом:

Возьмем 18650.

Первые две цифры – диаметр. 18 миллиметров.

Оставшиеся три – длина элемента с точностью до одной десятой доли мм. 650 – 65,0 мм.

Это правило применимо и для других моделей литиевых элементов.

Достоинства. Малый вес, высокая емкость, большой срок службы (500-1000 циклов), отсутствие «эффекта памяти», низкий саморазряд.

Недостатки. Чувствительны к перезаряду/переразряду, подвержены старению, опасны при перегреве, теряют емкость при низких температурах.

Литий-марганцевые — IMR.

В аноде аккумуляторов IMR используется марганец, а ионы лития расположены более плотно друг к другу. За счет этих особенностей, IMR более безопасны, устойчивы к быстрому заряду большими токами и способны отдавать токи до 5С. Используются в устройствах потребляющих большой ток: мощные фонари, радиоуправляемые модели. Выходное напряжение соответствует литий-кобальтовым моделям – от 2.5 до 4.2 В.

За счет низкого внутреннего сопротивления меньше нагреваются при использовании, более безопасны. Обычно не оснащаются встроенной защитной электроникой и лучше защищенных собратьев подходят для сборки батарей. При перезаряде элемент «потечет» или он просто испортится, без дополнительных пиротехнических эффектов. Обязательно наличие защитной электроники в зарядном устройстве.

Емкость IMR несколько ниже обычных литий-кобальтовых аккумуляторов, но, в тех условиях для которых они предназначены, LiNiCo значительно быстрее потеряют емкость либо вообще не смогут работать, отключившись из-за перегрузки. Срок службы и прочие характеристики схожи с литий-кобальтовыми элементами. IMR аккумуляторы AW отличаются от других моделей даже внешне.

Достоинства. Способность переносить большие токи заряда/разряда, безопасность, большой срок службы (более 500 циклов), удобны для сборки батарей из нескольких элементов.

Недостатки. Относительно низкая емкость, еще большая чувствительность к низким температурам (охлаждать ниже -10 не рекомендуется).

Литий-железофосфатные–LiFePO4.

Еще более молодые аккумуляторы, начали массово производиться лишь после 2003 года. По своим свойствам очень похожи на IMR, имеют схожие области применения. Отличие в сниженной емкости, способности работать под еще большими нагрузками (до 10С), более низкой стоимости комплектующих. Так же улучшены безопасность и срок службы. Химия этих элементов устроена таким образом что даже при критических нагрузках не происходит образования кислорода, следовательно, не растет давление внутри элемента. Срок службы может превышать 3000 циклов.

Литий-железофосфатные аккумуляторы настолько безопасны, что могут переносить даже такое обращение как на фото ниже. Аккумулятор питает светодиод, будучи полностью погруженным в емкость с водой.

Рабочее напряжение – от 2.0 до 3.3 В. Переразряд ниже 2 В губителен, небольшой перезаряд не вредит аккумулятору. Почти не чувствительны к отрицательным температурам.

Достоинства. Устойчивость к низким температурам, безопасность, долгий срок службы, неприхотливость, способность переносить большие токи заряда/разряда.

Недостатки. Малая емкость.

Литий-полимерные – LiPo.

Литий-полимерные аккумуляторы уже почти полностью вытеснили литий-ионные из сотовых телефонов, нашли широкое применение в радиоуправляемых моделях. В качестве электролита используется полимерный материал. Обычно литий-ионные аккумуляторы имеют цилиндрическую форму, литий-полимерные же дают инженерам большую свободу выбора. Минимальная толщина достигает 1 мм. Можно изготавливать миниатюрные модели различной формы. Обычно бытовые аккумуляторы предназначены для устройств с низким энергопотреблением, но существуют промышленные модели и модели для моделистов способные отдавать ток до 45С. Остальные характеристики сходны с обычными литий-кобальтовыми моделями. Срок службы 300-500 циклов, чувствительность к низким температурам, стареют, взрывоопасны при перегрузках, часто имеют встроенную электронику защиты.

Ниже показан аккумулятор сотового телефона без корпуса.

Достоинства. Существуют различных форм и размеров, в том числе гибкие модели. Некоторые модификации способны отдавать очень большой ток. Малый вес, большая плотность запасенной энергии, отсутствие «эффекта памяти», низкий саморазряд.

Недостатки. Потеря емкости при низких температурах, взрывоопасность при перезаряде/превышении допустимой нагрузки, подвержены старению.





источник: http://www. lumentorg.ru/review/compare-batteries/



      что это, значение, принцип работы

      В автомобилях и мотоциклах аккумулятор используется для запуска двигателя электростартером. Он служит вспомогательным источником электроэнергии при заглушенном двигателе или в случаях, когда генератор на малых оборотах не справляется с нагрузкой.

      Что такое аккумуляторная батарея

      Аккумулятор — это перезаряжаемый источник электроэнергии, используемый в машинах и мотоциклах. В автомобилях используются свинцово-кислотные аккумуляторные батареи. Этот выбор обоснован тремя качествами:

      • доступная цена;
      • высокая удельная энергоемкость;
      • низкое внутреннее сопротивление (большой пусковой ток).

      Принцип действия АКБ (автомобильной кислотной батареи) основан на реакции свинца и его диоксида. При разряде электроэнергия вырабатывается за счет взаимодействия свинца с серной кислотой (образование сульфата). Во время заряда окисляется свинец анода и восстанавливается диоксид свинца на катоде.

      Устройства состоят из последовательно соединенных секций («банок») напряжением 2 вольта. Напряжение зависит от сферы применения:

      • 6-вольтовые АКБ применяются на легкой моторной технике;
      • 12-вольтовые — на большинстве мотоциклов, автомобилей, грузовиков и автобусов с бензиновыми моторами;
      • 24-вольтовые — на тяжелых дизельных грузовиках и автобусах, на специальной и армейской технике.

      Какие бывают аккумуляторы. Виды аккумуляторов

      Аккумуляторные батареи делятся на два типа:

      • Пусковые, главное назначение первых — питание стартера двигателя. Они отличаются большим пусковым током, однако разрушаются при глубоком разряде и не могут долгое время выдавать большой ток. Такие АКБ устанавливаются на технику с двигателями внутреннего сгорания.
      • Тяговые, предназначенные для обеспечения ходовых двигателей электроэнергией. Они не могут выдать ток в сотни ампер, зато могут без вреда разряжаться «в ноль» — пластины не разрушаются при глубоком разряде. Более толстые прочные пластины кислотных тяговых АКБ увеличивают вес и стоимость устройств. Такие аккумы используются на электромобилях, погрузчиках и прочей технике с электродвигателями.

      В зависимости от сплава состава пластин и электролита, автомобильные пусковые АКБ делятся на следующие типы:

      • Сурьмянистые. Самая старая разновидность «аккумов», отличающаяся высоким содержанием сурьмы в свинцовых электродах (более 5%). Сурьма увеличивает прочность пластин, однако усиливает процесс электролиза — вода разлагается на кислород и водород. Такие аккумуляторы требуют постоянного контроля уровня содержимого банок и доливки дистиллированной воды.
      • Малосурьмянистые. АКБ с небольшим содержанием сурьмы (до 5%) медленнее выкипают и не требуют частых проверок уровня электролита. Это позволило создать необслуживаемые батареи, которые практически не требуют вмешательства. В отличие от кальциевых и гелиевых батарей, малосурьмянистые менее требовательны к показателям напряжения бортовой сети.
        Если напряжение на генераторе превышает норму, АКБ не разрушаются и не теряет емкость.
      • Кальциевые. Более современные модели, в которых свинец пластин содержит кальций вместо сурьмы. Это позволило еще больше снизить интенсивность газовыделения и уменьшить саморазряд. Они хранятся дольше, однако теряют емкость при систематическом перезаряде и резких скачках напряжения бортовой сети. Поэтому для старых отечественных авто с ненадежным электрооборудованием актуальны малосурьмянистые аккумы.

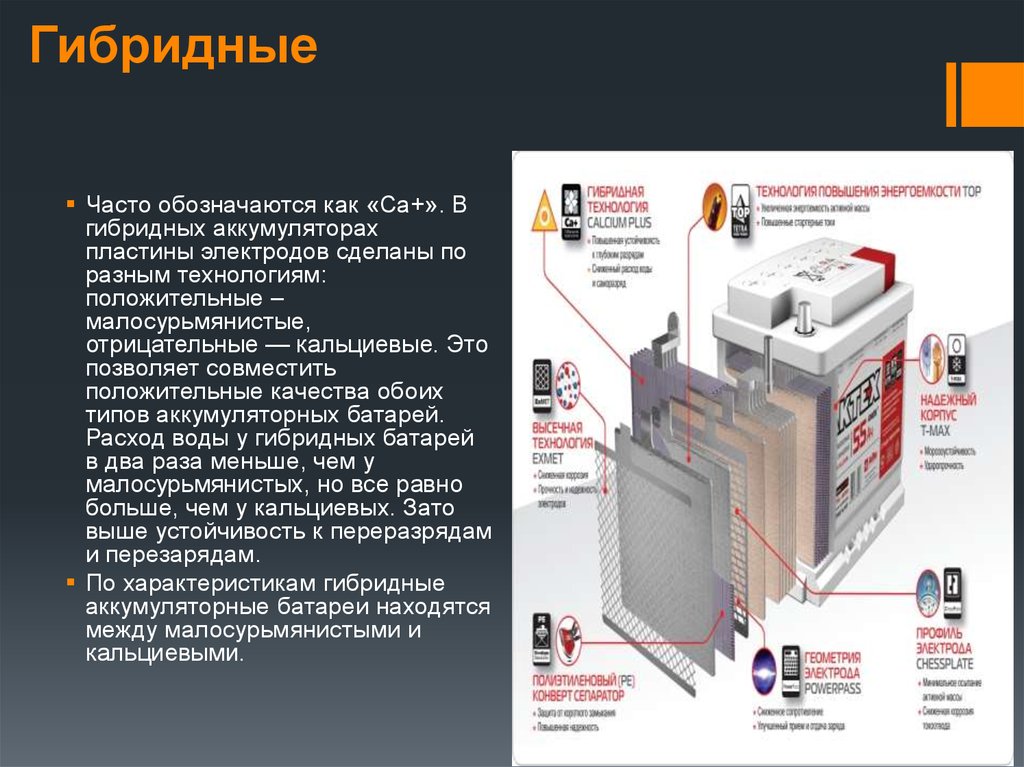

      • Гибридные. Малосурьмянистые аноды и кальциевые катоды таких устройств позволяют совместить положительные качества двух типов батарей. Они имеют средние характеристики: расход воды ниже, чем у сурьмянистых, устойчивость к перезаряду выше, чем у кальциевых.
      • Гелевые и AGM. Электролит в них находится в связанном гелеобразном состоянии. Это исключает возможность утечки кислоты при повреждении или опрокидывании аккума. AGM-устройства заполнены пористым материалом, предотвращающим осыпание пластин.
        Высокая цена, резкое падение емкости при низкой температуре и уязвимость к большому току заряда делает их востребованными лишь на дорогих иномарках, оборудованных системами «стоп-старт».

      Отдельно стоит отметить два вида батарей, используемых на технике с электроприводом:

      • Щелочные. Никель-железные и никель-кадмиевые аккумы со щелочью вместо кислоты отличаются устойчивостью к глубокому разряду и долговечностью. Однако они обладают высоким внутренним сопротивлением и не могут выдать ток, достаточный для работы стартера.
      • Литий-ионные. Изделия отличаются высокой энергоемкостью и быстрым зарядом. Однако они дорого стоят, чувствительны к температуре и быстро теряют емкость. Их используют на электромобилях типа Tesla, Nissan Leaf.

      Щелочные и литиевые батареи не применяются в качестве пусковых.

      Из чего состоит аккумулятор автомобиля (конструкция аккумулятора)

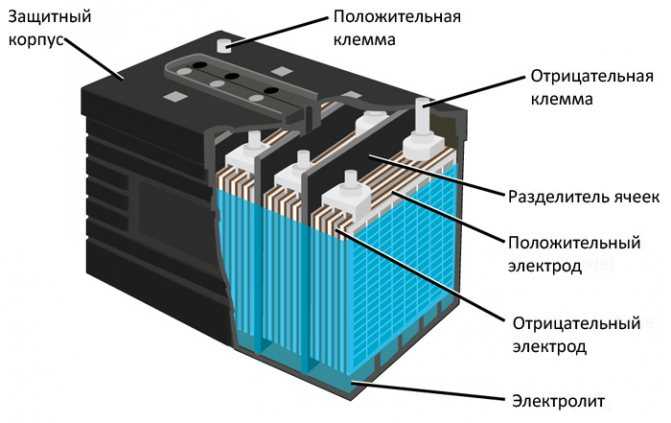

      12-вольтовая аккумуляторная батарея состоит из корпуса с отделениями для 6 ячеек. В ячейки помещены сборки из положительных и отрицательных электродов, разделенных сепараторами. Перемычки обеспечивают электрический контакт между анодами и катодами соседних банок. К крайнему катоду и аноду подключена отрицательная и положительная клеммы. Банки заполнены электролитом — водным раствором серной кислоты. Для его заливки и контроля уровня в крышке корпуса имеются пробки.

      Основные характеристики автомобильного аккумулятора

      При выборе аккума для машины следует обратить внимание на такие показатели:

      • Емкость — количество электроэнергии, которую может отдать аккумулятор до момента полного разряда.
      • Напряжение, которое должно соответствовать напряжению бортовой сети.
      • Пусковой ток, определяющий эффективность работы аккумулятора.
      • Полярность — расположение положительной и отрицательной клеммы. Если расположить АКБ лицевой частью к себе (стороной с клеммами), при прямой полярности плюс находится слева, при обратной — справа. В отечественных авто и большинстве иномарок предусмотрены аккумы с прямой полярностью.
      • Габариты. Слишком большую или маленькую батарею не получится закрепить на штатном месте.

      Следует учитывать тип АКБ. Для машин с системами «старт-стоп» нужно покупать гелевые и AGM-системы, а на более простые авто следует ставить кальциевые и гибридные.
