Активный разветвитель тв сигнала на 3 телевизора. Активный разветвитель ТВ сигнала на 3 телевизора: выбор и подключение

Как выбрать активный разветвитель ТВ сигнала на 3 телевизора. Какие бывают типы разветвителей. Как правильно подключить разветвитель к нескольким телевизорам. На что обратить внимание при покупке.

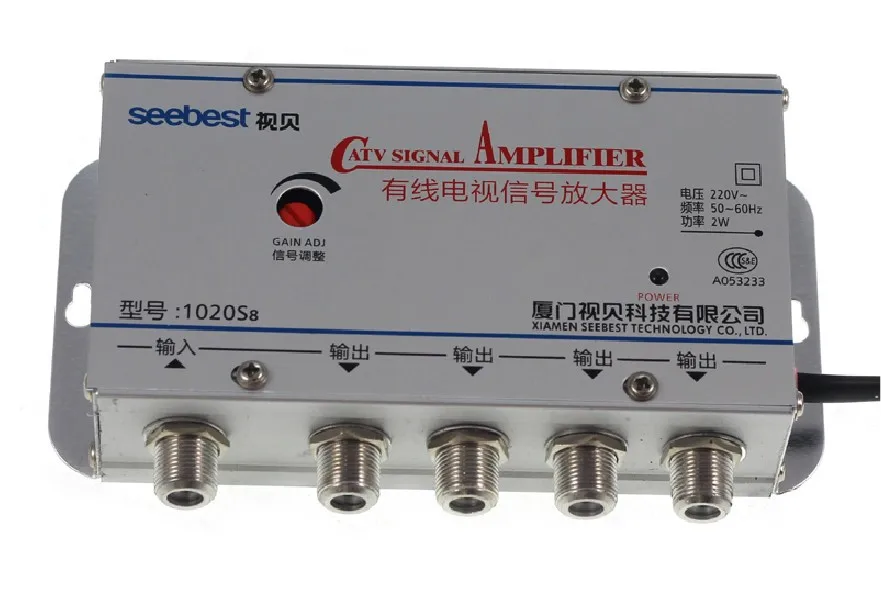

Что такое активный разветвитель ТВ сигнала

Активный разветвитель ТВ сигнала — это устройство, которое позволяет подключить несколько телевизоров к одному антенному кабелю или кабелю от ТВ-приставки. В отличие от пассивных разветвителей, активные модели усиливают сигнал, компенсируя его потери при разделении.

Основные преимущества активных разветвителей:

• Усиление сигнала до 15-20 дБ
• Возможность подключения до 3-4 телевизоров без потери качества картинки
• Работа с цифровыми и аналоговыми сигналами
• Широкий диапазон частот (обычно 5-2400 МГц)

Активные разветвители особенно актуальны, если расстояние от антенны до телевизоров большое или используется несколько ТВ-приемников.

Типы активных разветвителей ТВ сигнала

Существует несколько основных типов активных разветвителей:

По количеству выходов:

• На 2 телевизора
• На 3 телевизора
• На 4 телевизора
• Многопортовые (8 и более выходов)

По типу питания:

• От электросети 220В
• От USB-порта телевизора
• От встроенного аккумулятора

По типу разъемов:

• F-разъемы
• IEC-разъемы
• Комбинированные

При выборе важно учитывать количество подключаемых телевизоров, тип имеющейся антенны и кабелей.

Как выбрать активный разветвитель на 3 телевизора

При выборе активного разветвителя на 3 телевизора следует обратить внимание на следующие характеристики:

• Коэффициент усиления — не менее 15-20 дБ
• Диапазон частот — желательно 5-2400 МГц
• Тип разъемов — F или IEC, совместимые с вашими кабелями
• Напряжение питания — 5В или 12В
• Уровень шумов — не более 3-4 дБ
• Регулировка усиления (желательно)
• Поддержка цифровых стандартов DVB-T/T2

Рекомендуется выбирать модели известных производителей с гарантией не менее 1 года.

Подключение активного разветвителя к 3 телевизорам

Процесс подключения активного разветвителя состоит из следующих шагов:

1. Подключите входной кабель от антенны или ТВ-приставки к входному разъему разветвителя
2. Подключите выходные кабели от разветвителя к антенным входам телевизоров
3. Подключите блок питания разветвителя к электросети
4. Включите разветвитель и телевизоры
5. Настройте каналы на телевизорах

При необходимости отрегулируйте усиление сигнала на разветвителе для достижения оптимального качества изображения на всех телевизорах.

Популярные модели активных разветвителей на 3 телевизора

Среди популярных моделей активных разветвителей на 3 телевизора можно выделить:

• Rexant 05-6201 — компактная модель с усилением 20 дБ
• Selenga УСС-31 — разветвитель с регулировкой усиления
• RTM TA-025 — бюджетный вариант с питанием от USB
• Terra SA301 — профессиональная модель с низким уровнем шумов
• Alcad AI-300 — разветвитель премиум-класса с расширенным частотным диапазоном

При выборе конкретной модели стоит ориентироваться на отзывы пользователей и рекомендации специалистов.

Преимущества использования активного разветвителя

Использование активного разветвителя ТВ сигнала на 3 телевизора дает ряд преимуществ:

• Возможность одновременного просмотра разных каналов на нескольких телевизорах
• Сохранение высокого качества изображения на всех подключенных устройствах
• Экономия на покупке дополнительных антенн или ТВ-приставок
• Простота подключения и настройки
• Компактные размеры устройства

Активный разветвитель позволяет создать удобную систему просмотра ТВ во всем доме, используя всего одну антенну или кабельное подключение.

Возможные проблемы при использовании разветвителя

При использовании активного разветвителя ТВ сигнала могут возникнуть следующие проблемы:

• Недостаточное усиление сигнала для качественного приема на всех телевизорах
• Появление помех или шумов на изображении
• Конфликт с некоторыми моделями телевизоров или ТВ-приставок
• Выход из строя блока питания разветвителя

Большинство проблем решается правильным выбором модели разветвителя, качественным монтажом и настройкой оборудования. При возникновении сложностей рекомендуется обратиться к специалисту.

Альтернативы активному разветвителю

Существуют альтернативные способы подключения нескольких телевизоров:

• Использование отдельных антенн для каждого телевизора
• Применение пассивных разветвителей (для коротких расстояний)
• Установка системы распределения ТВ-сигнала по дому
• Использование IP-телевидения через интернет

Однако активный разветвитель остается наиболее простым и экономичным решением для большинства случаев.

Заключение

Активный разветвитель ТВ сигнала на 3 телевизора — это эффективное решение для организации просмотра телевидения в нескольких комнатах. При правильном выборе и подключении такое устройство обеспечивает высокое качество изображения на всех телевизорах без необходимости установки дополнительных антенн.

Перед покупкой разветвителя рекомендуется оценить качество входящего сигнала, расстояние до телевизоров и их количество. Это поможет выбрать оптимальную модель, которая обеспечит комфортный просмотр любимых телепередач для всей семьи.

Антенный разветвитель на 4 телевизора: как выбрать и подключить

Если в доме есть два и более телевизора, возникает логичный вопрос: как подключить все устройства к одной антенной конструкции? На первый взгляд кажется, что достаточно просто выполнить разветвление в кабеле и спаять его с другими проводами, соединив экран и центральные жилы между собой.

В таком случае значительно упадет уровень сигнала, а кроме того, из-за взаимного воздействия приемников начнут образовываться помехи. Если большая семья использует 3 или 4 телевизора, лучше приобрести антенный разветвитель. Но перед этим рекомендуется изучить их разновидности и ознакомиться с их техническими параметрами.

Как выбрать разветвитель

Наиболее распространенными считаются сплиттеры пассивного типа. Они пользуются популярностью благодаря простой конструкции и невысокой стоимости. Пассивные изделия решают вопрос с разводкой провода, если в доме два телевизора. Стоит учесть, что при подобном подключении сигнал уменьшается вдвое, а если подсоединить три и более телевизора, то на каждый приемник придется всего по 1/3 или 1/4 части от уровня сигнала антенны.

Если необходимо подключить телевидение на 4 телевизора, рекомендуется обратить внимание на активные разветвители. Они, в свою очередь, делятся на два типа: первый обладает дополнительным выводом для питания, а во втором случае для питания применяется тот же высокочастотный кабель, по которому проходит сигнал от антенны. Основное преимущество активных сплиттеров в том, что на всех его выходах наблюдается одинаковый уровень сигнала, равный 1,1-1,3 (в отличие от того, который присутствует на входе).

При выборе телевизионного сплитера учитывается и то, какой тип вещания необходимо подключить. Для цифрового ТВ рабочая частота изделия составляет около 1 ГГц, в то время как для спутникового вещания частотный диапазон увеличивается до 2,5 ГГц. При покупке разветвителя рекомендуется обратить внимание еще на один важный параметр – затухание сигнала. Данная характеристика указывается на корпусе прибора, и чем ее значение будет ниже, тем меньше будут потери сигнала. В процессе выбора делителя на 3 или 4 телевизора необходимо придерживаться следующих рекомендаций:

1. Определить частоту принимаемых каналов. Это можно сделать с помощью меню своего ТВ-приемника или посетить сайт rtrs.ru и найти нужную информацию посредством интерактивной карты онлайн. При покупке разветвителя нужно учитывать канал с самой высокой частотой и подобрать прибор, частотный диапазон которого покрывает данные показатели.
2. Следует учитывать и возможные перспективы. Лучше всего приобрести делитель, у которого количество выходов будет превышать число телевизоров.
3. Внешний облик и размер для некоторых пользователей играют значительную роль. Важно, чтобы прибор выглядел эстетично, если он будет располагаться на видном месте. В случае, когда планируется поместить прибор в короб для кабелей, лучше, чтобы он был небольшого размера.
4. Существует несколько вариантов подключения, в зависимости от типа кабеля, а также возможности выполнения пайки.
5. Важной характеристикой является уровень затухания. Он измеряется в децибелах, а его значение обычно указывается на корпусе прибора.

Если при покупке делителя учесть все вышеописанные нюансы, проблем с его эксплуатацией в дальнейшем возникнуть не должно.

Как подключить телевизионный сплиттер к 4 телевизорам

Схема подключения сплиттера с усилителем на 4 телевизора выглядит следующим образом:

1. Для начала выбрать наиболее подходящее место для делителя, после чего зафиксировать его на рабочей поверхности.
2. Далее – снять заглушки с каждого разъема, куда будут подсоединяться кабели, ведущие к ТВ-приемникам.
3. Коаксиальные кабели также подключить к самим телевизорам.
4. Последний шаг – подключение общего провода, который входит в квартиру от антенны.

На этом процедура монтажа будет завершена, на нее уходит от 10 до 15 минут.

Подключение может зависеть и от вида сплиттера:

1. С зажимом винтового типа. Не требуется пайка, подходит для любых типов кабелей.
2. С резьбовыми соединениями. Тоже не нужна пайка, но применяется исключительно для проводов с малым диаметром.
3. С коаксиальными гнездами. Подходит для подсоединения любых кабелей, к которым монтированы стандартные антенные штекеры.
4. Делители, для которых требуется пайка.

Бывает, что после подключения еще одного ТВ-приемника качество изображения на других телевизорах может упасть. В подобной ситуации есть два решения. Первое предполагает использовать активную антенну, например, польскую конструкцию. Второй вариант – покупка нового сплиттера с усилителем.

Существует несколько способов, с помощью которых можно повысить уровень сигнала. Если при передаче нагрузки на делитель наблюдаются высокие показатели, на входе в разветвитель можно установить один промежуточный модуль для усиления. В случае с возможной перезагрузкой рекомендуется на каждый выход установить раздельный активный компонент.

Еще один вариант – установить один усилитель на входе, а на выходах поставить отдельные активные модули.

Самодельный телевизионный разветвитель, схема, конструкция

Телевизионный краб (сплиттер, сумматор, разветвитель) – это радиотехническое устройство, предназначенное для подключения к одному или нескольким источникам телевизионного сигнала (кабельной сети, обыкновенной или спутниковой антенне) нескольких приемных устройств (телевизоров, видеозаписывающих устройств).

Попался мне на глаза самодельный разветвитель, который я сделал, когда появились первые видеомагнитофоны, и возникла необходимость смотреть по телевизору одну программу и одновременно записывать другую. Тогда и слово краб не употребляли, и такие устройства называли «Разветвитель телевизионного сигнала».

Конструкция разветвителя представляет собой плоскую коробку с заклепанными по углам четырьмя буксами с резьбой. Сверху коробка закрывается крышкой, сделанной из листа фольгированного стеклотекстолита, четырьмя винтами. Крышку можно сделать из любого металла, железа, латуни, таким образом, обеспечивается экранирование деталей разветвителя.

На крышке, с помощью винтами М2,5 и гайками закреплены три стандартных телевизионных разъема старого типа. Радиальные выводы разъемов припаиваются непосредственно к крышке. Таким образом, они соединяются между собой и обеспечивается электрический контакт с экраном.

Непосредственно на центральных выводах телевизионных разъемов навесным монтажом распаяны детали разветвителя.

Хоть и прошло с тех пор не один десяток лет, но электрическая принципиальная схема разветвителя не изменилась и все современные телевизионные крабы и сплиттеры сделаны по такой же электрической схеме. На фотографии принципиальная схема разветвителя для подключения двух телевизоров.

Для согласования между центральными выходами разъемов XW2 и XW3 установлен резистор номиналом 150 Ом. Трансформатор Т1 можно изготовить самостоятельно, намотав равномерно по кругу в два провода провод диаметром 0,2-0,3 мм на ферритовое кольцо проницаемостью 600-2000 наружным диаметром 7-10 мм. При распайке выводов трансформатора нужно соблюдать фазировку, начало обмоток обозначены точкой.

Этот разветвитель я и сейчас иногда использую, когда надо подключить два стоящих рядом телевизора для сравнения качества картинки или настройки.

Хоть в крабе и установлены розетки советского производства, но к нему можно подключать штекеры как советского производста, так и современные F-разъемы. При самостоятельном изготовлении телевизионного разветвителя можно вместо морально устаревших разъемов, установить современные телевизионные F-разъемы.

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель. Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой.

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Онлайн калькулятор для расчета величины резисторов краба
Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.

Как сделать телевизионный разветвитель из трех резисторов

Для случая, когда под рукой нет никаких материалов, а из инструмента только ножик, представляю самый простой вариант разветвителя телевизионного сигнала, только из трех резисторов. К Вашему удивлению, по техническим характеристикам при аккуратном исполнении, не смотря на простоту, самодельный разветвитель телевизионного сигнала такой конструкции не уступит фирменным образцам.

По технологии ранее описанной, снимается изоляция с концов каждого телевизионного кабеля, который будет участвовать в изготовлении разветвителя. Кабель необходимо разделать как на фотографии. Мне пришлось срезать внешнюю изоляцию полностью, так как попался советский кабель РК-75 с очень жесткой изоляцией. Если изоляция эластичная, то лучше ее разрезать вдоль и отогнуть, для того, чтобы после пайки резисторов вернуть на место, как в примерах разделки при наращивании телевизионного кабеля. Центральная жила каждого кабеля залуживается припоем и на нее надевается вывод резистора, согнутый в петельку.

Теперь достаточно капли припоя с паяльника и получается надежный контакт и прочное соединение. Для удобства работы, кабели, которые пойдут на телевизоры, параллельно прикладываются друг к другу и обвиваются несколькими витками изоляционной ленты.

Затем спаиваются экранирующие обмотки всех кабелей вместе. После этого вывод одного из резисторов формируется в петельку, выводы двух других продеваются в нее и каплей припоя паяльником спаиваются между собой.

Если внешняя оболочка кабеля была отогнута, то ее возвращают на место, таким образом, изолирую резисторы. В моем случае пришлось взять отрезок изоляционной трубки, разрезать ее вдоль и закрыть место соединения резисторов. Толстая изоляция в данном случае нужна для того, чтобы обеспечить минимально допустимое расстояние между центральной жилой кабеля, резисторов и экраном. Кембрик фиксируется витком изоленты таким образом, чтобы с двух его сторон оставалась открытая оплетка кабеля.

Далее место установки резисторов телевизионного разветвителя экранируется. Для этого нужно его обвить многожильным медным проводов витком к витку. Можно просто обернуть алюминиевой фольгой, а затем обвить несколькими витками провода, как на фотографии. Тут главное, чтобы экран имел электрический контакт с экранирующей оплеткой телевизионного кабеля.

В заключение разветвитель для придания эстетического вида покрывается несколькими слоями изоленты. Для придания жесткости и прочности желательно перед изоляцией подложить вдоль телевизионного кабеля металлическую полоску, но можно и из любого материала.

В конечном результате получился разветвитель, не хуже любого краба. Недостатком такой конструкции является отсутствие возможности оперативного переключения антенного кабеля.

Номиналы резисторов в зависимости от количества подключаемых телевизоров, рассчитываются по формуле, приведенной на странице выше. Вместо резисторов лучше использовать трансформатор, тогда будут меньше потери телевизионного сигнала.

Это неправильно, но в безвыходной ситуации допустимо центральную жилу антенного кабеля соединять с кабелями, идущими на телевизоры непосредственно друг с другом, без резисторов или трансформатора. Так как кабели не будут согласованы по волновому сопротивлению, то за такой разветвитель придется расплачиваться потерей качества просмотра телепередач. Возможны наводки от гетеродина подключенного параллельно телевизора (только когда оба телевизора работают одновременно) и небольшая окантовка на изображении. Такое подключение безопасно как для телевизоров, так и для кабельного оборудования или телевизионной антенны.

Лучший разветвитель коаксиального кабеля — вот что вам нужно знать

О лучшем разветвителе коаксиального кабеля. Разветвитель — это устройство, которое позволяет генерировать несколько сигнальных соединений со входа модема или одной антенны. Основным преимуществом кабельных разветвителей является то, что они предотвращают ослабление сигнала. Слабость обычно возникает, когда вы подаете сигнал напрямую от источника к устройству.

В сегодняшнем руководстве будут освещены типы и перечислены лучшие разветвители коаксиального кабеля на современном рынке.

Содержание

Три лучших рекомендации

Цифровой двухсторонний разветвитель коаксиального кабеля GE

• Этот цифровой разветвитель коаксиального кабеля предназначен для использования с сигналами HD-телевидения, спутниковым телевидением, высокоскоростными интернет-модемами, кабельным телевидением, антеннами с усилителем , усилители и другие коаксиальные устройства.
• Распределяет цифровой сигнал в диапазоне частот 2,5 ГГц (5-2500 МГц).

Цена на Amazon

8-портовый двунаправленный кабельный ТВ-разветвитель от PCT

• Большинству пользователей не требуется лицензия для работы с этой системой беспроводных микрофонов.
• Тем не менее, использование этой микрофонной системы без лицензии связано с определенными ограничениями: система не должна создавать вредных помех.

Цена на Amazon. HDTV, кабельное телевидение, спутниковое телевидение, антенна, высокоскоростной Интернет или камера

Цена на Amazon

Как работает кабельный разветвитель?

Технически кабельные разветвители предназначены для подачи одного сигнала на множество устройств. Они действуют как маленькие разъемы, принимающие один сигнал от входных портов исходного соединения.

Затем они используют множество выходов для распределения их по устройствам. Он создает как минимум два различных выходных сигнала для Интернета или кабельного телевидения.

Хотя кабельные разветвители обеспечивают достаточную мощность сигнала для кабельного телевидения, они страдают от некоторой потери сигнала во время передачи (измеряемой в дБ).

Классификация сплиттеров

Обычно существует несколько типов сплиттеров, включая следующие.

Активный

Активный разветвитель разделяет сигналы и значительно усиливает их. Использование разветвителя помогает увеличить скорость передачи и компенсирует помехи, создаваемые кабелем большой протяженности. Кроме того, активные разветвители работают от переменного тока (AC).

Multi-Switch

Разветвители Multi-Switch идеально подходят для жилых домов, комнат или рабочих мест, где требуется сигнал спутниковой антенны, а также для спутниковых установок. Он разделяет сигналы перед отправкой их на приемники в разных направлениях.

Пассивные

Третий тип разветвителей — коаксиальные входные и выходные металлические коробки. Сплиттер принимает отправленный сигнал и затем разделяет его на несколько направлений. К сожалению, в нем отсутствуют возможности усиления сигнала. Поэтому подключение к нескольким устройствам приводит к сбоям в работе сети.

Diplex

Diplex — это сплиттер, который объединяет спутниковую и антенную передачи. Он разделяет кабели на несколько направлений в зависимости от расположения гаджетов. Вы можете вставить кабель сплиттера в диплексер и разделить его на несколько направлений.

Лучший разветвитель коаксиального кабеля

Ниже приведен список пяти наших лучших продуктов.

Двухсторонний кабельный разветвитель GE

Ссылка для покупки на Amazon

Особенности и преимущества

• Это многоцелевое устройство, совместимое с коаксиальными кабелями RG59 и RG6.
• Затем он работает с такими устройствами, как антенны с усилителем, высокоскоростные интернет-модемы, усилители, HD-телевизоры и спутники, среди прочих.
• Кроме того, диапазон частот его цифрового сигнала составляет 2,5 ГГц.
• Он также устойчив к коррозии и имеет позолоченные разъемы, обеспечивающие эффективное подключение.

Недостатки

• Не подходит для интенсивного использования.

Отзыв покупателя

«Я не знаю, помогает ли сплав золотого цвета проводить сигнал, но я ценю более широкий диапазон радиовещательных или кабельных частот, с которыми они могут работать. У более старых может не быть рейтинга для этой пропускной способности».

Cable Matters 2-Pack 3-way Cable Splitter.

Ссылка для покупки на Amazon

Особенности и преимущества

• Он обладает высокой универсальностью благодаря широкому спектру полосы пропускания от 5 МГц до 2450 МГц.
• Во-вторых, на него действует пожизненная гарантия.
• Он также работает со спутниковым ресивером, приставкой для кабельного телевидения и видеомагнитофоном.
• Его позолоченные разъемы способствуют удобному низкому шуму сигнала и потере сигнала -5,5 дБ.
• Наконец, он использует 3-полосный разветвитель.

Недостатки

• Немного великоват по сравнению с другими кабельными разветвителями.

Отзыв покупателя

«Использовал это, чтобы объединить несколько цифровых антенн в 1 телевизор. Хотя моя установка не улучшает прием слабых каналов, она позволила мне захватить еще несколько каналов, не меняя положения ни одной антенны каждый раз, когда я меняю каналы».

8-портовый двунаправленный кабельный ТВ-разветвитель от PCT

Ссылка для покупки на Amazon

Особенности и преимущества

• Во-первых, на него предоставляется 5-летняя гарантия.
• Затем он совместим со всеми видами услуг кабельного телевидения.
• Более того, это может помочь вам снизить уровень снега и предотвратить пикселизацию изображения.
• Кроме того, он обеспечивает сильный коаксиальный сигнал благодаря усилению +4 дБ на порт.
• Вы можете легко установить его благодаря ультракомпактному дизайну, который также занимает меньше места.

Недостатки

• Вам понадобится два кабеля для каждого из ваших устройств.

Отзыв покупателя

«У меня дома шесть телевизоров. Мне нужен был высококачественный усилитель/разветвитель, чтобы справиться с работой. Это устройство намного превзошло все мои ожидания».

BAMF Manufacturing MoCA

Ссылка для покупки на Amazon

Особенности и преимущества

• Во-первых, в нем используется 2-полосный разветвитель с показателем потери сигнала -3,5 дБ.
• Он имеет порты для передачи питания, что означает, что он будет производить более естественные спутниковые сигналы.
• Он также обеспечивает широкую полосу пропускания в диапазоне от 5 МГц до 2300 МГц.
• Кроме того, он надежен и долговечен, поскольку устойчив к атмосферным воздействиям.
• Наконец, он имеет высококачественную экранирующую структуру, что означает снижение потери пакетов и улучшение качества сигнала.

Недостатки

• Нет формы гарантии.

Отзыв покупателя

«Нужен кабельный разветвитель для телевизора и интернета. Никаких нареканий за полгода использования.

Extreme BDS102H 2-сторонний цифровой коаксиальный кабельный разветвитель высокой четкости

Ссылка для покупки на Amazon

Особенности и преимущества

Он может поддерживать HD TV и аналоговые и цифровые кабельные сигналы.

Кроме того, он обеспечивает усиление сигнала на 3,5 бД на каждый высокоскоростной порт.

Кроме того, вы можете разделить кабельное телевидение и подключение к Интернету из одного источника на множество устройств, таких как модемы и компьютеры.

Это также может помочь вам подключить маршрутизатор и кабельное телевидение в одном и том же месте выхода сигнала.

Недостатки

• К сожалению, он имеет плохой спектр полосы пропускания.

Отзыв клиента

«Я хотел смотреть телевизор, который идет по коаксиальному кабелю, и одновременно использовать свой кабельный модем, который подключается к моему маршрутизатору для выхода в Интернет. Эта железка сделала свое дело!»

Заключение

Таким образом, сплиттеры делят соединение на множество выходов, сохраняя при этом качество сигнала от кабельных операторов или поставщиков услуг.

Затем, в зависимости от ваших требований, вы можете выбрать кабельный разветвитель на 8, 6, 4, 3 или 2 кабеля. Следование приведенному выше руководству поможет вам при покупке кабельного разветвителя.

Для получения дополнительной информации о кабелях и проводах посетите наш веб-сайт, чтобы оставаться в курсе последних событий.

Знакомство с кабельными разветвителями: их процесс настройки телевизора

---

Кабельные разветвители очень доступны и до сих пор широко используются.

---

Прошли те времена, когда всем приходилось пользоваться одним телевизором для просмотра программы. Больше никаких драк из-за пультов и споров, на какой канал настраиваться.

Теперь почти в каждой комнате дома есть собственный телевизор — по крайней мере, в некоторых есть устройства для потоковой передачи. Если вы хотите посмотреть ромком, вы можете сделать это в своей комнате, пока в гостиной идут мультфильмы для детей.

Наличие двух или более телевизоров дома звучит превосходно, но это также может означать «разделение» кабеля, чтобы все могли смотреть. Здесь на помощь приходят кабельные разветвители.

Если вы не знакомы с этими аксессуарами для телевизора и хотите узнать о них больше, присоединяйтесь!

Описание кабельных разветвителей

Кабельный разветвитель полностью соответствует своему названию — это устройство, которое разделяет телевизионные сигналы с помощью кабелей. Он имеет два или более порта на одном из своих концов. Кроме того, он подключает несколько телевизоров, ПК, видеоигр и других систем к источнику сигнала.

Предположим, у вас есть новый телевизор и вы хотите подключиться к кабельному кабелю как на старом, так и на новом телевизоре. Использование кабельных разветвителей позволяет сделать это без подписки на каждый канал.

Разветвители бывают разных типов, от простых двухполосных до 16-полосных. Но независимо от дизайна, все они в целом работают одинаково.

Большинство из них сконструированы таким образом, чтобы поддерживать мощность сигнала без каких-либо потерь при модуляции. Чтобы иметь наилучшее качество изображения для устройств HDTV, необходим сильный сигнал.

Как работают кабельные разветвители?

ТВ сплиттер имеет один вход для входа сигнала и выходы для раздачи задач. Он берет первоначальный сигнал и разделяет его на несколько путей на выходе, чтобы он попал в разные источники.

Независимо от того, сколько подключений у вашего разветвителя, у него одна основная цель. Он будет распределять сигнал равномерно по каждому пути. Большинство моделей имеют выгравированный номер, показывающий ожидаемое количество сигналов.

В качестве примера возьмем двухсторонний разветвитель, обычная установка. В этой конфигурации первичный сигнал будет проходить через входную сторону разветвителя.

При прохождении через устройство сплиттер направит половину мощности сигнала по одному маршруту и ​​на одно устройство. Затем он доставит вторую половину по второму пути, чтобы соединить ее с другим устройством.

Все это сводится к тому, что несколько устройств используют один и тот же сигнал от одного источника входного сигнала. Но имейте в виду, что сигнал может ослабевать, поскольку сплиттер, как следует из названия, разделяет его.

Тем не менее, кабельные разветвители по-прежнему полезны, несмотря на то, что мощность сигнала немного уменьшилась. Знание того, как они работают и сигнала, также может помочь предотвратить устранение неполадок.

Сколько разветвителей можно использовать?

Технически вы можете использовать столько, сколько пожелаете. Но это происходит с несколькими оговорками. Во-первых, каждый разветвитель будет влиять на сигнал, поскольку он разбивается снова и снова.

Разделение сигналов может отрицательно сказаться на качестве общего сигнала. Это общая проблема, независимо от того, имеете ли вы дело с Интернетом или телевидением.

Но в большинстве случаев они не оказывают существенного влияния на качество просмотра. Проще говоря, потеря сигнала не приводит к плохому приему телевидения или Интернета.

Всегда лучше инвестировать в кабельный разветвитель хорошего качества от известной марки или дилера. Чем лучше продукт, тем гарантированы минимальные потери и хороший сигнал.

Наконечники : Закройте неиспользуемые порты заглушками. В противном случае они могут способствовать потере сигнала. Хотя это не имеет очевидного эффекта, вы можете перестраховаться.

Сколько сигнала теряется при использовании разветвителя? Это зависит от типа вашего разветвителя, качества используемых кабелей и многого другого.

Предположим, вы используете двустороннее устройство; скорее всего, вы испытаете потерю сигнала около 3,4 дБ. Половина сигнала будет проходить через один источник, а другая половина – через второй.

Вы получите два сигнала более низкого качества, чем один исходный источник. Таким образом, есть потери, но только потому, что сплиттер делает то, для чего он предназначен.

Замедляют ли кабельные разветвители Интернет?

Кабельный разветвитель не должен влиять на скорость вашего интернета. Если все настроено правильно, скорости кабельного модема останутся невредимыми.

Вы можете заметить проблему, если уровень вашего интернет-сигнала изначально слабый. В конце концов, приличный сигнал не должен иметь более медленных скоростей.

Типы кабельных разветвителей

Ниже приведены несколько основных типов кабельных разветвителей, представленных на рынке:

Трансформатор

Этот тип равномерно распределяет сигнал по выходным портам без больших потерь.

Резистор

Резистор намного дешевле, чем трансформаторы, но вызывает значительное ухудшение сигнала. В общем, 50 процентов в самом разветвителе и еще 50 распределяются между выходами.

ВЧ и НЧ

ВЧ-разветвители могут работать в диапазоне 5-1000 МГц в цифровых кабельных сигналах. Или диапазон 5–2300 МГц, используемый сигналами спутникового телевидения.

Для низкочастотных кабельных сигналов можно использовать высокочастотный разветвитель.

Сбалансированные и несбалансированные

Разветвители с четным числом выходных портов будут иметь сбалансированные выходные потери. Напротив, те, у которых нечетные числа, имеют меньшие потери сигнала, чем другие = несбалансированные.

Если вы разделяете коаксиальный кабель между одним модемом и несколькими телевизорами, используйте несбалансированный блок. Во-первых, телевизорам не нужна большая пропускная способность.

Некоаксиальный

Этот тип обычно используется в системах передачи видео. Он берет один видеопоток и разветвляет его на разные устройства по одной и той же коаксиальной линии.

Предназначен для подключения к коаксиальному кабелю в основном для разделения сигнала.

Установка кабельных разветвителей

Процесс прост, но прежде чем приступить к работе, вам потребуется несколько вещей:

• Кабельный разветвитель
• Коаксиальный кабель
• Клещи
• Руководство по портам вашего телевизора (не обязательно)

Вот шаги для подключения разветвителя к кабельному телевидению или любым устройствам:

Шаг 1

Отключите кабельную линию от всех устройств, к которым он подключен. Обратитесь к руководству вашего телевизора, чтобы найти основную кабельную линию и другие порты.

Шаг 2

После отсоединения кабельной линии присоедините ее к входному концу разветвителя к кабелю.

Шаг 3

Подведите новый коаксиальный кабель к выходному концу разветвителя. Затем подключите его к входному порту устройства, к которому вы подключаетесь.

Измерьте длину коаксиального кабеля в соответствии с вашими потребностями. Длина зависит от количества устройств, которые вы хотите подключить с помощью кабельных разветвителей.

Шаг 4

Используйте плоскогубцы, чтобы затянуть соединения на кабеле. Будьте осторожны, чтобы не повредить кабель или разветвитель.

Шаг 5

После подключения всех устройств к разветвителю включите ресивер кабельного телевидения. Таким образом, все устройства получат кабель.

И вуаля! Теперь вы можете начать смотреть кабельное телевидение на нескольких экранах.

Получите кабельные разветвители здесь!



Двухполосный разветвитель-усилитель Kingray

Код продукта: AN2400

Слабый сигнал? Этот 2-полосный сплиттер увеличит усиление приема до 12 дБ. Это здорово иметь при подключении нескольких точек для мощности сигнала.



4-полосный разветвитель-усилитель Kingray

Код продукта: AN2404

Он имеет регулируемую регулировку усиления и может увеличить общий коэффициент усиления сигнала до 16 дБ.
