Акустический кабель из витой пары. Акустический кабель vs обычный: ключевые отличия и особенности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Чем отличается акустический кабель от обычного. Какие характеристики важны для качественной передачи звука. Как правильно выбрать акустический кабель для домашней аудиосистемы. Типы акустических кабелей и их особенности.

Содержание

Основные отличия акустического кабеля от обычного

Акустический кабель имеет ряд важных отличий от обычного электрического провода:

Предназначен специально для передачи аудиосигнала
Имеет меньшее электрическое сопротивление
Изготавливается из высококачественной бескислородной меди
Имеет большее сечение проводников
Обладает более сложной внутренней структурой
Оснащен специальной изоляцией для минимизации потерь
Может иметь экранирование для защиты от помех

Рассмотрим подробнее ключевые характеристики, по которым акустический кабель отличается от обычного электрического провода.

Назначение и функции акустического кабеля

Главное назначение акустического кабеля — максимально точная передача аудиосигнала от источника (усилителя) к акустическим системам. При этом должны соблюдаться следующие требования:

Минимальные потери мощности сигнала
Сохранение частотных характеристик без искажений
Отсутствие собственных призвуков и шумов
Защита от внешних электромагнитных помех

Обычный провод не способен обеспечить такие характеристики при передаче аудиосигнала. Поэтому для качественного звучания необходимо использовать специализированный акустический кабель.

Электрическое сопротивление акустического кабеля

Акустический кабель имеет значительно меньшее электрическое сопротивление по сравнению с обычным проводом. Это крайне важно для минимизации потерь мощности при передаче аудиосигнала.

Типичные значения сопротивления качественного акустического кабеля:

0.004-0.008 Ом/м для кабеля сечением 2.5 мм²
0.002-0.004 Ом/м для кабеля сечением 4 мм²

У обычного провода сопротивление может быть в 2-3 раза выше. Это приводит к заметному ослаблению сигнала, особенно на высоких частотах.

Материал проводника в акустическом кабеле

Для изготовления проводников акустического кабеля используется специальная бескислородная медь высокой степени очистки (OFC — Oxygen Free Copper). Её отличия от обычной меди:

Содержание меди 99.99% и выше
Отсутствие примесей кислорода
Более однородная кристаллическая структура
Улучшенная проводимость
Меньшее собственное сопротивление

Всё это обеспечивает минимальные искажения при передаче аудиосигнала. Обычный провод изготавливается из электротехнической меди с бóльшим количеством примесей.

Особенности сечения и длины акустического кабеля

Акустический кабель имеет увеличенное сечение проводников по сравнению с обычным проводом. Это необходимо для снижения сопротивления и уменьшения потерь мощности сигнала.

Рекомендуемые значения сечения акустического кабеля:

До 5 м длины — от 1.5 мм²
5-10 м длины — от 2.5 мм²
10-20 м длины — от 4 мм²
Более 20 м — от 6 мм²

При выборе сечения также учитывают мощность акустической системы — чем она выше, тем больше должно быть сечение кабеля.

Структура акустического кабеля

Акустический кабель имеет более сложную внутреннюю структуру по сравнению с обычным проводом:

Многожильная конструкция из тонких проводников
Специальная свивка жил для снижения индуктивности
Применение технологии Litz wire
Использование диэлектрика между проводниками

Всё это улучшает характеристики кабеля и минимизирует искажения сигнала. Обычный провод имеет простую однородную структуру.

Изоляция и экранирование акустического кабеля

Для изоляции акустического кабеля применяются специальные материалы:

Полиэтилен
Тефлон
Полипропилен
Поливинилхлорид

Они обеспечивают минимальные диэлектрические потери. Высококачественные кабели могут иметь многослойную изоляцию.

Экранирование защищает сигнал от внешних помех. Применяется фольга, оплетка или комбинированный экран.

Обычный провод имеет простую однослойную изоляцию без экрана.

Выводы: в чем преимущества акустического кабеля

Подводя итоги сравнения, можно выделить ключевые преимущества акустического кабеля перед обычным проводом:

Значительно меньшие потери мощности сигнала
Сохранение частотных характеристик без искажений
Улучшенная защита от внешних помех
Отсутствие собственных паразитных призвуков
Возможность передачи сигнала на большие расстояния
Долговечность и стабильность характеристик

Всё это обеспечивает максимально точную передачу аудиосигнала и высокое качество звучания. Поэтому для подключения акустических систем рекомендуется использовать специализированный акустический кабель, а не обычный провод.

Делаем акустический кабель из витой пары своими руками

Кабель из витой пары

Каких только разновидностей акустических кабелей сегодня не встретишь на рынке. Масса всевозможной продукции: кабели медные, из серебра, тонкие, толстые.
Одним словом, выбор сделать непросто. При этом фирменный кабель всегда дорогой, ведь в данном случае преимуществом выступает не только качество, но и особая «маркетинговая фишка».
Акустический кабель из витой пары можно использовать в качестве расходного материала для создания правильного кабеля, дающего чистейший звук. Как из витой пары акустический кабель сделать и многое другое будет представлено в нашей статье.

Кабель из витой пары

Кабель акустический из витой пары

Кабелем из витой пары называют провод, предназначенный для акустики или других целей. Этот самый кабель состоит всегда из нескольких пар проводов, изолированных друг от друга особым способом.
Что касается свивания проводов, то делается это для особой цели, чтобы увеличить помехозащищенность кабеля и снизить электромагнитные колебания.
Существуют различные виды кабелей из витой пары (об этом подробнее ниже). В кабелях категории 5 и выше, пары свиваются с использованием различных шагов для предотвращения помех, которые могут быть связаны с периодическим сближением проводников.

Как собственноручно сделать высококлассный провод используя кабель из витой пары

Самодельный акустический кабель

Минимальное вложение денежных средств (хороший акустический кабель всегда стоит очень дорого, помним это!) и грамотное следование инструкции – вот все что нужно.
В итоге получаем правильный акустический кабель, который даст отличное звучание:

Берем обычный кабель из витой пары.
Снимаем главную изоляцию и перед нами 8 тонких провода.

Примечание. Провода должны быть из меди, а не из какого-нибудь другого материала. При этом желательно, чтобы медь была чистой, без особых примесей.

Снимаем изоляцию с каждого провода, но делаем это крайне осторожно.
Теперь нужно достать пасту «ГОИ» (да, да ту самую, которую используют для финишной заточки ножей).
Вооружаемся мягкой тряпкой, наносим на нее немного пасты и вычищаем медный провод. Нужно добиться того, чтобы провод стал зеркально чистым и очень гладким.

Примечание. Эту работу желательно проводить в специальных перчатках из ткани, чтобы избежать окисления меди.
Стерильность в данном случае – основа положительного результата. В противном случае, если ее (стерильность) не обеспечить, все дело может пойти насмарку.

После того, как каждый из проводов вычищен до блеска, нужно взять обычный медицинский бинт, обязательно стерильный.
Соединяем обратно все провода и заматываем их бинтом, а сверху изолентой.

Что это дает

Примечание. Не нужно иметь семи пядей во лбу, чтобы знать, что чем чище и зеркальнее провод, тем качественнее будут проходить по нему ВЧ и СЧ. Другими словами, эти самые высокие и средние частоты в салоне автомобиля получим чистые и без искусственных прикрас.

Чем лучше снять защиту кабеля

Стоит помнить, что заматывать медные провода бинтом следует ввиду того, что так улучшается изоляция. Дело в том, что хлопчатобумажная изоляция обладает всем необходимым для быстрого движения тока.
Такими же свойствами обладает и простая бумага, которую тоже можно использовать вместо бинта. Что касается поверхностной изоленты, которая пускается сверху бинта, то она лишь выполняет роль защиты, не допуская истрепания ткани со временем.
Такие провода дают всегда чистый и качественный звук. Быстрый бас, а высокие и средние частоты просто супер: не искусственные и синтетические, как раньше, а ровные и четкие.

Каким бывает готовый акустический кабель из витой пары

Из витой пары кабель акустический

Если делать самому кабель нет времени, то давайте рассмотрим сам акустический кабель из витой пары, который готовым продают на рынке.
Отметим, что разновидностей его много. Остановимся на самых распространенных.

Примечание. От того, как между собой переплетаются проводники кабеля, в какой они располагаются конфигурации, каким экраном они защищены и т. д. и определяется, насколько кабель хорош и соответствует конечному результату – обеспечить хороший звук.

Типы кабеля:

UTP – данная разновидность кабеля из витой пары не имеет экрана. Такой кабель еще называют неэкранированной витой парой.

Прокладка акустического кабеля

FTP или F/UTP – это витая пара, имеющая общий экран из фольги. Такой вид кабеля называют еще экранированной парой, хотя в целом это не совсем верно.
Экран в таких кабелях присутствует, но в простом понимании этого слова.

Кабель из витой пары UTP 6-ой категории германский

SF/UTP – опять же неэкранированная витая пара, имеющая двойную оплетку. Нередко такой кабель обозначается, как F2TP или F2/UTP.
STP – экранированная витая пара, где для каждого провода используется свой независимый экран. Кроме того, на таких кабелях присутствует еще и сетка.
S/FTP или SFTP – это уже фольгированная и экранированная витая пара. Каждая пара в таком экранированном кабеле находится в специальной оплетке и имеет внешний медный экран.

Экранированная витая пара

Категории кабеля из витой пары

Кроме типов, кабели из витой пары делятся еще на категории. Нумеруются они от 1 до 7 и чем выше категория, тем эффективнее пропускаемый кабелем частотный диапазон.
В категориях кабелей выше 5-ого больше пар проводов и естественно витков на единицу длины.

Примечание. В акустических целях используют только кабели 5 категории и выше.

Многожильный и одножильный кабель из витой пары

Многожильный кабель из витой пары

Кроме этого, кабель из витой пары может быть многожильным или одножильным:

Если кабель одножильный, то его нельзя ни в коем случае подвергать частому сгибанию. Проводники в таких кабелях легко ломаются. Обычно в акустических целях его не используют.
Многожильный кабель, который состоит из пучка тонких медных проводов, намного лучше переносит постоянные изгибы и скручивание. Оплетка этого кабеля сделана бывает из поливинилхлорида или полиэтилена.
Большая часть современных оболочек многожильного кабеля покрывают еще и мелом, который повышает хрупкость оболочки. Это нужно для того чтобы кабель было возможным легко резать по месту надреза.

Кабель акустический для автомобиля

Выше была представлена информация, касающаяся кабеля из витой пары для акустики. Прокладывание такого кабеля в салоне автомобиля своими руками на сабвуфер или автомагнитолу(см.Новинки автомагнитолы 2 дин пионер – комфорт при длительных путешествиях) проводится строго по инструкции, которую можно легко найти в сети.
Не помешает и изучение фото и видео – материалов. Цена на акустический кабель из витой пары бывает разной и все зависит от характеристик, материалов и многого другого, о чем было написано выше.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

Какой кабель стоит покупать для акустических колонок, а какой ни в коем случае нельзя? — Статья из Блога 1-TECH

Очень часто, выбирая звуковой кабель для акусической системы, люди думают, что чем красивее кабель, тем лучше он работает. А красивая «обёртка» чаще специально используется всего лишь для взуальной привлекательности товара. Ещё как правило, покупатель кабеля редко находит время для прослушивания предлагаемой модели, а то и просто такой возможности нет в самой торговой точке.

Каждый понимает, что профессиональный кабель — хороший кабель, но не каждый знает, что профессионалам не нужны «понты» в виде сочной изоляции, красочной упаковки. А потому профессиональный акустический кабель будет иметь самый простой внешний вид, а его изоляция будет однотонная или просто чёрного цвета.

Но потребитель покупает глазами… Потому мы решили подготовить эту небольшую статью в помощь начинающим меломанам и любителям домашних кинотеатров.

Немного теории..

Какими бы ни были хорошими усилители и динамики, без проводов, соединяющих их с усилителями они будут угрюмо молчать. Чтобы звук из колонок радовал уши, надо сначала порадовать их самих и подсоединить к ним те провода, которые надо. Обычно кабели, которые используют для подключения к колонкам называют “акустическими” или “колоночными”, а теперь еще и “спикерными”.

Начнем с простого:

Способность проводов пропускать через себя электрический ток зависит от материалов, используемых при их изготовлении. И, как ни удивительно, серебро, а не золото чемпион среди проводников. Первые 4 места соревнований по проводимости среди химических элементов распределены так :

1	Ag Серебро
2	Cu Медь
3	Au Золото
4	Al Алюминий

Чтобы не было короткого замыкания, провода принято изолировать, поэтому металлические жилы оборачивают или заливают тем, что не проводит электричество. Каких только видов изоляции не бывает, но главная ее задача — не дать проводам замкнуться с соседями или с человеком.

Сами провода состоят либо из одной толстой проволоки или из множества тонких проволочек (“жил”), скрученных между собой. И их так и называют “одножильный” или “многожильный”. Многожильный провод проигрывает одножильному в способности проводить ток, но выигрывает во многих других соревнованиях, особенно в гибкости и “неломучести” от многократного изгибания. Но не советуем сильно заблуждаться — от многократных перегибов ломается все и многожильный шнур тоже.

Как кабель влияет на качество звука?

Сначала об “элитных” стандартах Hi-Fi и Hi-End : Дискуссии на тему “Высокая верность воспроизведения” не меньше 50 лет.. И тогда и сейчас оценку выставляли не приборы а эксперты. И тогда и сейчас вывод одинаковый: хотите услышать верное воспроизведение — идите на акустический концерт. В мире нет и не будет абсолютно линейной техники, которая без искажений запишет и воспроизведет звук так как он звучал при записи. Искажения неизбежны, а спекуляции на этом не будут иметь конца. И какую технику выбирать остается делом вкуса и ограничивается размером кошелька и здравым смыслом, если он имеется. Самый главный критерий — нравится или не нравится.

К примеру утверждение, что использование в Hi-End кабелях посеребренной меди улучшает воспроизведение обертонов это, как говорил один наш хороший знакомый, “чушь противотанковая”. Мало того, что серебро ненамного отличается по проводимости от меди, так еще и эффект распространения высокочастотных токов по поверхности проводника начинает сказываться в диапазоне радиочастот, а для звукового и ультразвукового диапазонов он ничтожно мал. Зато провода “богато” оформлены и народ с кошельками охотно верит, что только этот кабель и нужен их технике.

Так что про такой кабель можно смело цитировать В.Высоцкого : “толку от него было как от козла молока, но и вреда однако тоже никакого”.

Что можно сказать про бескислородную медь OFC (Oxygen-Free Copper) и монокристаллическую медь ОСС (Ohno Continuous Casting)? И тот и другой сорт имеют массу замечательных свойств. Бескислородную медь очищают от растворенного в ней кислорода и окислов разогревая и разливая в вакууме или иной среде, обеспечивающей защиту от попадания окислов и других примесей. Ее структура становится однородной и не создает препятствий движению заряженных частиц. Для производства ОСС используется еще более сложная технология. Оба вида широко применяются в микроэлектронике, в космической и других высокотехнологичных промышленностях.

Но применительно к акустике следует вспомнить крылатое выражение медиков “Витамины обогащают мочу пациента и карман фармацевта”. Все резоны а-ля “снижает степень искажения звука и уровень посторонних шумов”, “не подвержены внутренней коррозии и их проводимость со временем не ухудшается” предназначены для неискушенного уха готового платить покупателя.

Еще раз: если проводник из меди, то “монокристалличен” ли он или “обезкислороден”, или и то и другое вместе, для акустических систем не имеет какого-либо существенного значения. Все эти преимущества проявляются ниже зоны чувствительности человеческого уха и шумы проводников на несколько порядков ниже уровня шумов, издаваемых транзисторами и другими радиодеталями.

Для акустических кабелей главное чтобы в них была медь и чтобы она не ржавела на манер “китайской” латуни на сантехнических фитингах. Что касается “неподверженности внутренней коррозии”, то медь прекрасно чувствует даже в речной и морской воде, так что внутри нормально сделанной изоляции она прослужит сотню лет.

Что стоит знать о сечении акустического кабеля?

Потери передаваемой энергии, зависят от сечения проводника. Чтобы узнать какое сечение у провода, его надо разрезать точно поперек и посчитать площадь торца. Соответственно чем толще провод, тем больше сечение.

В США изобрели свой стандарт, назвав его “American Wire Gauge System” или сокращенно AWG, который, чтобы посильнее уязвить европейцев. еще и перевернули с ног на голову, то есть чем больше калибр, тем меньше диаметр. Таблица соотвествия калибров площадям обширная, но вот для примера несколько часто применяемых типоразмеров для одножильных проводников :

Значение AWG	Диаметр, мм	Сечение, мм2
27	0,361	0,1023
25	0,405	0,128
26	0,455	0,162
24	0,511	0,205
22	0,644	0,325
20	0,812	0,517
19	0,912	0,652
18	1,024	0,8235
17	1,15	1,038
16	1,29	1,307
15	1,45	1,65
14	1,628	2,081
13	1,828	2,624
11	2,308	4,17

Зачем вообще нужно рассчитывать сечение акустического кабеля для прокладки колоночных шнуров? Дело в том, что если металл не идеальный проводник, то он греется от проходящего через него тока. Это значит, что если у вас мощная акустика, то придется взять достаточно толстый провод. А еще есть прямая зависимость сечения от длины. Следует знать, что чем длиннее путь до колонки, тем больше сопротивление проводников, а значит и потери в громкости и качестве. Но чем больше сечение проводника, тем меньше его удельное сопротивление, поэтому взяв провод потолще вы гарантированно не потеряете ни одного драгоценного ватта из отпущенных усилителем.

Пример расчета нужного сечения аудиокабеля:

Домашнюю акустику чаще всего подключают двухпроводным многожильным кабелем и такой тип является самым распространенным вариантом спикерного кабеля.

Осталось определится с его сечением. Для этого надо узнать, а насколько сами колонки сопротивляются подаваемому к ним току. Чтобы узнать какое сопротивление у вашей акустики надо заглянуть в паспорт или на заднюю стенку. Если ничего не узнали, ищите прибор измеряющий сопротивление (тестер, мультиметр, омметр) и меряйте его сами.

Чем меньше сопротивление колонки, тем больший ток она будет потреблять, а значит потребуется большее сечение. Есть такой параметр как плотность тока, то есть какой ток течет через единицу площади. Осталось посчитать какой ток будет потреблять ваша акустическая система, для чего надо использовать эту формулу : I = PR, (где I — ток, P — мощность акустики, R — сопротивление). Разделив полученную величину на нормативную плотность тока получим минимальное сечение. Для примера колонке мощностью 100 Ватт и сопротивлением 4 Ома нужен ток равный корню из (100/ 5) = 5 Ампер. Если почитать ПУЭ (сами ищите, что это значит) то номинальная плотность тока для медных проводов лежит в пределах — 2,7…3,5 А / мм2. То есть минимальное сечение провода для таких колонок — 1,8…2,3 мм2. Вот от этого и надо плясать. Для полной уверенности в наших расчетах осталось определить какое же сопротивление будет у этого провода. Для этого находим удельное сопротивление медных проводников — 0,017 Ом•мм2/м. Делим эту величину на сечение, умножаем на удвоенную длину кабеля и получаем, что максимальное сопротивление для 10 м провода сечением 1,8 квадрата будет 0,017 / 1,8 * 20 = 0,189 Ома. Это в 21 раз меньше сопротивления динамика, что вполне соответствует ничем всерьез не обоснованным требованиям для Hi-Fi техники. Расчеты показали, что для длин в пределах 5 метров сопротивлением кабеля можно смело пренебречь. Главное — это быть уверенным что провода действительно из меди, а не омедненной тряпицы. Когда продавцы будут уверять что вам надо никак не меньше 4-х квадратов, это значит что на вас тривиально хотят нажиться.

Какой акустический кабель выбрать?

Как и почти везде главные критерии выбора — качество и долговечность.

Как это ни грустно, но если вам нужно и то и другое, то сильно сэкономить не получится. К тому же технологии имитации сейчас развиты чрезвычайно и мы регулярно покупаемся на “выгодные скидки”, причем почти сразу понимаем, что выгоду получили отнюдь не мы.

Профессиональные модели акустических (спикерных) кабелей немецкой марки KLOTZ a-i-s

LYP0..	LY2..	SCY2..	SCh3..

Параллельно идущие проводники. Изоляция одинарная (чёрный, белый, прозрачный)	Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная закладная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.

Мультикорные модели профессиональных акустических (спикерных) кабелей для подключения Bi-wiring и Bi-amping

LSC..	LYS..	SCh5..D	SCFR4..

Проводники перевиты между собой с определённым шагом. Двойная изоляция.	Добавлен сенсорный провод 2,5 мм². Двойная усиленная изоляция.	Проводники перевиты между собой с определённым шагом. Двойная негорючая изоляция.	Витая структура проводников. Негорючая изоляция повышенной надёжности.

На что важно обратить внимание при покупке акустического кабеля?

На то, как выглядит медная жила. Если кабель очень мягкий или очень жесткий, то это повод для сомнений. Вполне может быть, что вам предлагают омедненный сплав. а не чистую медь. Все сплавы заведомо хуже меди по проводимости. Аргументация, что они лучше меди, потому что не окисляются и не ржавеют — это попытка ввести в заблуждение. Процессы окисления меди идут очень медленно и если контакт был нормальный, то с ним многие годы ничего не случится. А остальная медь закрыта химически нейтральной изоляцией и она будет дополнительно препятствовать разрушению металла. Кстати это очень важный показатель качества : “свежеоголенные” жилы нового провода не должны быть темнее неочищенной меди, если это не так, то либо медь ужасающего качества, либо изоляция агрессивна и скоро разъест металл. Нам попадались подобные образцы, которые буквально рассыпались в руках.

— Пощупайте и помните изоляцию. Нормальная не должна липнуть к рукам и оставлять следов краски. Она должна быть в меру мягкой, упругой, но прочной и не трескаться при крутом перегибе. Двойная изоляция дороже одинарной, если это не так, то надо уточнить почему.

— Естественно должна быть цветовая маркировка одного из проводов. Иначе вы замучаетесь “фазировать” свою акустику, а это крайне важно для систем объемного звука, чтобы динамики колебались в одинаковую сторону.

— Производители высококачественного кабеля обязательно маркируют свою продукцию и ставят метровые метки, чтобы легко было отсчитывать нужные куски.

— Чтобы быть уверенным, что перед вами не подделка имеет смысл поискать в сети производителя и посмотреть как выглядит его продукция и похожа ли она на то, что вам предлагают.

Ответственные продавцы дорожат репутацией и стараются не никого обманывать, ну разве что сборщиков налогов и таможенников. Дело за малым — найти ответственного продавца. Зайдя на наш сайт вы попали по адресу и мы, ценя ваше доверие, постараемся, чтобы вашей акустике было хорошо звучать. Мы предлагаем лучшие акустические кабели по приемлемым ценам и готовые решения для подключения аудио систем уровней Hi-Fi и High END.

Ответы на часто задаваемые вопросы покупателей акустических кабелей

Вот список ответов на вопросы, которые должен задать себе покупатель, чтобы выбрать кабель для подключения акустических систем:

	Оценка решения
Вопрос	Отлично	Удовлетворительно	Скорее плохо
Где купить?	У отраслевых продавцов	В магазинах продающих электронику	В магазинах хозтоваров, на рынках
Сколько жил должно быть в проводе?	Много и свитых специальным образом	Минимум 7	Одна
Из какого металла должен быть кабель?	Медь OFC или радиотехническая	Медь электротехническая	Специальная “медь” из Китая для развивающихся стран, алюминий
Обязательно ли нужен посеребренный кабель?	На ваш вкус, разницы не ощутите.	Нет	“А это че..?”
Какое сечение выбрать?	Желательно рассчитать	Не меньше 0,5 мм2 + по 0,5 мм2 на каждые 50 вт мощности	Чем дешевле тем лучше, ведь не утюг же подключаем!
Сколько нужно слоев изоляции?	Два	Один	А зачем она, пустим параллельно или спичками отгородим.
Какой должен быть цвет изоляции проводов?	Обязательно разной, например красная и синяя, наружная оболочка может быть одноцветной	На изоляции должна быть цветная полоса (белая, красная), чтобы не перепутать плюс с минусом	Какая разница, разберемся если что..
Что делать с излишками кабеля?	Все лишнее обрезать, оставив небольшие припуски на монтаж и демонтаж.	Сначала оставить по паре метров запаса на случай некоторой перестановки, потом излишки отрезать.	Ничего не резать, запихаем бухту за колонку.
Чем снимать изоляцию	Специальным инструментом	Строительным ножом, но предельно аккуратно.	Зубами или ножницами..
Что делать если при зачистке перерезал несколько жил и остатки их немного выступают за пределы изоляции?	Зачистить снова	Лучше переделать, но, если перерезано не слишком много жил, то можно отрезать их ”под корень”, чтобы ничего не выступало за края изоляции.	Оставить все как есть, “а че будет-то..?”
Надо ли звать специалистов для прокладки кабелей	Если денег хватит, то да, но обязательно под вашим присмотром.	Не слишком сложная задача, самому вполне можно справится.	У меня сосед электрик, все развесит как надо..
Надо ли облуживать припоем концы перед соединением с колонками?	Да, контакт будет надежнее и долговечнее.	Не обязательно, но хотя бы зачистить (поскоблить).	Дык и так работает, пошурудим если что..
Можно ли использовать ШВВП или ПВС?	Нет, там медь невысокого качества.	Можно, но если уверены в производителе.	А на рынке другого не бывает..

Чем отличается акустический кабель от обычного: сравнение, типы, характеристики

Содержание:

Что такое акустический кабель
Критерии сравнения

Назначение и функции
Электрическое сопротивление
Токопроводящий материал
Сечение и длина
Структура
Изоляция и экранирование

Итоги

Чтобы полноценно ответить на вопрос — чем отличается акустический кабель от обычного — определения мало. Несмотря на то, что оба варианта являются по сути проводниками электрического тока, разница между ними есть. В первую очередь, отличия заключаются в назначении, структуре, экранировании, изоляции. Есть и другие критерии, о которых детально рассказано в статье.

Что такое акустический кабель

К ним относятся:

бытовые аудиоколонки;
многоканальные аудиосистемы;
наушники;
микрофоны;
автомобильная акустика;
электромузыкальные инструменты;
акустические системы в кинотеатрах;
концертные комплексы;
приборы для измерения характеристик звукового сигнала.

При этом, питание звуковой аппаратуры и передача не звукового сигнала реализуется обычными проводами. Чтобы понять, зачем нужны акустические провода, и почему вместо них не применяются обычные — сравним эти два типа изделий по ряду критериев.

Критерии сравнения

Для рядового пользователя, для которого электроника или аудио не профильные занятия — кабель, он, как говорится, и в Африке… Однако даже у такого изделия есть ряд параметров и свойств. Для того, чтобы увидеть отличия акустического кабеля от обычного, сравним их по 10 критериям:

Назначение
Функции.
Разновидности.
Электрическое сопротивление.
Токопроводящий материал.
Сечение (толщина).
Длина.
Внутренняя структура.
Экранирование.
Изоляция.

Уже на этом этапе ясно, что кабель — не такое уж и простое изделие.

Назначение и функции

Обычный кабель — предназначен для передачи электрического тока, используется для питания приборов, передачи управляющих сигналов, импульсов. Ток может быть разной формы, частоты, силы. Из бытовой розетки на 220 В подключённые потребители получают электричество синусоидальной формы, частотой 50 Гц. Нагрузка зависит от того, какой мощности потребитель мы подключим. В быту она может варьироваться от нескольких миллиампер до 10-30 ампер.

Основной функцией электрокабеля является передача энергии с минимальными потерями. В высокоточных приборах к качеству питания предъявляются особые требования, и потому здесь тоже применяют не простые провода.

Акустический кабель — предназначен для передачи звука. Характеристиками последнего является частота и амплитуда. На примере обычных бытовых колонок эти параметры означают следующее. Выше частота — более высокие звуки мы слышим. Низкие частоты отвечают за басы. От амплитуды зависит громкость звука. В отличие от электропроводов, по звуковым передаётся ток небольшой силы.

Основной функцией является передача электрического тока с минимальными потерями. Однако в этом случае сигнал является носителем информации. Звуковой. В колонках он приводит в движение диффузор динамика, благодаря чему мы слышим музыку, речь.

От того, как пройдёт звуковой сигнал через проводник, зависит, что мы услышим на выходе. Если часть сигнала потеряется (превратится в тепло), мы получим звук низкого качества или громкости. Если поперёк аудиокабеля (неэкранированного) пройдёт радиосигнал — в колонках мы услышим помехи — искажения, треск, писк, шум.

Электрическое сопротивление

Электрическим сопротивлением называется физическое свойство проводника, которое определяет, насколько он будет препятствовать прохождению через него сигнала. Параметр важен как для электрокабелей, так и для звуковых.

Если сопротивление электропровода будет слишком высоким, то:

Потребитель получит меньше питания.
Недополученная потребителем электроэнергия потратится на бесполезный (даже вредный) нагрев проводника.

Мы получим просадку напряжения, снижение тока, что значит уменьшение мощности прибора. Провод с большим сопротивлением будет греться, плавиться, коротить, загорится сам, и воспламенит что-либо горючее рядом. Такой исход в случае с электропроводкой возможен потому, что через неё зачастую протекают токи большой силы.

В случае со звуком электрическое сопротивление тоже является важным критерием. Однако польза или вред от этого физического свойства проводников здесь немного отличается. Во-первых, поскольку токи по аудио проводам протекают, как правило, небольшие, нагрев, оплавление, возгорание — грозит редко.

Во-вторых, если сопротивление слишком большое, часть звуковой информации, которую несёт ток от источника к потребителю, будет потеряна. Поскольку эта информация является ничем иным, как электричеством, она потратится на бесполезный нагрев. Однако нагрев в данном случае не так критичен. Куда более важным аспектом для аудиосистем является потеря сигнала. На практике она означает более тихий, урезанный, неполноценный, менее качественный звук.

Токопроводящий материал

Основным материалом для изготовления кабелей служат такие, которые обладают оптимальным соотношением сопротивляемости и стоимости. Из этого исходят производители, что в случае с электропроводами, что с акустическими. Как правило, большинство современных проводников изготавливается из меди.

У меди оптимальное соотношение сопротивляемости и стоимости. Например, алюминий — дешевле, но его сопротивление выше. Стали — стоят ещё меньше, однако сопротивление несравнимо выше. Низкое оно у золота, серебра. Однако из-за стоимости повсеместно для изготовления кабелей они не используются. Хотя и золотые, и серебряные модели выпускают. Но чаще применяется золочение или серебрение.

Медь — пластичный металл. Особенно это важно в случае с акустическими кабелями. Они часто сгибаются, сворачиваются, разворачиваются и так далее. Хотя частично компенсировать недостаточную пластичность можно за счёт структуры кабеля.

Сечение и длина

Сечение (толщина) является важнейшим параметром что для акустического кабеля, что для простого. Значение это имеет потому, что от сечения проводника напрямую зависит сопротивление, о котором говорилось выше. Однако не всегда есть смысл выбирать чрезмерно толстые кабели. Что для передачи электроэнергии, что для аудиосигнала.

Для электропроводки сечение рассчитывается исходя из того, какой она длины, и какой силы ток будет протекать. Чем выше ток и длиннее провод, тем сечение надо большее.

В случае же с аудиоаппаратурой сечение подбирается таким образом, чтобы сопротивление было не более 5-10% от сопротивления системы (с учётом длины). Толщина, которая выходит за указанные рамки — бесполезная трата денег. Звук лучше не станет.

Структура

По структуре кабели бывают:

одножильные;
многожильные
витые;
симметричные;
несимметричные;
параллельные;
коаксиальные;
триаксиальные;
комбинированные.

От структуры зависит назначение, гибкость, пропускная способность, уязвимость к помехам. К примеру, для подключения музыкальных инструментов используются многожильные несимметричные провода. Для микрофонов — симметричные. Для подключения колонок и динамиков — параллельные.

В случае с простой проводкой структура зависит от условий эксплуатации и требований к помехоподавлению. Например, для питания утюга достаточно простого двухжильного провода, тогда как для подключения компьютера необходим защищённый от помех провод.

В целом, разновидностей в акустике по этому параметру больше, чем в случае с электрификацией.

Изоляция и экранирование

Изоляция выполняет несколько функций. Защищает склонную к окислению медь от влаги, атмосферного воздуха. Предотвращает механические повреждения. Исключает контакт проводников между собой и сторонними предметами.

От материала и типа изоляции зависит прочность, гибкость, износостойкость, долговечность и среда эксплуатации. Там, где провода неподвижны, к эластичности не предъявляются особые требования. В случае же с микрофонами, наушниками, переносными колонками, музыкальными инструментами — гибкость и износостойкость важна.

Экранирование — часть провода, которая защищает проходящий по нему сигнал от сторонних сигналов. Выполняется в виде оплётки из медной проволоки, либо из алюминиевой фольги. В добротных моделях таких экранов два. В бюджетных — один или вовсе отсутствует.

Что касается отличий между аудио и обычными проводами, то к экранированию первых предъявляются более высокие требования.

Итоги

По итогу получается, что принципиальной разницы между акустическими и обычными проводами нет. Оба типа являются проводниками электрического тока. Различие заключается в том, как качество, тип, сечение и другие параметры проводов влияют на итоговый результат. В случае с обычными кабелями от этого зависят потери электроэнергии и безопасность, а в сфере звука — его качество.

Акустические провода: виды и из характеристики

Хорошие акустические провода – это залог чистого звучания

Приобретая хорошую акустику, неопытный человек никогда не задумывается над тем, что для качественного звучания всей системы, помимо динамиков, требуется обзавестись соответствующими проводами. Особенно это касается моделей среднего ценового сегмента, где производитель может укомплектовать изделие неплохими колонками, и при этом, сэкономить на звукопроводящих кабелях, или не положить их вовсе.

Провод для акустических систем, является такой же важной деталью, как и усилитель, который, к слову, выполняет главную работу во всей системе.

Основные характеристики проводов

Чтобы вы лучше уловили суть всей проблемы, давайте немного окунемся в теорию, и посмотрим, как функционирует звуковая система. Приведенная схема актуальна, как для дорогущей Hi-Fi акустики, так и для обычных колонок на персональном компьютере.

Что такое «бутылочное горлышко»

Термин «Бутылочное горлышко», или «Bottleneck», можно часто услышать среди компьютерщиков, и людей, занимающихся обзорами железа для ПК. Употребляется он для обозначения элемента системы, тормозящего остальные части, то есть самое слабое звено.

Общая производительность системы, всегда будет равняться мощности именно этого элемента, несмотря на наличие, более качественных деталей схемы.

Символичное представление, как некачественные компоненты тормозят всю систему

Данный принцип, применим не только к компьютерной периферии, но и для любой электронной схемы, и даже механизмов.

Итак, чем же грозит использование некачественных проводов? Давайте кратко ознакомимся с принципом работы простейшего транзисторного усилителя.

Схема с транзистором без указания прочих элементов схемы

Итак:

На схеме выше, изображена упрощенная схема работы однотранзисторного усилителя звука. Мы не стали указывать остальные элементы, дабы не усложнять процесс понимания функционирования устройства, и ограничились только самим транзистором.
Транзистор – это полупроводниковая деталь любого современного электронного устройства. Именно благодаря ему, техника смогла уменьшиться в размерах, и серьезно сбавить в весе.
Он имеет три вывода, которые называются: база, коллектор и эмиттер.
Ток через транзистор протекает между коллектором и эмиттером в одном направлении (меняется в зависимости от типа радиодетали). База же, служит ключом для управления потоком. Принцип прост: ключ закрыт – ток не течет, открыт – ограничений нет.
Но база имеет не только два положения: «вкл» и «выкл». «Дверца» приоткрывается, в зависимости от величины напряжения подаваемого на базу (от 0 до 1 В). На этом и построен принцип работы усилителя.
Напряжение на эмиттере превышает напряжение базы в несколько раз, например, 10В против 1-го. Соотношение этих величин, и есть коэффициент усиления. На базу подается переменный сигнал от проигрывателя, или микрофона, который постоянно меняет своё значение. В это время транзистор повторяет сигнал, но уже на больших напряжениях, который, в свою очередь, подаётся на динамики.

Предположим, что наш усилитель может увеличивать сигнал в 10 раз, и выдавать чистый сигнал, в частотном диапазоне от 20 Гц до 2кГц – именно такой диапазон доступен для человеческого слуха. Но для соединения с динамиком, мы возьмем низкокачественный провод для акустики.

В результате, из-за того, что провод не в состоянии передать все частоты, мы получаем деформированное звучание с шумами, или занижение мощности проводимого сигнала, часть которой тратится на нагрев провода. Всё преимущество нашего хорошего усилителя, сводится на нет. То есть, в итоге у вас получится следующая схема: сигнал – усилитель – «ослабитель» — звук. Вас ничего в ней не смущает?

Характеристики акустических проводов

Давайте обозначим все характеристики проводника, которые влияют на качество передаваемого сигнала.

Подключение акустической системы

Качество звучания напрямую зависит от следующих технических характеристик дизайна провода:

Тип материала проводящего сердечника;
Свойства и характеристики изоляции;
Особенность внутреннего строения кабеля.

Качество используемого металла влияет на чистоту и глубину низких частот (басов). От остальных характеристик зависят точность тембра и звукопередачи.

Двухкомпонентный акустический кабель

Сегодня, самым доступным металлом с высокими характеристиками токопроводимости под акустику, является медь. Именно она применяется при изготовлении подавляющего большинства кабелей. Но медь бывает разного качества, с различными примесями, которые влияют на её свойства.

В результате медные провода делят на следующие типы:

ТРС – медь, полученная по технологии грубой очистки. Провода из данного материала используются в бюджетной акустике, где требования к качеству звучания невысоки.
OFC – бескислородная медь, обладающая хорошей проводимостью. Данный проводник обеспечивает передачу сигнала практически без потерь, и применяется в системах среднего ценового сегмента. Благодаря приемлемой стоимости и своим характеристикам, данные провода получили наибольшее распространение по миру.
РСОСС – провода из чистой меди, полученной методом непрерывной вытяжки расплава. Данная технология разработана китайскими инженерами, и с успехом применяется для изготовления самой качественной продукции. Но не следует думать, что это относится к китайской продукции.

Совет! Некоторые компании создают свои провода, изменяя, или усовершенствуя указанные технологии. Например, фирма « Hitachi » выпускает эксклюзивный продукт, с увеличенной кристаллической решеткой, который маркируется, как LC — OFC .

Провод акустический серебряный

Как известно, драгоценные металлы проводят ток гораздо лучше меди. Но, если цена золота и платины совсем несовместимы с таким применением, то серебро при изготовлении проводов, применяется довольно часто.

Так, цена за 1 метр провода из чистого серебра составляет 100 евро, и это далеко не предел. Применяют данные изделия в комплекте с элитной техникой и дорогостоящим концертным оборудованием.

Гораздо чаще, можно встретить, так называемые композитные провода, состоящие из нескольких металлов. Так, например, медные жилы покрываются (лудятся) тонким слоем серебра или олова, что дает данным проводам усиленные свойства.

Компонентные акустические провода «Morel»

Комбинируют медь не только с металлами, но и с углеродистыми проводниками. Такие добавки придают проводнику определенные свойства. Называются такие провода – компонентными.

Совет! Если ваш провод никак не маркирован, и сделан из неизвестных сплавов, то смело отправляйте его в мусорное ведро, и бегите за новым в магазин.

Сопротивление проводов

Итак, после прочитанного, резюмируем – главное значение для акустического кабеля это его пропускная способность, на которую напрямую влияет сопротивление токопроводящей части. Чем оно выше, тем сигнал хуже проходит по проводу.

Как вы уже, наверное, догадались, каждый тип сплава, отличает именно этот показатель. Но сопротивление провода зависит не только от этого. Большое значение имеют длина и сечение кабеля.

Резистор – радиодеталь для снижения напряжения и силы тока

Что обозначает понятие «сопротивление» в электрической цепи? Сопротивление – это свойство противодействия материала движению электронов. Чем оно выше, тем ниже пропускная способность проводника (в электронике для понижения силы тока применяются специальные элементы, называемы резисторами).

Проведем небольшую аналогию с водопроводом:

Представим, что у нас имеется труба, по которой течет вода со скоростью 2000 литров в час. Её диаметр, соответствует количеству пропускаемой жидкости.
Но что будет, если мы врежем посередине участок другой трубы, меньшего размера, или слегка прикроем кран?
Всё верно. Количество пропускаемой воды уменьшится, так как на её пути появилась дополнительная помеха, препятствующая потоку — то есть создается сопротивление.
Или обратная ситуация – увеличиваем диаметр трубы при том же давлении, что и ранее. Сразу выводим следующее правило: уменьшение сопротивления без увеличения нагрузки, не влияет на производительность системы.
Аналогично дело обстоит и с электрическим током – чем тоньше или длиннее провод, тем выше его сопротивление. По толстому кабелю сигнал будет передаваться куда лучше, но оглядываясь на описанное выше правило, уточним, что его диаметр нужно подбирать под пиковую мощность сигнала.

Внимание! Провод акустический 2х4 мм², способен передавать сигнал практически со скоростью света (98% великолепный результат).

Таблица сопротивления для проводов

Рассчитать сопротивление провода очень просто. Используйте для этого приведенную таблицу. Например, диаметр 10-ти метрового медного провода составляет 1 мм. Сопротивление 1 метра данного провода составляет 0,023 Ом, что очень мало. Всё что вам осталось сделать – это перемножить данное значение на общую длину проводника: 0,023*10=0,23 Ом.

Далее, открывается инструкция вашего усилителя, и смотрится оптимальное значение, которое советует производитель. При необходимости, провести расчет можно самому, но эту часть мы опустим, так как намерения погружаться в формулы у нас не было с самого начала.

Давайте лучше ещё раз, на мгновение вернемся к нашему водопроводу. Что будет, если создать в трубе слишком высокое давление?

Правильно, она завибрирует, и возможно даже лопнет в самом худом месте. В электронике, подобное явление называется короткое замыкание (КЗ). Конечно, оно не грозит вам при подключении акустики, но потеря сигнала, ухудшение качества звучания, и нагрев проводов – явления довольно частые.

Прочие факторы

Акустические провода в разной изоляции

Двигаемся дальше. Следующий фактор, влияющий на качество проводов – это материал изоляции, который также содержит определенный набор характеристик.

Углубляться в эти дебри не станем, и отметим лишь главное:

Лучшей, считается изоляция из тефлона, особенно из вспененного, или с низкой плотностью.
Далее по убыванию, идет полипропилен – провода с такой изоляцией немного хуже, но имеют более приятную цену.
Самым распространённым на сегодня изоляционным материалом, является поливинилхлорид. Но такие акустические провода, из-за эффекта накопления диэлектриком заряда, сильно искажают звук, и явно не подходят для качественных систем звучания.

Совет! Хорошая изоляция акустического провода, должна быть эластичной, иначе при сильных перегибах, может произойти её повреждение.

Дополнительным плюсом качественного провода, является наличие экрана, который будет препятствовать появлению шумов. Данный тип кабелей рекомендуется применять для автозвука и дорогой Hi-Fi акустики.

Экранированный акустический кабель с двойной изоляцией и оплеткой

Строение проводов, стандартные входы и подключение

В данной части статьи мы рассмотрим строение проводов, и ознакомимся со списком клемм и соединений под них.

Типы акустических проводов

Акустические провода могут быть одно- и многожильными. Вторые, в свою очередь, делятся на три типа.

Пучкообразная жила: расположение токоведущих жил в таком кабеле неравномерно, что делает его уязвимым к отраженным сигналам. Поэтому использовать данный тип с акустикой, не рекомендуется.

Концентрический акустический кабель

Следующий тип проводов называется – концентрический. Благодаря тому, что жилы расположены ровно, по всей длине проводника образуется практически идеальное круглое сечение, что дает стабильное сопротивление на всех участках, и как следствие, передачу сигнала с малыми потерями.

Многожильный витой провод

Самой лучшей конструкцией, является — веревочная. По сути – это усовершенствованная модель предыдущего кабеля, но с лучшими показателями гибкости самого провода, что очень важно при укладке на участках с крутыми изгибами.

Одножильные провода обладают самой большой пропускной способностью, но из-за высокой жесткости, применение их в компактных системах довольно проблематично.

Акустический кабель витая пара

Особняком стоят кабели «витая пара», которые имеют множество вариантов сплетения. Некоторые из них оснащены сложным экранированием, что в значительной мере влияет на качество передаваемого сигнала.

В данных моделях проводов могут использоваться как монолитные, так и многожильные токонесущие жилы. Чем дальше они разнесены друг от друга, тем четче и детальнее передаются частоты от усилителя — но при этом начинает страдать слитность звука. Поэтому, наиболее оптимальное сочетание этих параметров, и есть главная задача инженеров, создающих данные провода.

Акустический провод 2х4 мм: витая пара

Витая пара бывает следующих моделей:

UTP – стандартный кабель без экрана;
FTP – у данной модели акустического кабеля, имеется фольгированный экран для отражения помех;
STP – каждая жила провода имеет собственный экран, плюс добавлен общий экран, в виде оплетки из медной проволоки;
S/FTP – внешним экраном для кабеля служит витая медная пара, каждая из которых имеет оплетку из фольги;
SF/UTP – витая пара не имеет защиты, но экран у такого провода состоит одновременно из фольги и проволоки.

Совет! Даже хорошо экранированные провода, с двойным слоем изоляции, способны улавливать посторонние шумы, поэтому при укладке на металлические конструкции (салон автомобиля), рекомендуется, предварительно помещать их в гофру.

О чем говорят тесты

Тестируем акустические провода

Каждый тип кабеля, был уже кем-то опробован множество раз, поэтому у пользователей сложилось своё мнение о каждой модели в частности.

Итак, что советуют профессионалы на просторах интернета:

Естественно, лучшими показателями обладают провода из чистого серебра, которые могут обеспечить передачу звучания с обертонами, и оригинальную запись звука, без каких-либо искажений
Провода из монокристаллической меди (ООС) – это отличное решение для всех типов частот. Акустический провод для сабвуфера из этого материала, обеспечит чистый, глубокий бас.
При выборе кабеля из бескислородной меди, вы столкнетесь с настоящей проблемой. Причина в том, что качество звучания на проводах разных производителей, сильно отличается. Особенно это касается китайских изделий, большая часть которых не выдерживает никакой критики.
Композитные провода тоже весьма неплохи, но иногда, луженая оловом медь может создавать эффект шепелявости. Посеребренные модели придают звуку больше яркости, что скорее, считается плюсом.

Совет! Выбирая провод, откажитесь от немаркированных вариантов. Лучше купите товар известной марки. Например, из бюджетного сегмента выделяется продукция фирмы « Mystery».

Клеммы и разъемы

Думаем, что ни для кого не секрет, что тип клеммы выбирается в зависимости от формы ответного гнезда, которым снабжены усилители и колонки. Но всё равно мы думаем, что пробежаться по основным из них, будет весьма полезно.

U – образные клеммы

На фото выше, изображена U-образная клемма, которая чаще всего применяется при установке автомобильных усилителей. Соединение обладает изоляционным кожухом для защиты, но все равно, рекомендуется дополнительно обматывать стыки изоляторов, изолентой. Делается это потому, что контакты в системе находятся очень близко друг к другу, а вибрация кузова авто может оголить изоляцию.

Клеммник сабвуфера

Винтовые зажимы не потребуют от вас дополнительных деталей. Достаточно вставить в отверстие очищенный от изоляции конец провода, и затянуть гайку. Чаще всего, такие соединения можно увидеть на низкочастотных динамиках и домашних Hi-Fi системах.

Винтовые клеммы

Винтовые клеммы применяются при соединении профессиональной аппаратуры, дорогой акустики и микшеров для записи звука.

Клемма зажим

Зажимные клеммники – это очень удобное решение, применяемое в большинстве компьютерных акустических систем, недорогих домашних кинотеатрах и музыкальных центрах. Данное соединение так же не нуждается в ответных разъемах.

Готовые решения

Если ваша звуковая система оснащена вместо клеммников гнездами, то вам придется покупать готовый акустический кабель под них. Хотя на рынке чаще всего представлены образцы китайской промышленности, качество которых явно не лучшее, вы все равно можете найти продукцию известных производителей, так как все вышесказанное, относится в полной мере и к этим товарам.

Акустический провод компьютера

Так, например, для подключения к звуковой карте компьютера отдельного усилителя, или музыкального центра, используется кабель 3,5 мм мини-Джек — тюльпан. Кстати, в магазинах радиотоваров всегда можно найти множество переходников и нестандартных кабелей, которые позволят соединить в систему непрофильные приборы.

Кабель «тюльпан»

Многие системы, в том числе и автомобильные, оснащены гнездами под тюльпан. Данное соединение очень удобно и надежно. Провода данного типа могут использоваться как для передачи звука, так и видео.

Подключение динамиков

Соединить аудиосистему своими руками очень просто. Главное — следовать рекомендациям изготовителя, и соблюдать последовательность подключения.

Маркировка акустического кабеля

Каждый усилитель поддерживает определенное количество подключаемых динамиков, которые вы можете подобрать самостоятельно, под требуемую схему подключения. Готовые же системы, комплектуются с завода, и имеют соответствующее обозначение: 2.0; 2,1; 5,1; 7,1 – эти цифры, как раз и говорят о количестве колонок в комплекте.

Первая цифра указывает, сколько высоко- и среднечастотных выходов имеет усилитель. Вторая – обозначает наличие в системе низкочастотного сабвуфера.
Чтобы не запутаться, откройте прилагаемую схему подключения, где вы увидите название всех выводов, которые, кстати, дублируются на самом усилителе и колонках.
Всё, что вам осталось сделать – это последовательно соединить все элементы. Но будьте внимательны, и не спутайте полярность. Плюсовые клеммы усилителя и динамиков, обычно обозначаются красным цветом, а минусовые – черным.
Плюсовой провод для акустики, маркируется цветной полосой (см. фото выше), или имеет красную изоляцию. Минусовой – может быть черного цвета, или не иметь маркировки вовсе.

Последовательно соединяя провода для акустики с выводами, вы гарантируете себе качественный результат, без риска спутать кабели. Поверьте, что гораздо больше времени, у вас уйдет на распаковку системы, и расстановку её по комнате.

На этом всё — надеемся, что мы смогли наиболее полно преподнести материал. Читайте больше статей на нашем сайте!

Акустический кабель. Виды и устройство. Как выбрать и применение

Акустический кабель представляет специализированный провод, который предназначен для доставки звукового сигнала от усилителя на пассивные громкоговорители. Главная задача такого провода – передача предельно точного сигнала, чтобы не было никакого искажения. К тому же подобный кабель должен обеспечивать защиту передаваемого сигнала от всевозможных шумов и помех, которые появляются извне. В действительности же каждый кабель оказывает определенное влияние на сигнал. Но чем оно меньше, тем провод будет лучше. Именно поэтому производятся различные виды кабелей, от копеечных вариантов до дорогостоящих проводов ценой в несколько тысяч долларов за метр.

Виды

Акустический кабель

Симметричный кабель. В большинстве случаев поставщики реализуют его в качестве микрофонного. Конструктивно он имеет два многожильных проводника, помещенных в проводящий экран. В качестве экрана может использоваться медная оплетка или фольга. В качестве центральных проводников часто выступает витая пара.

Несимметричный кабель. Его используют для доставки несимметричных аудиосигналов, применяемых в бытовой и компьютерной технике. Подобные провода также используются для подключения музыкальных инструментов. В таких проводниках степень искажения определяется качеством экрана, который закрывает центральную жилу. Указанные выше кабели часто применяются как межблочные.

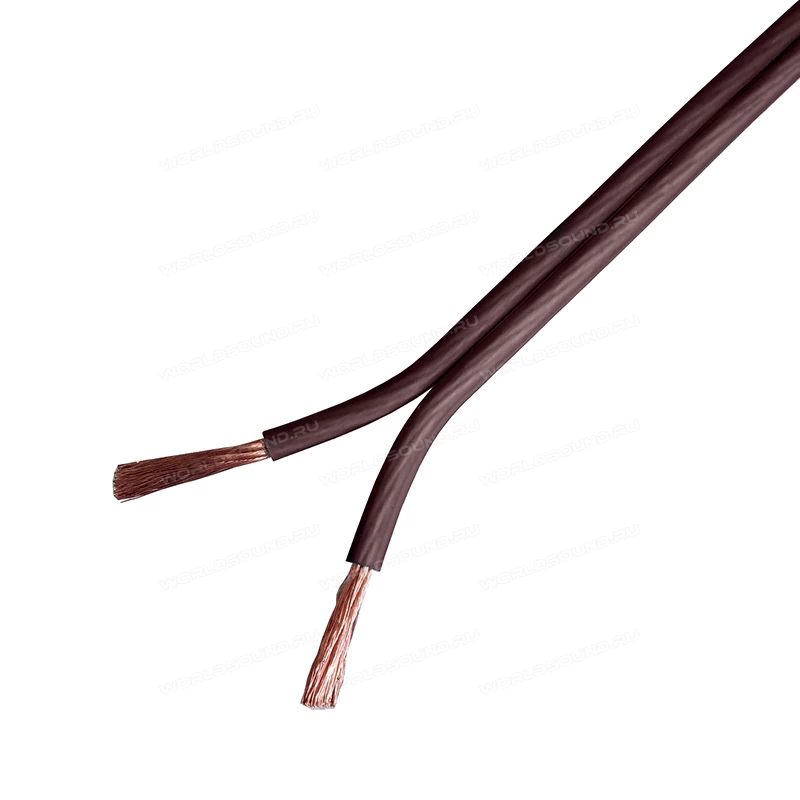

Параллельный акустический кабель. Выполнен из двух изолированных многожильных проводников. В некоторых случаях с целью предохранения от повреждений они покрываются общей изоляцией.

Витой кабель. В нем применяются изолированные жилы, которые переплетаются друг с другом. В результате образуется витая пара. Подобное решение дает возможность использовать такой кабель для получения длинного соединения.

Коаксиальный кабель. Имеет повышенную защиту от внешних помех, благодаря чему он отлично подходит для применения совместно с питающими проводами.

Устройство

Акустический кабель обычно имеет такую конструкцию: жилы проводников укладываются в изоляционный слой из ПВХ. Они в большинстве случаев имеют сечение от 0,25 до 4 квадратных миллиметров. Оболочка отличается упругостью, пластичностью и устойчивостью к воздействию различных агрессивных сред. Материалом для проводящей ток жилы может служить чистая медь, бескислородная медь или биметалл-омедненный алюминий.

Устройства акустического проводника может быть выполнено из одной или нескольких жил. Причем многожильный кабель может иметь следующее строение:

Пучкообразное. Применяется весьма редко, ведь подобный кабель подвержен влиянию отраженных сигналов. Это приводит к ухудшению его характеристик при эксплуатации.
Концентрическое. Жилы здесь располагаются одинаково в продольном направлении. В результате получается почти идеальное круглое сечение. Благодаря этому гарантируются стабильные параметры сопротивления в кабеле, а значит и достаточно хорошее прохождение сигнала.
Веревочное. Это улучшенный вид вышеуказанного типа строения. Большинство качественных кабелей крупного сечения выполняются указанным способом, чтобы сохранить гибкость.

Принцип действия

Главная особенность кабеля для акустики в том, что он доводит до динамика сигнал без искажения. Если бы был низкокачественный провод, то на выходе получилось бы деформированное звучание с шумами, либо занижение мощности сигнала, ведь определенная часть энергии направлялась бы на нагревание провода. В результате бы получилась схема: качественный сигнал – усилитель – «ухудшитель» — звук. Именно с целью сохранения качества сигнала и применяется кабель для акустики.

Отличными параметрами для сохранения акустической проводимости является медь. Однако и она может быть разного качества. Это может быть очищенная медь или металл грубой очистки. В дорогих кабелях часто используются композитные жилы, которые выполнены из нескольких металлов. К примеру, на медные жилы наносится олово или серебро. Благодаря подобному усовершенствованию провода становятся практически совершенными.

Но этот «чистый» сигнал может быть испорчен внешними факторами. Поэтому провода покрываются изоляцией. Она влияет на срок службы изделия, износостойкость, защиту от внешних помех и механических повреждений. В качестве изоляции могут использоваться различные материалы, но все они должны являться хорошими диэлектриками. Одним из лучших вариантов является тефлоновая изоляция, более худшее качество дает полипропиленовая изоляция.

Применение

Акустический кабель

Для соединения аудио-видео систем, микшеров усилительных устройств, колонок и иной аппаратуры преобразования и воспроизведения звуковых сигналов.
Для подключения самых разных датчиков, а также для питания радиоэлектронной аппаратуры.
Включения в схемы блоков, модулей, в том числе составных элементов и компонентов оборудования музыкальных студий.

Как выбрать акустический кабель

Основными критериями выбора кабеля для акустики являются:

Длина. Выбирая длину, следует предварительно померить расстояние между динамиком и усилителем. Желательно покупать с некоторым запасом. Лучшим вариантом будет решение, когда провод лежит не кольцами, но при этом и не натягивается.
Топология, то есть, как располагаются проводники в жиле. Кабель простейшей конструкции – это провод, выполненный из двух толстых медных жил и обернутый в толстую изоляцию. В большинстве случаев подобного кабеля будет вполне достаточно. Но в системах высшего класса без многожильных кабелей, переплетенных особым образом, не обойтись. Благодаря многожильным проводам можно максимально снизить все типы искажений и получить звук высочайшего качества.
Внешний вид выбирается по своему усмотрению. Акустический кабель может быть самых разных расцветок.
Применяемые материалы. Жилы кабеля в большей части случаев изготавливаются из меди. Чем данный материал будет чище, тем лучше будет протекать ток. В дорогостоящих проводниках может применяться и серебро, ведь у этого металла малое удельное сопротивление. Некоторые кабели могут быть выполнены из прозрачного слоя изоляции, они удобны для определения целостности жилы.
Тип зажима. Простые кабели часто не имеют коннекторов. Они продаются в мотках или барабанах, на концах у них оголенные жилы. Провода высокого класса часто оснащаются разъемами в виде «банана» либо «лопатки». Они более удобны в применении. В особенности это касается случаев частой их коммутации, к примеру, на концертах.

Как выбрать акустический кабель для колонок

Качественный тип акустических проводов является спутником чистого звука, особенно в аппаратуре класса Hi-Fi.

По пути от усилителя к колонкам, аудиосигнал подвергается сопротивлению провода и чем больше его длинна тем более актуальной становится эта проблема.
Кроме сопротивления, на звук могут негативно повлиять также такие факторы как шумы и искажения.

Большинство покупателей когда сталкиваются с выбором проводов для колонок, так же сталкиваются с огромным количеством противоречивых заявлений от производителей и здесь неподкованному человеку трудно отличить маркетинговые приемы от реальных фактов.

Возникает множество вопросов: Какой тип кабеля выбрать? Какое сечение провода? Какое покрытие жил кабеля обеспечит наилучший звук? В какой изоляции брать провод для скрытого монтажа? И множество других важных вопросов.

Главная задача акустического провода — передать звуковой сигнал без потерь по мощности, без искажений и шумов. Но на практике каждый кабель оказывает свое определенное влияние на сигнал, что особенно заметно проявляется при большой длине проводов (больше 10 метров).
Поэтому на рынке присутствуют акустические провода разной ценовой категории, от пол доллара и до несколько тысяч долларов за метр.
Но какой кабель нужен нам, так чтоб и звук был отличным и не переплачивать без необходимости?

Давайте для начала разберемся в том какие виды акустических кабелей вообще бывают.

Виды акустических кабелей

Параллельный кабель

Витой кабель. От параллельного отличается тем что проводники идут в одной общей изоляции, при этом каждый проводник имеет свою индивидуальную изоляцию и такие проводники переплетены между собой что напоминает витую пару. Такое исполнение при надлежащем сечение провода дает возможность использовать кабель на больших расстояниях.
В одном общем пучке кабеля может находится от двух и больше проводников что дает возможность развилки целых магистралей аудиопроводов.

Симметричный кабель. В своем большинстве на практике применяется как микрофонный кабель.
Состоит из двух многожильных проводников, часто выполненных в виде витой пары.
Сверху проводники из индивидуальной изоляции, покрыты общей силиконовой изоляцией и экраном из фольги или медной оплетки, в дешевых вариантах место медной оплетки применяют крученую проволоку из нержавейки или других сплавов которые имеют плохие экранирующие свойства.
Сверху кабель покрыт, как правило мягкой черной изоляцией из ПВс.

Несимметричный кабель. Применяют в основном для несимметричных аудиосигналов бытовой и компьютерной техники. В аудиотехнике в основном подключают музыкальные инструменты и аудиотехнику которая состоит из нескольких отдельных блоков, например усилитель, предуселитель, усилитель для наушников, микшер и другое.
Применяют там где необходимо максимально защитить сигнал от внешних помех и искажений при небольшой мощности. Тут качество кабеля определяется качеством и материалом экранирующей оплетки и качеством слоев изоляции центральной жилы.

Коаксиальный кабель. Обладает повышенной защитой от помех и искажений в виду чего может применяться совместно с питающими проводниками. Характеризуется толстой силиконовой изоляцией центральной жилы и качественным слоем экрана состоящим из фольги и металлической оплетки. В аудиотехники редко применяется, разве что в каких то специфических проектах где необходима большая длина кабеля проходящего через насыщенную электромагнитными помехами среду.

Отчего зависит качество звучания?

материал проводника
толщина провода
характеристика изоляции
конструктивные особенности

Материал жили влияет на чистоту басов и звуковую картинку, а конструктивные особенности и изоляция на точность звукопередачи и тембральную достоверность.

Акустический кабель, как правило выполняется сечением от 0,125 — 4(6) миллиметров квадратных и укладывается в индивидуальную изоляцию из слоя силиконового пластика или ПВХ, редко резины которая иногда выполняет роль наружной оболочки и придает упругость и пластичность а так же защиту от повреждений и воздействия внешней среды на кабель.

Центральная жила, в лучшем случае будет из чистой меди, но зачастую в более дешевых кабелях применяют бескислородную медь, биметалл или омедненный алюминий.
Однако даже медь может быть разного качества, может быть чистая медь а может быть металл грубой очистки. Но не стоит отчаиваться если вы видите что центральная жила не медного цвета, это еще не значит что перед вами некачественный кабель. В более совершенных кабелях применяют жилы с меди покрытой оболочкой из олова или серебра, такой кабель стоит дороже но и не без причинно.
Часто медный проводник покрывают оловом что обеспечивает защиту меди от окисления и придает стабильное качество звуку без искажений и плохих контактов, такие провода можно встретить под шведской маркой «Supra» такие провода особо актуальны для передачи высоких частот к «динамикам — пищалкам»

Другим типом покрытия есть покрытие серебром, тут проявляется обратный ефект в звучание на высоких частотах. Такой провод подходит, когда мы хотим яркого эмоционального звучания.
Здесь можно упомянуть марку TTAF

TPC — медный аудиокабель низкой ценовой категории, здесь применяется медь по технологии грубой очистки, данный тип хорошо себя зарекомендовал там где не предъявляются серьезные требования к качеству звука.

OFC — аудиокабель из безкислородной меди, характеризуется лучшей проводимости чем TPC что конечно же сказывается на качестве звука. Здесь можно выделить продукцию фирмы Hitachi

PCOCC — аудиокабель из чистой меди производимый по особой технологии. Суть ее состоит в технологии производства вытяжки и «раскатке» из медного расплава, в результате чего получается цельный проводник который может достигать больше 100 метров.

Так же центральная жила может быть выполнена в роли одной моножилы или нескольких тонких жилок (проводов), в этом случае она будет называться многожильной.

Сечение акустического кабеля

Чем больше сечение проводника тем ниже сопротивления провода на один погонный метр, соответственно и выше цена. Но стоит ли переплачивать, нужно взвесить поставленные требования, общий метраж и цену вопроса.

Если провода будут слабенькие то на слух это будет проявляться как нехватка баса и динамики, а по факту колонки просто не получат необходимой мощности.
К примеру для напольной акустики средней домашней мощности, вполне достаточно проводов с сечением 2,5 мм2 при учете что длина кабеля от усилителя к колонке не будет больше 30 метров.

Форма и конструкция кабеля

Что же касается формы проводника то раньше никто на этот параметр не обращал внимания, но сейчас рынок предлагает несколько различных вариаций.
Круглая форма многожильного кабеля остается классической.

Круглый моножильный кабель — дает больше баса при сравнительно меньшем сечение.

Плоский моножильный кабель — обеспечивает максимально естественную передачу динамики и глубины баса и является новинкой не так давно появившейся на рынке аудиокабелей.

Но самой инновационной конструкцией может считаться симбиоз моножильного и многожильного проводников со специальной пространственной геометрией и выпускает такой продукт фирма Neotech.

Большинство импортных кабелей имеют маркировку AWG и число калибра, это американский стандарт где чем больше калибр, тем кабель будет тоньше.

Бивайринг и биампинг.
Помимо простого и понятного двухпроводного подключения, для улучшения качества звука, существует система Bi-wiring, это если у вашей акустики не две клеммы а четыре, тогда вы можете их подключить по такой схеме просто запараллелив.
Но самым правильным подключением 4-х клемных колонок будет Bi-Amping, или другими словами говоря, раздельное усиление как для ВЧ так и НЧ каналов но такое подключение поддерживают не все усилители и AV — ресиверы, а только более дорогие модели. Более часто система востребована в автомобильных акустических системах но тоже не любительского класса.

Что такое элитные акустические кабеля?
Кабелями с жилами из чистой меди или покрытых слоем олова или серебра сейчас никого не удивишь, пусть и стоят они не дешево. Но наилучшими параметрами звучания обладают кабели с металлической жилой из серебра, редко в виде моножыли, чаще в виде плетеной сеточки которая находится внутри прозрачной трубки из мягкого силикона или ПВХ, такие аудио кабели стоят не дешево и используются в паре с акустикой высокого класса, например на соревнованиях по авто звуку или впаре с проигрывателями на виниловых пластинках.

Целесообразность покупки таких кабелей можно легко высчитать исходя из общей суммы всей аудиосистемы, так например если система стоит до 1000$ то комплект кабеля выбирается не дороже 3 долларов за метр погонный.
Если цена аудиосистемы в пределах 1000 — 5000$ то берут кабель по цене до 10 долларов за метр.
Помимо подбора кабеля, есть вещи куда неимение важные, это подбор и настройка системы, а также подготовка помещения с акустической точки зрения.

Общие советы

Нельзя передавливать аудиокабель, зажимать или воздействовать механически.
Нельзя скручивать, изгибать или ломать кабели моножильного типа
Не рекомендуется аудиокабель располагать параллельно с сетевыми
Если возможно, минимизируйте длину кабеля
Не стоит наращивать кабель, это может привести к помехам
Концы жил кабеля нельзя оставлять открытыми
Постарайтесь избегать прокладки кабеля возле металлических или ферромагнитных конструкций
Следите за чистотой и блеском контактов, время от времени их нужно очищать от окислов в местах соединения.
Кабель для тыловых и фронтальных колонок нужно выбирать одной марки, даже если сечение разное.

И так подытожим, независимо, какой именно бренд вы предпочтете при выборе кабеля, важно учесть характеристики провода и аудиотехники. Расчет сечения аудиокабеля производится из показателей мощности усилителя и длины кабеля. При небольшой длине кабеля наиболее востребованными являются варианты с сечением 2,5 до 4,0 мм2.
Не забудьте так же о покупке аудио штекеров, гнезд, вилок наконечников соответствующего проводу диаметра.

Как выбрать акустический кабель?

Приобретая автомобиль, его владелец хочет сделать звук динамиков наилучшим. Если потребитель желает сменить магнитолу, то он исходит из двух принципов: цены и марки магнитолы. Дело в том, что громкое название фирмы – это ещё не всё. Потребители часто обращают внимание на приятные скидки и акции, которые делаются только для того, чтобы по быстрее сбыть залежалый товар. Кроме удобной для каждого кошелька стоимости, необходимо обращать внимание на акустический кабель, который играет, чуть ли, не главную роль в качестве звучания.

Те, кто не особо разбираются в кабелях, а это абсолютное большинство, не понимают насколько важно качество акустического кабеля. Естественно, для ценителей хорошего звука, кабель – должен быть основным приобретением. Для тех же, кто привык слушать музыку, не особо обращая внимание на её качество, могут не задумываться о качестве акустического кабеля.

Следующий текст будет интересен тем, кто не скупиться на качественную магнитолу и динамики, и хочет быть уверенным, что звук, производимый в его машине, будет идеальным, должен знать некоторые особенности кабелей. К примеру, потребитель должен знать, что электрическое сопротивление акустического кабеля, в первую очередь влияет на чистоту сигнала, который передаётся, а значит и на звук. На величину этого показателя влияет: состав токопроводящей жилы акустического кабеля и его внешней оболочки, а так же нужно обратить внимание на используемую длину, сечение жилы кабеля и внешний размер.

Кабель представляет собой две жилы из металла, каждая из них изолирована и не в коем случае должна прикасаться к другой. В настоящее время, самым популярным у потребителей акустическим кабелем является кабель с медными сверхгибкими жилами в прозрачной силиконовой изоляции. Этот провод обладает очень малым электрическим сопротивлением. У таких проводов площадь сечения жилы достигает четырёх миллиметров квадратных, и обычно не бывает меньше полутора. Кабель таких сечений лучше использовать в ограниченной длине, обычно она составляет не более трех метров. Если акустический кабель выбрать тоньше и при этом использовать на достаточно большой длине, то мощность, производимая усилителем, будет теряться на нагрев кабеля. Мощность, которая предназначается колонкам, не будет достигать своей цели.

Когда потребитель выбирает акустический кабель, первое на что он должен обратить внимание на кабельную маркировку длины. У качественного кабеля проверенной марки, маркировка обязана присутствовать, как и название выпускающей фирмы, через каждый метр длины.

Жилы, изготовленные из высокоочищенной меди, называются – OFC, а акустические кабели с жилами из монокристаллической меди, принято называть – OCC. Смешение металлов в кабелях, к примеру, серебра и меди, называют композитными кабелями. Акустический кабель нового поколения с использованием техники смешивания металла с углеродом, добавляет несколько очков этому типу. Для кабеля, в составе которого лежит витая пара, использует в своём производстве несколько жил. Чтобы добиться идеального звучания, при использовании этого типа, необходимо найти идеальное расстояние, на которое можно разнести проводящие элементы.

По оценкам специалистов и потребителей, лучшими акустическими кабелями признаны те, в которых используются серебряные жилы. В случае использования этого типа достигается идеальное звучание музыки и всех нот музыкального ряда, схожий со звучанием в музыкальной студии. Единственным минусом этого кабеля считается высокая цена, из-за использования серебра.

Amazon.com: KnuKonceptz Karma Kable Twisted 10 Gauge Speaker Wire OFC

Размер: 15 футов

Устраните неприятные ощущения в динамиках с Karma SS Kable от KnuKonceptz. Этот луженый провод для громкоговорителей из бескислородной меди обеспечивает превосходную устойчивость к шуму по сравнению с обычным проводом для громкоговорителей. Проволока фактически отталкивает шум из-за своей скрученной конструкции. Каждый проводник состоит из 462 жил из тончайшей меди, что обеспечивает превосходную точность звука и гибкость.Каждая прядь лужена. Олово способствует лучшему качеству звука, сводя к минимуму скин-эффект (уменьшая скачки тока между поверхностями проводов). Цена указана за фут, теперь доставка в дымчатой / серебряной куртке из ПВХ. Этот продукт можно использовать в морских приложениях.

Материал сердечника: Луженая бескислородная медь калибра 36 — 462 нитки x 2
Длина: Продаются различной длины — Максимальная непрерывная длина составляет 500 футов
Диэлектрик: Ultra Flex PVC
Диаметр основного кабеля: 14 мм
Внутренний диаметр проводника: 6 мм

Обзор: Акустический кабель Karma Kable SS представляет собой акустический провод с витой парой.Каждый провод индивидуально изолируется, затем скручивается и изолируется второй раз. Использование луженой бескислородной меди обеспечит стабильную частотную характеристику на долгие годы. Луженая медь также делает Karma Kable подходящим для использования в морских условиях и в других условиях с высокой влажностью, например, при прокладке проводов на открытом воздухе / в могильниках или бассейнах. Оболочки внутренних проводов имеют прозрачную (серебристую) и черную цветовую маркировку для сохранения правильной полярности во время установки.

Примечания: Чтобы отключить Karma Kable, следует использовать острую бритву или универсальный нож, чтобы проткнуть внешнюю оболочку.Старт 2-3? от желаемого конца и работать до конца. Обрезая только кабель, после того, как вы разделите внешнюю оболочку, вы можете отсоединить и зачистить внутренние проводники, как стандартный провод.

Штаны для динамика продаются отдельно

Разоблачение мифов и фактов о межблочных аудиосистемах и акустических кабелях

В аудиоиндустрии есть своя доля маркетинговой ерунды, особенно когда речь идет о акустических кабелях и аудиосистемах. В этом интервью Хьюго Ривера (вице-президент по маркетингу аудиоголиков) спрашивает Джина ДеллаСала (президента аудиоголиков.com), чтобы обсудить некоторые из этих распространенных мифов, а также дать общие советы при покупке аудиокабелей. Мы обсуждаем все, от акустических кабелей до аудио соединений.

Посмотрите наше видео-интервью на YouTube, состоящее из двух частей, поскольку оно охватывает материалы, не вошедшие в письменное интервью ниже. Мы даже показываем несколько примеров недорогого и дорогостоящего змеиного масла. бесплатные акустические кабели и концевые заделки, соответствующие вашим потребностям.

Аудиокабель Индивидуальное интервью с Джином Делла Сала (слева) и Хьюго Ривера (справа)

Хьюго: Джин, расскажите, пожалуйста, почему вокруг спикера и аудиокабели?

Ген: компании Exotic Cable часто пользуются тем, что подавляющее большинство аудиофилов и профессиональные рецензенты не имеют степени в области электротехники.В то время как вам не нужна степень инженера-электрика, чтобы заниматься этим хобби, оно позволяет вы, чтобы отличить настоящую науку от псевдонауки, между реальность и миф в этой индустрии. Псевдонаука принимает обоснованные и доказуемым научным принципом, но преобразовав его в бессмысленную форму, которая не поддается проверке.

обычный аудиофил постоянно и отчаянно ищет способы улучшить и настраивают точность воспроизведения своих аудиосистем, и они хотят верить в обещание революционных улучшений, даже если они не являются научными звук.Таким образом, сила внушения очень сильные и многие экзотические производители кабелей слишком хорошо это знают. Как вы знаете, это не отличается от тренировки. промышленность пищевых добавок.

Электроника и теория электротехники часто пугает неподготовленного людей, подобно тому, как бодибилдинг может напугать кого-то, никогда раньше не занимался с отягощениями.

Что многие производители экзотических кабелей начинают с реальной инженерной мысли. и растянуть их за пределы того, что можно было бы даже считать правдоподобным, как «Звездный путь». физика, отсюда и рождается лженаука. Некоторые из их теорий даже более дерзкие, чем дурацкие мелодии. эпизод в том, что они даже не могут правильно определить, как это явление работает.

Хьюго: Вы можете перечислить некоторые распространенные псевдонауки? а заблуждения?

Gene: Одно из самых больших экзотических заблуждений Продавцы кабелей любят увековечивать проблему «скин-эффекта». Проще говоря, скин-эффект — это мера того, насколько сопротивление и индуктивность кабеля в зависимости от частота.По мере увеличения частоты глубина скин-слоя уменьшается вдоль проводника, так что в некотором смысле проводник становится менее проводящий на этих частотах, поскольку токи более высокой частоты в основном распространяется по поверхности проводника. Реальность ситуации такова, что даже общий провод динамика 12 AWG по-прежнему имеет ОЧЕНЬ низкое сопротивление почти на 1/2 декады (100 кГц) чем самая высокая частота, которую люди могут слышать (20 кГц). Скин-эффект — настоящая проблема инженеров РФ иметь дело все время. Хотя это измеримо на звуковых частотах он в основном незначителен, поэтому так мало написано об этом из рецензируемых источников при работе со звуком.

НИКОГДА не следует жертвовать низким сопротивлением для устранения других предполагаемых проблем с акустическими кабелями.

Итак, компании придумывают сложные способы якобы уменьшения «скин-эффекта» проблема. Мы измерили многие из них, поэтому так называемые свободные кабели с «скин-эффектом» и, на самом деле, многие из у них выше DC сопротивление сразу же, потому что они используют проводники высокого калибра. Так что даже хотя они могут поддерживать более линейное частотно-зависимое сопротивление и профиль индуктивности при повышении частоты, они все еще имеют более высокое сопротивление, чем обычный акустический кабель 12 AWG даже до 100 кГц.Вы можете увидеть это в некоторых наших измеренных данных в Speaker Cable Face Off I и Speaker Cable Face Off II.

В В нашей статье о калибровочных кабелях для акустических систем мы указываем наиболее важные метрики при работе с с акустическими кабелями — сопротивление постоянному току. Чем меньше калибр кабеля, тем меньшее сопротивление он будет иметь. Мы даже приводим в таблице рекомендуемый AWG кабеля. вы должны использовать в зависимости от длины пробега и импеданса вашего динамики. Это поможет свести к минимуму вносимые потери, которые НАПРЯМУЮ связаны с сопротивлением кабеля.НИКОГДА не следует жертвовать низким сопротивлением постоянному току. для смягчения других предполагаемых проблем со звуковыми частотами для акустических кабелей.

Импеданс динамика	Нагрузка 8 Ом	Нагрузка 4 Ом
Калибр провода	Расстояние (футы)	Расстояние (футы)
18 AWG	10	5
16 AWG	20	10
14 AWG	35	18
12 AWG	60	30
10 AWG	100	50

Таблица 1.Рекомендуемые расстояния между кабелями и калибр

Другое Безумная лженаука:
Другая безумная лженаука включает в себя удары батареи по диэлектрику кабеля, чтобы предположительно уменьшить искажения, удерживая диэлектрик кабеля «пробитым». Сама батарея не проводит, но она Конечно, выглядит красиво, если к вашим кабелям прикреплена коробка с черной светодиодной подсветкой. Само понятие обрыва кабеля пока еще один миф, не имеющий никакого основания ни в науке, ни в логике.Музыка — это Форма волны переменного тока, всегда меняющаяся по амплитуде и фазе. Идея, что кабель как-то выравнивается к какому-то оптимальному состоянию — это не только заблуждение, но и неудобство, что компании, сознательно сообщающие об этой чепухе как о некой инженерной истине.

Аналогично идея куска проволоки, а тем более диэлектрика, вносящая нелинейный передергивание это полная фигня. Это что-то неизмеримое даже с испытательным оборудованием в 1000 раз больше чувствительны и последовательны, чем человеческое ухо.

Некоторые компании даже зашли так далеко, что убедили своих клиентов в том, что криогенно заморозьте их кабели перед их использованием. Они предполагают, что это выровняет кристаллическая структура меди, так что она будет производить меньше искажений. Что они не могут сказать покупателю, так это то, что любая полезная перестройка, которая могла произойти, будет аннулирована, как только кабель возвращается к комнатной температуре. я подозреваю, что они могут увидеть больше пользы, если их кабели пропитаны кошерной курицей жирный и благословленный раби.

О других мифах о кабелях можно прочитать в разделе: Десять главных признаков того, что поставщик кабеля продает вам змеиное масло

Хьюго: Почему FTC не урегулировала претензии экзотические кабельные компании делают?

Ген: Хороший вопрос. Я считаю, что у FTC есть больше рыбы для жарки, чем беспокоясь о некоторых экстравагантных заявлениях, сделанных экзотическим кабелем продавцы. Сами кабели не могут причинить людям какой-либо физический вред, кроме, возможно, сделать их кошельки немного тонкий.

Хьюго: Почему эти компании считают необходимым предъявлять такие претензии?

Gene: AV-кабели и провода громкоговорителей очень простые в природе. Сами кабели надоедают пассивные устройства, которые просто соединяют вместе аудио / видео оборудование. Хорошо спроектированные кабели легко изготавливать и акустически неотличимы друг от друга. Таким образом, сложно совершить продажу, если вы не можете рассказать хорошую историю. Только косметика этого не сделает, потому что люди хотите увлечься идеей чего-то загадочного и / или полезного.Им нравится слышать, что их выбор кабеля выведут шоколадные средние частоты в своих динамиках или выпустят волшебный пикси пыль, чтобы принести им более аудиофильский опыт. Сила внушения снова царит безраздельно. Мы рекомендуем прочитать статью о демо-опыте Audioquest, которую мы уже писали ранее. написано по этой теме.

Хьюго: Итак, что вы порекомендуете при покупке AV-кабелей?

Ген: Не нужно покупайте на лженауку некоторые экзотические кабельные компании, которые любят продавать, и НЕ доверяйте ярким обзорам кабелей от прессы AV. Покупайте дорогие кабели только в том случае, если вы хотите нарядить свою систему. Понимать что кабель НЕ будет творить чудеса в вашей системе. Не используйте кабели, чтобы попытаться улучшить верность вашей системы. Вы получаете много больше пробега за счет лучшего размещения динамиков и улучшения комнаты акустика. Покупайте прочные кабели. спроектирован с использованием проверенных принципов проектирования. Мне лично нравится знать, как измеряются кабели, поэтому, если производитель не желает публиковать измерения своих кабелей или заявляет, что измерения не имеют значения, будьте осторожны.

Кабели для акустических систем:

Кабели для акустических систем высшего класса должны иметь, по крайней мере, сопоставимые или лучшие измерения сопротивления (Rdc) и индуктивности (Ls), чем у стандартного Zip-шнура 12 AWG. Емкость (Cp) часто может быть немного выше, если разработчик пытается минимизировать индуктивность, но это не проблема, при условии, что она не настолько высока, что на конце динамика должна быть подключена сеть Zobel, чтобы предотвратить колебания усилителя. . Обычно это происходит только с плоскими акустическими кабелями, в которых проводники размещены друг над другом, разделенные только очень тонким изолятором.В таких случаях потребителю рекомендуется действовать с осторожностью, поскольку некоторые усилители могут не работать при такой высокой емкостной нагрузке, особенно если длина кабеля становится чрезмерно длинной.

Типичные размеры шнура с застежкой-молнией 12AWG:

Rdc: 3 МОм / фут

Ls: 0.200uH / фут

Cp: 25 пф / фут

Электромагнитный звукосниматель редко является проблемой для акустических кабелей. Однако, если вы живете в непосредственной близости от радиомачты HAM, то использование витой пары или экранированной витой пары акустических кабелей не повредит, чтобы исключить возможность наводки на электромагнитные помехи.Кабель витой пары полезен, когда вы параллельно прокладываете несколько комплектов кабелей динамиков в непосредственной близости, чтобы уменьшить перекрестные помехи или взаимную связь, хотя мы слышали / измеряли такое явление только тогда, когда конец усилителя одного динамика и связанный с ним кабель оставались незакрепленными ( отключен) к усилителю, в то время как соседний кабель динамика передавал большой сигнал для питания другого динамика. Аудиосигнал, передаваемый от активного динамика, перекрестно соединяется с отключенным кабелем динамика и фактически доводит подключенный динамик этого кабеля до уровня слышимости, находясь в 15 футах от динамика!

См .: Устранение шума RFI / EMI из вашей аудиосистемы

Совет по безопасности: Из соображений безопасности и причин излучения / кондукции рекомендуется никогда не оставлять кабель динамика подключенным к усилителю с активным питанием без подключенного динамика или фиктивной нагрузки.

Компрессионный банановый соединитель WBT

Я также считаю важным выбирать кабели с качественной заделкой. Я предпочитаю компрессионные банановые заглушки WBT, которые вы скручиваете и вставляете в крепежную стойку динамика / усилителя, чтобы обеспечить очень безопасное соединение через оголенный провод или лопаточные разъемы. Наличие прочного контакта между кабелем и интерфейсами (динамик и усилитель / предусилитель) сводит к минимуму контактное сопротивление и, таким образом, дополнительно минимизирует потери.

Реализовать что кабель НЕ будет творить чудеса в вашей системе.

Аудиоразъемы:

Для аудио межблочных соединений для аудио очень хорошо подходят экранированная витая пара или экранированный COAX. Неэкранированная витая пара хороша для подавления магнитных наводок, но не очень хороша для устранения емкостных наводок (если интерфейсы между компонентами не сбалансированы). Экранированная витая пара обеспечивает отличное экранирование низкочастотных сигналов, в которых магнитный датчик является основной проблемой.Эффективность скручивания увеличивается с увеличением количества скручиваний на единицу длины. Экранированной витой пары более чем достаточно для частот ниже 100 кГц, но выше 1 МГц потери в экранированной витой паре значительно возрастают. Кроме того, витая пара не может поддерживать надлежащий импеданс, необходимый для видеоприложений (75 Ом). Вот почему я обычно предпочитаю коаксиальные кабели с двойной оплеткой из фольги, предназначенные для использования в таких видео приложениях, как Belden 1694A или аналогичные.Если по кабелю можно без проблем передавать видеосигналы на большие расстояния, он легко справится с любым аудиосигналом линейного уровня без потери сигнала или точности, без вероятности наложения шума или перекрестной связи от соседних кабелей.

Для получения более подробной информации об определении качественных видеокабелей, ознакомьтесь с: Компонентный видеокабель — полное руководство

Разъем турбины (левое изображение) l Компрессионный разъем WBT (правое изображение)

Если кабель может без проблем передавать видеосигналы на большие расстояния, он легко справится с любым аудиосигналом линейного уровня.

Качество завершения также является важным фактором. Меня не волнуют разъемы RCA турбины, поскольку они имеют тенденцию слишком сильно зажиматься на разъеме RCA, что может фактически оторвать разъем, если вы не будете осторожно скручивать кабель, когда вы снимаете его с вашего AV-оборудования. Разъемы RCA типа Canare обеспечивают приятное плотное, но не слишком сильное соединение, как это делают компрессионные разъемы типа WBT.

Сбалансированные разъемы XLR

Те же принципы применимы к симметричным кабелям XLR.Я предпочитаю блокируемые сбалансированные разъемы, которые защелкиваются на компонентной передаче, поскольку они обеспечивают более безопасное соединение без риска случайного отрыва, если кто-то должен потянуть за кабель, когда встанет за свою AV-стойку, чтобы внести изменения.

Кабели питания

Что о шнурах питания (или аккордах) спросите вы? Несмотря на какую-то фигню вы можете прочитать, единственный фактор, влияющий на производительность, — это то, шнур адекватный. Следовательно, мы просто рекомендуем придерживаться приклада. OEM-кабели предоставлены производителем.Если требуется замена некоторых Причина, покупайте кабель эквивалентного калибра. Если вам нужно значительно больше шнур питания, чем оригинал, тогда может быть целесообразно использовать следующий размер нижний калибр кабеля относительно оригинального шнура, скажем, от 16 до 14 измерять. Помимо этого, мы не видели очевидных различия между шнурами высокого класса и их менее дорогими собратьями.

Если вы хотите продолжить чтение по этой теме, ознакомьтесь с нашей очень подробной статьей: Аудиокабели питания: действительно ли они имеют значение?

Только плохо спроектированные кабели можно различить по звуку.

Заключение

Важно помнить, что AV-кабели — очень выгодный аксессуар. Установщики и дилеры любят привлекать их к работе по установке, чтобы заработать дополнительные деньги. Большинство производителей электроники и громкоговорителей не высказывают особого мнения по этому поводу, чтобы не оттолкнуть своих дилеров или сеть установщиков.

Прозрачный кабельный демонстрационный стенд на недавней торговой выставке CEDIA EXPO

Крупные магазины обычно получают значительные стимулы для продвижения высококачественных кабелей и поэтому часто сами поставщики кабелей, продвигающие псевдонауку, обучают своих сотрудников тому, почему потребители должны покупать эти аксессуары.Убежденный продавец — эффективный инструмент для продажи вашего товара!

Как упоминалось ранее, поставщику экзотического кабеля очень сложно выделить свой продукт среди других аналогичных продуктов на полке специализированного магазина AV; поэтому они должны сочинить хорошую историю. Таким образом, рождение лженауки часто является неизбежным злом, чтобы продукция производителей выглядела «уникальной» или «лучше».

Нашим девизом в отношении кабелей всегда было: « только плохо спроектированные кабели можно различить по звуку ».Чтобы разработать такой кабель, нужно приложить немало усилий. Мы не рекомендуем использовать кабели в качестве прославленных регуляторов тембра. Так что выбирайте с умом, основываясь на проверенных принципах дизайна и показателях, а не на причудливой истории или упаковке.

RBGOBLUE сообщений от 29 марта, 2016 08:39

Отправлено с моего VS990 с использованием Tapatalk.

markw сообщений Март 29, 2016 05:06

Дон Грабски, пост: 1125515, участник: 75893
Люди повсюду в Audio Quest, но как насчет Monster, Morrow и множества других компаний, продающих змеиное масло?
Является ли 50 центов за провод для акустической системы диаметром 16 футов в Home Depot столь же хорошими, или я должен потратить большие деньги на экзотические вещи?
19,95 $ за HDMI или 295,99 $ за HDMI высокого класса ???
Шнуры питания за 600,00 долларов — это действительно то, с учетом многих футов дешевых кабелей Romex или BX или тысяч футов алюминиевых проводов, подводящих электричество к дому !!!
Мне 74 года, у меня слуховые аппараты на оба уха … Могу ли я сказать разницу?

У меня никогда не было проблем с акустическим кабелем Home Depot, и я покупаю свои 6-дюймовые кабели HDMI в Five Lower, и мое изображение потрясающее. Теперь, для гораздо большей длины, YMMV.

Что касается силовых кабелей, подумайте об этом так: какую возможную пользу могут принести последние 6 футов кабеля, если у вас есть несколько миль обычных силовых кабелей, питающих его?

Дон Грабский сообщений Март 29, 2016 00:06

19,95 $ за HDMI или 295,99 $ за HDMI высокого класса ???

Шнуры питания за 600,00 долларов — это действительно то, с учетом многих футов дешевых кабелей Romex или BX или тысяч футов алюминиевых проводов, подводящих электричество к дому !!!

Мне 74 года, у меня слуховые аппараты на оба уха … Могу ли я сказать разницу?

highfigh сообщений Январь 31, 2016 16:55

KJay, post: 1115932, member: 77920
Привет, Джин и / или Хьюго, что ты думаешь о кабелях магнитных колонок CT-1? Еще змеиное масло?

Speedskater сообщений от 31 января, 2016 09:39

KJay, post: 1115932, member: 77920
Привет, Джин и / или Хьюго, что ты думаешь о кабелях магнитных колонок CT-1? Еще змеиное масло?

Практическое руководство по акустическим кабелям

Последняя редакция: 14 мая 2019 г.

Акустические кабели являются наиболее загадочными и переоцененными компонентами аудиосистем.Несмотря на заявления производителей высококачественных аудиокабелей, действительно важен тщательный выбор калибра провода. Акустические провода не обладают магическими свойствами, а передача сигнала по проводам полностью понятна инженерам и ученым.

Это руководство представляет собой смесь хорошо известных фактов (например, схемных моделей) и небольшой части моей собственной работы (эксперименты, анализ схем). Широко известно, что потери индуктивности в акустических кабелях пренебрежимо малы до нескольких метров, но сколько? Я подробно изучил потери в индуктивности и обнаружил, что ключевым понятием, помимо индуктивности кабеля, является характеристика импеданса высокочастотных динамиков.

▶ Конструкция
▶ Несколько слов об экранированных и скрученных кабелях громкоговорителей
▶ Разъемы и клеммы проводов громкоговорителей
▶ Сопротивление, индуктивность и емкость
▶ Импеданс громкоговорителя
▶ Определение минимального поперечного сечения
▶ Таблица с рекомендуемыми длинами кабелей
▶ Затухание из-за индуктивности

Конструкция

Акустические кабели состоят из двух многожильных медных проводов, окруженных изоляцией из ПВХ. Роль изоляции — помимо изоляции двух проводов друг от друга — заключается в предотвращении окисления меди.Существуют акустические кабели, которые стоят 100 долларов за метр и более, но на самом деле это просто «звуковые украшения», они выглядят круто, но не имеют никаких звуковых преимуществ (а некоторые из них могут быть хуже, чем обычный акустический кабель). Кабель динамика должен иметь очень низкое последовательное сопротивление и последовательную индуктивность — вот и все.

Самая распространенная медь в электротехнике — это так называемая электролитическая медь с твердым пеком (ETP) с содержанием меди от 99,9% до 99,95%. Бескислородная медь (OFC) считается лучшей для аудио, но на самом деле она имеет те же электрические и механические свойства, что и обычная электролитическая медь.И если кто-то продает кабель «99,9% OFC», то это просто электрическая медь, а не OFC.

Между акустическими проводами (также известными как zip-шнурки) и акустическими кабелями есть большая разница. Акустические кабели имеют внешнюю оболочку, поэтому они более долговечны и лучше подходят для усиленного живого звука. В дополнение к этому, внешняя оболочка обязательна для установки в стене. Акустические провода (молнии) не имеют внешней оболочки и предназначены для использования в домашних аудиосистемах (домашний кинотеатр, стерео).

Некоторые кабельные компании предлагают акустические кабели со скрученными или лужеными медными проводниками.Луженая медь имеет более низкую скорость окисления, чем «чистая медь» (полезна вблизи моря). Витая пара снижает индуцированное магнитное поле вокруг кабеля и снижает напряжение, индуцированное в кабеле внешними магнитными полями.

Несколько слов об экранированных и скрученных акустических кабелях (и электромагнитных помехах)

Поскольку акустические кабели подключаются к усилителям мощности с низким выходным сопротивлением, они не требуют защиты от электрических и магнитных полей в диапазоне звуковых частот.Нет необходимости беспокоиться о радиочастотных помехах (RFI) в типичной комнате для прослушивания — если только кто-то не живет в непосредственной близости от НЧ или СЧ радиопередатчика … Таким образом, экранирование и даже скручивание одиночных кабелей для акустических систем совершенно не нужны.

Самая распространенная и почти единственная форма электромагнитных помех в системе проводов громкоговорителей — это перекрестные помехи между прямыми и неэкранированными парами проводов в многожильных кабелях или между связанными кабелями громкоговорителей .Если несколько кабелей громкоговорителей связаны вместе или установлены в кабельном канале рядом, и они подключены к разным каналам усилителя, настоятельно рекомендуется использовать витую пару. Для двухполосного усиления скручивание с трехканальным усилением не требуется, и можно использовать многожильный кабель с прямыми проводами без каких-либо дополнительных проблем (могут быть небольшие перекрестные помехи между высокочастотным динамиком и низкочастотным динамиком, но это не слышно). Перекрестные помехи между теми акустическими кабелями, которые лежат на полу, равны нулю.

Штекеры и клеммы проводов динамиков

В домашней аудиосистеме есть два основных типа клемм усилителя и динамиков: зажимные штыри и пружинные зажимы. В таблице ниже приведены возможные соединения между клеммами динамика / усилителя и клеммами кабеля. Хотя штыревые штекеры могут входить в фиксирующие штыри, их не рекомендуется использовать с этим типом разъема динамика / усилителя.

Пружинные зажимы подходят для неизолированного провода сечением до 14 AWG / 2 мм ². Стойки для привязки дают больше свободы, поскольку они могут работать напрямую с кабелями до 10 AWG / 6 мм ².Но гораздо лучше завершить кабели соответствующими разъемами, потому что оголенные концы проводов могут быть быстро повреждены.

Разъемы для проводов динамиков имеют некоторые реальные преимущества перед оголенными проводами:

Сопротивление, индуктивность и емкость

Поскольку кабели динамиков подключают усилитель с низким выходным сопротивлением (~ 100 мОм) к нагрузке с низким сопротивлением (3 … 50 Ом) , последовательные электрические параметры кабеля (последовательное сопротивление и индуктивность) более важны, чем параллельные параметры (емкость и шунтирующая проводимость).

Сопротивление, индуктивность и емкость кабеля прямо пропорциональны его длине. Таким образом, чем длиннее провод, тем больше у него будет сопротивления, индуктивности и емкости. Более толстый провод будет иметь меньшее сопротивление при той же длине, что и провод меньшего сечения. Удвоение эффективной площади поперечного сечения провода снижает его сопротивление вдвое.

Ток, протекающий по проводу, приводит к падению напряжения в соответствии с законом Ома (напряжение = сопротивление * ток). Поэтому провод динамика должен иметь низкое сопротивление, чтобы минимизировать падение напряжения.Индуктивность приводит к высокочастотным потерям, которые слышны только при использовании очень длинных кабелей (см. В конце этой статьи). Емкость влияет только на частотную характеристику типичного твердотельного усилителя класса AB выше 200 кГц. Настоящая проблема экзотических кабелей с высокой емкостью (таких как ленточные кабели, переплетенные кабели) заключается в том, что они закорачивают усилитель в очень широком диапазоне частот около четвертьволновой резонансной частоты (от 1 МГц до 10 МГц). Нет такой проблемы со шнурками на молнии или витыми парами…

Геометрия кабеля, расстояние между проводниками определяют индуктивность и емкость. Чем больше расстояние между двумя проводниками, тем больше индуктивность кабеля и меньше его емкость. Поэтому не рекомендуется разделять провода на большие расстояния, поскольку это увеличивает индуктивность. (Для шнуров с застежкой-молнией типичные значения индуктивности на метр составляют от 600 нГн / м до 700 нГн / м.)

Импеданс динамика

Номинальное сопротивление динамика является просто номинальным значением.Фактически, импеданс динамика (~ сопротивление переменного тока) зависит от частоты: динамик с номиналом 4 Ом может упасть до 3,2 Ом и стать очень высоким — скажем, 40 Ом или более — на разных частотах.

Минимальное значение импеданса динамика определяет максимальное затухание из-за сопротивления проводов и выходного сопротивления усилителя. Чем меньше минимальный импеданс, тем выше затухание для данного кабеля и усилителя. В соответствии со стандартом IEC 268-5 минимальное сопротивление громкоговорителя не должно быть ниже 80% от номинального сопротивления, поэтому для динамика с сопротивлением 8 Ом минимальное сопротивление будет равно 6.4 Ом, а для динамика на 4 Ом это будет 3,2 Ом.

Иногда на этикетке на задней панели громкоговорителя отображается что-то вроде «4-8 Ом». В этом случае у динамика есть драйверы с разными значениями импеданса, например вуфер на 4 Ом и твитер на 8 Ом. При определении поперечного сечения этот тип громкоговорителей следует учитывать как 4-омные громкоговорители. При расчетах индуктивности значение имеет импеданс твитера (или секции твитера).

Определение минимального поперечного сечения

Существует минимальная площадь поперечного сечения провода или калибр (AWG) для данного импеданса динамика, длины кабеля и допустимых потерь (дБ).Или иначе: существует максимальная длина кабеля для данного импеданса динамика, площади поперечного сечения провода и допустимых потерь.

Более точный расчет может включать выходное сопротивление усилителя и индуктивность кабеля. Для еще большей точности выходную индуктивность усилителя можно использовать в качестве дополнительного параметра.

Выходное сопротивление усилителя (в случае усилителей мощности звука это выходное сопротивление) можно рассчитать по коэффициенту демпфирования.Как коэффициент демпфирования, так и выходной импеданс зависят от частоты. В настоящее время выходное сопротивление фирменных усилителей звука (домашний кинотеатр, стерео) даже на частоте 10 кГц не превышает или чуть превышает 100 мОм. Таким образом, 100 мОм — хорошее приближение для расчета потерь.

Выходная индуктивность составляет от 1 до 2 мкГенри. Источником этой индуктивности является то, что в подавляющем большинстве усилителей есть небольшая катушка индуктивности, параллельная резистору, чтобы предотвратить колебания с длинными (и «плохими») кабелями.1 мкГенри — это индуктивность 1,5-метрового шнура.

Таблица с рекомендуемыми расстояниями между кабелями

В таблице ниже описаны рекомендуемые максимальные расстояния между кабелями для различных размеров кабелей (сечений) и нагрузок на динамики с потерями 0,3 дБ и 0,5 дБ. Выходное сопротивление усилителя является регулируемым параметром: его можно установить на ноль (идеальный усилитель) или 100 мОм (близко к реальному усилителю класса AB).

AWG (Американский калибр проволоки): чем выше номер калибра, тем меньше диаметр и тоньше проволока.

Вверх ▲

(Для переключения между модулями и выходным сопротивлением усилителя требуется JavaScript.)

Как это работает? Установите выходное сопротивление усилителя на 100 мОм (предпочтительно) и выберите столбец с желаемыми потерями, затем выберите длину и соответствующее поперечное сечение.

Примечания:

Выбор правильных кабелей для 8-омных динамиков даже при потере 0,3 дБ — простая задача в домашней аудиосистеме, с другой стороны, невозможно достичь значения лучше 0.Погрешность 3 дБ с реальными усилителями и динамиками 4 Ом точно (полагаясь только на расчеты, без проведения реальных измерений). Причина этого проста: наибольшей погрешностью в расчетах является выходное сопротивление усилителей. Усилитель, используемый в измерениях производителем динамиков, вероятно, имеет другой тип по сравнению с усилителем, который питает динамики дома. Разница между выходными сопротивлениями может достигать 100 мОм (например, 30 мОм против 130 мОм, оба довольно хорошие значения).Это приводит к потерям 0,27 дБ при нагрузке 4 Ом и потерям 0,13 дБ при нагрузке 8 Ом. Учитывая величину отражений в типичной комнате, на самом деле это просто игра с числами, и эта ошибка не сделает хорошую систему хуже, но она по-прежнему является ее частью.

Расчет потерь (передаточная функция):

потери = 20 · log (R _{динамик} / (R _кабель + R _amp + R _{динамик})) [дБ]
R _{динамик} = 0,8 · Z _{номинал} [Ом]
R _кабель = 2 · ρ · l / A [Ω]
ρ = 17 мОм · мм ² / м (удельное сопротивление меди)

Затухание из-за индуктивности

Индуктивность длинных акустических кабелей может вызвать некоторую потерю самых высоких слышимых частот.Фактический спад высоких частот зависит от индуктивности кабеля и номинального импеданса высокочастотного динамика (точнее, кривой импеданса высокочастотного динамика, измеренной от клемм динамика). Индуктивность кабеля зависит от длины и конструкции кабеля.

К счастью, купольные твитеры с одинаковым номинальным сопротивлением имеют схожую (почти одинаковую) кривую импеданса между 10 кГц и 20 кГц, поэтому провода громкоговорителей одинаковой длины и конструкции будут иметь очень похожее затухание.Разница между двумя 8-омными 25-миллиметровыми (1-дюймовыми) купольными твитерами практически равна нулю на глубине 10 метров и примерно 0,1 дБ на 20 метрах. На приведенном ниже графике показаны расчетные потери для твитеров на 8 и 4 Ом и для чисто резистивных нагрузок. При резистивной нагрузке затухание будет меньше.

График действителен для обычных акустических кабелей и шнуров на молнии (распределенная индуктивность этих кабелей: 600 наноГенри / метр — 700 наноГенри / метр). Недействительно для коаксиальных, звездообразных, плетеных кабелей CAT5, лент, кабелей типа «больше проводов, чем цветов радуги».

Затухание сопротивления и индуктивности кабеля является аддитивным, однако сложение не является идеальным суммированием, общие потери на частоте 20 кГц немного меньше суммы двух потерь. Если допустить потерю 0,5 дБ для сопротивления, то дополнительные потери 0,5 дБ на частоте 20 кГц для индуктивности все еще допустимы.

А как насчет слышимости потерь индуктивности и длины кабеля? Во-первых, я не думаю, что мы можем определить точный предел длины кабеля.Если бы мне пришлось выбирать предел, я бы выбрал 7 метров для 4 Ом и 15 метров для 8-омных динамиков. С другой стороны, для можно с уверенностью сказать, что потери индуктивности не слышны на расстоянии до пяти метров для твитеров с сопротивлением 4 Ом и до 10 метров для твитеров с сопротивлением 8 Ом . Следовательно, нет необходимости в акустических кабелях со сверхнизкой индуктивностью.

Иногда наблюдается небольшой выброс в ответе из-за взаимодействия между реактивной нагрузкой, представленной кроссовером, и индуктивностью кабеля.Это может произойти, если длина кабеля превышает десять метров, а его поперечное сечение большое (> 2,5 мм ²). Величина выброса очень мала (

Заключительные примечания

Акустические кабели являются наиболее загадочными компонентами цепи аудиосигнала. И все же они являются самыми простыми и дешевыми. Смена позиции прослушивания имеет более драматический эффект, чем переключение к кабелю с немного большим поперечным сечением.

Csaba Horvath

См. также:
Объяснение соединительных аудиокабелей
Видеоуроки: Введение в измерения звука, развенчание мифов об аудио

Главная страница

Quest For Sound — High End Аудио

BiWire: 320 долларов США / 8 футов 390 долларов США / 10 футов 460 долларов США / 12 футов

DUO, TRIO и QUARTET минимизируют индуктивность, группируя проводники в виде нескольких витых пар.Пары соединены так, что ток в первом проводе каждой пары течет в направлении, противоположном току во втором проводе. Связь по магнитному полю между витыми парами снижает индуктивность, делая ее ниже, чем самоиндукция самих проводов. Кабельная система с витой парой — это тип проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе с целью нейтрализации электромагнитных помех (EMI) от внешних источников; например, электромагнитное излучение от кабелей неэкранированной витой пары (UTP) и перекрестные помехи между соседними парами.Скручивание проводов в кабеле улучшает способность кабеля подавлять внешние помехи. Это также снижает индуктивность кабеля и может быть наиболее эффективным способом предохранения отдельных проводов от вибрации относительно друг друга.

Длина: 8,0 футов / 10 футов / 12 футов
Конструкция: 4 x LCHC
Проводники: 4N OHFC
Изоляция: PET
Диэлектрическая постоянная: 1,35 (в среднем по длине кабеля)
Емкость: 16 пФ / фут
Индуктивность: 0,95 мкГн / ft
Номинальный ток: 10A
Коэффициент LCHC: 75%

Акустические кабели передают мощность с высокой пропускной способностью в среде с низким сопротивлением.Выходное сопротивление усилителя мощности обычно составляет порядка нескольких десятых ома, а нагрузка на динамик обычно варьируется от 3 до 30 Ом в зависимости от частоты сигнала, конкретного динамика и кроссовера. Переходные токи 30 ампер и более могут возникать во время динамических музыкальных пассажей высокого уровня при подключении низкоэффективных динамиков. Поскольку передача мощности является основным назначением кабеля динамика, сопротивление и индуктивность более важны, чем емкость. Низкое выходное сопротивление усилителя мощности обычно обеспечивает относительно высокую емкость, в то время как на кабеле динамика и разъемах могут возникать значительные падения напряжения из-за сопротивления и индуктивности, особенно при сильноточных переходных процессах.Известно, что чрезвычайно высокая емкость вызывает нестабильность в некоторых усилителях, но это не типично.

Минимизация сопротивления постоянному току

Сопротивление провода постоянному току определяют два фактора: калибр провода и его длина. Любой провод динамика должен иметь хоть какое-то сопротивление постоянному току. Чем длиннее провод, тем большее сопротивление он будет иметь. Но провод большего сечения будет иметь меньшее сопротивление при той же длине, что и провод меньшего сечения.Чем больше сопротивление постоянному току у провода динамика, тем ниже будет мощность сигнала, когда он достигнет динамика.

Номинальное сопротивление динамика — это просто номинальное значение. На самом деле импеданс динамика зависит от частоты и может упасть до пары Ом или даже меньше и достигать очень высокого — скажем, 50 Ом или более — на разных частотах. Некоторые громкоговорители представляют собой более «реактивную» нагрузку с сильно различающимся импедансом; другие довольно стабильны и плоские во всем частотном спектре.Большинство ораторов находятся где-то между этими двумя крайностями.

НЕВЕРОЯТНО Кабели громкоговорителей iSOUND минимизируют сопротивление за счет использования достаточного количества параллельных проложенных проводов, эквивалентных 11 калибру. Мы эмпирически определили, что акустические кабели iSOUND необходимы для эффективной работы с широким спектром усилителей и динамиков. Мы предлагаем удешевленную версию серии iSOUND для более эффективных или малобюджетных систем, ее можно по-разному устанавливать в низкоэффективные системы, что дает мощную и слышимую динамику.

Минимизация индуктивности и емкости

Когда ток проходит по проводу, он создает электромагнитное поле. Это поле, когда оно пересекает другой провод, индуцирует сигнал в другом проводе. Поскольку каждый провод кабеля динамика индуцирует сигнал в другом, эффекты могут как улучшить, так и ухудшить качество сигнала, в зависимости от других обстоятельств.

Емкость — это емкость двух проводников для хранения электроэнергии.Настоящий конденсатор состоит из двух металлических пластин, расположенных близко друг к другу, с двумя сторонами электронного сигнала, приложенного к каждой. Так как два провода динамика представляют такое расположение, емкость кабелей влияет на полное сопротивление кабеля

INCRECABLE Кабели громкоговорителей iSOUND , такие как DUO, TRIO и QUARTET, минимизируют индуктивность, группируя проводники в виде нескольких витых пар. Пары соединены так, что ток в первом проводе каждой пары течет в направлении, противоположном току во втором проводе.Связь по магнитному полю между витыми парами снижает индуктивность, делая ее ниже, чем самоиндукция самих проводов. Кабельная система с витой парой — это тип проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе с целью нейтрализации электромагнитных помех (EMI) от внешних источников; например, электромагнитное излучение от кабелей неэкранированной витой пары (UTP) и перекрестные помехи между соседними парами.Скручивание проводов в кабеле улучшает способность кабеля подавлять внешние помехи. Это также снижает индуктивность кабеля и может быть наиболее эффективным способом предохранения отдельных проводов от вибрации относительно друг друга.

Минимизировать скин-эффект

Скин-эффект возникает, когда высокочастотные токи протекают по внешней «оболочке» проводников, тогда как более низкие частоты имеют более равномерное распределение тока по поперечному сечению проводника.Это происходит, когда для проводов выбирается слишком большой калибр. Эффект заключается в том, что полное сопротивление (в первую очередь индуктивность и емкость) для низких частот отличается от высоких частот. Эта разница в импедансе может вызвать сдвиг фазы в высокочастотных проходах по сравнению с низкочастотными проходами, вызывая эффект размытия музыки. Если для проводников выбран достаточно малый калибр, все частоты «вынуждены» течь в проводниках более равномерно. INCRECABLE минимизирует скин-эффект за счет тщательного выбора размера проводника для оптимизации как низких, так и высоких частот.Это обеспечивает относительно равномерное распределение тока на всех звуковых частотах.

Минимизация многопроводного взаимодействия

Для сведения к минимуму индуктивности и скин-эффекта требуется несколько проводников, но если геометрия не будет тщательно спроектирована, перекрестные помехи между ними могут свести на нет многие положительные эффекты. НЕВЕРОЯТНАЯ конструкция практически исключает взаимодействие между витыми парами.

Минимизация коэффициента диэлектрического поглощения и рассеивания

Размещение каждой витой пары в отдельной трубке заставляет воздушный диэлектрик окружать пары, что помогает снизить эффективную диэлектрическую проницаемость.Желательна более низкая диэлектрическая проницаемость, поскольку это приводит к более низкому диэлектрическому поглощению и более низкому коэффициенту рассеяния.

витых пар: почему провода скручены?

Витая пара электрических проводов — это метод прокладки кабелей, используемый, среди прочего, в аудио- и сетевых технологиях. Провода скручиваются вместе для достижения двух основных целей: уменьшения исходящего шума и уменьшения входящего шума, связанного с электромагнитными помехами.

Как работает витая пара проводов для предотвращения шума? В этой статье вы познакомитесь с основами науки, лежащими в основе технологии витой пары. Вы также найдете видео, в котором сравниваются скрученные, раскрученные и разнесенные пары проводов, чтобы вы могли визуализировать и услышать разницу сами.

Провода скручиваются вместе для достижения двух основных целей: уменьшения исходящего шума и уменьшения входящего шума, связанного с электромагнитными помехами.

Во-первых, если мы собираемся понять, как подавляется шум с помощью витой пары, важно понять, откуда этот шум.

Каждый раз, когда через провод пропускается переменный электрический ток, вокруг этого провода создается магнитное поле. Обратное тоже верно. Всякий раз, когда магнитное поле взаимодействует с электрической цепью, в цепи будет генерироваться электрический ток. Это означает, что сигнал в одной цепи может «перескакивать» в другую ближайшую цепь посредством явления, называемого индукцией.

Представьте себе кабель питания, идущий по полу. В Соединенных Штатах мощность работает с частотой 60 Гц.Это означает, что через силовой кабель будет протекать переменный электрический ток с частотой 60 Гц. Учитывая, что ток, проходящий через провод, создает магнитное поле вокруг этого провода, силовой кабель будет излучать переменное магнитное поле с частотой 60 Гц. Если вы поместите другую электрическую цепь в непосредственной близости от кабеля питания, это магнитное поле вызовет в этой цепи ток 60 Гц.

Это вызывает общую проблему, называемую перекрестными помехами, при которой сигнал от одной цепи передается в другую цепь посредством электромагнетизма.Основная цель скручивания проводов — уменьшить перекрестные помехи.

Схема состоит из двух проводов, каждый из которых имеет одинаковое и противоположное напряжение. Если на одном проводе есть положительное напряжение, на другом будет такое же отрицательное напряжение. Напряжения на двух проводах одинаковы, но с обратной полярностью. Полярность электрического напряжения, проходящего через провод, определяет полярность магнитного поля, создаваемого вокруг провода.

Не только полярность электрического напряжения на каждом проводе противоположна, но и полярность магнитных полей, излучаемых каждым проводом, также противоположна.Когда равные, но противоположные силы встречаются, они отменяются.

Вы можете видеть то, что показано на этом изображении. Эти две волны идентичны по частоте и амплитуде, но противоположны по полярности. Когда одна волна положительная, другая отрицательная. При сложении они противодействуют друг другу и в результате вообще отсутствует напряжение.

Витые пары снижают исходящий шум

Размещение проводов рядом друг с другом значительно снизит энергию магнитных полей, создаваемых каждым проводом.

Это потому, что положительный провод создает положительное магнитное поле, а отрицательный провод создает отрицательное магнитное поле. Два магнитных поля взаимодействуют и работают друг против друга. Это называется деструктивным вмешательством.

Витые пары уменьшают входящий шум

Помните, что магнитные поля, создаваемые другими кабелями или устройствами, могут создавать помехи в цепи. Размещение проводов цепи в непосредственной близости также может помочь предотвратить это.

Сигнал, проходящий через схему, противоположен в каждом проводе схемы. Когда сигнал достигает места назначения, устройство, которое принимает сигнал, ожидает увидеть противоположные напряжения на каждом проводе.

Однако любое магнитное поле, которое взаимодействует с проводами на пути от источника к месту назначения, будет генерировать одинаковое напряжение в каждом проводе. Приемное устройство увидит, что есть общее напряжение, и отклонит его. Это называется подавлением синфазного сигнала.

Преимущества скрученных проводов

В обоих случаях размещение проводов близко друг к другу снижает количество шума, входящего или выходящего из цепи. Однако размещение проводов рядом друг с другом не так эффективно, как их скручивание, и вот почему.

Деструктивные помехи и подавление синфазных помех приводят к полной отмене только тогда, когда две противоположные энергии идеально выровнены.

Когда провода просто расположены рядом друг с другом, они действительно не занимают одинаковое положение.Это означает, что ближайшая цепь почти всегда будет ближе к одному проводу, чем к другому. Точно так же проходящее мимо магнитное поле почти всегда будет взаимодействовать с одним проводом раньше, чем с другим.

Когда противоположные сигналы не идеально выровнены, происходит некоторая нейтрализация, но не полная.

В идеале, два провода должны занимать одно и то же положение, чтобы все соседние цепи или источники шума находились на одинаковом расстоянии от каждого провода. Однако в реальном мире это невозможно.

— одна из лучших попыток достичь этой цели. Центральный провод имеет общую ось с внешней гильзой. Это довольно дорого в производстве, с трудом поддаются заделке и ограничивает кабель только одним каналом.

Скручивание проводов — отличный компромисс, который позволяет кабелю пропускать множество каналов, при этом провода размещаются очень близко друг к другу, подавляя значительный шум.

Конечно, скрученные провода не занимают одинаковое положение.Но вот что получается: по длине кабеля два провода чередуются. Это приводит к тому, что каждый провод занимает одно и то же среднее положение.

Соседняя цепь или источник шума могут быть ближе к одному проводу в некоторых точках, но будут ближе к другому проводу в других точках. Это не идеальный метод, но он чрезвычайно эффективен!

Узнать, почему работают витые пары, — это одно, но увидеть и услышать разницу для себя тоже полезно.В этом разделе вы найдете видео, в котором показано, насколько эффективно скрученные провода подавляют шум по сравнению с разнесенными проводами.

В этом видео я подаю сигнал на красно-черный провод, полярность которого противоположна. Я использую индукционный усилитель, который преобразует магнитную энергию в электрическую и воспроизводит ее через динамик.

Вы услышите, что шум наиболее сильный там, где провода находятся дальше всего друг от друга, немного тише, когда провода расположены близко друг к другу, и почти отсутствует, когда провода скручены!

Инструмент, который я использую в этом видео, — трассировщик кабеля.Это очень полезно для устранения неполадок. Эти инструменты позволяют слышать сигнал на проводе, удерживая палочку рядом с проводом.

Технология витой пары применяется практически везде, куда бы вы ни посмотрели. Это простой принцип, который при правильном применении служит основой для многих очень сложных технологий. Так обстоит дело со многими вещами в аудио и сетевых технологиях. Вот почему изучение основных основополагающих принципов — отличный способ улучшить ваше понимание более сложных концепций.

Вариант использования экранированного провода динамика —

Вы провели исследование и определили или приобрели идеальные динамики и усилитель для вашей конфигурации комнаты и бюджета, единственное, чего сейчас не хватает, — это кабельная разводка динамиков для межкомпонентного соединения. Вы выбираете неэкранированный кабель или платите небольшую надбавку за экранированный кабель? Стоит ли экранирование дополнительных затрат для вашего проекта? Есть ли недостатки в использовании экранированного кабеля динамика?

Акустические кабели поддерживают высокое отношение сигнал / шум (SNR), потому что их сопротивление нагрузки низкое (обычно от 4 до 8 Ом), а их ток большой.Любой шум, попадающий на провода громкоговорителей, будет иметь ток на порядок меньше, так что его можно считать несущественным для нормального прослушивания.

В большинстве случаев экранирование кабеля уровня громкоговорителей выполняется в качестве меры предосторожности в пользу других низковольтных кабелей, проложенных в непосредственной близости. Кабели для микрофона и антенны — два основных примера низковольтных кабелей, которые могут быть подвержены электромагнитной индукции (EMI), радиочастотным помехам (RFI), перекрестным помехам и т. Д.от соседних кабелей. Если у вас есть неэкранированный микрофон или другие неэкранированные низковольтные кабели, проложенные параллельно и в непосредственной близости от кабелей уровня громкоговорителей, то есть через кабелепровод или кабельный канал, вы можете обнаружить, что вы получаете помехи от линий громкоговорителей в другом чувствительном сигнале. линий.

В общем, если вы не разделяете путь кабеля с другими низковольтными сигналами, рекомендуется использовать неэкранированный кабель динамика. Экранирование рекомендуется при совместном использовании того же прямого пути кабеля с другими малосигнальными низковольтными кабелями (которые в этом случае также должны быть экранированы)

К сведению: при сравнении Belden 6200UE (16AWG, неэкранированный провод динамика) с его экранированным эквивалентом 6200FE разница в стоимости (по состоянию на 2018 год) составила примерно 13%.Если вы устанавливаете колонки в нескольких комнатах, эта разница в цене несущественна. Если вы проектируете часть университетского городка, вы должны учитывать не только стоимость кабеля, но и дополнительные трудозатраты на завершение экранированного кабеля.

Обеспечит ли экранирование аудиосигнал наилучшего уровня громкости динамика?

Использование экранированного провода динамика не дает более чистых звуковых сигналов; Однако он может защитить передаваемый аудиосигнал от нежелательного шума.Источниками шума могут быть электронные трансформаторы, люминесцентные балласты, расположенные поблизости радиоантенны, большие двигатели и т. Д. Однако, как уже упоминалось ранее, нежелательный шум может быть на входе усилителя больше, чем на выходе уровня динамика.

Введение экрана вносит дополнительную емкость, видимую для усилителя, что может быть проблемой для усилителей с плохой стабильностью конструкции (как правило, более старое или дешевое оборудование). Для этих усилителей добавленная емкость может повлиять на схему обратной связи усилителя, вызывая выброс сигнала или колебания, вызывающие слышимую разницу в звуковом выходе.Тем не менее, для большинства уважаемых производителей усилителей эта добавленная емкость не повлияет на выход, поэтому оставьте свой винтажный усилитель дома, и все будет в порядке.

К сведению: при сравнении Belden 6200UE (16AWG, неэкранированный провод динамика) с его экранированным эквивалентом 6200FE емкость, измеренная по отношению к проводнику, составляет 36,5 пФ / фут. и 81,5 пФ / фут. соответственно. Для практических целей вам понадобится действительно длинный экранированный динамик, чтобы обеспечить достаточную емкость, чтобы вызвать какие-либо проблемы.

Есть ли другие альтернативы?

Неэкранированная витая пара динамиков должна быть минимальным требованием для подавления шума. Наличие витой пары обеспечивает добавление любых посторонних шумов как к положительному, так и к отрицательному кабелю в равной степени, что в данном случае нейтрализует нагрузку или динамик.

Избегайте использования прямых кабелей динамиков, таких как кабели с ламповыми шнурами, для вытягиваемых соединений. Многие из этих кабелей со шнуром для лампы не предназначены для настенного использования и не обеспечивают уровень помехозащищенности.

Если вы пытаетесь устранить радиопомехи в существующей системе и подумываете о замене кабеля динамика на экранированный, то, возможно, будет разумным сначала устранить другие возможные источники шума, прежде чем идти по этому пути. Если вы слышите шум в динамике при выключенном усилителе, возможно, длина провода вашего динамика по совпадению выглядит как антенна для ближайшей радиомачты AM, и в этом случае использование экранированного провода динамика может решить проблему. Однако более вероятно, что вы получаете проникновение радиочастоты перед каскадом усиления вашей аудиосистемы.

Как заделать экранированный провод динамика?

Если вы определили, что экранированный кабель подходит для вашего приложения, то следующим наиболее важным элементом, на который следует обратить внимание, являются сведения об установке.

Экран не годится, если он не заземлен с одной стороны. Без заземления сигнал может фактически ухудшиться, потому что экран кабеля может вести себя как антенна и улавливать нежелательные шумы.

Важно отметить, что вы не заземляете оба конца, поскольку вы обеспечиваете токопроводящий путь там, где он нежелателен; почитайте о «контурах заземления» по одной причине, что это двойное соединение — плохая идея.

В большинстве случаев идеально подходит заземление экрана кабеля динамика на шасси усилителя. Вы должны убедиться, что корпус действительно подключен к заземлению через трехконтактную розетку, и что винт, к которому вы подключаете, имеет соединение с этим заземлением. Многие производители усилителей предоставляют для этой цели винт или клемму заземления. Аналогичным образом следует заземлить металлическую стойку для оборудования, и в этом случае экран можно подключить к самой стойке. Еще один вариант — это подключение к электрическому кабелепроводу или распределительной коробке, которые находятся в непосредственной близости от стойки или самого динамика.

Конец кабеля, не соединенный с землей, должен иметь экран, намотанный на себя, или отрезанный, чтобы избежать случайного контакта с другими проводящими материалами.

Экранированный кабель какого размера мне следует использовать?

Экранирование кабеля не повлияет на калибр используемой проводки, но повлияет на общий диаметр кабеля. Хотя это и минимально, это может быть важно при расчете максимального заполнения кабелепровода, особенно если у вас большой объем кабелей, проходящих через один канал.

К сведению: при сравнении Belden 6200UE (16AWG, неэкранированный провод динамика) с его экранированным эквивалентом 6200FE, общий номинальный диаметр составляет 0,176 дюйма и 0,188 дюйма соответственно.

Следуйте типовым схемам подключения кабелей для требуемого сечения проводов; для справки см. приведенную ниже таблицу от Belden. Также важно отметить, что некоторые клеммы динамиков рассчитаны на нагрузку до 14 AWG, поэтому использование провода 12 AWG может быть слишком большим для подключения без какого-либо обжима на клемме.

Типы экранирования:

Обычно при рассмотрении типа щита:

Фольгированный экран с дренажным проводом в хорошем состоянии
Щит плетеный лучше
Лучше всего фольга и плетеный экран

Тем не менее, поскольку экранированный кабель динамика обычно используется для соседних чувствительных кабелей, фольги более чем достаточно.

Рекомендации по оболочке кабельной разводки:

Если вы находитесь в коммерческом здании, вам нужно будет подтвердить, используется ли в системе HVAC камера статического давления или каждое пространство имеет традиционный воздуховод. Когда потолок используется в качестве камеры статического давления (по сути, один гигантский воздуховод), то кабельная разводка громкоговорителей должна быть либо проложена в трубе, либо иметь номинальную стойкость к камере статического давления. Обычно пленочные камеры не используются для жилых помещений и, следовательно, могут быть редкостью при установке в доме.Кабели, рассчитанные на камеру статического давления, обычно обозначаемые как CMP, не выделяют газ и не дымят в такой степени, как кабели, рассчитанные на герметичность, и являются самозатухающими.

, обычно обозначаемый CMR, необходим для прокладки кабелей между этажами в зонах, не являющихся нагнетательными. Поскольку к кабелю статического давления предъявляются более строгие требования, его можно использовать вместо стояка, но не наоборот.

Кабели класса 2 (CL2) и класса 3 (CL3) — это обозначения, указывающие на пригодность для использования в стене. Оба предназначены для использования в цепях с ограничением мощности, при этом CL2 используется для напряжений до 150 В, а CL3 — для сигналов до 300 В.

Рекомендации по стандартным кабелям для динамиков:

В коммерческой сфере большинство динамиков будет иметь постоянное напряжение, например 25 В, 70 В или 100 В. В большинстве случаев будет достаточно кабеля динамика 16 AWG, при этом кабель большего диаметра может использоваться для больших распределенных звуковых зон по мере необходимости или для прокладки динамиков с низким сопротивлением (4, 8 или 16 Ом).

Для справки: номера деталей Belden по номиналу и калибру

Вопросы по экранированному кабелю:

Если у вас все еще есть вопросы об экранированном кабеле или вы чувствуете, что я пропустил какие-либо варианты использования экранированного или неэкранированного кабеля динамика, сообщите мне об этом в комментариях ниже.

Лучшие акустические кабели 2021: бюджетные и премиальные аудиокабели

Лучшие акустические кабели 2021 Руководство по покупке: Добро пожаловать в What Hi-Fi? Обзор лучших акустических проводов, которые вы можете купить в 2021 году.

Хороший акустический кабель (акустический провод для наших американских друзей) может Это не сделает вашу систему лучше, чем она есть на самом деле, но она может и должна гарантировать, что каждая последняя капля производительности будет достигнута от вашего усилителя к вашим динамикам.

И наоборот, плохой кабель динамика может определенно привести к тому, что ваша система будет звучать намного хуже, чем есть на самом деле, поэтому при покупке или обновлении системы абсолютно необходимо выделить бюджет на приличную прокладку кабеля.В противном случае вы получите дешевые, плохо сделанные кабели, которые потратят все возможности дорогого комплекта, на который вы только что разложили вилку. (То же самое касается кабелей, соединяющих вашу электронику, поэтому убедитесь, что вы вкладываете средства и в приличные аудиокабели.) это система объемного звучания) и имейте в виду, что цены на кабели, которые мы указываем, обычно не включают банановые вилки, которые вы видите на фотографиях, в основном потому, что вам не обязательно их покупать.

Они упрощают подключение, отключение и повторное подключение, но не улучшают звук. Фактически, многие люди считают, что подключение по неизолированному проводу лучше с точки зрения звука.

Независимо от вашего мнения по этому поводу, нельзя отрицать, что кабели имеют значение, и это лучшее, что мы тестировали.

1. AudioQuest Rocket 11

Сенсационный кабель для колонок и 2020 What Hi-Fi? Победитель премии.

САМЫЕ ЛУЧШИЕ ПРЕДЛОЖЕНИЯ НА СЕГОДНЯ

Причины для покупки

+ Гибкая конструкция + Чистый, точный и плавный звук + Отличная совместимость

Причины, по которым следует избегать

-Ничего особенного

AudioQuest’s Rocket 11 — на бюджетном конце его Rocket диапазон по цене 12,50 фунтов стерлингов / м — это может быть просто кабель для акустической системы Hi-Fi, который вдохнет в вашу систему новую жизнь. Нам он так нравится, что это был What Hi-Fi? Лауреат премии три года подряд.

AudioQuest уделил много внимания конфигурации и качеству проводников, используемых внутри Rocket 11.В нем используются полутвердые истинно концентрические проводники и длиннозернистая медь — все для улучшения характеристик и уменьшения любых помех, которые могут ухудшить звук.

Заметное улучшение работы систем при подключении Rocket 11 по сравнению с другими акустическими кабелями. Музыка звучит чётко и чисто, с пронзительным чувством динамизма, которое приятно слушать.

Прочтите полный обзор: AudioQuest Rocket 11

2.Chord Company RumourX

Chord Company снова попадает в цель благодаря отличному Rumor X.

Причины для покупки

+ Обеспечивает живой, сплоченный звук + Дизайн легко приспособлен

Причины, по которым следует избегать

-Конкуренты предложить больше изысканности

Оригинальный слух был представлен еще в 1996 году, и в то время это была лишь вторая попытка компании Chord создать акустический кабель. Это многое говорит об оригинальном дизайне, который, не считая косметических изменений, этот аудиофильский акустический кабель оставался практически таким же до сих пор.

Работа Chord по развитию высококачественных диапазонов, таких как ChordMusic и Sarum T, показала, что можно значительно улучшить используемый диэлектрический материал тефлон. В то время как последующее высокопроизводительное решение Taylon оказалось слишком дорогим для использования в таких продуктах, как Rumor X, вместо него был найден более недорогой альтернативный XLPE (сшитый полиэтилен).

Благодаря подключению Chord наши системы обеспечивают четкую, чистую и динамичную презентацию. Мы впечатлены музыкально связной природой звука и тем, как наши системы с такой точностью воспроизводят тонкие динамические сдвиги.Легкий выбор для What Hi-Fi? Лауреат премии.

Прочтите полный обзор: C hord Company Rumor X

3. Chord Company C-Screen

Отличный бюджетный вариант, если ваша система нуждается в обновлении.

Причины для покупки

+ Полнотелый, теплый и выразительный + Помогает вашей системе работать и двигаться

Причины, по которым следует избегать

-Некоторые конкуренты предлагают больше деталей / места

Денежная экономия не обязательно сопровождается снижением уровня технологий или заботы со стороны компании Chord.Технические характеристики C-Screen аналогичны проводам динамиков, расположенным на более высоких ступенях иерархии.

Под белой внешней оболочкой экран C-Screen имеет то, что компания Chord описывает как многожильные бескислородные медные проводники, изолированные полиэтиленом низкой плотности и расположенные в виде витой пары для уменьшения помех. Белый внешний вид покрывает кожух из ПВХ, предназначенный для уменьшения механического шума и правильного размещения проводов.

Так что же все это в деньгах сегодня? По сути, это означает узнаваемое исполнение Chord Company, отдавая предпочтение целостности вашей системы и музыкальному исполнению, а не прямому анализу.

Прочтите полный обзор: Chord Company C-Screen

4. Ссылка QED XT40i

По этой цене вам будет сложно добиться более чистого звучания вашей системы.

Причины для покупки

+ Предлагает отличную ясность системы + Точность и точное время + Отличная цена

Причины, которых следует избегать

-Лучшая помощь в объединении музыки лучше

QED всегда был о ясности, деталях и понимании, с Референсный провод динамика XT40i не стал исключением.Это позволит любой системе среднего и бюджетного уровней демонстрировать всю имеющуюся в ее распоряжении информацию, обеспечивая ее точность и точность. Именно то, что вы ожидаете от этой отмеченной наградами конюшни.

Британская компания с почти 50-летней историей представляет новый диэлектрик с воздушным зазором для этих бескислородных медных кабелей на 99,999% — технологию, которая увеличивает разделение проводников внутри кабеля и, следовательно, количество воздуха между ними. В свою очередь, это снижает вдвое характеристики рассеяния и емкости внутри кабеля.

Reference XT40i также сохраняет форму X-Tube QED, где проводники кабеля собраны в трубчатую форму вокруг полого изолирующего стержня для выравнивания плотности тока, обеспечения низкой индуктивности и обеспечения постоянной и равномерной нагрузки на усилитель.

Прочтите полный обзор: QED Reference XT40i

5. Atlas Equator 2.0 (2018)

Этот красивый акустический кабель — простой и доступный способ повысить производительность вашей системы.

Причины для покупки

+ Чистая, детализированная доставка + Хороший вес и баланс + Гибкая сборка

Причины, по которым следует избегать

— Более дорогие конкуренты предлагают больше привода

Повышение четкости и мощности при использовании Atlas Equator 2.0 сверх бюджета альтернативы заслуживают похвалы, особенно по этой относительно доступной цене. Если вы думаете, что ваша бюджетная / среднечастотная система Hi-Fi может справиться с акустической весенней чисткой, но не уверены, что нужно обновить (и не хотите тратить слишком много), подключите этот кабель динамика Atlas.Вы можете обнаружить, что это именно то, что нужно вашей системе.

Кабель имеет многожильную конструкцию, состоящую из пары идентично согласованных проводов. Компания Atlas использует проводники из бескислородной меди (OFC) в этих акустических кабелях 2018 года. Чистота и количество используемой меди были увеличены по сравнению с предыдущей версией Equator, которую мы рассмотрели в 2014 году.

Atlas считает, что меньшее количество кислорода приводит к лучшему качеству звука, и хотя считается, что проводники OFC улучшают проводимость, повышенная чистота меди должна приводить к более чистому общему звуку.

Прочтите полный обзор: Atlas Equator 2.0 (2018)

6. AudioQuest Rocket 22

Гибкий, хорошо сбалансированный кабель динамика, который должен работать в широком диапазоне систем.

Причины для покупки

+ Утонченный и информативный характер + Обеспечивает авторитетный звук + Гибкие параметры конфигурации

Причины, по которым следует избегать

— Жесткая конкуренция

Rocket 22 продолжает прекрасную работу своего брата, удостоенного наград, и в достаточно талантливая установка, разница в цене между ними может быть оправдана улучшением масштаба, детализации и авторитета.

Дизайн этого аудиофильского акустического кабеля повторяет конструкцию более дешевой модели, но использует более качественные медные проводники с полированной внешней поверхностью, которая, как утверждается, обеспечивает «более приятные» высокочастотные характеристики. В проводниках используются жилы, расположенные концентрическими слоями, причем каждый слой закручивается по спирали в направлении, противоположном направлению, находящемуся под ним.

В кабеле также используется система рассеивания шума AudioQuest, которая, по сути, представляет собой специально разработанные слои экранирования, которые уменьшают влияние радиочастотных (радиочастотных) помех и EMI (электромагнитных помех).

Прочтите полный обзор: AudioQuest Rocket 22

7. QED XT25

Этот бюджетный провод динамика обеспечивает впечатляющий уровень четкости и детализации.

Причины для покупки

+ Ясность и изобилие пространства + Обеспечивает множество деталей + Поощряет динамику

Причины, по которым следует избегать

-Жесткая конкуренция

За деньги не так много поводов для жалоб, как XT25 обеспокоен.Он обеспечивает чрезвычайно проницательный и детальный звук, который является одним из лучших на этом уровне. Музыка поощряется, чтобы показать воздушное чувство открытости с большим количеством тонкости и изысканности. Такой кабель будет хорошим вариантом для менее просторных систем с теплым звуком.

XT25 — еще один бенефициар технологии X-Tube компании QED, которая впервые была обнаружена в отмеченных наградами кабелях Silver Anniversary XT более десяти лет назад. QED заявляет, что наряду с низким сопротивлением постоянному току, диэлектриком с низкими потерями и почти полностью бескислородным составом из меди, по сравнению с другими кабелями для акустических систем Hi-Fi, их кабели имеют лучшие характеристики с улучшенными слышимыми звуковыми характеристиками.

По этой цене и во многих областях они абсолютно верны.

Прочтите полный обзор: QED XT25

8. Van den Hul The Clearwater

Этот качественный акустический кабель демонстрирует множество проницательных и динамичных возможностей.

Причины для покупки

+ Привлекательный, прочный дизайн + Мощность с четкостью + Утонченный, детальный звук

Причины, по которым следует избегать

-Ничего особенного

Если вы ищете акустический кабель, который может поместиться в ограниченном пространстве , то Клируотер определенно вариант.Он оканчивается красивыми изящными заглушками и покрыт почти желеобразным жакетом, который обеспечивает гибкость.

Мы были впечатлены его способностью сохранять сбалансированное, вовлекающее и связное звучание музыки, а также помогать передавать большую мощность и глубину низких частот. Добавьте в микс естественно звучащий вокал и множество деталей, и вы получите отличный акустический кабель.

Основные отличия акустического кабеля от обычного

Назначение и функции акустического кабеля

Электрическое сопротивление акустического кабеля

Материал проводника в акустическом кабеле

Особенности сечения и длины акустического кабеля

Структура акустического кабеля

Изоляция и экранирование акустического кабеля

Выводы: в чем преимущества акустического кабеля

Делаем акустический кабель из витой пары своими руками

Кабель из витой пары

Как собственноручно сделать высококлассный провод используя кабель из витой пары

Что это дает

Каким бывает готовый акустический кабель из витой пары

Категории кабеля из витой пары

Многожильный и одножильный кабель из витой пары

Какой кабель стоит покупать для акустических колонок, а какой ни в коем случае нельзя? — Статья из Блога 1-TECH
