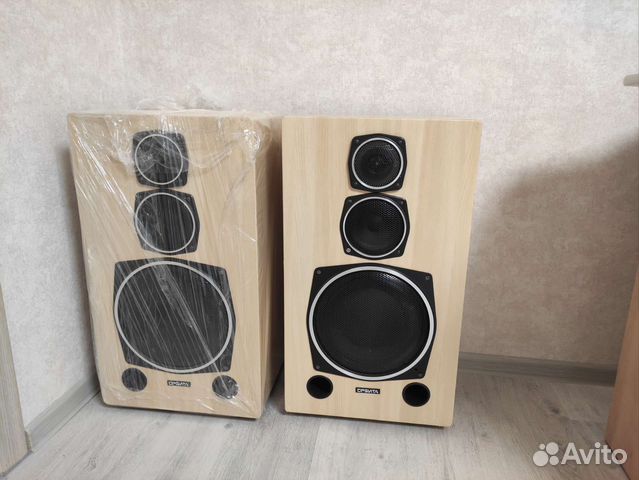

Акустика орбита 35ас 016 характеристики. Характеристики акустической системы Орбита 35АС-016: качество звука проверенное временем

Какие технические параметры имеет акустика Орбита 35АС-016. Как устроена эта трехполосная система. Где производились эти колонки и какие у них есть особенности. Почему Орбита 35АС-016 до сих пор популярна среди аудиофилов.

Содержание

История создания акустической системы Орбита 35АС-016

Акустическая система Орбита 35АС-016 была разработана и запущена в производство в 1984 году на Московском заводе телевизионных блоков «Янтарь». Этот завод специализировался на производстве корпусов и отдельных блоков для телевизоров марки «Рубин», поставляя около 20 тысяч комплектов различных деталей ежегодно. Разработка собственной акустической системы стала для МЗТБ «Янтарь» новым направлением деятельности.

Интересно, что параллельно выпускалась практически идентичная модель под индексом 35АС-216. Чем конкретно она отличалась от базовой 35АС-016 — достоверно установить сложно. По имеющимся данным, различия могли быть в мелких деталях конструкции, комплектующих и настройках фильтров.

Технические характеристики Орбиты 35АС-016

Орбита 35АС-016 представляет собой трехполосную акустическую систему с фазоинвертором. Основные технические параметры:

Диапазон воспроизводимых частот: 25-25000 Гц
Неравномерность АЧХ в диапазоне 100-8000 Гц: ±4 дБ
Чувствительность: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт
Рекомендуемая мощность усилителя: до 90 Вт
Номинальное сопротивление: 4 Ом
Минимальное значение импеданса: 3,5 Ом
Предельная шумовая мощность: 90 Вт
Габариты (ВхШхГ): 670х370х272 мм
Масса: 23,5 кг

Конструктивные особенности акустической системы

Корпус Орбиты 35АС-016 выполнен в виде неразборного ящика из ДСП толщиной 16 мм. Для повышения жесткости лицевая панель изготовлена из комбинации многослойной фанеры и ДСП общей толщиной 22 мм. Отделка корпуса производилась синтетической пленкой, как правило, темно-серого цвета.

В конструкции предусмотрены специальные элементы, увеличивающие жесткость и снижающие амплитуду колебаний стенок. Для поглощения энергии резонансов внутри корпуса закреплен звукопоглощающий материал.

Динамики и их расположение

В акустической системе Орбита 35АС-016 использованы динамики производства ПО «Радиотехника» (г. Рига):

НЧ-динамик: 75 ГДН-1-4
СЧ-динамик: 20 ГДС-1-8
ВЧ-динамик: 6 ГДВ-6-16

Динамики расположены вдоль вертикальной оси на лицевой панели. Каждый динамик защищен декоративной черненой накладкой из штампованного алюминия с 4 отверстиями и металлической перфорированной сеткой. Среднечастотный динамик дополнительно изолирован от общего объема корпуса пластмассовым боксом.

Фазоинвертор и его настройка

На лицевой панели в нижней части расположены два фазоинвертора диаметром 50 мм и длиной трубы 180 мм. Настройка фазоинвертора производилась на частоту около 30 Гц, что позволяло получить расширенный низкочастотный диапазон воспроизведения.

Электрическая схема и фильтры Орбиты 35АС-016

Разделение частотных полос в Орбите 35АС-016 осуществляется с помощью фильтров, расположенных внутри корпуса на отдельном шасси. Принципиальная электрическая схема фильтров практически идентична схеме, применяемой в акустической системе Radiotehnika S-90E.

Стоит отметить, что в разных партиях Орбиты 35АС-016 могли использоваться фильтры с некоторыми отличиями в конструкции и применяемых компонентах. Это было связано с особенностями производства и доступностью комплектующих в тот период.

Частоты раздела кроссовера

Точные частоты раздела кроссовера Орбиты 35АС-016 не указаны в официальной документации, но по косвенным данным можно предположить, что они составляли:

Между НЧ и СЧ звеньями: около 800-1000 Гц
Между СЧ и ВЧ звеньями: около 5000-6000 Гц

Такое разделение частот позволяло достичь сбалансированного звучания во всем диапазоне воспроизводимых частот.

Сравнение Орбиты 35АС-016 с другими моделями того времени

Орбита 35АС-016 часто сравнивается с другими популярными акустическими системами советского производства, такими как Radiotehnika S-90 и Электроника 35АС-015. Каковы основные отличия этих моделей?

Орбита 35АС-016 vs Radiotehnika S-90

Radiotehnika S-90 считается более качественной акустической системой по сравнению с Орбитой 35АС-016. Основные преимущества Radiotehnika S-90:

Более тщательная настройка и согласование компонентов
Лучшее качество изготовления корпуса
Более детальное и прозрачное звучание

Однако Орбита 35АС-016 имела более доступную цену и была более распространена на территории России.

Орбита 35АС-016 vs Электроника 35АС-015

Электроника 35АС-015 относится к той же ценовой категории, что и Орбита 35АС-016. Основные отличия:

Электроника 35АС-015 имеет меньшие габариты
Орбита 35АС-016 обладает более мощным басом благодаря большему объему корпуса
Электроника 35АС-015 считается более детальной в средних частотах

Выбор между этими моделями часто зависел от личных предпочтений слушателя и особенностей помещения для прослушивания.

Особенности звучания Орбиты 35АС-016

Акустическая система Орбита 35АС-016 отличается характерным «теплым» звучанием, свойственным многим советским колонкам того периода. Какие особенности определяют звуковой почерк этой модели?

Низкие частоты

Благодаря большому объему корпуса и настройке фазоинвертора, Орбита 35АС-016 способна воспроизводить глубокий и мощный бас. Однако некоторые аудиофилы отмечают, что басу иногда не хватает четкости и собранности.

Средние частоты

Середина частотного диапазона воспроизводится достаточно ровно, без явных провалов или подъемов. Это обеспечивает натуральное звучание голосов и большинства музыкальных инструментов.

Высокие частоты

Высокочастотный диапазон Орбиты 35АС-016 несколько смягчен, что создает комфортное звучание даже при длительном прослушивании. Однако это же свойство может приводить к недостатку «воздуха» и детальности в некоторых музыкальных жанрах.

35 АС-016 “Орбита” — AudioArt.ru

Производил их завод МЗТБ «Янтарь» (г. Москва), с 1984 г.

Орбита-35-ас-016

Так же этим же МЗТБ «Янтарь», производились почти их клоны, но с несколько иным названием 35 АС-216 “Орбита”.

Московский завод телевизионных блоков Янтарь, занимался производством корпусов и отдельных блоков известных моделей телевизоров Рубин. МЗТБ Янтарь поставлял для Рубина около 20 тысяч комплектов корпусов, блоков управления и других изделий.

То есть, эту акустику МЗТБ Янтарь между прочим делал.

Даже внутри модели с одним названием имели некоторые различия. Понять чем отличается 35 АС-016 “Орбита” от 35 АС-216 “Орбита” наверно возможно, но практически нереально. Разобраться в мелких модификация очень сложно.

Считайте что это одно и то же. Хотя все разное включая фильтры, разъемы и тд.. Видимо их лепили из того что было. И комплектующие были время от времени разными.

3-х полосная акустика с фазоинвертором
Диапазон частот: 25 (-18 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Уровень чувствительности: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт

Рекомендуемая мощность усилителя до 90 Вт
Гармонические искажения при уровне 90дБ на частотах:

250 – 1000 Гц: 2%
1000 – 2000 Гц: 1,5%
2000 – 6300 Гц: 1%

Номинальное электрическое сопротивление: 4Ом
Минимальное значение импеданса: 3,5Ом
Предельная шумовая мощность: 90Вт
Вес: 23,5 кг. Размер ВхШхГ: 670х370х272мм.

35-АС-016 схема

Корпус АС выполнен в виде неразборного ящика из ДСП плиты толщиной 16 мм. Лицевая панель с целью увеличения ее жесткости изготовлена из комбинации многослойной фанеры и ДСП плиты, — общая толщина 22 мм. Корпус отделан синтетической пленкой, как правило, темно-серого цвета. В конструкции корпуса есть элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок.

Головки делались ПО «Радиотехника», г. Рига. Динамики с декоративными чернеными накладками, изготовленными штамповкой из алюминиевого листа, с 4 отверстиями. Каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса пластмассовым боксом.

В акустической системе 35АС-016 использованы динамики, аналогичный набору, применяемому в 35АС-012 «Radiotehnika S-90E»:

75 ГДН-1-4
20 ГДС-1-8
6 ГДВ-6-16

35-АС-016 динамики

Динамики НЧ, СЧ и ВЧ расположены вдоль вертикальной оси. На лицевой панели в нижней части имеются два фазоинвертора. Диаметр отверстий фазоинверторов 50 мм, длина труб 180 мм. Настройка фазоинвертора на частоту около 30Гц.

35-АС-016 фильтры бывают разные

Для поглощения энергии резонансов, внутри корпуса закреплен звукопоглощающий материал.

Внутри корпуса, на шасси, находятся фильтры, разделение НЧ, СЧ, ВЧ полос АС. Принципиальная электрическая схема фильтров клон фильтров 35АС-012 «Radiotehnika S-90E». По сути можно сказать, что это один из клонов «Radiotehnika S-90», и по качеству «Radiotehnika S-90» будет лучше. Начиная даже с внешнего вида

Можно послушать и сравнить:

Но следует понимать, что сами по себе, в зависимости от партии, и различных условий хранения АС десятилетиями, они все звучат сильно по-разному. Обозначения: А — верхний вывод анода, к — катод, п — подогреватель катода. Источник 261, 1
