Что такое Algorithm Builder. Какие возможности предоставляет эта среда разработки. Как Algorithm Builder упрощает создание программ для микроконтроллеров AVR. Почему эта среда подходит как для начинающих, так и для опытных разработчиков.
Что представляет собой Algorithm Builder
Algorithm Builder — это графическая среда программирования, предназначенная для разработки приложений под микроконтроллеры с архитектурой AVR. Данный инструмент позволяет пройти полный цикл создания программного обеспечения — от написания кода до его загрузки в микроконтроллер.
Ключевые компоненты Algorithm Builder включают в себя:
- Графический редактор для создания алгоритмов
- Симулятор микроконтроллера для отладки
- Компилятор
- Внутрисхемный программатор
Такой набор инструментов делает Algorithm Builder мощной альтернативой традиционному программированию на ассемблере. При этом среда подходит как опытным разработчикам, так и новичкам, только начинающим осваивать программирование микроконтроллеров.

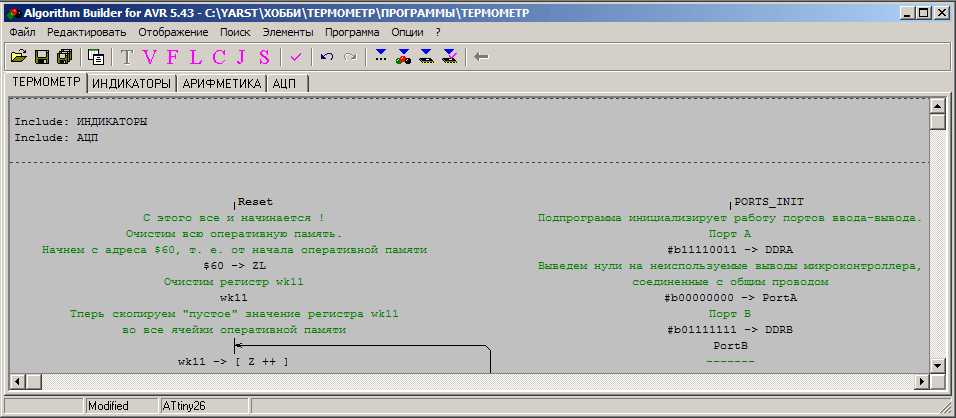

Уникальные возможности графического редактора Algorithm Builder
Одной из главных особенностей Algorithm Builder является графический редактор для создания алгоритмов. Как он работает?
- Алгоритмы представляются в виде древовидных блок-схем
- Переходы между блоками отображаются графически в векторной форме
- Для перехода в нужную точку программы достаточно провести вектор
- Отсутствует необходимость в большом количестве меток в коде
Такой подход делает структуру программы наглядной и понятной. По словам разработчиков, это значительно сокращает время написания кода и уменьшает количество ошибок.
Уровни программирования в Algorithm Builder
Algorithm Builder предоставляет разработчику выбор между двумя уровнями программирования:
- Ассемблерный уровень — классическое программирование на языке ассемблера
- Макроуровень — работа с многобайтными величинами с учетом знака
Макрооператоры включают в себя наиболее распространенные наборы команд. Это позволяет писать более компактный и понятный код по сравнению с чистым ассемблером.

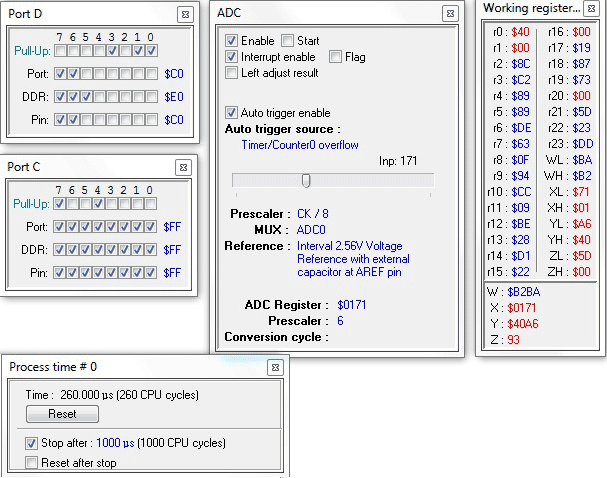

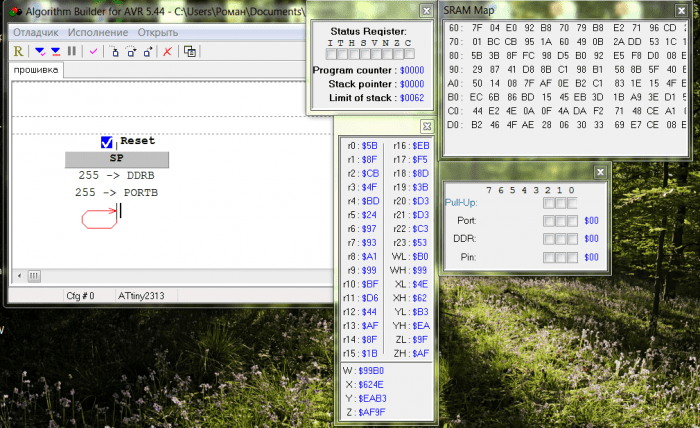

Возможности симулятора микроконтроллера
Симулятор, встроенный в Algorithm Builder, предоставляет следующие возможности для отладки программ:
- Отображение изменений в регистрах, ячейках памяти и таймерах
- Пошаговое выполнение с заходом в функции или без
- Выполнение до точки останова
- Выполнение до выделенного участка кода
Это позволяет эффективно тестировать и отлаживать программы без необходимости загрузки в реальное устройство на каждой итерации разработки.
Программатор и средства отладки на реальном устройстве
Для программирования и отладки на реальном микроконтроллере Algorithm Builder предлагает следующие инструменты:
- Внутрисхемный программатор для загрузки кода через COM-порт или USB
- Подсчет количества перепрограммирований ядра микроконтроллера
- Режим мониторной отладки для отслеживания состояния реального кристалла в точках останова
Для работы программатора необходимо собрать простой адаптер по схеме из документации. Отладка On Chip debug применима к любым микросхемам с SRAM-памятью.
Поддерживаемые микроконтроллеры и системные требования
Algorithm Builder поддерживает широкий спектр 8-битных микроконтроллеров AVR, включая популярные семейства:
- ATtiny
- ATmega
- AT90
Системные требования Algorithm Builder достаточно демократичны. Программа работает под управлением следующих ОС:
- Windows 95/98/2000/NT/ME
- Windows XP/Vista/7
Это позволяет использовать среду разработки даже на старых компьютерах.
Преимущества Algorithm Builder для разных категорий пользователей
Рассмотрим, чем Algorithm Builder может быть полезен разным группам разработчиков:
Для начинающих:
- Наглядное представление алгоритмов в виде блок-схем
- Макрооператоры упрощают написание кода
- Встроенный симулятор для отладки без реального устройства
Для опытных разработчиков:
- Возможность программирования на ассемблерном уровне
- Продвинутые средства отладки на реальном кристалле
- Высокая скорость разработки за счет графического представления
Таким образом, Algorithm Builder предоставляет инструменты, полезные разработчикам с разным уровнем подготовки.
История создания и распространение Algorithm Builder
Интересные факты об истории Algorithm Builder:
- Разработан группой программистов под руководством Геннадия Леонидовича Громова
- Место создания — Нижний Новгород
- До 2010 года распространялся как платное ПО
- Сейчас доступен бесплатно без ограничений
Algorithm Builder продолжает развиваться — добавляются новые функции, на сайте разработчика появляются дополнительные библиотеки. Это говорит о том, что проект остается активным.
Сравнение Algorithm Builder с другими средами разработки
Как Algorithm Builder соотносится с другими популярными средами для программирования микроконтроллеров AVR? Рассмотрим основные отличия:
Algorithm Builder vs Atmel Studio:
- Algorithm Builder имеет более простой интерфейс
- Atmel Studio предоставляет больше возможностей для отладки
- Algorithm Builder лучше подходит для быстрого прототипирования
Algorithm Builder vs Arduino IDE:
- Arduino IDE ориентирована на новичков, Algorithm Builder — на более широкую аудиторию
- Algorithm Builder позволяет программировать на низком уровне
- Arduino IDE имеет большую экосистему библиотек и примеров
Выбор конкретной среды разработки зависит от потребностей проекта и предпочтений разработчика.
Примеры использования Algorithm Builder в реальных проектах
Где на практике может пригодиться Algorithm Builder? Вот несколько примеров применения:
- Разработка систем «умного дома» на базе микроконтроллеров AVR
- Создание устройств для промышленной автоматизации
- Программирование микроконтроллеров в образовательных целях
- Быстрое прототипирование электронных устройств
Графический подход к созданию алгоритмов особенно полезен в проектах, где требуется наглядное представление логики работы устройства.
Algorithm Builder
Графическая среда программирования для разработки приложений под микроконтроллеры с архитектурой AVR.
Algorithm Builder представляет собой мощный инструмент, позволяющий провести полный цикл по созданию и проверке программного кода. Среда включает в себя: графический редактор, симулятор микрочипа для отладки алгоритма, компилятор и внутрисхемный программатор для загрузки кода в кристалл. Программа представляет собой отечественный аналог Ассемблера и подходит как для опытных разработчиков, так и для тех, кто только начинает осваивать прошивку устройств.
Создание алгоритмов может проходить на ассемблерном уровне или на макроуровне, основанном на оперировании многобайтными величинами с учетом знака. Причем макрооператоры включают в себя самые распространенные наборы команд.

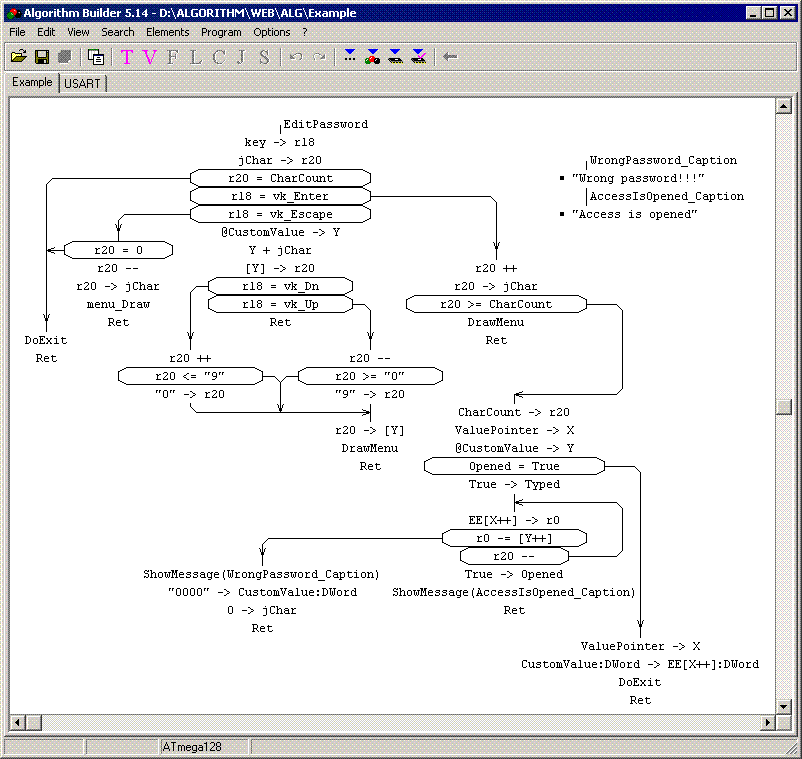

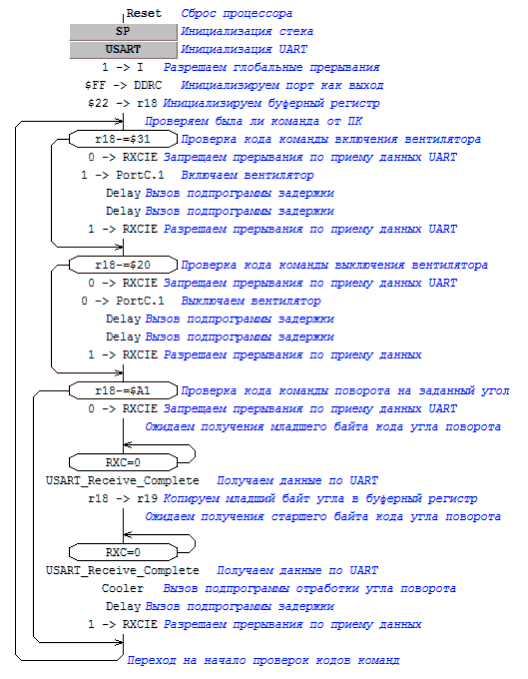

Все разрабатываемые программы представляются в виде ветвящихся древовидных блок-схем, сети переходов отображены графически в векторной форме.
Если согласно условию необходимо перейти в какое-либо место программного кода, то достаточно провести туда вектор. Таким образом, ПО освобождается от многочисленных имен меток. В случае, когда ветвление слишком длинное, всегда есть возможность адресовать переход на имя метки. Наглядность подобной логической структуры по заверениям разработчиков значительно сокращает время написания кода и уменьшает количество ошибок.

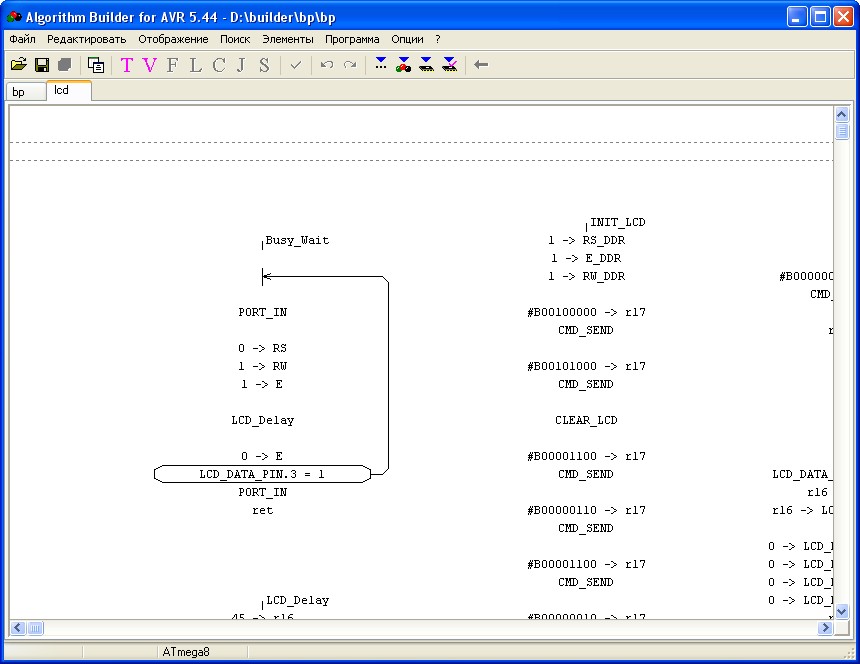

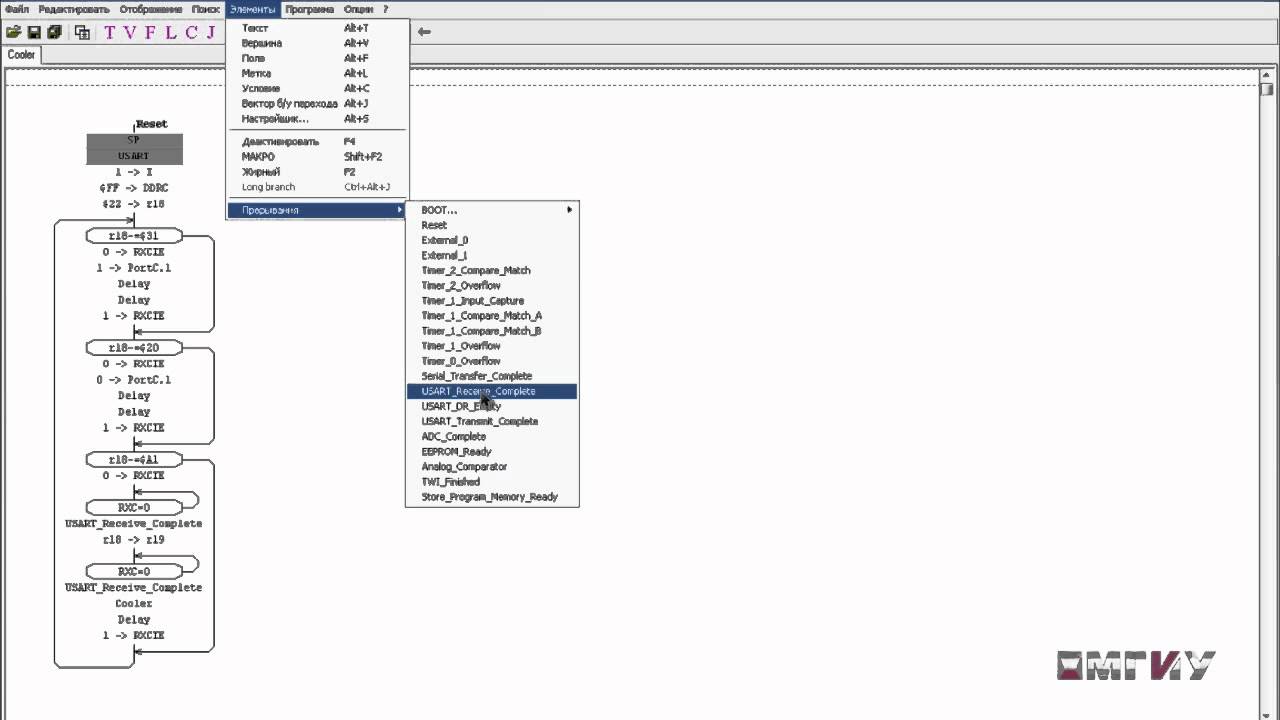

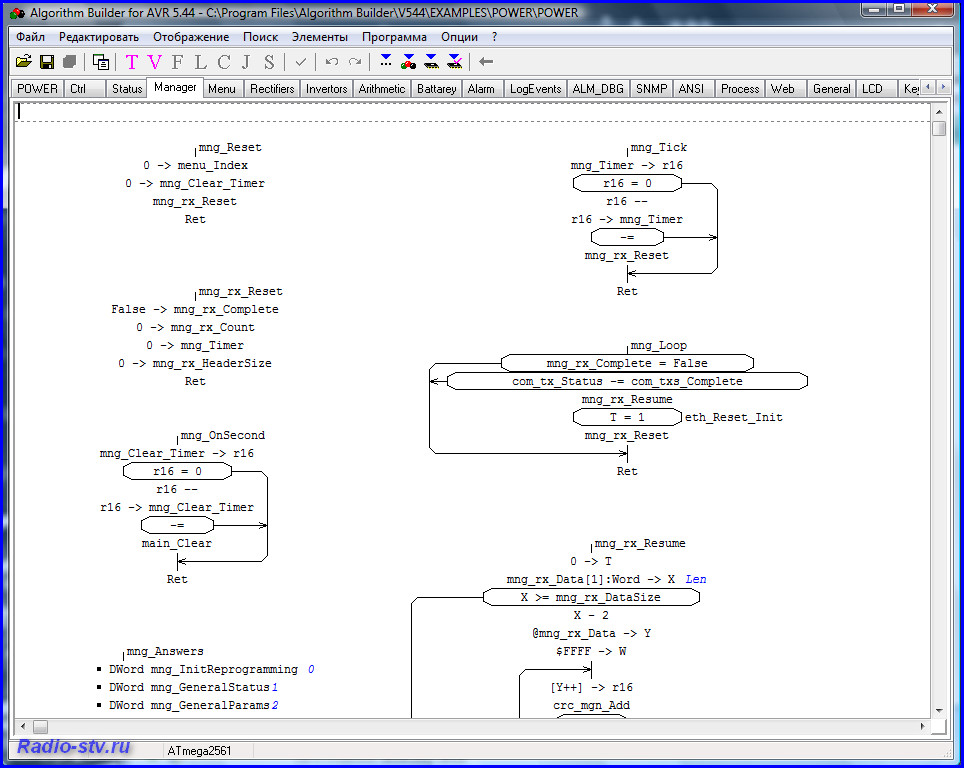

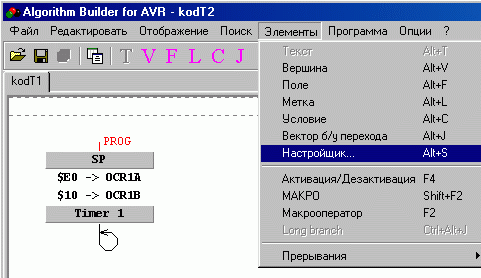

Основное окно позволяет размещать необходимые объекты и изменять их, вставлять, перемещать и т.п., как в любом графическом редакторе. В отдельной части экрана в виде таблицы формируется окно с перечнем всех констант и переменных, освобождая, таким образом, алгоритм от дополнительных записей. Для настройки параметров периферийных устройств (UART, SPI, ADC, таймеры) предусмотрен особый элемент с раскрывающимся оконным интерфейсом. Набор инструкций, обеспечивающих выбранные параметры работы устройства, самостоятельно формирует компилятор.
Кроме этого поддерживается автоперекодировка ANSI-кодов Windows в коды русскоязычного буквенно-цифрового ЖКИ. Программа поддерживает широкий спектр микроконтроллеров семейств: ATtiny, ATmega, AT90.
Симулятор показывает все изменения, происходящие в различных регистрах, ячейках памяти и таймерах. Симуляция может выполняться пошагово (с заходом в функции или нет), до точки останова или до выделенного участка.
Режим мониторной отладки на ядре с помощью еще одного адаптера (все схемы имеются в документации к софту) позволяет отслеживать внутреннее состояние реального кристалла в любой точке останова. Для связи контроллера с компьютером по выбору пользователя выделяется всего один вывод.
Отладка On Chip debug применяется к любому типу микросхем, имеющему SRAM-память.
Несмотря на свои явные достоинства, Algorithm Builder малоизвестен в радиолюбительской среде. Отчасти это объясняется тем, что до 2010 года среда визуального программирования была платной, бесплатная демоверсия ограничивала код до двух килобайт. Сегодня ПО распространяется абсолютно свободно. Папка с установленной программой может копироваться на другие носители и работать портативно. К софту прилагается руководство по использованию. В статье рассматривается ряд простейших работ и приведены схемы программаторов для USB- и COM- портов.
Авторами программы Algorithm Builder является группа отечественных программистов под руководством народного умельца Геннадия Леонидовича Громова из Нижнего Новгорода. Программа развивается и по сей день, добавляются новые функции, на сайте автора появилась небольшая подборка библиотек.
Интерфейс программы Algorithm Builder и руководство пользователя представлены на русском и английском языках.
Программное обеспечение работоспособно в операционных системах Microsoft Windows 95, 98, 2000, NT, ME, XP, Vista и 7.
Распространение программы: бесплатная
Официальный сайт Algorithm Builder: http://algrom.net
